OPEL ZAFIRA C 2019 Uputstvo za upotrebu (in Serbian)

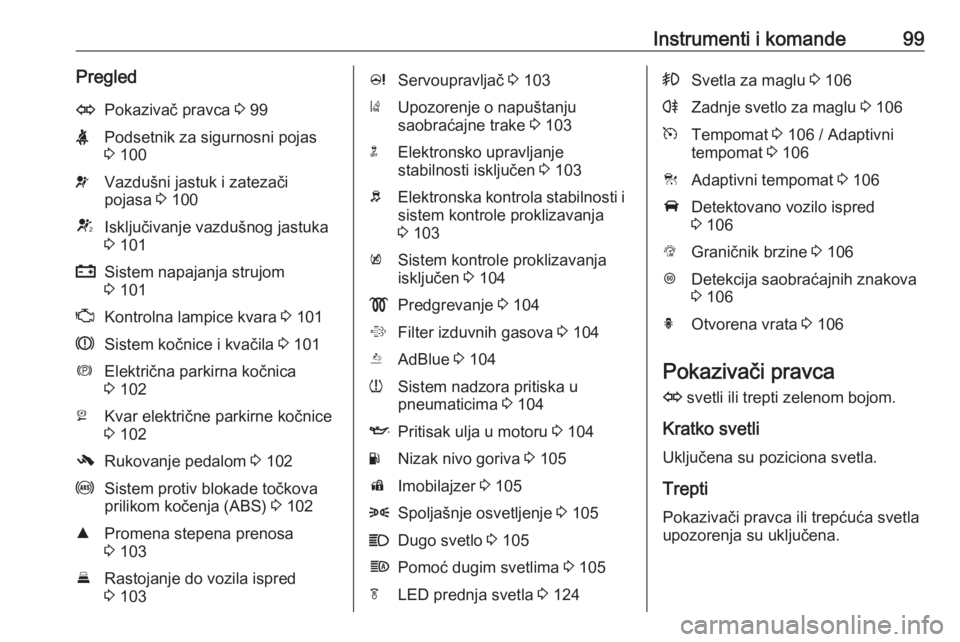

Instrumenti i komande99PregledOPokazivač pravca 3 99XPodsetnik za sigurnosni pojas
3 100vVazdušni jastuk i zatezači
pojasa 3 100VIsključivanje vazdušnog jastuka
3 101pSistem napajanja strujom
3 101ZKontrolna lampice kvara 3 101RSistem kočnice i kvačila 3 101mElektrična parkirna kočnica
3 102jKvar električne parkirne kočnice
3 102-Rukovanje pedalom 3 102uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 102RPromena stepena prenosa
3 103ERastojanje do vozila ispred
3 103cServoupravljač 3 103)Upozorenje o napuštanju
saobraćajne trake 3 103nElektronsko upravljanje
stabilnosti isključen 3 103bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 103kSistem kontrole proklizavanja
isključen 3 104!Predgrevanje 3 104%Filter izduvnih gasova 3 104YAdBlue 3 104wSistem nadzora pritiska u
pneumaticima 3 104IPritisak ulja u motoru 3 104YNizak nivo goriva 3 105dImobilajzer 3 1058Spoljašnje osvetljenje 3 105CDugo svetlo 3 105fPomoć dugim svetlima 3 105fLED prednja svetla 3 124>Svetla za maglu 3 106rZadnje svetlo za maglu 3 106mTempomat 3 106 / Adaptivni
tempomat 3 106CAdaptivni tempomat 3 106ADetektovano vozilo ispred
3 106LGraničnik brzine 3 106LDetekcija saobraćajnih znakova
3 106hOtvorena vrata 3 106
Pokazivači pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.

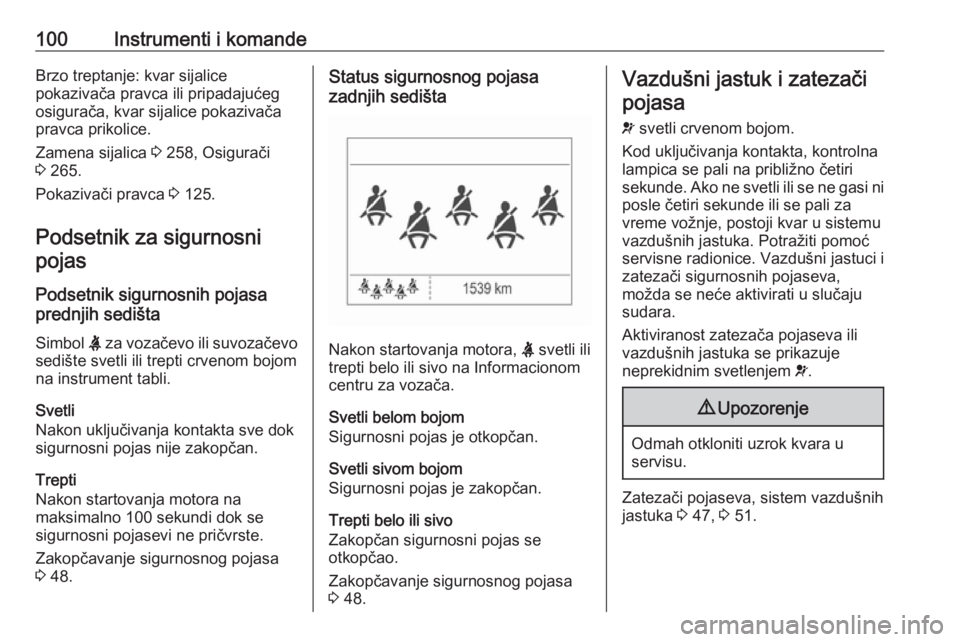

100Instrumenti i komandeBrzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 258, Osigurači
3 265.
Pokazivači pravca 3 125.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za vozačevo ili suvozačevo
sedište svetli ili trepti crvenom bojom
na instrument tabli.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok se
sigurnosni pojasevi ne pričvrste.
Zakopčavanje sigurnosnog pojasa
3 48.Status sigurnosnog pojasa
zadnjih sedišta
Nakon startovanja motora, X svetli ili
trepti belo ili sivo na Informacionom centru za vozača.
Svetli belom bojom
Sigurnosni pojas je otkopčan.
Svetli sivom bojom
Sigurnosni pojas je zakopčan.
Trepti belo ili sivo
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 48.
Vazdušni jastuk i zatezači
pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno četiri
sekunde. Ako ne svetli ili se ne gasi ni posle četiri sekunde ili se pali za
vreme vožnje, postoji kvar u sistemu
vazdušnih jastuka. Potražiti pomoć
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 47, 3 51.

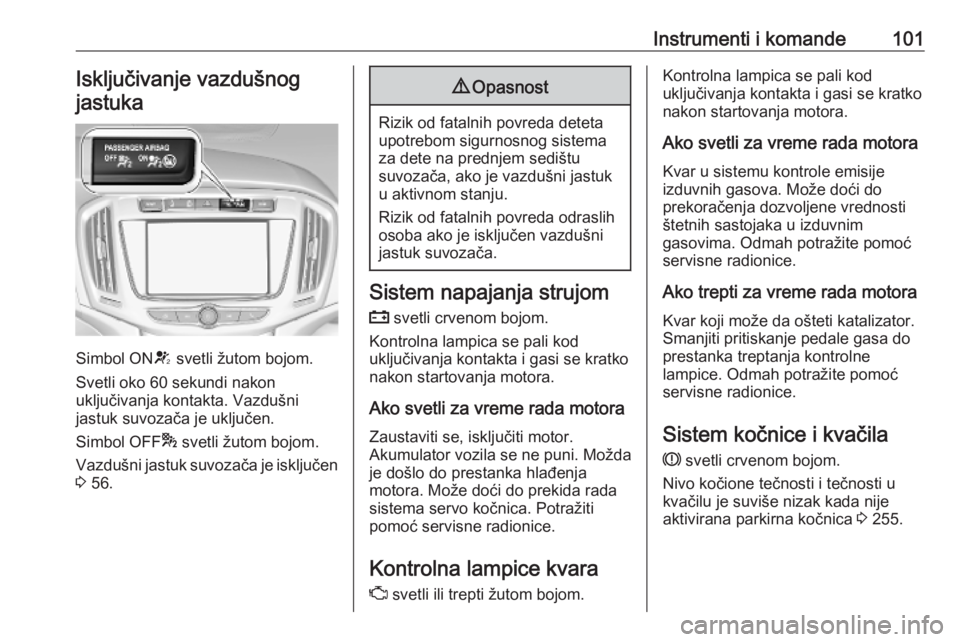

Instrumenti i komande101Isključivanje vazdušnog
jastuka
Simbol ON V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
Simbol OFF * svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 56.
9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo kočione tečnosti i tečnosti u
kvačilu je suviše nizak kada nije
aktivirana parkirna kočnica 3 255.

102Instrumenti i komande9Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 207.
Rad sa pedalom - svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 207
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 194.
Trepti
Pedala kvačila mora da se pritisne da
bi se motor startovao ključem 3 16,
3 192.
Na nekim verzijama, poruka za
pritiskanje pedale kvačila se prikazuje
na informacionom centru za vozača
3 112.
Električna parking kočnica m svetli ili trepti crvenom bojom.
Svetli Električna parkirna kočnica je
uključena 3 207.
Trepti
Električna parkirna kočnica nije do kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkirne kočnice
j svetli ili trepti žutom bojom.Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 207.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.

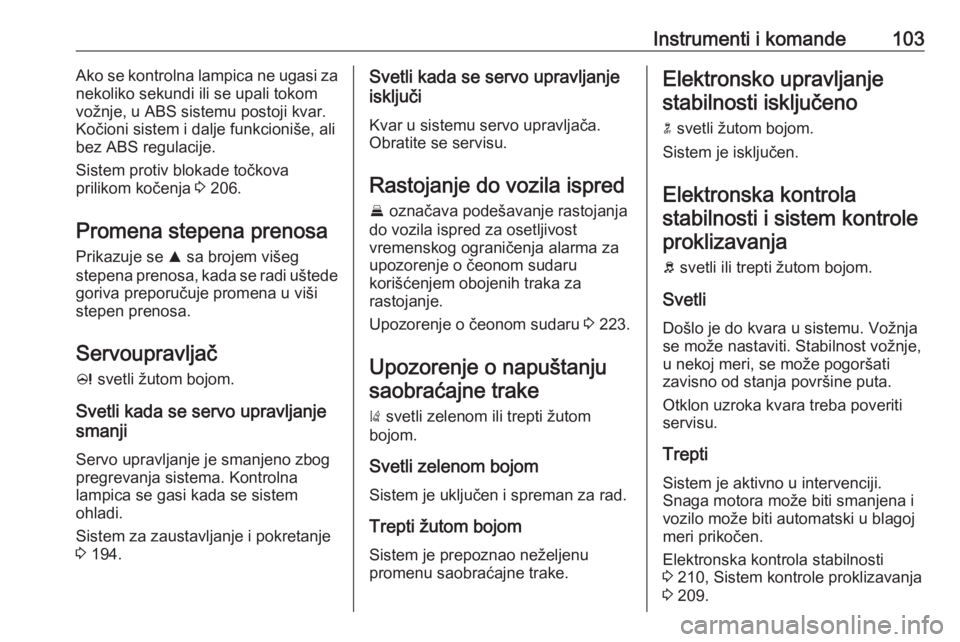

Instrumenti i komande103Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 206.
Promena stepena prenosa Prikazuje se R sa brojem višeg
stepena prenosa, kada se radi uštede goriva preporučuje promena u viši
stepen prenosa.
Servoupravljač c svetli žutom bojom.
Svetli kada se servo upravljanje
smanji
Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.
Sistem za zaustavljanje i pokretanje
3 194.Svetli kada se servo upravljanje
isključi
Kvar u sistemu servo upravljača.
Obratite se servisu.
Rastojanje do vozila ispred
E označava podešavanje rastojanja
do vozila ispred za osetljivost
vremenskog ograničenja alarma za
upozorenje o čeonom sudaru
korišćenjem obojenih traka za
rastojanje.
Upozorenje o čeonom sudaru 3 223.
Upozorenje o napuštanju saobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom
Sistem je prepoznao neželjenu
promenu saobraćajne trake.Elektronsko upravljanje
stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrolastabilnosti i sistem kontroleproklizavanja
b svetli ili trepti žutom bojom.
Svetli
Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Otklon uzroka kvara treba poveriti servisu.
Trepti Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.
Elektronska kontrola stabilnosti
3 210, Sistem kontrole proklizavanja
3 209.

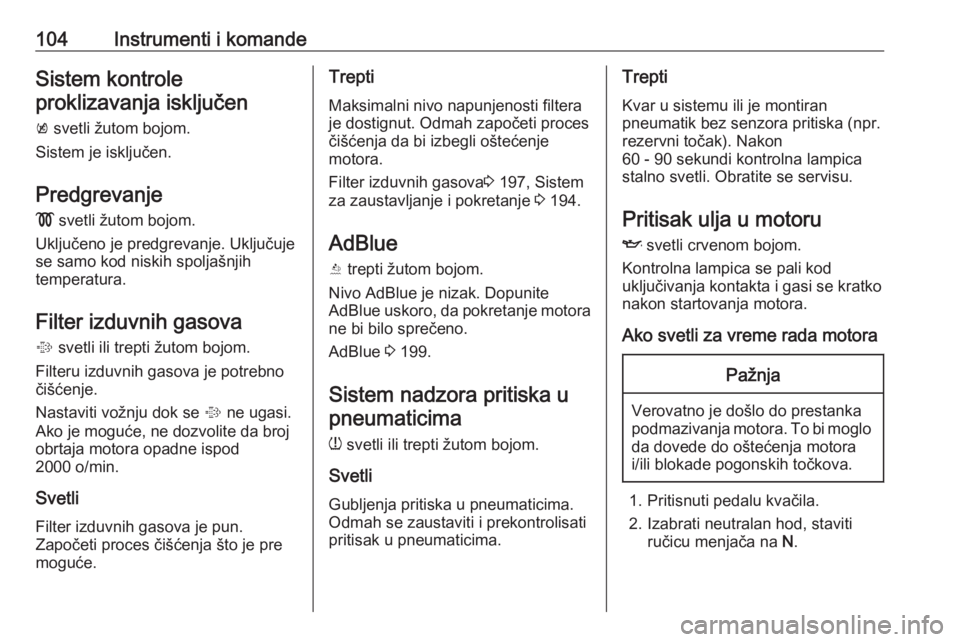

104Instrumenti i komandeSistem kontroleproklizavanja isključen
k svetli žutom bojom.
Sistem je isključen.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter izduvnih gasova % svetli ili trepti žutom bojom.
Filteru izduvnih gasova je potrebno
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj obrtaja motora opadne ispod
2000 o/min.
Svetli
Filter izduvnih gasova je pun.
Započeti proces čišćenja što je pre
moguće.Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Filter izduvnih gasova 3 197, Sistem
za zaustavljanje i pokretanje 3 194.
AdBlue Y trepti žutom bojom.
Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora ne bi bilo sprečeno.
AdBlue 3 199.
Sistem nadzora pritiska u pneumaticima
w svetli ili trepti žutom bojom.
Svetli
Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60 - 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.

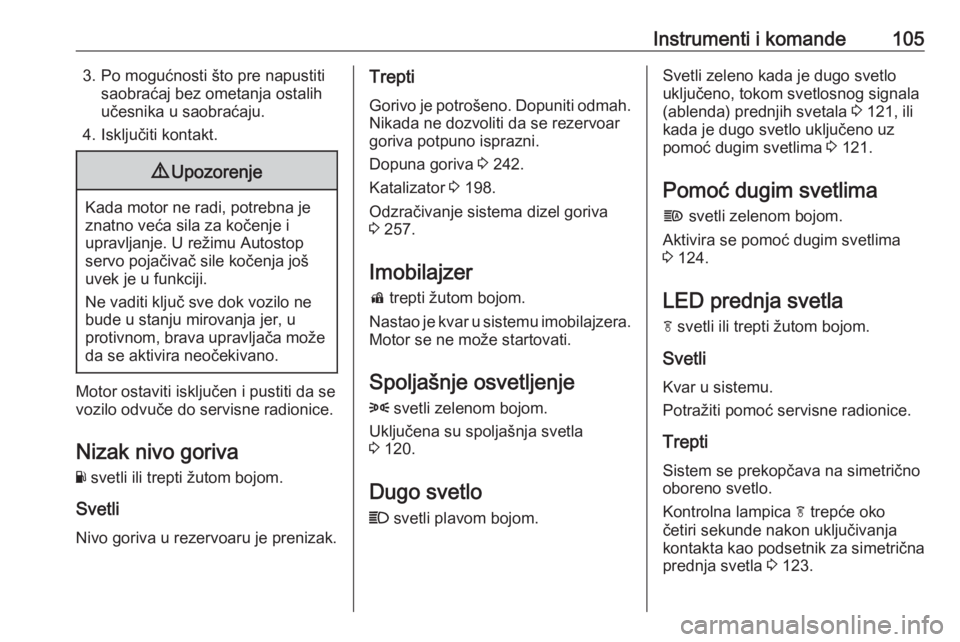

Instrumenti i komande1053. Po mogućnosti što pre napustitisaobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Motor ostaviti isključen i pustiti da se
vozilo odvuče do servisne radionice.
Nizak nivo goriva Y svetli ili trepti žutom bojom.
Svetli
Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 242.
Katalizator 3 198.
Odzračivanje sistema dizel goriva
3 257.
Imobilajzer
d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera. Motor se ne može startovati.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 120.
Dugo svetlo
C svetli plavom bojom.Svetli zeleno kada je dugo svetlo
uključeno, tokom svetlosnog signala
(ablenda) prednjih svetala 3 121, ili
kada je dugo svetlo uključeno uz
pomoć dugim svetlima 3 121.
Pomoć dugim svetlima
f svetli zelenom bojom.
Aktivira se pomoć dugim svetlima
3 124.
LED prednja svetla
f svetli ili trepti žutom bojom.
Svetli Kvar u sistemu.
Potražiti pomoć servisne radionice.
Trepti
Sistem se prekopčava na simetrično
oboreno svetlo.
Kontrolna lampica f trepće oko
četiri sekunde nakon uključivanja
kontakta kao podsetnik za simetrična prednja svetla 3 123.

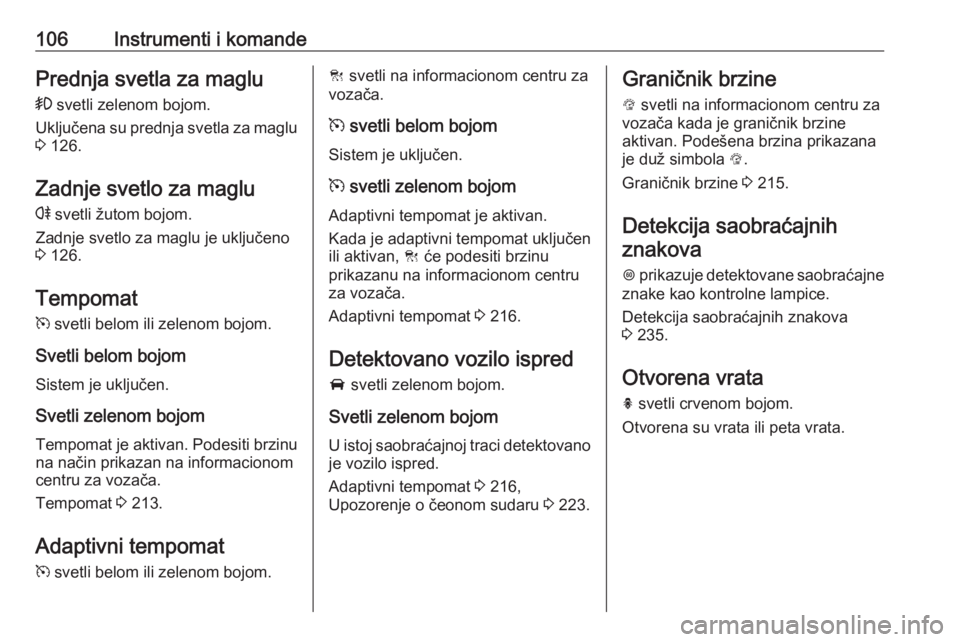

106Instrumenti i komandePrednja svetla za maglu
> svetli zelenom bojom.
Uključena su prednja svetla za maglu
3 126.
Zadnje svetlo za maglu r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 126.
Tempomat m svetli belom ili zelenom bojom.
Svetli belom bojom
Sistem je uključen.
Svetli zelenom bojom
Tempomat je aktivan. Podesiti brzinu
na način prikazan na informacionom
centru za vozača.
Tempomat 3 213.
Adaptivni tempomat
m svetli belom ili zelenom bojom.C svetli na informacionom centru za
vozača.
m svetli belom bojom
Sistem je uključen.
m svetli zelenom bojom
Adaptivni tempomat je aktivan.
Kada je adaptivni tempomat uključen
ili aktivan, C će podesiti brzinu
prikazanu na informacionom centru
za vozača.
Adaptivni tempomat 3 216.
Detektovano vozilo ispred A svetli zelenom bojom.
Svetli zelenom bojom U istoj saobraćajnoj traci detektovano
je vozilo ispred.
Adaptivni tempomat 3 216,
Upozorenje o čeonom sudaru 3 223.Graničnik brzine
L svetli na informacionom centru za
vozača kada je graničnik brzine
aktivan. Podešena brzina prikazana
je duž simbola L.
Graničnik brzine 3 215.
Detekcija saobraćajnih znakova
L prikazuje detektovane saobraćajne
znake kao kontrolne lampice.
Detekcija saobraćajnih znakova
3 235.
Otvorena vrata
h svetli crvenom bojom.
Otvorena su vrata ili peta vrata.

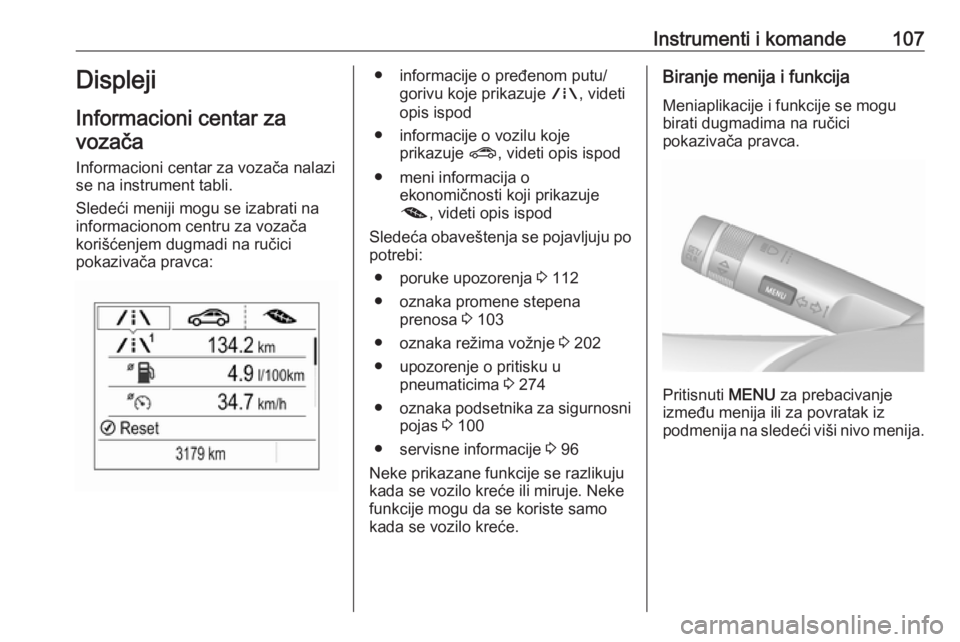

Instrumenti i komande107Displeji
Informacioni centar za vozača
Informacioni centar za vozača nalazi
se na instrument tabli.
Sledeći meniji mogu se izabrati na
informacionom centru za vozača korišćenjem dugmadi na ručici
pokazivača pravca:● informacije o pređenom putu/ gorivu koje prikazuje ;, videti
opis ispod
● informacije o vozilu koje prikazuje ?, videti opis ispod
● meni informacija o ekonomičnosti koji prikazuje
@ , videti opis ispod
Sledeća obaveštenja se pojavljuju po
potrebi:
● poruke upozorenja 3 112
● oznaka promene stepena prenosa 3 103
● oznaka režima vožnje 3 202
● upozorenje o pritisku u pneumaticima 3 274
● oznaka podsetnika za sigurnosni
pojas 3 100
● servisne informacije 3 96
Neke prikazane funkcije se razlikuju kada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.Biranje menija i funkcija
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Pritisnuti MENU za prebacivanje
između menija ili za povratak iz
podmenija na sledeći viši nivo menija.

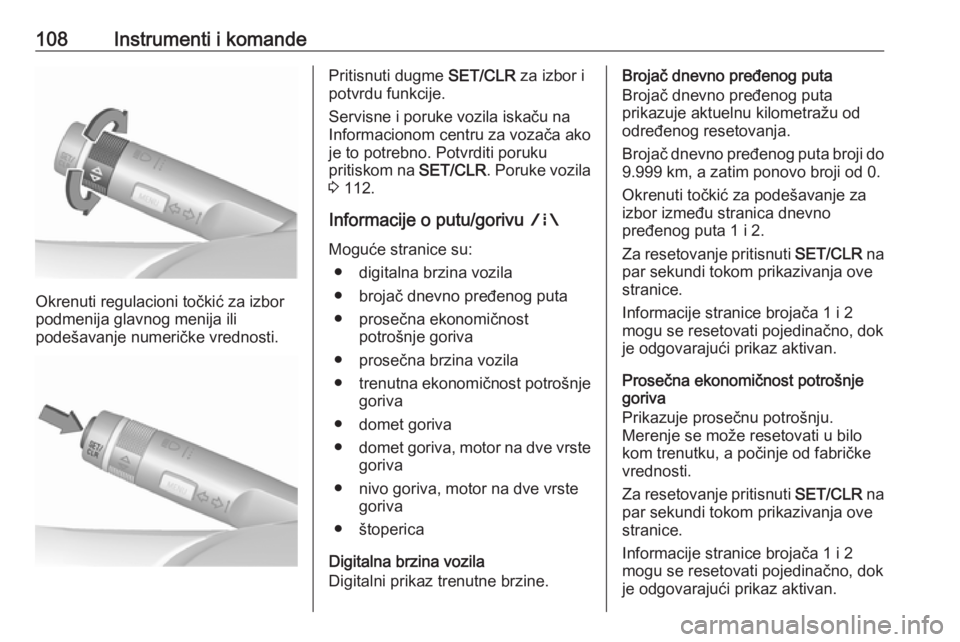

108Instrumenti i komande
Okrenuti regulacioni točkić za izbor
podmenija glavnog menija ili
podešavanje numeričke vrednosti.
Pritisnuti dugme SET/CLR za izbor i
potvrdu funkcije.
Servisne i poruke vozila iskaču na
Informacionom centru za vozača ako
je to potrebno. Potvrditi poruku
pritiskom na SET/CLR. Poruke vozila
3 112.
Informacije o putu/gorivu ;
Moguće stranice su: ● digitalna brzina vozila
● brojač dnevno pređenog puta
● prosečna ekonomičnost potrošnje goriva
● prosečna brzina vozila
● trenutna ekonomičnost potrošnje
goriva
● domet goriva
● domet goriva, motor na dve vrste
goriva
● nivo goriva, motor na dve vrste goriva
● štoperica
Digitalna brzina vozila
Digitalni prikaz trenutne brzine.Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje aktuelnu kilometražu od
određenog resetovanja.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Okrenuti točkić za podešavanje za
izbor između stranica dnevno
pređenog puta 1 i 2.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2 mogu se resetovati pojedinačno, dok
je odgovarajući prikaz aktivan.
Prosečna ekonomičnost potrošnje
goriva
Prikazuje prosečnu potrošnju.
Merenje se može resetovati u bilo
kom trenutku, a počinje od fabričke
vrednosti.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2
mogu se resetovati pojedinačno, dok je odgovarajući prikaz aktivan.
