Вождение и управление автомобилем269

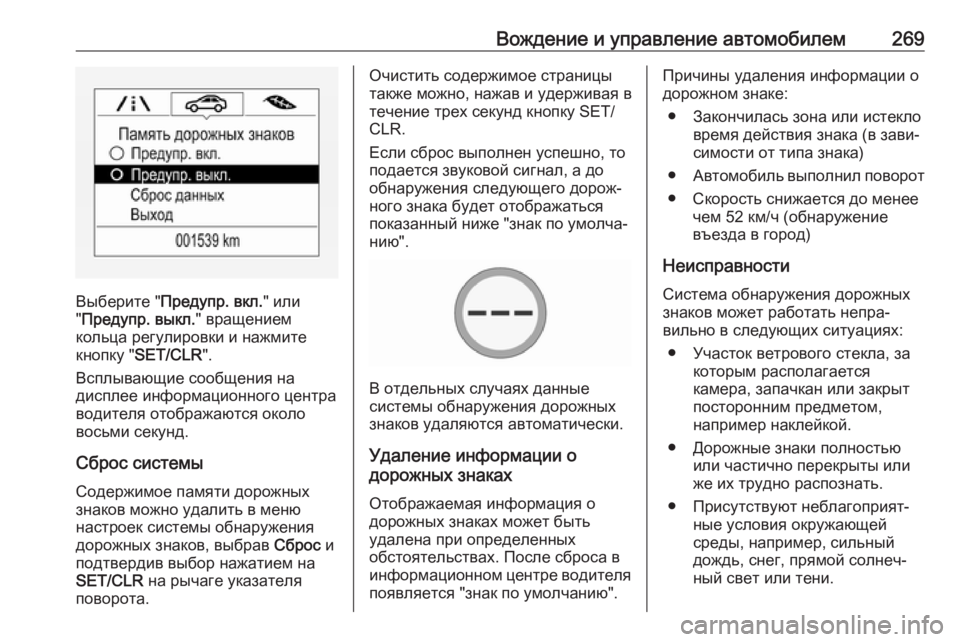

Выберите "Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
Всплывающие сообщения на
дисплее информационного центра водителя отображаются около
восьми секунд.
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню
настроек системы обнаружения
дорожных знаков, выбрав Сброс и
подтвердив выбор нажатием на
SET/CLR на рычаге указателя
поворота.
Очистить содержимое страницы
также можно, нажав и удерживая в
течение трех секунд кнопку SET/
CLR.
Если сброс выполнен успешно, то
подается звуковой сигнал, а до
обнаружения следующего дорож‐ ного знака будет отображаться
показанный ниже "знак по умолча‐
нию".
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.
Удаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После сброса в
информационном центре водителя появляется "знак по умолчанию".
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Скорость снижается до менее чем 52 км/ч (обнаружение
въезда в город)
Неисправности Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих ситуациях:
● Участок ветрового стекла, за которым располагается
камера, запачкан или закрыт
посторонним предметом,
например наклейкой.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.

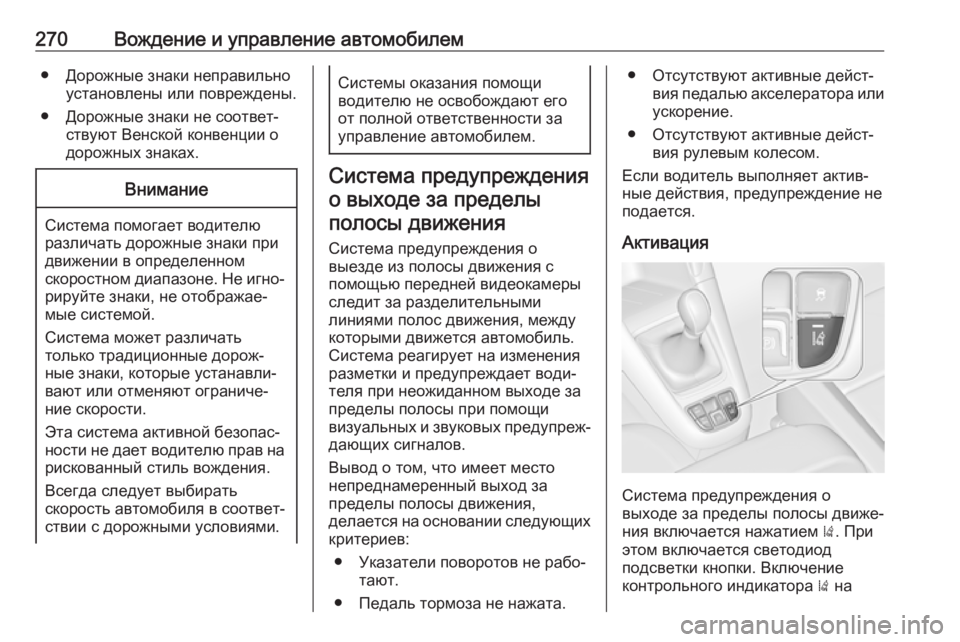

270Вождение и управление автомобилем● Дорожные знаки неправильноустановлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках.Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном
скоростном диапазоне. Не игно‐
рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на
рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе за пределыполосы движения
Система предупреждения о
выезде из полосы движения с
помощью передней видеокамеры
следит за разделительными
линиями полос движения, между
которыми движется автомобиль.
Система реагирует на изменения разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи
визуальных и звуковых предупреж‐
дающих сигналов.
Вывод о том, что имеет место
непреднамеренный выход за
пределы полосы движения,
делается на основании следующих
критериев:
● Указатели поворотов не рабо‐ тают.
● Педаль тормоза не нажата.
● Отсутствуют активные дейст‐ вия педалью акселератора или
ускорение.
● Отсутствуют активные дейст‐ вия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Активация
Система предупреждения о
выходе за пределы полосы движе‐
ния включается нажатием ). При
этом включается светодиод
подсветки кнопки. Включение
контрольного индикатора ) на

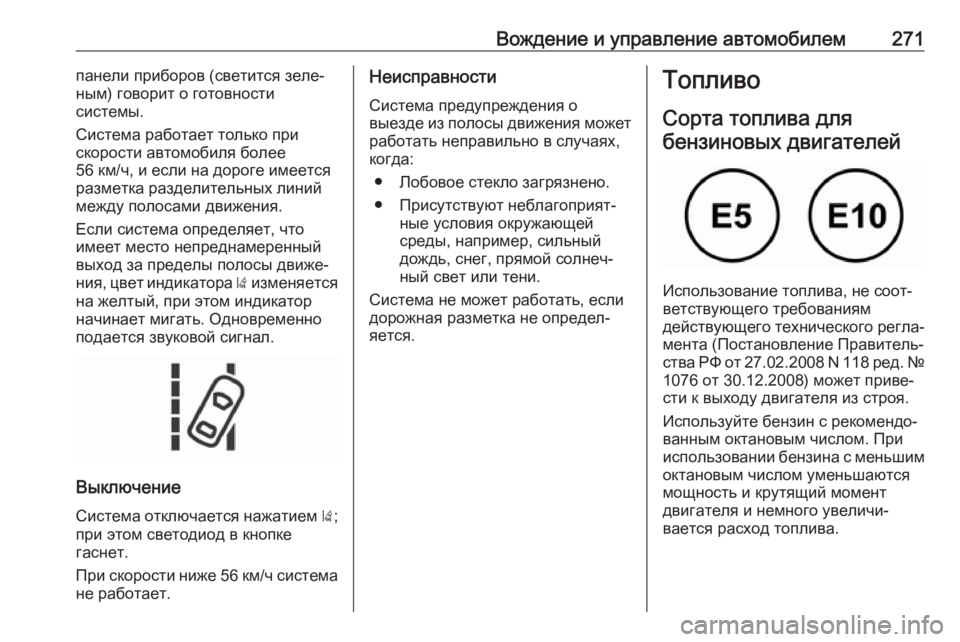

Вождение и управление автомобилем271панели приборов (светится зеле‐
ным) говорит о готовности
системы.
Система работает только при
скорости автомобиля более
56 км/ч, и если на дороге имеется
разметка разделительных линий
между полосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор
начинает мигать. Одновременно
подается звуковой сигнал.
Выключение
Система отключается нажатием );
при этом светодиод в кнопке гаснет.
При скорости ниже 56 км/ч система
не работает.
Неисправности
Система предупреждения о
выезде из полосы движения может работать неправильно в случаях,
когда:
● Лобовое стекло загрязнено.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
Система не может работать, если
дорожная разметка не определ‐ яется.Топливо
Сорта топлива длябензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом. При
использовании бензина с меньшим октановым числом уменьшаются
мощность и крутящий момент
двигателя и немного увеличи‐
вается расход топлива.

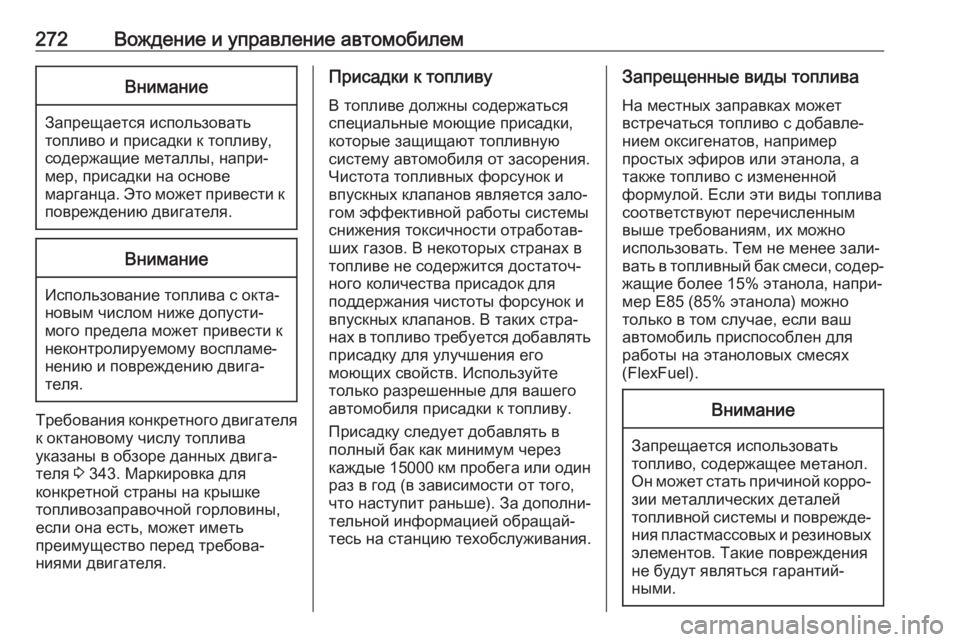

272Вождение и управление автомобилемВнимание
Запрещается использовать
топливо и присадки к топливу,
содержащие металлы, напри‐ мер, присадки на основе
марганца. Это может привести к повреждению двигателя.
Внимание
Использование топлива с окта‐
новым числом ниже допусти‐
мого предела может привести к
неконтролируемому воспламе‐
нению и повреждению двига‐
теля.
Требования конкретного двигателя к октановому числу топлива
указаны в обзоре данных двига‐
теля 3 343. Маркировка для
конкретной страны на крышке
топливозаправочной горловины,
если она есть, может иметь
преимущество перед требова‐
ниями двигателя.
Присадки к топливу
В топливе должны содержаться
специальные моющие присадки,
которые защищают топливную
систему автомобиля от засорения. Чистота топливных форсунок и
впускных клапанов является зало‐
гом эффективной работы системы
снижения токсичности отработав‐
ших газов. В некоторых странах в
топливе не содержится достаточ‐
ного количества присадок для
поддержания чистоты форсунок и
впускных клапанов. В таких стра‐
нах в топливо требуется добавлять
присадку для улучшения его
моющих свойств. Используйте
только разрешенные для вашего
автомобиля присадки к топливу.
Присадку следует добавлять в
полный бак как минимум через
каждые 15000 км пробега или один раз в год (в зависимости от того,
что наступит раньше). За дополни‐
тельной информацией обращай‐
тесь на станцию техобслуживания.Запрещенные виды топлива
На местных заправках может
встречаться топливо с добавле‐
нием оксигенатов, например
простых эфиров или этанола, а
также топливо с измененной
формулой. Если эти виды топлива
соответствуют перечисленным
выше требованиям, их можно
использовать. Тем не менее зали‐
вать в топливный бак смеси, содер‐
жащие более 15% этанола, напри‐
мер E85 (85% этанола) можно
только в том случае, если ваш
автомобиль приспособлен для
работы на этаноловых смесях
(FlexFuel).Внимание
Запрещается использовать
топливо, содержащее метанол.
Он может стать причиной корро‐ зии металлических деталей
топливной системы и поврежде‐ ния пластмассовых и резиновых
элементов. Такие повреждения
не будут являться гарантий‐
ными.

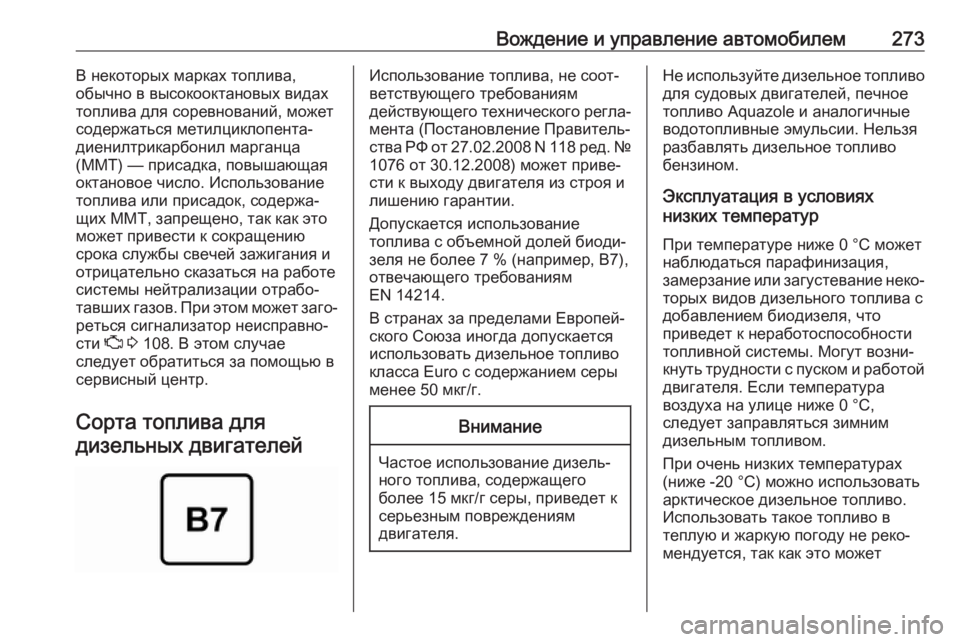

Вождение и управление автомобилем273В некоторых марках топлива,
обычно в высокооктановых видах топлива для соревнований, может
содержаться метилциклопента‐
диенилтрикарбонил марганца
(ММТ) — присадка, повышающая
октановое число. Использование
топлива или присадок, содержа‐
щих MMT, запрещено, так как это
может привести к сокращению
срока службы свечей зажигания и
отрицательно сказаться на работе
системы нейтрализации отрабо‐ тавших газов. При этом может заго‐
реться сигнализатор неисправно‐
сти Z 3 108. В этом случае
следует обратиться за помощью в
сервисный центр.
Сорта топлива для
дизельных двигателейИспользование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Допускается использование
топлива с объемной долей биоди‐
зеля не более 7 % (например, B7),
отвечающего требованиям
EN 14214.
В странах за пределами Европей‐
ского Союза иногда допускается
использовать дизельное топливо
класса Euro с содержанием серы
менее 50 мкг/г.Внимание
Частое использование дизель‐
ного топлива, содержащего
более 15 мкг/г серы, приведет к
серьезным повреждениям
двигателя.
Не используйте дизельное топливо
для судовых двигателей, печное топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Эксплуатация в условиях
низких температур
При температуре ниже 0 °С может наблюдаться парафинизация,
замерзание или загустевание неко‐
торых видов дизельного топлива с
добавлением биодизеля, что
приведет к неработоспособности
топливной системы. Могут возни‐
кнуть трудности с пуском и работой двигателя. Если температура
воздуха на улице ниже 0 °C,
следует заправляться зимним
дизельным топливом.
При очень низких температурах (ниже -20 °C) можно использовать
арктическое дизельное топливо.
Использовать такое топливо в
теплую и жаркую погоду не реко‐
мендуется, так как это может

274Вождение и управление автомобилемпривести к остановке двигателя,
затруднению его пуска или повреж‐
дению системы впрыска.

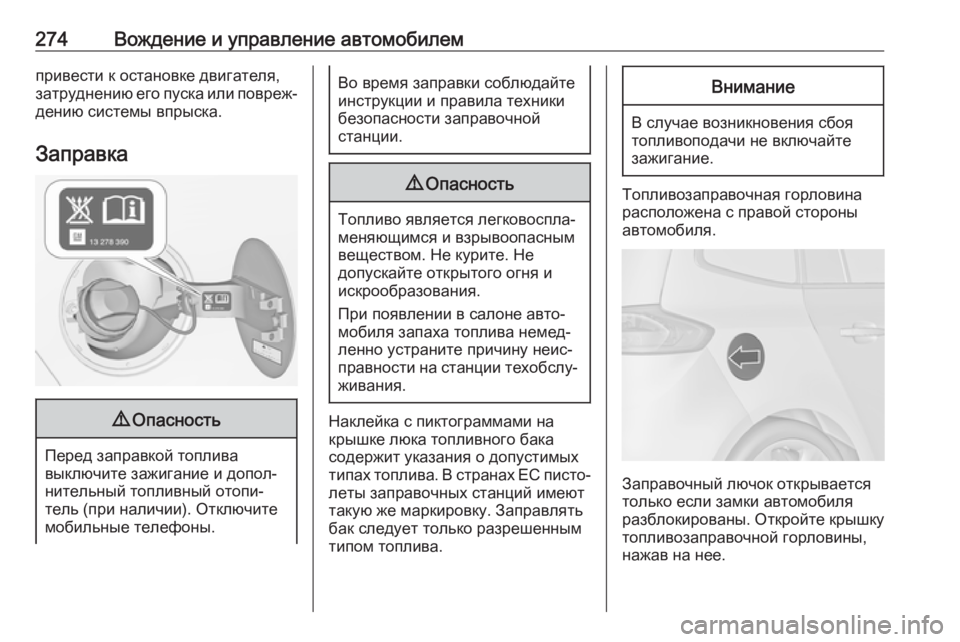

Заправка9 Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии). Отключите
мобильные телефоны.
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Наклейка с пиктограммами на
крышке люка топливного бака
содержит указания о допустимых
типах топлива. В странах ЕС писто‐ леты заправочных станций имеют
такую же маркировку. Заправлять
бак следует только разрешенным
типом топлива.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.

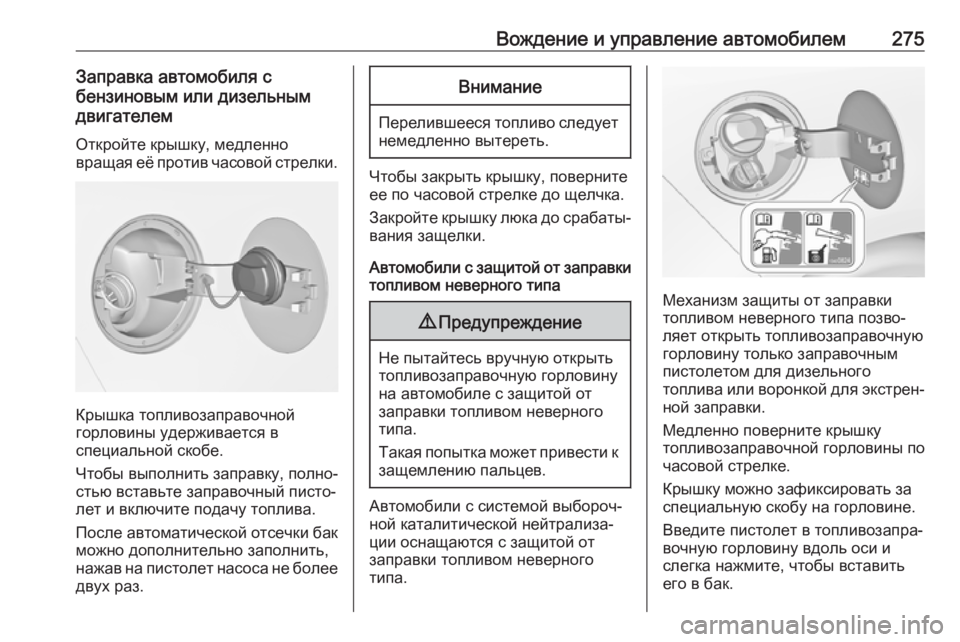

Вождение и управление автомобилем275Заправка автомобиля с
бензиновым или дизельным
двигателем
Откройте крышку, медленно
вращая её против часовой стрелки.
Крышка топливозаправочной
горловины удерживается в
специальной скобе.
Чтобы выполнить заправку, полно‐ стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть крышку, поверните
ее по часовой стрелке до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Автомобили с защитой от заправки топливом неверного типа
9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
Автомобили с системой выбороч‐
ной каталитической нейтрализа‐
ции оснащаются с защитой от
заправки топливом неверного
типа.
Механизм защиты от заправки
топливом неверного типа позво‐
ляет открыть топливозаправочную горловину только заправочнымпистолетом для дизельного
топлива или воронкой для экстрен‐
ной заправки.
Медленно поверните крышку
топливозаправочной горловины по
часовой стрелке.
Крышку можно зафиксировать за
специальную скобу на горловине.
Введите пистолет в топливозапра‐
вочную горловину вдоль оси и
слегка нажмите, чтобы вставить
его в бак.

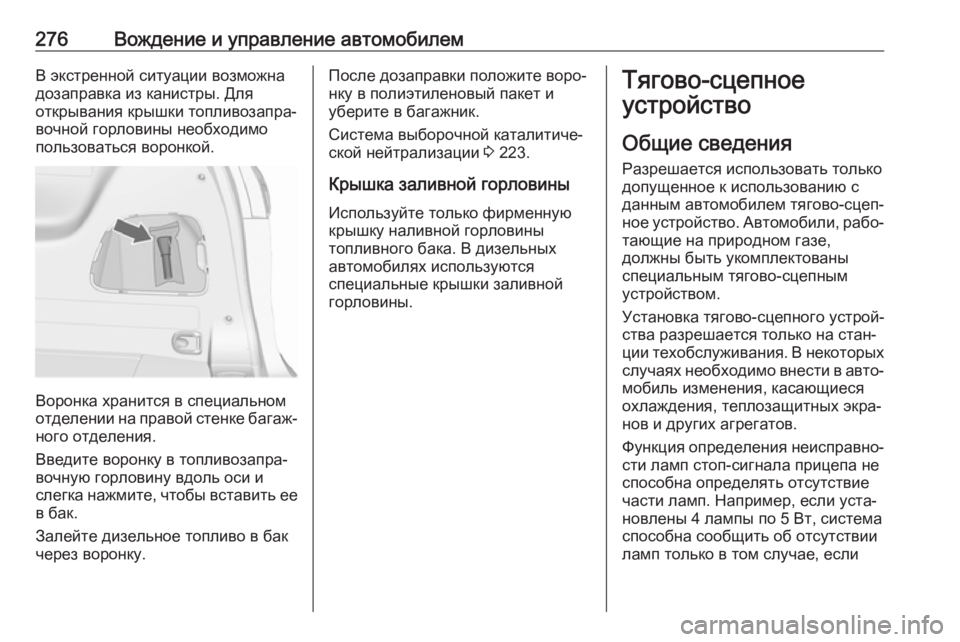

276Вождение и управление автомобилемВ экстренной ситуации возможна
дозаправка из канистры. Для
открывания крышки топливозапра‐
вочной горловины необходимо
пользоваться воронкой.
Воронка хранится в специальном
отделении на правой стенке багаж‐
ного отделения.
Введите воронку в топливозапра‐
вочную горловину вдоль оси и
слегка нажмите, чтобы вставить ее в бак.
Залейте дизельное топливо в бак
через воронку.
После дозаправки положите воро‐
нку в полиэтиленовый пакет и
уберите в багажник.
Система выборочной каталитиче‐
ской нейтрализации 3 223.
Крышка заливной горловины Используйте только фирменную
крышку наливной горловины
топливного бака. В дизельных
автомобилях используются
специальные крышки заливной
горловины.Тягово-сцепное
устройство
Общие сведения
Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Автомобили, рабо‐ тающие на природном газе,
должны быть укомплектованы
специальным тягово-сцепным
устройством.
Установка тягово-сцепного устрой‐ ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов.
Функция определения неисправно‐
сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐
новлены 4 лампы по 5 Вт, система
способна сообщить об отсутствии
ламп только в том случае, если

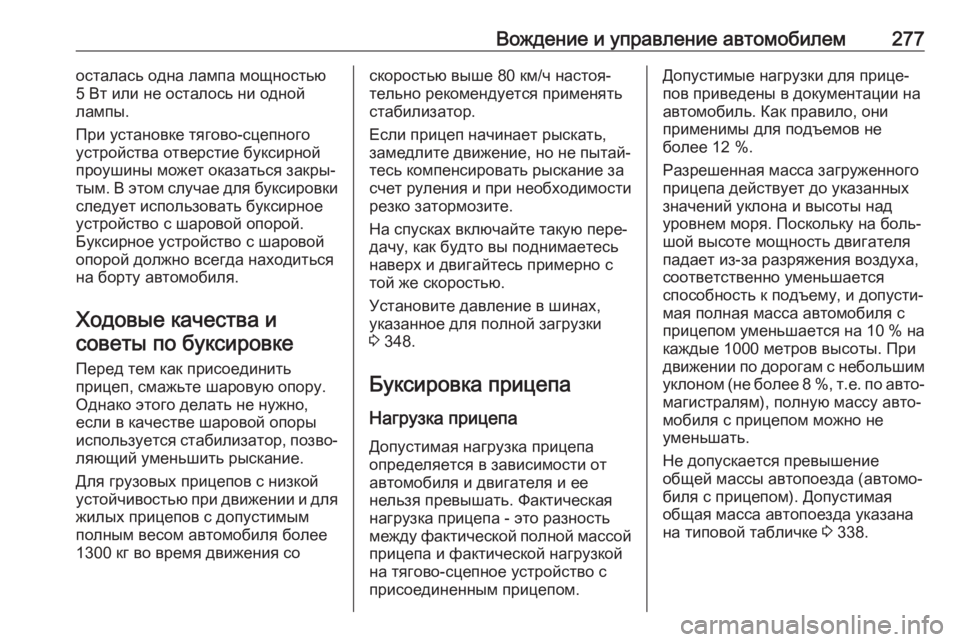

Вождение и управление автомобилем277осталась одна лампа мощностью
5 Вт или не осталось ни одной
лампы.
При установке тягово-сцепного
устройства отверстие буксирной
проушины может оказаться закры‐
тым. В этом случае для буксировки
следует использовать буксирное
устройство с шаровой опорой.
Буксирное устройство с шаровой
опорой должно всегда находиться
на борту автомобиля.
Ходовые качества исоветы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
Для грузовых прицепов с низкой
устойчивостью при движении и для жилых прицепов с допустимым
полным весом автомобиля более
1300 кг во время движения соскоростью выше 80 км/ч настоя‐
тельно рекомендуется применять
стабилизатор.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 348.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. Как правило, они
применимы для подъемов не
более 12 %.
Разрешенная масса загруженного
прицепа действует до указанных
значений уклона и высоты над
уровнем моря. Поскольку на боль‐
шой высоте мощность двигателя
падает из-за разряжения воздуха,
соответственно уменьшается
способность к подъему, и допусти‐
мая полная масса автомобиля с
прицепом уменьшается на 10 % на каждые 1000 метров высоты. Придвижении по дорогам с небольшим уклоном (не более 8 %, т.е. по авто‐
магистралям), полную массу авто‐
мобиля с прицепом можно не
уменьшать.
Не допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 338.

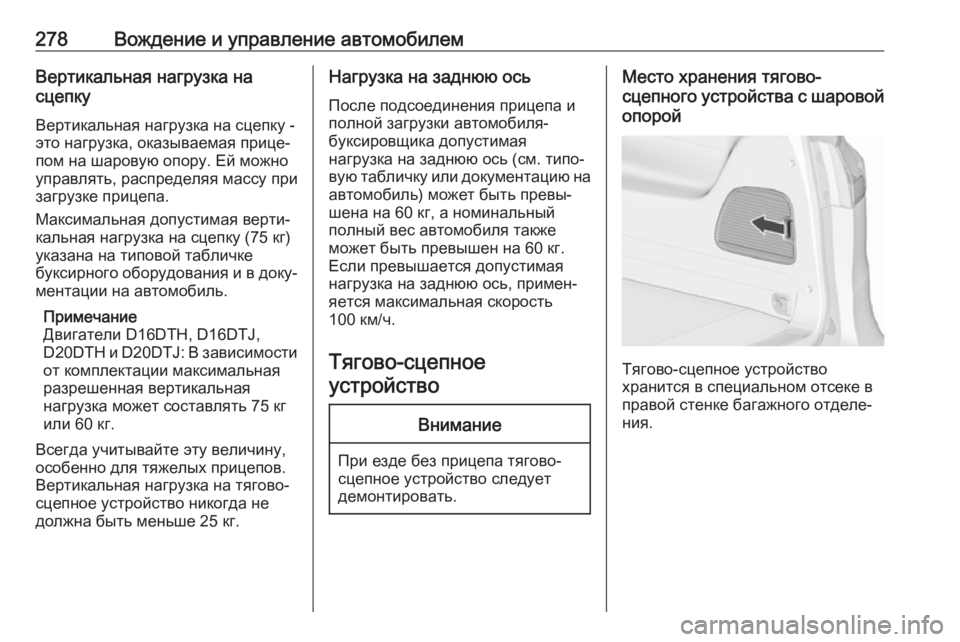

278Вождение и управление автомобилемВертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке
буксирного оборудования и в доку‐
ментации на автомобиль.
Примечание
Двигатели D16DTH, D16DTJ,
D20DTH и D20DTJ : В зависимости
от комплектации максимальная разрешенная вертикальная
нагрузка может составлять 75 кг
или 60 кг.
Всегда учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-
буксировщика допустимая
нагрузка на заднюю ось (см. типо‐
вую табличку или документацию на
автомобиль) может быть превы‐
шена на 60 кг, а номинальный
полный вес автомобиля также
может быть превышен на 60 кг.
Если превышается допустимая
нагрузка на заднюю ось, примен‐
яется максимальная скорость
100 км/ч.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.
Место хранения тягово-
сцепного устройства с шаровой
опорой
Тягово-сцепное устройство
хранится в специальном отсеке в
правой стенке багажного отделе‐
ния.
