Уход за автомобилем2994. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину. Снять крышку.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.
Освещение салона
Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.

300Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
На автомобиле устанавливается
три блока предохранителей, распо‐
ложение которых зависит от моди‐
фикации:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

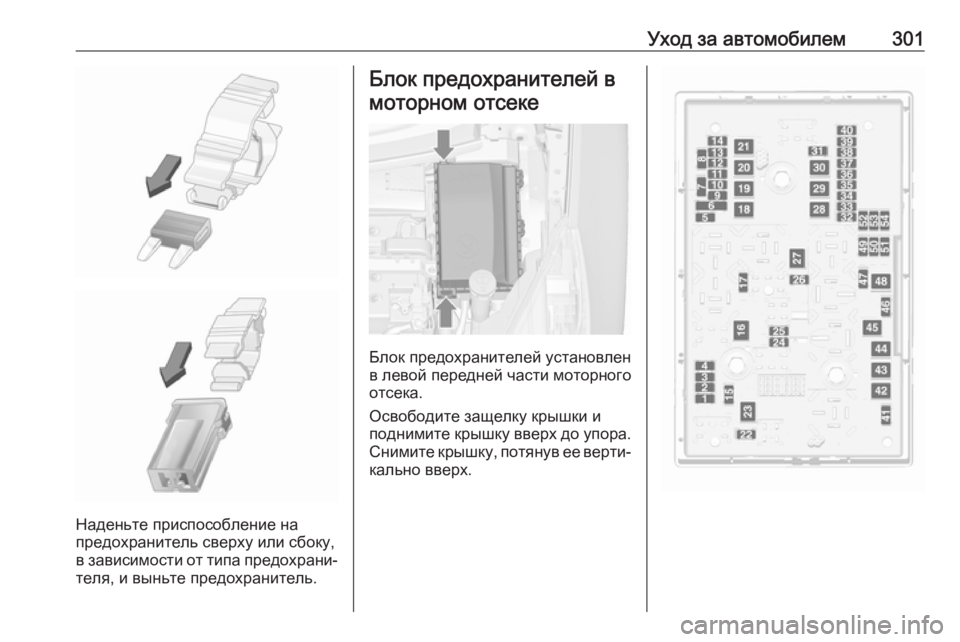

Уход за автомобилем301
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

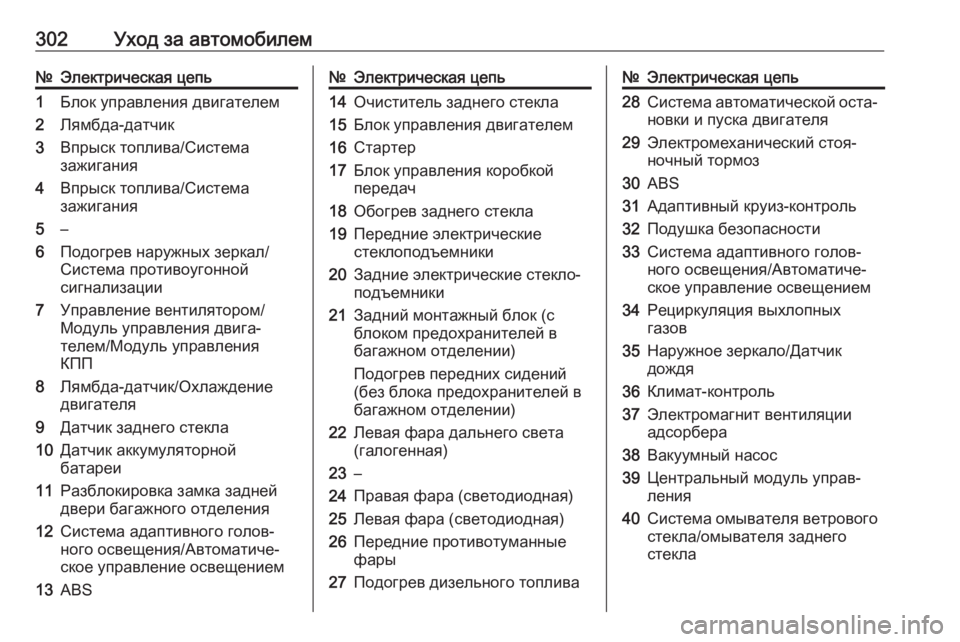

302Уход за автомобилем№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива/Система
зажигания4Впрыск топлива/Система
зажигания5–6Подогрев наружных зеркал/
Система противоугонной
сигнализации7Управление вентилятором/
Модуль управления двига‐
телем/Модуль управления
КПП8Лямбда-датчик/Охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи11Разблокировка замка задней
двери багажного отделения12Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением13ABS№Электрическая цепь14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний монтажный блок (с
блоком предохранителей в
багажном отделении)
Подогрев передних сидений
(без блока предохранителей в
багажном отделении)22Левая фара дальнего света
(галогенная)23–24Правая фара (светодиодная)25Левая фара (светодиодная)26Передние противотуманные
фары27Подогрев дизельного топлива№Электрическая цепь28Система автоматической оста‐ новки и пуска двигателя29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало/Датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла/омывателя заднего
стекла

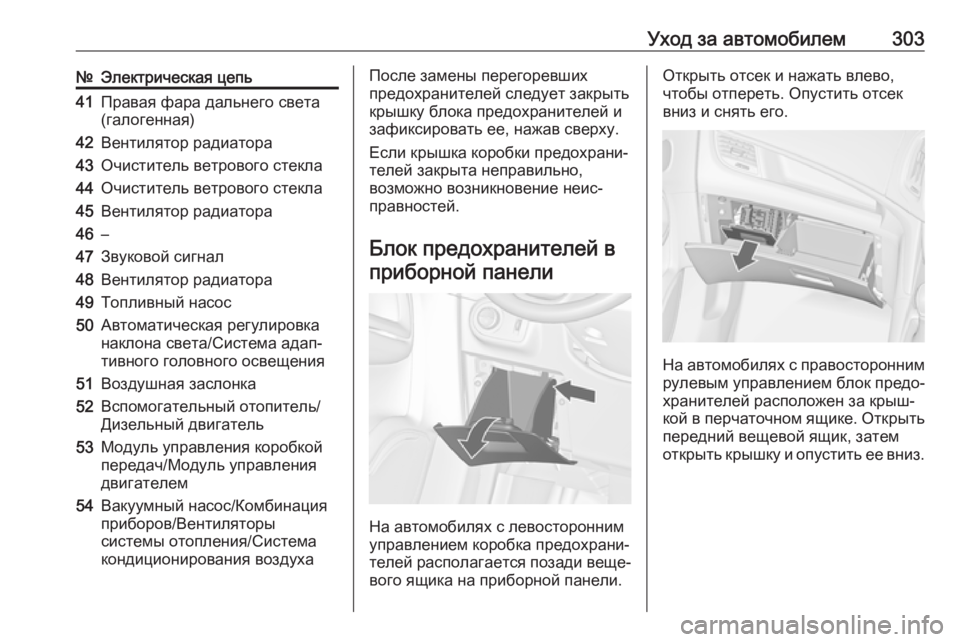

Уход за автомобилем303№Электрическая цепь41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света/Система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель/
Дизельный двигатель53Модуль управления коробкой
передач/Модуль управления
двигателем54Вакуумный насос/Комбинация
приборов/Вентиляторы
системы отопления/Система
кондиционирования воздухаПосле замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем
открыть крышку и опустить ее вниз.

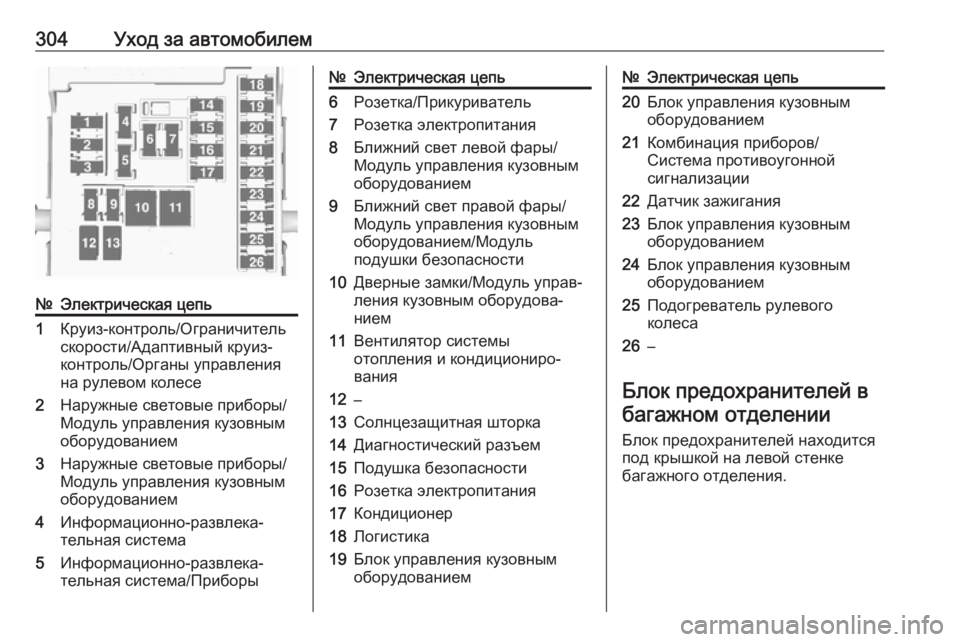

304Уход за автомобилем№Электрическая цепь1Круиз-контроль/Ограничитель
скорости/Адаптивный круиз-
контроль/Органы управления
на рулевом колесе2Наружные световые приборы/
Модуль управления кузовным
оборудованием3Наружные световые приборы/
Модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система/Приборы№Электрическая цепь6Розетка/Прикуриватель7Розетка электропитания8Ближний свет левой фары/
Модуль управления кузовным
оборудованием9Ближний свет правой фары/
Модуль управления кузовным
оборудованием/Модуль
подушки безопасности10Дверные замки/Модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13Солнцезащитная шторка14Диагностический разъем15Подушка безопасности16Розетка электропитания17Кондиционер18Логистика19Блок управления кузовным
оборудованием№Электрическая цепь20Блок управления кузовным
оборудованием21Комбинация приборов/
Система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25Подогреватель рулевого колеса26–
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.

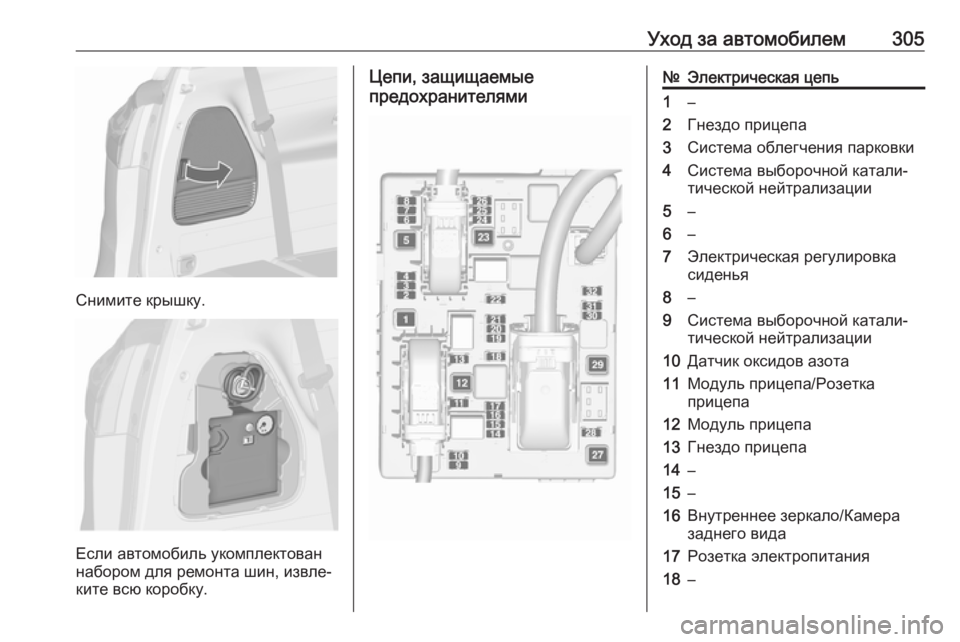

Уход за автомобилем305
Снимите крышку.
Если автомобиль укомплектован
набором для ремонта шин, извле‐ ките всю коробку.
Цепи, защищаемые
предохранителями№Электрическая цепь1–2Гнездо прицепа3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8–9Система выборочной катали‐
тической нейтрализации10Датчик оксидов азота11Модуль прицепа/Розетка
прицепа12Модуль прицепа13Гнездо прицепа14–15–16Внутреннее зеркало/Камера
заднего вида17Розетка электропитания18–

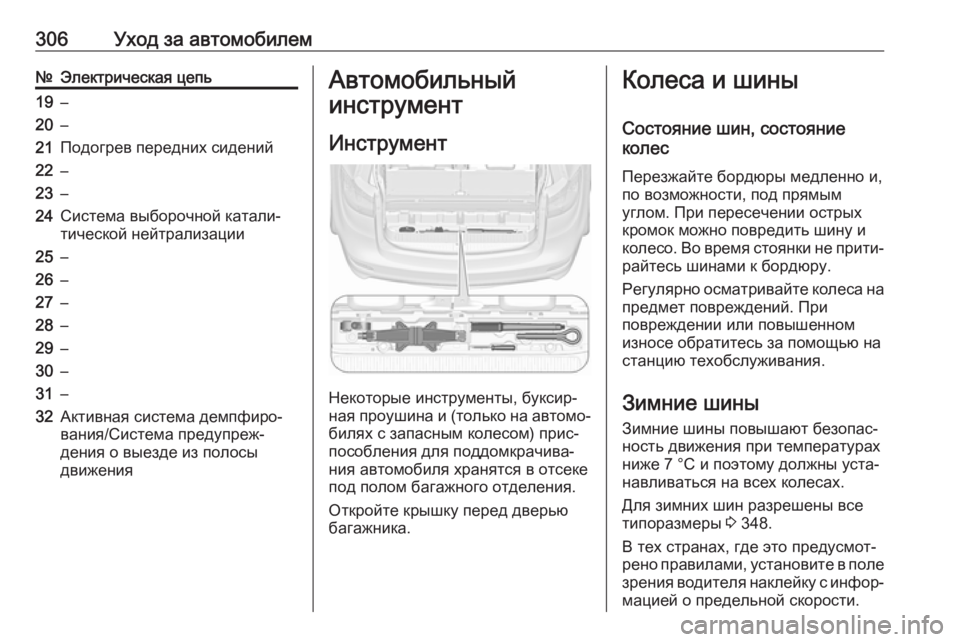

306Уход за автомобилем№Электрическая цепь19–20–21Подогрев передних сидений22–23–24Система выборочной катали‐
тической нейтрализации25–26–27–28–29–30–31–32Активная система демпфиро‐ вания/Система предупреж‐
дения о выезде из полосы
движенияАвтомобильный
инструмент
Инструмент
Некоторые инструменты, буксир‐
ная проушина и (только на автомо‐
билях с запасным колесом) прис‐
пособления для поддомкрачива‐
ния автомобиля хранятся в отсеке
под полом багажного отделения.
Откройте крышку перед дверью
багажника.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C и поэтому должны уста‐
навливаться на всех колесах.
Для зимних шин разрешены все
типоразмеры 3 348.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐
мацией о предельной скорости.

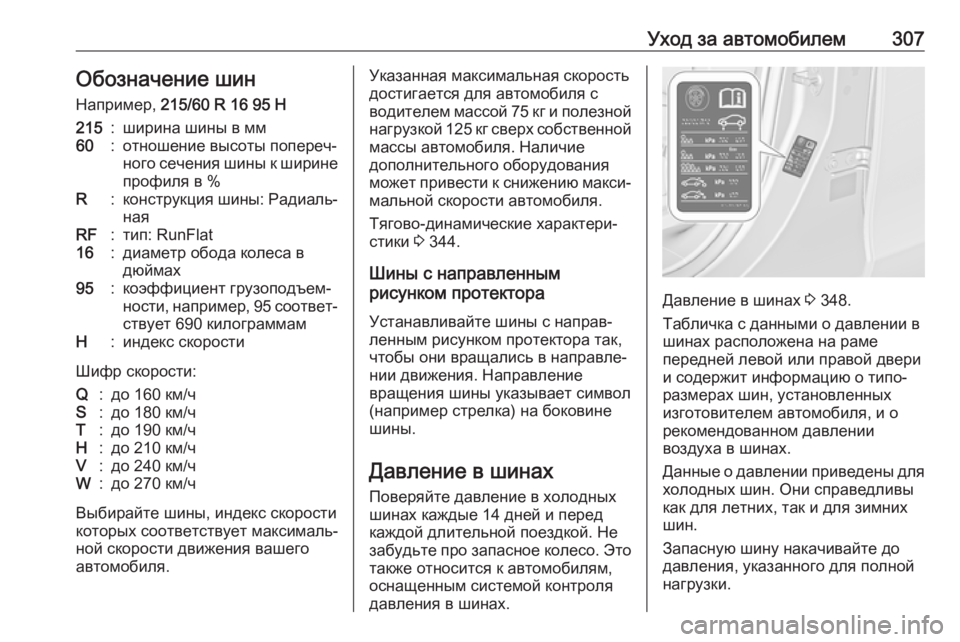

Уход за автомобилем307Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: Радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 344.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление
вращения шины указывает символ
(например стрелка) на боковине
шины.
Давление в шинах Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Давление в шинах 3 348.
Табличка с данными о давлении в
шинах расположена на раме
передней левой или правой двери
и содержит информацию о типо‐
размерах шин, установленных
изготовителем автомобиля, и о рекомендованном давлении
воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.

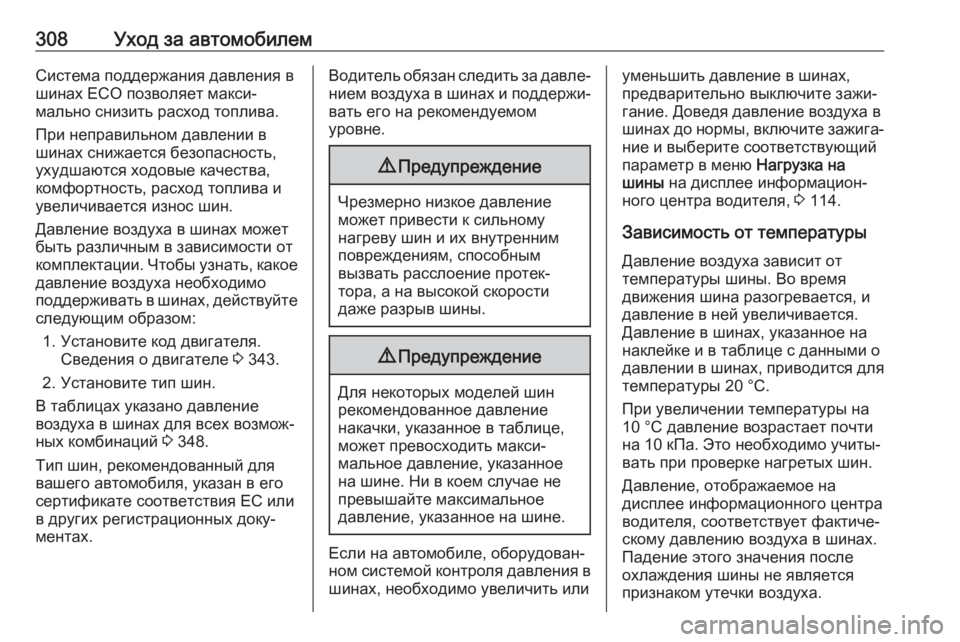

308Уход за автомобилемСистема поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Сведения о двигателе 3 343.
2. Установите тип шин.
В таблицах указано давление
воздуха в шинах для всех возмож‐
ных комбинаций 3 348.
Тип шин, рекомендованный для
вашего автомобиля, указан в его
сертификате соответствия ЕС или
в других регистрационных доку‐
ментах.Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Если на автомобиле, оборудован‐
ном системой контроля давления в шинах, необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание. Доведя давление воздуха в
шинах до нормы, включите зажига‐
ние и выберите соответствующий параметр в меню Нагрузка на
шины на дисплее информацион‐
ного центра водителя, 3 114.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
наклейке и в таблице с данными о
давлении в шинах, приводится для температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.
