OPEL ZAFIRA C 2019 Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація269дизельного пального або лійкою
для екстреного доливання
пального.
Повільно відкрутіть кришку проти
годинникової стрілки.
Кришку можна залишити в скобі на
горловині паливного баку.
Встановіть насадку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте насадку в
горловину.
У разі екстреної необхідності
долийте пальне з каністри. Кришку
заливної горловини слід відкривати
за допомогою лійки.Лійка зберігається праворуч у
відділенні для зберігання у
багажному відділенні.
Встановіть лійку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте її в горловину.
Для заливання дизельного
пального в горловину користуйтеся
спеціальною лійкою.
Після доливання покладіть лійку в пластиковий пакет і сховайте її у
відділення для зберігання.
Система селективного
каталітичного відновлення 3 218.
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Автомобілі з
двигунами, що працюють на
природному газі, потребують
спеціального буксирувального
обладнання.
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.

270Керування автомобілем та експлуатаціяПід час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для
буксирування. Завжди зберігайте кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього, якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує
80 км/год.Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 339.
Буксирування причепа Вантаж причепаДопустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони є дійсними для ухилів
не більше 12 %.Допустимі навантаження причепа
застосовні при вказаних ухилах та висоті над рівнем моря. Оскільки зі
збільшенням висоти потужність
двигуна через розрідження повітря
зменшується, що призводить до
погіршення здатності подолання
підйомів, допустима загальна вага
автопоїзда також має
зменшуватися на 10% на кожні
1000 метрів висоти. Загальна маса
автопотяга не має зменшуватися
під час руху дорогами з невеликими схилами (менше ніж 8%, наприкладшосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 329.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.

Керування автомобілем та експлуатація271Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано на маркувальній табличці
буксирувального обладнання та в
документації автомобіля.
Примітка
Двигуни D16DTH, D16DTJ,
D20DTH і D20DTJ: Залежно від
обладнання максимальне
вертикальне навантаження на
причіпний пристрій може
становити 75 кг або 60 кг.
Завжди прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути менше 25 кг.Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
БуксирувальнеобладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з'єднувальної штанги з
кульковим наконечником
Буксирувальна штанга з кулею
зберігається у відділенні для
зберігання на правій боковій стінці.

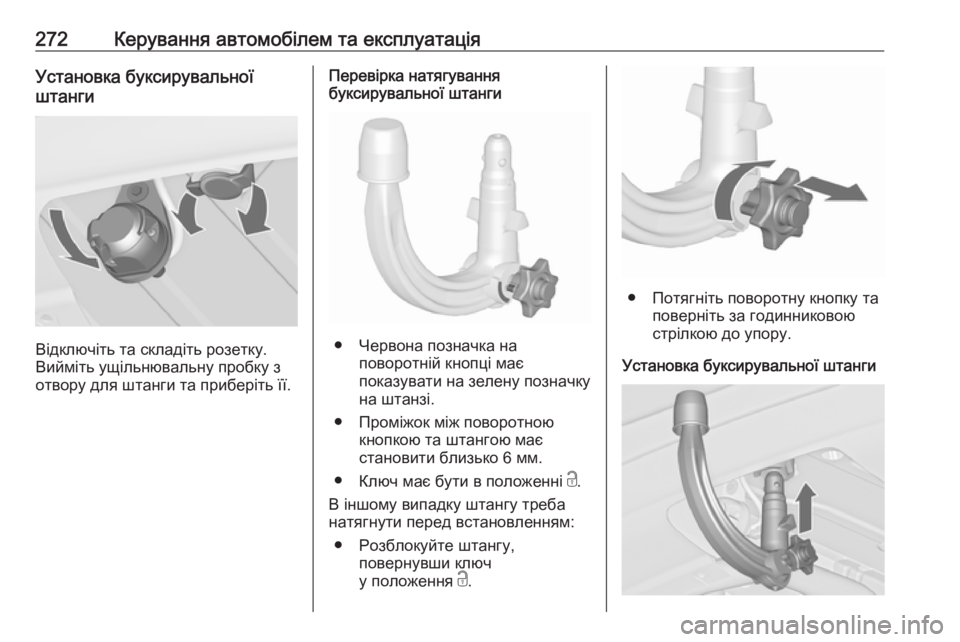

272Керування автомобілем та експлуатаціяУстановка буксирувальної
штанги
Відключіть та складіть розетку.
Вийміть ущільнювальну пробку з
отвору для штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці має
показувати на зелену позначку
на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку штангу треба натягнути перед встановленням:
● Розблокуйте штангу, повернувши ключ
у положення c.
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги

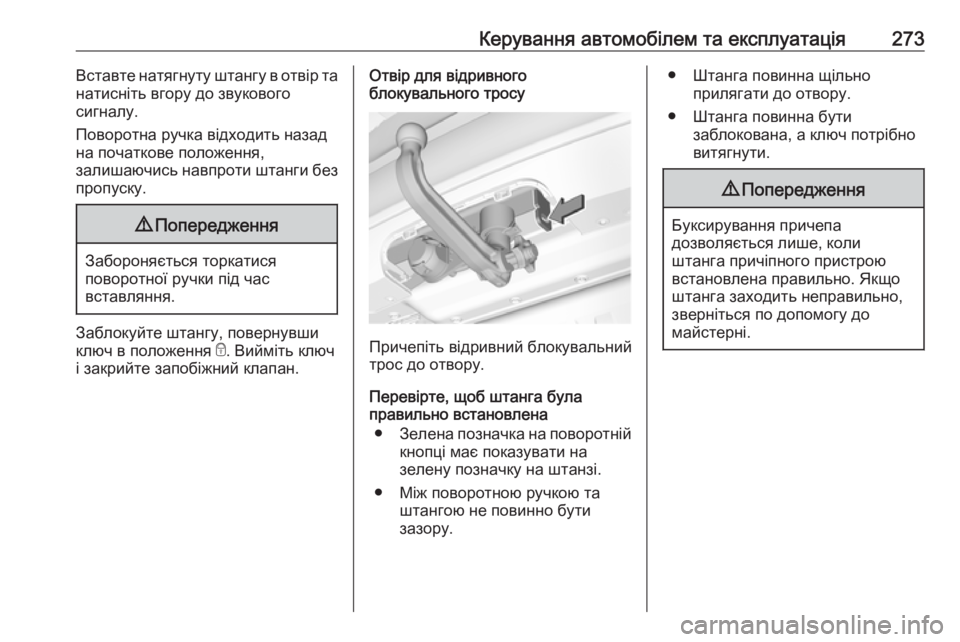

Керування автомобілем та експлуатація273Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
● Зелена позначка на поворотній
кнопці має показувати на
зелену позначку на штанзі.
● Між поворотною ручкою та штангою не повинно бути
зазору.
● Штанга повинна щільно
прилягати до отвору.
● Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

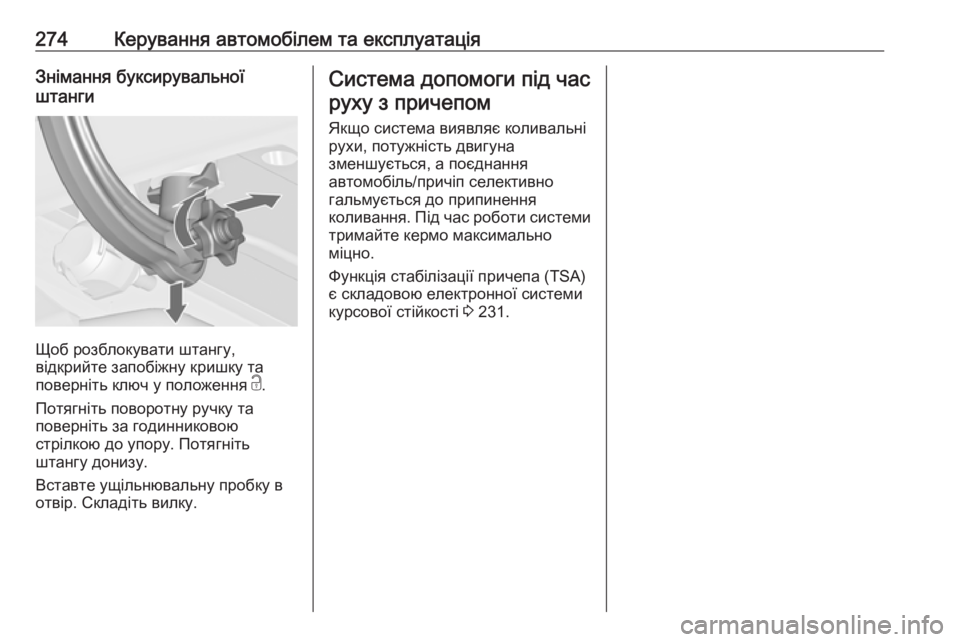

274Керування автомобілем та експлуатаціяЗнімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнювальну пробку в отвір. Складіть вилку.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 231.

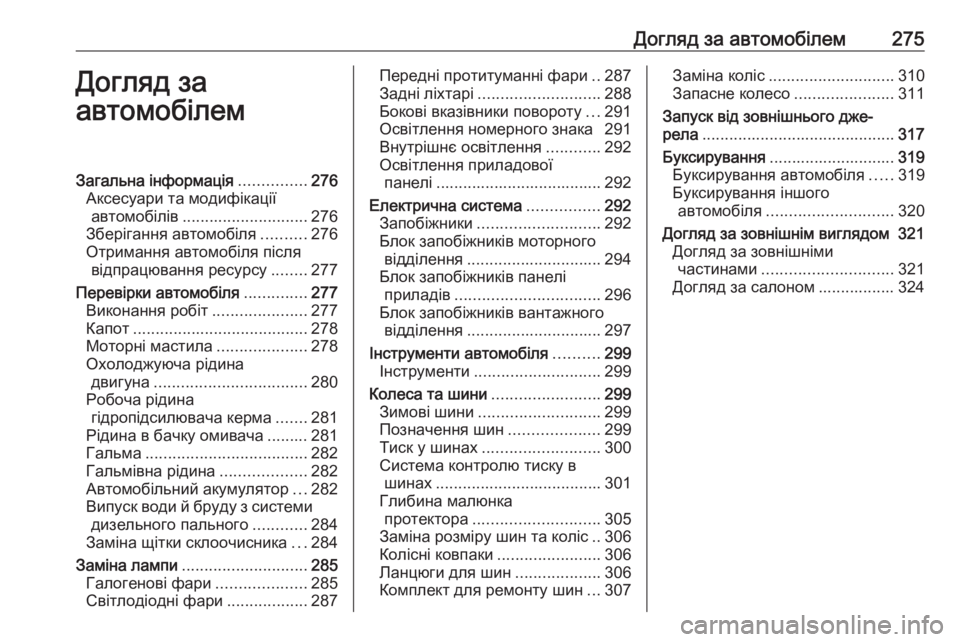

Догляд за автомобілем275Догляд за
автомобілемЗагальна інформація ...............276
Аксесуари та модифікації автомобілів ............................ 276
Зберігання автомобіля ..........276
Отримання автомобіля після відпрацювання ресурсу ........277
Перевірки автомобіля ..............277
Виконання робіт .....................277
Капот ....................................... 278
Моторні мастила ....................278
Охолоджуюча рідина двигуна .................................. 280
Робоча рідина гідропідсилювача керма .......281
Рідина в бачку омивача ......... 281
Гальма .................................... 282
Гальмівна рідина ...................282
Автомобільний акумулятор ...282
Випуск води й бруду з системи дизельного пального ............284
Заміна щітки склоочисника ...284
Заміна лампи ............................ 285
Галогенові фари ....................285
Світлодіодні фари ..................287Передні протитуманні фари ..287
Задні ліхтарі ........................... 288
Бокові вказівники повороту ...291
Освітлення номерного знака 291
Внутрішнє освітлення ............292
Освітлення приладової панелі ..................................... 292
Електрична система ................292
Запобіжники ........................... 292
Блок запобіжників моторного відділення .............................. 294
Блок запобіжників панелі
приладів ................................ 296
Блок запобіжників вантажного відділення .............................. 297
Інструменти автомобіля ..........299
Інструменти ............................ 299
Колеса та шини ........................299
Зимові шини ........................... 299
Позначення шин ....................299
Тиск у шинах .......................... 300
Система контролю тиску в шинах ..................................... 301
Глибина малюнка протектора ............................ 305
Заміна розміру шин та коліс .. 306
Колісні ковпаки .......................306
Ланцюги для шин ...................306
Комплект для ремонту шин ...307Заміна коліс ............................ 310
Запасне колесо ......................311
Запуск від зовнішнього дже‐
рела ........................................... 317
Буксирування ............................ 319
Буксирування автомобіля .....319
Буксирування іншого автомобіля ............................ 320
Догляд за зовнішнім виглядом 321 Догляд за зовнішнімичастинами ............................. 321
Догляд за салоном ................. 324

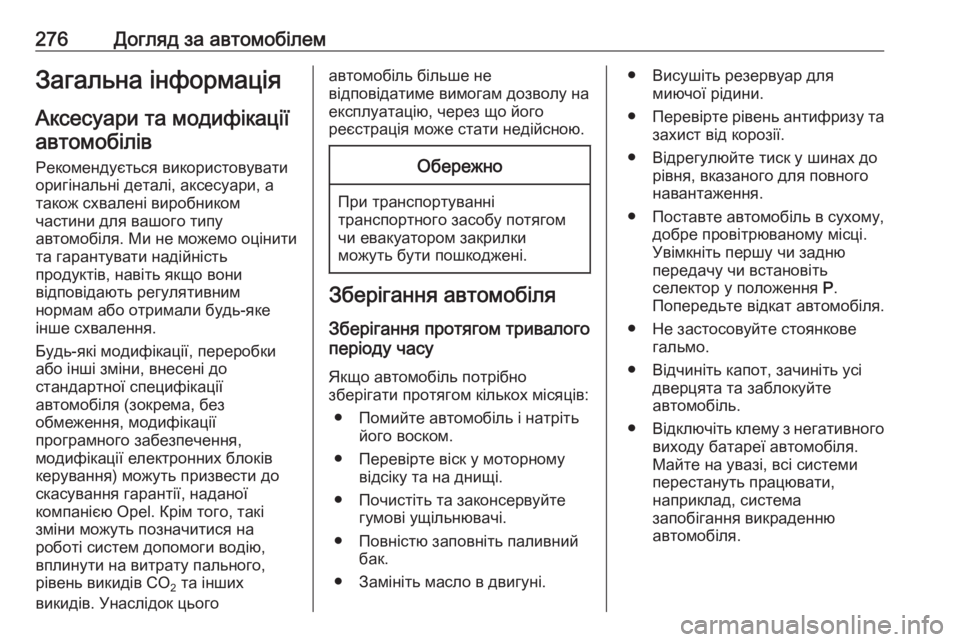

276Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть позначитися на
роботі систем допомоги водію, вплинути на витрату пального,рівень викидів CO 2 та інших
викидів. Унаслідок цьогоавтомобіль більше не
відповідатиме вимогам дозволу на експлуатацію, через що його
реєстрація може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом
чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.

Догляд за автомобілем277Повернення до експлуатаціїЯкщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу на
станцію технічного
обслуговування.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

278Догляд за автомобілем9Небезпека
Для системи запалення
використовується надзвичайно
високий рівень напруги. Не
торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перш ніж закрити капот, натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям.
Рекомендовані рідини та мастила
3 326.
Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.
