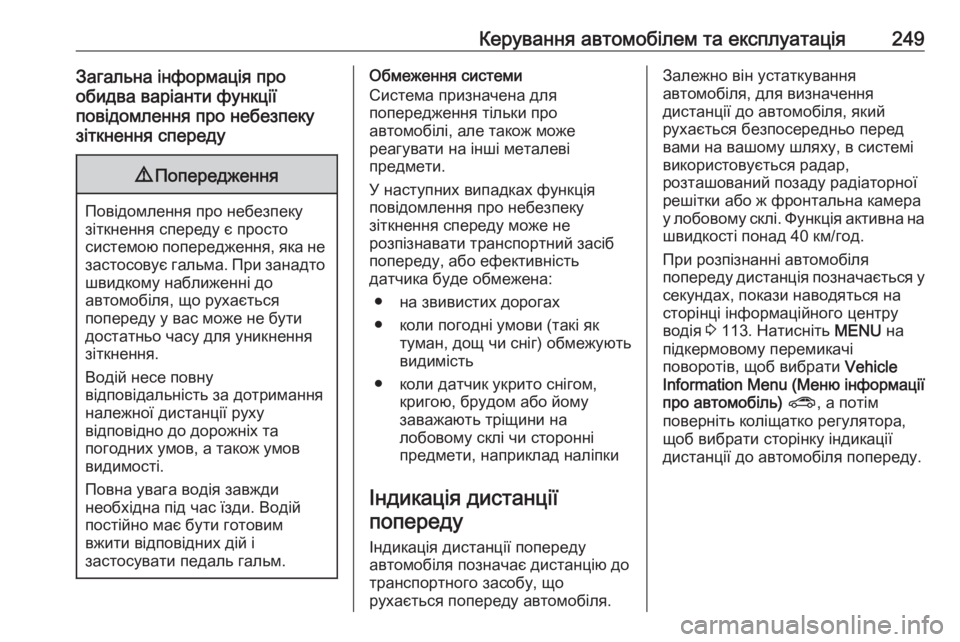

Керування автомобілем та експлуатація249Загальна інформація про
обидва варіанти функції
повідомлення про небезпеку
зіткнення спереду9 Попередження
Повідомлення про небезпеку
зіткнення спереду є просто
системою попередження, яка не застосовує гальма. При занадто
швидкому наближенні до
автомобіля, що рухається
попереду у вас може не бути
достатньо часу для уникнення
зіткнення.
Водій несе повну
відповідальність за дотримання
належної дистанції руху
відповідно до дорожніх та
погодних умов, а також умов
видимості.
Повна увага водія завжди
необхідна під час їзди. Водій
постійно має бути готовим
вжити відповідних дій і
застосувати педаль гальм.
Обмеження системи
Система призначена для
попередження тільки про
автомобілі, але також може
реагувати на інші металеві
предмети.
У наступних випадках функція
повідомлення про небезпеку
зіткнення спереду може не
розпізнавати транспортний засіб
попереду, або ефективність
датчика буде обмежена:
● на звивистих дорогах
● коли погодні умови (такі як туман, дощ чи сніг) обмежують
видимість
● коли датчик укрито снігом, кригою, брудом або йому
заважають тріщини на
лобовому склі чи сторонні
предмети, наприклад наліпки
Індикація дистанції попереду
Індикація дистанції попереду
автомобіля позначає дистанцію до
транспортного засобу, що
рухається попереду автомобіля.Залежно він устаткування
автомобіля, для визначення
дистанції до автомобіля, який
рухається безпосередньо перед
вами на вашому шляху, в системі
використовується радар,
розташований позаду радіаторної
решітки або ж фронтальна камера
у лобовому склі. Функція активна на швидкості понад 40 км/год.
При розпізнанні автомобіля
попереду дистанція позначається у секундах, покази наводяться насторінці інформаційного центру
водія 3 113. Натисніть MENU на
підкермовому перемикачі
поворотів, щоб вибрати Vehicle
Information Menu (Меню інформації
про автомобіль) ? , а потім
поверніть коліщатко регулятора,
щоб вибрати сторінку індикації
дистанції до автомобіля попереду.

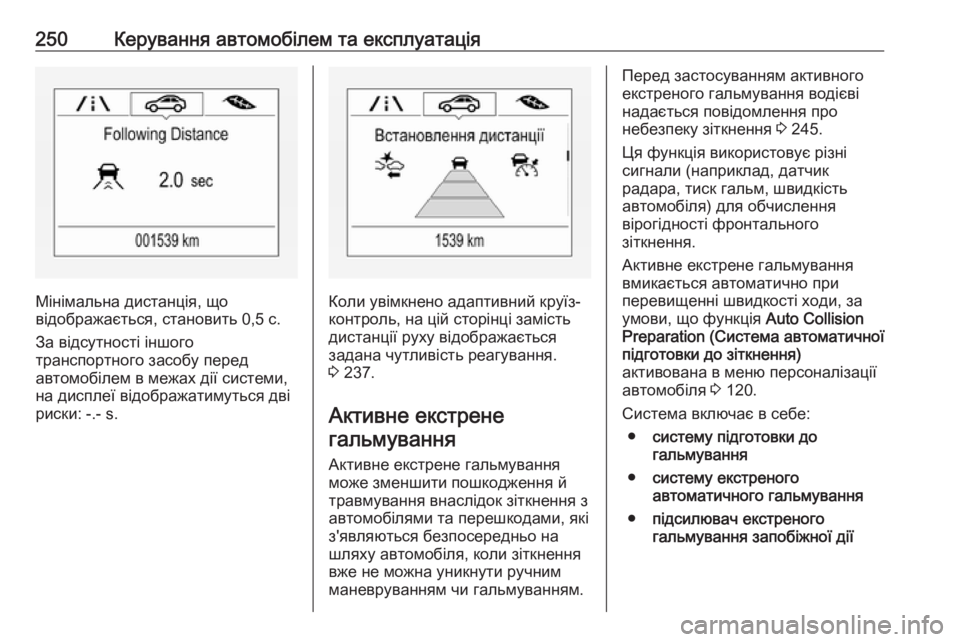

250Керування автомобілем та експлуатація
Мінімальна дистанція, що
відображається, становить 0,5 с.
За відсутності іншого
транспортного засобу перед
автомобілем в межах дії системи,
на дисплеї відображатимуться дві
риски: -.- s.Коли увімкнено адаптивний круїз-
контроль, на цій сторінці замість
дистанції руху відображається
задана чутливість реагування.
3 237.
Активне екстрене гальмування
Активне екстрене гальмування
може зменшити пошкодження й
травмування внаслідок зіткнення з
автомобілями та перешкодами, які
з'являються безпосередньо на
шляху автомобіля, коли зіткнення
вже не можна уникнути ручним
маневруванням чи гальмуванням.
Перед застосуванням активного
екстреного гальмування водієві
надається повідомлення про
небезпеку зіткнення 3 245.
Ця функція використовує різні
сигнали (наприклад, датчик
радара, тиск гальм, швидкість
автомобіля) для обчислення
вірогідності фронтального
зіткнення.
Активне екстрене гальмування
вмикається автоматично при
перевищенні швидкості ходи, за
умови, що функція Auto Collision
Preparation (Система автоматичної
підготовки до зіткнення)
активована в меню персоналізації
автомобіля 3 120.
Система включає в себе: ● систему підготовки до
гальмування
● систему екстреного
автоматичного гальмування
● підсилювач екстреного
гальмування запобіжної дії

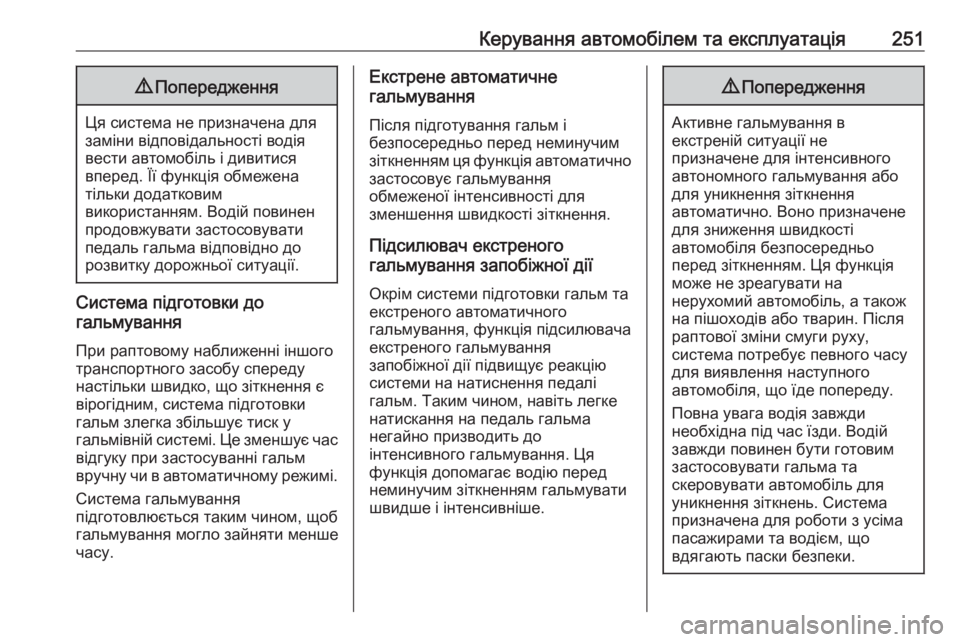

Керування автомобілем та експлуатація2519Попередження
Ця система не призначена для
заміни відповідальності водія
вести автомобіль і дивитися
вперед. Її функція обмежена
тільки додатковим
використанням. Водій повинен
продовжувати застосовувати
педаль гальма відповідно до
розвитку дорожньої ситуації.
Система підготовки до
гальмування
При раптовому наближенні іншого
транспортного засобу спереду
настільки швидко, що зіткнення є
вірогідним, система підготовки
гальм злегка збільшує тиск у
гальмівній системі. Це зменшує час
відгуку при застосуванні гальм
вручну чи в автоматичному режимі.
Система гальмування
підготовлюється таким чином, щоб
гальмування могло зайняти менше часу.
Екстрене автоматичне
гальмування
Після підготування гальм і
безпосередньо перед неминучим
зіткненням ця функція автоматично
застосовує гальмування
обмеженої інтенсивності для
зменшення швидкості зіткнення.
Підсилювач екстреного
гальмування запобіжної дії
Окрім системи підготовки гальм та
екстреного автоматичного
гальмування, функція підсилювача
екстреного гальмування
запобіжної дії підвищує реакцію
системи на натиснення педалі
гальм. Таким чином, навіть легке
натискання на педаль гальма
негайно призводить до
інтенсивного гальмування. Ця
функція допомагає водію перед неминучим зіткненням гальмуватишвидше і інтенсивніше.9 Попередження
Активне гальмування в
екстреній ситуації не
призначене для інтенсивного автономного гальмування абодля уникнення зіткнення
автоматично. Воно призначене
для зниження швидкості
автомобіля безпосередньо
перед зіткненням. Ця функція
може не зреагувати на
нерухомий автомобіль, а також
на пішоходів або тварин. Після
раптової зміни смуги руху,
система потребує певного часу
для виявлення наступного
автомобіля, що їде попереду.
Повна увага водія завжди
необхідна під час їзди. Водій
завжди повинен бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень. Система
призначена для роботи з усіма
пасажирами та водієм, що
вдягають паски безпеки.

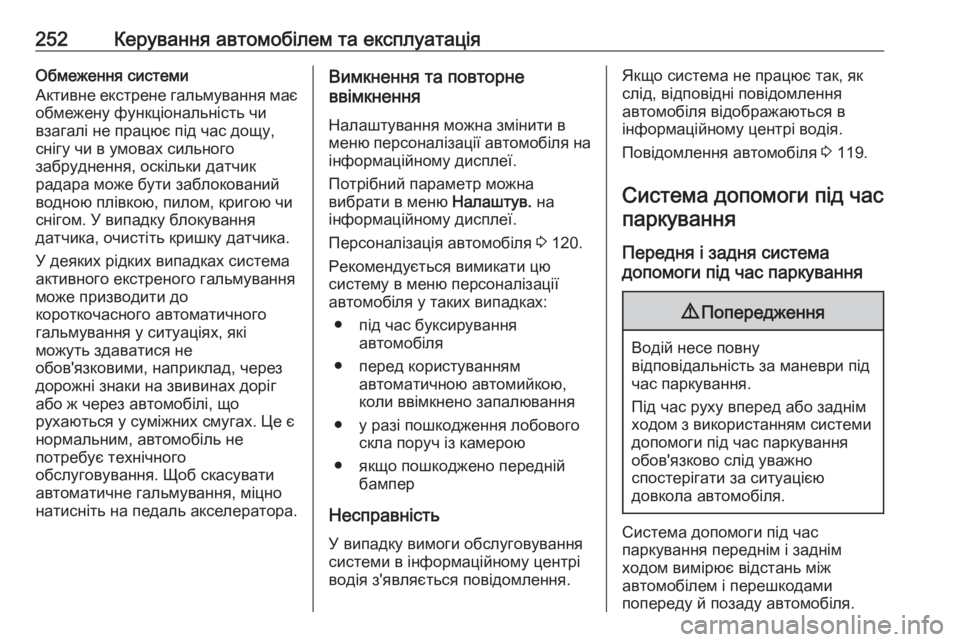

252Керування автомобілем та експлуатаціяОбмеження системи
Активне екстрене гальмування має обмежену функціональність чи
взагалі не працює під час дощу,
снігу чи в умовах сильного
забруднення, оскільки датчик
радара може бути заблокований
водною плівкою, пилом, кригою чи
снігом. У випадку блокування
датчика, очистіть кришку датчика.
У деяких рідких випадках система
активного екстреного гальмування
може призводити до
короткочасного автоматичного
гальмування у ситуаціях, які
можуть здаватися не
обов'язковими, наприклад, через
дорожні знаки на звивинах доріг
або ж через автомобілі, що
рухаються у суміжних смугах. Це є
нормальним, автомобіль не
потребує технічного
обслуговування. Щоб скасувати
автоматичне гальмування, міцно
натисніть на педаль акселератора.Вимкнення та повторне
ввімкнення
Налаштування можна змінити в
меню персоналізації автомобіля на інформаційному дисплеї.
Потрібний параметр можна
вибрати в меню Налаштув. на
інформаційному дисплеї.
Персоналізація автомобіля 3 120.
Рекомендується вимикати цю
систему в меню персоналізації
автомобіля у таких випадках:
● під час буксирування автомобіля
● перед користуванням автоматичною автомийкою,
коли ввімкнено запалювання
● у разі пошкодження лобового скла поруч із камерою
● якщо пошкоджено передній бампер
Несправність
У випадку вимоги обслуговування
системи в інформаційному центрі
водія з'являється повідомлення.Якщо система не працює так, як
слід, відповідні повідомлення
автомобіля відображаються в
інформаційному центрі водія.
Повідомлення автомобіля 3 119.
Система допомоги під час паркування
Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Система допомоги під час
паркування переднім і заднім
ходом вимірює відстань між
автомобілем і перешкодами
попереду й позаду автомобіля.

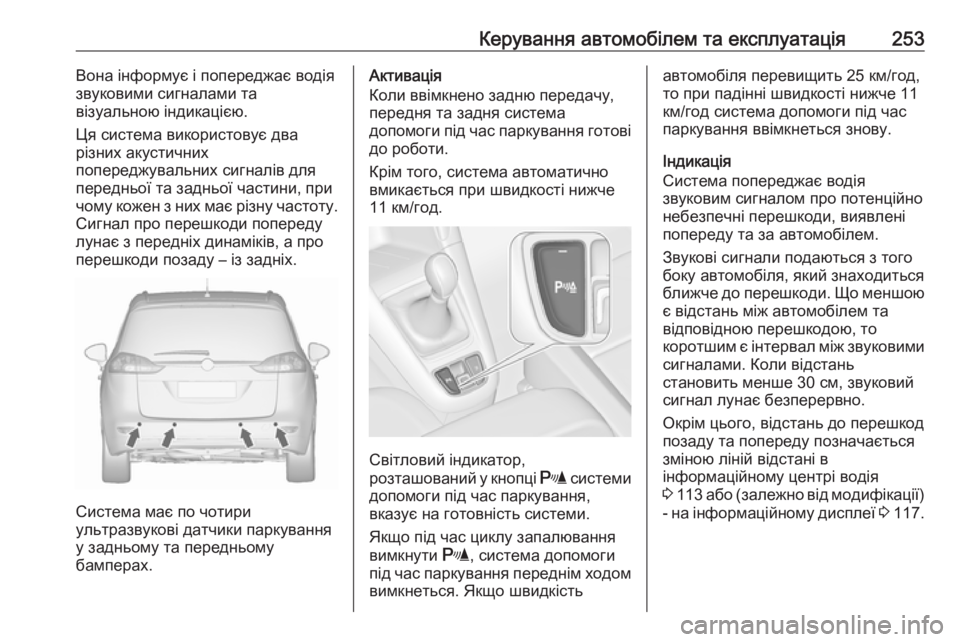

Керування автомобілем та експлуатація253Вона інформує і попереджає водія
звуковими сигналами та
візуальною індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Сигнал про перешкоди попереду
лунає з передніх динаміків, а про
перешкоди позаду – із задніх.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.
Крім того, система автоматично
вмикається при швидкості нижче
11 км/год.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час циклу запалювання
вимкнути r, система допомоги
під час паркування переднім ходом вимкнеться. Якщо швидкість
автомобіля перевищить 25 км/год,
то при падінні швидкості нижче 11
км/год система допомоги під час
паркування ввімкнеться знову.
Індикація
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 113 або (залежно від модифікації)
- на інформаційному дисплеї 3 117.

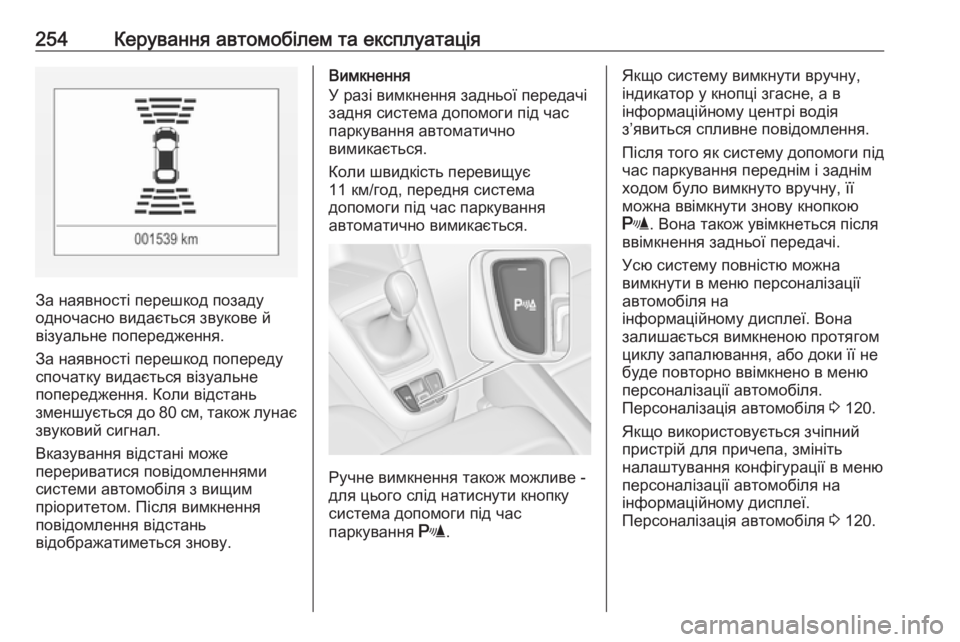

254Керування автомобілем та експлуатація
За наявності перешкод позаду
одночасно видається звукове й
візуальне попередження.
За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Вимкнення
У разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Якщо систему вимкнути вручну,
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення.
Після того як систему допомоги під
час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою протягом
циклу запалювання, або доки її не
буде повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 120.
Якщо використовується зчіпний
пристрій для причепа, змініть
налаштування конфігурації в меню
персоналізації автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 120.

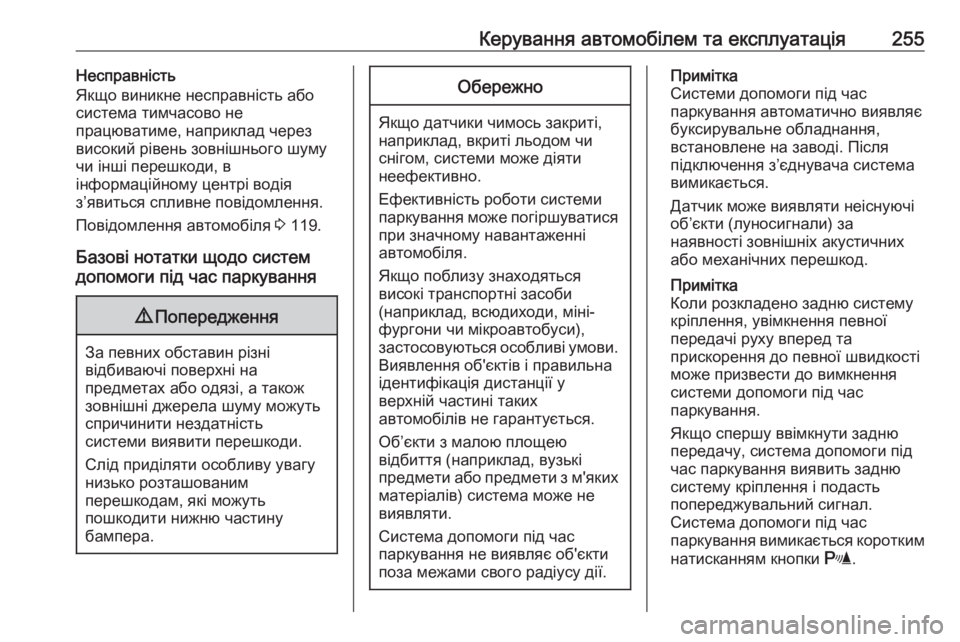

Керування автомобілем та експлуатація255Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення автомобіля 3 119.
Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Системи допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
встановлене на заводі. Після
підключення з’єднувача система
вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Примітка
Коли розкладено задню систему
кріплення, увімкнення певної
передачі руху вперед та
прискорення до певної швидкості
може призвести до вимкнення
системи допомоги під час
паркування.
Якщо спершу ввімкнути задню
передачу, система допомоги під
час паркування виявить задню
систему кріплення і подасть
попереджувальний сигнал.
Система допомоги під час
паркування вимикається коротким
натисканням кнопки r.

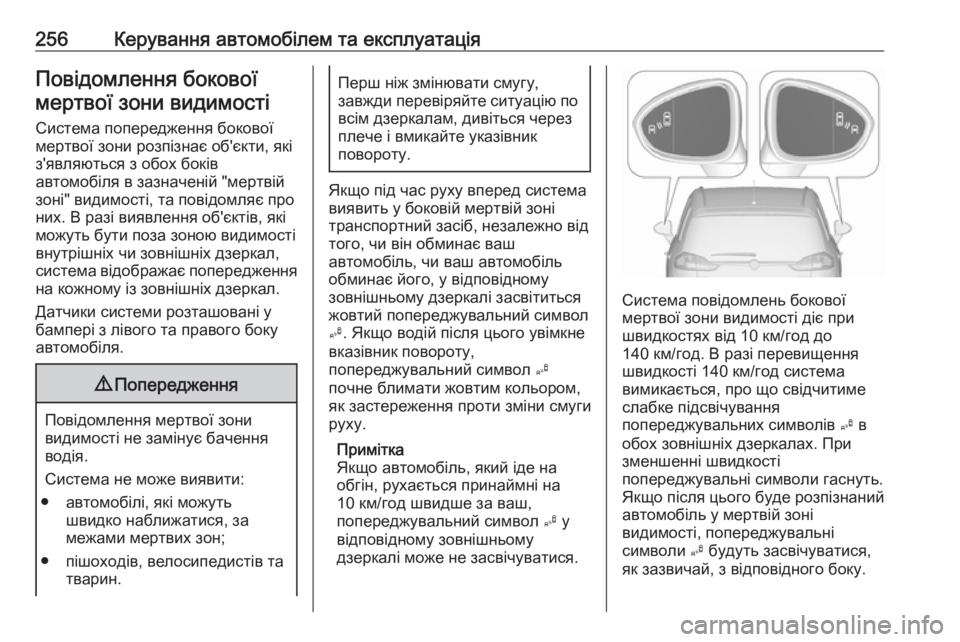

256Керування автомобілем та експлуатаціяПовідомлення боковоїмертвої зони видимості
Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій зоні" видимості, та повідомляє про
них. В разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,
система відображає попередження на кожному із зовнішніх дзеркал.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,
попереджувальний символ B у
відповідному зовнішньому
дзеркалі може не засвічуватися.
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.

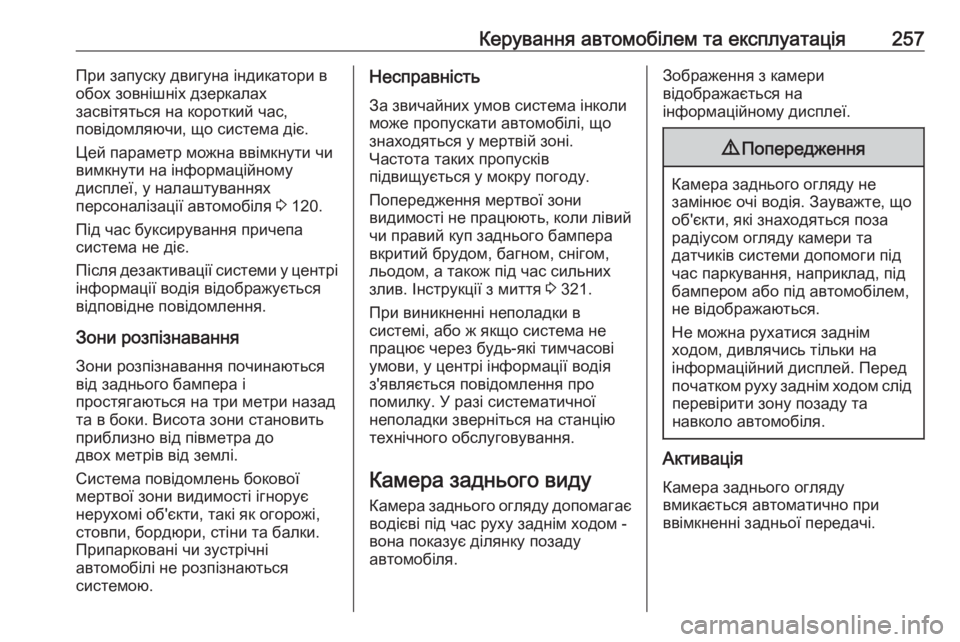

Керування автомобілем та експлуатація257При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Цей параметр можна ввімкнути чи
вимкнути на інформаційному
дисплеї, у налаштуваннях
персоналізації автомобіля 3 120.
Під час буксирування причепа
система не діє.
Після дезактивації системи у центрі
інформації водія відображується
відповідне повідомлення.
Зони розпізнавання Зони розпізнавання починаються
від заднього бампера і
простягаються на три метри назад
та в боки. Висота зони становить
приблизно від півметра до
двох метрів від землі.
Система повідомлень бокової
мертвої зони видимості ігнорує
нерухомі об'єкти, такі як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.Несправність
За звичайних умов система інколи може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 321.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у центрі інформації водія
з'являється повідомлення про
помилку. У разі систематичної
неполадки зверніться на станцію
технічного обслуговування.
Камера заднього видуКамера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей. Перед
початком руху заднім ходом слід перевірити зону позаду та
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.

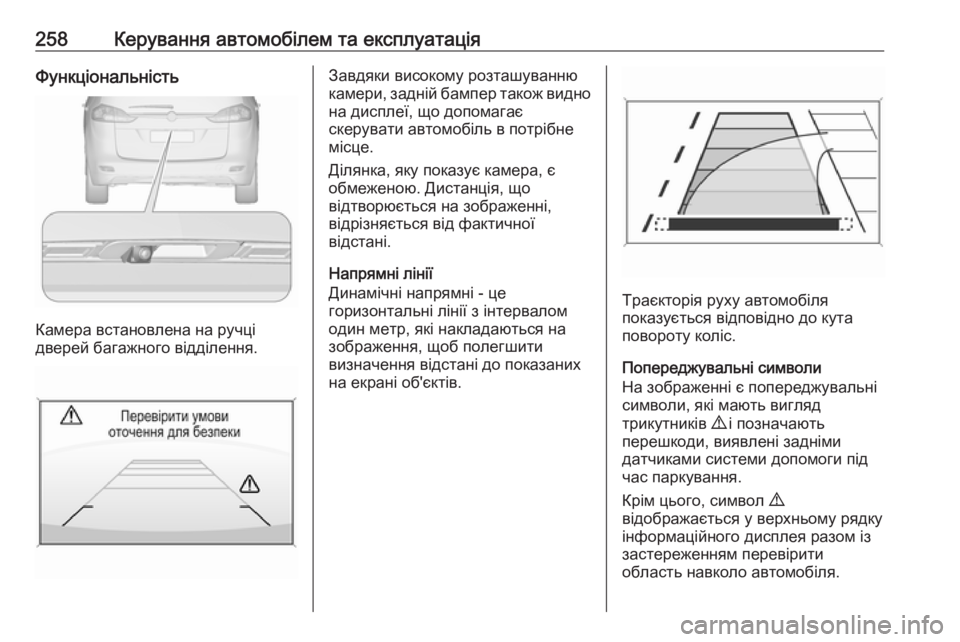

258Керування автомобілем та експлуатаціяФункціональність
Камера встановлена на ручці
дверей багажного відділення.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що допомагає
скерувати автомобіль в потрібне
місце.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
На зображенні є попереджувальні
символи, які мають вигляд
трикутників 9 і позначають
перешкоди, виявлені задніми
датчиками системи допомоги під
час паркування.
Крім цього, символ 9
відображається у верхньому рядку інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
