VÄLKOMMEN


Bildtext

Varning:

denna symbol används för att
signalera varningar som du
absolut måste beakta för din egen
säkerhet och andras säkerhet och
för att inte riskera att skada bilen.


Information:

denna symbol fäster din
uppmärksamhet på ytterligare
information som ges för att tillåta
en bättre användning av bilen.


Miljöskydd:


denna symbol används i samband
med råd som gäller miljöskydd.


Hänvisning till sida:

denna symbol hänvisar till sidor i
boken som beskriver funktionen
mer ingående. Tack för att du valt en 107.
Alla detaljer som gäller din 107, dvs.
komfort, säkerhet, körning och praktisk
information fi nns sedan längre fram i boken,
så att du till fullo kan uppskatta din nya bil
och så att bilkörningen blir ett verkligt nöje. Denna instruktionsbok är gjord för att
låta dig få ut det mesta av din 107 under
hela dess livslängd.
I början av boken fi nns en detaljerad
innehållsförteckning, följd av en
kortfattad presentation av bilen, som ger
dig en snabb överblick.
Varje modell som säljs kan vara utrustad
med endast en del av dessa detaljer,
beroende på bilens utrustningsnivå och på
särskilda förhållanden i varje land.

.
.
Innehåll
Signalhorn 48
Varningsblinkers 48
Parkeringsbroms 48
Nödbromshjälp (AFU) 49
ABS, REF och CSC 49
ASR och ESP 50
Säkerhetsbälten 51
Krockkuddar 54
Säkerhet
Varvräknare 19
Instrumenttavla 19
Kontrollampor 20
Kilometerräknare 23
Mätare 23
Inställning av tid 25
Körkontroll Snabbguide
Nycklar/fjärrkontroll 26
Dörrar 28
Elmanövrerade fönsterhissar 28
Bakre sidorutor 29
Baklucka 29
Bränsletank 30
Öppningar
Ventilation 33
Värme 34
Luftkonditionering 35
Backspeglar 37
Rattinställning 37
Framsäten 38
Baksäten 39
Komfor t Miljövänlig körning
Inredning 40
Inredning i bagageutrymmet 41
Anordningar i bilen
Växellådan 2-Tronic 42
Körning
Belysningsreglage 44
LED-varselljus 45
Strålkastarinställning 46
Ta k l a m p a 46
To r k a r r eglage 47
Sikt

Körkontroll
20





Kontrollampor
KontrollampaIndikeringOrsakÅtgärder/observationer



ParkeringsbromsFast sken.Parkeringsbromsen är åtdragen eller dåligt lossad. Lossa parkerin
gsbromsen för att släcka lampan och trampasamtidigt på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information finns under rubriken
"Parkeringsbroms".



STOP
Fast sken
tillsammans med en annan
kontrollampa, åtföljtav en ljudsignal.
Är kopplat till oljetrycketeller temperaturen på motorkylvätskan. Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.



Motoroljetryckk

Fast sken, kopplat
till STOP-lampan.För lågt oljetryck i motorn. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.



Bromssystem
Fast sken.Bromsvätskenivån har sjunkit avsevärt. F
yll på med en vätska som är godkänd av PEUGEOT.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bromss
ystemet om problemet kvarstår.
+


Fast sken,
till
sammans med ABS-lampan. Ett fel har u
ppstått i
bromssystemet. Stanna så for t som mö
jligt på ett säkert sätt. Parkera, stäng
av tändningen och vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.

1
VSC
Körkontroll
21


Låsningsfriabromsar (ABS)Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.



Antisladd- och antispinnssystemet(ESP/ASR)
Fast sken. ASR/ESP-systemet är aktiverat. Systemet optimerar bilens väggrepp och förbättrar dess stabilitet.


F
ast sken.Ett fel har uppstått i ASR /ESP-systemet. Låt en PEUGEOT-verkstad eller en annan kvalificeradverkstad kontrollera systemet.



Kylvät sket e mp erat urFast sken.Kylvätskans temperatur är
för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och kontrollera nivån. F
yll vid behov
på kylarvätska.
Vänd di
g till en PEUGEOT-verkstad eller en annankvalificerad verkstad om problemet kvarstår.



KrockkuddarTill
fälligt. Lyser i några sekunder och släcks när tändningen sätts på.
Ska slockna när motorn star tar.
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad
verkstad om den fortsätter lysa.
Blinkar.Ett fel har uppstått på minst enav krockkuddarna. Det finns risk för att krockkuddarna inte blåses upp vid en kraftig kollision. Låt en PEUGEOT-verkstad eller en annankvalificerad verkstad se över systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer

7
49 Säkerhet

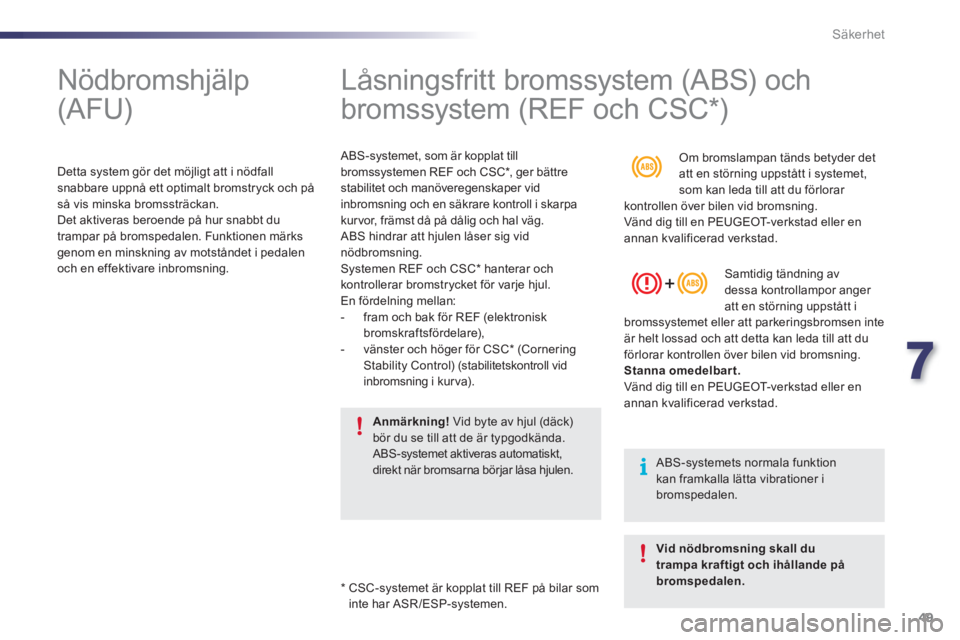

Nödbromshjälp
(AFU)


Detta system gör det möjligt att i nödfall snabbare uppnå ett optimalt bromstryck och påså vis minska bromssträckan.
Det aktiveras beroende på hur snabbt du
trampar på bromspedalen. Funktionen märks
genom en minskning av motståndet i pedalen
och en effektivare inbromsning.
*
CSC-s
ystemet är kopplat till REF på bilar som
inte har ASR/ESP-systemen.














Låsningsfritt bromssystem (ABS) och
bromssystem (REF och CSC * )


ABS-systemet, som är kopplat till
bromss
ystemen REF och CSC * , ger bättre
stabilitet och manöveregenskaper vid inbromsning och en säkrare kontroll i skarpa kurvor, främst då på dålig och hal väg.
ABS hindrar att hjulen låser sig vid nödbromsning. Systemen REF och CSC *
hanterar ochkontrollerar bromstrycket för varje hjul.En fördelning mellan:
- fram och bak för REF (elektronisk bromskraftsfördelare),
- vänster och höger för CSC * (CorneringStability Control) (stabilitetskontroll vid
inbromsning i kur va).
Anmärkning!Vid byte av hjul (däck)
bör du se till att de är typgodkända. ABS-systemet aktiveras automatiskt, direkt när bromsarna börjar låsa hjulen.
Om bromslampan tänds betyder detatt en störning uppstått i systemet, som kan leda till att du förlorar
kontrollen över bilen vid bromsning.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.

Samtidig tändning av dessa kontrollampor anger
att en störning uppstått i
bromss
ystemet eller att parkeringsbromsen inte är helt lossad och att detta kan leda till att duförlorar kontrollen över bilen vid bromsning.
Stanna omedelbart. Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.

ABS-systemets normala funktion kan framkalla lätta vibrationer i bromspedalen.
Vid nödbromsning skall du trampa kraftigt och ihållande påbromspedalen.

VSC
50Säkerhet

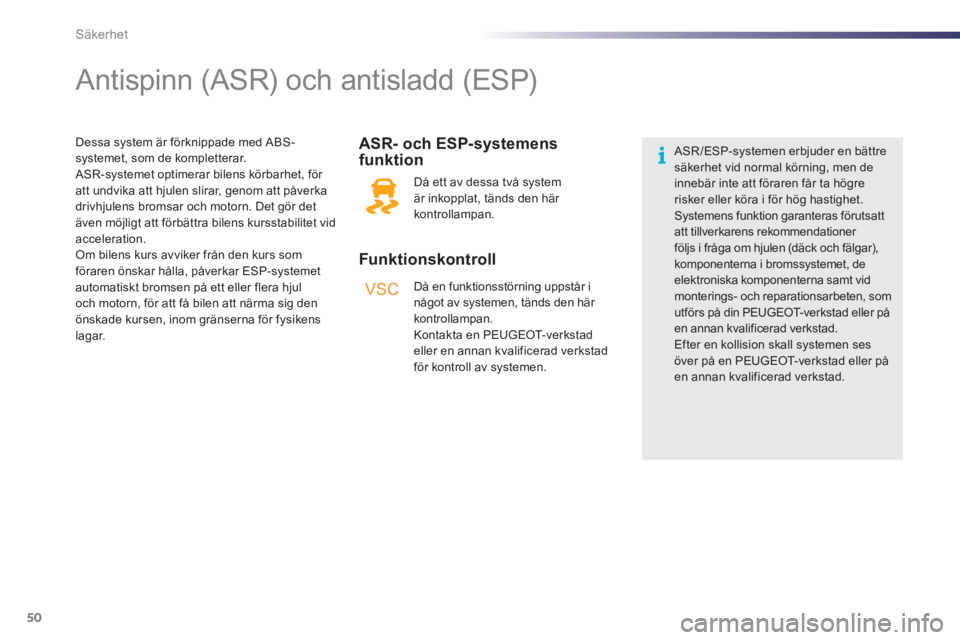

Antispinn (ASR) och antisladd (ESP)


Funktionskontroll
ASR- och ESP-s
ystemens
funktion

Då ett av dessa två systemär inkopplat, tänds den här
kontrollampan.
Då en funktionsstörnin
g uppstår i något av systemen, tänds den här kontrollampan.
Kontakta en PEUGEOT-verkstadeller en annan kvalificerad verkstad för kontroll av systemen. Dessa system är
förknippade med ABS-
systemet, som de kompletterar.
ASR-systemet optimerar bilens körbarhet, för att undvika att hjulen slirar, genom att påverka
drivhjulens bromsar och motorn. Det gör det även möjligt att förbättra bilens kursstabilitet vid
acceleration. Om bilens kurs avviker från den kurs som
föraren önskar hålla, påverkar ESP-systemet automatiskt bromsen på ett eller flera hjul
och motorn, för att få bilen att närma sig den
önskade kursen, inom gränserna för fysikens
lagar.


ASR/ESP-systemen erbjuder en bättresäkerhet vid normal körning, men deinnebär inte att föraren får ta högrerisker eller köra i för hög hastighet.Systemens funktion garanteras förutsatt att tillverkarens rekommendationer följs i fråga om hjulen (däck och fälgar), komponenterna i bromssystemet, de elektroniska komponenterna samt vid monterings- och reparationsarbeten, som utförs på din PEUGEOT-verkstad eller på en annan kvalificerad verkstad. Efter en kollision skall systemen ses över på en PEUGEOT-verkstad eller på en annan kvalificerad verkstad.

9
73 Praktisk information
*
Säkringar som finns bakom instrumenttavlan. Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad för att byta dem.
SäkringAmperetal(A)Funk tioner
110Bromsljus - ABS - Växellådan 2-Tronic
225Centrallås - Fjärrstyrning
320Borttagning av is på bakruta
47, 5Baklyktor - Skyltbelysning - Instrumenttavla - Display - Strålkastarinställning - LED-varselljus - Positionsljus
57,5Diagnosuttag
67, 5Växellådan 2-Tronic - Dimljus bak - ESP - LED-varselljus - Instrumenttavla - Varvräknare
7-
Används inte
87,5
ABS/ESP - Ser vostyrning - Motorkylfläkt
910Backljus - Centrallås - Elfönsterhissar - Defroster bakruta - Hastighetsmätare - Luftkonditionering - Värme -Var vräknare - Fjärrstyrning
1020Torkare och spolare fram och bak
1115Bilradio - 12 V-uttag (max. 120 W)
127, 5Bakrutedefroster - ABS - Motorkylfläkt - Torkare och spolare fram och bak - Ser vostyrning - Centrallås -
Luftkonditionering - Värme - Elfönsterhissar - Hastighetsmätare - Var vräknare - Fjärrstyrning - Backljus
1315Krockkuddar - Bränsleinsprutning - Växellådan 2-Tronic - Instrumenttavla - Var vräknare - LED-varselljus
147, 5Luftkonditionering - Värme
15 *40Bilradio - 12 V-uttag - Torkare och spolare fram och bak - Servostyrning - ABS/ESP - Motorkylfläkt
16 * 30Fönsterhissar
17 *40Luftkonditionering - Värme

9
75 Praktisk information
SäkringAmperetal(A)Funktioner
15 LED-vareselljus
220
Dimstrålkastare fram
310
Vänster framljus
410
Höger framljus
57,5
Växellådan 2-Tronic - Bränsleinsprutning
67, 5
Växellådan 2-Tronic - Bränsleinsprutning
730
LED-varselljus - Dimstrålkastare fram


825
ABS
30
ABS/ESP (med VSC)
930
Startmotor - Bakrutedefroster - ABS -Motorkylfläkt - Torkare och spolare fram och bak - Ser vostyrning - Centrallås -Luftkonditionering - Värme - Elfönsterhissar -Hastighetsmätare - Varvräknare -Fjärrstyrning - Backljus - Krockkuddar - Bränsleinsprutning - Växellådan 2-Tronic - Instrumenttavla - LED-varselljus
SäkringAmperetal(A)Funktioner
1010 Varningsblinkers - Instrumenttavla -Varvräknare - Blinkers
1120
Vänster framljus - Höger framljus
1215
Taklampa - Hastighetsmätare - Bilradio - Instrumenttavla - Varvräknare
1315
Bränsleinsprutning - Motorkylfläkt
1410
Signalhorn
157, 5
Reservsäkring
1610 Reservsäkring
1715
Reservsäkring
1850
Växellådan 2-Tronic
1930 / 40
Motorkylfläkt
20
40 ABS
50 ABS/ESP (med VSC)
2150 Servostyrning

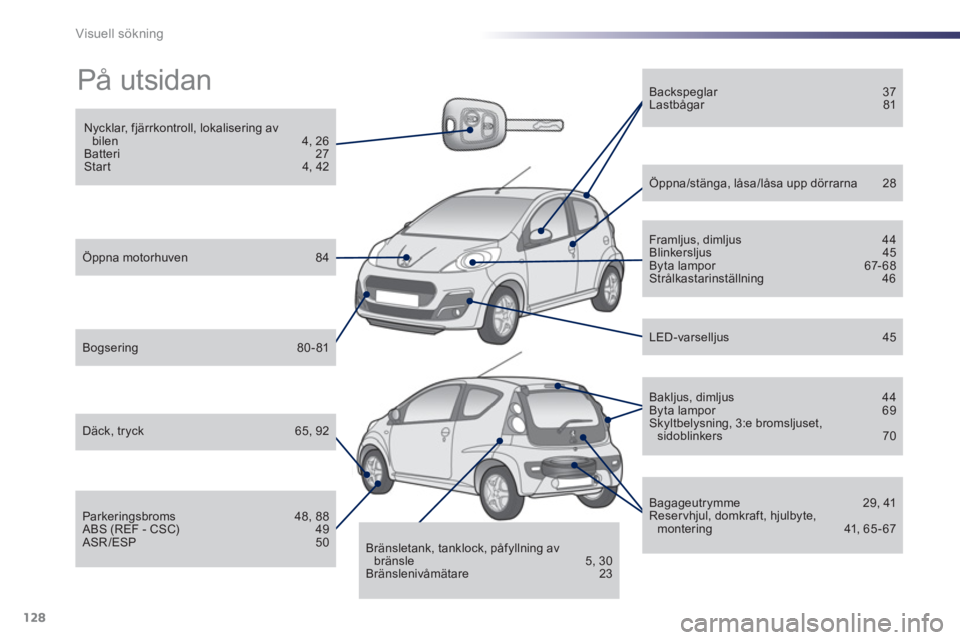

128Visuell sökning
På utsidan


Nycklar, fjärrkontroll, lokalisering avbilen 4, 26
Batteri 27
Star t 4, 42


Öppna motorhuven 84


Bogsering 80-81


Däck, tryck 65, 92


Parkeringsbroms 48, 88
ABS (REF - CSC) 49
ASR/ESP 50

Bränsletank, tanklock, påfyllning av bränsle 5, 30
Bränslenivåmätare 23


Backspeglar 37
Lastbågar 81


Öppna/stänga, låsa/låsa upp dörrarna 28


Framljus, dimljus 44
Blinkersljus 45
Byta lampor 67-68
Strålkastarinställning 46


Bagageutrymme 29, 41
Reservhjul, domkraft, hjulbyte,montering 41, 65 - 67

Bakljus, dimljus 44
Byta lampor 69
Skyltbelysning, 3:e bromsljuset, sidoblinkers 70

LED-varselljus 45

.
133 Alfabetiskt register
ABS ...............................................................49ABS-system ..................................................49Anordningar inne i bilen ................................40ASR...............................................................50ASR-system..................................................50Avfrostning....................................................33Avimning........................................................33
Bluetooth (handsfreeutrustning).................104
Bluetooth-ljudströmning ..............................103Bogsera en bil ...............................................80Bortkoppling av passagerarens krockkudde ...............................................55Borttagning av hjul........................................65Borttagning och montering av säkring.........71Bromsar.........................................................r88Bromsbelägg .................................................88Bromsljus ......................................................69Bromsskivor..................................................r88Bromssystem ................................................ 49Bromsvätskenivå...........................................86Bränsle........................................17, 23, 30,31Bränsleförbrukning............................17,23,30Bränslemätare.........................................23,30Bränslereserv..........................................23,30Bränsletank .............................................23,30Bränsletankens volym ...................................30Byte av batteri i fjärrkontrollen......................27Byte av glödlampor.......................................r68Byte av hjul....................................................65Byte av kupéfilter..........................................r88Byte av lampa.........................................67,68Byte av luftfilter.............................................r88Byte av oljefilter.............................................88Byte av säkring.............................................71
CD-spelare/CD-växlare.......................124-127CD-växlare...........................................124-127CD/MP3 .................................................98-100CD/MP3-spelare...................................99,100Centrallås ......................................................26
A
C
Dimbakljus ...............................................44, 69Dimstrålkastare fram...............................44, 68Direction assistée .........................................22Display...........................................................23Domkraft.......................................................65Däck..............................................................17Däcktryck................................................17,92Dörrar............................................................r28
EcoDriving.....................................................17Ekonomisk körning........................................17Elektronisk startspärr....................................r27ESP-system..................................................50Extra uttag......................................40, 117, 118
E
Framsäten.....................................................38Funk tionsläget Easy (automatisk funktion)......42Funk tionsstörning i krockkuddar.............54, 55Fästen ISOFIX ..............................................62Fjärrkontroll ............................................. 26, 27Fönsterhissar................................................r28För varingsfack........................................40,41
F
Backljus .........................................................69Backspegel, inre...........................................37Backspeglar, yttre.........................................37Bagagelucka ................................................. 41Bakljus...............................................44,69, 70Bakruta (avfrostning)..............................34, 35Bakrutor.........................................................r29Baksäten.......................................................39Barn .........................................................28,63Barn (säkerhet) .............................................28Batteri ................................................76-78,88Behållare för spolar vätska ............................87Belysning .................................................44, 68Belysning fram..................................44, 67, 68Belysningsreglage........................................44Bensinmotor..................................................r31Bilbälten......................................22, 51,53,59Bilbarnstolar......................................r57, 59,60Bilbarnstolar, vanliga.....................................59Bilbarnstolar ISOFIX ...............................63,64Bilradio (allmänt) ............................25, 117,118Bilradio (CD-spelare/CD-växlare) ........124-127Bilradio (radio).............................119,120,122Blinkers..............................................44, 67-70
B
D
Glömd belysning...........................................44
G
