PEUGEOT 107 2012 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 107, Model: PEUGEOT 107 2012Pages: 140, PDF Dimensioni: 4.07 MB
Page 1 of 140
Page 2 of 140

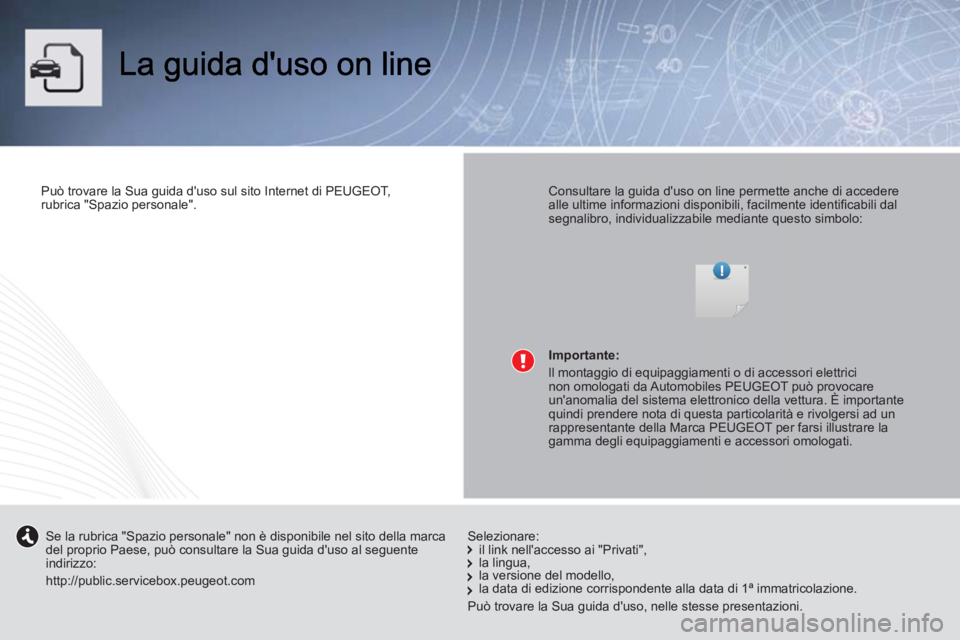

Può trovare la Sua guida d'uso sul sito Internet di PEUGEOT,
rubrica "Spazio personale".
Consultare la guida d'uso on line permette anche di accedere
alle ultime informazioni disponibili, facilmente identifi cabili dal
segnalibro, individualizzabile mediante questo simbolo:
Se la rubrica "Spazio personale" non è disponibile nel sito della marca
del proprio Paese, può consultare la Sua guida d'uso al seguente
indirizzo:
http://public.servicebox.peugeot.com il link nell'accesso ai "Privati",
la lingua,
la versione del modello,
la data di edizione corrispondente alla data di 1ª immatricolazione.
Importante
:
ll montaggio di equipaggiamenti o di accessori elettrici
non omologati da Automobiles PEUGEOT può provocare
un'anomalia del sistema elettronico della vettura. È importante
quindi prendere nota di questa particolarità e rivolgersi ad un
rappresentante della Marca PEUGEOT per farsi illustrare la
gamma degli equipaggiamenti e accessori omologati.
Selezionare:
Può trovare la Sua guida d'uso, nelle stesse presentazioni.
Page 3 of 140

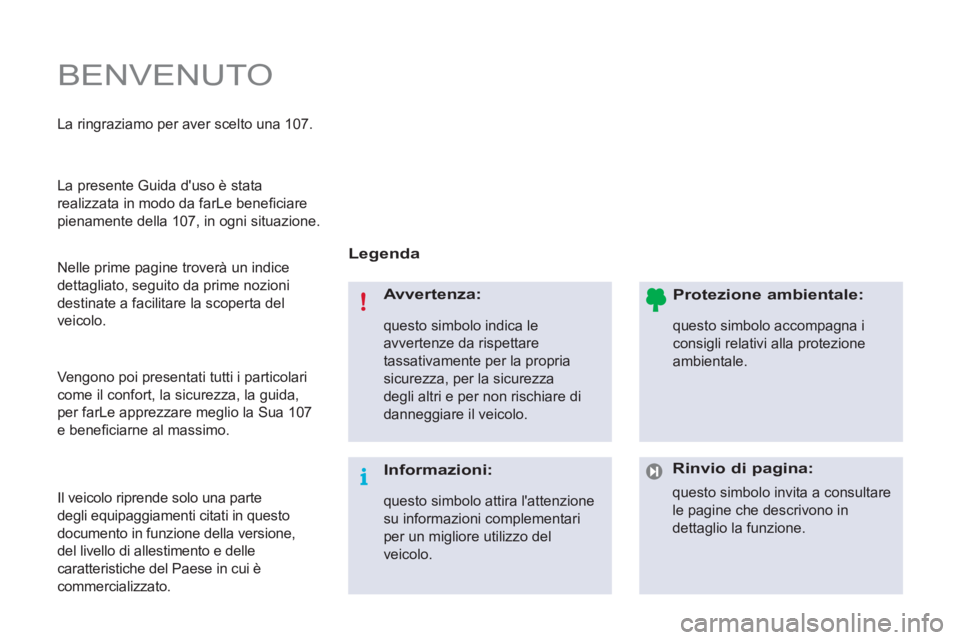

BENVENUTO
Legenda
Avvertenza:
questo simbolo indica le
avvertenze da rispettare
tassativamente per la propria
sicurezza, per la sicurezza
degli altri e per non rischiare di
danneggiare il veicolo.
Informazioni:
questo simbolo attira l'attenzione
su informazioni complementari
per un migliore utilizzo del
veicolo.
Protezione ambientale:
questo simbolo accompagna i
consigli relativi alla protezione
ambientale.
Rinvio di pagina:
questo simbolo invita a consultare
le pagine che descrivono in
dettaglio la funzione. La ringraziamo per aver scelto una 107.
Vengono poi presentati tutti i particolari
come il confort, la sicurezza, la guida,
per farLe apprezzare meglio la Sua 107
e benefi ciarne al massimo. La presente Guida d'uso è stata
realizzata in modo da farLe benefi ciare
pienamente della 107, in ogni situazione.
Nelle prime pagine troverà un indice
dettagliato, seguito da prime nozioni
destinate a facilitare la scoperta del
veicolo.
Il veicolo riprende solo una parte
degli equipaggiamenti citati in questo
documento in funzione della versione,
del livello di allestimento e delle
caratteristiche del Paese in cui è
commercializzato.
Page 4 of 140
.
.

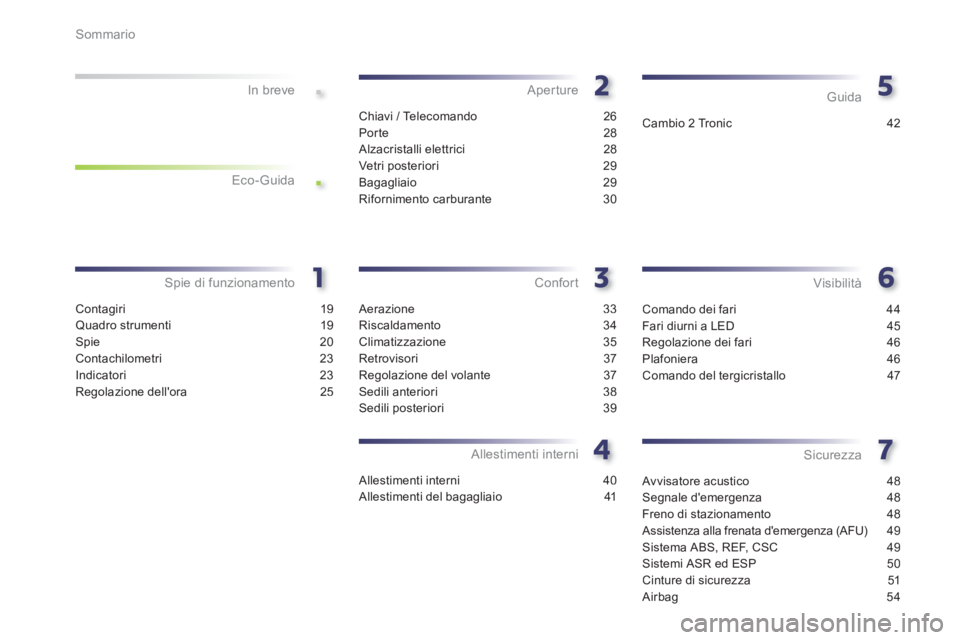

Sommario
Avvisatore acustico 48
Segnale d'emergenza 48
Freno di stazionamento 48
Assistenza alla frenata d'emergenza (AFU)49
Sistema ABS, REF, CSC 49
Sistemi ASR ed ESP 50
Cinture di sicurezza 51
Airbag 54
Sicurezza
Contagiri 19
Quadro strumenti 19
Spie 20
Contachilometri 23
Indicatori 23
Regolazione dell'ora 25
Spie di funzionamentoIn breve
Chiavi / Telecomando 26
Porte 28
Alzacristalli elettrici 28
Vetr i posteriori 29
Bagagliaio 29
Rifornimento carburante 30
Aperture
Aerazione 33
Riscaldamento 34
Climatizzazione 35
Retrovisori 37
Regolazione del volante 37
Sedili anteriori 38
Sedili posteriori 39
Confort Eco- Guida
Allestimenti interni 40
Allestimenti del bagagliaio 41
Allestimenti interni
Cambio 2 Tronic 42
Guida
Comando dei fari 44
Fari diurni a LED 45
Regolazione dei fari 46
Plafoniera 46
Comando del tergicristallo 47
Visibilità
Page 5 of 140
.
.

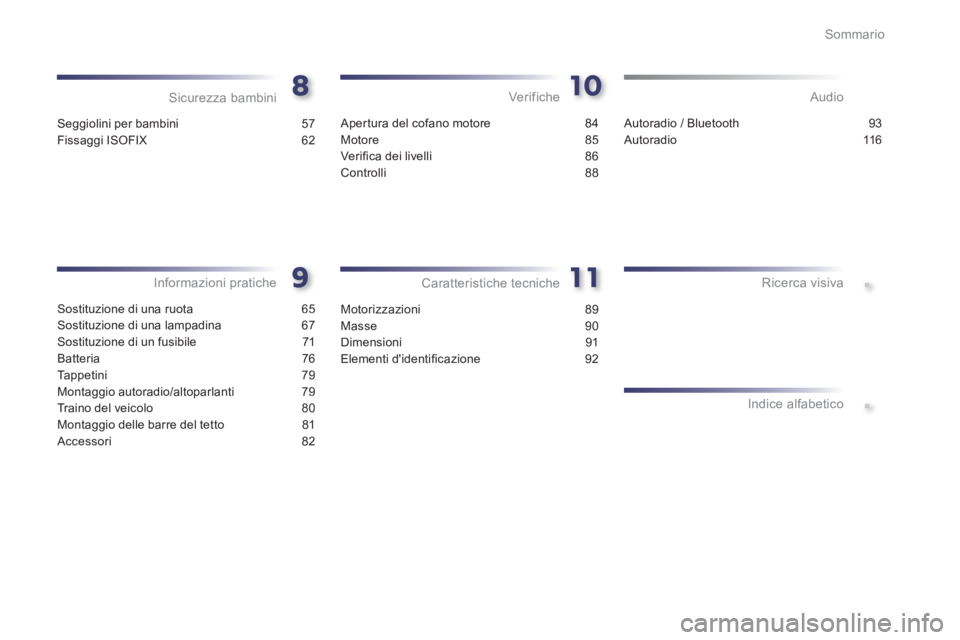

Sommario
Seggiolini per bambini 57
Fissaggi ISOFIX 62
Sicurezza bambini
Sostituzione di una ruota 65
Sostituzione di una lampadina 67
Sostituzione di un fusibile 71
Batteria 76
Ta p p e t i n i 79
Montaggio autoradio/altoparlanti 79
Traino del veicolo 80
Montaggio delle barre del tetto 81
Accessori 82
Informazioni pratiche
Autoradio / Bluetooth 93
Autoradio 116
Audio
Indice alfabeticoRicerca visiva
Aper tura del cofano motore 84
Motore 85
Ver ifi ca dei livelli 86
Controlli 88
Ver if iche
Motorizzazioni 89
Masse 90
Dimensioni 91
Elementi d'identifi cazione 92
Caratteristiche tecniche
Page 6 of 140
In breve
4

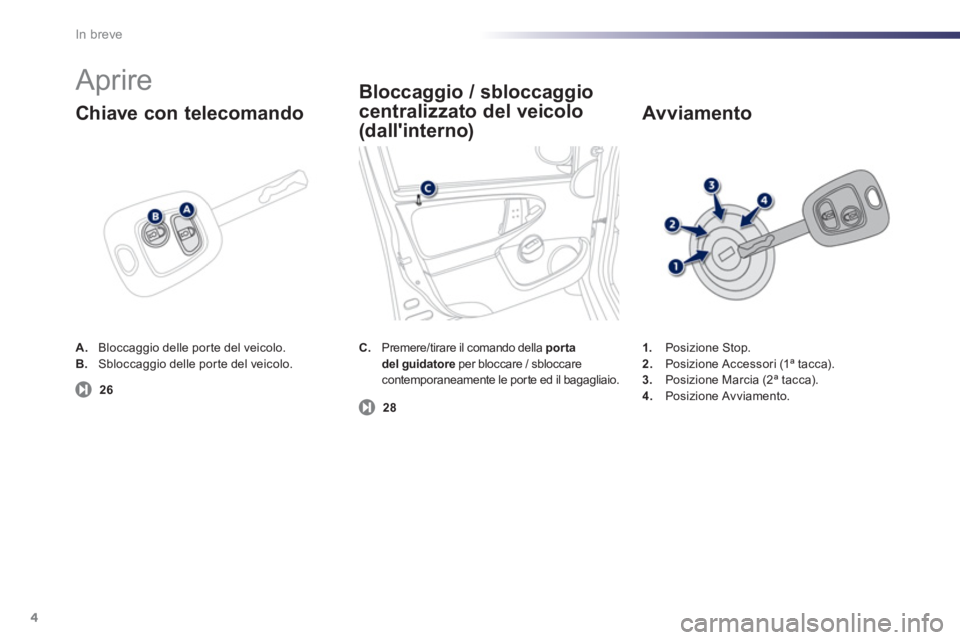

Aprire
C.
Premere/tirare il comando dellaporta
del guidatore per bloccare / sbloccarecontemporaneamente le por te ed il bagagliaio.
1. Posizione Stop. 2.Posizione Accessori (1ª tacca).3.Posizione Marcia (2ª tacca).4.
Posizione Av viamento.
A.
Bloccaggio delle por te del veicolo.B.Sbloccaggio delle por te del veicolo.
Chiave con telecomando
Blocca
ggio / sbloccaggio
centralizzato del veicolo
(dall'interno)
Av viamento
26
28
Page 7 of 140
.In breve
5

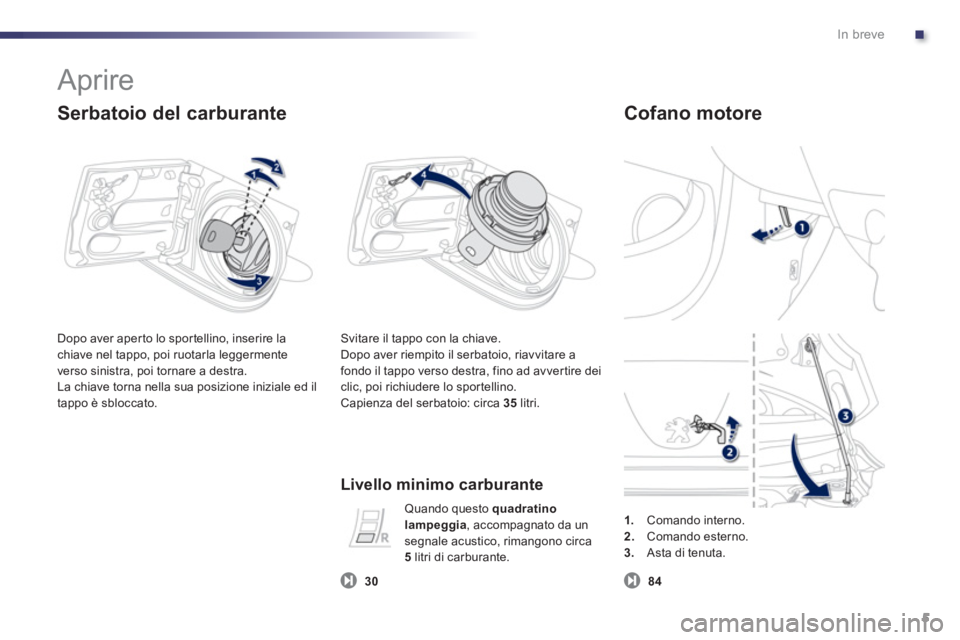

Quando questo quadratinolampeggia
, accompagnato da un segnale acustico, rimangono circa 5
litri di carburante.
1.
Comando interno. 2.Comando esterno. 3.Asta di tenuta.
Livello minimo carburante
Svitare il tappo con la chiave.
Dopo aver riempito il serbatoio, riavvitare a
fondo il tappo verso destra, fino ad avver tire dei
clic, poi richiudere lo spor tellino.Capienza del serbatoio: circa 35 litri. Dopo aver aperto lo sportellino, inserire la
chiave nel tappo, poi ruotarla leggermente
verso sinistra, poi tornare a destra.
La chiave torna nella sua posizione iniziale ed il
tappo è sbloccato.
Aprire
Serbatoio del carburante
Cofano motore
3084
Page 8 of 140
In breve
6

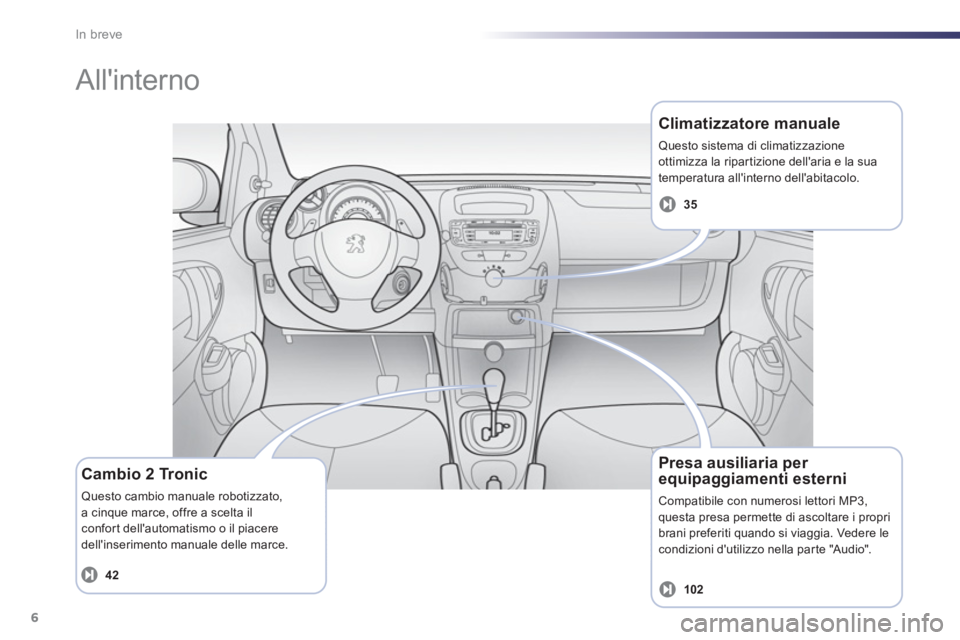

Climatizzatore manuale
Questo sistema di climatizzazione
ottimizza la ripar tizione dell'aria e la sua temperatura all'interno dell'abitacolo.
Cambio 2 Tronic
Questo cambio manuale robotizzato,a cinque marce, offre a scelta ilconfort dell'automatismo o il piacere
dell'inserimento manuale delle marce.
Presa ausiliaria per equipaggiamenti esterni
Compatibile con numerosi lettori MP3,questa presa permette di ascoltare i propri
brani preferiti quando si viaggia. Vedere lecondizioni d'utilizzo nella parte "Audio".
All'interno
102
35
42
Page 9 of 140
.In breve
7
1. Comando d'aper tura del cofano motore 2.Regolazione dei proiettori 3.Disattivazione dell'Airbag del passeggero 4.Aeratore laterale orientabile e chiudibile5.Comando dei fari e degli indicatori di direzione
6. Airbag frontale guidatore
Av visatore acustico
7.Scatola fusibili nel cruscotto (sotto al
rivestimento del quadro strumenti, a destra
e a sinistra) 8. Contagiri 9.Comando del retrovisore esterno latopasseggero
10. Comandi sotto al volante del cambio
2 Tronic
11. Comando elettrico dell'alzacristallo latopasseggero
12. Leva del cambio
13.Portabicchieri
14. Regolazione altezza volante
Posto di guida
Page 10 of 140
In breve
8
1. Comando del retrovisore esterno latoguidatore 2.Quadro strumenti 3.Comando del tergicristallo4.
Antifurto e contatto
5. Segnale d'emergenza
6.Contenitori
7. Griglia di diffusione
8.Bocchetta di sbrinamento edisappannamento del parabrezza9.
Airbag frontale passeggero 10.Aeratore laterale orientabile e chiudibile11.
Cassettino portaoggetti12 .
Autoradio13.Comandi dell'aerazione, del riscaldamentoo dell'aria condizionata14.Presa ausiliaria per equipaggiamentiportatili 15.Contenitori portaoggetti16.
Presa 12 V (120 W max) 17.Freno di stazionamento 18.Comando elettrico dell'alzacristallo lato guidatore
Posto di guida
