PEUGEOT 107 2012 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 107, Model: PEUGEOT 107 2012Pages: 140, PDF Size: 4.05 MB
Page 1 of 140
Page 2 of 140

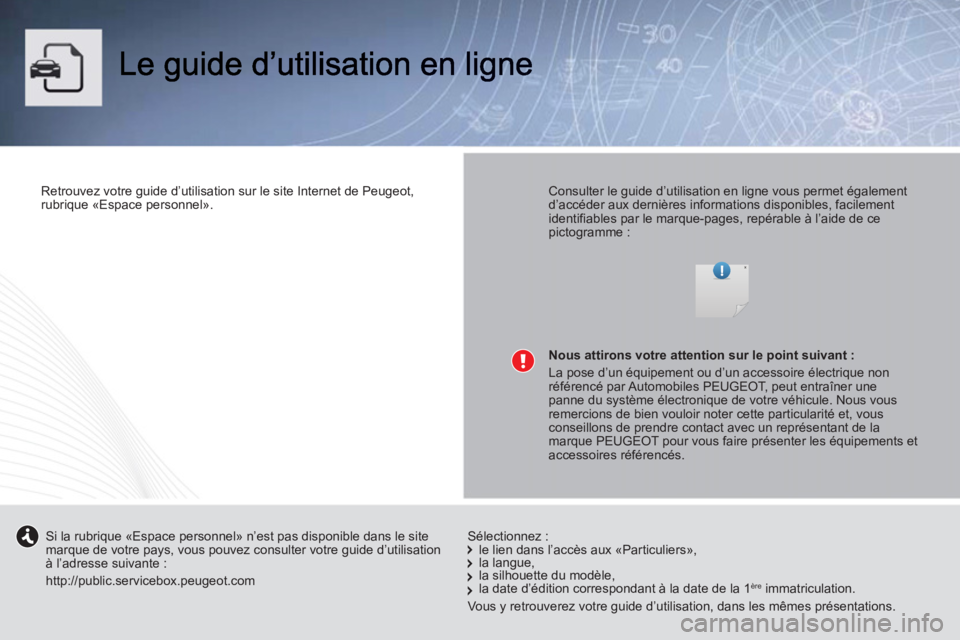

Retrouvez votre guide d’utilisation sur le site Internet de Peugeot,
rubrique «Espace personnel».
Consulter le guide d’utilisation en ligne vous permet également
d’accéder aux dernières informations disponibles, facilement
identifiables par le marque-pages, repérable à l’aide de ce
pictogramme :
Si la rubrique «Espace personnel» n’est pas disponible dans le site
marque de votre pays, vous pouvez consulter votre guide d’utilisation
à l’adresse suivante :
http://public.servicebox.peugeot.com le lien dans l’accès aux «Particuliers»,
la langue,
la silhouette du modèle,
la date d’édition correspondant à la date de la 1
ère
immatriculation.
Nous attirons votre attention sur le point suivant :
La pose d’un équipement ou d’un accessoire électrique non
référencé par Automobiles PEUGEOT, peut entraîner une
panne du système électronique de votre véhicule. Nous vous
remercions de bien vouloir noter cette particularité et, vous
conseillons de prendre contact avec un représentant de la
marque PEUGEOT pour vous faire présenter les équipements et
accessoires référencés.
Sélectionnez :
Vous y retrouverez votre guide d’utilisation, dans les mêmes présentations.
Page 3 of 140

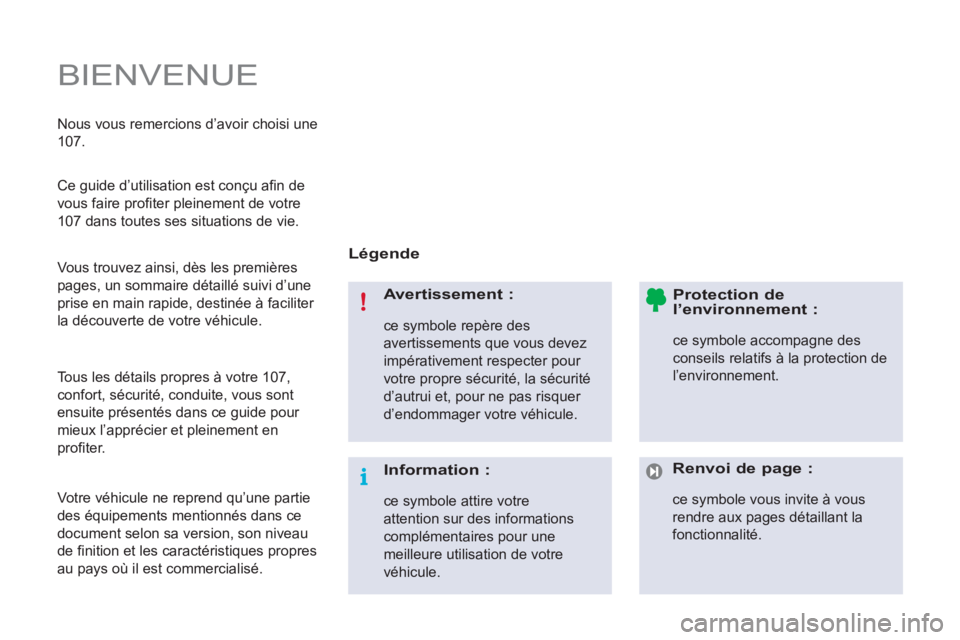

BIENVENUE
Légende
Avertissement :
ce symbole repère des
avertissements que vous devez
impérativement respecter pour
votre propre sécurité, la sécurité
d’autrui et, pour ne pas risquer
d’endommager votre véhicule.
Information :
ce symbole attire votre
attention sur des informations
complémentaires pour une
meilleure utilisation de votre
véhicule.
Protection de
l’environnement :
ce symbole accompagne des
conseils relatifs à la protection de
l’environnement.
Renvoi de page :
ce symbole vous invite à vous
rendre aux pages détaillant la
fonctionnalité. Nous vous remercions d’avoir choisi une
107.
Tous les détails propres à votre 107,
confort, sécurité, conduite, vous sont
ensuite présentés dans ce guide pour
mieux l’apprécier et pleinement en
profiter. Ce guide d’utilisation est conçu afin de
vous faire profiter pleinement de votre
107 dans toutes ses situations de vie.
Vous trouvez ainsi, dès les premières
pages, un sommaire détaillé suivi d’une
prise en main rapide, destinée à faciliter
la découverte de votre véhicule.
Votre véhicule ne reprend qu’une partie
des équipements mentionnés dans ce
document selon sa version, son niveau
de finition et les caractéristiques propres
au pays où il est commercialisé.

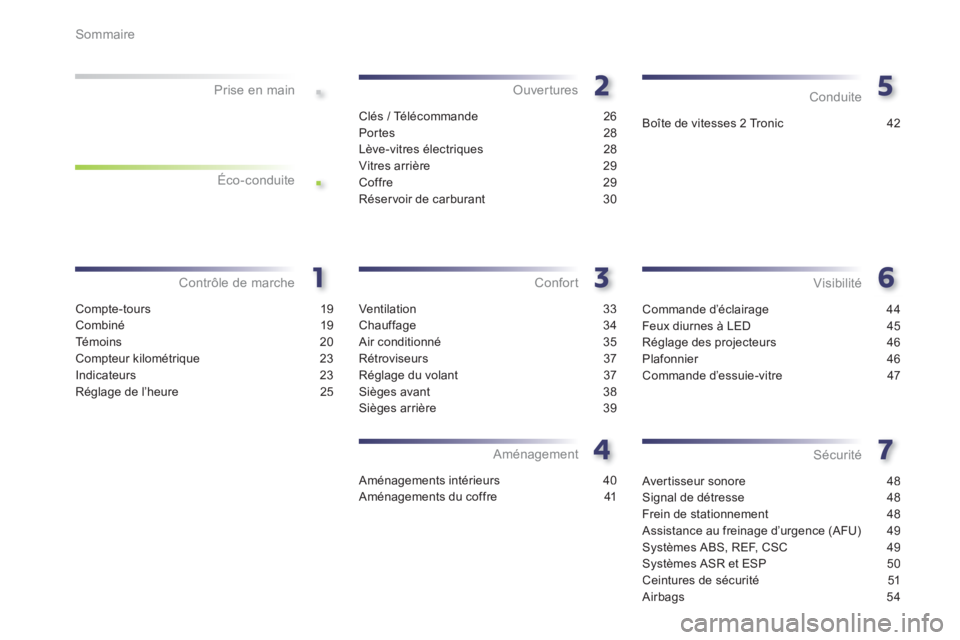

Page 4 of 140
.
.
Sommaire
Avertisseur sonore 48
Signal de détresse 48
Frein de stationnement 48
Assistance au freinage d’urgence (AFU) 49
Systèmes ABS, REF, CSC 49
Systèmes ASR et ESP 50
Ceintures de sécurité 51
Airbags 54
Sécurité
Compte-tours 19
Combiné 19
Témoins 20
Compteur kilométrique 23
Indicateurs 23
Réglage de l’heure 25
Contrôle de marchePrise en main
Clés / Té l é c o m m a n d e 26
Portes 28
Lève-vitres électriques 28
Vitres arrière 29
Coffre 29
Réservoir de carburant 30
Ouvertures
Ventilation 33
Chauffage 34
Air conditionné 35
Rétroviseurs 37
Réglage du volant 37
Sièges avant 38
Sièges arrière 39
Confort Éco-conduite
Aménagements intérieurs 40
Aménagements du coffre 41
Aménagement
Boîte de vitesses 2 Tronic 42
Conduite
Commande d’éclairage 44
Feux diurnes à LED 45
Réglage des projecteurs 46
Plafonnier 46
Commande d’essuie-vitre 47
Visibilité
Page 5 of 140
.
.

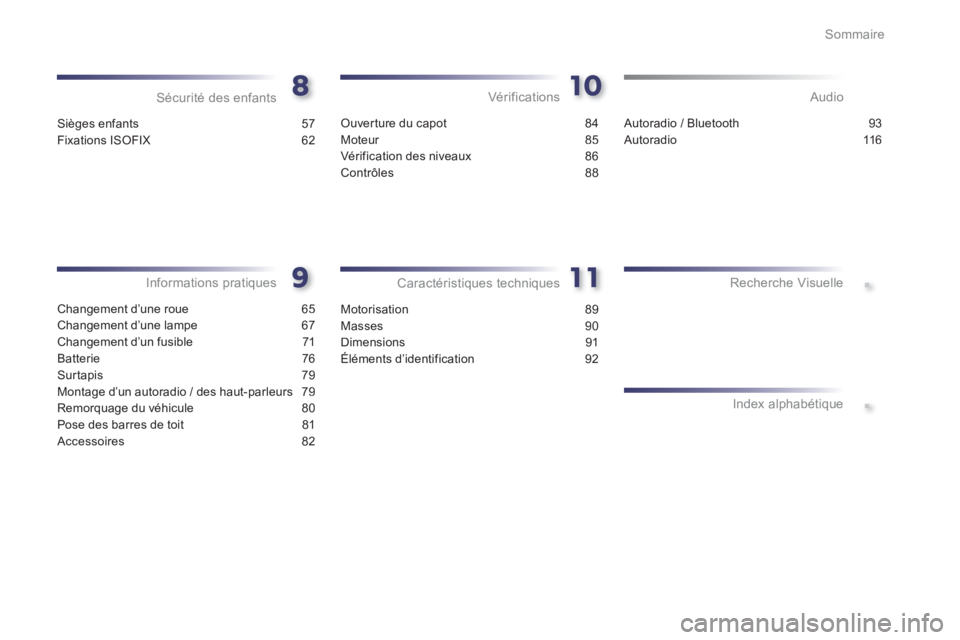

Sommaire
Sièges enfants 57
Fixations ISOFIX 62
Sécurité des enfants
Changement d’une roue 65
Changement d’une lampe 67
Changement d’un fusible 71
Batterie 76
Surtapis 79
Montage d’un autoradio / des haut-parleurs 79
Remorquage du véhicule 80
Pose des barres de toit 81
Accessoires 82
Informations pratiques
Autoradio / Bluetooth 93
Autoradio 116
Audio
Index alphabétique Recherche Visuelle
Ouver ture du capot 84
Moteur 85
Vérification des niveaux 86
Contrôles 88
Vér if ic ations
Motorisation 89
Masses 90
Dimensions 91
Éléments d’identification 92
Caractéristiques techniques
Page 6 of 140
Prise en main
4

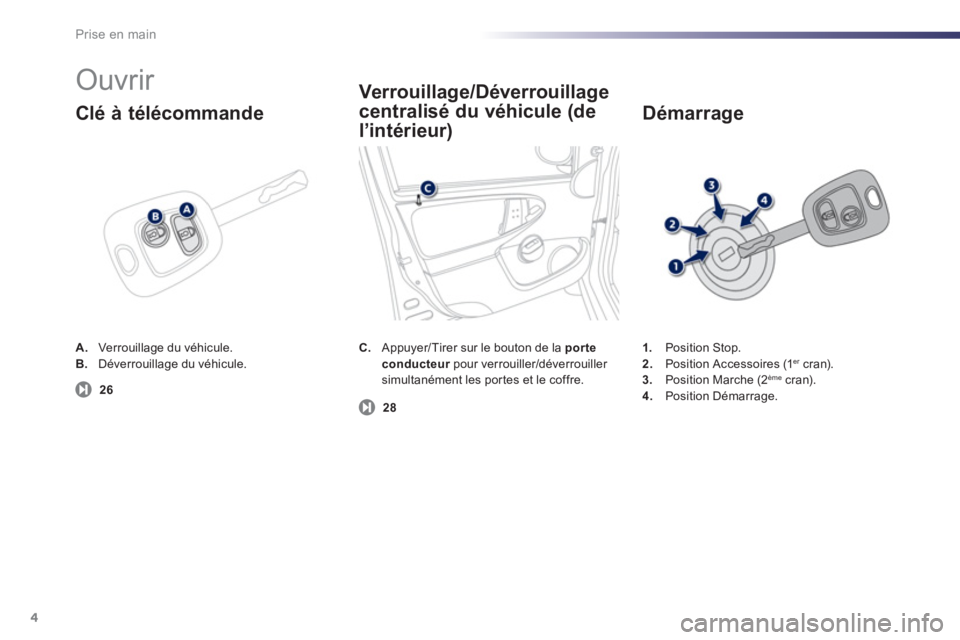

Ouvrir
C.
Appuyer/Tirer sur le bouton de la porte conducteurpour verrouiller/déverrouiller rsimultanément les portes et le coffre.
1.
Position Stop. 2.Position Accessoires (1ercran). r
3.Position Marche (2 ème
cran).4.
Position Démarrage.
A.
Ver rouillage du véhicule.B.Déverrouillage du véhicule.
Clé à télécommande
Verrouillage/Déverrouillage
centralisé du véhicule (de
l’intérieur
)
Démarrage
26
28

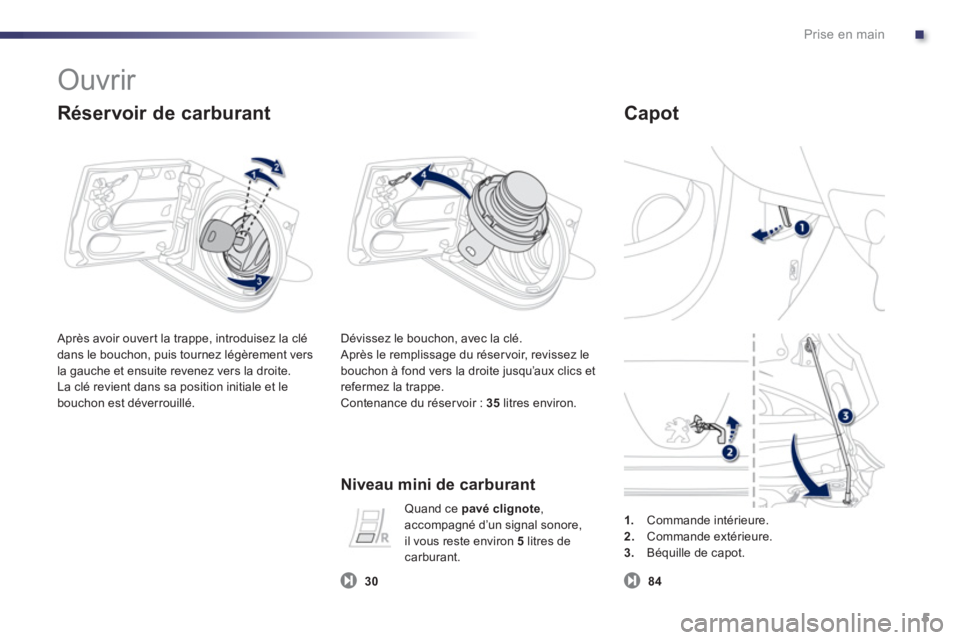

Page 7 of 140
.Prise en main
5
Quand ce pavé clignote,accompagné d’un signal sonore,il vous reste environ 5litres de carburant.
1.
Commande intérieure.2.Commande extérieure. 3.Béquille de capot.
Niveau mini de carburant
Dévissez le bouchon, avec la clé.
Après le remplissage du réser voir, revissez le
bouchon à fond vers la droite jusqu’aux clics et refermez la trappe.Contenance du réser voir : 35 litres environ.
Après avoir ouver t la trappe, introduisez la clé
dans le bouchon, puis tournez légèrement vers
la gauche et ensuite revenez vers la droite.
La clé revient dans sa position initiale et le
bouchon est déverrouillé.
Ouvrir
Réservoir de carburant
Capot
3084
Page 8 of 140
Prise en main
6
Air conditionné manuel
Ce système d’air conditionné optimise
la répar tition de l’air et sa température àl’intérieur de l’habitacle.
Boîte de vitesses 2 Tronic
Cette boîte manuelle robotisée à cinq vitesses offre, au choix, le confor t de l’automatisme ou le plaisir du passage
manuel des vitesses.
Prise auxiliaire pour équipements nomades
Compatible avec un grand nombrede lecteurs MP3, cette prise permet
d’écouter ses morceaux préférés lors de ses déplacements. Voir les conditionsd’utilisation dans la partie «Audio».

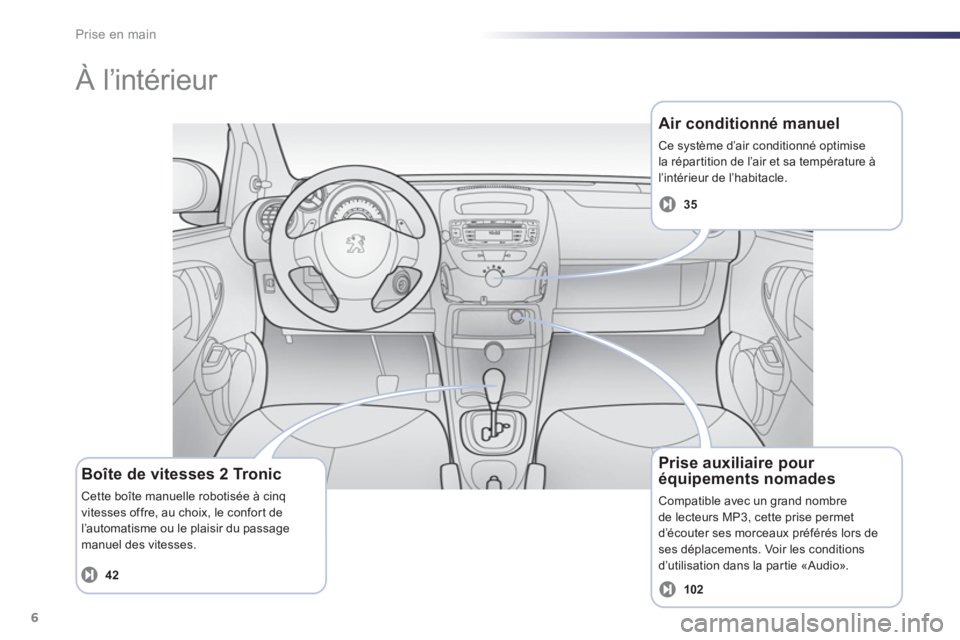

À l’intérieur
102
35
42
Page 9 of 140
.Prise en main
7

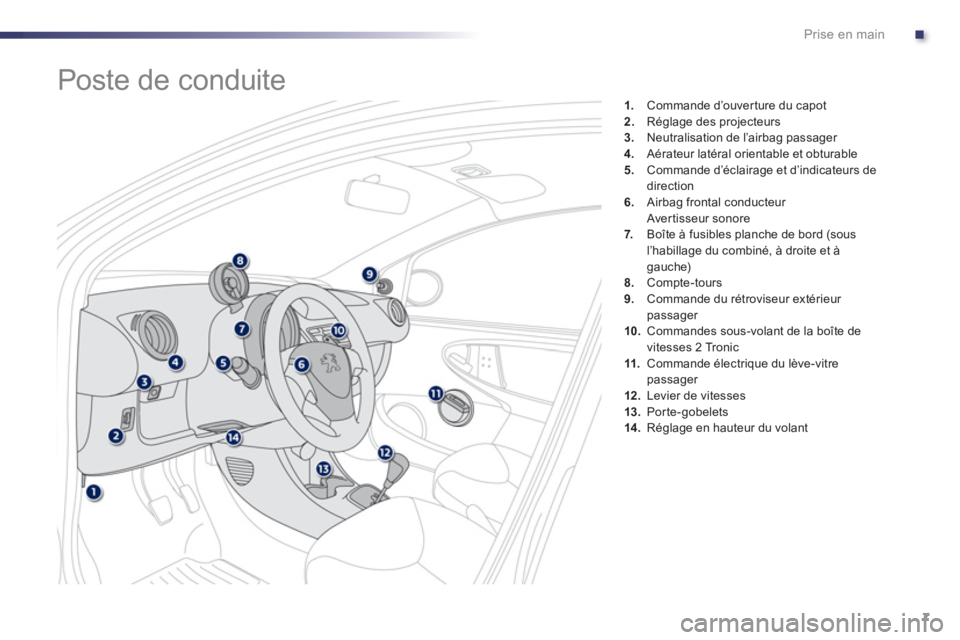

1. Commande d’ouver ture du capot2.Réglage des projecteurs 3.Neutralisation de l’airbag passager 4.Aérateur latéral orientable et obturable5.Commande d’éclairage et d’indicateurs de direction
6. Airbag frontal conducteur
Avertisseur sonore
7.Boîte à fusibles planche de bord (sous
l’habillage du combiné, à droite et àgauche)8. Compte-tours 9.Commande du rétroviseur extérieur passager
10. Commandes sous-volant de la boîte devitesses 2 Tronic
11. Commande électrique du lève-vitre passager
12. Levier de vitesses13.Porte-gobelets
14. Réglage en hauteur du volant
Poste de conduite
Page 10 of 140
Prise en main
8

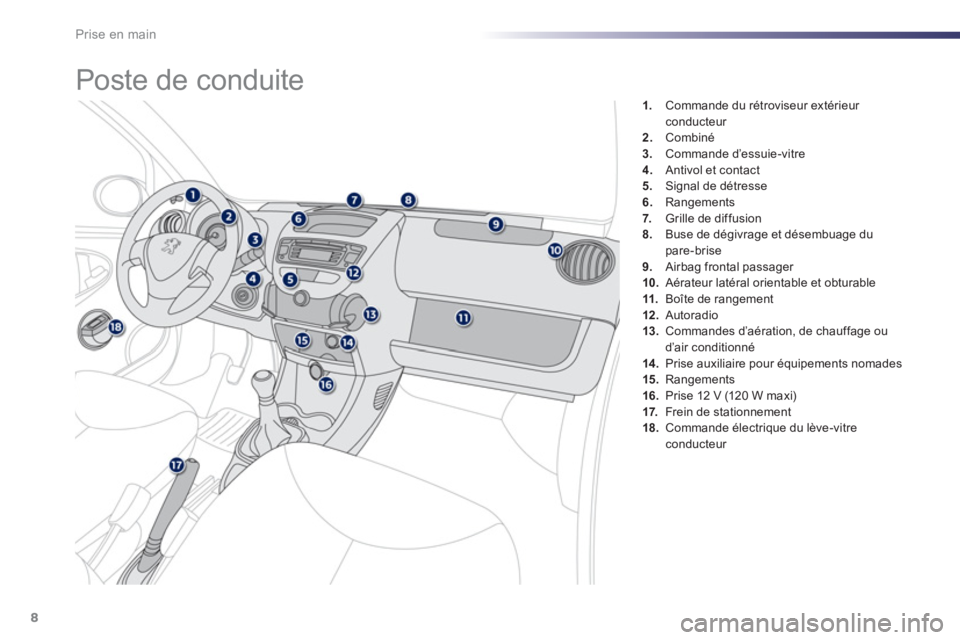

1. Commande du rétroviseur extérieur conducteur 2.Combiné3.Commande d’essuie-vitre4.
Antivol et contact
5. Signal de détresse
6.Rangements
7. Grille de diffusion
8.Buse de dégivrage et désembuage dupare-brise9.
Airbag frontal passager 10.Aérateur latéral orientable et obturable11.
Boîte de rangement 12 .
Autoradio13.Commandes d’aération, de chauffage ou d’air conditionné 14.Prise auxiliaire pour équipements nomades 15.Rangements 16.
Prise 12 V (120 W maxi)17.Frein de stationnement18.Commande électrique du lève-vitre conducteur
Poste de conduite
