VELKOMMEN


Symbolforklaringer

Advarsel:

dette symbolet illustrerer en
advarsel som du absolutt må
overholde, både for din egen og
andres sikkerhet, og for ikke å
risikere å skade bilen din.


Informasjon:


dette symbolet henviser til
tilleggsinformasjon for en bedre
bruk av bilen.


Miljøvern:

dette symbolet viser til råd som er
knyttet til miljøvern.


Sidehenvisning:

dette symbolet henviser til sider
der funksjonen blir forklart i detalj. Vi takker deg for å ha valgt en 107.
I denne boken fi nner du alle detaljer
som er spesielle for din 107, komfort,
sikkerhet, kjøring, alt det du trenger for å
nyte bilen. Denne instruksjonsboken er utarbeidet
for at du skal kunne bruke din 107 på
beste måte under alle forhold.
På de første sidene fi nner du en detaljert
innholdsfortegnelse som gir deg en rask
oversikt over bilen.
Bilen din er utstyrt med kun en del
av det utstyret som beskrives i dette
dokumentet, avhengig av versjon,
utstyrsnivå og karakteristikken for landet
hvor den selges.

.
.
Innholdsfortegnelse
Horn 48
Nødlys 48
Parkeringsbrems 48
Nødbremsassistanse (AFU) 49
Systemene ABS, REF, CSC 49
Systemene ASR og ESP 50
Sikkerhetsbelter 51
Kollisjonsputer 54
Sikkerhet
Turteller 19
Instrumentbord 19
Lamper 20
Kilometerteller 23
Indikatorer 23
Innstilling av klokkeslett 25
Kontroll under kjøringOversikt over bilen
Nøkler 26
Dører 28
Elektriske vindusheiser 28
Vinduer bak 29
Bagasjerommet 29
Drivstofftank 30
Åpninger
Ventilasjon 33
Oppvarming 34
Klimaanlegg 35
Speil 37
Regulering av rattet 37
Seter 38
Bakseter 39
Komfor t Økonomisk og miljøvennlig kjøring
Innvendige innredninger 40
Innredninger av bagasjerommet 41
Innredning
Girkasse 2 Tronic 42
Kjøring
Betjening av lys 44
Kjørelys med LED 45
Regulering av frontlykter 46
Ta k l a m p e 46
Betjening av vindusvisker 47
Sikt

Kontroll under kjøring
20





Lamper
Indikatorer tentÅrsakAktivering/Observasjoner



Parkeringsbrems

vedvarende. Parkeringsbremsen er tiltrukketeller dårlig utløst. Med foten på bremsepedalen, utløs parkerin
gsbremsen for å slukke lampen.
Overhold sikkerhetsforskriftene.
For
ytterligere informasjon, se avsnittet "Parkeringsbrems".



STOP

vedvarende, forbundet med en
annen lampe. D
en er forbundet med
oljetrykk motor eller kjølevæsketemperatur. Stopp bilen umiddelbar t under mest muli
g sikre forhold.
Parker bilen, slå av tenningen og kontakt PEUGEOT- forhandlernett eller et kvalifisert verksted.



Motoroljetrykkkvedvarendesammen medSTOP-lampen. Motoroljetrykket er for lavt. Stopp bilen umiddelbar t og under så sikre forhold som mulig.
Parker bilen, slå av tenningen og kontakt PEUGEOT-forhandlernett eller et kvalifisert verksted.



Bremsing


vedvarende. Bremsevæskenivået har sunket mye. Etter
fyll bremsevæske med PEUGEOT- r eferanse.
Hvis problemet fortsetter, få kontrollert kretsen hos
PE
UGEOT-forhandlernett eller hos et kvalifiser t verksted.
+

vedvarende, sammen medABS-lampen.Bremsesystemet er defekt. Stopp bilen umiddelbar t under mest mulig sikre forhold.
Parker, slå av tenningen og ta kontakt med PEUGEOT-forhandlernett eller et kvalifisert verksted.

1
VSC
Kontroll under kjøring
21


ABS (antiblokkering av hjul)

vedvarende. Det er noe feil på ABS-systemet. Bilen beholder det vanlige bremsesystemet.
Kjør forsiktig i moderat hastighet, og ta raskt kontakt med
PEUGEOT-forhandlernett eller et kvalifiser t verksted.



Elektroniskstabilitetsprogram (ESP/ASR)


vedvarende. ASR/ESP-systemet er aktivert. Systemet optimaliserer fremdriften og bedrer bilens
retningsstabilitet.




v
edvarende. ASR/ESP-systemet har enfunksjonsfeil. Få systemet kontrollert hos PEUGEOT-forhandlernett eller
hos et kvalifisert verksted.



KjølevæsketemperaturK

vedvarende. Temperaturen på kjølevæsken er for høy. Stopp bilen umiddelbar t o
g under så sikre forhold som mulig.
Vent til motoren blir kald før du kontrollerer nivået, etter fyll
væske om nødvendig.
Hvis
problemet fortsetter, ta kontakt med PEUGEOT-forhandlernett eller et kvalifisert verksted.



Kollisjonsputer


periodisk. Denne lampen lyser i noen sekunder, og slukker når dusetter på tenningen. Denne lampen skal slukke når motoren star ter.
Dersom det ikke er tilfelle, kontakt PEUGEOT-forhandlernett eller et kvalifisert verksted.
blinker.Minst en av kollisjonsputene har en feil. Kollis
jonsputene vil kanskje ikke lenger utløses ved en kraftigkollisjon. Få kontrollen utført hos PEUGEOT-forhandlernett eller hos et kvalifisert verksted.
Indikatorer tentÅrsakAktivering/Observasjoner

7
49 Sikkerhet





Nødbremsassistanse
(AFU)


Ved bråbremsing vil dette systemet gjøre at
det optimale bremsetrykket nås raskere, slik at stopplengden reduseres.
Systemet aktiveres avhengig av hvor raskt bremsepedalen trykkes inn. Dette vises
ved at pedalen yter mindre motstand og at
bremseeffekten øker.

*

CSC-systemet er kombiner t medREF-systemet på biler som ikke er utstyrt
med ASR/ESP.













Systemet antiblokkering av hjulene (ABS)
bremsesystemene (REF og CSC * )


ABS-systemet, kombinert med
bremses
ystemene REF og CSC * , bidrar til å
bevare bilens stabilitet ved bremsing, og gir
bedre kontroll over bilen i svinger, spesielt på
dårlig eller glatt veibane.
ABS hindrer hjulene i å blokkere seg ved
bråbremsing. REF og CSC-systemene * styrer bremsetrykket, hjul for hjul. Det vil si fordeling
mellom :
- forhjulene og bakhjulene for REF(Elektroniske bremsekraftfordeler),
- venstre og høyre hjul, for CSC * (Cornering Stability Control).


Ved skifte av hjul (dekk), påse at det nye
dekket er typegodkjent.
Dersom det er risiko for blokkering avhjulene, vil ABS-systemet automatisksettes i funksjon.
Dersom denne kontrollampen lyser,
betyr det at noe er feil på ABS-systemet. Dette kan medføre nedsatt
kontroll over bilen under bremsing.
Ta kontakt med PEUGEOT-forhandlernett eller
et kvalifisert verksted.

Dersom disse kontrollampene lyser
samtidig, betyr det
at det er feil på bremses
ystemet eller at
parkeringsbremsen ikke er tilstrekkelig utløst.
Dette kan medføre nedsatt kontroll over bilen
under bremsing.
Stans bilen med en gang. Ta kontakt med PEUGEOT-forhandlernett eller et kvalifisert verksted.
Under enkelte forhold kan det merkes at ABS-systemet er i funksjon ved at bremsepedalen vibrerer lett. Dette er helt normalt.
Ved nødbremsing, trykk hardt påbremsepedalen uten å slippe.

9
73 Praktisk informasjon
*
Sikringer bak instrumentbordet. For å skifte dem ut, kontakt et PEUGEOT-verksted eller et kvalifisert verksted.
Sikring nr.Styrke (A)Funksjoner
110Bremselys - ABS -Girkasse 2 Tronic
225Sentrallås - Fjernkontroll
320 Avising av bakrute
47, 5Baklys - Skiltlys - Instrumentbord - Display- Regulering av frontlykter - Kjørelys med LED - Paklys
57,5Diagnosekontakt
67, 5Girkasse 2 TronicTåkebaklys - ESP- Kjørelys med LED -Instrumentbord - Tur teller -
7-Ikke i bruk
87,5
ABS/ESP- Servostyring - Kjøleviftegruppe
910Ryggelys - Sentrallås - El-vindusheiser - Avising av bakrute - Speedometer - Klimaanlegg - Varme -Tur teller - Fjernkontroll
1020Vindusvisker og vindusspyler foran og bak
1115Bilradio - 12V kontakt (maks. 120 W)
127, 5
Avising bakrute - ABS - Kjøleviftegruppe - Vindusviskere og vindusspyler foran og bak - Ser vostyring -
Sentrallås - Klimaanlegg- Oppvarming -El-vindusheis - Speedometer - Tur teller - Fjernkontroll - Ryggelys
1315Kollisjonspute - innsprøytningssystem drivstoff - Girkasse 2 Tronic - Instrumentbord - Turteller - Kjørelys med LED
147, 5Klimaanlegg - Oppvarming
15 *40Bilradio, 12 V-kontakt - Vindusvisker og vindusspyler foran og bak - Servostryring - ABS/ESP - Kjøleviftegruppe
16 * 30Vindsheiser
17 *40Klimaanlegg - Oppvarming

9

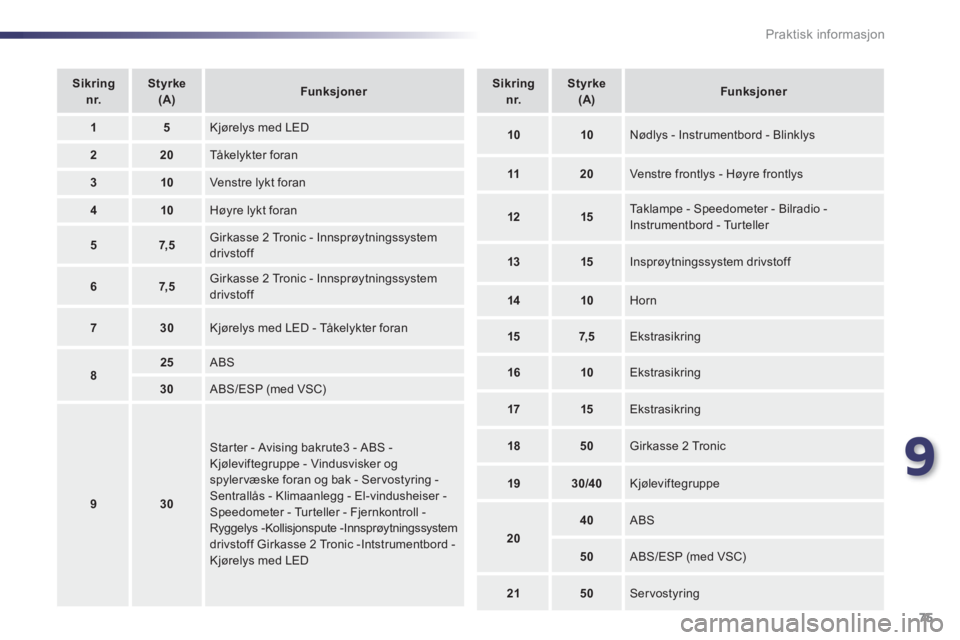

75 Praktisk informasjon
Sikringnr.Styrke(A)Funksjoner
15 Kjørelys med LED
220 Tå ke lykter foran
310
Venstre lykt foran
410
Høyre lykt foran
57, 5 Girkasse 2 Tronic - Innsprøytningssystemdrivstoff
67, 5
Girkasse 2 Tronic - Innsprøytningssystemdrivstoff

730 Kjørelys med LED - Tåkelykter foran
825
ABS
30
ABS/ESP (med VSC)
930

Star ter - Avising bakrute3 - ABS - Kjøleviftegruppe - Vindusvisker og spyler væske foran og bak - Ser vostyring -Sentrallås - Klimaanlegg - El-vindusheiser -Speedometer - Turteller - Fjernkontroll -Ryggelys - Kollisjonspute - Innsprøytningssystemdrivstoff Girkasse 2 Tronic -Intstrumentbord -Kjørelys med LED
Sikringnr.Styrke(A)Funksjoner
1010 Nødlys - Instrumentbord - Blinklys
1120
Venstre frontlys - Høyre frontlys
1215
Taklampe - Speedometer - Bilradio -
Instrumentbord - Turteller
1315
Insprøytningssystem drivstoff
1410
Horn
157, 5 Ekstrasikring
1610
Ekstrasikring
1715 Ekstrasikring
1850 Girkasse 2 Tronic
1930/40
Kjøleviftegruppe
20
40 ABS
50 ABS/ESP (med VSC)
2150 Servostyring

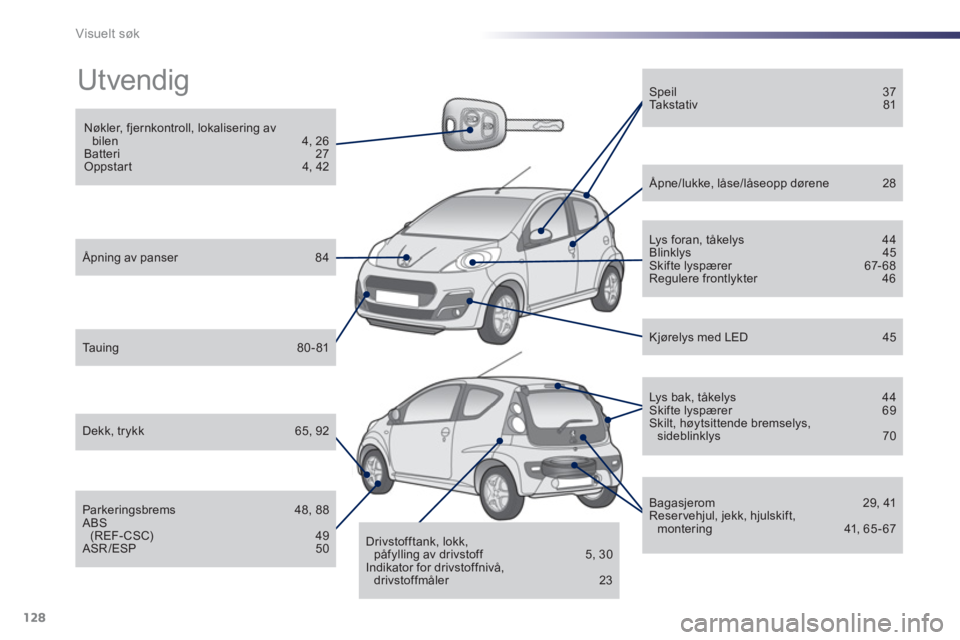

128Visuelt søk
Utvendig


Nøkler, fjernkontroll, lokalisering av bilen 4, 26
Batteri 27 Oppstar t 4, 42

Åpning av panser 84


Ta u i ng 80-81


Dekk, trykk 65, 92


Parkeringsbrems 48, 88
ABS (REF-CSC) 49
ASR/ESP 50

Drivstofftank, lokk,påfylling av drivstoff 5, 30
Indikator for drivstoffnivå,drivstoffmåler 23

Speil 37
Ta k s t a t i v 81

Åpne/lukke, låse/låseopp dørene 28


Lys foran, tåkelys 44
Blinklys 45 Skifte lyspærer 67-68
Regulere frontlykter 46


Bagasjerom 29, 41
Reservehjul, jekk, hjulskift, montering 41, 65 - 67


Lys bak, tåkelys 44
Skifte lyspærer 69
Skilt, høytsittende bremselys, sideblinklys 70

Kjørelys med LED 45

.
133 Alfabetisk register
ABS ...............................................................49Antblokkeringav hjul (ABS) ...............................................49Antispinn.......................................................50Antispinn (ASR).............................................50Avdugging.....................................................33Avising...........................................................33
Bremser.........................................................r88Bremser, assistanse ved panikkbremsing.... 49Bremseskiver................................................r88Bremsesystem..............................................49
CD-skifter.............................................r124-127CD-spiller MP3......................................99,100CD-spiller og CD-skifter......................r124-127CD MP3.................................................98-100
A
C
Fjernbetjening .........................................26, 27Fjernbetjening, ny programmering ...............27Fjernlys..............................................44, 67, 68Forseter.........................................................r38Frontlyk ter.........................................r44, 67, 68
Girkasse, manuell.........................................88Girkasse, manuell (revers) ............................16Girkasse2 Tronic.............16, 19, 22,24,42, 43,77,88Girspak ..........................................................17
G
Handsfree-sett ............................................104Hattehylle bak ...............................................41Hjulskift.........................................................65Hodestøtter bak............................................39Horn...............................................................48Høyderegulering av ratt................................37Høyttalere (montering) ..................................79
H
Bagasjerom...................................................41Baklys ................................................44,69, 70Bakrute (avising).....................................34, 35Bakseter........................................................r39Barn .........................................................28,63Barn (sikkerhet) .............................................28Barneseter.........................................57, 59,60Barneseter, klassiske....................................59Batteri ................................................76-78,88Batterilading..................................................77Beholder for
vindusspylervæske .....................................87Beltestrammere, aktive(sikkerhetsseler).........................................51Bensinmotor..................................................r31Beskyttelse av barn................................57,63Betjening av lys.............................................44Betjening av vindusvisker.............................r47Bilradio (CD-spiller/CD-skifter) ............124-127Bilradio (generelt)...........................25, 117,118Bilradio (radio).............................119,120,122Blinklys ...............................................44, 67-70Bluetooth(handsfree-sett)........................................104Bluetooth audiostreaming........................... 103Bremseklosser..............................................r88
B
Dekk..............................................................17Dekktrykk......................................................92Demontering av hjul......................................65Demontering og montering av sikring...........71Dimensjoner..................................................r91Display...........................................................23Dører.............................................................r28Drivstoff.......................................f17, 23, 30,31Drivstoff, forbruk ...............................17,23,30Drivstoffmåler..........................................r23,30Drivstofftank............................................23,30Drivstofftank, kapasitet.................................30Drivstoffvæskenivå.................................23,30
D
Easy kjøremodus (automatisk modus) .........42Eco-kjøring....................................................17Ekstra kontakt................................40,117, 118ESP ...............................................................50
E
F
Identifikasjon.................................................92Indikator..................................................r19,23Indikator for motoroljenivå ............................86Innredning i bilen ...........................................40Instrumentpanel............................................19ISOFIX.....................................................62,64ISOFIX (fester)..............................................62
