PEUGEOT 2008 2014 Instrukcja obsługi (in Polish)

169
7
Informacje praktyczne

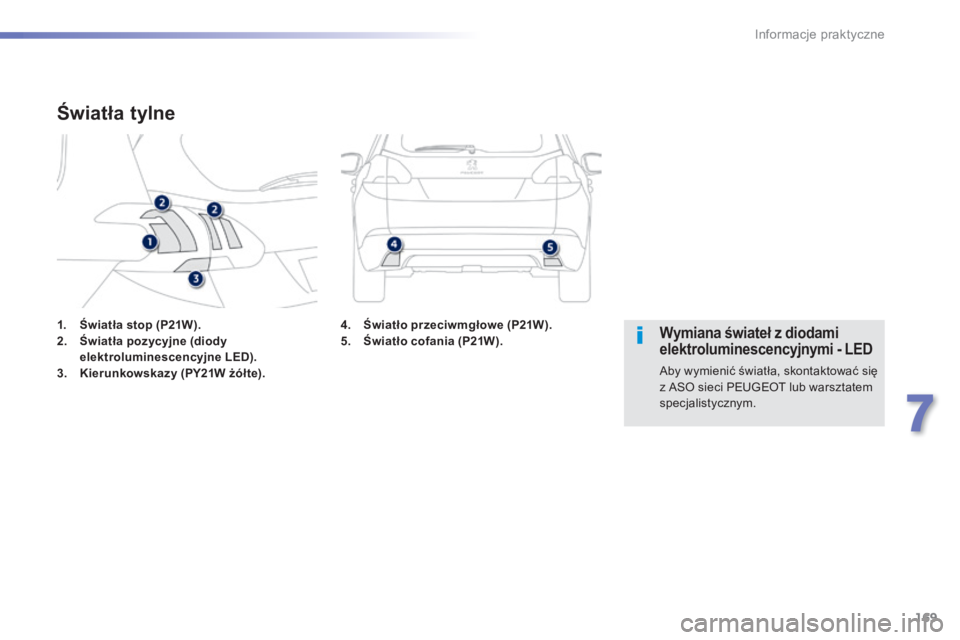

1. Światła stop (P21W).2. Światła pozycyjne (diody elektroluminescencyjne LED).3. Kierunkowskazy (PY21W żółte).
Światła tylne
Wymiana świateł z diodami elektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować się z ASO sieci PEUGEOT lub warsztatem s p e c j a l i s t y c z n y m .
4. Światło przeciwmgłowe (P21W ).5. Światło cofania (P21W).

170
Informacje praktyczne

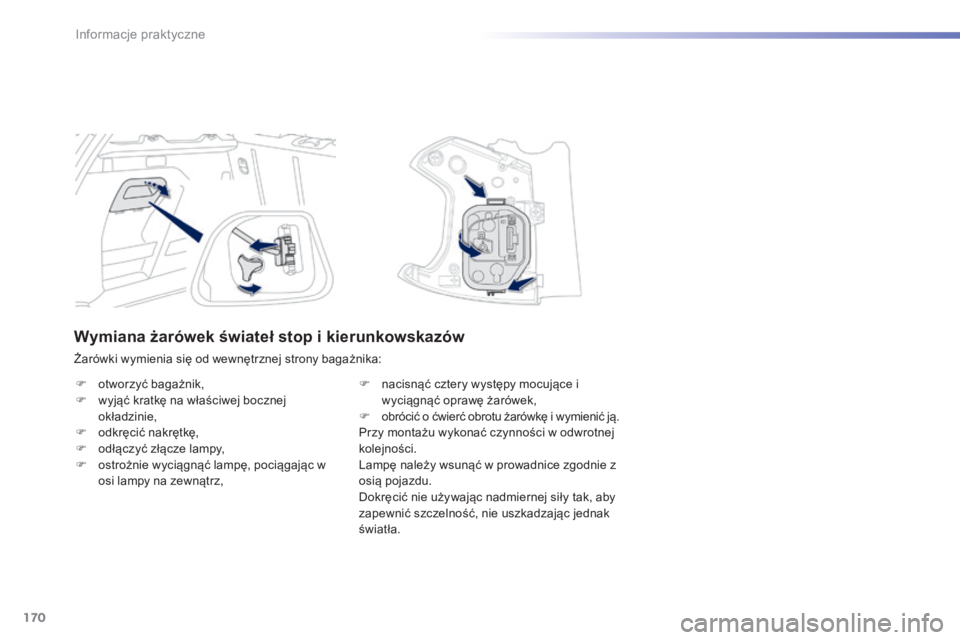

Wymiana żarówek świateł stop i kierunkowskazów
Żarówki wymienia się od wewnętrznej strony bagażnika:
 otworzyć bagażnik,  wyjąć kratkę na właściwej bocznej okładzinie,  odkręcić nakrętkę,  odłączyć złącze lampy,  ostrożnie wyciągnąć lampę, pociągając w osi lampy na zewnątrz,
 nacisnąć cztery występy mocujące i wyciągnąć oprawę żarówek,  obrócić o ćwierć obrotu żarówkę i wymienić ją. Przy montażu wykonać czynności w odwrotnej kolejności. Lampę należy wsunąć w prowadnice zgodnie z osią pojazdu. Dokręcić nie używając nadmiernej siły tak, aby zapewnić szczelność, nie uszkadzając jednak ś w i a t ł a .

171
7
Informacje praktyczne

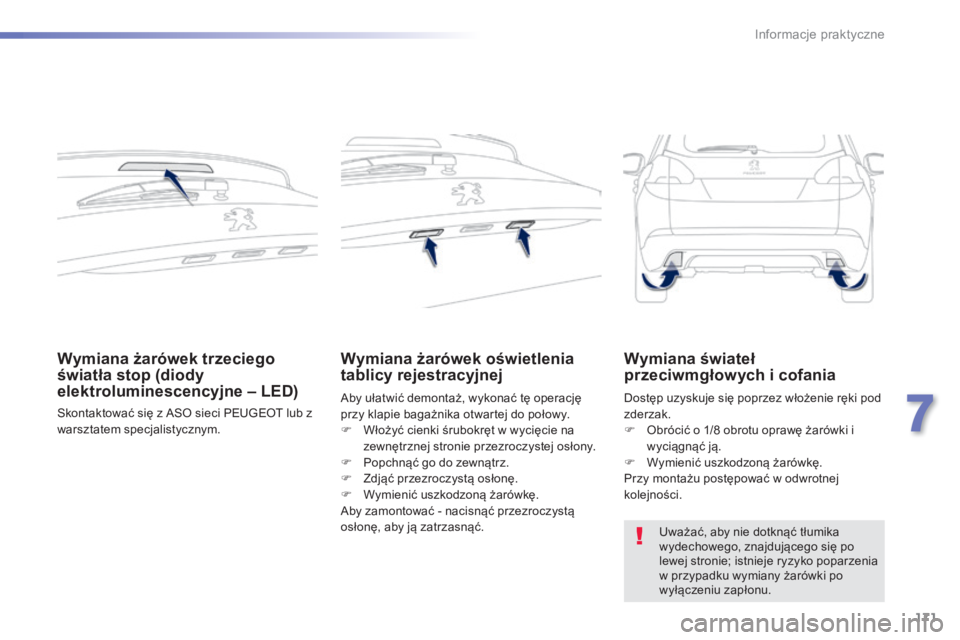

Wymiana żarówek trzeciego światła stop (diody elektroluminescencyjne – LED)
Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Wymiana żarówek oświetlenia tablicy rejestracyjnej
Aby ułatwić demontaż, wykonać tę operację przy klapie bagażnika otwartej do połowy.
 Włożyć cienki śrubokręt w wycięcie na zewnętrznej stronie przezroczystej osłony.  Popchnąć go do zewnątrz.  Zdjąć przezroczystą osłonę.  Wymienić uszkodzoną żarówkę. Aby zamontować - nacisnąć przezroczystą osłonę, aby ją zatrzasnąć.
Dostęp uzyskuje się poprzez włożenie ręki pod zderzak.  Obrócić o 1/8 obrotu oprawę żarówki i wyciągnąć ją.  Wymienić uszkodzoną żarówkę. Przy montażu postępować w odwrotnej kolejności.
Wymiana świateł przeciwmgłowych i cofania
Uważać, aby nie dotknąć tłumika wydechowego, znajdującego się po lewej stronie; istnieje ryzyko poparzenia w przypadku wymiany żarówki po wyłączeniu zapłonu.

172
Informacje praktyczne

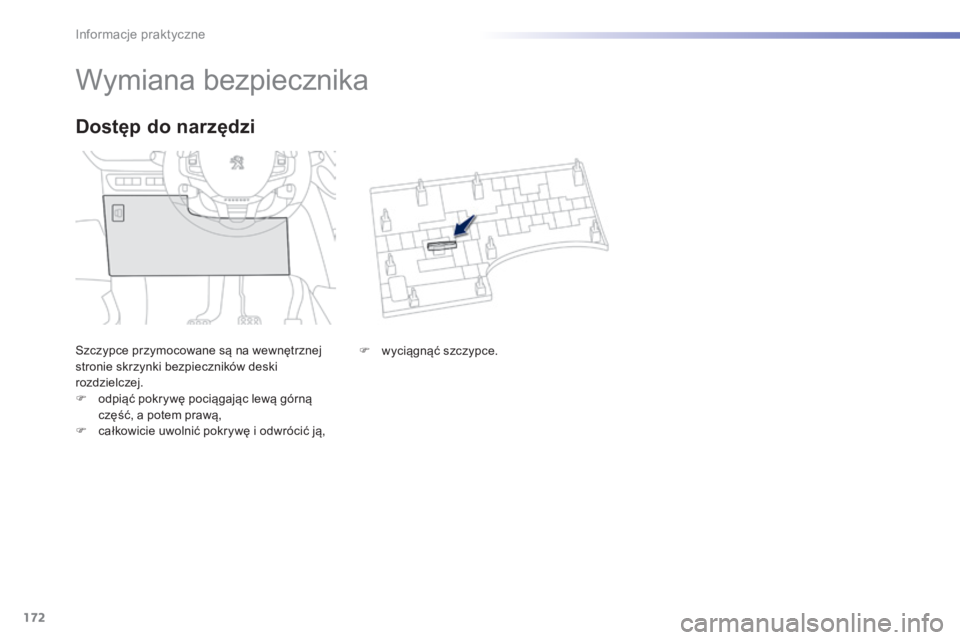

Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej stronie skrzynki bezpieczników deski rozdzielczej.  odpiąć pokrywę pociągając lewą górną część, a potem prawą,
 całkowicie uwolnić pokrywę i odwrócić ją,
Dostęp do narzędzi
 wyciągnąć szczypce.

173
7
Informacje praktyczne

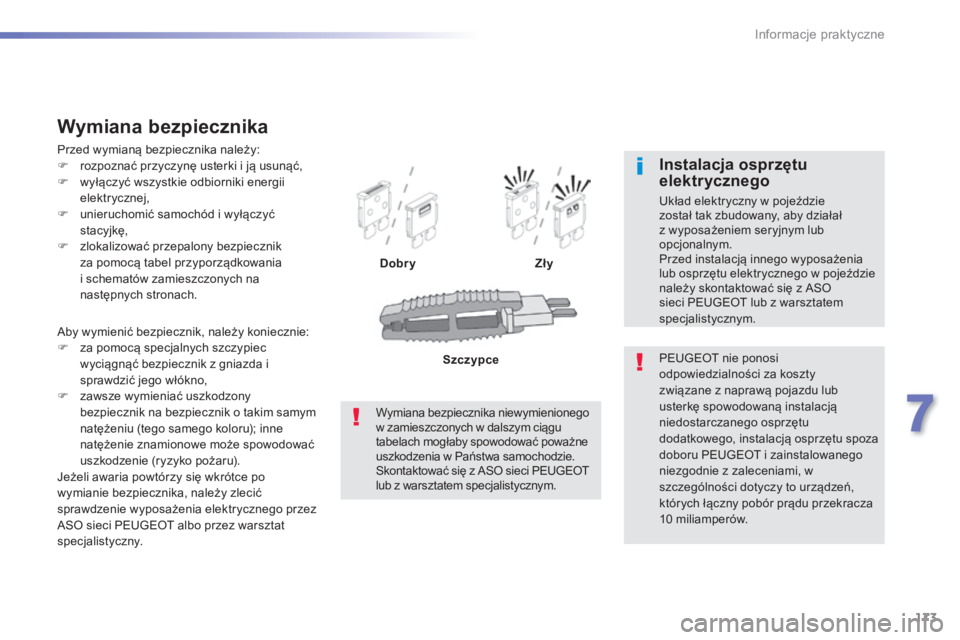

Aby wymienić bezpiecznik, należy koniecznie:  za pomocą specjalnych szczypiec wyciągnąć bezpiecznik z gniazda i sprawdzić jego włókno,  zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru); inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru). Jeżeli awaria powtórzy się wkrótce po wymianie bezpiecznika, należy zlecić sprawdzenie wyposażenia elektrycznego przez ASO sieci PEUGEOT albo przez warsztat specjalistyczny.
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy:  rozpoznać przyczynę usterki i ją usunąć,  wyłączyć wszystkie odbiorniki energii elektrycznej,  unieruchomić samochód i wyłączyć stacyjkę,  zlokalizować przepalony bezpiecznik za pomocą tabel przyporządkowania i schematów zamieszczonych na następnych stronach.
DobryZły
PEUGEOT nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją niedostarczanego osprzętu
dodatkowego, instalacją osprzętu spoza doboru PEUGEOT i zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór prądu przekracza 10 miliamperów.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Wymiana bezpiecznika niewymienionego w zamieszczonych w dalszym ciągu tabelach mogłaby spowodować poważne uszkodzenia w Państwa samochodzie. Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Szczypce

174
Informacje praktyczne

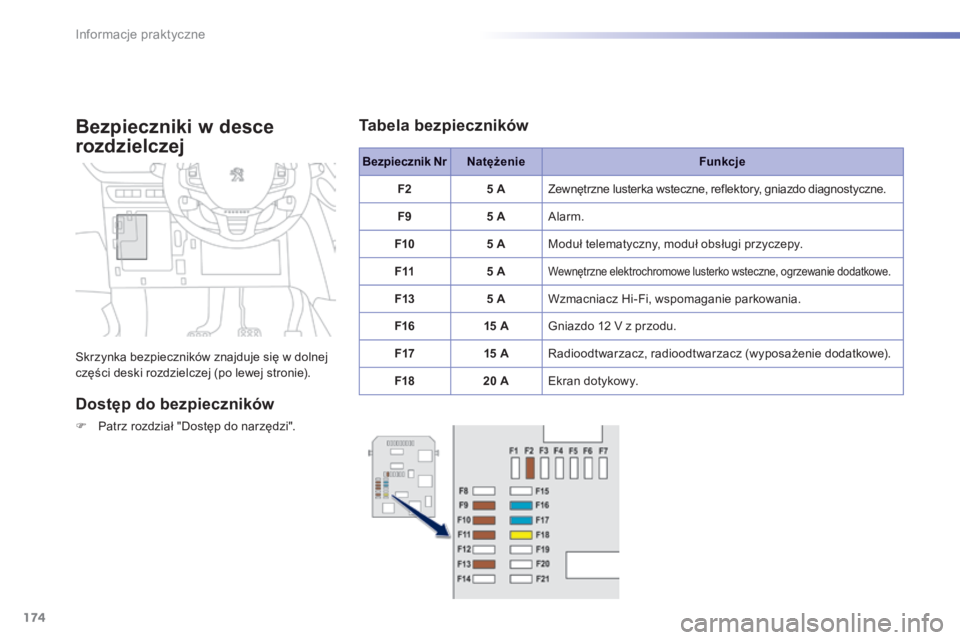

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
 Patrz rozdział "Dostęp do narzędzi".
Bezpiecznik NrNatężenieFunkcje
F25 A Zewnętrzne lusterka wsteczne, reflektory, gniazdo diagnostyczne.
F95 A Alarm.
F105 A Moduł telematyczny, moduł obsługi przyczepy.
F115 A Wewnętrzne elektrochromowe lusterko wsteczne, ogrzewanie dodatkowe.
F135 A Wzmacniacz Hi-Fi, wspomaganie parkowania.
F1615 A Gniazdo 12 V z przodu.
F1715 A Radioodtwarzacz, radioodtwarzacz (wyposażenie dodatkowe).
F1820 A Ekran dotykowy.
Tabela bezpieczników

175
7
Informacje praktyczne

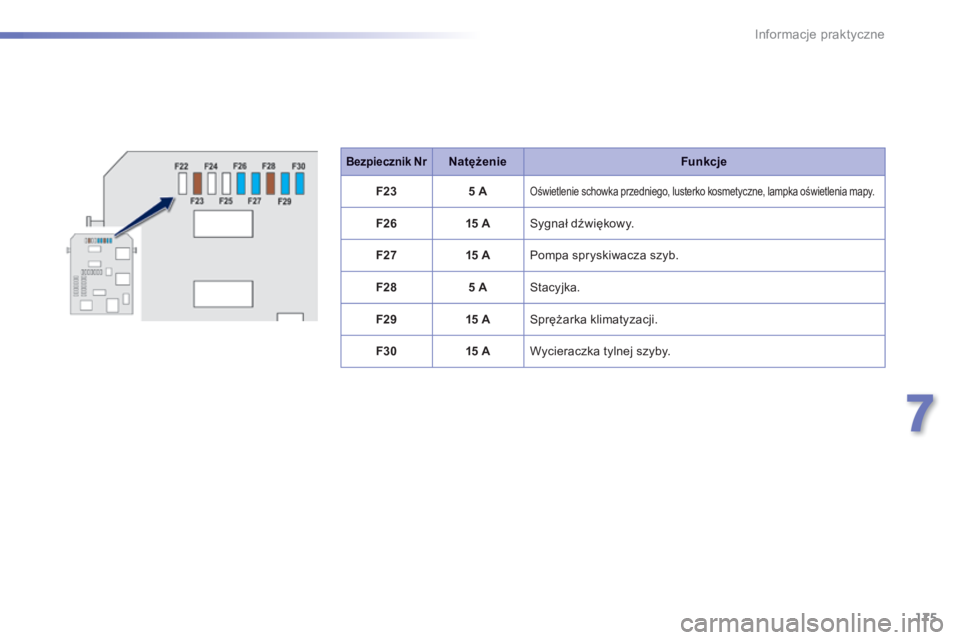

Bezpiecznik NrBezpiecznik Nr Bezpiecznik NrNatężenieFunkcje
F235 A Oświetlenie schowka przedniego, lusterko kosmetyczne, lampka oświetlenia mapy.
F2615 A Sygnał dźwiękowy.
F2715 A Pompa spryskiwacza szyb.
F285 A Stacyjka.
F2915 A Sprężarka klimatyzacji.
F3015 A Wycieraczka tylnej szyby.

176
Informacje praktyczne
Bezpiecznik NrNatężenieFunkcje
F0140 A Ogrzewana szyba tylna.
F0210 A Odmrażane zewnętrzne lusterka wsteczne.
F0330 A Impulsowy spryskiwacz przedniej szyby.
F04- Niewykorzystany.
F0530 A Impulsowy spryskiwacz tylnej szyby.
F0610 A Składane zewnętrzne lusterka wsteczne.
F0710 A Składane zewnętrzne lusterka wsteczne.
F08- Niewykorzystany.
F0915 A Ogrzewane fotele przednie.
F1020 A Wzmacniacz Hi-Fi.
F11- Niewykorzystany.
F12- Niewykorzystany.
Bezpieczniki za schowkiem
przednim

177
7
Informacje praktyczne
Bezpiecznik NrNatężenieFunkcje
F1615 A Przednie reflektory przeciwmgłowe.
F1810 A Światło drogowe prawe.
F1910 A Światło drogowe lewe.
F2530 A Przekaźnik spryskiwacza reflektorów (wyposażenie dodatkowe).
F2940 A Silnik wycieraczek przedniej szyby.
F3080 A Świece żarowe (Diesel).

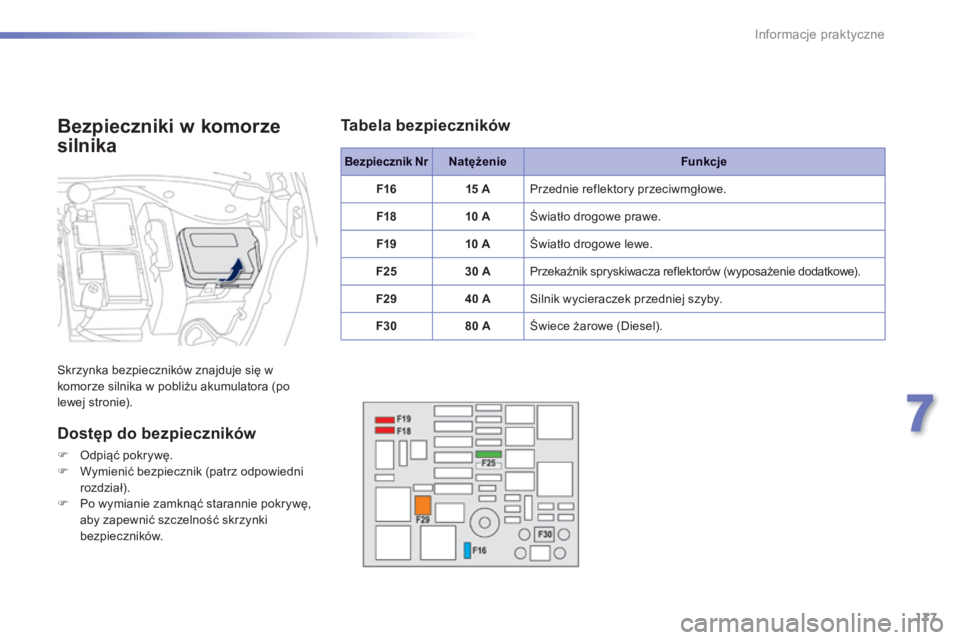

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
Dostęp do bezpieczników
 Odpiąć pokrywę.  Wymienić bezpiecznik (patrz odpowiedni rozdział).  Po wymianie zamknąć starannie pokrywę, aby zapewnić szczelność skrzynki bezpieczników.
Tabela bezpieczników

178
Informacje praktyczne

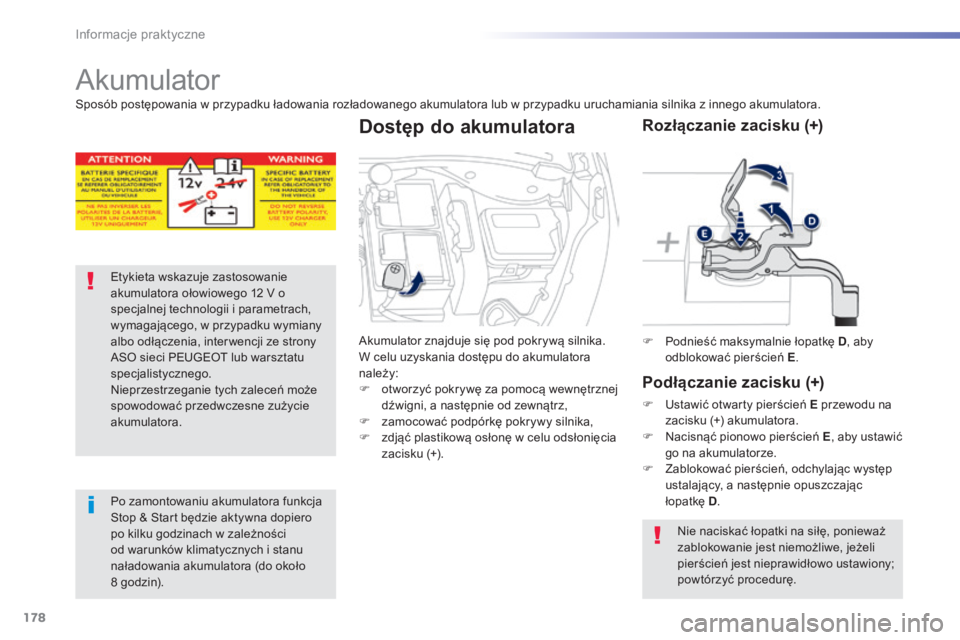

A k u m u l a t o r
Etykieta wskazuje zastosowanie akumulatora ołowiowego 12 V o specjalnej technologii i parametrach, wymagającego, w przypadku wymiany albo odłączenia, inter wencji ze strony ASO sieci PEUGEOT lub warsztatu specjalistycznego. Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie akumulatora.
Po zamontowaniu akumulatora funkcja Stop & Start będzie aktywna dopiero po kilku godzinach w zależności od warunków klimatycznych i stanu naładowania akumulatora (do około 8 godzin).
 Podnieść maksymalnie łopatkę D , aby odblokować pierścień E .
Rozłączanie zacisku (+)
Podłączanie zacisku (+)
 Ustawić otwarty pierścień E przewodu na zacisku (+) akumulatora.
 Nacisnąć pionowo pierścień E , aby ustawić go na akumulatorze.  Zablokować pierścień, odchylając występ ustalający, a następnie opuszczając łopatkę D .
Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.
Sposób postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.
Akumulator znajduje się pod pokrywą silnika. W celu uzyskania dostępu do akumulatora należy:  otworzyć pokrywę za pomocą wewnętrznej dźwigni, a następnie od zewnątrz,  zamocować podpórkę pokrywy silnika,
 zdjąć plastikową osłonę w celu odsłonięcia zacisku (+).
Dostęp do akumulatora
