PEUGEOT 2008 2014 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 2008, Model: PEUGEOT 2008 2014Pages: 336, PDF Size: 9.57 MB
Page 171 of 336

169
7
Gyakorlati tudnivalók

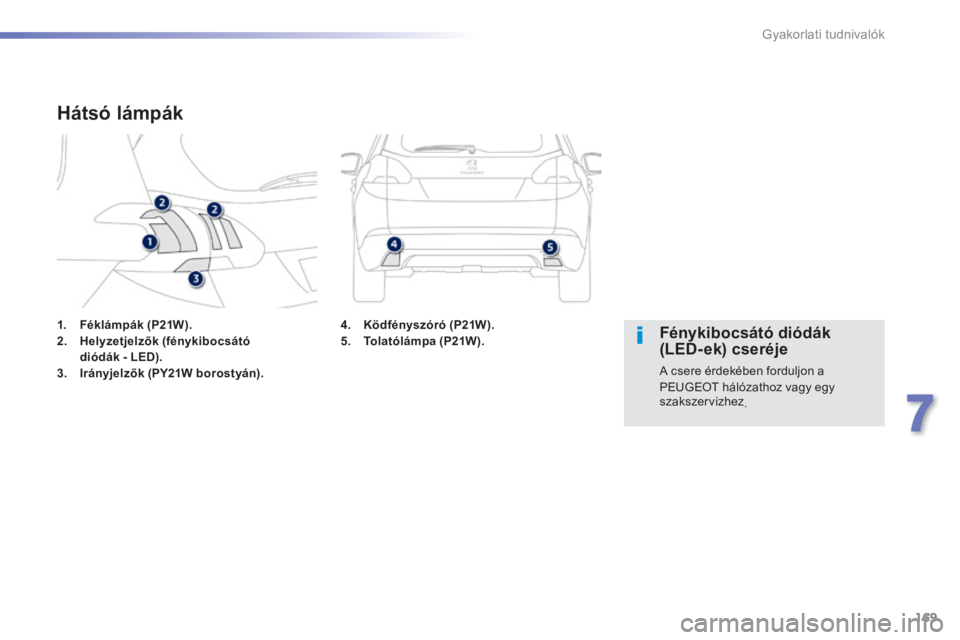

1. Féklámpák (P21W).2. Helyzetjelzők (fénykibocsátó diódák - LED).3. Irányjelzők (PY21W borostyán).
Hátsó lámpák
F é n y k i b o c s á t ó d i ó d á k (LED- ek) cseréje
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
4. Ködfényszóró (P21W).5. Tolatólámpa (P21W).
Page 172 of 336

170
Gyakorlati tudnivalók

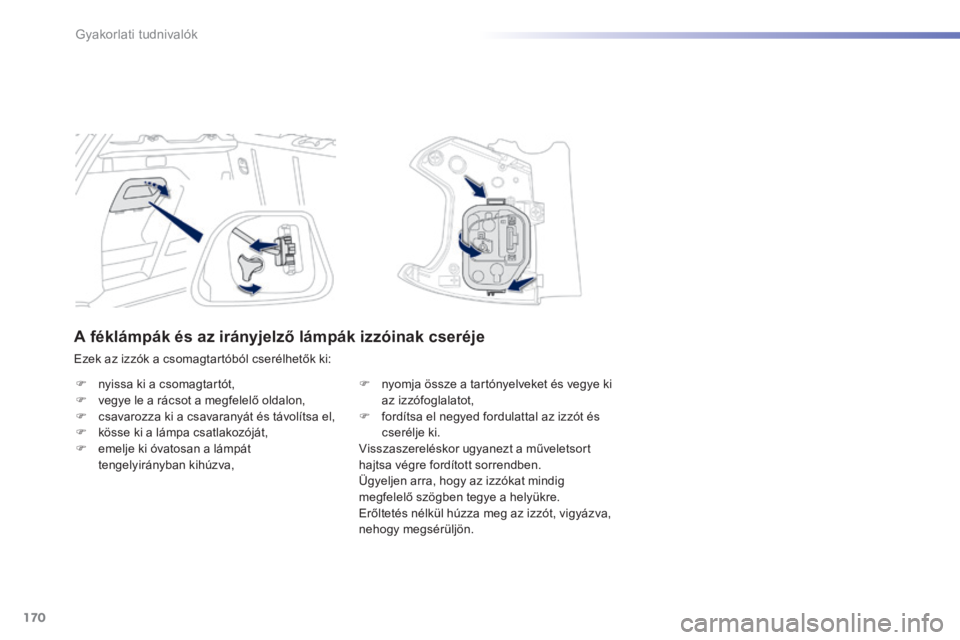

A féklámpák és az irányjelző lámpák izzóinak cseréje
Ezek az izzók a csomagtartóból cserélhetők ki:
nyissa ki a csomagtartót, vegye le a rácsot a megfelelő oldalon, csavarozza ki a csavaranyát és távolítsa el, kösse ki a lámpa csatlakozóját, emelje ki óvatosan a lámpát tengelyirányban kihúzva,
nyomja össze a tartónyelveket és vegye ki az izzófoglalatot, fordítsa el negyed fordulattal az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben. Ügyeljen arra, hogy az izzókat mindig megfelelő szögben tegye a helyükre. Erőltetés nélkül húzza meg az izzót, vigyázva, nehogy megsérüljön.
Page 173 of 336

171
7
Gyakorlati tudnivalók

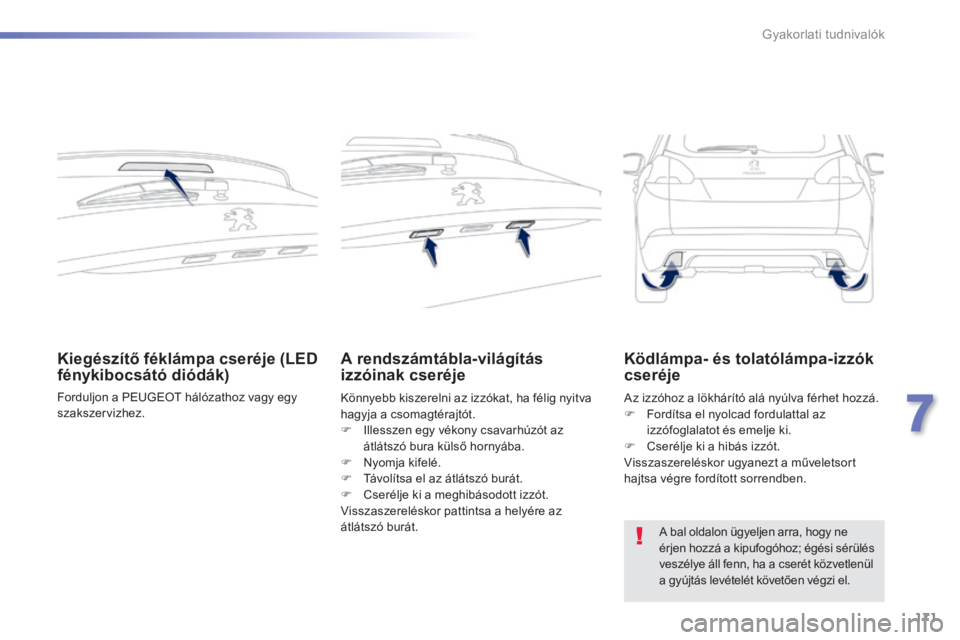

Kiegészítő féklámpa cseréje (LED fénykibocsátó diódák)
Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A rendszámtábla-világítás izzóinak cseréje
Könnyebb kiszerelni az izzókat, ha félig nyitva hagyja a csomagtérajtót.
Illesszen egy vékony csavarhúzót az átlátszó bura külső hornyába. Nyomja kifelé. Távolítsa el az átlátszó burát. Cserélje ki a meghibásodott izzót. Visszaszereléskor pattintsa a helyére az átlátszó burát.
Az izzóhoz a lökhárító alá nyúlva férhet hozzá. Fordítsa el nyolcad fordulattal az izzófoglalatot és emelje ki. Cserélje ki a hibás izzót. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
Ködlámpa- és tolatólámpa-izzók cseréje
A bal oldalon ügyeljen arra, hogy ne érjen hozzá a kipufogóhoz; égési sérülés veszélye áll fenn, ha a cserét közvetlenül a gyújtás levételét követően végzi el.
Page 174 of 336

172
Gyakorlati tudnivalók

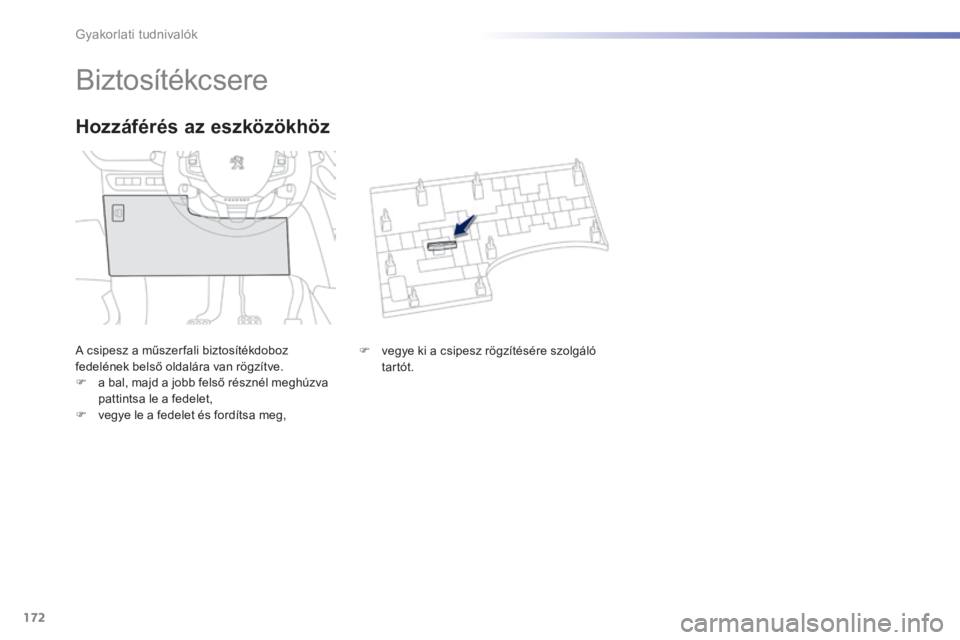

Biztosítékcsere
A csipesz a műszer fali biztosítékdoboz fedelének belső oldalára van rögzítve. a bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet, vegye le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
vegye ki a csipesz rögzítésére szolgáló t a r t ó t .
Page 175 of 336

173
7
Gyakorlati tudnivalók

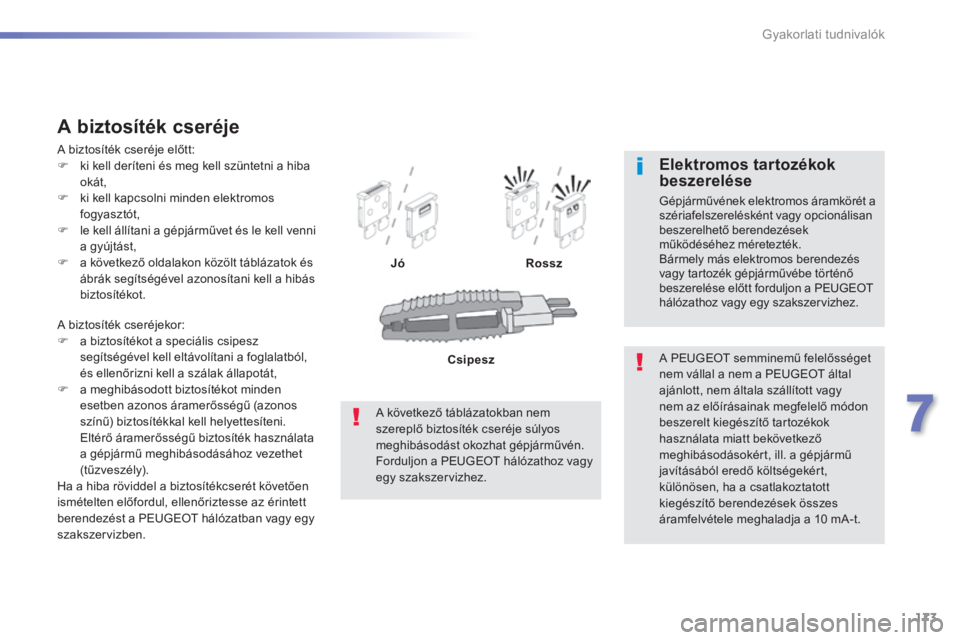

A biztosíték cseréjekor: a biztosítékot a speciális csipesz segítségével kell eltávolítani a foglalatból, és ellenőrizni kell a szálak állapotát, a meghibásodott biztosítékot minden esetben azonos áramerősségű (azonos színű) biztosítékkal kell helyettesíteni. Eltérő áramerősségű biztosíték használata a gépjármű meghibásodásához vezethet ( t ű z v e s z é l y ) . Ha a hiba röviddel a biztosítékcserét követően ismételten előfordul, ellenőriztesse az érintett berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
A biztosíték cseréje
A biztosíték cseréje előtt: ki kell deríteni és meg kell szüntetni a hiba okát, ki kell kapcsolni minden elektromos fogyasztót, le kell állítani a gépjárművet és le kell venni a gyújtást, a következő oldalakon közölt táblázatok és ábrák segítségével azonosítani kell a hibás biztosítékot.
JóRossz
A PEUGEOT semminemű felelősséget nem vállal a nem a PEUGEOT által ajánlott, nem általa szállított vagy nem az előírásainak megfelelő módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező meghibásodásokért, ill. a gépjármű javításából eredő költségekért, különösen, ha a csatlakoztatott kiegészítő berendezések összes áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a szériafelszerelésként vagy opcionálisan beszerelhető berendezések működéséhez méretezték. Bármely más elektromos berendezés vagy tartozék gépjárművébe történő beszerelése előtt forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A következő táblázatokban nem szereplő biztosíték cseréje súlyos meghibásodást okozhat gépjárművén. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Csipesz
Page 176 of 336

174
Gyakorlati tudnivalók

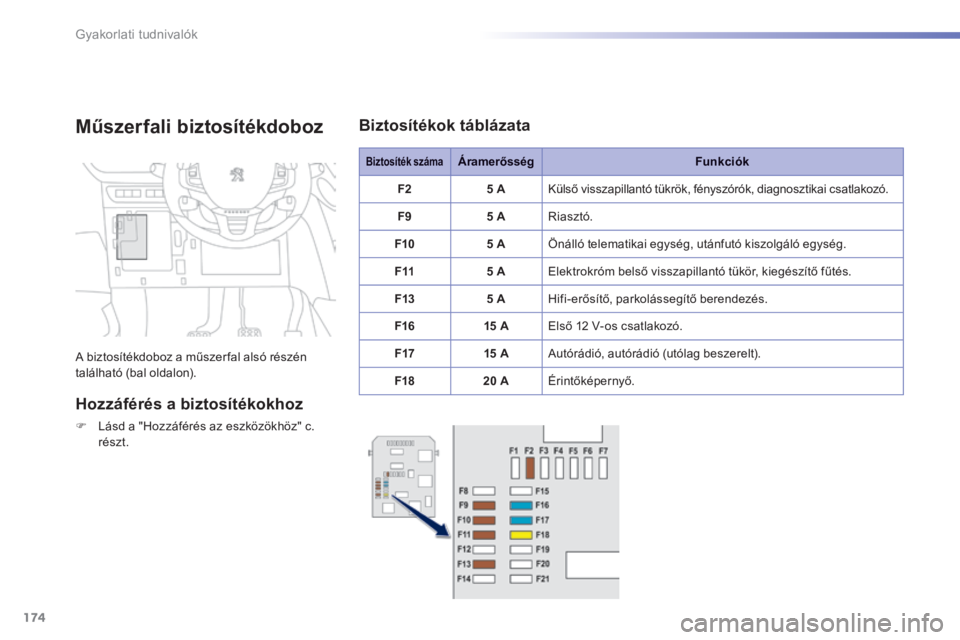

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén található (bal oldalon).
Hozzáférés a biztosítékokhoz
Lásd a "Hozzáférés az eszközökhöz" c. r é s z t .
Biztosíték számaÁramerősségFunkciók
F25 A Külső visszapillantó tükrök, fényszórók, diagnosztikai csatlakozó.
F95 A R i a s z t ó .
F105 A Önálló telematikai egység, utánfutó kiszolgáló egység.
F115 A Elektrokróm belső visszapillantó tükör, kiegészítő fűtés.
F135 A Hifi-erősítő, parkolássegítő berendezés.
F1615 A Első 12 V-os csatlakozó.
F1715 A Autórádió, autórádió (utólag beszerelt).
F1820 A Érintőképernyő.
Biztosítékok táblázata
Page 177 of 336

175
7
Gyakorlati tudnivalók

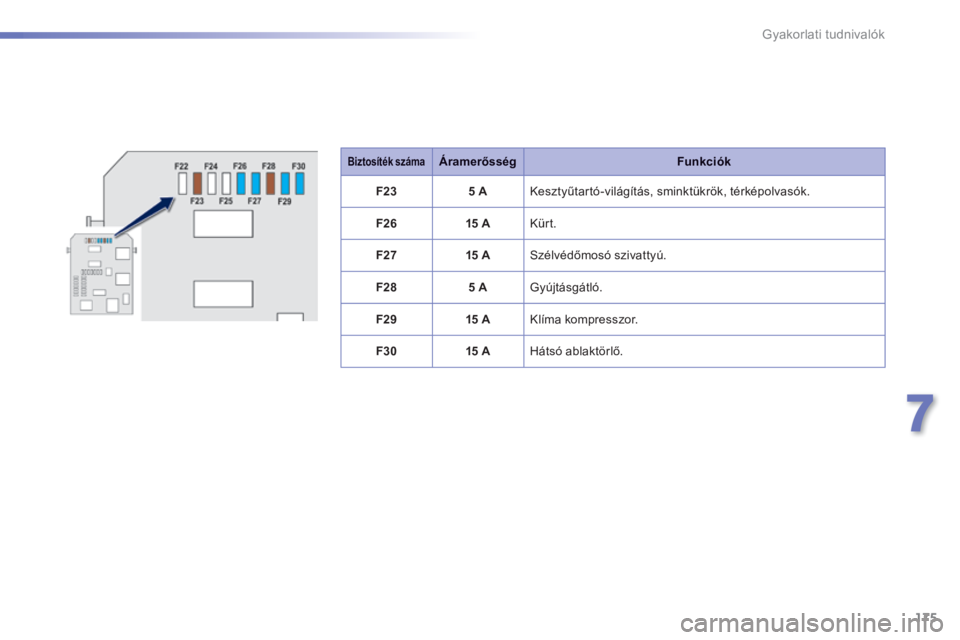

Biztosíték számaÁramerősségFunkciók
F235 A Kesztyűtartó-világítás, sminktükrök, térképolvasók.
F2615 A K ü r t .
F2715 A Szélvédőmosó szivattyú.
F285 A Gyújtásgátló.
F2915 A Klíma kompresszor.
F3015 A Hátsó ablaktörlő.
Page 178 of 336

176
Gyakorlati tudnivalók
Biztosíték számaÁramerősségFunkció k
F0140 A Fűthető hátsó szélvédő.
F0210 A Fűthető külső visszapillantó tükrök.
F0330 A Impulzív első ablakemelők.
F04- Szabad.
F0530 A Impulzív hátsó ablakemelők.
F0610 A Behajtható külső visszapillantó tükrök.
F0710 A Behajtható külső visszapillantó tükrök.
F08- Szabad.
F0915 A Fűthető első ülések.
F1020 A Hifi-erősítő.
F11- Szabad.
F12- Szabad.
Biztosítékok a kesztyűtartó
mögött
Page 179 of 336

177
7
Gyakorlati tudnivalók
Biztosíték számaÁramerősség Funkció k
F1615 A Ködfényszórók.
F1810 A Jobb távolsági fényszóró.
F1910 A Bal távolsági fényszóró.
F2530 A Fényszórómosó relé (utólagos beszerelés).
F2940 A Első ablaktörlő motor.
F3080 A Izzítógyertyák (dízel).

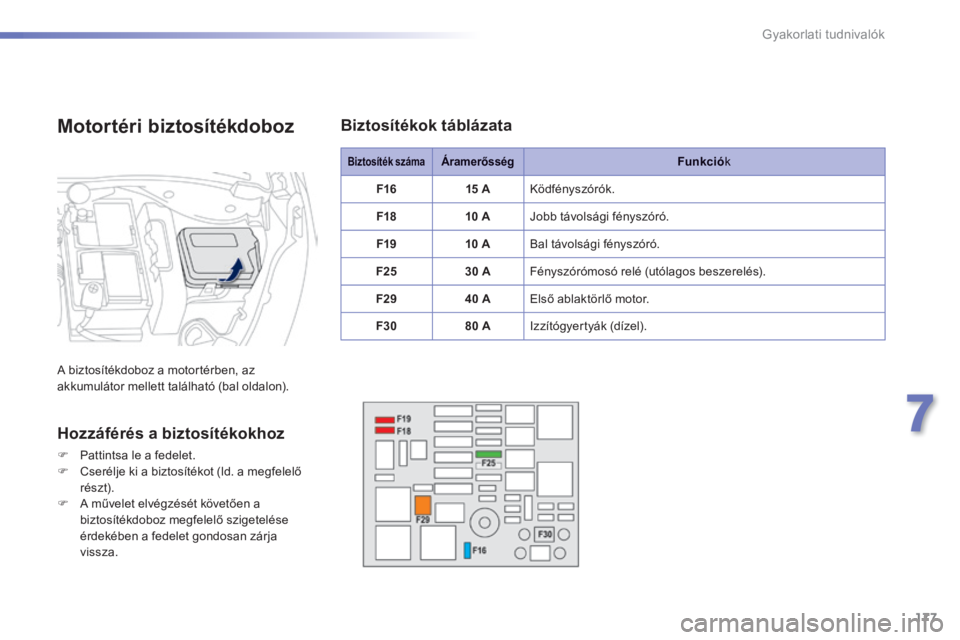

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az akkumulátor mellett található (bal oldalon).
Hozzáférés a biztosítékokhoz
Pattintsa le a fedelet. Cserélje ki a biztosítékot (ld. a megfelelő részt). A művelet elvégzését követően a biztosítékdoboz megfelelő szigetelése érdekében a fedelet gondosan zárja v i s s z a .
Biztosítékok táblázata
Page 180 of 336

178
Gyakorlati tudnivalók

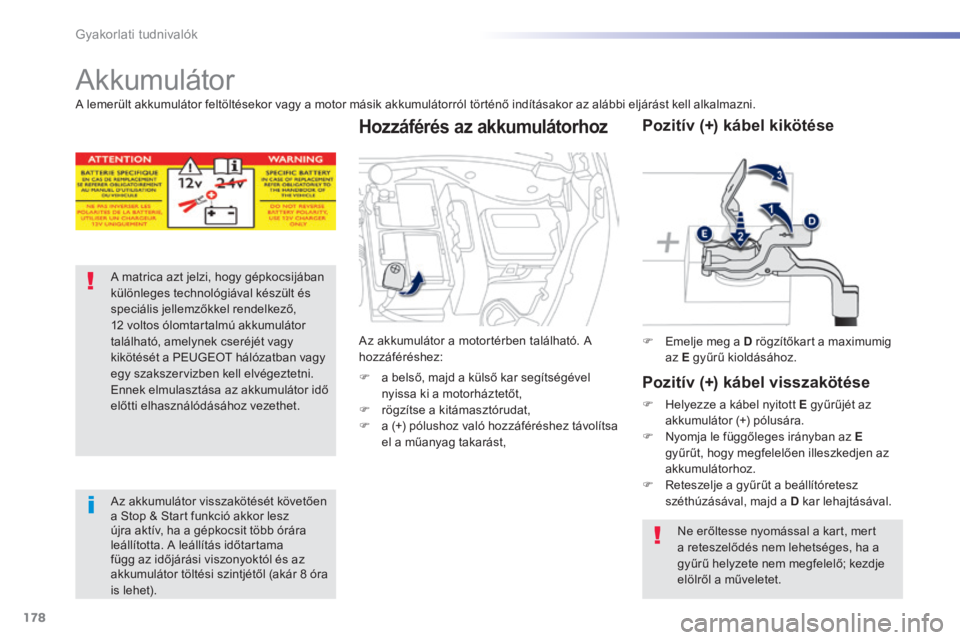

Akkumulátor
A matrica azt jelzi, hogy gépkocsijában különleges technológiával készült és speciális jellemzőkkel rendelkező, 12 voltos ólomtartalmú akkumulátor található, amelynek cseréjét vagy kikötését a PEUGEOT hálózatban vagy egy szakszervizben kell elvégeztetni. Ennek elmulasztása az akkumulátor idő előtti elhasználódásához vezethet.
Az akkumulátor visszakötését követően a Stop & Start funkció akkor lesz újra aktív, ha a gépkocsit több órára leállította. A leállítás időtartama függ az időjárási viszonyoktól és az akkumulátor töltési szintjétől (akár 8 óra
is lehet).
Emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel kikötése
Pozitív (+) kábel visszakötése
Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
Nyomja le függőleges irányban az Egyűrűt, hogy megfelelően illeszkedjen az akkumulátorhoz. Reteszelje a gyűrűt a beállítóretesz széthúzásával, majd a D kar lehajtásával.
Ne erőltesse nyomással a kart, mert a reteszelődés nem lehetséges, ha a gyűrű helyzete nem megfelelő; kezdje elölről a műveletet.
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
Az akkumulátor a motortérben található. A hozzáféréshez:
a belső, majd a külső kar segítségével nyissa ki a motorháztetőt, rögzítse a kitámasztórudat, a (+) pólushoz való hozzáféréshez távolítsa el a műanyag takarást,
Hozzáférés az akkumulátorhoz
