PEUGEOT 2008 2014 Upute Za Rukovanje (in Croatian)

189
7

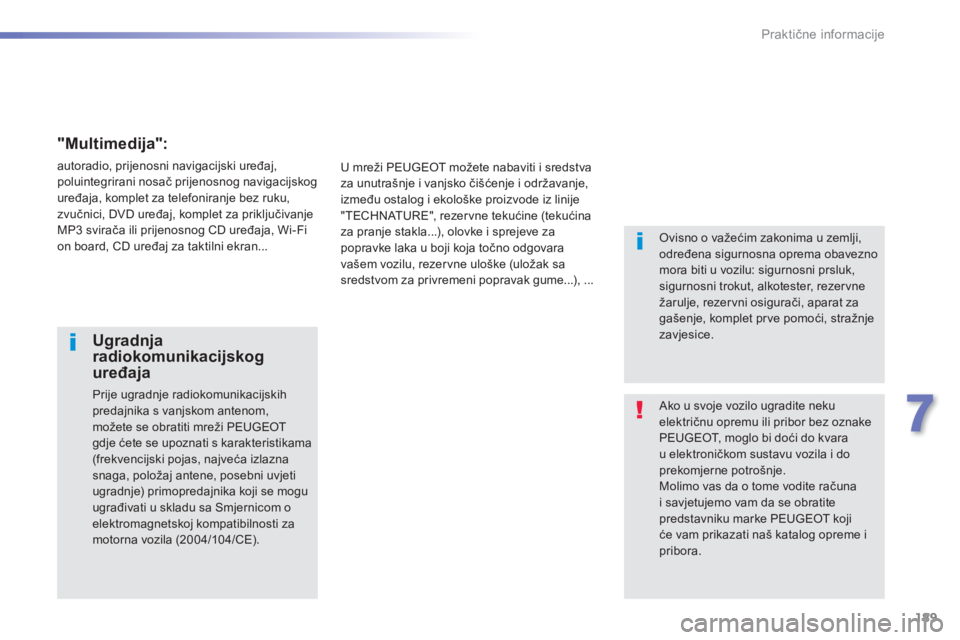

Praktične informacije
Ako u svoje vozilo ugradite neku električnu opremu ili pribor bez oznake PEUGEOT, moglo bi doći do kvara u elektroničkom sustavu vozila i do prekomjerne potrošnje. Molimo vas da o tome vodite računa i savjetujemo vam da se obratite predstavniku marke PEUGEOT koji će vam prikazati naš katalog opreme i p r i b o r a .
U g r a d n j a radiokomunikacijskog uređaja
Prije ugradnje radiokomunikacijskih predajnika s vanjskom antenom, možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama (frekvencijski pojas, najveća izlazna snaga, položaj antene, posebni uvjeti ugradnje) primopredajnika koji se mogu ugrađivati u skladu sa Smjernicom o elektromagnetskoj kompatibilnosti za motorna vozila (2004/104/CE).
Ovisno o važećim zakonima u zemlji, određena sigurnosna oprema obavezno mora biti u vozilu: sigurnosni prsluk, sigurnosni trokut, alkotester, rezervne žarulje, rezervni osigurači, aparat za gašenje, komplet prve pomoći, stražnje zavjesice.
U mreži PEUGEOT možete nabaviti i sredstva za unutrašnje i vanjsko čišćenje i održavanje, između ostalog i ekološke proizvode iz linije "TECHNATURE", rezervne tekućine (tekućina za pranje stakla...), olovke i sprejeve za popravke laka u boji koja točno odgovara vašem vozilu, rezervne uloške (uložak sa sredstvom za privremeni popravak gume...), ...
"Multimedija":
autoradio, prijenosni navigacijski uređaj, poluintegrirani nosač prijenosnog navigacijskog uređaja, komplet za telefoniranje bez ruku, zvučnici, DVD uređaj, komplet za priključivanje MP3 svirača ili prijenosnog CD uređaja, Wi-Fi on board, CD uređaj za taktilni ekran...

190
Provjere

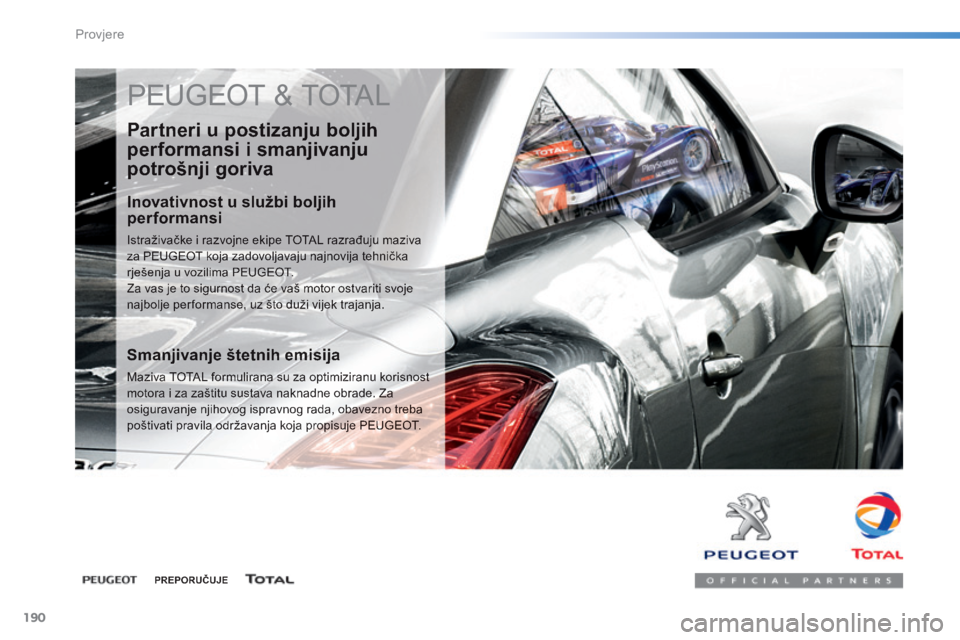

PEUGEOT & TOTAL
Partneri u postizanju boljih
performansi i smanjivanju
potrošnji goriva
Inovativnost u službi boljih performansi
Istraživačke i razvojne ekipe TOTAL razrađuju maziva za PEUGEOT koja zadovoljavaju najnovija tehnička rješenja u vozilima PEUGEOT. Za vas je to sigurnost da će vaš motor ostvariti svoje najbolje per formanse, uz što duži vijek trajanja.
PREPORUČUJE
Smanjivanje štetnih emisija
Maziva TOTAL formulirana su za optimiziranu korisnost motora i za zaštitu sustava naknadne obrade. Za osiguravanje njihovog ispravnog rada, obavezno treba poštivati pravila održavanja koja propisuje PEUGEOT.

191
8
Provjere
Poklopac motora
Prije svakog zahvata u prostoru motora isključite sustav Stop & Start kako bi se izbjegla svaka opasnost od ozljeda u slučaju automatskog uključivanja režima START.
Z a t v a r a n j e
 Izvadite potpornu šipku iz utora.  Utaknite potpornu šipku u njeno ležište.  Spuštajte poklopac motora i na kraju ga pustite da slobodno padne.  Povlačenjem poklopca provjerite da je d o b r o u g l a v l j e n .
 Izvadite potpornu šipku iz njenog ležišta i učvrstite je u utor, tako da poklopac motora drži u otvorenom položaju.
Ne otvarajte poklopac motora na jakom vjetru. Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom poklopca motora (opasnost od o p e k l i n a ) .
O t v a r a n j e
 Dignite ručicu i podignite poklopac motora.
 Otvorite prednja lijeva vrata.  Povucite prema sebi ručicu smještenu u donjem dijelu okvira vrata.
Zbog električne opreme u prostoru motora, preporučuje se što manje izlaganje vodi (kiša, pranje, ...).
Zbog smještaja unutrašnje ručice, poklopac motora ne može se otvoriti dok su prednja lijeva vrata zatvorena.

192
Provjere
U prostoru motora možete provjeriti razinu pojedinih tekućina i zamijeniti neke potrošne dijelove.

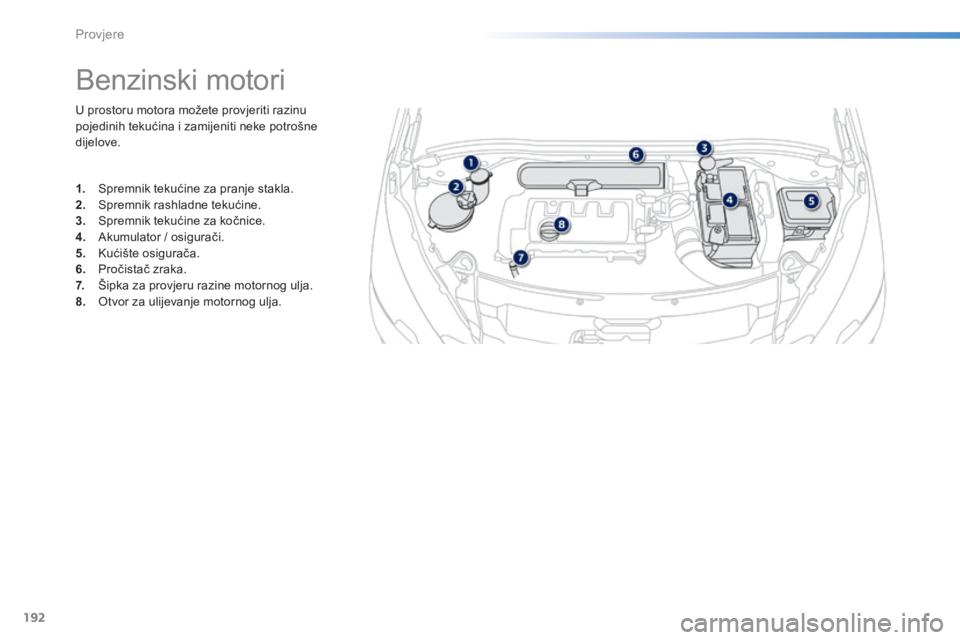

Benzinski motori
1. Spremnik tekućine za pranje stakla. 2. Spremnik rashladne tekućine. 3. Spremnik tekućine za kočnice.
4. Akumulator / osigurači. 5. Kućište osigurača. 6. Pročistač zraka. 7. Šipka za provjeru razine motornog ulja. 8. Otvor za ulijevanje motornog ulja.

193
8
Provjere
U prostoru motora možete provjeriti razinu pojedinih tekućina, zamijeniti neke potrošne dijelove i uspostaviti dovod goriva.

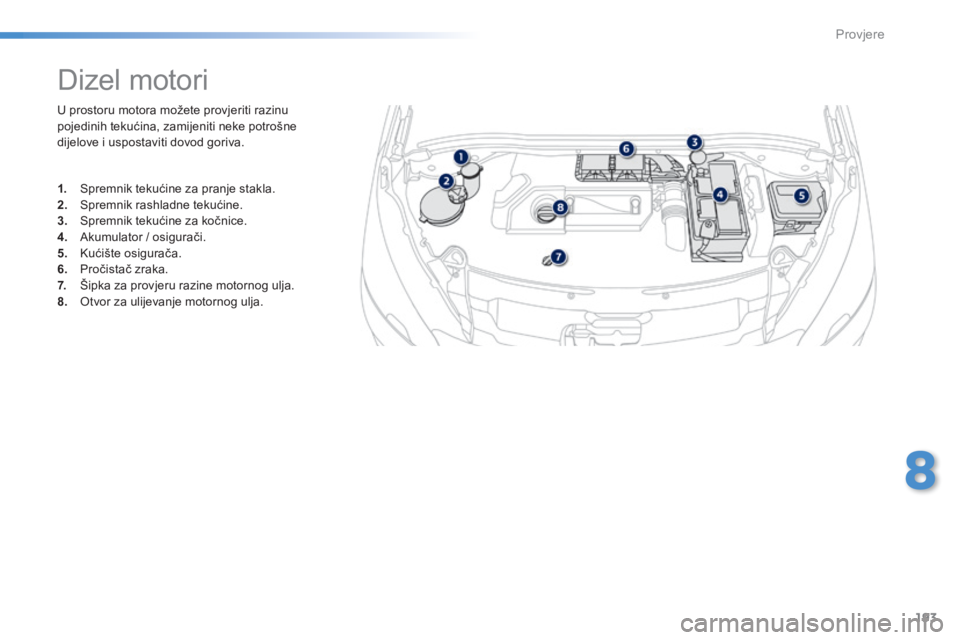

Dizel motori
1. Spremnik tekućine za pranje stakla. 2. Spremnik rashladne tekućine. 3. Spremnik tekućine za kočnice.
4. Akumulator / osigurači. 5. Kućište osigurača. 6. Pročistač zraka. 7. Šipka za provjeru razine motornog ulja. 8. Otvor za ulijevanje motornog ulja.

194
Provjere

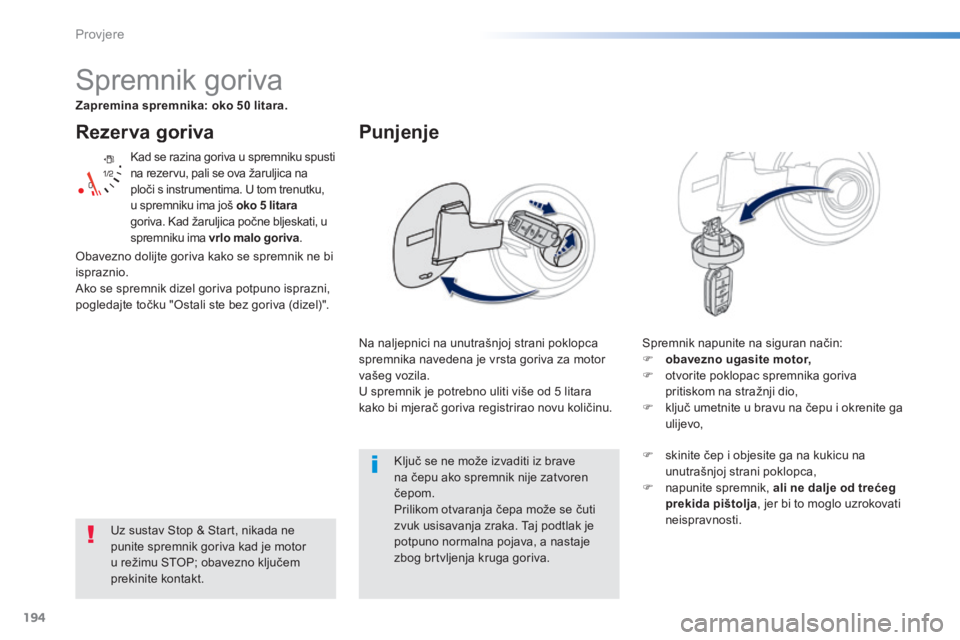

Rezerva goriva
Kad se razina goriva u spremniku spusti na rezervu, pali se ova žaruljica na ploči s instrumentima. U tom trenutku, u spremniku ima još oko 5 litara goriva. Kad žaruljica počne bljeskati, u spremniku ima vrlo malo goriva .
Ključ se ne može izvaditi iz brave na čepu ako spremnik nije zatvoren čepom. Prilikom otvaranja čepa može se čuti zvuk usisavanja zraka. Taj podtlak je potpuno normalna pojava, a nastaje zbog brtvljenja kruga goriva.
Spremnik goriva
Zapremina spremnika: oko 50 litara.
Na naljepnici na unutrašnjoj strani poklopca spremnika navedena je vrsta goriva za motor vašeg vozila. U spremnik je potrebno uliti više od 5 litara kako bi mjerač goriva registrirao novu količinu.
P u n j e n j e
Spremnik napunite na siguran način:  obavezno ugasite motor, otvorite poklopac spremnika goriva pritiskom na stražnji dio,  ključ umetnite u bravu na čepu i okrenite ga ulijevo,
Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor u režimu STOP; obavezno ključem prekinite kontakt.
 skinite čep i objesite ga na kukicu na unutrašnjoj strani poklopca,  napunite spremnik, ali ne dalje od trećeg prekida pištolja , jer bi to moglo uzrokovati neispravnosti.
Obavezno dolijte goriva kako se spremnik ne bi ispraznio. Ako se spremnik dizel goriva potpuno isprazni, pogledajte točku "Ostali ste bez goriva (dizel)".

195
8
Provjere
Ako u spremnik ulijete gorivo koje ne odgovara motoru vašega vozila, spremnik se obavezno mora isprazniti i napuniti odgovarajućim gorivom prije pokretanja motora .

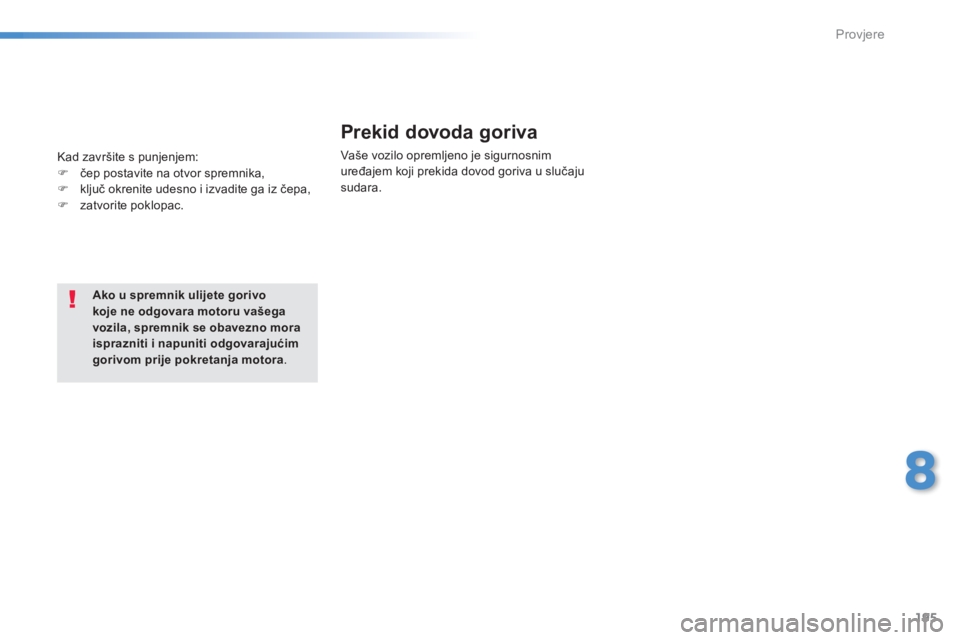

Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim uređajem koji prekida dovod goriva u slučaju s u d a r a .
Kad završite s punjenjem:  čep postavite na otvor spremnika,  ključ okrenite udesno i izvadite ga iz čepa,  z a t v o r i t e p o k l o p a c .

196
Provjere
Način rada
Ako se pištolj za punjenje benzina umetne u otvor spremnika dizel goriva, zaustavit će ga zaklopka. Sustav ostaje zatvoren i onemogućuje punjenje. Ne pokušavajte dalje i umetnite pištolj za punjenje dizel goriva.
Zaštitni profi l za gorivo (dizel) *
* Ovisno o tržištu.
Spremnik se može puniti i iz kanistera. Za dobro ulijevanje goriva, približite otvor kanistera, ali ga nemojte priljubiti na zaklopku zaštitnog profila i polako ulijevajte.
Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti u pojedinim zemljama. Zato zaštitni profil za gorivo može onemogućavati punjenje spremnika. Prije putovanja u inozemstvo, preporučujemo da u mreži PEUGEOT provjerite je li vaše vozilo prilagođeno opremi za punjenje u zemlji u koju namjeravate otići.
To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva. Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.

197
8
Provjere

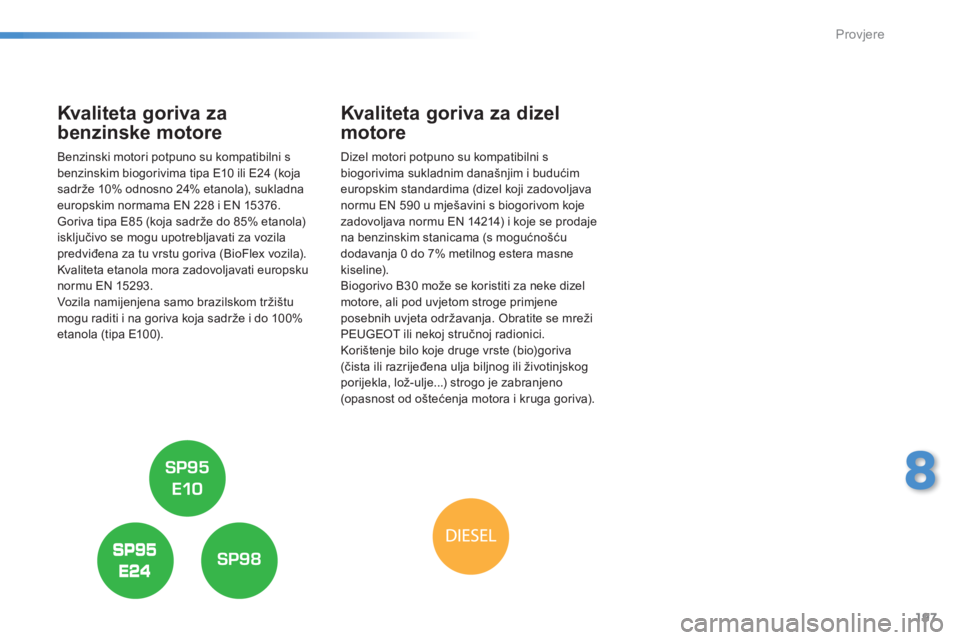

Kvaliteta goriva za
benzinske motore
Benzinski motori potpuno su kompatibilni s benzinskim biogorivima tipa E10 ili E24 (koja sadrže 10% odnosno 24% etanola), sukladna europskim normama EN 228 i EN 15376. Goriva tipa E85 (koja sadrže do 85% etanola) isključivo se mogu upotrebljavati za vozila predviđena za tu vrstu goriva (BioFlex vozila). Kvaliteta etanola mora zadovoljavati europsku normu EN 15293. Vozila namijenjena samo brazilskom tržištu mogu raditi i na goriva koja sadrže i do 100% etanola (tipa E100).
Kvaliteta goriva za dizel
motore
Dizel motori potpuno su kompatibilni s biogorivima sukladnim današnjim i budućim europskim standardima (dizel koji zadovoljava normu EN 590 u mješavini s biogorivom koje zadovoljava normu EN 14214) i koje se prodaje na benzinskim stanicama (s mogućnošću dodavanja 0 do 7% metilnog estera masne kiseline). Biogorivo B30 može se koristiti za neke dizel motore, ali pod uvjetom stroge primjene posebnih uvjeta održavanja. Obratite se mreži PEUGEOT ili nekoj stručnoj radionici. Korištenje bilo koje druge vrste (bio)goriva (čista ili razrijeđena ulja biljnog ili životinjskog porijekla, lož-ulje...) strogo je zabranjeno (opasnost od oštećenja motora i kruga goriva).

198
Provjere
Ako je vaše vozilo opremljeno HDi motorom i ako se spremnik goriva potpuno isprazni, potrebno je uspostaviti dovod goriva; pogledajte crtež prostora motora u točki "Dizel motori". Ako je spremnik goriva opremljen zaštitnim profilom za punjenje, pogledajte odgovarajuću t o č k u .

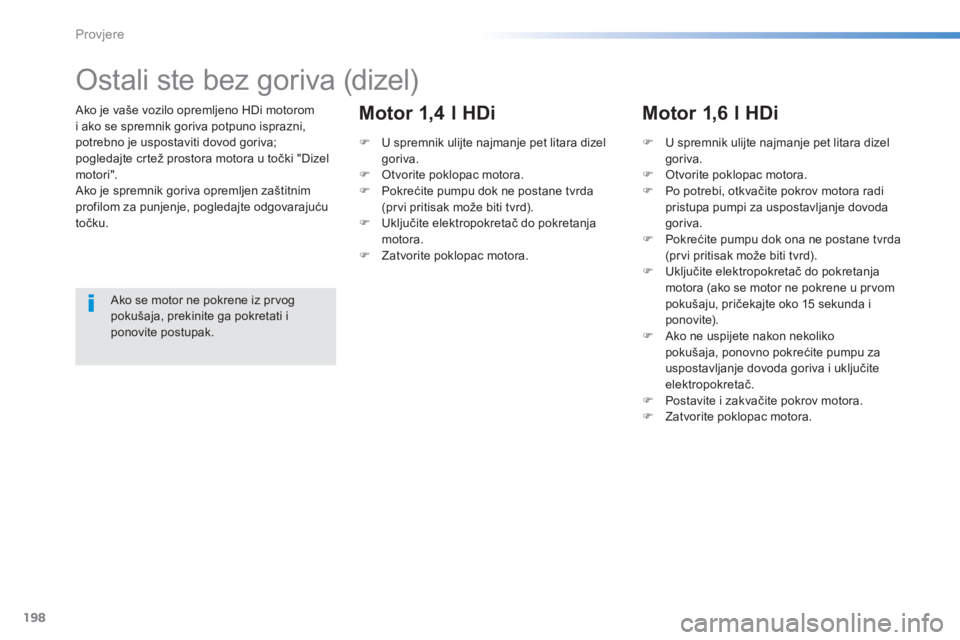

Ostali ste bez goriva (dizel)
Ako se motor ne pokrene iz prvog pokušaja, prekinite ga pokretati i ponovite postupak.
 U spremnik ulijte najmanje pet litara dizel goriva.  Otvorite poklopac motora.  Pokrećite pumpu dok ne postane tvrda (prvi pritisak može biti tvrd).  Uključite elektropokretač do pokretanja motora.  Zatvorite poklopac motora.
Motor 1,4 l HDi
 U spremnik ulijte najmanje pet litara dizel goriva.  Otvorite poklopac motora.  Po potrebi, otkvačite pokrov motora radi pristupa pumpi za uspostavljanje dovoda goriva.  Pokrećite pumpu dok ona ne postane tvrda (prvi pritisak može biti tvrd).  Uključite elektropokretač do pokretanja motora (ako se motor ne pokrene u prvom pokušaju, pričekajte oko 15 sekunda i ponovite).  Ako ne uspijete nakon nekoliko pokušaja, ponovno pokrećite pumpu za uspostavljanje dovoda goriva i uključite elektropokretač.  Postavite i zakvačite pokrov motora.  Zatvorite poklopac motora.
Motor 1,6 l HDi
