PEUGEOT 2008 2014 Upute Za Rukovanje (in Croatian)

9
209

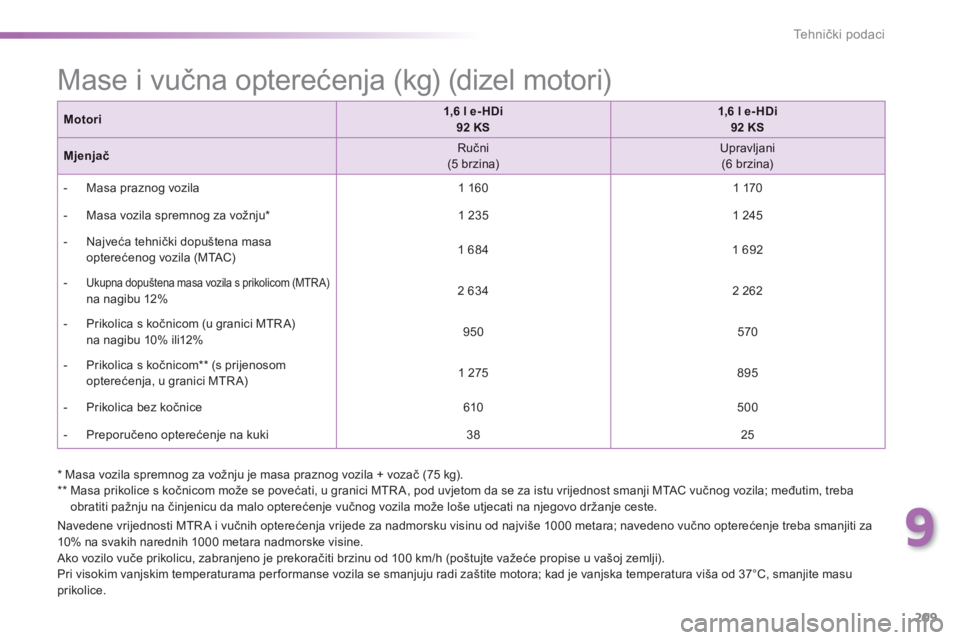

Tehnički podaci
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine. Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji). Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu p r i k o l i c e .
Motori1,6 l e- HDi 92 KS1,6 l e- HDi 92 KS
Mjenjač R u č n i (5 brzina) U p r a v l j a n i (6 brzina)
- Masa praznog vozila 1 1 6 0 1 1 7 0
- Masa vozila spremnog za vožnju * 1 2 3 5 1 2 4 5
- Najveća tehnički dopuštena masa opterećenog vozila (MTAC) 1 6 8 4 1 6 9 2
- Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12% 2 6 3 4 2 2 6 2
- Prikolica s kočnicom (u granici MTR A) na nagibu 10% ili12% 9 5 0 5 7 0
- Prikolica s kočnicom ** (s prijenosom opterećenja, u granici MTR A) 1 2 7 5 8 9 5
- Prikolica bez kočnice 6 1 0 500
- Preporučeno opterećenje na kuki 3 8 2 5
Mase i vučna opterećenja (kg) (dizel motori)
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg). ** Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.

210
Tehnički podaci
Mase i vučna opterećenja (kg) (dizel motori)
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine. Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji). Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu p r i k o l i c e .
Motor1,6 l e- HDi 115 KS
Mjenjač R u č n i (6 brzina)
- Masa praznog vozila 1 1 8 0
- Masa vozila spremnog za vožnju * 1 2 5 5
- Najveća tehnički dopuštena masa opterećenog vozila (MTAC) 1 7 0 8
- Ukupna dopuštena masa vozila s prikolicom(MTR A) na nagibu 12% 2 6 8 8
- Prikolica s kočnicom (u granici MTR A) na nagibu 10% ili 12% 9 8 0
- Prikolica s kočnicom ** (s prijenosom opterećenja, u granici MTR A) 1 3 0 5
- Prikolica bez kočnice 6 2 0
- Preporučeno opterećenje na kuki 3 9
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg). ** Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.

9
211
Tehnički podaci

Dimenzije (u mm)

212
Tehnički podaci

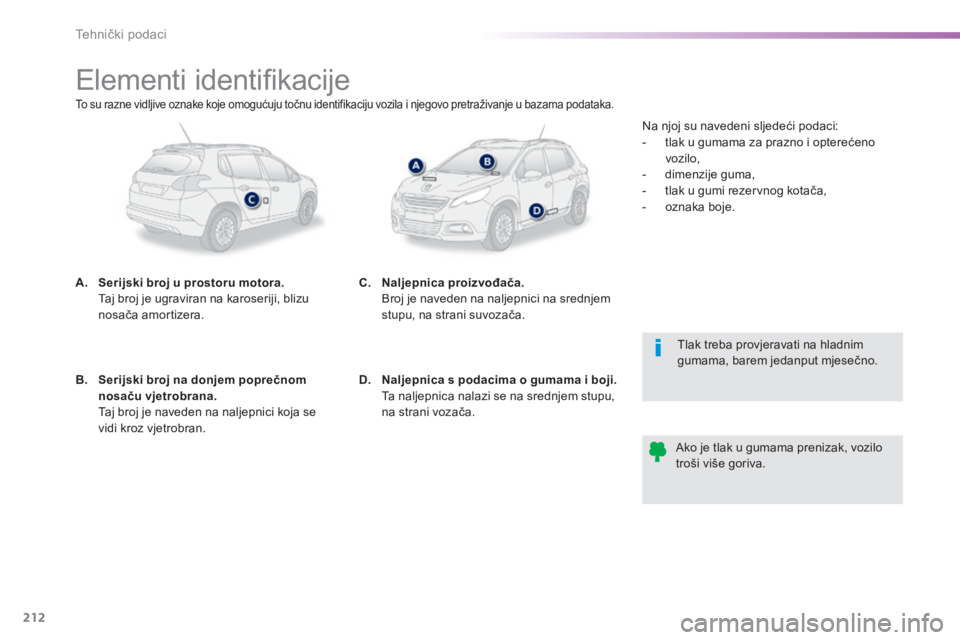

Elementi identifi kacije
A. Serijski broj u prostoru motora. Taj broj je ugraviran na karoseriji, blizu nosača amortizera.
Tlak treba provjeravati na hladnim gumama, barem jedanput mjesečno.
Ako je tlak u gumama prenizak, vozilo troši više goriva.
B. Serijski broj na donjem poprečnom nosaču vjetrobrana. Taj broj je naveden na naljepnici koja se vidi kroz vjetrobran.
C. Naljepnica proizvođača. Broj je naveden na naljepnici na srednjem stupu, na strani suvozača.
D. Naljepnica s podacima o gumama i boji. Ta naljepnica nalazi se na srednjem stupu, na strani vozača.
Na njoj su navedeni sljedeći podaci: - tlak u gumama za prazno i opterećeno vozilo, - dimenzije guma, - tlak u gumi rezervnog kotača, - o z n a k a b o j e .
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.

213

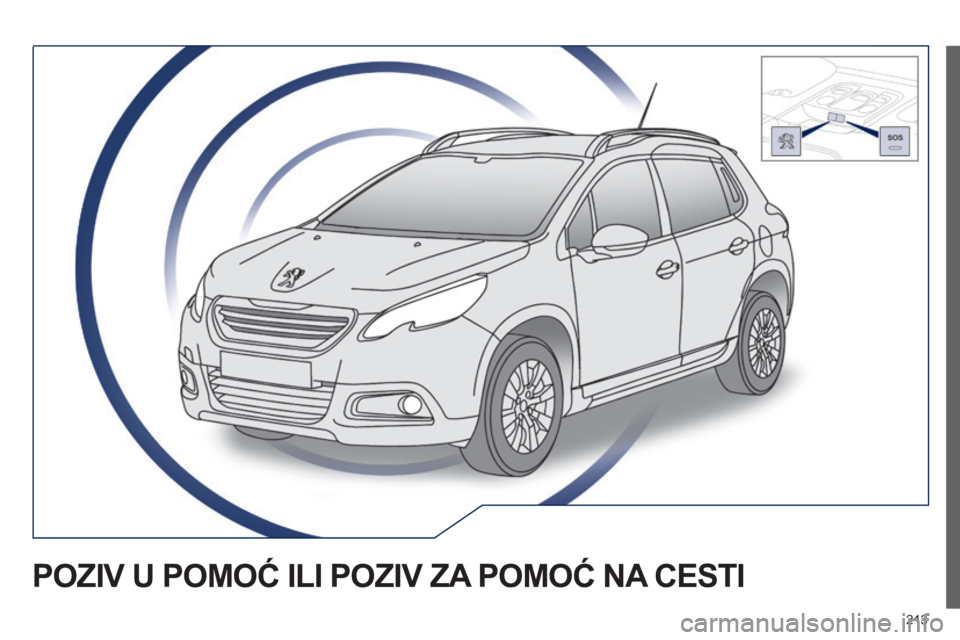

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

214

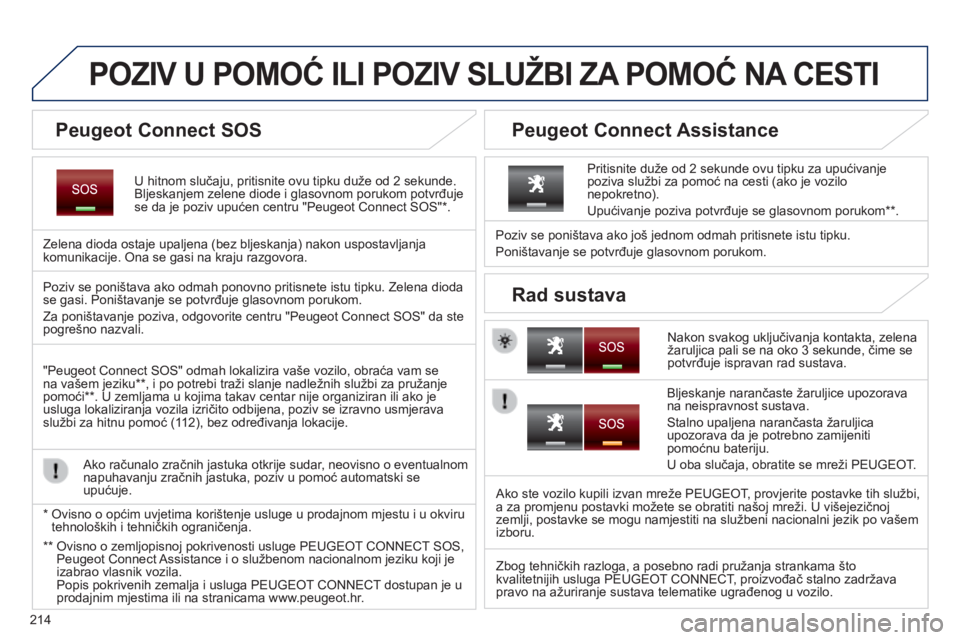

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI
U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde. Bljeskanjem zelene diode i glasovnom porukom potvrđuje se da je poziv upućen centru "Peugeot Connect SOS" * .
Zelena dioda ostaje upaljena (bez bljeskanja) nakon uspostavljanja komunikacije. Ona se gasi na kraju razgovora.
Nakon svakog uključivanja kontakta, zelena žaruljica pali se na oko 3 sekunde, čime se potvrđuje ispravan rad sustava.
Poziv se poništava ako još jednom odmah pritisnete istu tipku.
Poništavanje se potvrđuje glasovnom porukom.
Pritisnite duže od 2 sekunde ovu tipku za upućivanje poziva službi za pomoć na cesti (ako je vozilo nepokretno).
Upućivanje poziva potvrđuje se glasovnom porukom ** .
Poziv se poništava ako odmah ponovno pritisnete istu tipku. Zelena dioda se gasi. Poništavanje se potvrđuje glasovnom porukom.
Za poništavanje poziva, odgovorite centru "Peugeot Connect SOS" da ste pogrešno nazvali.
"Peugeot Connect SOS" odmah lokalizira vaše vozilo, obraća vam se na vašem jeziku ** , i po potrebi traži slanje nadležnih službi za pružanje pomoći ** . U zemljama u kojima takav centar nije organiziran ili ako je usluga lokaliziranja vozila izričito odbijena, poziv se izravno usmjerava službi za hitnu pomoć (112), bez određivanja lokacije.
Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnom napuhavanju zračnih jastuka, poziv u pomoć automatski se upućuje.
Bljeskanje narančaste žaruljice upozorava na neispravnost sustava.
Stalno upaljena narančasta žaruljica upozorava da je potrebno zamijeniti pomoćnu bateriju.
U oba slučaja, obratite se mreži PEUGEOT.
Ako ste vozilo kupili izvan mreže PEUGEOT, provjerite postavke tih službi, a za promjenu postavki možete se obratiti našoj mreži. U višejezičnoj zemlji, postavke se mogu namjestiti na službeni nacionalni jezik po vašem izboru.
Zbog tehničkih razloga, a posebno radi pružanja strankama što kvalitetnijih usluga PEUGEOT CONNECT, proizvođač stalno zadržava pravo na ažuriranje sustava telematike ugrađenog u vozilo.
* Ovisno o općim uvjetima korištenje usluge u prodajnom mjestu i u okviru tehnoloških i tehničkih ograničenja.
** Ovisno o zemljopisnoj pokrivenosti usluge PEUGEOT CONNECT SOS, Peugeot Connect Assistance i o službenom nacionalnom jeziku koji je izabrao vlasnik vozila. Popis pokrivenih zemalja i usluga PEUGEOT CONNECT dostupan je u prodajnim mjestima ili na stranicama www.peugeot.hr.
Peugeot Connect SOS Peugeot Connect Assistance
Rad sustava

215
Sustav je tako kodiran da može raditi samo u vašem vozilu.
Taktilni ekran
01 Općenito o načinu rada
Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon prelaska u štedljiv način rada, kako se akumulator ne bi ispraznio.
SADRŽAJ
02 Prvi koraci - Upravljačka ploča
04 PEUGEOT CONNECT APPS
05 Navigacija:
navigacija-navođenje, promet, karta, postavke
06 Mediji:
fotografije, radio, glazba, postavke
07 Komunikacija:
bluetooth, kontakti, popis poziva, postavke
08 Postavke :
sustav, vozilo, zvuk str.
str.
str.
str.
str.
str.
str.
Česta pitanja str.
NAVIGACIJA GPS
MULTIMEDIJALNI AUTORADIO
BLUETOOTH TELEFON
216
217
220
219
238
254
264
270
03 Tipke na obruču upravljača
str. 218

01
216
Ovi ekrani mogu imati različite grafi čke izglede.
Za promjenu grafi čkog izgleda, vidi točku " SETTINGS ".
Uzastopnim pritiscima na tipku MODE prikazuju se sljedeće funkcije:
" Trip computer " Trip computer " Trip computer
(vidi poglavlje "Provjera rada"")
" Card "
(ako je navođenje u tijeku)
" Radio "
(ili izvor zvuka koji slušate: CD, USB, pomoćni ulaz)
" Telephone "
(za vrijeme razgovora)
ILI

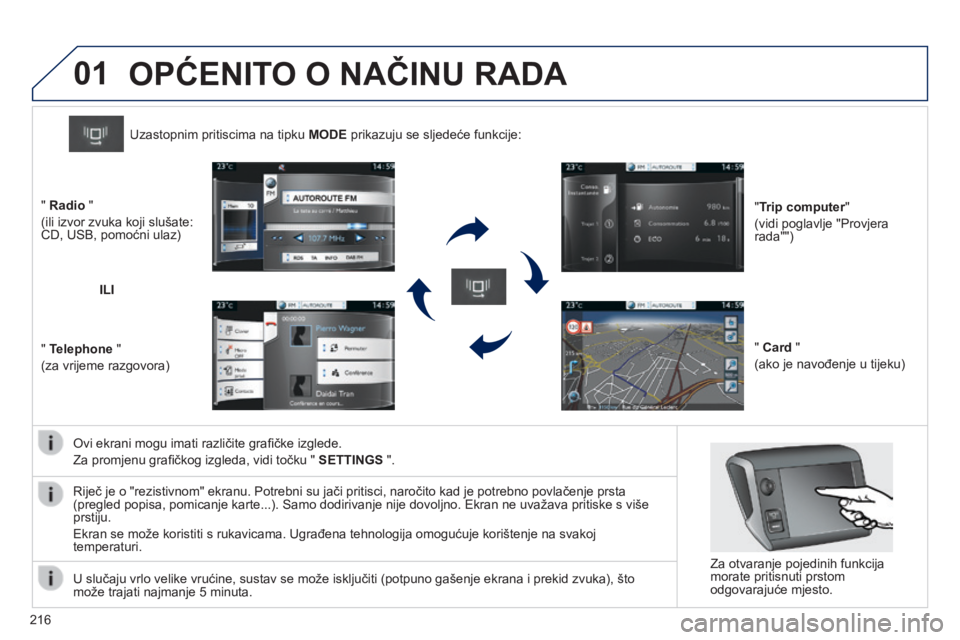

OPĆENITO O NAČINU RADA
U slučaju vrlo velike vrućine, sustav se može isključiti (potpuno gašenje ekrana i prekid zvuka), što može trajati najmanje 5 minuta.
Za otvaranje pojedinih funkcija morate pritisnuti prstom odgovarajuće mjesto.
Riječ je o "rezistivnom" ekranu. Potrebni su jači pritisci, naročito kad je potrebno povlačenje prsta (pregled popisa, pomicanje karte...). Samo dodirivanje nije dovoljno. Ekran ne uvažava pritiske s više prstiju.
Ekran se može koristiti s rukavicama. Ugrađena tehnologija omogućuje korištenje na svakoj temperaturi.

02
217
MODE : izbor stalno prikazane funkcije.
Podešavanje glasnoće (za svaki izvor posebno, uključujući "Traffi c announcements (TA)" i upute navigacije).
Pritiskom na tipku isključuje se zvuk.
Otvaranje glavnog izbornika "MAIN MENU" :
- "Navigation " za određivanje parametara navođenja i izbor odredišta (ovisno o izvedbi).
- "Media" za izbor radija, glazbe MP3 (iz USB memorije), gledanje fotografi ja.
- "Communications" za spajanje mobitela Bluetooth vezom, radi potpuno sigurnog telefoniranja ili priključivanja na Internet.
- "Settings" za određivanje postavki autoradija, vozila, zvuka.
Ponovo pritisnite MENU za izlazak iz "MAIN MENU" i za povratak na stalno prikazanu funkciju.
Izbor izvora zvuka (ovisno o izvedbi):
- Radio "FM" / "AM" / "DAB" * .
- "USB" memorija.
- CD uređaj (u pretincu za rukavice) * .
- Mobitel spojen Bluetooth vezom i Bluetooth "streaming" prijenos.
- Uređaj spojen na pomoćnu Jack utičnicu (kabel nije priložen).
Za čišćenje ekrana preporučuje se mekana, neabrazivna krpica (na primjer, za čišćenje naočala), bez dodatnih sredstava.
Ne dirajte taktilni ekran šiljastim predmetima. Ne dirajte taktilni ekran mokrim rukama.

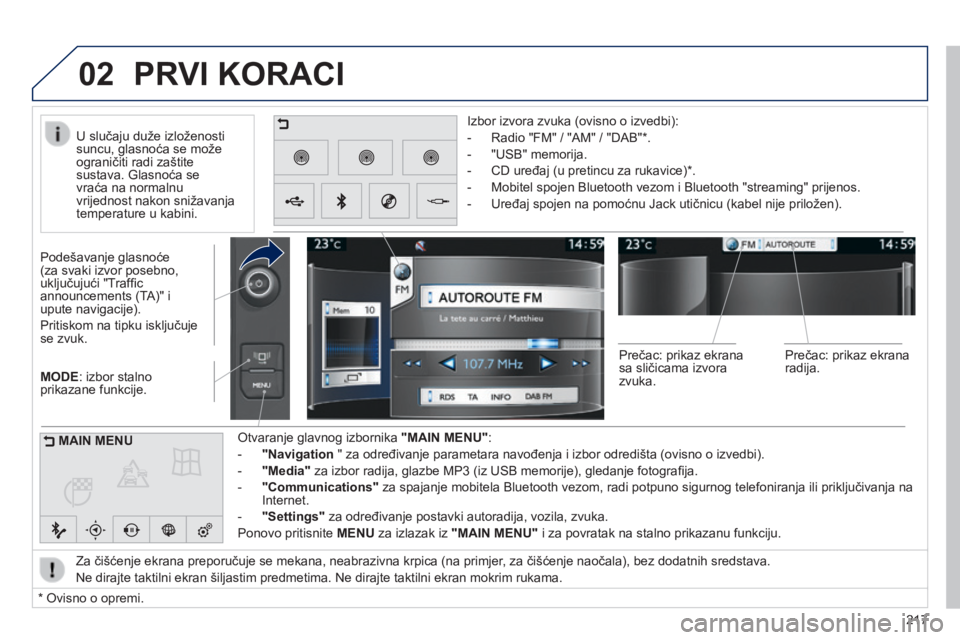

PRVI KORACI
* Ovisno o opremi.
MAIN MENU
U slučaju duže izloženosti suncu, glasnoća se može ograničiti radi zaštite sustava. Glasnoća se vraća na normalnu vrijednost nakon snižavanja temperature u kabini.
Prečac: prikaz ekrana sa sličicama izvora zvuka.
Prečac: prikaz ekrana radija.

03

218
- Pritisak: isključivanje / ponovno uključivanje zvuka.
- Povećavanje glasnoće.
- Smanjivanje glasnoće.
- Pritisak: promjena audio izvora: Radio, Media.
- Okretanje.
Radio: automatski prelazak na prethodnu / sljedeću frekvenciju.
Media: prethodna / sljedeća pjesma.
Izbornici: pomicanje.
- Pritisak.
Radio: biranje memoriranih stanica.
Izbornici: potvrda.
Izvor zvuka: potvrda.
- Dolazni poziv: prihvaćanje poziva.
- Poziv u tijeku:
Otvaranje izbornika telefona (imenik, popis poziva).
Prekid poziva.
- Radio: prikaz popisa stanica.
Media: prikaz popisa albuma / pjesama.

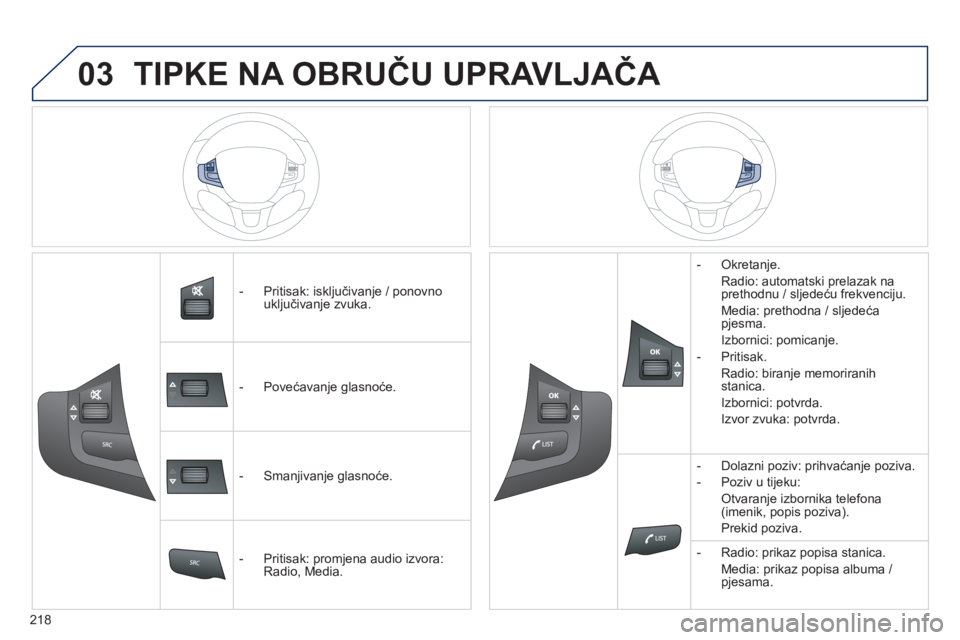

TIPKE NA OBRUČU UPRAVLJAČA
