PEUGEOT 2008 2015 Instructieboekje (in Dutch)

189
2008_nl_Chap09_info-pratiques_ed01-2015

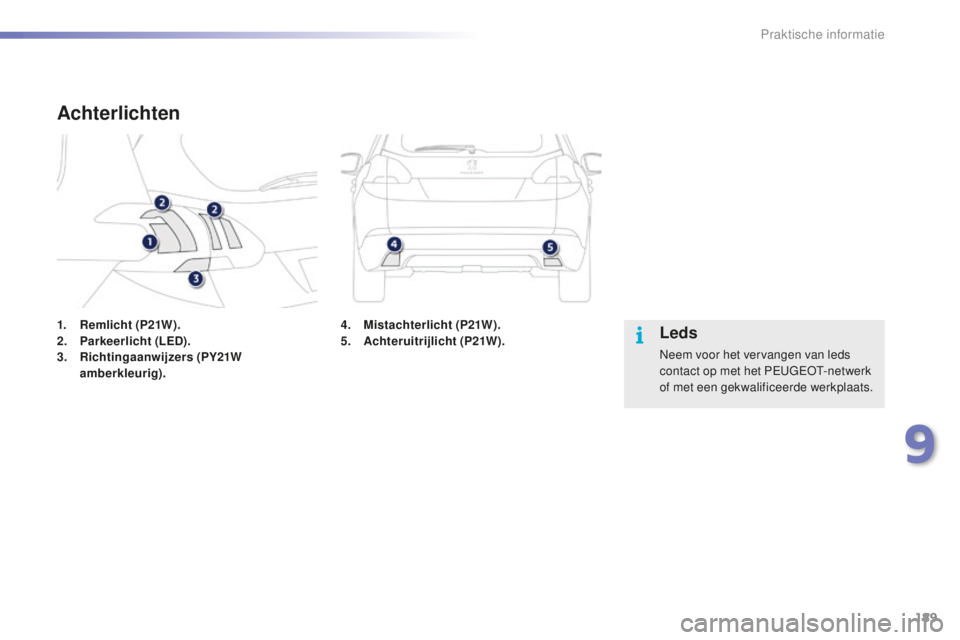

1. Remlicht (P21W).
2. Parkeerlicht (LED).
3.
R

ichtingaanwijzers (PY21W
amberkleurig).
Achterlichten
Leds
Neem voor het vervangen van leds
contact op met het PEUGEOT-netwerk
of met een gekwalificeerde werkplaats.
4.
Mi

stachterlicht (P21W).
5. A
chteruitrijlicht (P21W).
9
Praktische informatie

190
2008_nl_Chap09_info-pratiques_ed01-2015

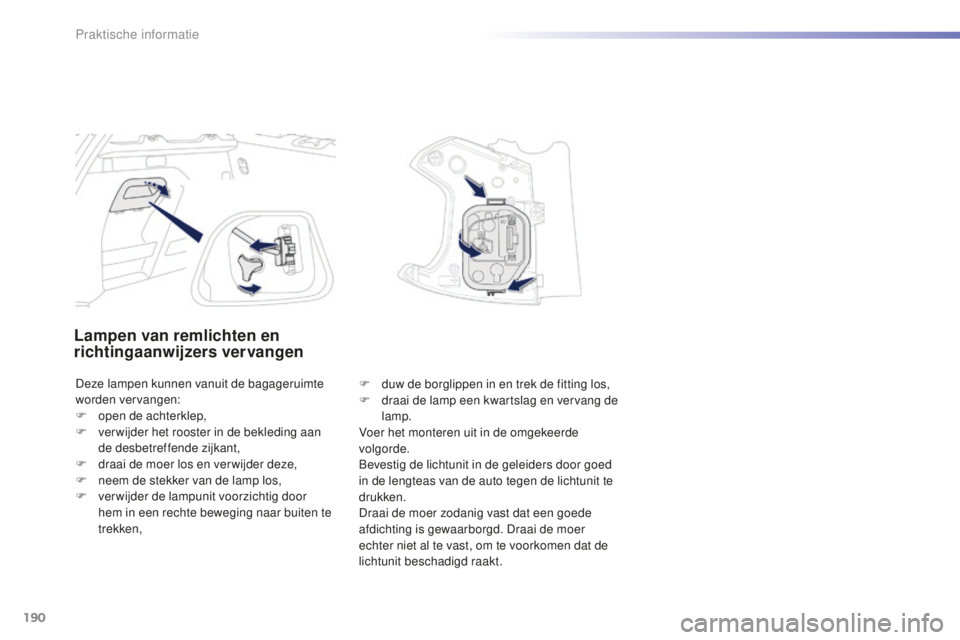

Lampen van remlichten en
richtingaanwijzers vervangen
Deze lampen kunnen vanuit de bagageruimte
worden vervangen:
F
o
pen de achterklep,
F

v
er wijder het rooster in de bekleding aan
de desbetreffende zijkant,
F

d
raai de moer los en ver wijder deze,
F

n
eem de stekker van de lamp los,
F

v
er wijder de lampunit voorzichtig door
hem in een rechte beweging naar buiten te
trekken, F
d uw de borglippen in en trek de fitting los,
F

d
raai de lamp een kwartslag en vervang de
lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Bevestig de lichtunit in de geleiders door goed
in de lengteas van de auto tegen de lichtunit te
drukken.
Draai de moer zodanig vast dat een goede
afdichting is gewaarborgd. Draai de moer
echter niet al te vast, om te voorkomen dat de
lichtunit beschadigd raakt.
Praktische informatie

191
2008_nl_Chap09_info-pratiques_ed01-2015

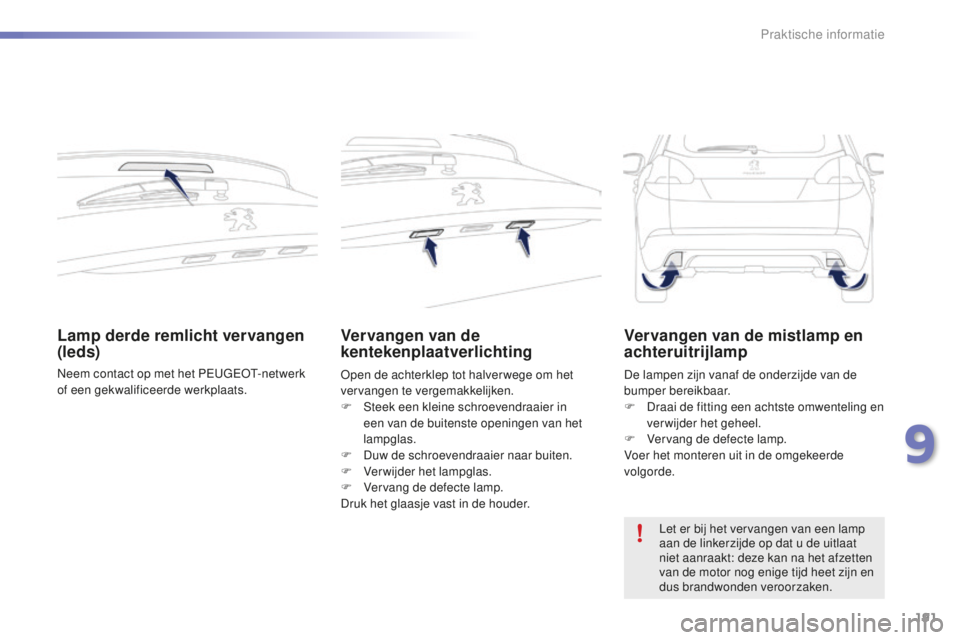

Lamp derde remlicht vervangen
(leds)
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.
Vervangen van de
kentekenplaatverlichting
Open de achterklep tot halver wege om het
vervangen te vergemakkelijken.
F
S
teek een kleine schroevendraaier in
een van de buitenste openingen van het
lampglas.
F

D
uw de schroevendraaier naar buiten.
F

V
erwijder het lampglas.
F

V
ervang de defecte lamp.
Druk het glaasje vast in de houder. De lampen zijn vanaf de onderzijde van de
bumper bereikbaar.
F

D
raai de fitting een achtste omwenteling en
verwijder het geheel.
F

V
ervang de defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Vervangen van de mistlamp en
achteruitrijlamp
Let er bij het vervangen van een lamp
aan de linkerzijde op dat u de uitlaat
niet aanraakt: deze kan na het afzetten
van de motor nog enige tijd heet zijn en
dus brandwonden veroorzaken.
9
Praktische informatie

192
2008_nl_Chap09_info-pratiques_ed01-2015

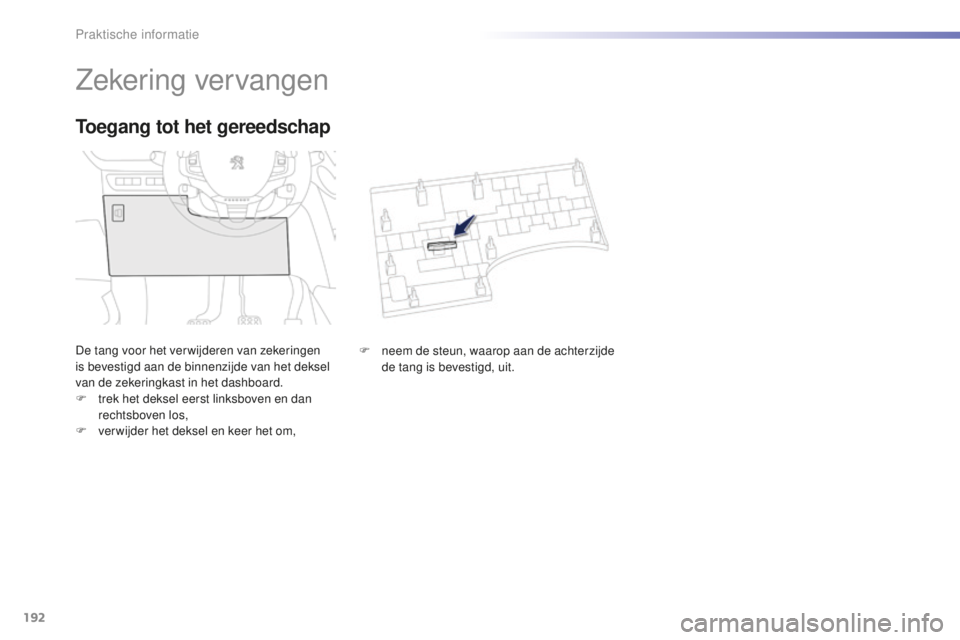

Zekering vervangen
De tang voor het verwijderen van zekeringen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard.
F
t
rek het deksel eerst linksboven en dan
rechtsboven los,
F

v
erwijder het deksel en keer het om,
Toegang tot het gereedschap
F neem de steun, waarop aan de achterzijde de tang is bevestigd, uit.
Praktische informatie

193
2008_nl_Chap09_info-pratiques_ed01-2015
Voor ingrepen aan een zekering geldt:
F g ebruik een speciale tang om de zekering
uit de zekeringkast te ver wijderen en
controleer of het smeltdraadje van de
zekering intact is,
F

v
ervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(zelfde kleur); een afwijkende
stroomsterkte kan storingen veroorzaken
(brand).
Mocht de storing kort na het vervangen van de
zekering terugkeren, laat dan de elektrische
uitrusting controleren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.

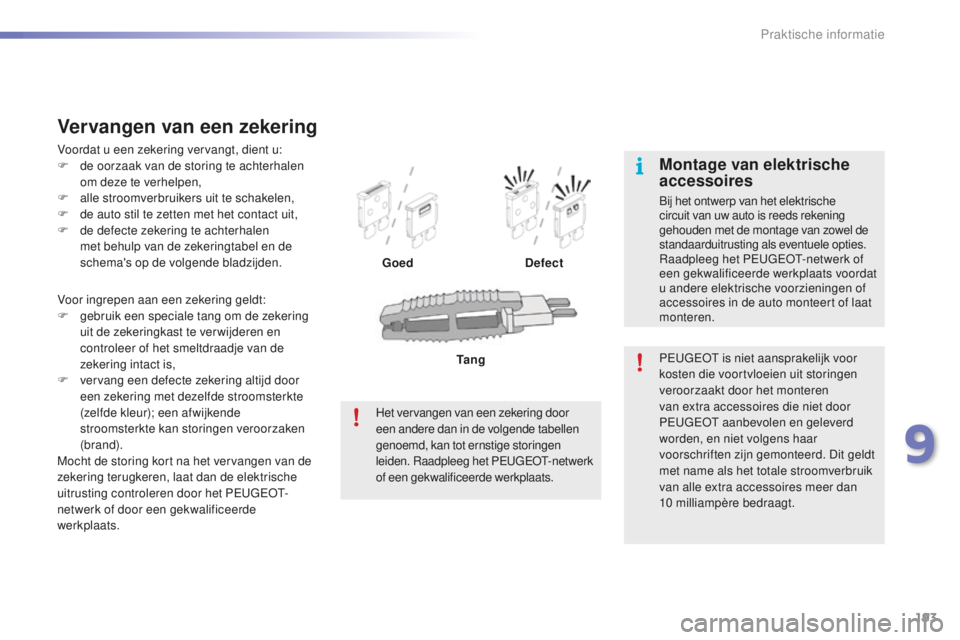

Vervangen van een zekering
Voordat u een zekering vervangt, dient u:
F d e oorzaak van de storing te achterhalen
om deze te verhelpen,
F

a
lle stroomverbruikers uit te schakelen,
F

d
e auto stil te zetten met het contact uit,
F

d
e defecte zekering te achterhalen
met behulp van de zekeringtabel en de
schema's op de volgende bladzijden. GoedDefect
PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
PEUGEOT aanbevolen en geleverd
worden, en niet volgens haar
voorschriften zijn gemonteerd. Dit geldt
met name als het totale stroomverbruik
van alle extra accessoires meer dan
10


milliampère bedraagt.Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
monteren.
Het vervangen van een zekering door
een andere dan in de volgende tabellen
genoemd, kan tot ernstige storingen
leiden. Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Tang
9
Praktische informatie

194
2008_nl_Chap09_info-pratiques_ed01-2015

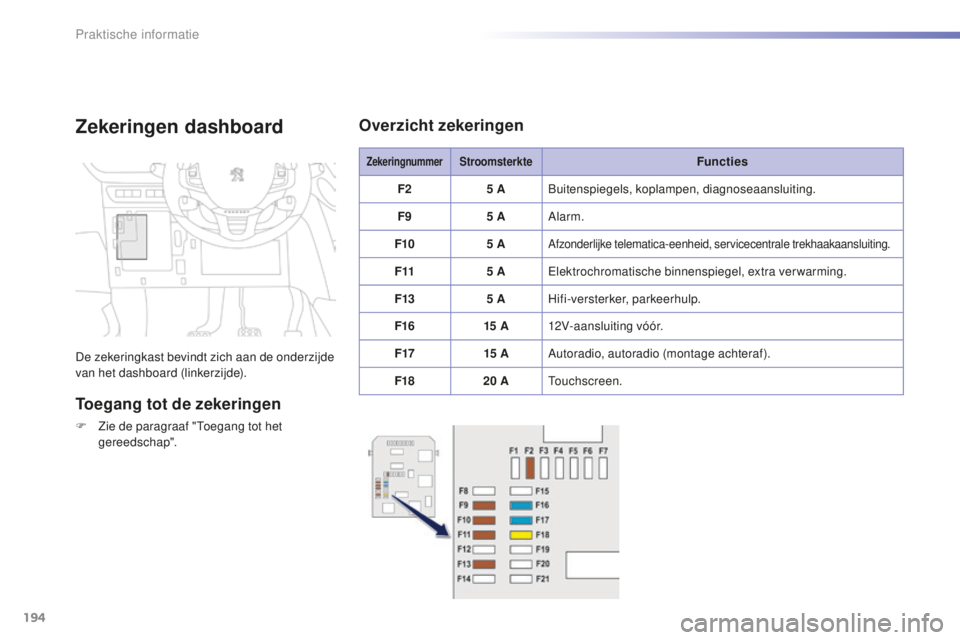

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
F Zie de paragraaf "Toegang tot het gereedschap".
ZekeringnummerStroomsterkteFuncties
F2 5

A Buitenspiegels, koplampen, diagnoseaansluiting.
F9 5

A Alarm.
F10 5

A
Afzonderlijke telematica-eenheid, servicecentrale trekhaakaansluiting.
F11 5 AElektrochromatische binnenspiegel, extra verwarming.
F13 5
AHifi-versterker, parkeerhulp.
F16 15


A12V-aansluiting vóór.
F17 15


AAutoradio, autoradio (montage achteraf).
F18 20
ATouchscreen.
Overzicht zekeringen
Praktische informatie

195
2008_nl_Chap09_info-pratiques_ed01-2015

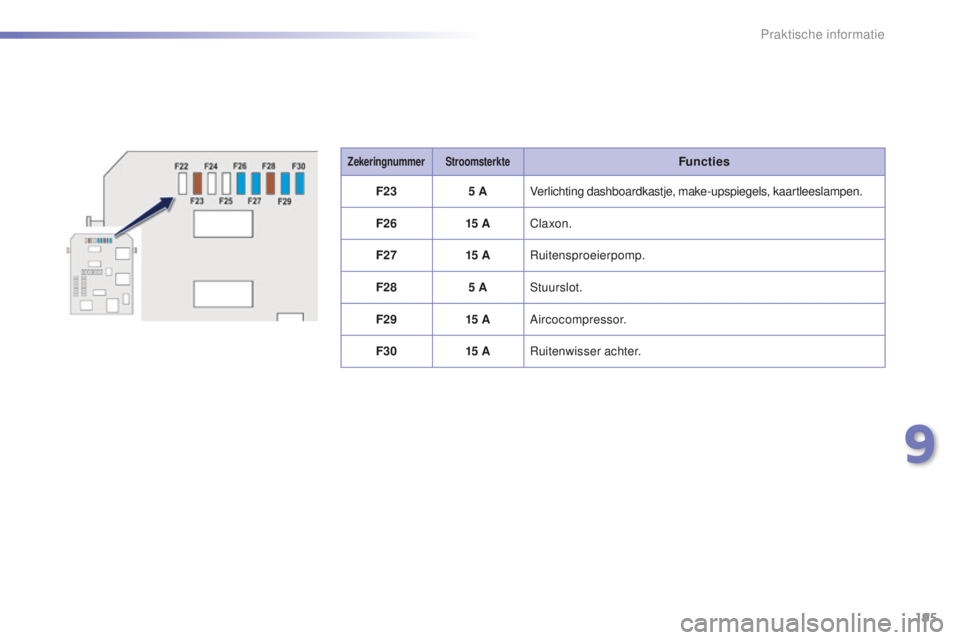

ZekeringnummerStroomsterkteFuncties
F23 5

A Verlichting dashboardkastje, make-upspiegels, kaartleeslampen.
F26 15


A Claxon.
F27 15


A Ruitensproeierpomp.
F28 5

A Stuurslot.
F29 15


A Aircocompressor.
F30 15


A Ruitenwisser achter.
9
Praktische informatie

196
2008_nl_Chap09_info-pratiques_ed01-2015
ZekeringStroomsterkteFuncties
F01 40

A Achterruitverwarming.
F02 10


A Verwarmde buitenspiegels.
F03 30

A Impulsruitbediening vóór.
F04 -Niet gebruikt.
F05 30

A Impulsruitbediening achter.
F06 10


A Inklapbare buitenspiegels.
F07 10


A Inklapbare buitenspiegels.
F08 -Niet gebruikt.
F09 15


A Stoelverwarmingen vóór.
F10 20

A Hifi-versterker.
F11 -Niet gebruikt.
F12 -Niet gebruikt.Zekeringkast achter het
dashboardkastje
Praktische informatie

197
2008_nl_Chap09_info-pratiques_ed01-2015
ZekeringStroomsterkteFuncties
F16 15


A Mistlampen vóór.
F18 10


A Grootlicht rechts.
F19 10


A Grootlicht links.
F25 30

A Relais koplampsproeiers (montage achteraf).
F29 40

A Ruitenwissermotor vóór.
F30 80

A Gloeibougies (diesel).

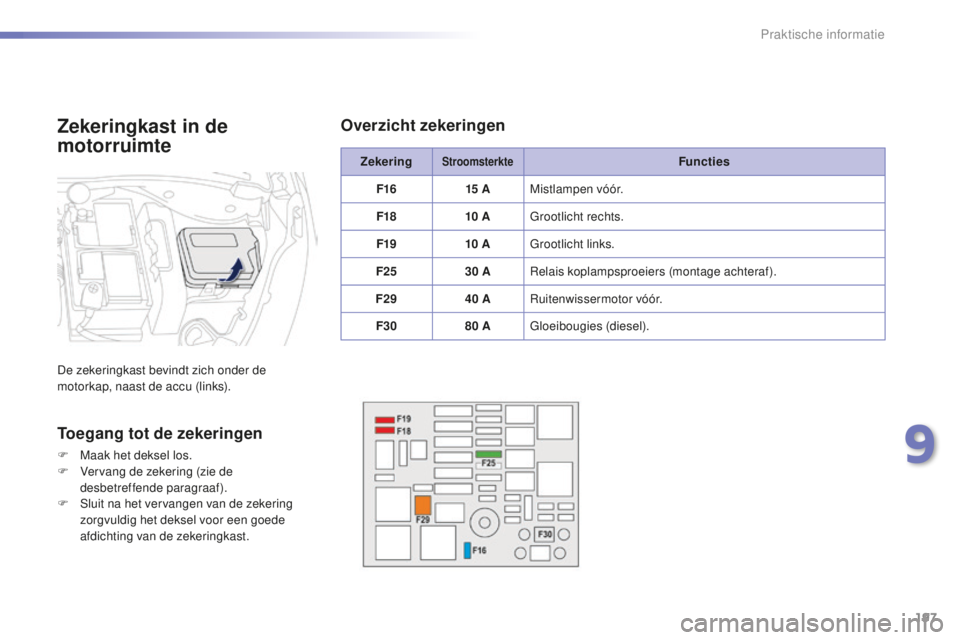

Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen
F Maak het deksel los.
F
V ervang de zekering (zie de
desbetreffende paragraaf).
F

S
luit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast.
Overzicht zekeringen
9
Praktische informatie

198
2008_nl_Chap09_info-pratiques_ed01-2015

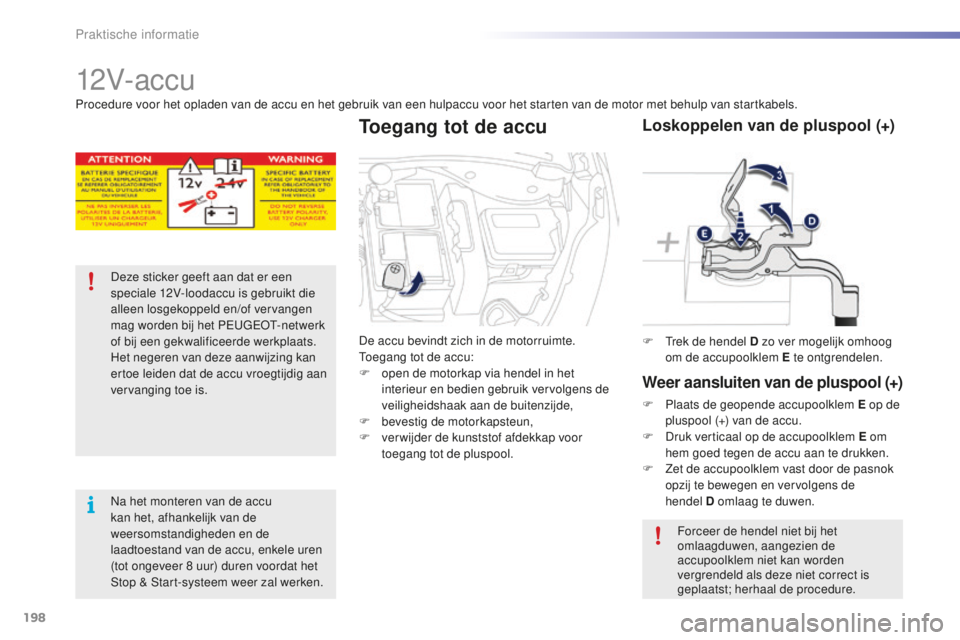

12V- ac c u
Deze sticker geeft aan dat er een
speciale 12V-loodaccu is gebruikt die
alleen losgekoppeld en/of vervangen
mag worden bij het PEUGEOT-netwerk
of bij een gekwalificeerde werkplaats.
Het negeren van deze aanwijzing kan
ertoe leiden dat de accu vroegtijdig aan
vervanging toe is.
Na het monteren van de accu
kan het, afhankelijk van de
weersomstandigheden en de
laadtoestand van de accu, enkele uren
(tot ongeveer 8 uur) duren voordat het
Stop & Start-systeem weer zal werken. F

T
rek de hendel D zo ver mogelijk omhoog
om de accupoolklem E te ontgrendelen.
Loskoppelen van de pluspool (+)
Weer aansluiten van de pluspool (+)
F Plaats de geopende accupoolklem E op de pluspool (+) van de accu.
F

D
ruk verticaal op de accupoolklem E om
hem goed tegen de accu aan te drukken.
F

Z
et de accupoolklem vast door de pasnok
opzij te bewegen en vervolgens de
hendel D omlaag te duwen.
Forceer de hendel niet bij het
omlaagduwen, aangezien de
accupoolklem niet kan worden
vergrendeld als deze niet correct is
geplaatst; herhaal de procedure.
Procedure voor het opladen van de accu en het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels.
De accu bevindt zich in de motorruimte.
Toegang tot de accu:
F

o

pen de motorkap via hendel in het
interieur en bedien gebruik vervolgens de
veiligheidshaak aan de buitenzijde,
F

b

evestig de motorkapsteun,
F

v

erwijder de kunststof afdekkap voor
toegang tot de pluspool.
Toegang tot de accu
