9

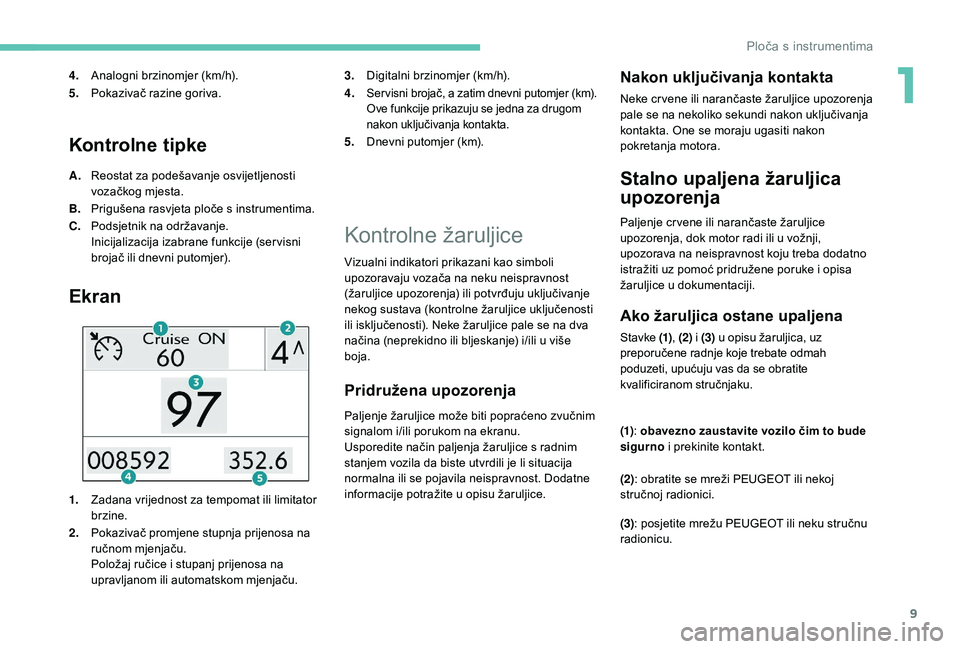

Kontrolne tipke
A.Reostat za podešavanje osvijetljenosti
vozačkog mjesta.
B. Prigušena rasvjeta ploče s instrumentima.
C. Podsjetnik na održavanje.
Inicijalizacija izabrane funkcije (ser visni
brojač ili dnevni putomjer).
Ekran
1.Zadana vrijednost za tempomat ili limitator
brzine.
2. Pokazivač promjene stupnja prijenosa na
ručnom mjenjaču.
Položaj ručice i stupanj prijenosa na
upravljanom ili automatskom mjenjaču. 3.
Digitalni brzinomjer (km/h).
4.
Ser visni brojač, a zatim dnevni putomjer (km).
Ove funkcije prikazuju se jedna za drugom
nakon uključivanja kontakta.
5. Dnevni putomjer (km).
4.
Analogni brzinomjer (km/h).
5. Pokazivač razine goriva.
Kontrolne žaruljice
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način paljenja žaruljice s radnim
stanjem vozila da biste utvrdili je li situacija
normalna ili se pojavila neispravnost. Dodatne
informacije potražite u opisu žaruljice.
Nakon uključivanja kontakta
Neke cr vene ili narančaste žaruljice upozorenja
pale se na nekoliko sekundi nakon uključivanja
kontakta. One se moraju ugasiti nakon
pokretanja motora.
Stalno upaljena žaruljica
upozorenja
Paljenje cr vene ili narančaste žaruljice
upozorenja, dok motor radi ili u vožnji,
upozorava na neispravnost koju treba dodatno
istražiti uz pomoć pridružene poruke i opisa
žaruljice u dokumentaciji.
Ako žaruljica ostane upaljena
Stavke (1), (2) i (3) u opisu žaruljica, uz
preporučene radnje koje trebate odmah
poduzeti, upućuju vas da se obratite
kvalificiranom stručnjaku.
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3) : posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Vizualni indikatori prikazani kao simboli
upozoravaju vozača na neku neispravnost
(žaruljice upozorenja) ili potvrđuju uključivanje
nekog sustava (kontrolne žaruljice uključenosti
ili isključenosti). Neke žaruljice pale se na dva
načina (neprekidno ili bljeskanje) i/ili u više
boja.
1
Ploča s instrumentima

10

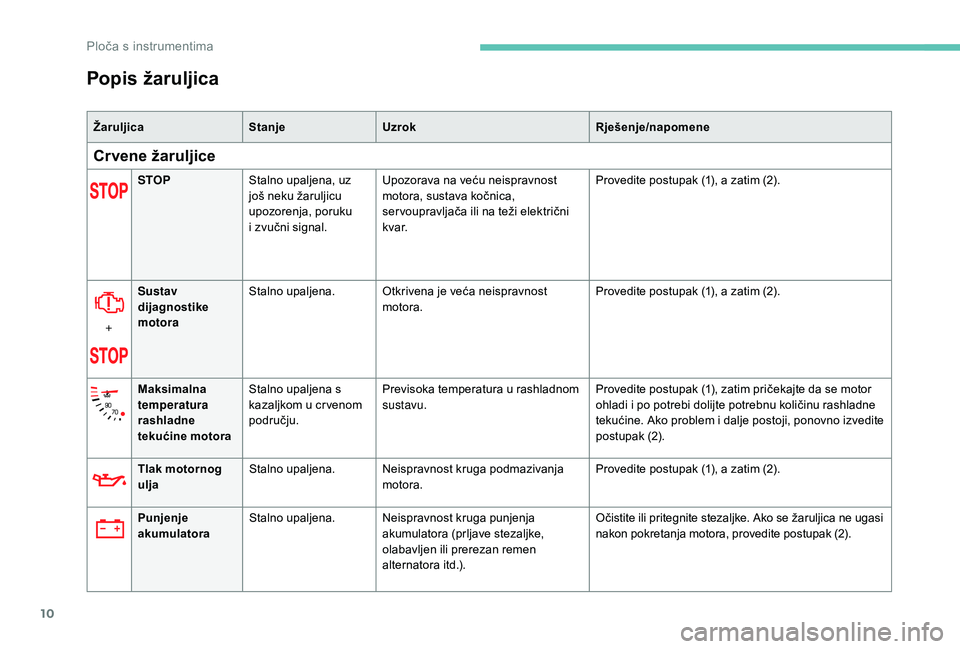

Popis žaruljica
ŽaruljicaStanjeUzrok Rješenje/napomene
Crvene žaruljice
STOPStalno upaljena, uz
još neku žaruljicu
upozorenja, poruku
i
zvučni signal. Upozorava na veću neispravnost
motora, sustava kočnica,
ser voupravljača ili na teži električni
k va r. Provedite postupak (1), a zatim (2).
+ Sustav
dijagnostike
motora
Stalno upaljena.
Otkrivena je veća neispravnost
motora. Provedite postupak (1), a zatim (2).
Maksimalna
temperatura
rashladne
tekućine motora Stalno upaljena s
kazaljkom u cr venom
području.
Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1), zatim pričekajte da se motor
ohladi i po potrebi dolijte potrebnu količinu rashladne
tekućine. Ako problem i dalje postoji, ponovno izvedite
postupak (2).
Tlak motornog
ulja Stalno upaljena.
Neispravnost kruga podmazivanja
motora. Provedite postupak (1), a zatim (2).
Punjenje
akumulatora Stalno upaljena.
Neispravnost kruga punjenja
akumulatora (prljave stezaljke,
olabavljen ili prerezan remen
alternatora itd.). Očistite ili pritegnite stezaljke. Ako se žaruljica ne ugasi
nakon pokretanja motora, provedite postupak (2).
Ploča s instrumentima

11
Otvorena vrataStalno upaljena uz
poruku s lokacijom
vrata. Ako neka vrata ili poklopac prtljažnika
nisu dobro zatvoreni (pri brzini manjoj
od 10 km/h).
Stalno upaljena uz
poruku s lokacijom
vrata i zvučni signal. Ako neka vrata ili poklopac prtljažnika
nisu dobro zatvoreni (pri brzini većoj
od 10 km/h).
Nezakopčan/
otkopčan pojas Stalno upaljena ili
bljeska, uz zvučni
signal. Neki pojas nije zakopčan ili je
otkopčan.
Parkirna kočnica Stalno upaljena. Parkirna kočnica pritegnuta je ili nije
potpuno otpuštena.
Kočnice Stalno upaljena. Značajan pad razine tekućine za
kočnice. Provedite radnju (1), zatim dolijte tekućinu za kočnice
u skladu s preporukama proizvođača. Ako problem i
dalje postoji, ponovno izvedite postupak (2).
+ Stalno upaljena.
Elektronički razdjelnik kočenja (REF)
je neispravan. Provedite postupak (1), a zatim (2).
Žaruljica
StanjeUzrok Rješenje/napomene
1
Ploča s instrumentima

12
ŽaruljicaStanjeUzrok Rješenje/napomene

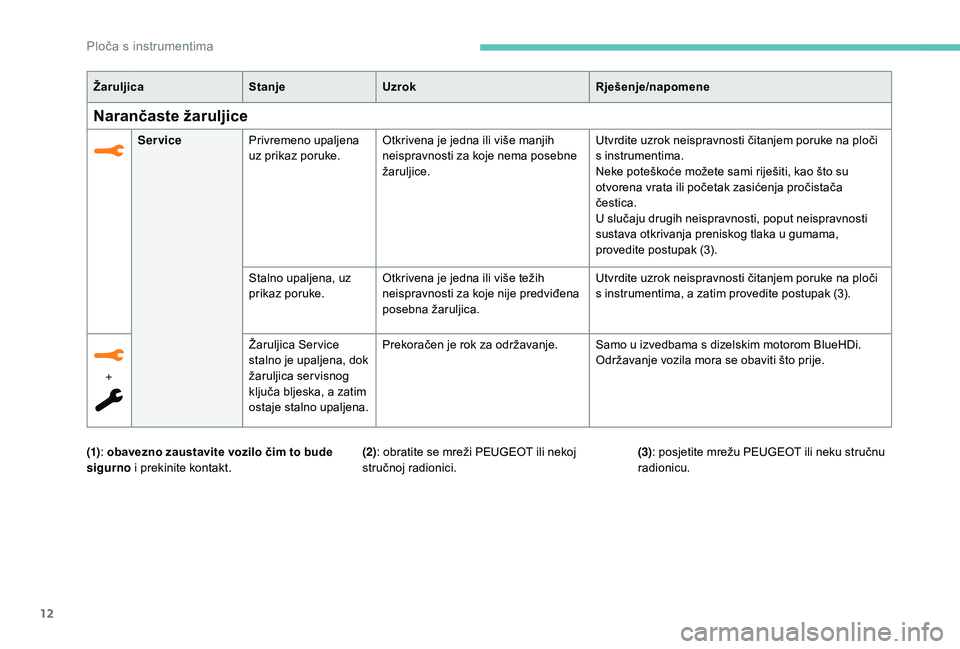

Narančaste žaruljice
ServicePrivremeno upaljena
uz prikaz poruke. Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne
žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili početak zasićenja pročistača
čestica.
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u gumama,
provedite postupak (3).
Stalno upaljena, uz
prikaz poruke. Otkrivena je jedna ili više težih
neispravnosti za koje nije predviđena
posebna žaruljica. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima, a zatim provedite postupak (3).
+ Žaruljica Ser vice
stalno je upaljena, dok
žaruljica servisnog
ključa bljeska, a zatim
ostaje stalno upaljena.Prekoračen je rok za održavanje. Samo u izvedbama s dizelskim motorom BlueHDi.
Održavanje vozila mora se obaviti što prije.
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Ploča s instrumentima

13
Predgrijanje
dizel motoraPrivremeno upaljena.
Nakon uključivanja kontakta, ako je
to potrebno zbog vremenskih uvjeta i
temperature motora. Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Ako se motor ne pokrene, ponovno uključite kontakt
i pričekajte da se žaruljica ugasi, a zatim pokrenite
motor.
Pritisnuta
papučica spojke Stalno upaljena.
Stop & Start: prelazak u način rada
START odbija se jer papučica spojke
nije pritisnuta do kraja. Do kraja pritisnite papučicu spojke.
Pritisnuta
kočnica Stalno upaljena.
Nema pritiska ili je pritisak na
papučicu kočnice nedovoljan. Na vozilu s automatskim mjenjačem, uz pokrenut
motor i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P
.
Na vozilu s upravljanim mjenjačem, postavite ručicu
mjenjača u položaj N za pokretanje motora.
Sustav sprečavanja
blokiranja kotača
(ABS)Stalno upaljena. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim provedite
postupak (3).
Dinamičko
održavanje
stabilnosti (DSC)/
sprječavanje
proklizavanja
kotača (ASR) Bljeska.
Sustav DSC/ASR uključuje se u
slučaju slabog prianjanja ili skretanja
s putanje.
Stalno upaljena. Neispravnost sustava DSC/ASR. Provedite postupak (3).
Žaruljica
StanjeUzrok Rješenje/napomene
Pritisnuta
kočnica Bljeska.
Ako se vozilo s upravljanim
mjenjačem predugo drži na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
parkirnom kočnicom.
1
Ploča s instrumentima

14

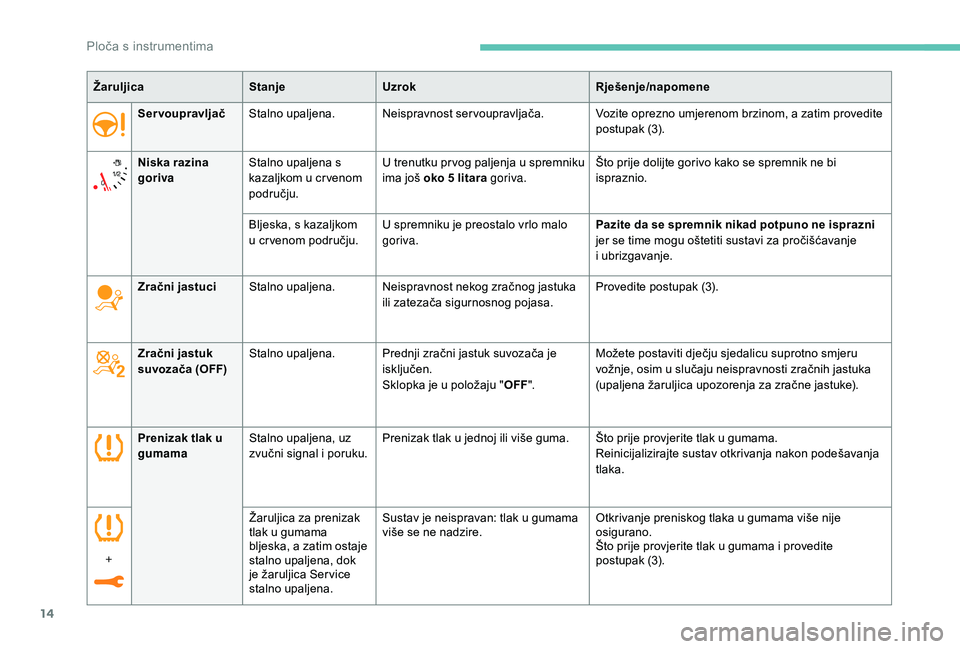

ServoupravljačStalno upaljena. Neispravnost servoupravljača. Vozite oprezno umjerenom brzinom, a zatim provedite
postupak (3).
Niska razina
goriva Stalno upaljena s
kazaljkom u cr venom
području. U trenutku pr vog paljenja u spremniku
ima još oko 5 litara goriva.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Bljeska, s kazaljkom
u
cr venom području. U spremniku je preostalo vrlo malo
goriva. Pazite da se spremnik nikad potpuno ne isprazni
jer se time mogu oštetiti sustavi za pročišćavanje
i
ubrizgavanje.
Zračni jastuci Stalno upaljena. Neispravnost nekog zračnog jastuka
ili zatezača sigurnosnog pojasa. Provedite postupak (3).
Zračni jastuk
suvozača (OFF) Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Sklopka je u položaju "OFF". Možete postaviti dječju sjedalicu suprotno smjeru
vožnje, osim u slučaju neispravnosti zračnih jastuka
(upaljena žaruljica upozorenja za zračne jastuke).
Žaruljica
StanjeUzrok Rješenje/napomene
Prenizak tlak u
gumama Stalno upaljena, uz
zvučni signal i poruku. Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon podešavanja
tlaka.
+ Žaruljica za prenizak
tlak u gumama
bljeska, a zatim ostaje
stalno upaljena, dok
je žaruljica Ser vice
stalno upaljena.Sustav je neispravan: tlak u gumama
više se ne nadzire.
Otkrivanje preniskog tlaka u gumama više nije
osigurano.
Što prije provjerite tlak u gumama i provedite
postupak
(3).
Ploča s instrumentima

15

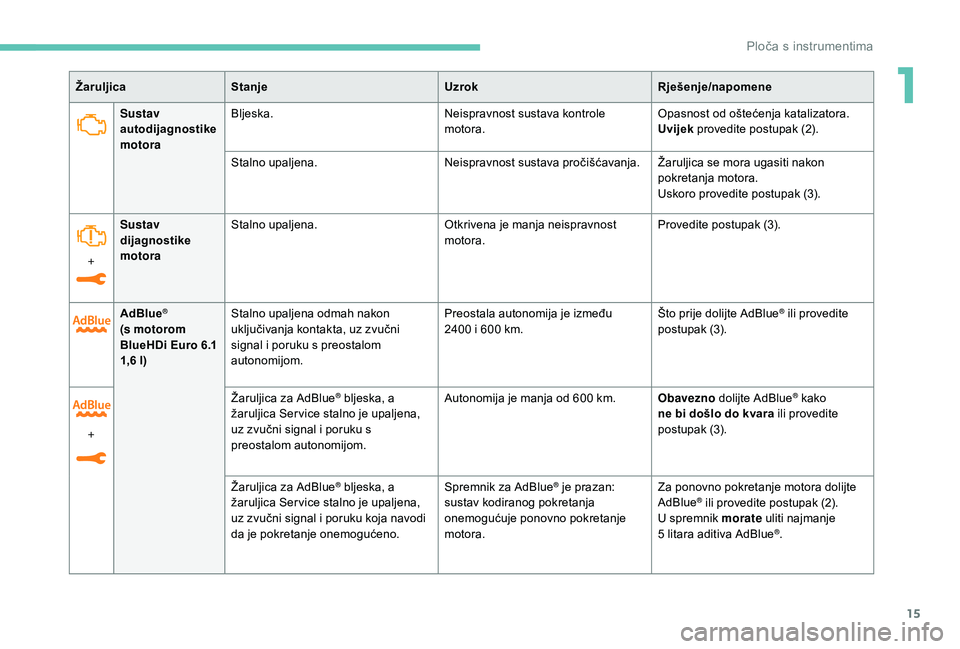

Sustav
autodijagnostike
motoraBljeska.
Neispravnost sustava kontrole
motora.Opasnost od oštećenja katalizatora.
Uvijek
provedite postupak (2).
Stalno upaljena. Neispravnost sustava pročišćavanja.Žaruljica se mora ugasiti nakon
pokretanja motora.
Uskoro provedite postupak (3).
+ Sustav
dijagnostike
motora
Stalno upaljena.
Otkrivena je manja neispravnost
motora.Provedite postupak (3).
AdBlue
®
(s motorom
BlueHDi Euro 6.1
1,6 l) Stalno upaljena odmah nakon
uključivanja kontakta, uz zvučni
signal i poruku s preostalom
autonomijom. Preostala autonomija je između
2400
i 600 km.Što prije dolijte AdBlue
® ili provedite
postupak (3).
+ Žaruljica za AdBlue
® bljeska, a
žaruljica Ser vice stalno je upaljena,
uz zvučni signal i poruku s
preostalom autonomijom. Autonomija je manja od 600
km.
Obavezno dolijte AdBlue® kako
ne bi

došlo do kvara ili provedite
postupak (3).
Žaruljica za AdBlue
® bljeska, a
žaruljica Ser vice stalno je upaljena,
uz zvučni signal i poruku koja navodi
da je pokretanje onemogućeno. Spremnik za AdBlue® je prazan:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora dolijte
AdBlue® ili provedite postupak (2).
U spremnik morate uliti najmanje
5

litara aditiva AdBlue
®.
Žaruljica
Stanje UzrokRješenje/napomene
1
Ploča s instrumentima

16

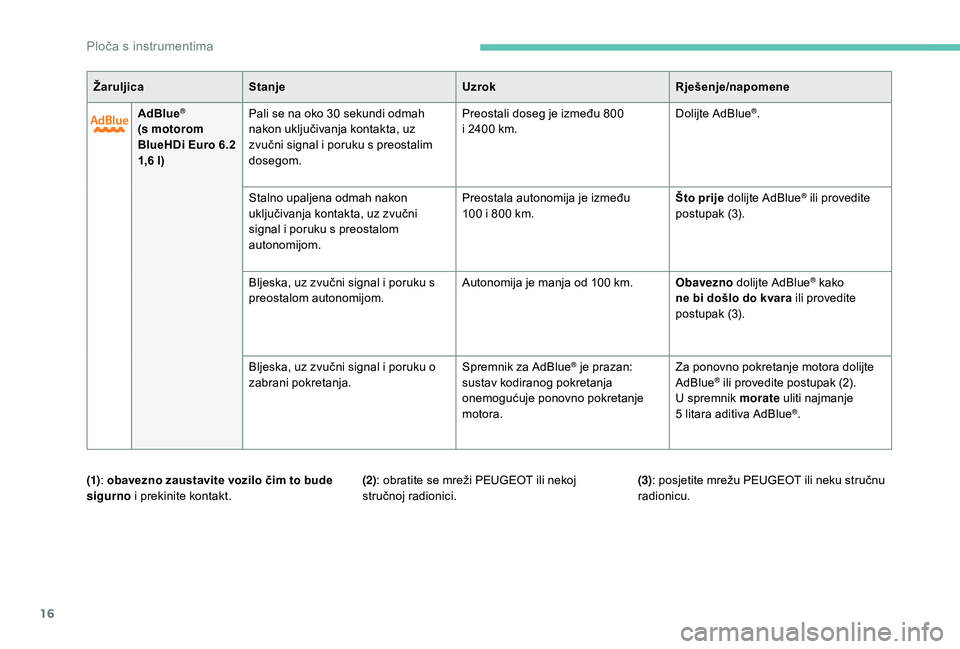

AdBlue®
(s motorom
BlueHDi Euro 6.2
1,6 l)Pali se na oko 30 sekundi odmah
nakon uključivanja kontakta, uz
zvučni signal i poruku s preostalim
dosegom. Preostali doseg je između 800
i
2400 km.Dolijte AdBlue
®.
Stalno upaljena odmah nakon
uključivanja kontakta, uz zvučni
signal i poruku s preostalom
autonomijom. Preostala autonomija je između
100

i

800 km. Što prije dolijte AdBlue
® ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku s
preostalom autonomijom. Autonomija je manja od 100

km. Obavezno dolijte AdBlue
® kako
ne bi

došlo do kvara ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja. Spremnik za AdBlue
® je prazan:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora dolijte
AdBlue® ili provedite postupak (2).
U spremnik morate uliti najmanje
5

litara aditiva AdBlue
®.
Žaruljica
Stanje UzrokRješenje/napomene
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ploča s instrumentima

17
+

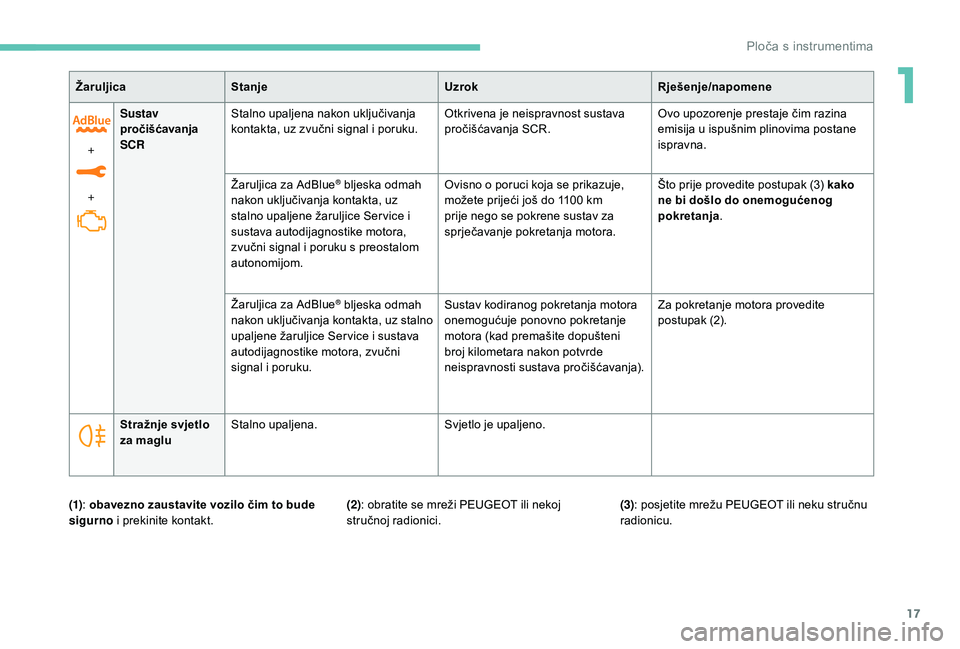

+Sustav
pročišćavanja
SCR
Stalno upaljena nakon uključivanja
kontakta, uz zvučni signal i poruku.
Otkrivena je neispravnost sustava
pročišćavanja SCR.Ovo upozorenje prestaje čim razina
emisija u ispušnim plinovima postane
ispravna.
Žaruljica za AdBlue
® bljeska odmah
nakon uključivanja kontakta, uz
stalno upaljene žaruljice Ser vice i
sustava autodijagnostike motora,
zvučni signal i poruku s preostalom
autonomijom. Ovisno o poruci koja se prikazuje,
možete prijeći još do 1100
km
prije nego se pokrene sustav za
sprječavanje pokretanja motora. Što prije provedite postupak (3) kako
ne bi došlo do onemogućenog
pokretanja
.
Žaruljica za AdBlue
® bljeska odmah
nakon uključivanja kontakta, uz stalno
upaljene žaruljice Ser vice i sustava
autodijagnostike motora, zvučni
signal i poruku. Sustav kodiranog pokretanja motora
onemogućuje ponovno pokretanje
motora (kad premašite dopušteni
broj kilometara nakon potvrde
neispravnosti sustava pročišćavanja).Za pokretanje motora provedite
postupak (2).
Stražnje svjetlo
za maglu Stalno upaljena.
Svjetlo je upaljeno.
Žaruljica
Stanje UzrokRješenje/napomene
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
1

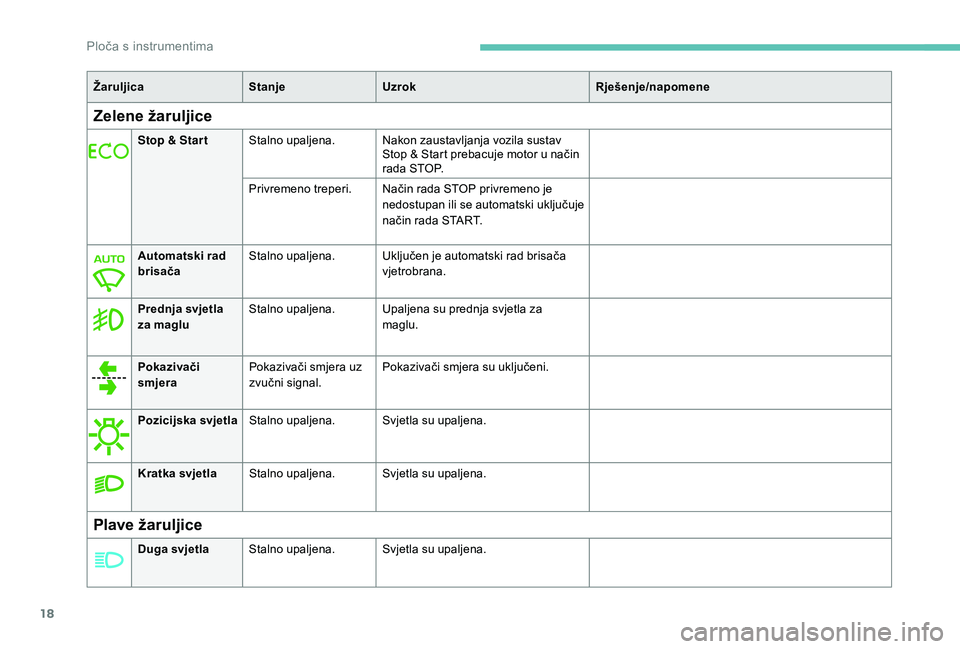

Ploča s instrumentima

18
ŽaruljicaStanjeUzrok Rješenje/napomene
Zelene žaruljice
Stop & Star tStalno upaljena. Nakon zaustavljanja vozila sustav
Stop & Start prebacuje motor u način
rada STOP.
Privremeno treperi. Način rada STOP privremeno je
nedostupan ili se automatski uključuje
način rada START.
Automatski rad
brisača Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Prednja svjetla
za maglu Stalno upaljena.
Upaljena su prednja svjetla za
maglu.
Pokazivači
smjera Pokazivači smjera uz
zvučni signal. Pokazivači smjera su uključeni.
Pozicijska svjetla Stalno upaljena. Svjetla su upaljena.
Kratka svjetla Stalno upaljena. Svjetla su upaljena.
Plave žaruljice
Duga svjetlaStalno upaljena. Svjetla su upaljena.
Ploča s instrumentima
