PEUGEOT 2008 2018 Upute Za Rukovanje (in Croatian)

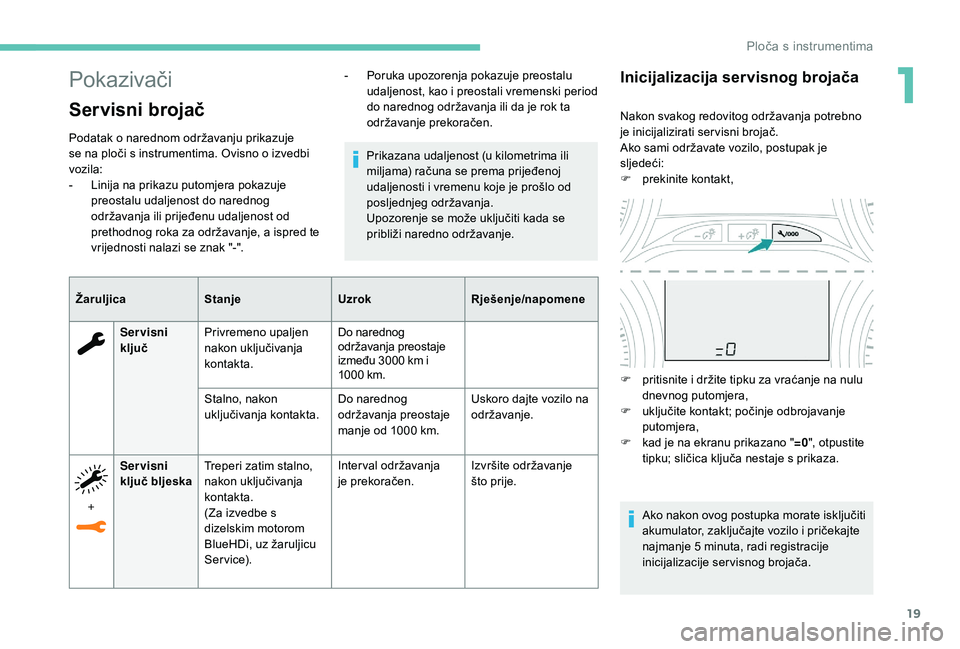

19
Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak "-". Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Žaruljica Stanje UzrokRješenje/napomene
Servisni
ključ Privremeno upaljen
nakon uključivanja
kontakta. Do narednog
održavanja preostaje
između 3000 km i
1000
km.
Stalno, nakon
uključivanja kontakta. Do narednog
održavanja preostaje
manje od 1000 km.Uskoro dajte vozilo na
održavanje.
+ Servisni
ključ bljeska
Treperi zatim stalno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service). Inter val održavanja
je prekoračen.
Izvršite održavanje
što prije.
-

P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period
do narednog održavanja ili da je rok ta
održavanje prekoračen.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F

p
rekinite kontakt,
F

p
ritisnite i držite tipku za vraćanje na nulu
dnevnog putomjera,
F

u
ključite kontakt; počinje odbrojavanje
putomjera,
F

k
ad je na ekranu prikazano " =0", otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate isključiti
akumulator, zaključajte vozilo i pričekajte
najmanje 5 minuta, radi registracije
inicijalizacije servisnog brojača.
1
Ploča s instrumentima

20

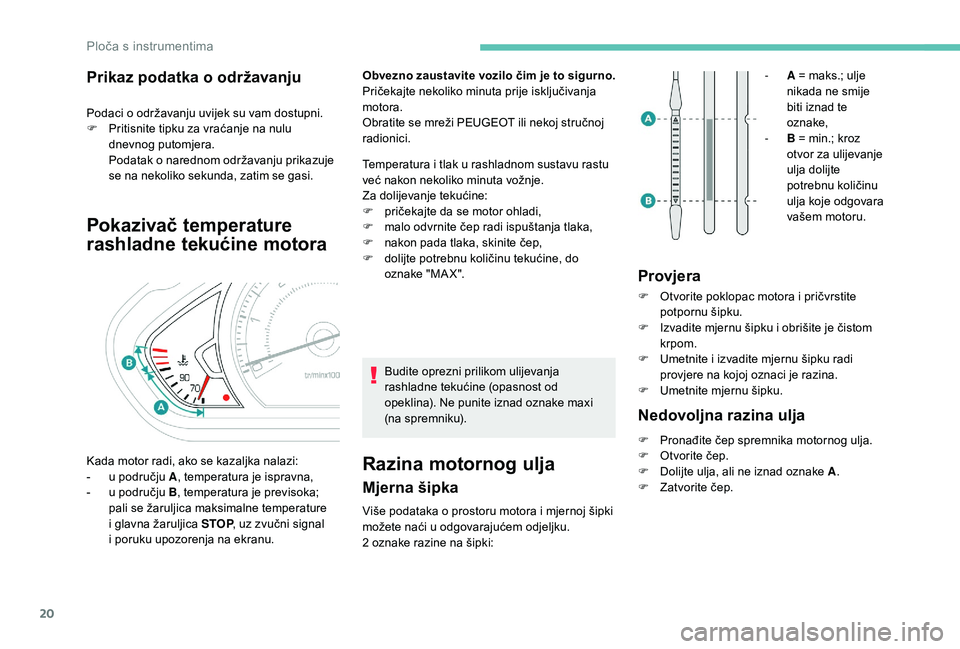

Prikaz podatka o održavanju
Podaci o održavanju uvijek su vam dostupni.
F P ritisnite tipku za vraćanje na nulu
dnevnog putomjera.
Podatak o narednom održavanju prikazuje
se na nekoliko sekunda, zatim se gasi.
Pokazivač temperature
rashladne tekućine motora
Kada motor radi, ako se kazaljka nalazi:
- u p odručju A , temperatura je ispravna,
-

u p
odručju B , temperatura je previsoka;
pali se žaruljica maksimalne temperature
i glavna žaruljica STOP , uz zvučni signal
i
poruku upozorenja na ekranu. Obvezno zaustavite vozilo čim je to sigurno.
Pričekajte nekoliko minuta prije isključivanja
motora.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
F

p
ričekajte da se motor ohladi,
F
m
alo odvrnite čep radi ispuštanja tlaka,
F
n
akon pada tlaka, skinite čep,
F
d
olijte potrebnu količinu tekućine, do
oznake "MA X".
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake maxi
(na spremniku).Razina motornog ulja
Mjerna šipka
Više podataka o prostoru motora i mjernoj šipki
možete naći u odgovarajućem odjeljku.
2 oznake razine na šipki: -

A
= maks.; ulje
nikada ne smije
biti iznad te
oznake,
-
B
= min.; kroz
otvor za ulijevanje
ulja dolijte
potrebnu količinu
ulja koje odgovara
vašem motoru.
Provjera
F Otvorite poklopac motora i pričvrstite potpornu šipku.
F

I
zvadite mjernu šipku i obrišite je čistom
krpom.
F

U
metnite i izvadite mjernu šipku radi
provjere na kojoj oznaci je razina.
F

U
metnite mjernu šipku.
Nedovoljna razina ulja
F Pronađite čep spremnika motornog ulja.
F O tvorite čep.
F

D
olijte ulja, ali ne iznad oznake A .
F

Z
atvorite čep.
Ploča s instrumentima

21

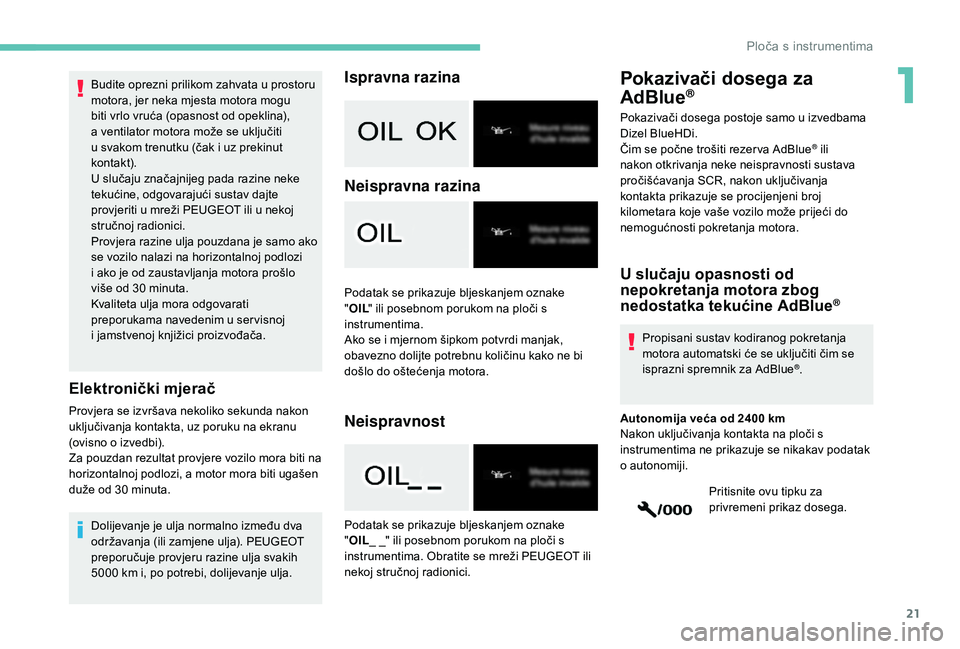

Budite oprezni prilikom zahvata u prostoru
motora, jer neka mjesta motora mogu
biti vrlo vruća (opasnost od opeklina),
a ventilator motora može se uključiti
u svakom trenutku (čak i uz prekinut
kontak t).
U slučaju značajnijeg pada razine neke
tekućine, odgovarajući sustav dajte
provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi
i ako je od zaustavljanja motora prošlo
više od 30 minuta.
Kvaliteta ulja mora odgovarati
preporukama navedenim u ser visnoj
i
j

amstvenoj knjižici proizvođača.
Elektronički mjerač
Provjera se izvršava nekoliko sekunda nakon
uključivanja kontakta, uz poruku na ekranu
(ovisno o izvedbi).
Za pouzdan rezultat provjere vozilo mora biti na
horizontalnoj podlozi, a motor mora biti ugašen
duže od 30 minuta. Dolijevanje je ulja normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru razine ulja svakih
5000 km i, po potrebi, dolijevanje ulja.
Ispravna razina
Neispravna razina
Podatak se prikazuje bljeskanjem oznake
"OIL " ili posebnom porukom na ploči s
instrumentima.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Neispravnost
Podatak se prikazuje bljeskanjem oznake
" OIL _ _" ili posebnom porukom na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Pokazivači dosega za
AdBlue®
Pokazivači dosega postoje samo u izvedbama
Dizel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Propisani sustav kodiranog pokretanja
motora automatski će se uključiti čim se
isprazni spremnik za AdBlue
®.
Autonomija veća od 2400 km
Nakon uključivanja kontakta na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji. Pritisnite ovu tipku za
privremeni prikaz dosega.
1
Ploča s instrumentima

22

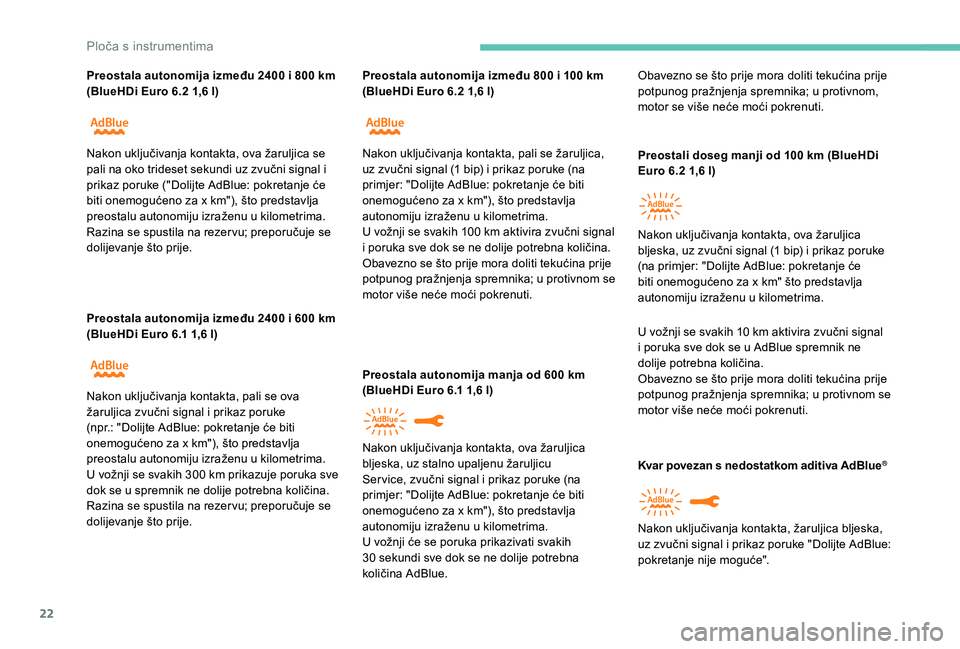

Preostala autonomija između 2400 i 800 km
( BlueHDi Euro 6.2 1,6 l)
Preostala autonomija između 2400 i 600
km
(BlueHDi Euro 6.1 1,6 l) Preostala autonomija između 800 i 100
km
(BlueHDi Euro 6.2 1,6 l)
Preostala autonomija manja od 600 km
(BlueHDi Euro 6.1 1,6 l) Preostali doseg manji od 100 km (BlueHDi
Euro 6.2 1,6 l)
U vožnji se svakih 10 km aktivira zvučni signal
i
poruka sve dok se u AdBlue spremnik ne
dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Kvar povezan s nedostatkom aditiva AdBlue
®
Nakon uključivanja kontakta, ova žaruljica se
pali na oko trideset sekundi uz zvučni signal i
prikaz poruke ("Dolijte AdBlue: pokretanje će
biti onemogućeno za x km"), što predstavlja
preostalu autonomiju izraženu u kilometrima.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije. Nakon uključivanja kontakta, pali se žaruljica,
uz zvučni signal (1 bip) i prikaz poruke (na
primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 100 km aktivira zvučni signal
i poruka sve dok se ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, ova žaruljica
bljeska, uz zvučni signal (1 bip) i prikaz poruke
(na primjer: "Dolijte AdBlue: pokretanje će
biti onemogućeno za x km" što predstavlja
autonomiju izraženu u kilometrima.
Nakon uključivanja kontakta, pali se ova
žaruljica zvučni signal i prikaz poruke
(npr.: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
preostalu autonomiju izraženu u kilometrima.
U vožnji se svakih 300 km prikazuje poruka sve
dok se u spremnik ne dolije potrebna količina.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije. Nakon uključivanja kontakta, ova žaruljica
bljeska, uz stalno upaljenu žaruljicu
Ser vice, zvučni signal i prikaz poruke (na
primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji će se poruka prikazivati svakih
30
sekundi sve dok se ne dolije potrebna
količina AdBlue. Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom,
motor se više neće moći pokrenuti.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal i prikaz poruke "Dolijte AdBlue:
pokretanje nije moguće".
Ploča s instrumentima

23

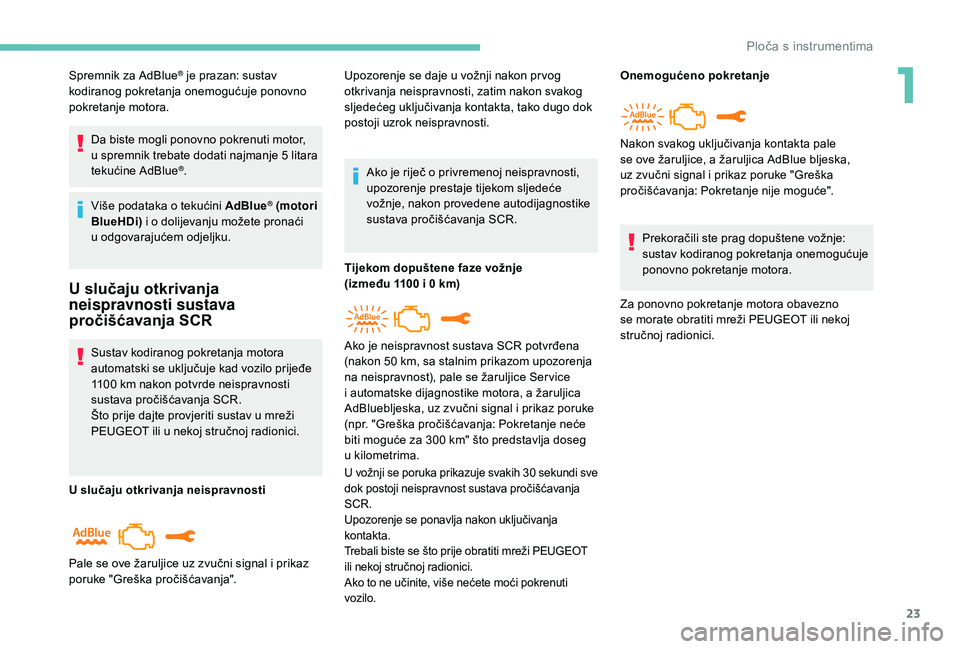

Spremnik za AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor,
u

s

premnik trebate dodati najmanje 5 litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći
u

odgovarajućem odjeljku.
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav kodiranog pokretanja motora
automatski se uključuje kad vozilo prijeđe
1100 km nakon potvrde neispravnosti
sustava pročišćavanja SCR.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
U slučaju otkrivanja neispravnosti Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Pale se ove žaruljice uz zvučni signal i prikaz
poruke "Greška pročišćavanja". Tijekom dopuštene faze vožnje
(između
1100 i 0 km)
U vožnji se poruka prikazuje svakih 30
sekundi sve
dok postoji neispravnost sustava pročišćavanja
SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži PEUGEOT
ili nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti
vozilo.
Onemogućeno pokretanje
Prekoračili ste prag dopuštene vožnje:
sustav kodiranog pokretanja onemogućuje
ponovno pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako je neispravnost sustava SCR potvrđena
(nakon 50 km, sa stalnim prikazom upozorenja
na neispravnost), pale se žaruljice Ser vice
i

automatske dijagnostike motora, a žaruljica
AdBluebljeska, uz zvučni signal i prikaz poruke
(npr. "Greška pročišćavanja: Pokretanje neće
biti moguće za 300 km" što predstavlja doseg
u

kilometrima. Nakon svakog uključivanja kontakta pale
se ove žaruljice, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja: Pokretanje nije moguće".
1
Ploča s instrumentima

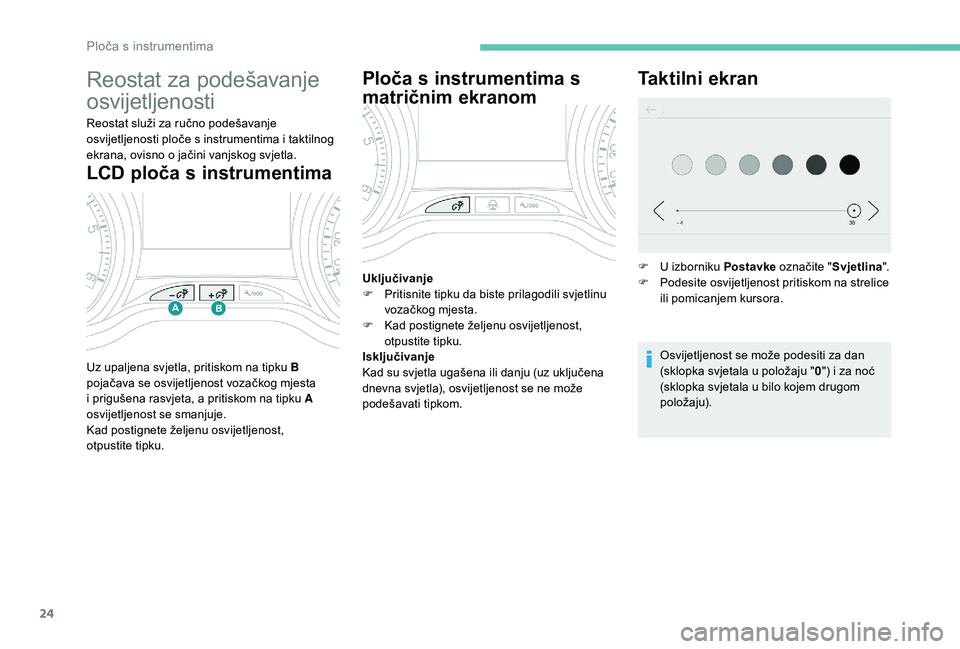

24
LCD ploča s instrumentima
Reostat za podešavanje
osvijetljenosti
Reostat služi za ručno podešavanje
osvijetljenosti ploče s instrumentima i taktilnog
ekrana, ovisno o jačini vanjskog svjetla.
Uz upaljena svjetla, pritiskom na tipku B
pojačava se osvijetljenost vozačkog mjesta
i prigušena rasvjeta, a pritiskom na tipku A
osvijetljenost se smanjuje.
Kad postignete željenu osvijetljenost,
otpustite
t
ipku.
Ploča s instrumentima s
matričnim ekranom
Uključivanje
F P ritisnite tipku da biste prilagodili svjetlinu
vozačkog mjesta.
F

K
ad postignete željenu osvijetljenost,
otpustite tipku.
Isključivanje
Kad su svjetla ugašena ili danju (uz uključena
dnevna svjetla), osvijetljenost se ne može
podešavati tipkom.
Taktilni ekran
Osvijetljenost se može podesiti za dan
(sklopka svjetala u položaju " 0") i za noć
(sklopka svjetala u bilo kojem drugom
položaju).
F

U
izborniku
Postavke označite " Svjetlina".
F

P
odesite osvijetljenost pritiskom na strelice
ili pomicanjem kursora.
Ploča s instrumentima

25

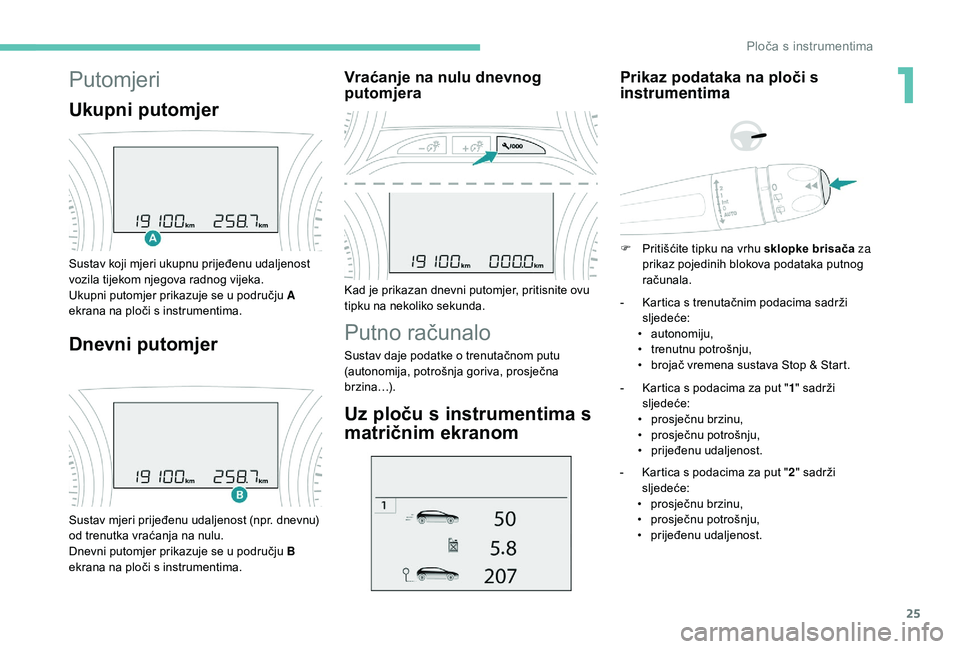

Putomjeri
Ukupni putomjer
Sustav koji mjeri ukupnu prijeđenu udaljenost
vozila tijekom njegova radnog vijeka.
Ukupni putomjer prikazuje se u području A
ekrana na ploči s instrumentima.
Dnevni putomjer
Sustav mjeri prijeđenu udaljenost (npr. dnevnu)
od trenutka vraćanja na nulu.
Dnevni putomjer prikazuje se u području B
ekrana na ploči s instrumentima.
Vraćanje na nulu dnevnog
putomjera
Kad je prikazan dnevni putomjer, pritisnite ovu
tipku na nekoliko sekunda.
Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Uz ploču s instrumentima s
matričnim ekranom
Prikaz podataka na ploči s
instrumentima
F Pritišćite tipku na vrhu sklopke brisača za
prikaz pojedinih blokova podataka putnog
računala.
-

K
artica s trenutačnim podacima sadrži
sljedeće:
•
au

tonomiju,
•
t

renutnu potrošnju,
•

b
rojač vremena sustava Stop & Start.
-

K
artica s podacima za put " 1" sadrži
sljedeće:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost.
-

K
artica s podacima za put " 2" sadrži
sljedeće:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost.
1
Ploča s instrumentima

26

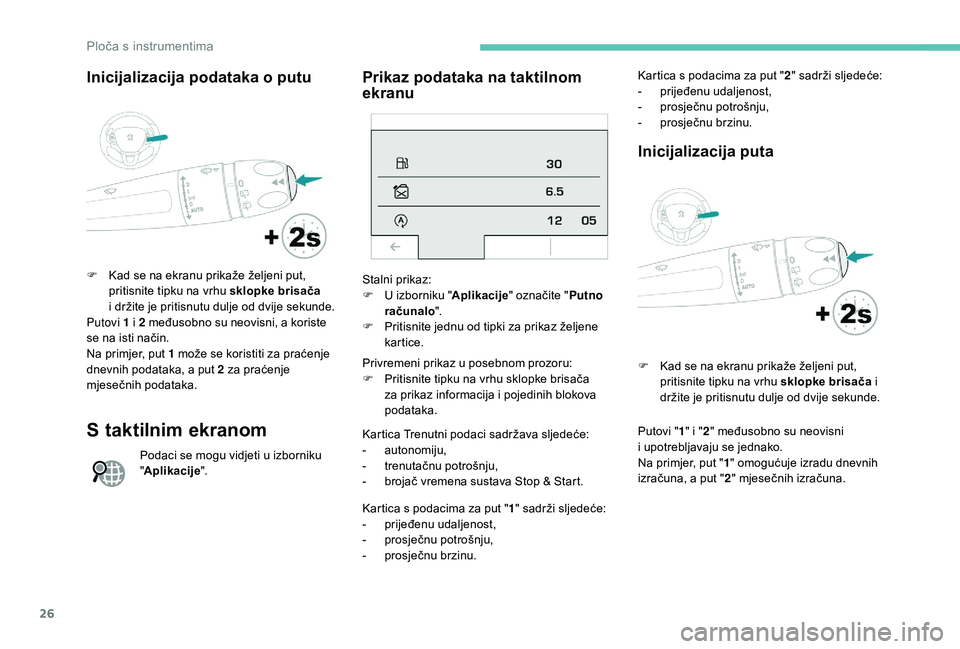

Inicijalizacija podataka o putu
F Kad se na ekranu prikaže željeni put, pritisnite tipku na vrhu sklopke brisača
i
držite je pritisnutu dulje od dvije sekunde.
Putovi 1 i 2 međusobno su neovisni, a koriste
se na isti način.
Na primjer, put 1 može se koristiti za praćenje
dnevnih podataka, a put 2 za praćenje
mjesečnih podataka.
S taktilnim ekranom
Podaci se mogu vidjeti u izborniku
" Aplikacije ".
Prikaz podataka na taktilnom
ekranu
Stalni prikaz:
F
U izborniku " Aplikacije" označite " Putno
računalo ".
F

P
ritisnite jednu od tipki za prikaz željene
kartice.
Privremeni prikaz u posebnom prozoru:
F

P
ritisnite tipku na vrhu sklopke brisača
za prikaz informacija i pojedinih blokova
podataka.
Kartica Trenutni podaci sadržava sljedeće:
-
au

tonomiju,
-
t

renutačnu potrošnju,
-

b
rojač vremena sustava Stop & Start.
Kartica s podacima za put " 1" sadrži sljedeće:
-
pr

ijeđenu udaljenost,
-
pro

sječnu potrošnju,
-
pro

sječnu brzinu. Kartica s podacima za put "
2" sadrži sljedeće:
-
pr
ijeđenu udaljenost,
-
pro
sječnu potrošnju,
-
pro
sječnu brzinu.
Inicijalizacija puta
F Kad se na ekranu prikaže željeni put,
pritisnite tipku na vrhu sklopke brisača i
držite je pritisnutu dulje od dvije sekunde.
Putovi " 1" i " 2" međusobno su neovisni
i
upotrebljavaju se jednako.
Na primjer, put " 1" omogućuje izradu dnevnih
izračuna, a put " 2" mjesečnih izračuna.
Ploča s instrumentima

27

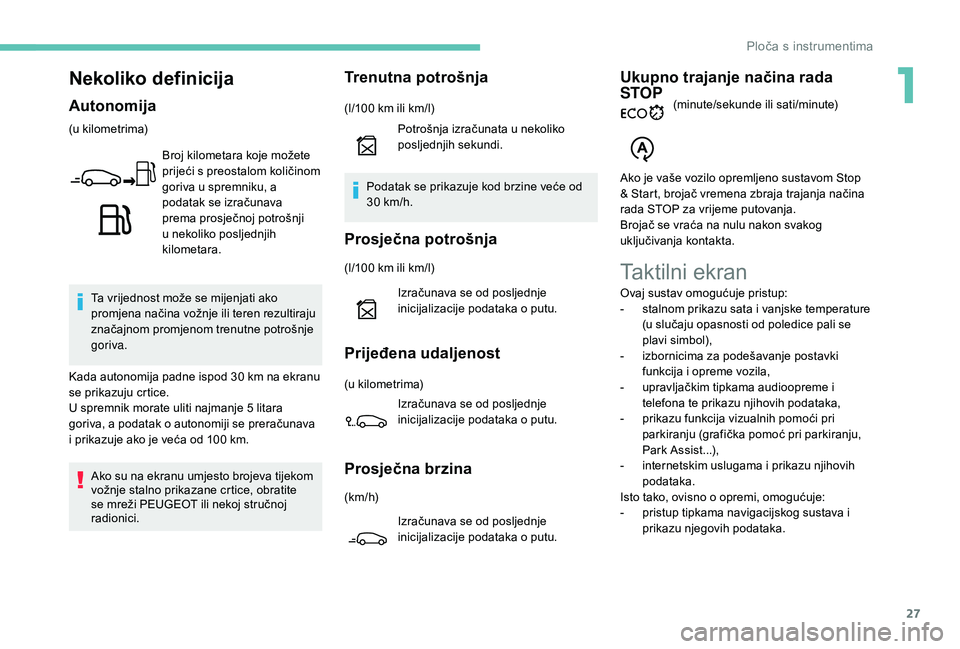

Nekoliko definicija
Autonomija
(u kilometrima)Broj kilometara koje možete
prijeći s preostalom količinom
goriva u spremniku, a
podatak se izračunava
prema prosječnoj potrošnji
u nekoliko posljednjih
kilometara.
Ta vrijednost može se mijenjati ako
promjena načina vožnje ili teren rezultiraju
značajnom promjenom trenutne potrošnje
goriva.
Kada autonomija padne ispod 30
km na ekranu
se prikazuju crtice.
U spremnik morate uliti najmanje 5 litara
goriva, a podatak o autonomiji se preračunava
i
prikazuje ako je veća od 100 km. Ako su na ekranu umjesto brojeva tijekom
vožnje stalno prikazane crtice, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Trenutna potrošnja
(l/100 km ili km/l)
Podatak se prikazuje kod brzine veće od
30 km/h. Potrošnja izračunata u nekoliko
posljednjih sekundi.
Prosječna potrošnja
(l/100 km ili km/l)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(u kilometrima)Izračunava se od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Ukupno trajanje načina rada
STOP
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop
& Start, brojač vremena zbraja trajanja načina
rada STOP za vrijeme putovanja.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Taktilni ekran
Ovaj sustav omogućuje pristup:
- s talnom prikazu sata i vanjske temperature
(u slučaju opasnosti od poledice pali se
plavi simbol),
-

i
zbornicima za podešavanje postavki
funkcija i opreme vozila,
-

u
pravljačkim tipkama audioopreme i
telefona te prikazu njihovih podataka,
-

p
rikazu funkcija vizualnih pomoći pri
parkiranju (grafička pomoć pri parkiranju,
Park Assist...),
-

i
nternetskim uslugama i prikazu njihovih
podataka.
Isto tako, ovisno o opremi, omogućuje:
-

p
ristup tipkama navigacijskog sustava i
prikazu njegovih podataka.
1
Ploča s instrumentima

28

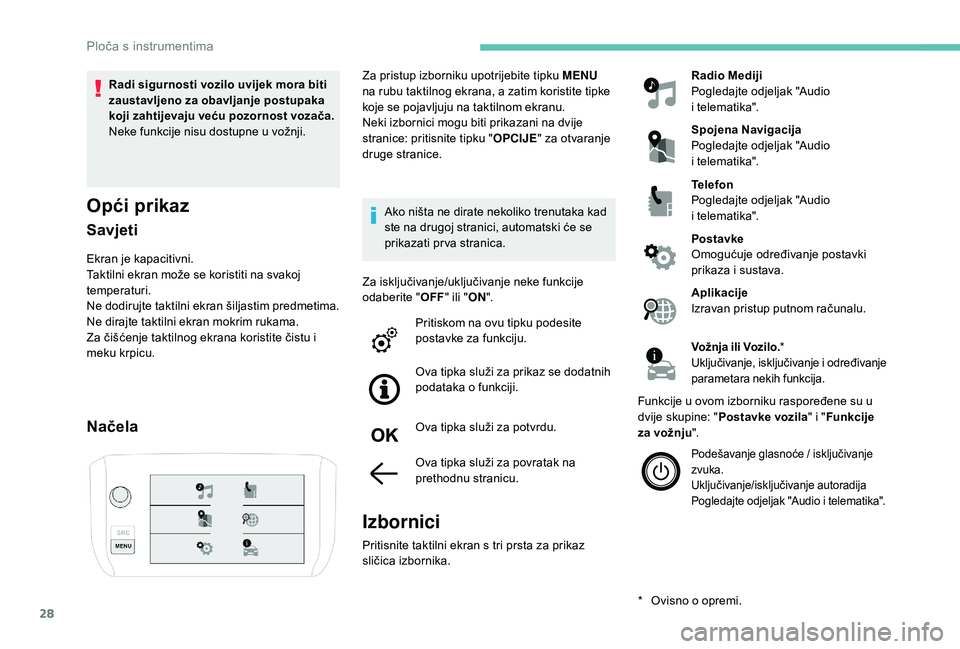

Radi sigurnosti vozilo uvijek mora biti
zaustavljeno za obavljanje postupaka
koji zahtijevaju veću pozornost vozača.
Neke funkcije nisu dostupne u vožnji.
Opći prikaz
Savjeti
Ekran je kapacitivni.
Taktilni ekran može se koristiti na svakoj
temperaturi.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dirajte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana koristite čistu i
meku krpicu.
Načela
Za pristup izborniku upotrijebite tipku MENU
na rubu taktilnog ekrana, a zatim koristite tipke
koje se pojavljuju na taktilnom ekranu.
Neki izbornici mogu biti prikazani na dvije
stranice: pritisnite tipku " OPCIJE" za otvaranje
druge stranice.
Ako ništa ne dirate nekoliko trenutaka kad
ste na drugoj stranici, automatski će se
prikazati pr va stranica.
Za isključivanje/uključivanje neke funkcije
odaberite " OFF" ili "ON".
Pritiskom na ovu tipku podesite
postavke za funkciju.
Ova tipka služi za prikaz se dodatnih
podataka o funkciji.
Ova tipka služi za potvrdu.
Ova tipka služi za povratak na
prethodnu stranicu.
Izbornici
Pritisnite taktilni ekran s tri prsta za prikaz
sličica izbornika. Radio Mediji
Pogledajte odjeljak "Audio
i
telematika".
Spojena Navigacija
Pogledajte odjeljak "Audio
i telematika".
Telefon
Pogledajte odjeljak "Audio
i telematika".
Postavke
Omogućuje određivanje postavki
prikaza i sustava.
Aplikacije
Izravan pristup putnom računalu.
Podešavanje glasnoće / isključivanje
zvuka.
Uključivanje/isključivanje autoradija
Pogledajte odjeljak "Audio i telematika".
Vožnja ili Vozilo. *
Uključivanje, isključivanje i određivanje
parametara nekih funkcija.
* Ovisno o opremi. Funkcije u ovom izborniku raspoređene su u
dvije skupine: " Postavke vozila " i "Funkcije
za vožnju ".
Ploča s instrumentima
