PEUGEOT 2008 2018 Upute Za Rukovanje (in Croatian)

49
Ovisno o izvedbi i zemlji prodaje,
sustav klima uređaja sadrži fluorirane
stakleničke plinove R13 4A.
Kapacitet plina: 0,525 kg (+/- 0,025 kg),
GWP indeks 1.430 t (ekvivalent u CO
2:
0,751 t).
Stop & Star t
Sustavi grijanja i klima uređaja rade samo
uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o sustavu Stop & Star t
možete naći u odgovarajućem odjeljku.
Grijanje
1. Podešavanje temperature.
2. Podešavanje protoka zraka.
3. Podešavanje usmjeravanja zraka.
4. Strujanje unutrašnjeg zraka.
Temperatura
F Za podešavanje temperature, okrećite
kotačić 1 iz plavog (hlađenje) do cr venog
područja (grijanje).
Protok zraka
F Okrećite kotačić 2 i z položaja "1" u položaj "6"
do željenog ugodnog protoka zraka.
Ako postavite sklopku ventilatora u položaj
"0" (isključeno), temperatura u vozilu više
se ne održava. Osjetit ćete samo blago
strujanje zraka uslijed kretanja vozila.
Usmjeravanje zraka
Pomoću kotačića 3 možete namještati
usmjeravanje zraka u kabini.
Prema vjetrobranu i bočnim
prozorima.
Prema vjetrobranu, prozorima
i
nogama putnika.
Prema nogama. Srednji i bočni otvori za
prozračivanje.
Usmjeravanje zraka može se
podesiti i postavljanjem kotačića
u
neki međupoložaj.
Ručni klimatizacijski
uređaj
1.
Podešavanje temperature.
2. Podešavanje protoka zraka.
3. Podešavanje usmjeravanja zraka.
4. Strujanje unutrašnjeg zraka.
5. Uključivanje/isključivanje klima uređaja.
Temperatura
F Za podešavanje temperature, okrećite
kotačić 1 iz plavog (hlađenje) do cr venog
područja (grijanje).
3
Ergonomija i komfor

50

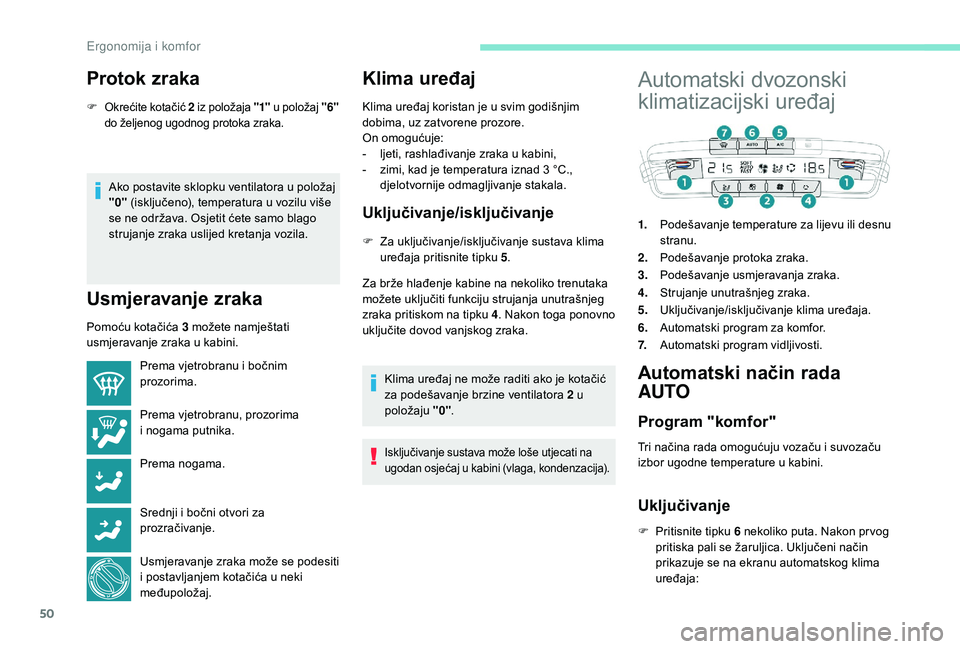

Protok zraka
F Okrećite kotačić 2 iz položaja "1" u položaj "6"
do željenog ugodnog protoka zraka.
Ako postavite sklopku ventilatora u položaj
"0" (isključeno), temperatura u vozilu više
se ne održava. Osjetit ćete samo blago
strujanje zraka uslijed kretanja vozila.
Usmjeravanje zraka
Pomoću kotačića 3 možete namještati
usmjeravanje zraka u kabini.
Klima uređaj
Klima uređaj koristan je u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C.,
djelotvornije odmagljivanje stakala.
Uključivanje/isključivanje
F Za uključivanje/isključivanje sustava klima uređaja pritisnite tipku 5 .
Za brže hlađenje kabine na nekoliko trenutaka
možete uključiti funkciju strujanja unutrašnjeg
zraka pritiskom na tipku 4 . Nakon toga ponovno
uključite dovod vanjskog zraka.
Klima uređaj ne može raditi ako je kotačić
za podešavanje brzine ventilatora 2 u
položaju "0".
Isključivanje sustava može loše utjecati na
ugodan osjećaj u kabini (vlaga, kondenzacija).
Prema vjetrobranu i bočnim
prozorima.
Prema vjetrobranu, prozorima
i
nogama putnika.
Prema nogama.
Srednji i bočni otvori za
prozračivanje.
Usmjeravanje zraka može se podesiti
i postavljanjem kotačića u neki
međupoložaj.
Automatski dvozonski
klimatizacijski uređaj
1. Podešavanje temperature za lijevu ili desnu
stranu.
2. Podešavanje protoka zraka.
3. Podešavanje usmjeravanja zraka.
4. Strujanje unutrašnjeg zraka.
5. Uključivanje/isključivanje klima uređaja.
6. Automatski program za komfor.
7. Automatski program vidljivosti.
Automatski način rada
AUTO
Program "komfor"
Tri načina rada omogućuju vozaču i suvozaču
izbor ugodne temperature u kabini.
Uključivanje
F Pritisnite tipku 6 nekoliko puta. Nakon pr vog
pritiska pali se žaruljica. Uključeni način
prikazuje se na ekranu automatskog klima
uređaja:
Ergonomija i komfor

51

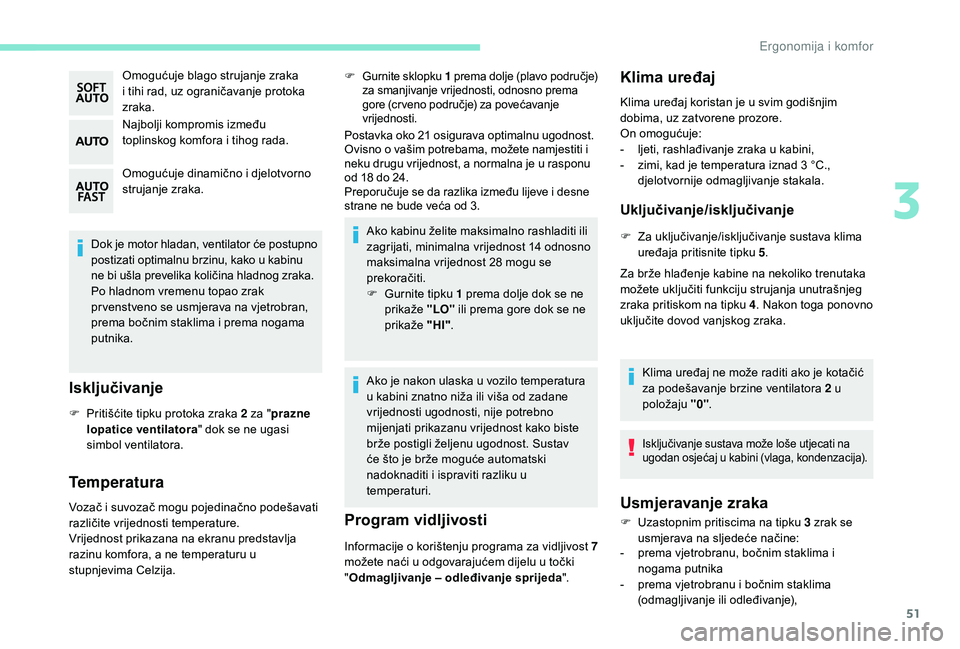

Omogućuje blago strujanje zraka
i tihi rad, uz ograničavanje protoka
zraka.
Najbolji kompromis između
toplinskog komfora i tihog rada.
Omogućuje dinamično i djelotvorno
strujanje zraka.
Dok je motor hladan, ventilator će postupno
postizati optimalnu brzinu, kako u kabinu
ne bi ušla prevelika količina hladnog zraka.
Po hladnom vremenu topao zrak
pr venstveno se usmjerava na vjetrobran,
prema bočnim staklima i prema nogama
putnika.
Isključivanje
F Pritišćite tipku protoka zraka 2 za " prazne
lopatice ventilatora " dok se ne ugasi
simbol ventilatora.
Temperatura
Vozač i suvozač mogu pojedinačno podešavati
različite vrijednosti temperature.
Vrijednost prikazana na ekranu predstavlja
razinu komfora, a ne temperaturu u
stupnjevima Celzija.
F Gurnite sklopku 1 prema dolje (plavo područje)
za smanjivanje vrijednosti, odnosno prema
gore (cr veno područje) za povećavanje
vrijednosti.
Postavka oko 21 osigurava optimalnu ugodnost.
Ovisno o vašim potrebama, možete namjestiti i
neku drugu vrijednost, a normalna je u rasponu
od 18 do 24.
Preporučuje se da razlika između lijeve i desne
strane ne bude veća od 3.
Ako kabinu želite maksimalno rashladiti ili
zagrijati, minimalna vrijednost 14 odnosno
maksimalna vrijednost 28 mogu se
prekoračiti.
F

G
urnite tipku 1 prema dolje dok se ne
prikaže "LO" ili prema gore dok se ne
prikaže "HI".
Ako je nakon ulaska u vozilo temperatura
u kabini znatno niža ili viša od zadane
vrijednosti ugodnosti, nije potrebno
mijenjati prikazanu vrijednost kako biste
brže postigli željenu ugodnost. Sustav
će što je brže moguće automatski
nadoknaditi i ispraviti razliku u
temperaturi.
Program vidljivosti
Informacije o korištenju programa za vidljivost 7
možete naći u odgovarajućem dijelu u točki
" Odmagljivanje – odleđivanje sprijeda ".
Klima uređaj
Klima uređaj koristan je u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C.,
djelotvornije odmagljivanje stakala.
Uključivanje/isključivanje
F Za uključivanje/isključivanje sustava klima uređaja pritisnite tipku 5 .
Za brže hlađenje kabine na nekoliko trenutaka
možete uključiti funkciju strujanja unutrašnjeg
zraka pritiskom na tipku 4 . Nakon toga ponovno
uključite dovod vanjskog zraka.
Klima uređaj ne može raditi ako je kotačić
za podešavanje brzine ventilatora 2 u
položaju "0".
Isključivanje sustava može loše utjecati na
ugodan osjećaj u kabini (vlaga, kondenzacija).
Usmjeravanje zraka
F Uzastopnim pritiscima na tipku 3 zrak se
usmjerava na sljedeće načine:
-

p
rema vjetrobranu, bočnim staklima i
nogama putnika
-

p
rema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje),
3
Ergonomija i komfor

52

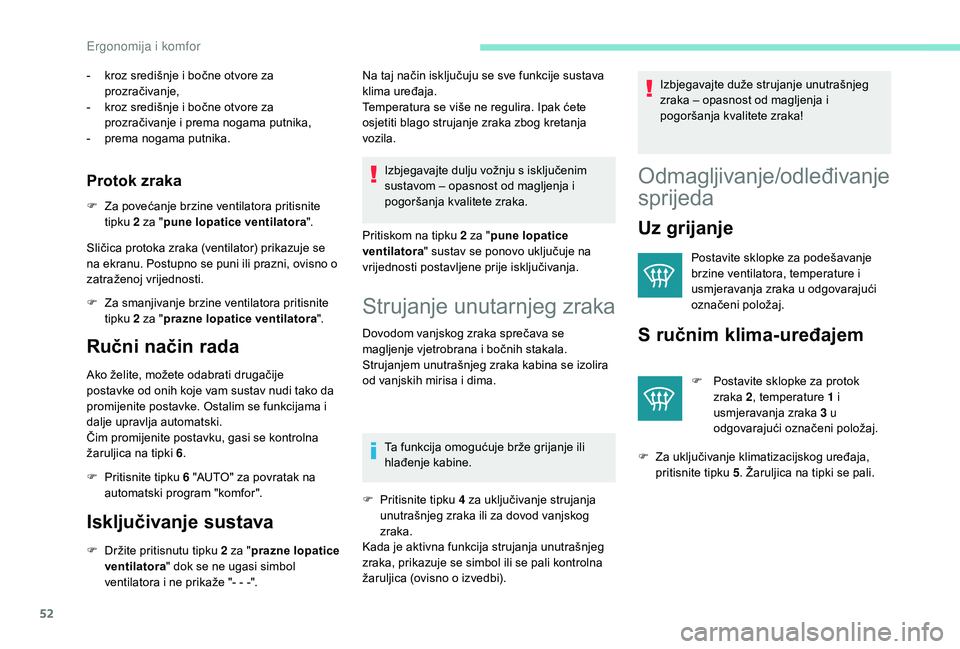

- kroz središnje i bočne otvore za prozračivanje,
-

k
roz središnje i bočne otvore za
prozračivanje i prema nogama putnika,
-

p
rema nogama putnika.
Protok zraka
F Za povećanje brzine ventilatora pritisnite tipku 2 za " pune lopatice ventilatora ".
Sličica protoka zraka (ventilator) prikazuje se
na ekranu. Postupno se puni ili prazni, ovisno o
zatraženoj vrijednosti.
F

Z
a smanjivanje brzine ventilatora pritisnite
tipku 2 za " prazne lopatice ventilatora ".
Ručni način rada
Ako želite, možete odabrati drugačije
postavke od onih koje vam sustav nudi tako da
promijenite postavke. Ostalim se funkcijama i
dalje upravlja automatski.
Čim promijenite postavku, gasi se kontrolna
žaruljica na tipki 6.
F

P
ritisnite tipku 6 "AUTO" za povratak na
automatski program "komfor".
Isključivanje sustava
F Držite pritisnutu tipku 2 za " prazne lopatice
ventilatora " dok se ne ugasi simbol
ventilatora i ne prikaže "- - -". Na taj način isključuju se sve funkcije sustava
klima uređaja.
Temperatura se više ne regulira. Ipak ćete
osjetiti blago strujanje zraka zbog kretanja
vozila.
Izbjegavajte dulju vožnju s isključenim
sustavom – opasnost od magljenja i
pogoršanja kvalitete zraka.
Pritiskom na tipku 2 za "
pune lopatice
ventilatora " sustav se ponovo uključuje na
vrijednosti postavljene prije isključivanja.
Strujanje unutarnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina se izolira
od vanjskih mirisa i dima.
Ta funkcija omogućuje brže grijanje ili
hlađenje kabine.
F

P
ritisnite tipku 4 za uključivanje strujanja
unutrašnjeg zraka ili za dovod vanjskog
zraka.
Kada je aktivna funkcija strujanja unutrašnjeg
zraka, prikazuje se simbol ili se pali kontrolna
žaruljica (ovisno o izvedbi). Izbjegavajte duže strujanje unutrašnjeg
zraka – opasnost od magljenja i
pogoršanja kvalitete zraka!
Odmagljivanje/odleđivanje
sprijeda
Uz grijanje
Postavite sklopke za podešavanje
brzine ventilatora, temperature i
usmjeravanja zraka u odgovarajući
označeni položaj.
S ručnim klima-uređajem
F Postavite sklopke za protok
zraka 2, temperature 1 i
usmjeravanja zraka 3 u
odgovarajući označeni položaj.
F

Z

a uključivanje klimatizacijskog uređaja,
pritisnite tipku 5. Žaruljica na tipki se pali.
Ergonomija i komfor

53
S automatskim dvozonskim
klimatizacijskim uređajem
Auto – program vidljivosti
Uključivanje
F Pritisnite tipku 7 za brže odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
Sustav automatski upravlja klimatizacijskim
uređajem, protokom zraka, dovodom zraka
i optimalno usmjerava zračnu struju prema
vjetrobranu i bočnim staklima.
Isključivanje
F Ponovno pritisnite tipku 7 ili tipku 6; žaruljica
na tipki 7 se gasi, a žaruljica na tipki 6 se
pali.
Sustav se ponovo uključuje, na vrijednosti
zadane prije isključivanja.
Uz sustav Stop & Start, način rada
STOP nije dostupan dok je uključeno
odmagljivanje.
Odmagljivanje/ odleđivanje
stražnjeg stakla
Uključivanje/isključivanje
F Pritiskom na ovu tipku uključuje se ili isključuje odleđivanje stražnjeg stakla
i
vanjskih retrovizora (ako ih imate).
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam više nisu
potrebni jer se manjom potrošnjom struje
smanjuje i potrošnja goriva.
Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.
Unutrašnja oprema
1. Pretinac za rukavice
3
Ergonomija i komfor

54

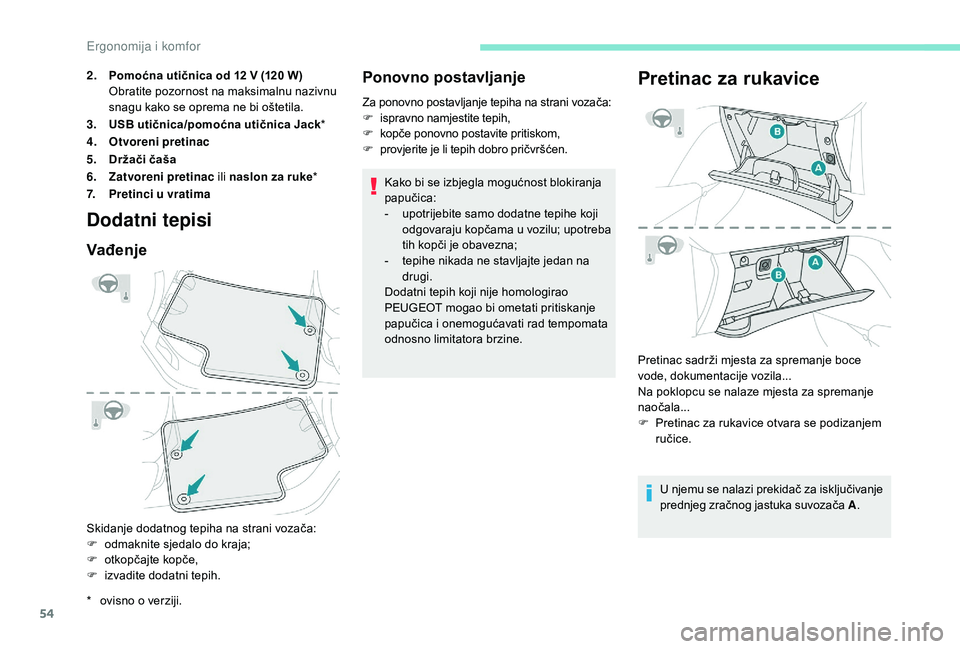

Dodatni tepisi
Vađenje
Skidanje dodatnog tepiha na strani vozača:
F o dmaknite sjedalo do kraja;
F

o
tkopčajte kopče,
F

i
zvadite dodatni tepih.
Ponovno postavljanje
Za ponovno postavljanje tepiha na strani vozača:
F ispravno namjestite tepih,
F
k

opče ponovno postavite pritiskom,
F
p

rovjerite je li tepih dobro pričvršćen.
2.
Pomoćna utičnica od 12

V (120

W)
Obratite pozornost na maksimalnu nazivnu
snagu kako se oprema ne bi oštetila.
3. USB utičnica/pomoćna utičnica Jack *
4. Otvoreni pretinac
5. Držači čaša
6. Zatvoreni pretinac ili naslon za ruke*
7. Pretinci u vratima Kako bi se izbjegla mogućnost blokiranja
papučica:
-

u
potrijebite samo dodatne tepihe koji
odgovaraju kopčama u vozilu; upotreba
tih kopči je obavezna;
-

t
epihe nikada ne stavljajte jedan na
drugi.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati pritiskanje
papučica i onemogućavati rad tempomata
odnosno limitatora brzine.
Pretinac za rukavice
Pretinac sadrži mjesta za spremanje boce
vode, dokumentacije vozila...
Na poklopcu se nalaze mjesta za spremanje
naočala...
F

P
retinac za rukavice otvara se podizanjem
ručice.
U njemu se nalazi prekidač za isključivanje
prednjeg zračnog jastuka suvozača A .
*

ov

isno o verziji.
Ergonomija i komfor

55

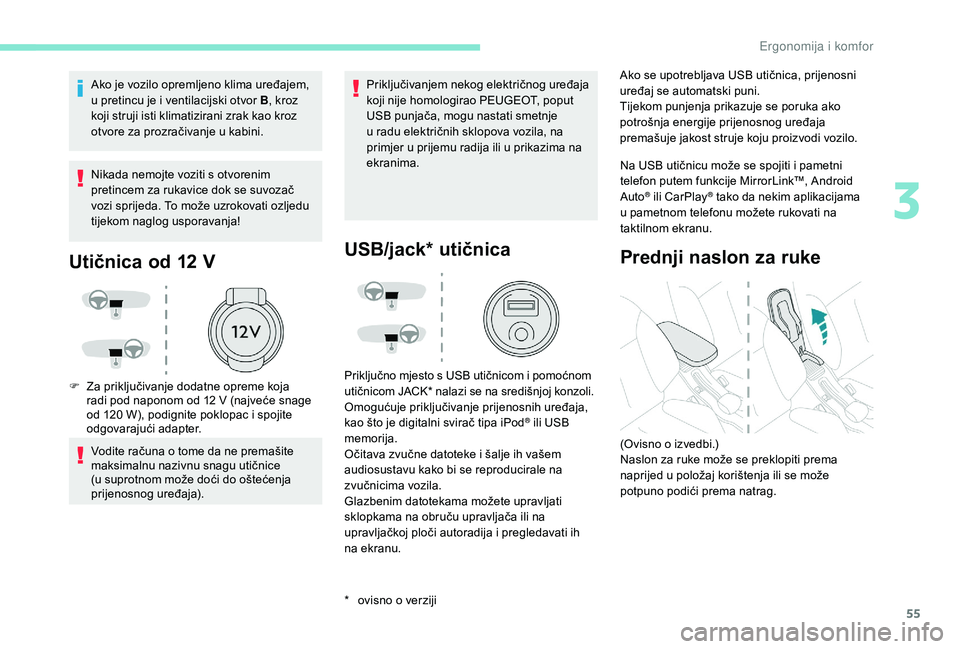

Ako je vozilo opremljeno klima uređajem,
u pretincu je i ventilacijski otvor B, kroz
koji struji isti klimatizirani zrak kao kroz
otvore za prozračivanje u kabini.
Nikada nemojte voziti s otvorenim
pretincem za rukavice dok se suvozač
vozi sprijeda. To može uzrokovati ozljedu
tijekom naglog usporavanja!
Utičnica od 12 V
F Za priključivanje dodatne opreme koja radi pod naponom od 12 V (najveće snage
od 120 W), podignite poklopac i spojite
odgovarajući adapter.
Vodite računa o tome da ne premašite
maksimalnu nazivnu snagu utičnice
(u suprotnom može doći do oštećenja
prijenosnog uređaja). Priključivanjem nekog električnog uređaja
koji nije homologirao PEUGEOT, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
USB/jack* utičnica
Priključno mjesto s USB utičnicom i pomoćnom
utičnicom JACK* nalazi se na središnjoj konzoli.
Omogućuje priključivanje prijenosnih uređaja,
kao što je digitalni svirač tipa iPod
® ili USB
memorija.
Očitava zvučne datoteke i šalje ih vašem
audiosustavu kako bi se reproducirale na
zvučnicima vozila.
Glazbenim datotekama možete upravljati
sklopkama na obruču upravljača ili na
upravljačkoj ploči autoradija i pregledavati ih
na ekranu. Na USB utičnicu može se spojiti i pametni
telefon putem funkcije MirrorLink™, Android
Auto
® ili CarPlay® tako da nekim aplikacijama
u pametnom telefonu možete rukovati na
taktilnom ekranu.
Prednji naslon za ruke
(Ovisno o izvedbi.)
Naslon za ruke može se preklopiti prema
naprijed u položaj korištenja ili se može
potpuno podići prema natrag.
*

ov

isno o verziji Ako se upotrebljava USB utičnica, prijenosni
uređaj se automatski puni.
Tijekom punjenja prikazuje se poruka ako
potrošnja energije prijenosnog uređaja
premašuje jakost struje koju proizvodi vozilo.
3
Ergonomija i komfor

56

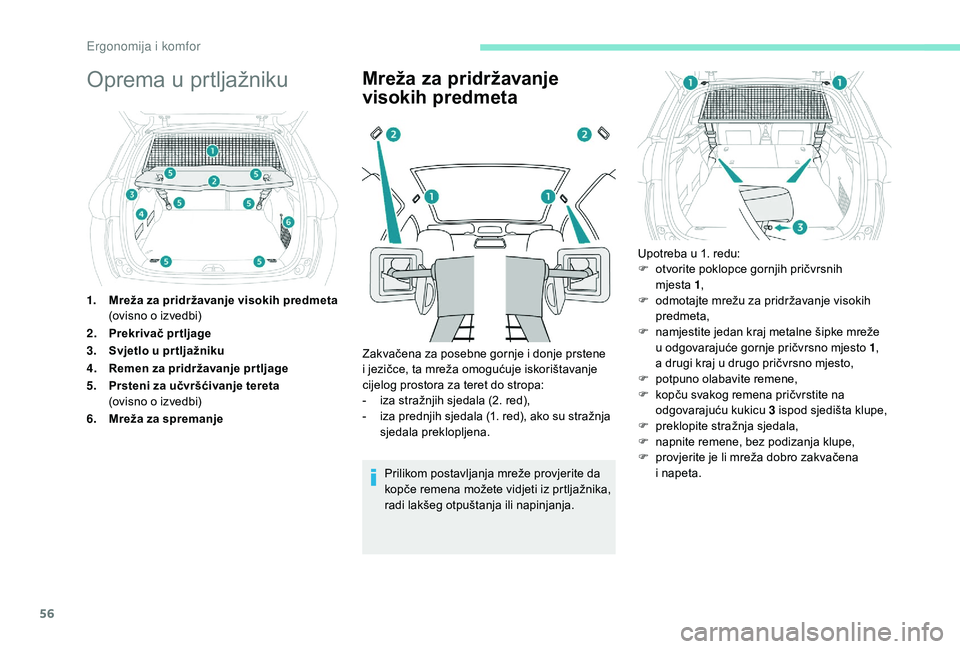

Oprema u prtljažniku
1.Mreža za pridržavanje visokih predmeta
(ovisno o izvedbi)
2. Prekrivač prtljage
3. Svjetlo u pr tljažniku
4. Remen za pridržavanje pr tljage
5. Prsteni za učvršćivanje tereta
(ovisno
o izvedbi)
6. Mreža za spremanje
Mreža za pridržavanje
visokih predmeta
Zakvačena za posebne gornje i donje prstene
i jezičce, ta mreža omogućuje iskorištavanje
cijelog prostora za teret do stropa:
-

i
za stražnjih sjedala (2. red),
-

i
za prednjih sjedala (1. red), ako su stražnja
sjedala preklopljena.
Prilikom postavljanja mreže provjerite da
kopče remena možete vidjeti iz prtljažnika,
radi lakšeg otpuštanja ili napinjanja. Upotreba u 1. redu:
F

o
tvorite poklopce gornjih pričvrsnih
mjesta 1
,
F
o
dmotajte mrežu za pridržavanje visokih
predmeta,
F
n
amjestite jedan kraj metalne šipke mreže
u odgovarajuće gornje pričvrsno mjesto 1 ,
a drugi kraj u drugo pričvrsno mjesto,
F

p
otpuno olabavite remene,
F

k
opču svakog remena pričvrstite na
odgovarajuću kukicu 3 ispod sjedišta klupe,
F

p
reklopite stražnja sjedala,
F

n
apnite remene, bez podizanja klupe,
F

p
rovjerite je li mreža dobro zakvačena
i
napeta.
Ergonomija i komfor

57

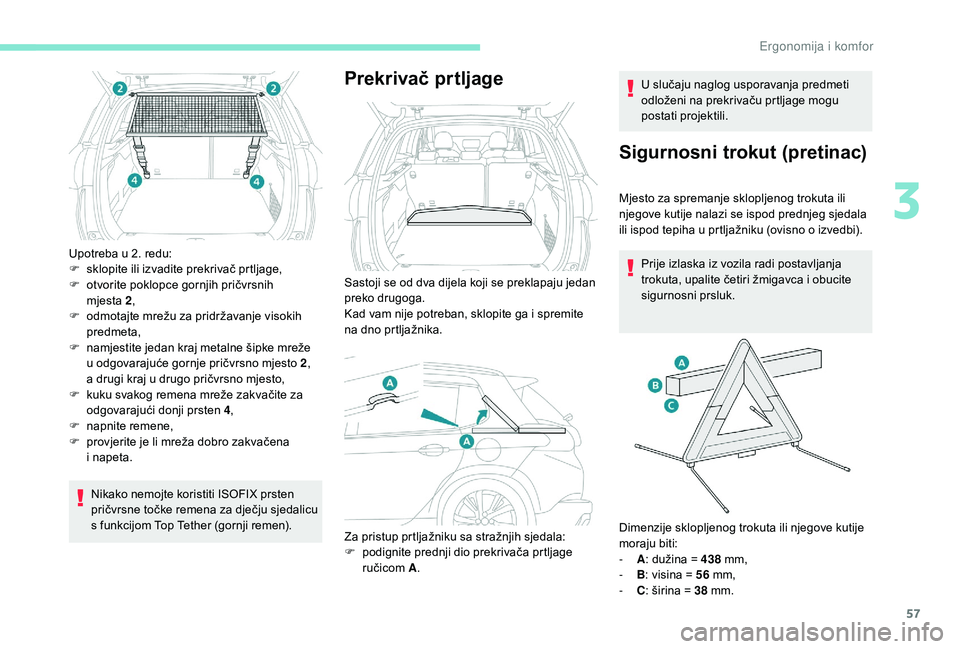

Upotreba u 2. redu:
F s klopite ili izvadite prekrivač prtljage,
F

o
tvorite poklopce gornjih pričvrsnih
mjesta
2,
F

o
dmotajte mrežu za pridržavanje visokih
predmeta,
F

n
amjestite jedan kraj metalne šipke mreže
u odgovarajuće gornje pričvrsno mjesto 2 ,
a
drugi kraj u drugo pričvrsno mjesto,
F

k
uku svakog remena mreže zakvačite za
odgovarajući donji prsten 4 ,
F

nap
nite remene,
F

p
rovjerite je li mreža dobro zakvačena
i
napeta.
Nikako nemojte koristiti ISOFIX prsten
pričvrsne točke remena za dječju sjedalicu
s funkcijom Top Tether (gornji remen).
Prekrivač prtljage
Sastoji se od dva dijela koji se preklapaju jedan
preko drugoga.
Kad vam nije potreban, sklopite ga i spremite
na dno prtljažnika.
Za pristup prtljažniku sa stražnjih sjedala:
F

p
odignite prednji dio prekrivača prtljage
ručicom
A . U s

lučaju naglog usporavanja predmeti
odloženi na prekrivaču prtljage mogu
postati projektili.
Sigurnosni trokut (pretinac)
Mjesto za spremanje sklopljenog trokuta ili
njegove kutije nalazi se ispod prednjeg sjedala
ili ispod tepiha u prtljažniku (ovisno o izvedbi).
Prije izlaska iz vozila radi postavljanja
trokuta, upalite četiri žmigavca i obucite
sigurnosni prsluk.
Dimenzije sklopljenog trokuta ili njegove kutije
moraju biti:
-

A : d

užina = 438 mm,
-

B : v

isina = 56 mm,
-

C : š

irina = 38 mm.
3
Ergonomija i komfor

58

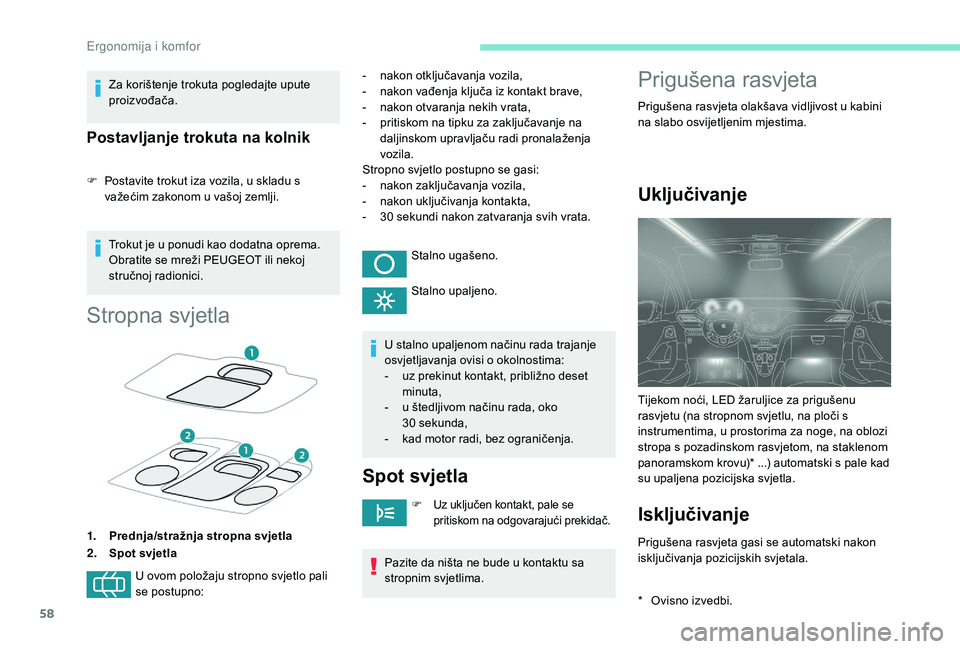

Za korištenje trokuta pogledajte upute
proizvođača.
Postavljanje trokuta na kolnik
F Postavite trokut iza vozila, u skladu s važećim zakonom u vašoj zemlji.
Trokut je u ponudi kao dodatna oprema.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Stropna svjetla
1. Prednja/stražnja stropna svjetla
2. Spot svjetla
U ovom položaju stropno svjetlo pali
se postupno: -

n
akon otključavanja vozila,
-
n
akon vađenja ključa iz kontakt brave,
-
n
akon otvaranja nekih vrata,
-
p
ritiskom na tipku za zaključavanje na
daljinskom upravljaču radi pronalaženja
vozila.
Stropno svjetlo postupno se gasi:
-
n
akon zaključavanja vozila,
-
n
akon uključivanja kontakta,
-
3
0 sekundi nakon zatvaranja svih vrata.
Stalno ugašeno.
Stalno upaljeno.
U stalno upaljenom načinu rada trajanje
osvjetljavanja ovisi o okolnostima:
-
u
z prekinut kontakt, približno deset
minuta,
-
u š
tedljivom načinu rada, oko
30 sekunda,
-
k
ad motor radi, bez ograničenja.
Spot svjetla
F Uz uključen kontakt, pale se
pritiskom na odgovarajući prekidač.
Pazite da ništa ne bude u kontaktu sa
stropnim svjetlima.
Prigušena rasvjeta
Prigušena rasvjeta olakšava vidljivost u kabini
na slabo osvijetljenim mjestima.
Uključivanje
* Ovisno izvedbi. Tijekom noći, LED žaruljice za prigušenu
rasvjetu (na stropnom svjetlu, na ploči s
instrumentima, u prostorima za noge, na oblozi
stropa s pozadinskom rasvjetom, na staklenom
panoramskom krovu)* ...) automatski s pale kad
su upaljena pozicijska svjetla.
Isključivanje
Prigušena rasvjeta gasi se automatski nakon
isključivanja pozicijskih svjetala.
Ergonomija i komfor
