PEUGEOT 206 2003 Instructieboekje (in Dutch)

26-05-2003
ZEKERINGEN VERVANGEN De zekeringkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringkast dashboard Draai de schroef een kwart omwen- teling met een muntstuk los en verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang A
zijn aangebracht aan de binnenkant van het deksel van de zekeringkastonder het dashboard.
PRAKTISCHE INFORMATIE
136
Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord en verholpen worden. De nummers van de zekeringen zijn aange-geven op de zekeringkast. Gebruik de tang A.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed
Klem A Defect

26-05-2003
PRAKTISCHE INFORMATIE137
Zekering
Functies
1 15 A Stoelverwarming - sirene alarm
4 20 A
Multifunctioneel display - elektronische eenheid navigatiesysteem - bagageruimteverlichting - autoradio
5 15 A Diagnosesysteem automatische transmissie
6 10 A Koelvloeistofniveaumeter - automatische transmissie - autoradio - stuurwielsensor (ESP)
7 15 A Dubbele bediening lesauto - naderhand ingebouwd alarmsysteem
9 30 A Elektrisch bediende ruiten achter
10 40 A Achterruit- en buitenspiegelverwarming
11 15 A Ruitenwisser achter
12 30 A Elektrisch bediende ruiten v——r - schuif-/kanteldak
14 10 A Servicecentrale motor - airbags - stuurkolomschakelaars - regensensor
15 15 A Instrumentenpaneel - multifunctioneel display - elektronische eenheid navigatiesysteem - airconditioning - autoradio
16 30 A Bediening centrale portiervergrendeling
20 10 A Remlicht rechts
21 15 A Remlicht links - derde remlicht
22 20 A Plafonnier v——r en plafonnier achter (206 SW) - kaartleeslampje - verlichting dashboardkastje - aansteker - 12 V-aansluiting achter (206 SW)
S1 Shunt Shunt PARC

PRAKTISCHE INFORMATIE
140
ACCU Laden met behulp van een acculader:
Ð maak de accupoolklemmen los,
Ð volg de aanwijzingen van de fabrikant op de acculader,
Ð sluit de accukabels weer aan, te beginnen met de (Ð) kabel,
Ð controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
Ð sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
Ð sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
Ð sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en laat de motor draaien.
Wacht tot de motor stationair draait en neem dan de kabels los.
Ð Wacht 2 minuten na het uitzetten van het contact alvorens de accu los te koppelen.
Ð Maak de accupoolklemmen niet los bij draaiende motor.
Ð Laad de accu niet op zonder de accukabels los te nemen.
Ð Sluit ruiten en schuifdak voordat de accupoolklemmen worden losgemaakt. Als de ruiten of het schuifdak na het weer aansluiten niet goed werken, die- nen deze te worden gereset (zie "Elektrisch bediende ruiten - ¤ Beveiligingtegen beknellen" en "Schuif-/kanteldak - ¤ Beveiliging tegen beknellen".
Ð Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische
systemen ge•nitialiseerd kunnen worden. Raadpleeg uw PEUGEOT-servicepunt als er zich na deze handeling toch nog problemen voordoen.
Het is raadzaam de accu los te koppelen als uw auto langer
dan een maand buiten gebruik is.
ECO-MODE Nadat de motor is afgezet, als het contact in de stand accessoires staat,wordt een aantal elektrische voorzie-ningen (ruitenwissers, ruitbediening,plafonniers, autoradio, enz.) na eenhalf uur automatisch uitgeschakeld,om te voorkomen dat de accu ontla-den raakt. Op dat moment verschijnt de melding "Eco-mode actief" op het multifuncti-
onele display. Als de accu ontladen is, kan de motor niet gestart worden.
26-05-2003

26-05-2003
PRAKTISCHE INFORMATIE141
AUTORADIO MONTEREN Uw auto is af fabriek voorzien van:
Ð dakantenne,
Ð coaxiale antennekabel,
Ð basisontstoring,
Ð bedrading voor luidsprekers v——r,
Ð bedrading voor luidsprekers ach- ter en tweeters,
Ð 2 stekkers (8-polig). Stekkeraansluitingen
A1 : Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : (+) na contact
A7 : (+) constant
A8 : massa
B1 : (+) Luidspreker rechts achter
B2 : (Ð) Luidspreker rechts achter
B3 : (+) Luidspreker rechts voor en
tweeter
B4 : (Ð) Luidspreker rechts voor en tweeter
B5 : (+) Luidspreker links voor en tweeter
B6 : (Ð) Luidspreker links voor en tweeter
B7 : (+) Luidspreker links achter
B8 : (Ð) Luidspreker links achter
INBOUWEN VAN LUIDSPREKERS Er is ruimte voor het inbouwen van:
Ð luidsprekers met een diameter van 165 mm in de voorportieren,
Ð luidsprekers met een diameter van 130 mm in de achterportieren,
Ð tweeters met een diameter van 22,5 mm in de afdekplaten van de buitenspiegels.
Raadpleeg voordat u een autoradio of luidsprekersin uw auto monteert een
PEUGEOT-servicepunt.

26-05-2003
PRAKTISCHE INFORMATIE
142
Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang. 3-/5-deurs en 206 RC Aan de voor- of achterzijdeBevestig de sleepstang aan het sleepoog. 206 SW Aan de voorzijde: Bevestig de sleepstang aan het sleepoog.
Aan de achterzijde:
Ð Maak het klepje los met behulp van een muntstuk.
Ð Draai het sleepoog (in de doos van de krik) vast tot aan de aanslag. Getakeld (slechts 2 wielen op de grond)
Het takelen van de wagen bij de wielen geniet de voorkeur.
Bijzonderheden automatische transmissie Bij het slepen van de auto, zonder takelen, moet aan de volgende voor-waarden voldaan worden:
Ð Selectiehendel in stand N.
Ð Rijd met een snelheid van maxi- maal 50 km/h en sleep de auto over een afstand van maximaal50 km.
Ð Voeg geen extra vloeistof toe aan de automatische transmissie.
Sleepoog achter (3-/5-deurs en 206 RC)Sleepoog achter (206 SW)
Maak nooit gebruik van de traverse van de radiateur.
SLEPEN VAN UW AUTO

26-05-2003
PRAKTISCHE INFORMATIE143
TREKKEN VAN EEN AANHANGER
Gebruik uitsluitend een door PEUGEOT goedgekeurde trekhaak. Laat een trek-haak alleen door een
PEUGEOT-servicepunt monteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen en bagage,maar is tevens geschikt voor het trek-
ken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aandacht
van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zee-spiegel komt. Trek boven de
1 000 m 10 % van het maximum aan-hangergewicht af en herhaal dit voor
elke volgende 1 000 m.
Adviezen Gewichtsverdeling: verdeel het
gewicht in de caravan/aanhanger gelijkmatig en houd u aan de toege-stane kogeldruk. Koeling: het trekken van een aan-
hanger op een helling veroorzaakt
een hogere koelvloeistoftemperatuur. De koelventilator wordt elektrisch bediend en is niet afhankelijk vanhet motortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en pas uw snelheid aan. Het maximum aanhangergewicht is afhankelijk van het hellingspercentageen de temperatuur van de buitenlucht. Let in elk geval goed op de aanwij-zing van de koelvloeistoftempera-
tuurmeter. Als het verklikkerlampje van de koel- vloeistoftemperatuur gaat branden,stop dan zo snel mogelijk en zet demotor af. Banden:
controleer de banden-
spanning van de auto en de aan- hanger en breng deze indien nodigop de juiste waarde. Remmen: het trekken van een
aanhanger vergroot de remweg.
Verlichting: controleer de verlich-
ting van de aanhanger.Zijwind: houd er rekening mee dat
de zijwindgevoeligheid van de auto groter is.

26-05-2003
PRAKTISCHE INFORMATIE
144
Verwijderen van de mat Als de vloermat aan bestuurderszijde verwijderd moet worden, schuif dande stoel in de achterste stand enmaak de bevestigingen los. Leg de vloermat weer terug en plaats de bevestigingen door ze eenkwartslag te draaien.
Let, bij het monteren van de dwarsdragers, op de juistebevestigings-plaatsen. Deze zijn door middel van merkte- kens op de dakrailing aangegeven. Gebruik uitsluitend door PEUGEOTgoedgekeurde accessoires en houdu aan de montagevoorschriften vande fabrikant.
Max. toegestane
daklast op imperiaal: 75 kg
ALLESDRAGERS MONTEREN (206 SW)

26-05-2003
PRAKTISCHE INFORMATIE145
ONDERHOUD VAN DE CARROSSERIE Om de lak en de kunststof delen van de carrosserie in optimale conditiete houden adviseren wij u om deauto regelmatig,
Ð met de hand te wassen of,
Ð gebruik te maken van een was- straat, maar let op: herhaaldelijk gebruik van slecht onderhoudenwasstraten kan haarkrasjes ver-oorzaken wat de lak, vooral zicht-baar bij donkere tinten, een mataspect geeft,
Ð met een hogedrukspuit te was- sen: volg de voorschriften die opde installaties zijn aangebracht(druk en spuitafstand). Richt de hogedrukspuit niet op
beschadigde plekken (bijv. inkleur gespoten bumpers of kop-lampen): was deze delen met dehand.
Vermijd ook het binnendringen van water in de sloten.
Raadpleeg uw PEUGEOT-service-punt om te weten welke middelen de
beste, de meest doeltreffende, deminst gevaarlijke en de milieuvrien-delijkste zijn.
ÐVerwijder vogeluitwerp- selen, hars, teer- en olie- vlekken zo snel morgelijk(deze bevatten agressie-ve
stoffen die de lak sterk aan-tasten).
Ð Reinig de koplampen nooit met een droge doek of een schuur-middel en gebruik geen luchtigestoffen of oplosmiddelen; dekoplampglazen zijn vervaardigdvan polycarbonaat en voorzienvan een vernislaag.
Ð Gebruik geen benzine, petro-leum of ontvetter voor het reini-gen van de lak of van kunststofdelen van de carrosserie.
Ð Laat kleine lakbeschadigingen(steenslag, pitjes enz.) zo snelmogelijk bijwerken om corrosie-vorming te voorkomen.

26-05-2003
PRAKTISCHE INFORMATIE
146

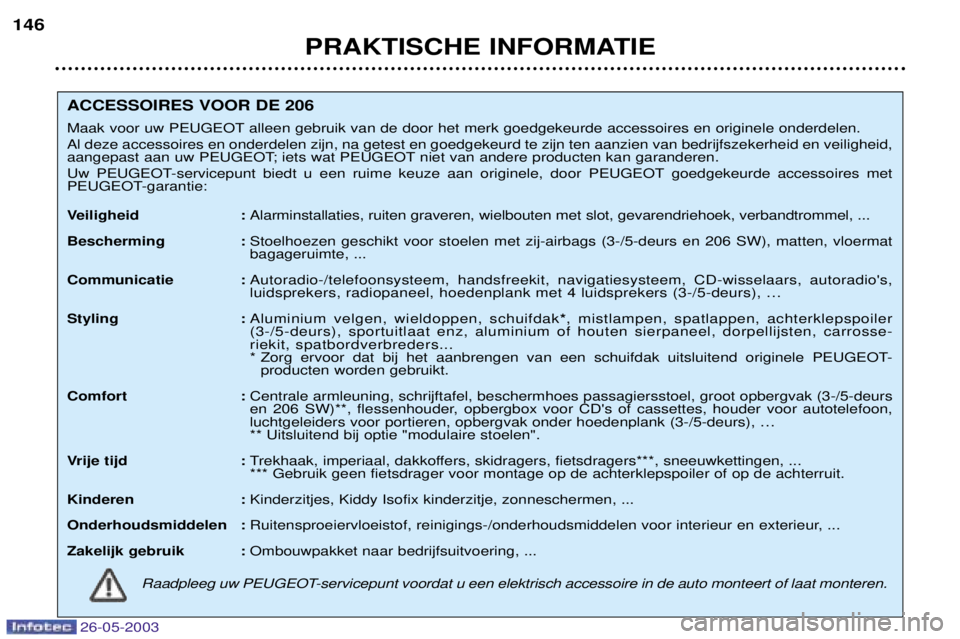

ACCESSOIRES VOOR DE 206
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en veiligheid,
aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires met
PEUGEOT-garantie:
Veiligheid : Alarminstallaties, ruiten graveren, wielbouten met slot, gevarendriehoek, verbandtrommel, ...
Bescherming : Stoelhoezen geschikt voor stoelen met zij-airbags (3-/5-deurs en 206 SW), matten, vloermat bagageruimte, ...
Communicatie : Autoradio-/telefoonsysteem, handsfreekit, navigatiesysteem, CD-wisselaars, autoradio's,luidsprekers, radiopaneel, hoedenplank met 4 luidsprekers (3-/5-deurs), É
Styling : Aluminium velgen, wieldoppen, schuifdak *, mistlampen, spatlappen, achterklepspoiler
(3-/5-deurs), sportuitlaat enz, aluminium of houten sierpaneel, dorpellijsten, carrosse-riekit, spatbordverbreders... * Zorg ervoor dat bij het aanbrengen van een schuifdak uitsluitend originele PEUGEOT- producten worden gebruikt.
Comfort : Centrale armleuning, schrijftafel, beschermhoes passagiersstoel, groot opbergvak (3-/5-deurs
en 206 SW)**, flessenhouder, opbergbox voor CD's of cassettes, houder voor autotelefoon,luchtgeleiders voor portieren, opbergvak onder hoedenplank (3-/5-deurs), É
** Uitsluitend bij optie "modulaire stoelen".
Vrije tijd : Trekhaak, imperiaal, dakkoffers, skidragers, fietsdragers***, sneeuwkettingen, ...*** Gebruik geen fietsdrager voor montage op de achterklepspoiler of op de achterruit.
Kinderen : Kinderzitjes, Kiddy Isofix kinderzitje, zonneschermen, ...
Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur, ...
Zakelijk gebruik : Ombouwpakket naar bedrijfsuitvoering, ...
Raadpleeg uw PEUGEOT-servicepunt voordat u een elektrisch accessoire in de auto monteert of laat monteren.

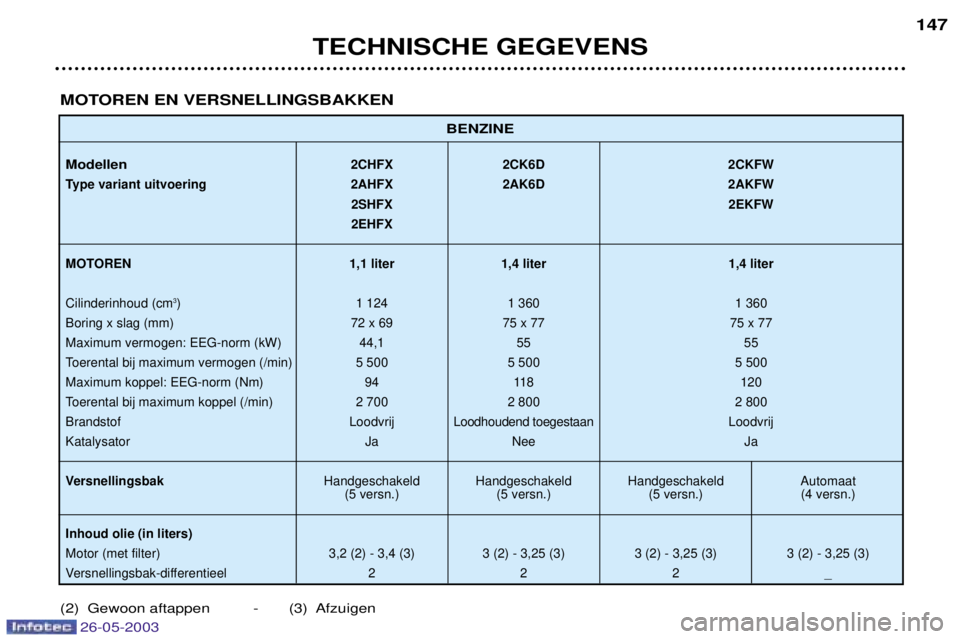

TECHNISCHE GEGEVENS147
BENZINE
Modellen2CHFX 2CK6D 2CKFW
Type variant uitvoering 2AHFX 2AK6D 2AKFW 2SHFX 2EKFW
2EHFX
MOTOREN 1,1 liter 1,4 liter 1,4 liter
Cilinderinhoud (cm 3
) 1 124 1 360 1 360
Boring x slag (mm) 72 x 69 75 x 77 75 x 77
Maximum vermogen: EEG-norm (kW) 44,1 55 55
Toerental bij maximum vermogen (/min) 5 500 5 500 5 500
Maximum koppel: EEG-norm (Nm) 94 118 120
Toerental bij maximum koppel (/min) 2 700 2 800 2 800Brandstof Loodvrij Loodhoudend toegestaanLoodvrij
Katalysator Ja Nee Ja
Versnellingsbak Handgeschakeld Handgeschakeld Handgeschakeld Automaat
(5 versn.) (5 versn.) (5 versn.) (4 versn.)
Inhoud olie (in liters)
Motor (met filter) 3,2 (2) - 3,4 (3) 3 (2) - 3,25 (3) 3 (2) - 3,25 (3) 3 (2) - 3,25 (3)
Versnellingsbak-differentieel 2 2 2 _
MOTOREN EN VERSNELLINGSBAKKEN
(2) Gewoon aftappen - (3) Afzuigen
