PEUGEOT 206 2003 Instructieboekje (in Dutch)

26-05-2003
CONTROLES TIJDENS HET RIJDEN31

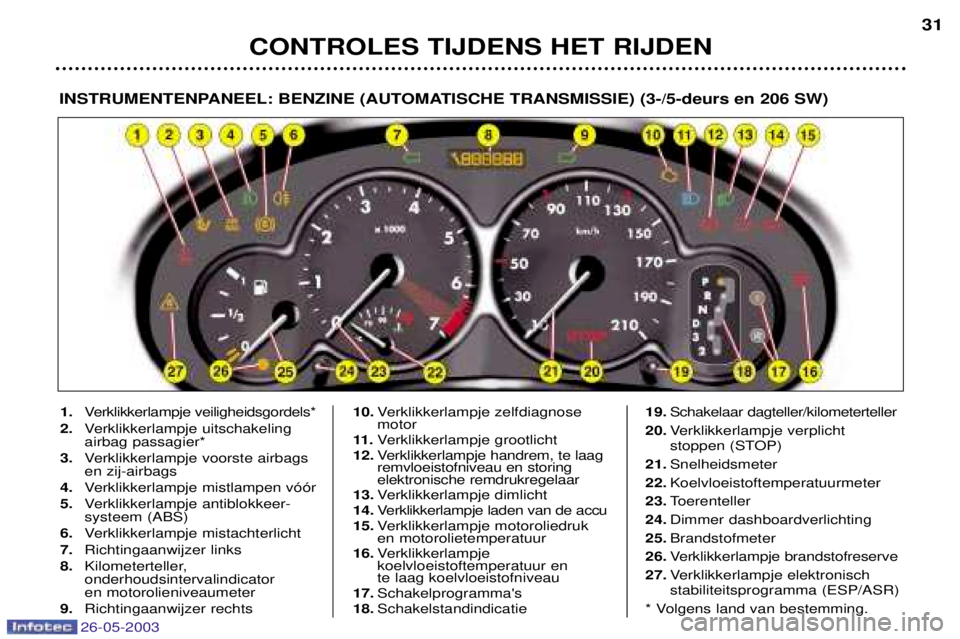

INSTRUMENTENPANEEL: BENZINE (AUTOMATISCHE TRANSMISSIE) (3-/5-deurs en 206 SW)
1.
Verklikkerlampje veiligheidsgordels*
2. Verklikkerlampje uitschakeling airbag passagier*
3. Verklikkerlampje voorste airbagsen zij-airbags
4. Verklikkerlampje mistlampen v——r
5. Verklikkerlampje antiblokkeer-systeem (ABS)
6. Verklikkerlampje mistachterlicht
7. Richtingaanwijzer links
8. Kilometerteller, onderhoudsintervalindicator en motorolieniveaumeter
9. Richtingaanwijzer rechts 10.
Verklikkerlampje zelfdiagnose motor
11 . Verklikkerlampje grootlicht
12. Verklikkerlampje handrem, te laagremvloeistofniveau en storing elektronische remdrukregelaar
13. Verklikkerlampje dimlicht
14. Verklikkerlampje laden van de accu
15. Verklikkerlampje motoroliedruken motorolietemperatuur
16. Verklikkerlampje koelvloeistoftemperatuur en te laag koelvloeistofniveau
17. Schakelprogramma's
18. Schakelstandindicatie 19.
Schakelaar dagteller/kilometerteller
20. Verklikkerlampje verplicht
stoppen (STOP)
21. Snelheidsmeter
22. Koelvloeistoftemperatuurmeter
23. Toerenteller
24. Dimmer dashboardverlichting
25. Brandstofmeter
26. Verklikkerlampje brandstofreserve
27. Verklikkerlampje elektronisch stabiliteitsprogramma (ESP/ASR)
* Volgens land van bestemming.

26-05-2003
CONTROLES TIJDENS HET RIJDEN
32
Verklikkerlampje handrem, te laagremvloeistofniveau enstoring elektronische
remdrukregelaar (REF) Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Wijst op:
Ð een (iets) aangetrokken handrem.
Ð een te laag remvloeistofniveau (als het lampje ook bij losse handrem blijft branden).
Ð een storing in de elektronische remdrukregelaar (REF), als hetverklikkerlampje brandt in combi-natie met het verklikkerlampjeABS.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN Een verklikkerlampje dat constant blijft branden of bij draaiende motorknippert, is een teken dat het desbe-treffende onderdeel of systeem nietgoed werkt. Sommige verklikkerlam-pjes kunnen branden in combinatiemet een geluidssignaal en een mel-
ding op het multifunctionele display.Negeer een dergelijke waarschuwingniet, maar raadpleeg zo snel mogelijk
een PEUGEOT-servicepunt. Stop onmiddellijk indien tijdens het rij- den het verklikkerlampje verplicht stop-
pen (STOP) gaat branden, maar zorgervoor dat u uw auto op een zo veiligmogelijke plaats tot stilstand brengt.
Verklikkerlampje antiblokkeersysteem(ABS)
Dit lampje gaat elke keer dat het con- tact wordt aangezet gedurende
3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h blijft branden ofgaat branden, wijst dit op een storingin het antiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft echter behouden. Het lampje gaat branden in combinatie met een geluidssignaal en de mel-ding "Storing ABS" op het multi-
functionele display.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje koelvloeistoftemperatuuren -niveau
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.
Wacht tot de motor is afgekoeld alvo- rens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de dop eerst 2 slagen los om de druk te laten dalen en te voorko-
men dat de koelvloeistof uit hetkoelsysteem spuit .
Trek, als de druk eenmaal gedaald is,de dop los en vul het systeem bij.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje verplicht stoppen
(STOP)
Gekoppeld aan het verklikkerlampjemotoroliedruk, koelvloeistoftempera-
tuur, koelvloeistofniveau, handrem,remvloeistofniveau en storing elek-
tronische remdrukregelaar. Stop als het lampje bij draaiende motor knippert onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt. Verklikkerlampje motoroliedruk en -temperatuur
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.Wijst op hetzij:
Ð te lage oliedruk.
Ð te weinig olie in het smeersysteem. Vul indien nodig olie bij.
Ð een te hoge temperatuur van de motorolie. Het verklikkerlampje brandt in combinatie met eengeluidssignaal. Matig uw snelheidom de motorolietemperatuur telaten dalen.
Raadpleeg een PEUGEOT-servicepunt.

26-05-2003
CONTROLES TIJDENS HET RIJDEN33
Verklikkerlampje veiligheidsgordels*
Dit lampje gaat branden als, bij inge- schakeld contact, de bestuurder zijn vei-ligheidsgordel niet heeft vastgemaakt.
Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzetten van het contact branden en gaat na enke-le seconden uit. Als het lampje bij draaiende motor gaat branden in combinatie met eengeluidssignaal en een melding op het
multifunctionele display, wijst dit opeen storing in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje laden van de accu
Wijst op:
Ð een storing in het laadcircuit.
Ð loszittende aansluitingen van de accu of de startmotor.
Ð een gebroken of te slappe dyna- moriem.
Ð een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt. Verklikkerlampje zelfdiagnose motor
Gaat bij het aanzetten van het con- tact branden. Als het lampje bij draaiende motor gaat branden, wijst dit op een defectin het injectie-/ontstekingssysteem ofin de emissieregeling. De katalysatorkan dan beschadigd raken (alleenbenzinemotor).
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje elektronisch stabiliteitsprogramma(ESP/ASR)
Dit lampje blijft elke keer dat het con-tact wordt aangezet enkele secondenbranden.
Raadpleeg een PEUGEOT-service- punt als tijdens het rijden het verklik-kerlampje op de schakelaar ESP/ASRknippert en vervolgens blijft branden ofals het lampje tijdens het rijden gaatbranden. Het verklikkerlampje gaat knipperen als het systeem in werking treedt. Als het systeem wordt uitgeschakeld, gaat het lampje branden.
* Volgens land van bestemming.
Verklikkerlampje water in brandstoffilter (diesel)*
Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. Er bestaat kans op schade aan het inspuitsysteem. Verklikkerlampje uitschakeling airbagpassagier*
Het lampje gaat branden in combinatie met een geluidssignaal en de mel-ding "Airbag passagier uitgescha-
keld" op het multifunctionele display.
Als de airbag aan passagierszijdeuitgeschakeld is, gaat het verklikker-lampje branden als het contact wordtaangezet, waarna het blijft branden. Raadpleeg in alle gevallen dat het lam-
pje knippert uw PEUGEOT-servicepunt.
Verklikkerlampjebrandstofreserve
Op het moment dat dit lampje gaat bran-den bedraagt de actieradius nog mini-
maal 50 km (tankinhoud: ca. 50 liter). Voorgloeien (diesel)
Wacht met het starten van de motortot dit lampje uit is. Als de temperatuur al hoog genoeg is gaat het lampje gedurende minderdan 1 seconde branden en kunt u demotor direct starten.

26-05-2003
CONTROLES TIJDENS HET RIJDEN
34
Temperatuurmeter motorolie Bij draaiende motor geeft de meter de temperatuur van de motorolieaan:
Ð Wijzer in zone C, de olietempera-
tuur is in orde.
Ð Wijzer in zone D, de olietempera-
tuur is te hoog. Verminder uw snel- heid om de olietemperatuur telaten dalen.
Koelvloeistoftemperatuurmeter
Ð Wijzer in zone (A):temperatuur is
in orde.
Ð Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.

26-05-2003
Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð onderhoudsintervalindicator (zie het desbetreffende hoofdstuk),
Ð motorolieniveaumeter,Ð kilometerteller (totale kilometerstand of dagteller).Opmerking: De totale kilometerstand of de dagteller wordt gedurende dertig seconden na het uitzetten van het contact, bij
het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedu- rende ongeveer 10 seconden het motorolieniveau.
Maximum olieniveau
Controleer als de zes blokjes knipperen het olieniveau met de peilstok. Te veel olie kan leiden tot motorschade. Als inderdaad blijkt dat het oliepeil te hoog is, neem dan zo spoedig mogelijk contact op met een
PEUGEOT-servicepunt.
Te weinig olie Als de zes streepjes knipperen en de melding "min" wordt weergegeven, geeft dit aan dat het olieniveau te laag is, waardoor motorschade kan ontstaan. Controleer het olieniveau met de peilstok en vul zonodig olie bij.
Defecte motorolieniveaumeter Als de zes streepjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan.Er bestaat grote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLES TIJDENS HET RIJDEN 35
Controle van het olieniveau met de peilstok is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor minstens 10 minuten niet heeft gedraaid.

26-05-2003
CONTROLES TIJDENS HET RIJDEN
36
Kilometerteller Druk op de knop
1om over te
schakelen van kilometerteller naar dagteller en terug. Druk, als de dagteller is ingescha- keld, langer dan 3 seconden op deknop om de dagteller op nul te zetten. ALARMKNIP-PERLICHTEN
Druk de knop in, de richtingaanwij-zers knipperen tegelijkertijd. De alarmknipperlichten werken ook als het contact is afgezet. Automatische ontsteking van de alarmknipperlichten* Bij een noodstop schakelen de alarm- knipperlichten, afhankelijk van deremvertraging die optreedt, automa-tisch in. De alarmknipperlichten blij-ven knipperen totdat er opnieuw gaswordt gegeven. U kunt de alarmknipperlichten echter ook uitschakelen door de knop in tedrukken.
* Volgens land van bestemming.
Dimmer dashboardverlichting Druk, tijdens het branden van de ver- lichting, op de knop om de sterktevan de dashboardverlichting te ver-
anderen. Als de verlichting de zwak-ste (of felste) stand heeft bereikt, laatdan de knop los en druk deze vervol-gens opnieuw in om de verlichtingweer feller (of zwakker) te maken. Laat de knop los zodra de gewenste lichtsterkte is bereikt.

26-05-2003
UW 206 IN DETAIL37
DISPLAY A Dit display kan de volgende informa- tie weergeven:
Ð de tijd,
Ð de datum,
Ð de buitentemperatuur (knippert bij
kans op gladheid),
Ð de informatie van de radio,
Ð de controle op geopende portieren (bijv.: "portier links voor geopend", ...),
Ð de waarschuwingsmeldingen (bijv.: "batterij afstandsbedieningleeg") en de status van de functies
van de auto (bijv.: "spaarstandactief"), kort weergegeven. Instellen van de parameters Houd de knop
1gedurende twee seconden ingedrukt om de gegevens in te stel-
len. Zodra een gegeven knippert, kan het worden gewijzigd.
Vervolgens kunnen door het indrukken van de knop 1in onderstaande volgorde
de verschillende gegevens geselecteerd worden:
Ð taal,
Ð uren (12 of 24 uur),
Ð minuten,
Ð jaar,
Ð maand,
Ð dag,
Ð temperatuureenheden (graden Celcius of Fahrenheit).Door de knop 2in te drukken kan de waarde van het geselecteerde gegeven
aangepast worden. Houd de knop ingedrukt om de instelling in een hoger tempo te wijzigen (terug naar het begin na de laatste waarde). Als de knop gedurende 7 seconden niet wordt ingedrukt, geeft het display het basisscherm weer en zijn de gewijzigde gegevens opgeslagen. Opmerking: Druk kort op de knop 2om gedurende enkele seconden de buiten-
temperatuur weer te geven.

26-05-2003
UW 206 IN DETAIL
38
Instellen van de gegevens Druk knop 1in en houd deze gedurende 2 seconden ingedrukt. Het eerste gege-
ven knippert en kan worden veranderd. Hierna kunnen door het indrukken van knop 1achereenvolgens de verschillen-
de gegevens geselecteerd worden:
Ð de taal,
Ð de snelheidseenheden (km of mijl),
Ð de temperatuureenheden (graden Celsius of Fahrenheit),
Ð de tijdsaanduiding (in 12 of 24 uur),
Ð de uren,
Ð de minuten,
Ð het jaar,
Ð de maand,
Ð de dag.Door het indrukken van knop 2kan het geselecteerde gegeven worden gewij-
zigd. Houd de knop ingedrukt om de gegevens in een hoger tempo in te stellen.Als de knop gedurende 7 seconden niet wordt ingedrukt, geeft het display het basisscherm weer en zijn de wijzigingen opgeslagen.
DISPLAY B Dit kan de volgende informatie weergeven:
Ð de tijd,
Ð de datum,
Ð de buitentemperatuur (knippert bij kans op gladheid),
Ð informatie van de autoradio,
Ð controle op geopende portieren. Het display geeft schematisch aan of een portier geopend is,
Ð waarschuwingen (bijv.: "storing laden accu") of berichten (bijv.:"brandstofniveau laag") die tijde-lijk worden weergegeven, kunnenworden gewist door op knop 1of
2 te drukken,
Ð de boordcomputer.

26-05-2003
UW 206 IN DETAIL39
DISPLAY C Dit kan de volgende informatie weergeven:
Ð de tijd.
Ð de tijd.
Ð de buitentemperatuur (knippert bij kans op gladheid).
Ð informatie van de autoradio.
Ð controle op geopende portieren. Het display geeft schematisch aan of een portier geopend is. Ð waarschuwingen die tijdelijk worden weergegeven (bijv.: "brandstofniveau
laag") kunnen worden gewist met behulp van de afstandsbediening.
Ð de boordcomputer (zie desbetreffende hoofdstuk).
Ð het navigatiesysteem (zie desbetreffende hoofdstuk). Instellen van parameters Met behulp van de afstandsbediening kunnen de parameters ingesteld worden. De toegang tot de verschillende menu's is bij het navigatiesysteem beschreven.

26-05-2003

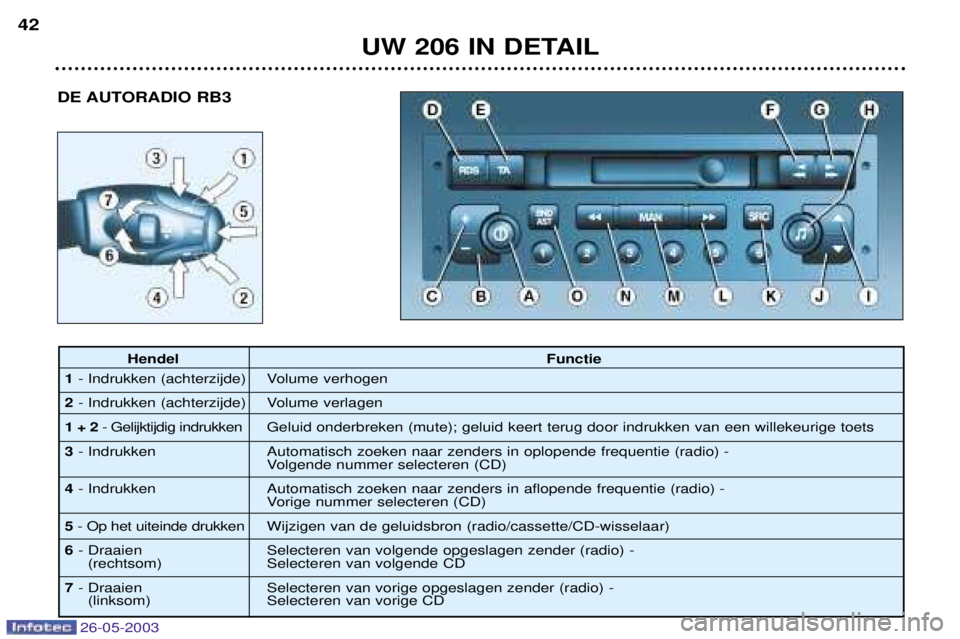

DE AUTORADIO RB3
UW 206 IN DETAIL
42
Hendel
Functie
1 - Indrukken (achterzijde) Volume verhogen
2 - Indrukken (achterzijde) Volume verlagen
1 + 2 - Gelijktijdig indrukken Geluid onderbreken (mute); geluid keert terug door indrukken van een willekeurige toets
3 - Indrukken Automatisch zoeken naar zenders in oplopende frequentie (radio) -
Volgende nummer selecteren (CD)
4 - Indrukken Automatisch zoeken naar zenders in aflopende frequentie (radio) -
Vorige nummer selecteren (CD)
5 - Op het uiteinde drukken W ijzigen van de geluidsbron (radio/cassette/CD-wisselaar)
6 - Draaien Selecteren van volgende opgeslagen zender (radio) -
(rechtsom) Selecteren van volgende CD
7 - Draaien Selecteren van vorige opgeslagen zender (radio) -
(linksom) Selecteren van vorige CD
