Page 21 of 113
23

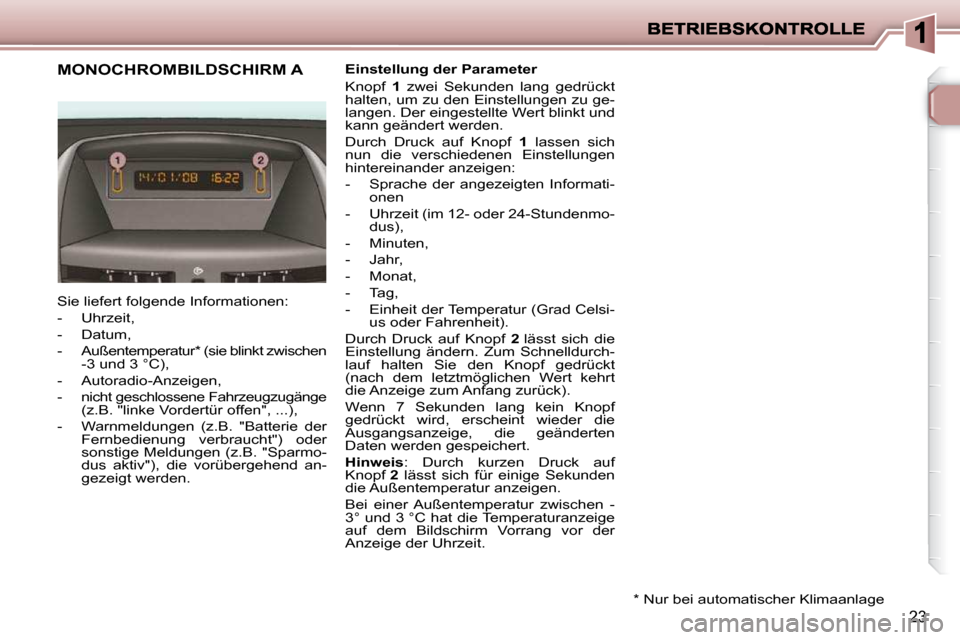

MONOCHROMBILDSCHIRM A Einstellung der Parameter
Knopf 1 zwei Sekunden lang gedrückt
halten, um zu den Einstellungen zu ge-
langen. Der eingestellte Wert blinkt und
kann geändert werden.
Durch Druck auf Knopf 1 lassen sich
nun die verschiedenen Einstellungen
hintereinander anzeigen:
- Sprache der angezeigten Informati- onen
- Uhrzeit (im 12- oder 24-Stundenmo- dus),
- Minuten,
- Jahr,
- Monat,
- Tag,
- E i n h e i t d e r T e m p e r a t u r ( G r a d C e l s i - us oder Fahrenheit).
Durch Druck auf Knopf 2 lässt sich die
Einstellung ändern. Zum Schnelldurch-
lauf halten Sie den Knopf gedrückt
(nach dem letztmöglichen Wert kehrt
die Anzeige zum Anfang zurück).
Wenn 7 Sekunden lang kein Knopf
gedrückt wird, erscheint wieder die
Ausgangsanzeige, die geänderten
Daten werden gespeichert.
Hinweis : Durch kurzen Druck auf
Knopf 2 lässt sich für einige Sekunden
die Außentemperatur anzeigen.
Bei einer Außentemperatur zwischen -
3 ° u n d 3 ° C h a t d i e T e m p e r a t u r a n z e i g e
auf dem Bildschirm Vorrang vor der
Anzeige der Uhrzeit.
Sie liefert folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (sie blinkt zwischen
- 3 u n d 3 ° C ) ,
- Autoradio-Anzeigen,
- nicht geschlossene Fahrzeugzugänge (z.B. "linke Vordertür offen", ...),
- Warnmeldungen (z.B. "Batterie der Fernbedienung verbraucht") oder
sonstige Meldungen (z.B. "Sparmo-
dus aktiv"), die vorübergehend an-
gezeigt werden.
* Nur bei automatischer Klimaanlage
Page 22 of 113
24

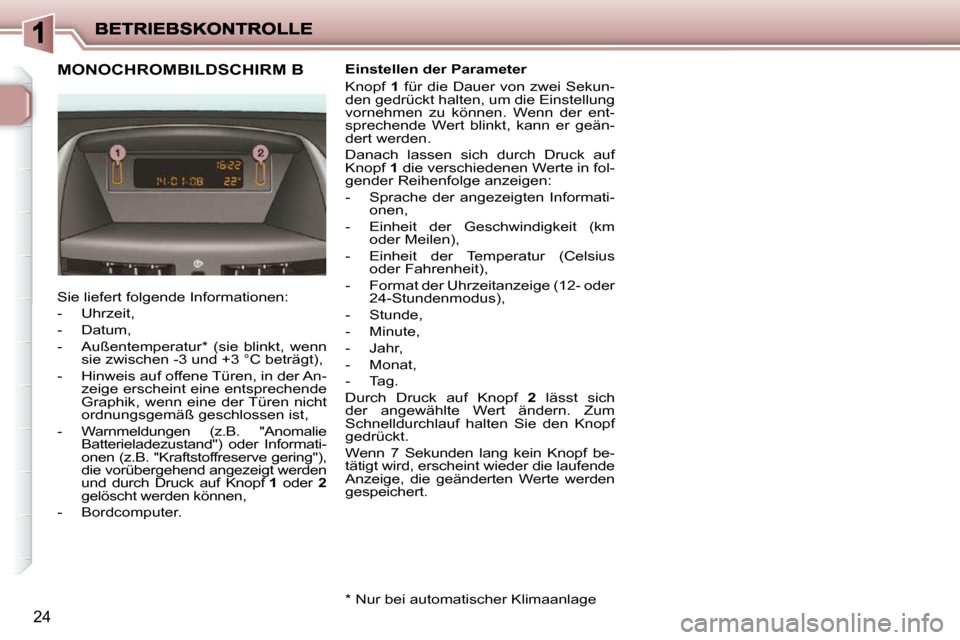

MONOCHROMBILDSCHIRM B
Sie liefert folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (sie blinkt, wenn s i e z w i s c h e n - 3 u n d + 3 ° C b e t r ä g t ) ,
- Hinweis auf offene Türen, in der An- zeige erscheint eine entsprechende
Graphik, wenn eine der Türen nicht
ordnungsgemäß geschlossen ist,
- Warnmeldungen (z.B. "Anomalie Batterieladezustand") oder Informati-
onen (z.B. "Kraftstoffreserve gering"),
die vorübergehend angezeigt werden
und durch Druck auf Knopf 1 oder 2
gelöscht werden können,
- Bordcomputer. Einstellen der Parameter
Knopf
1 für die Dauer von zwei Sekun-
den gedrückt halten, um die Einstellung
vornehmen zu können. Wenn der ent-
sprechende Wert blinkt, kann er geän-
dert werden.
Danach lassen sich durch Druck auf
Knopf 1 die verschiedenen Werte in fol-
gender Reihenfolge anzeigen:
- Sprache der angezeigten Informati- onen,
- Einheit der Geschwindigkeit (km oder Meilen),
- E i n h e i t d e r T e m p e r a t u r ( C e l s i u s oder Fahrenheit),
- Format der Uhrzeitanzeige (12- oder 24-Stundenmodus),
- Stunde,
- Minute,
- Jahr,
- Monat,
- Tag.
Durch Druck auf Knopf 2 lässt sich
der angewählte Wert ändern. Zum
Schnelldurchlauf halten Sie den Knopf
gedrückt.
Wenn 7 Sekunden lang kein Knopf be-
tätigt wird, erscheint wieder die laufende
Anzeige, die geänderten Werte werden
gespeichert.
* Nur bei automatischer Klimaanlage
Page 23 of 113
25

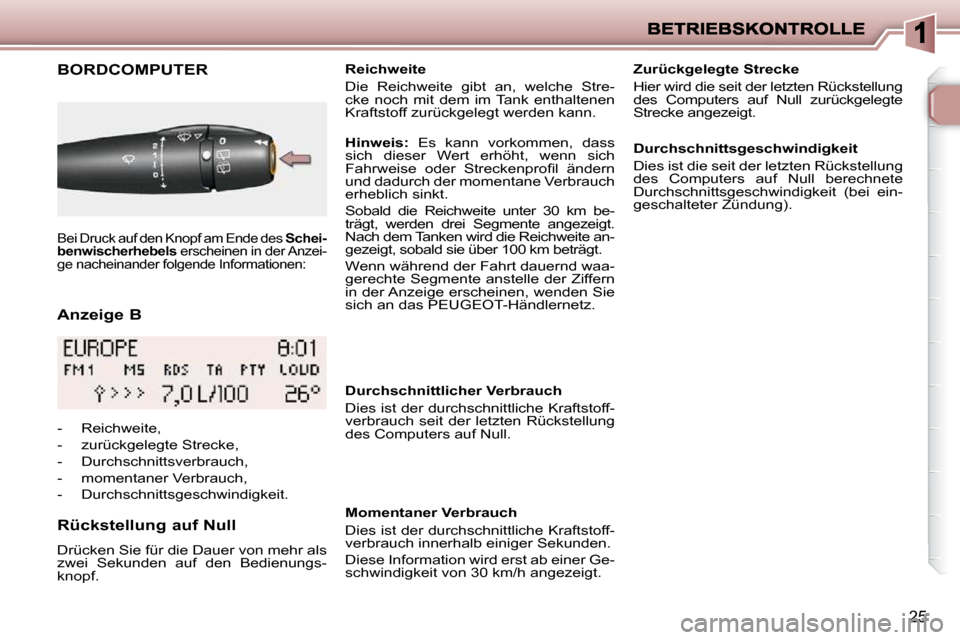

Anzeige B
BORDCOMPUTER
Rückstellung auf Null
Drücken Sie für die Dauer von mehr als
zwei Sekunden auf den Bedienungs-
knopf. Reichweite
Die Reichweite gibt an, welche Stre-
cke noch mit dem im Tank enthaltenen
Kraftstoff zurückgelegt werden kann.
Hinweis: Es kann vorkommen, dass
sich dieser Wert erhöht, wenn sich
F a h r w e i s e o d e r S t r e c k e n p r o fi l ä n d e r n
und dadurch der momentane Verbrauch
erheblich sinkt.
Sobald die Reichweite unter 30 km be-
trägt, werden drei Segmente angezeigt.
Nach dem Tanken wird die Reichweite an-
gezeigt, sobald sie über 100 km beträgt.
Wenn während der Fahrt dauernd waa-
gerechte Segmente anstelle der Ziffern
in der Anzeige erscheinen, wenden Sie
sich an das PEUGEOT-Händlernetz.
Bei Druck auf den Knopf am Ende des Schei-
benwischerhebels erscheinen in der Anzei-
ge nacheinander folgende Informationen:
- Reichweite,
- zurückgelegte Strecke,
- Durchschnittsverbrauch,
- momentaner Verbrauch,
- Durchschnittsgeschwindigkeit. Durchschnittlicher Verbrauch
Dies ist der durchschnittliche Kraftstoff-
verbrauch seit der letzten Rückstellung
d e s C o m p u t e r s a u f N u l l .
Momentaner Verbrauch
Dies ist der durchschnittliche Kraftstoff-
verbrauch innerhalb einiger Sekunden.
Diese Information wird erst ab einer Ge-
schwindigkeit von 30 km/h angezeigt. Zurückgelegte Strecke
Hier wird die seit der letzten Rückstellung
d e s C o m p u t e r s a u f N u l l z u r ü c k g e l e g t e
Strecke angezeigt.
Durchschnittsgeschwindigkeit
Dies ist die seit der letzten Rückstellung
d e s C o m p u t e r s a u f N u l l b e r e c h n e t e
Durchschnittsgeschwindigkeit (bei ein-
geschalteter Zündung).
Page 24 of 113
26

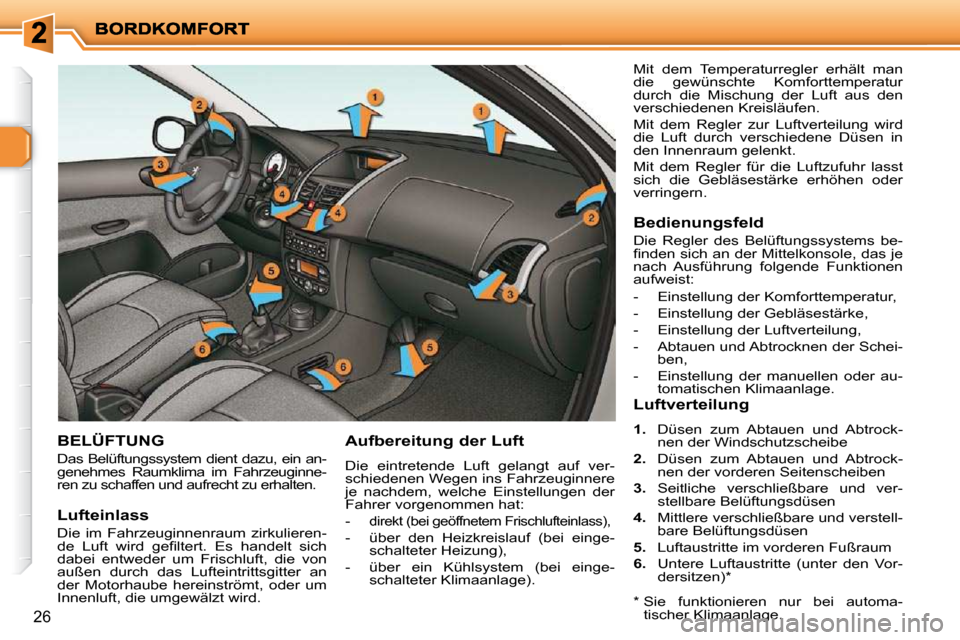

BELÜFTUNG
Das Belüftungssystem dient dazu, ein an-
genehmes Raumklima im Fahrzeuginne-
ren zu schaffen und aufrecht zu erhalten.
Aufbereitung der Luft
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:
-
direkt (bei geöffnetem Frischlufteinlass),
- über den Heizkreislauf (bei einge-schalteter Heizung),
- über ein Kühlsystem (bei einge- schalteter Klimaanlage). Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lasst
sich die Gebläsestärke erhöhen oder
verringern.
Lufteinlass
Die im Fahrzeuginnenraum zirkulieren-
d e L u f t w i r d g e fi l t e r t . E s h a n d e l t s i c h
dabei entweder um Frischluft, die von
außen durch das Lufteintrittsgitter an
der Motorhaube hereinströmt, oder um
Innenluft, die umgewälzt wird.
Bedienungsfeld
Die Regler des Belüftungssystems be-
fi n d e n s i c h a n d e r M i t t e l k o n s o l e , d a s j e
nach Ausführung folgende Funktionen
aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
- Abtauen und Abtrocknen der Schei-
ben,
- Einstellung der manuellen oder au- tomatischen Klimaanlage.
Luftverteilung
1. Düsen zum Abtauen und Abtrock-
nen der Windschutzscheibe
2. Düsen zum Abtauen und Abtrock-
nen der vorderen Seitenscheiben
3. Seitliche verschließbare und ver-
stellbare Belüftungsdüsen
4. Mittlere verschließbare und verstell-
bare Belüftungsdüsen
5. Luftaustritte im vorderen Fußraum
6. Untere Luftaustritte (unter den Vor-
dersitzen) *
*
Sie funktionieren nur bei automa-
tischer Klimaanlage.
Page 25 of 113
i
27

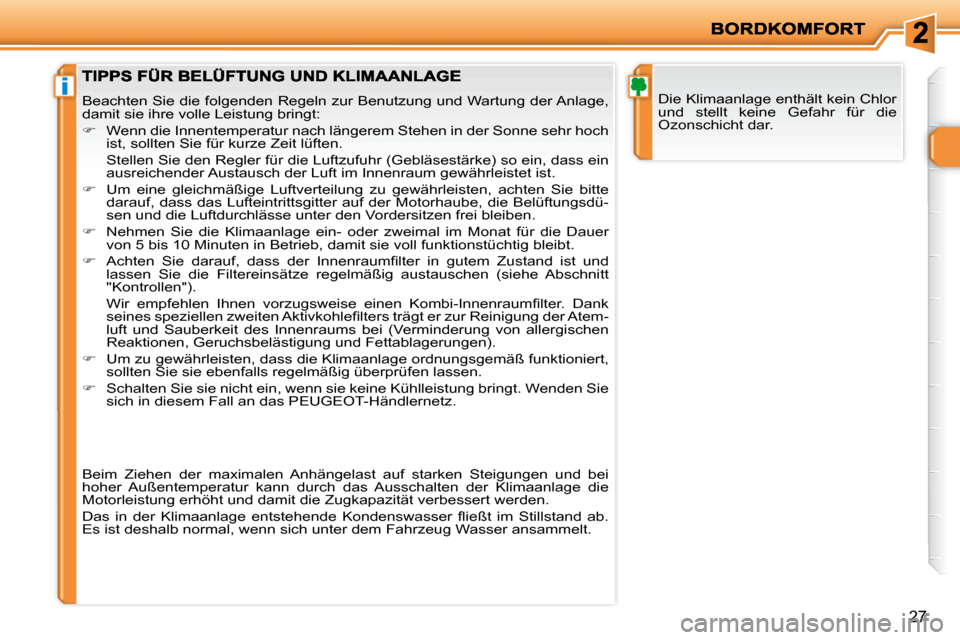

Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar. Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so e in, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.
Um eine gleichmäßige Luftverteilung zu gewährleisten, acht en Sie bitte
darauf, dass das Lufteintrittsgitter auf der Motorhaube, die Belüftungsdü-
sen und die Luftdurchlässe unter den Vordersitzen frei bleiben .
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für di e Dauer
von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstücht ig bleibt.
A c h t e n S i e d a r a u f , d a s s d e r I n n e n r a u m fi l t e r i n g u t e m Z u s t a n d i s t u n d
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschni tt
"Kontrollen").
W i r e m p f e h l e n I h n e n v o r z u g s w e i s e e i n e n K o m b i - I n n e n r a u m fi l t e r . D a n k
s e i n e s s p e z i e l l e n z w e i t e n A k t i v k o h l e fi l t e r s t r ä g t e r z u r R e i n i g u n g d e r A t e m -
luft und Sauberkeit des Innenraums bei (Verminderung von allergi schen
Reaktionen, Geruchsbelästigung und Fettablagerungen).
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funkt ioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.
Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bri ngt. Wenden Sie
sich in diesem Fall an das PEUGEOT-Händlernetz.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen u nd bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage di e
Motorleistung erhöht und damit die Zugkapazität verbessert werde n.
D a s i n d e r K l i m a a n l a g e e n t s t e h e n d e K o n d e n s w a s s e r fl i e ß t i m S t i l l s t a n d a b .
Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
Page 26 of 113
28

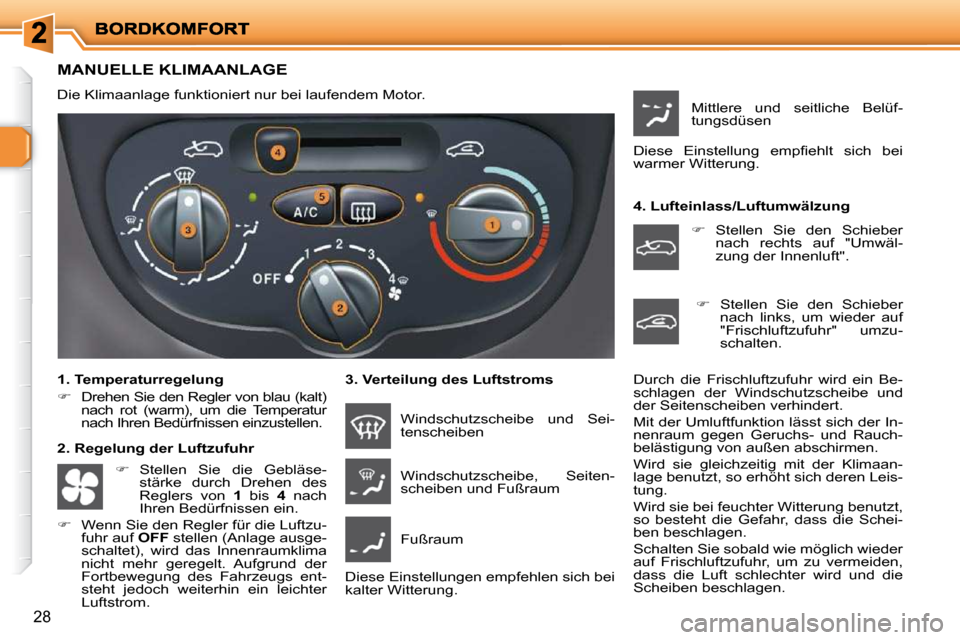

MANUELLE KLIMAANLAGE
Die Klimaanlage funktioniert nur bei laufendem Motor.
1. Temperaturregelung
Drehen Sie den Regler von blau (kalt)
nach rot (warm), um die Temperatur
nach Ihren Bedürfnissen einzustellen.
2. Regelung der Luftzufuhr 3. Verteilung des Luftstroms 4. Lufteinlass/Luftumwälzung
Windschutzscheibe und Sei-
tenscheiben
Windschutzscheibe, Seiten-
scheiben und Fußraum
Fußraum
Diese Einstellungen empfehlen sich bei
kalter Witterung. Mittlere und seitliche Belüf-
tungsdüsen
D i e s e E i n s t e l l u n g e m p fi e h l t s i c h b e i
warmer Witterung.
Stellen Sie den Schieber
nach links, um wieder auf
"Frischluftzufuhr" umzu-
schalten.
Durch die Frischluftzufuhr wird ein Be-
schlagen der Windschutzscheibe und
der Seitenscheiben verhindert.
Mit der Umluftfunktion lässt sich der In-
nenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Wird sie gleichzeitig mit der Klimaan-
lage benutzt, so erhöht sich deren Leis-
tung.
Wird sie bei feuchter Witterung benutzt,
so besteht die Gefahr, dass die Schei-
ben beschlagen.
Schalten Sie sobald wie möglich wieder
auf Frischluftzufuhr, um zu vermeiden,
dass die Luft schlechter wird und die
Scheiben beschlagen.
Stellen Sie den Schieber
nach rechts auf "Umwäl-
zung der Innenluft".
Stellen Sie die Gebläse-
stärke durch Drehen des
Reglers von 1 bis 4 nach
Ihren Bedürfnissen ein.
Wenn Sie den Regler für die Luftzu-
fuhr auf OFF stellen (Anlage ausge-
schaltet), wird das Innenraumklima
nicht mehr geregelt. Aufgrund der
Fortbewegung des Fahrzeugs ent-
steht jedoch weiterhin ein leichter
Luftstrom.
Page 27 of 113
29

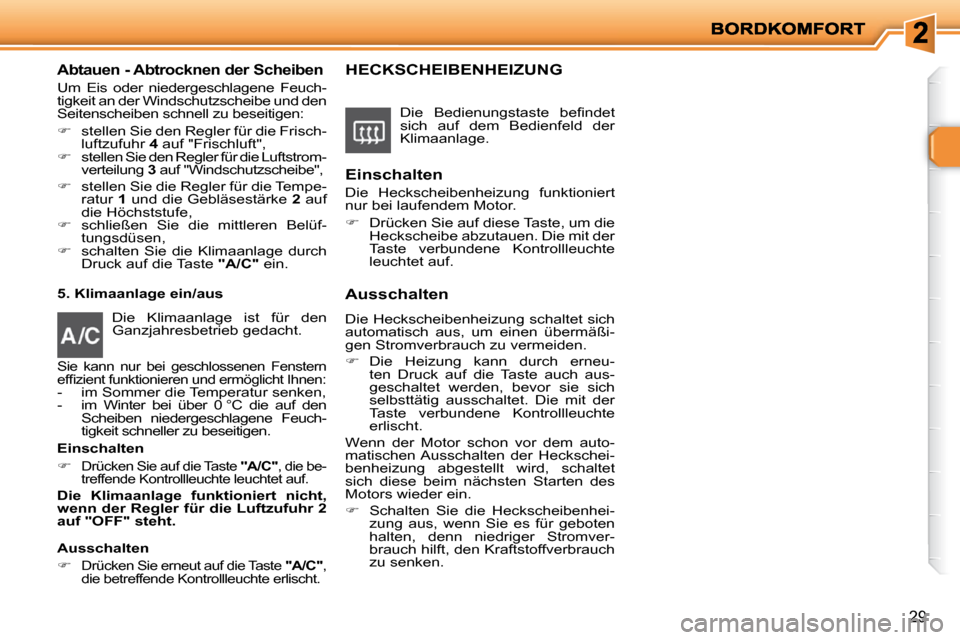

Abtauen - Abtrocknen der Scheiben
Um Eis oder niedergeschlagene Feuch-
tigkeit an der Windschutzscheibe und den
Seitenscheiben schnell zu beseitigen:
stellen Sie den Regler für die Frisch-
luftzufuhr 4 auf "Frischluft",
stellen Sie den Regler für die Luftstrom-
verteilung 3 auf "Windschutzscheibe",
stellen Sie die Regler für die Tempe-
ratur 1 und die Gebläsestärke 2 auf
die Höchststufe,
schließen Sie die mittleren Belüf-
tungsdüsen,
schalten Sie die Klimaanlage durch
Druck auf die Taste "A/C" ein.
5. Klimaanlage ein/aus
Einschalten
Drücken Sie auf die Taste "A/C" , die be-
treffende Kontrollleuchte leuchtet auf.
Die Klimaanlage funktioniert nicht,
wenn der Regler für die Luftzufuhr 2
auf "OFF" steht.
Ausschalten
Drücken Sie erneut auf die Taste "A/C" ,
die betreffende Kontrollleuchte erlischt.
HECKSCHEIBENHEIZUNG
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.
Drücken Sie auf diese Taste, um die
Heckscheibe abzutauen. Die mit der
Taste verbundene Kontrollleuchte
leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.
Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.
Wenn der Motor schon vor dem auto-
matischen Ausschalten der Heckschei-
benheizung abgestellt wird, schaltet
sich diese beim nächsten Starten des
Motors wieder ein.
Schalten Sie die Heckscheibenhei-
zung aus, wenn Sie es für geboten
halten, denn niedriger Stromver-
brauch hilft, den Kraftstoffverbrauch
zu senken. D i e B e d i e n u n g s t a s t e b e fi n d e t
sich auf dem Bedienfeld der
Klimaanlage.
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht.
Sie kann nur bei geschlossenen Fenstern
e f fi z i e n t f u n k t i o n i e r e n u n d e r m ö g l i c h t I h n e n :
- im Sommer die Temperatur senken,
- im Winter bei über 0 °C die auf den Scheiben niedergeschlagene Feuch-
tigkeit schneller zu beseitigen.
Page 28 of 113
29
Abtauen - Abtrocknen der Scheiben
Um Eis oder niedergeschlagene Feuch-
tigkeit an der Windschutzscheibe und den
Seitenscheiben schnell zu beseitigen:
stellen Sie den Regler für die Frisch-
luftzufuhr 4 auf "Frischluft",
stellen Sie den Regler für die Luftstrom-
verteilung 3 auf "Windschutzscheibe",
stellen Sie die Regler für die Tempe-
ratur 1 und die Gebläsestärke 2 auf
die Höchststufe,
schließen Sie die mittleren Belüf-
tungsdüsen,
schalten Sie die Klimaanlage durch
Druck auf die Taste "A/C" ein.
5. Klimaanlage ein/aus
Einschalten
Drücken Sie auf die Taste "A/C" , die be-
treffende Kontrollleuchte leuchtet auf.
Die Klimaanlage funktioniert nicht,
wenn der Regler für die Luftzufuhr 2
auf "OFF" steht.
Ausschalten
Drücken Sie erneut auf die Taste "A/C" ,
die betreffende Kontrollleuchte erlischt.
HECKSCHEIBENHEIZUNG
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.
Drücken Sie auf diese Taste, um die
Heckscheibe abzutauen. Die mit der
Taste verbundene Kontrollleuchte
leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.
Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.
Wenn der Motor schon vor dem auto-
matischen Ausschalten der Heckschei-
benheizung abgestellt wird, schaltet
sich diese beim nächsten Starten des
Motors wieder ein.
Schalten Sie die Heckscheibenhei-
zung aus, wenn Sie es für geboten
halten, denn niedriger Stromver-
brauch hilft, den Kraftstoffverbrauch
zu senken. D i e B e d i e n u n g s t a s t e b e fi n d e t
sich auf dem Bedienfeld der
Klimaanlage.
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht.
Sie kann nur bei geschlossenen Fenstern
e f fi z i e n t f u n k t i o n i e r e n u n d e r m ö g l i c h t I h n e n :
- im Sommer die Temperatur senken,
- im Winter bei über 0 °C die auf den Scheiben niedergeschlagene Feuch-
tigkeit schneller zu beseitigen.
Page 29 of 113
30

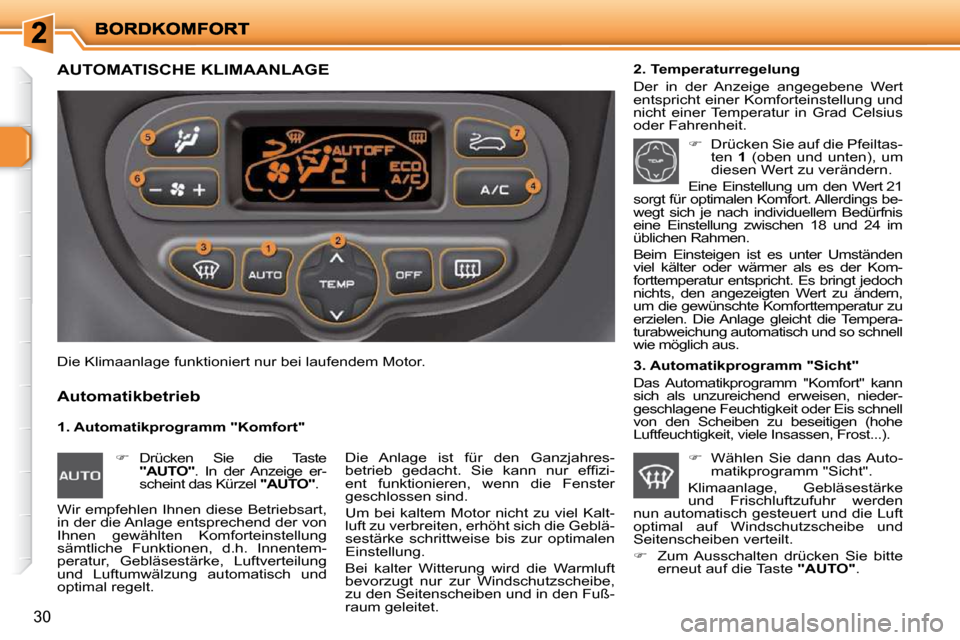

AUTOMATISCHE KLIMAANLAGE
1. Automatikprogramm "Komfort"
Automatikbetrieb
2. Temperaturregelung
Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.
3. Automatikprogramm "Sicht"
Das Automatikprogramm "Komfort" kann
sich als unzureichend erweisen, nieder-
geschlagene Feuchtigkeit oder Eis schnell
von den Scheiben zu beseitigen (hohe
Luftfeuchtigkeit, viele Insassen, Frost...).
Die Anlage ist für den Ganzjahres-
b e t r i e b g e d a c h t . S i e k a n n n u r e f fi z i -
ent funktionieren, wenn die Fenster
geschlossen sind.
Um bei kaltem Motor nicht zu viel Kalt-
luft zu verbreiten, erhöht sich die Geblä-
sestärke schrittweise bis zur optimalen
Einstellung.
Bei kalter Witterung wird die Warmluft
bevorzugt nur zur Windschutzscheibe,
zu den Seitenscheiben und in den Fuß-
raum geleitet.
Die Klimaanlage funktioniert nur bei laufendem Motor.
Drücken Sie die Taste
"AUTO" . In der Anzeige er-
scheint das Kürzel "AUTO" .
Drücken Sie auf die Pfeiltas-
ten 1 (oben und unten), um
diesen Wert zu verändern.
Eine Einstellung um den Wert 21
sorgt für optimalen Komfort. Allerdings be-
wegt sich je nach individuellem Bedürfnis
eine Einstellung zwischen 18 und 24 im
üblichen Rahmen.
Beim Einsteigen ist es unter Umständen
viel kälter oder wärmer als es der Kom-
forttemperatur entspricht. Es bringt jedoch
nichts, den angezeigten Wert zu ändern,
um die gewünschte Komforttemperatur zu
erzielen. Die Anlage gleicht die Tempera-
turabweichung automatisch und so schnell
wie möglich aus.
Wählen Sie dann das Auto-
matikprogramm "Sicht".
Klimaanlage, Gebläsestärke
und Frischluftzufuhr werden
nun automatisch gesteuert und die Luft
optimal auf Windschutzscheibe und
Seitenscheiben verteilt.
Zum Ausschalten drücken Sie bitte
erneut auf die Taste "AUTO" .
Wir empfehlen Ihnen diese Betriebsart,
in der die Anlage entsprechend der von
Ihnen gewählten Komforteinstellung
sämtliche Funktionen, d.h. Innentem-
peratur, Gebläsestärke, Luftverteilung
und Luftumwälzung automatisch und
optimal regelt.
Page 30 of 113
!
!
31

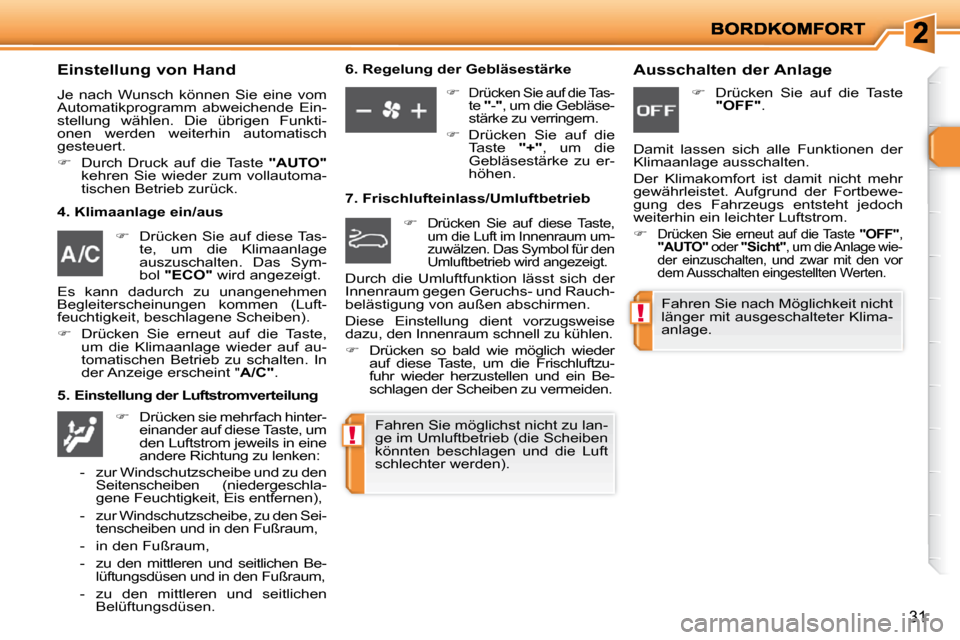

Einstellung von Hand
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.
Durch Druck auf die Taste "AUTO"
kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.
4. Klimaanlage ein/aus
5. Einstellung der Luftstromverteilung 6. Regelung der Gebläsestärke
7. Frischlufteinlass/Umluftbetrieb
Ausschalten der Anlage
Fahren Sie möglichst nicht zu lan-
ge im Umluftbetrieb (die Scheiben
könnten beschlagen und die Luft
schlechter werden).
Fahren Sie nach Möglichkeit nicht
länger mit ausgeschalteter Klima-
anlage.
Drücken Sie auf diese Tas-
te, um die Klimaanlage
auszuschalten. Das Sym-
bol "ECO" wird angezeigt.
Es kann dadurch zu unangenehmen
Begleiterscheinungen kommen (Luft-
feuchtigkeit, beschlagene Scheiben).
Drücken Sie erneut auf die Taste,
um die Klimaanlage wieder auf au-
tomatischen Betrieb zu schalten. In
der Anzeige erscheint " A/C" .
Drücken sie mehrfach hinter-
einander auf diese Taste, um
den Luftstrom jeweils in eine
andere Richtung zu lenken:
- zur Windschutzscheibe und zu den Seitenscheiben (niedergeschla-
gene Feuchtigkeit, Eis entfernen),
- zur Windschutzscheibe, zu den Sei- tenscheiben und in den Fußraum,
- in den Fußraum,
- zu den mittleren und seitlichen Be- lüftungsdüsen und in den Fußraum,
- zu den mittleren und seitlichen Belüftungsdüsen.
Drücken Sie auf die Tas-te " - " , um die Gebläse-
stärke zu verringern.
Drücken Sie auf die
Taste "
+
" , um die
Gebläsestärke zu er-
höhen.
Drücken Sie auf diese Taste,
um die Luft im Innenraum um-
zuwälzen. Das Symbol für den
Umluftbetrieb wird angezeigt.
Durch die Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Diese Einstellung dient vorzugsweise
dazu, den Innenraum schnell zu kühlen.
Drücken so bald wie möglich wieder
auf diese Taste, um die Frischluftzu-
fuhr wieder herzustellen und ein Be-
schlagen der Scheiben zu vermeiden.
Drücken Sie auf die Taste
"OFF" .
Damit lassen sich alle Funktionen der
Klimaanlage ausschalten.
Der Klimakomfort ist damit nicht mehr
gewährleistet. Aufgrund der Fortbewe-
gung des Fahrzeugs entsteht jedoch
weiterhin ein leichter Luftstrom.
Drücken Sie erneut auf die Taste "OFF" ,
"AUTO" oder "Sicht" , um die Anlage wie-
der einzuschalten, und zwar mit den vor
dem Ausschalten eingestellten Werten.
