Peugeot 206 P 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 206 P, Model: Peugeot 206 P 2009Pages: 113, PDF-Größe: 4.38 MB
Page 61 of 113

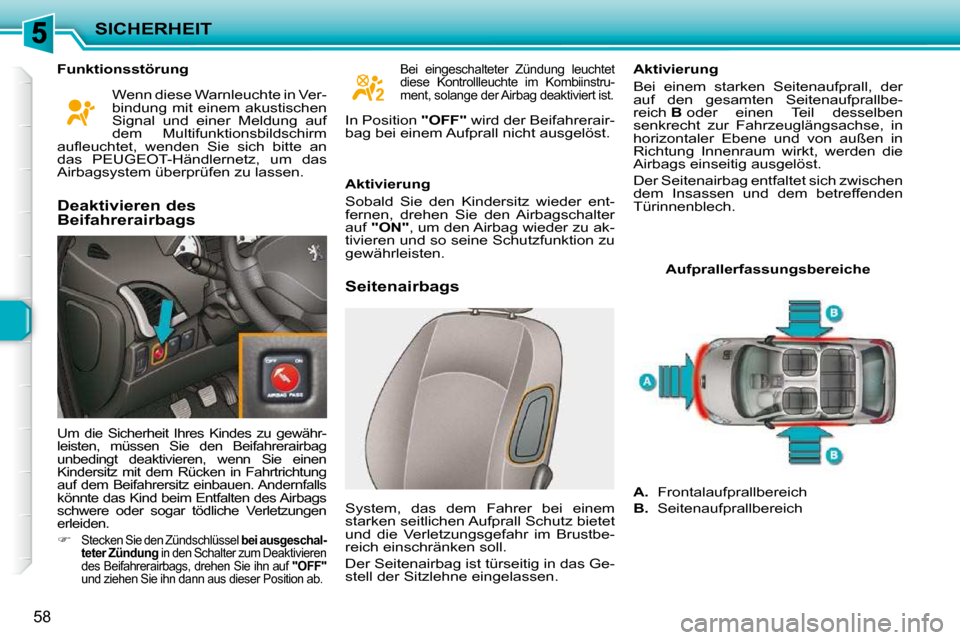

SICHERHEIT
58
Funktionsstörung Seitenairbags Aktivierung
Bei einem starken Seitenaufprall, der
auf den gesamten Seitenaufprallbe-
reich
B oder einen Teil desselben
senkrecht zur Fahrzeuglängsachse, in
horizontaler Ebene und von außen in
Richtung Innenraum wirkt, werden die
Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen
dem Insassen und dem betreffenden
Türinnenblech.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Deaktivieren des
Beifahrerairbags
Um die Sicherheit Ihres Kindes zu gewähr-
leisten, müssen Sie den Beifahrerairbag
unbedingt deaktivieren, wenn Sie einen
Kindersitz mit dem Rücken in Fahrtrichtung
auf dem Beifahrersitz einbauen. Andernfalls
könnte das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Stecken Sie den Zündschlüssel bei ausgeschal-
teter Zündung in den Schalter zum Deaktivieren
des Beifahrerairbags, drehen Sie ihn auf "OFF"
und ziehen Sie ihn dann aus dieser Position ab.
Aktivierung
Sobald Sie den Kindersitz wieder ent-
fernen, drehen Sie den Airbagschalter
auf "ON" , um den Airbag wieder zu ak-
tivieren und so seine Schutzfunktion zu
gewährleisten.
System, das dem Fahrer bei einem
starken seitlichen Aufprall Schutz bietet
und die Verletzungsgefahr im Brustbe-
reich einschränken soll.
Der Seitenairbag ist türseitig in das Ge-
stell der Sitzlehne eingelassen.
Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte im Kombiinstru-
ment, solange der Airbag deaktiviert ist.
Wenn diese Warnleuchte in Ver-
bindung mit einem akustischen
Signal und einer Meldung auf
dem Multifunktionsbildschirm
a u fl e u c h t e t , w e n d e n S i e s i c h b i t t e a n
das PEUGEOT-Händlernetz, um das
Airbagsystem überprüfen zu lassen. In Position
"OFF" wird der Beifahrerair-
bag bei einem Aufprall nicht ausgelöst.
Page 62 of 113
!
59

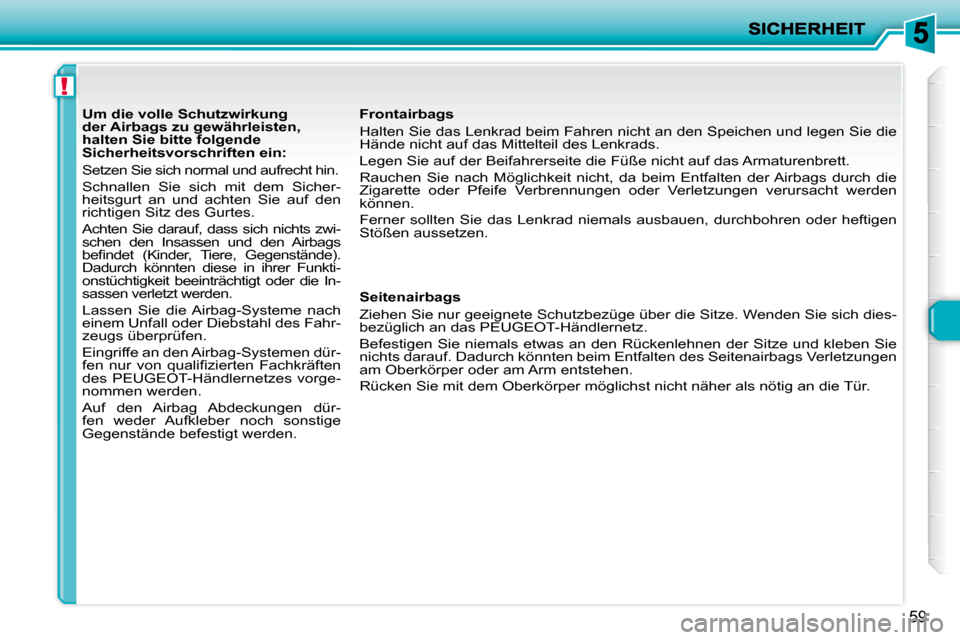

Um die volle Schutzwirkung
der Airbags zu gewährleisten,
halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicher-
heitsgurt an und achten Sie auf den
richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwi-
schen den Insassen und den Airbags
b e fi n d e t ( K i n d e r , T i e r e , G e g e n s t ä n d e ) .
Dadurch könnten diese in ihrer Funkti-
onstüchtigkeit beeinträchtigt oder die In-
sassen verletzt werden.
Lassen Sie die Airbag-Systeme nach
einem Unfall oder Diebstahl des Fahr-
zeugs überprüfen.
Eingriffe an den Airbag-Systemen dür-
f e n n u r v o n q u a l i fi z i e r t e n F a c h k r ä f t e n
des PEUGEOT-Händlernetzes vorge-
nommen werden.
Auf den Airbag Abdeckungen dür-
fen weder Aufkleber noch sonstige
Gegenstände befestigt werden. Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen un
d legen Sie die
Hände nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf das Armat urenbrett.
Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airb ags durch die
Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden
können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren od er heftigen
Stößen aussetzen.
Seitenairbags
Ziehen Sie nur geeignete Schutzbezüge über die Sitze. Wende n Sie sich dies-
bezüglich an das PEUGEOT-Händlernetz.
Befestigen Sie niemals etwas an den Rückenlehnen der Sitze un d kleben Sie
nichts darauf. Dadurch könnten beim Entfalten des Seitenairbag s Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper möglichst nicht näher als nötig an die Tür.
Page 63 of 113
SICHERHEIT
58
Funktionsstörung Seitenairbags Aktivierung
Bei einem starken Seitenaufprall, der
auf den gesamten Seitenaufprallbe-
reich
B oder einen Teil desselben
senkrecht zur Fahrzeuglängsachse, in
horizontaler Ebene und von außen in
Richtung Innenraum wirkt, werden die
Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen
dem Insassen und dem betreffenden
Türinnenblech.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Deaktivieren des
Beifahrerairbags
Um die Sicherheit Ihres Kindes zu gewähr-
leisten, müssen Sie den Beifahrerairbag
unbedingt deaktivieren, wenn Sie einen
Kindersitz mit dem Rücken in Fahrtrichtung
auf dem Beifahrersitz einbauen. Andernfalls
könnte das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Stecken Sie den Zündschlüssel bei ausgeschal-
teter Zündung in den Schalter zum Deaktivieren
des Beifahrerairbags, drehen Sie ihn auf "OFF"
und ziehen Sie ihn dann aus dieser Position ab.
Aktivierung
Sobald Sie den Kindersitz wieder ent-
fernen, drehen Sie den Airbagschalter
auf "ON" , um den Airbag wieder zu ak-
tivieren und so seine Schutzfunktion zu
gewährleisten.
System, das dem Fahrer bei einem
starken seitlichen Aufprall Schutz bietet
und die Verletzungsgefahr im Brustbe-
reich einschränken soll.
Der Seitenairbag ist türseitig in das Ge-
stell der Sitzlehne eingelassen.
Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte im Kombiinstru-
ment, solange der Airbag deaktiviert ist.
Wenn diese Warnleuchte in Ver-
bindung mit einem akustischen
Signal und einer Meldung auf
dem Multifunktionsbildschirm
a u fl e u c h t e t , w e n d e n S i e s i c h b i t t e a n
das PEUGEOT-Händlernetz, um das
Airbagsystem überprüfen zu lassen. In Position
"OFF" wird der Beifahrerair-
bag bei einem Aufprall nicht ausgelöst.
Page 64 of 113
!
59
Um die volle Schutzwirkung
der Airbags zu gewährleisten,
halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicher-
heitsgurt an und achten Sie auf den
richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwi-
schen den Insassen und den Airbags
b e fi n d e t ( K i n d e r , T i e r e , G e g e n s t ä n d e ) .
Dadurch könnten diese in ihrer Funkti-
onstüchtigkeit beeinträchtigt oder die In-
sassen verletzt werden.
Lassen Sie die Airbag-Systeme nach
einem Unfall oder Diebstahl des Fahr-
zeugs überprüfen.
Eingriffe an den Airbag-Systemen dür-
f e n n u r v o n q u a l i fi z i e r t e n F a c h k r ä f t e n
des PEUGEOT-Händlernetzes vorge-
nommen werden.
Auf den Airbag Abdeckungen dür-
fen weder Aufkleber noch sonstige
Gegenstände befestigt werden. Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen un
d legen Sie die
Hände nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf das Armat urenbrett.
Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airb ags durch die
Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden
können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren od er heftigen
Stößen aussetzen.
Seitenairbags
Ziehen Sie nur geeignete Schutzbezüge über die Sitze. Wende n Sie sich dies-
bezüglich an das PEUGEOT-Händlernetz.
Befestigen Sie niemals etwas an den Rückenlehnen der Sitze un d kleben Sie
nichts darauf. Dadurch könnten beim Entfalten des Seitenairbag s Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper möglichst nicht näher als nötig an die Tür.
Page 65 of 113
SICHERHEIT
60

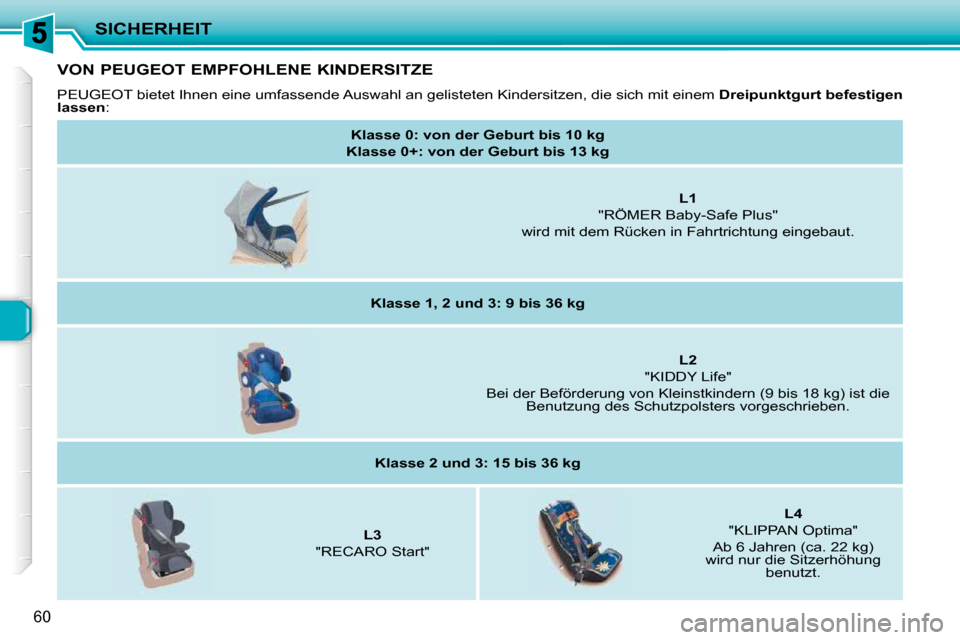

VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten Kindersitzen, die sich mit einem Dreipunktgurt befestigen
lassen :
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: 9 bis 36 kg
L2
"KIDDY Life"
Bei der Beförderung von Kleinstkindern (9 bis 18 kg) ist die Benutzung des Schutzpolsters vorgeschrieben.
Klasse 2 und 3: 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
Ab 6 Jahren (ca. 22 kg)
wird nur die Sitzerhöhung benutzt.
Page 66 of 113
61

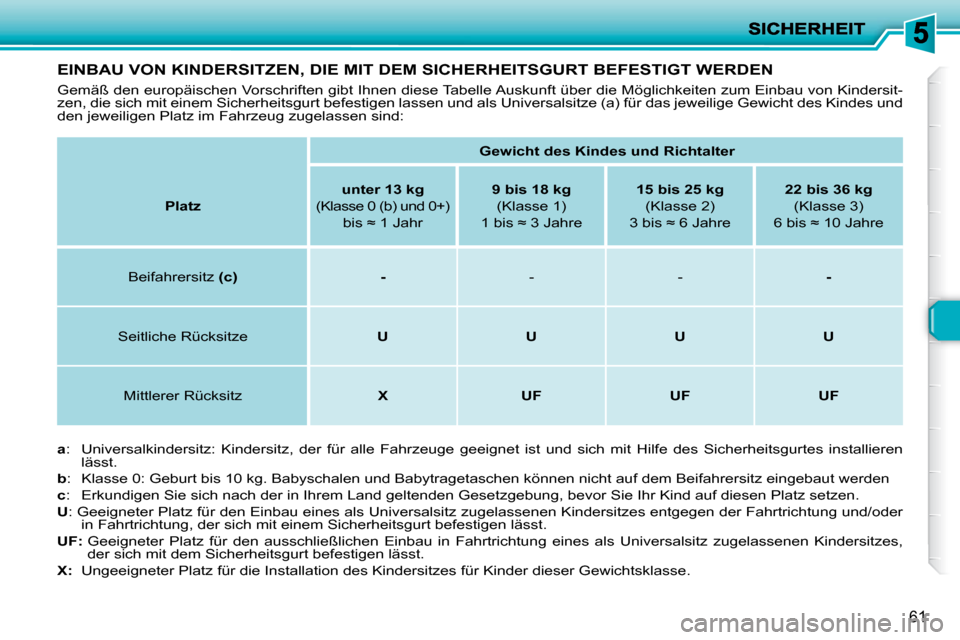

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersit-
zen, die sich mit einem Sicherheitsgurt befestigen lassen und al s Universalsitze (a) für das jeweilige Gewicht des Kindes und
den jeweiligen Platz im Fahrzeug zugelassen sind:
a : Universalkindersitz: Kindersitz, der für alle Fahrzeuge geeigne t ist und sich mit Hilfe des Sicherheitsgurtes installieren
lässt.
b : Klasse 0: Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf dem Beifahrersitz eingebaut werden
c : Erkundigen Sie sich nach der in Ihrem Land geltenden Geset zgebung, bevor Sie Ihr Kind auf diesen Platz setzen.
U :
Geeigneter Platz für den Einbau eines als Universalsitz zugelassen en Kindersitzes entgegen der Fahrtrichtung und/oder
in Fahrtrichtung, der sich mit einem Sicherheitsgurt befestigen l ässt.
UF:
Geeigneter Platz für den ausschließlichen Einbau in Fahrtrichtu ng eines als Universalsitz zugelassenen Kindersitzes,
der sich mit dem Sicherheitsgurt befestigen lässt.
X: Ungeeigneter Platz für die Installation des Kindersitzes fü r Kinder dieser Gewichtsklasse.
Gewicht des Kindes und Richtalter
Platz
unter 13 kg
(Klasse 0 (b) und 0+)
b i s ≈ 1 J a h r
9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e
15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e
22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
Beifahrersitz (c) - - - -
Seitliche Rücksitze U U U U
Mittlerer Rücksitz X UF UF UF
Page 67 of 113
!
SICHERHEIT
62

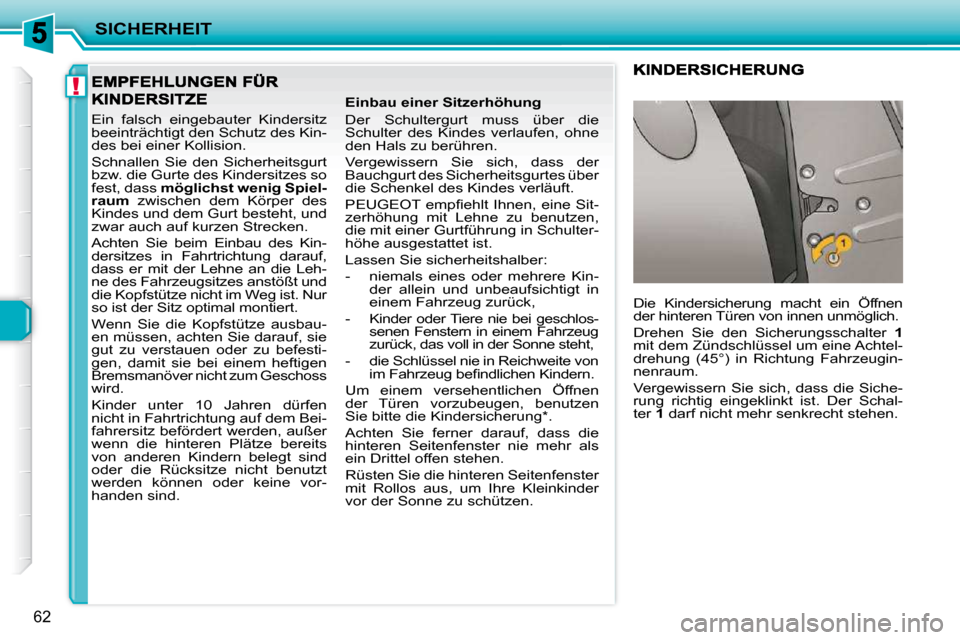

Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kin-
des bei einer Kollision.
Schnallen Sie den Sicherheitsgurt
bzw. die Gurte des Kindersitzes so
fest, dass möglichst wenig Spiel-
raum zwischen dem Körper des
Kindes und dem Gurt besteht, und
zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kin-
dersitzes in Fahrtrichtung darauf,
dass er mit der Lehne an die Leh-
ne des Fahrzeugsitzes anstößt und
die Kopfstütze nicht im Weg ist. Nur
so ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbau-
en müssen, achten Sie darauf, sie
gut zu verstauen oder zu befesti-
gen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss
wird.
Kinder unter 10 Jahren dürfen
nicht in Fahrtrichtung auf dem Bei-
fahrersitz befördert werden, außer
wenn die hinteren Plätze bereits
von anderen Kindern belegt sind
oder die Rücksitze nicht benutzt
werden können oder keine vor-
handen sind. Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p fi e h l t I h n e n , e i n e S i t -
zerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in Schulter-
höhe ausgestattet ist.
Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kin-
der allein und unbeaufsichtigt in
einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlos- senen Fenstern in einem Fahrzeug
zurück, das voll in der Sonne steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e fi n d l i c h e n K i n d e r n .
Um einem versehentlichen Öffnen
der Türen vorzubeugen, benutzen
Sie bitte die Kindersicherung*.
Achten Sie ferner darauf, dass die
hinteren Seitenfenster nie mehr als
ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Ihre Kleinkinder
vor der Sonne zu schützen.
Die Kindersicherung macht ein Öffnen
der hinteren Türen von innen unmöglich.
Drehen Sie den Sicherungsschalter 1
mit dem Zündschlüssel um eine Achtel-
drehung (45°) in Richtung Fahrzeugin-
nenraum.
Vergewissern Sie sich, dass die Siche-
rung richtig eingeklinkt ist. Der Schal-
ter 1 darf nicht mehr senkrecht stehen.
Page 68 of 113
!
63
Schlagen Sie beim Parken am
Hang die Räder zum Blockieren in
Richtung Bordstein ein, ziehen Sie
die Feststellbremse an und legen
Sie einen Gang ein.

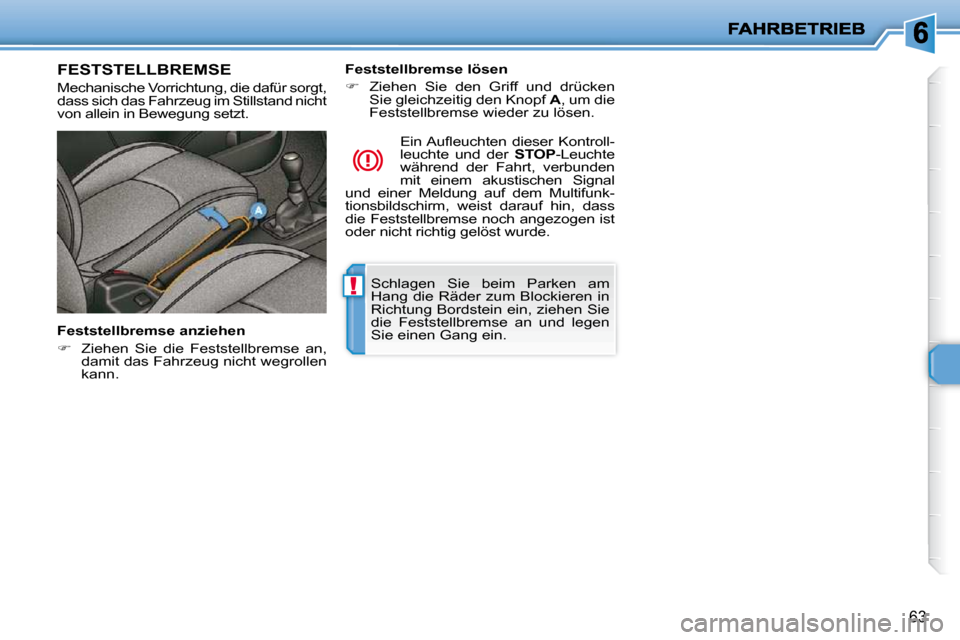

FESTSTELLBREMSE
Mechanische Vorrichtung, die dafür sorgt,
dass sich das Fahrzeug im Stillstand nicht
von allein in Bewegung setzt.
Feststellbremse anziehen
Ziehen Sie die Feststellbremse an,
damit das Fahrzeug nicht wegrollen
kann. E i n A u fl e u c h t e n d i e s e r K o n t r o l l -
leuchte und der
STOP - L e u c h t e
während der Fahrt, verbunden
mit einem akustischen Signal
u n d e i n e r M e l d u n g a u f d e m M u l t i f u n k -
tionsbildschirm, weist darauf hin, dass
die Feststellbremse noch angezogen ist
oder nicht richtig gelöst wurde.
Feststellbremse lösen
Ziehen Sie den Griff und drücken
S i e g l e i c h z e i t i g d e n K n o p f A , um die
Feststellbremse wieder zu lösen.
Page 69 of 113
i
64

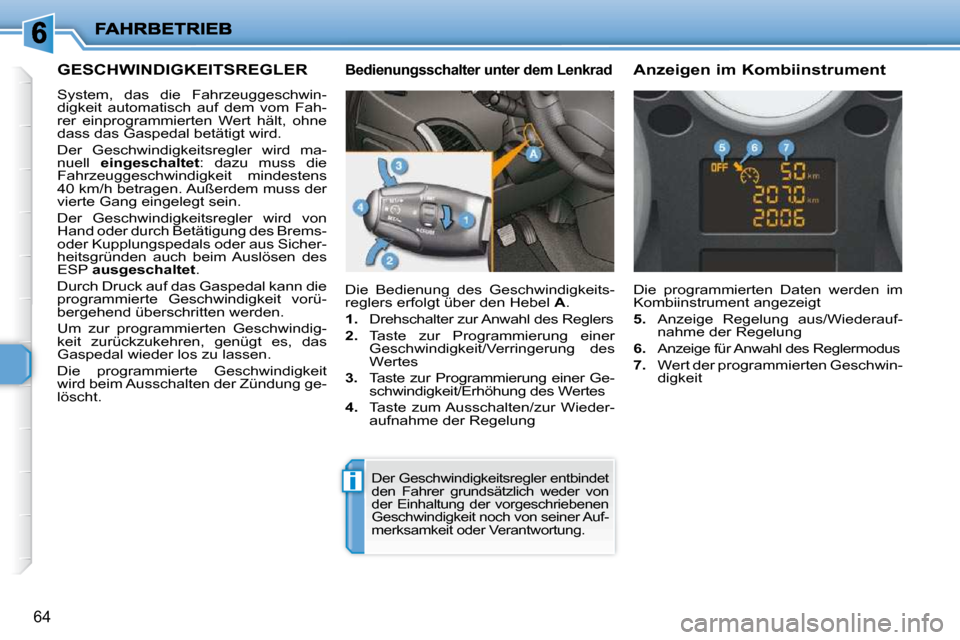

GESCHWINDIGKEITSREGLER
S y s t e m , d a s d i e F a h r z e u g g e s c h w i n -
d i g k e i t a u t o m a t i s c h a u f d e m v o m F a h -
r e r e i n p r o g r a m m i e r t e n W e r t h ä l t , o h n e
d a s s d a s G a s p e d a l b e t ä t i g t w i r d .
D e r G e s c h w i n d i g k e i t s r e g l e r w i r d m a -
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem muss der
vierte Gang eingelegt sein.
Der Geschwindigkeitsregler wird von
H a n d o d e r d u r c h B e t ä t i g u n g d e s B r e m s -
o d e r K u p p l u n g s p e d a l s o d e r a u s S i c h e r -
heitsgründen auch beim Auslösen des
ESP ausgeschaltet .
D u r c h D r u c k a u f d a s G a s p e d a l k a n n d i e
p r o g r a m m i e r t e G e s c h w i n d i g k e i t v o r ü -
bergehend überschritten werden.
U m z u r p r o g r a m m i e r t e n G e s c h w i n d i g -
keit zurückzukehren, genügt es, das
G a s p e d a l w i e d e r l o s z u l a s s e n .
D i e p r o g r a m m i e r t e G e s c h w i n d i g k e i t
w i r d b e i m A u s s c h a l t e n d e r Z ü n d u n g g e -
löscht. D i e B e d i e n u n g d e s G e s c h w i n d i g k e i t s -
reglers erfolgt über den Hebel
A .
1. Drehschalter zur Anwahl des Reglers
2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
W e r t e s
3. T a s t e z u r P r o g r a m m i e r u n g e i n e r G e -
s c h w i n d i g k e i t / E r h ö h u n g d e s W e r t e s
4. T a s t e z u m A u s s c h a l t e n / z u r W i e d e r -
aufnahme der Regelung D i e p r o g r a m m i e r t e n D a t e n w e r d e n i m
K o m b i i n s t r u m e n t a n g e z e i g t
5. A n z e i g e R e g e l u n g a u s / W i e d e r a u f -
nahme der Regelung
6. Anzeige für Anwahl des Reglermodus
7. W e r t d e r p r o g r a m m i e r t e n G e s c h w i n -
digkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
G e s c h w i n d i g k e i t n o c h v o n s e i n e r A u f -
merksamkeit oder Verantwortung.
Page 70 of 113
!
65

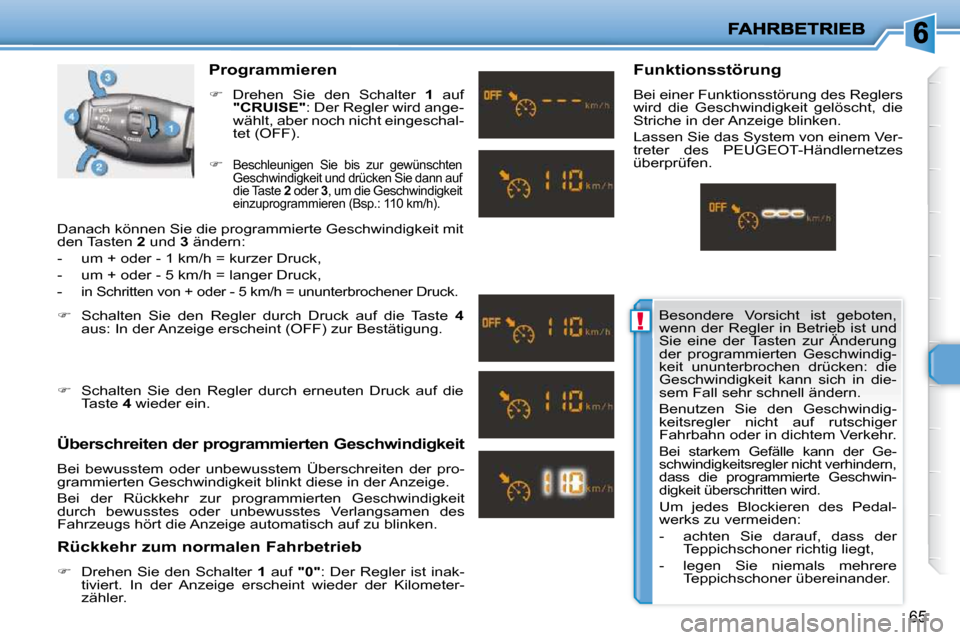

Programmieren
Drehen Sie den Schalter 1 auf
"CRUISE" : D e r R e g l e r w i r d a n g e -
w ä h l t , a b e r n o c h n i c h t e i n g e s c h a l -
tet (OFF).
Überschreiten der programmierten Geschwindigkeit
B e i b e w u s s t e m o d e r u n b e w u s s t e m Ü b e r s c h r e i t e n d e r p r o -
grammierten Geschwindigkeit blinkt diese in der Anzeige.
B e i d e r R ü c k k e h r z u r p r o g r a m m i e r t e n G e s c h w i n d i g k e i t
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb
Drehen Sie den Schalter 1 auf "0" : D e r R e g l e r i s t i n a k -
t i v i e r t . I n d e r A n z e i g e e r s c h e i n t w i e d e r d e r K i l o m e t e r -
zähler.
Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann auf
die Taste 2 oder 3 , um die Geschwindigkeit
e i n z u p r o g r a m m i e r e n ( B s p . : 1 1 0 k m / h ) .
Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.
Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
D a n a c h k ö n n e n S i e d i e p r o g r a m m i e r t e G e s c h w i n d i g k e i t m i t
den Tasten
2 und 3 ändern:
- u m + o d e r - 1 k m / h = k u r z e r D r u c k ,
- u m + o d e r - 5 k m / h = l a n g e r D r u c k ,
- i n S c h r i t t e n v o n + o d e r - 5 k m / h = u n u n t e r b r o c h e n e r D r u c k .
Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
L a s s e n S i e d a s S y s t e m v o n e i n e m V e r -
t r e t e r d e s P E U G E O T - H ä n d l e r n e t z e s
ü b e r p r ü f e n .
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
d e r p r o g r a m m i e r t e n G e s c h w i n d i g -
keit ununterbrochen drücken: die
G e s c h w i n d i g k e i t k a n n s i c h i n d i e -
sem Fall sehr schnell ändern.
B e n u t z e n S i e d e n G e s c h w i n d i g -
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
B e i s t a r k e m G e f ä l l e k a n n d e r G e -
schwindigkeitsregler nicht verhindern,
d a s s d i e p r o g r a m m i e r t e G e s c h w i n -
digkeit überschritten wird.
U m j e d e s B l o c k i e r e n d e s P e d a l -
werks zu vermeiden:
- a c h t e n S i e d a r a u f , d a s s d e r T e p p i c h s c h o n e r r i c h t i g l i e g t ,
- l e g e n S i e n i e m a l s m e h r e r e T e p p i c h s c h o n e r ü b e r e i n a n d e r .
