Peugeot 206 P 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 206 P, Model: Peugeot 206 P 2010.5Pages: 119, PDF-Größe: 4.48 MB
Page 91 of 119

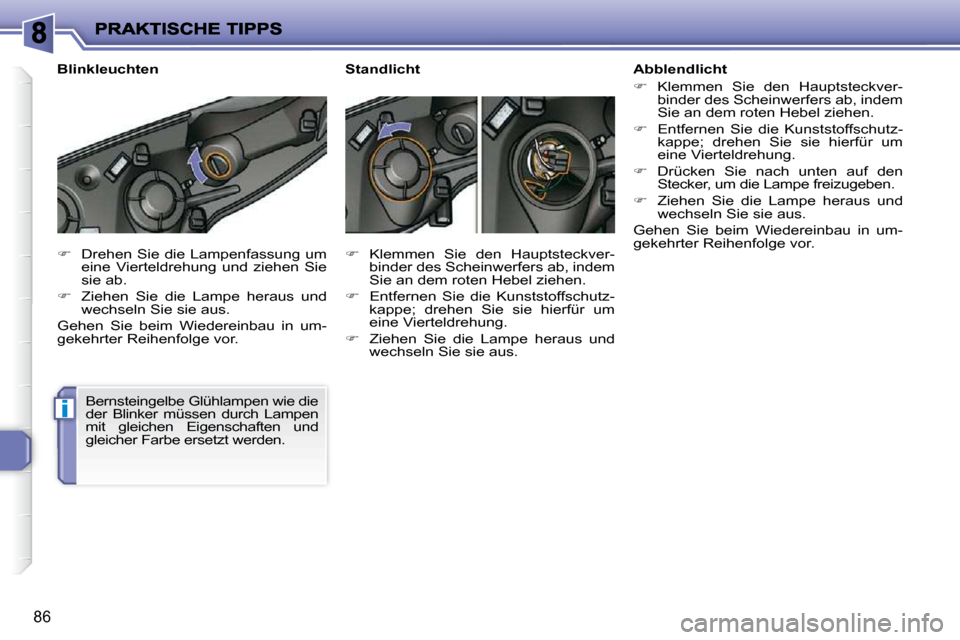

i
86
Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Eigenschaften und
gleicher Farbe ersetzt werden.
Blinkleuchten
Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab, indem
Sie an dem roten Hebel ziehen.
Entfernen Sie die Kunststoffschutz-
kappe; drehen Sie sie hierfür um
eine Vierteldrehung.
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus. Abblendlicht
Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab, indem
Sie an dem roten Hebel ziehen.
Entfernen Sie die Kunststoffschutz-
kappe; drehen Sie sie hierfür um
eine Vierteldrehung.
Drücken Sie nach unten auf den
Stecker, um die Lampe freizugeben.
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Standlicht
Page 92 of 119
!

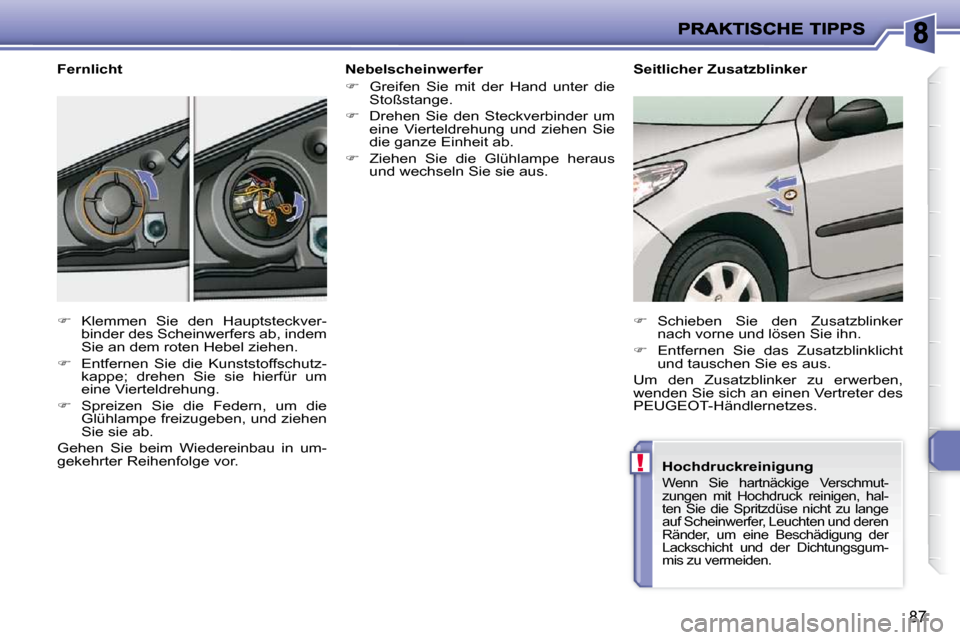

87
Nebelscheinwerfer
Greifen Sie mit der Hand unter die
Stoßstange.
Drehen Sie den Steckverbinder um
eine Vierteldrehung und ziehen Sie
die ganze Einheit ab.
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
Fernlicht
Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab, indem
Sie an dem roten Hebel ziehen.
Entfernen Sie die Kunststoffschutz-
kappe; drehen Sie sie hierfür um
eine Vierteldrehung.
Spreizen Sie die Federn, um die
Glühlampe freizugeben, und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor. Seitlicher Zusatzblinker
Schieben Sie den Zusatzblinker
nach vorne und lösen Sie ihn.
Entfernen Sie das Zusatzblinklicht
und tauschen Sie es aus.
Um den Zusatzblinker zu erwerben,
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes.
Hochdruckreinigung
Wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen, hal-
ten Sie die Spritzdüse nicht zu lange
auf Scheinwerfer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgum-
mis zu vermeiden.
Page 93 of 119

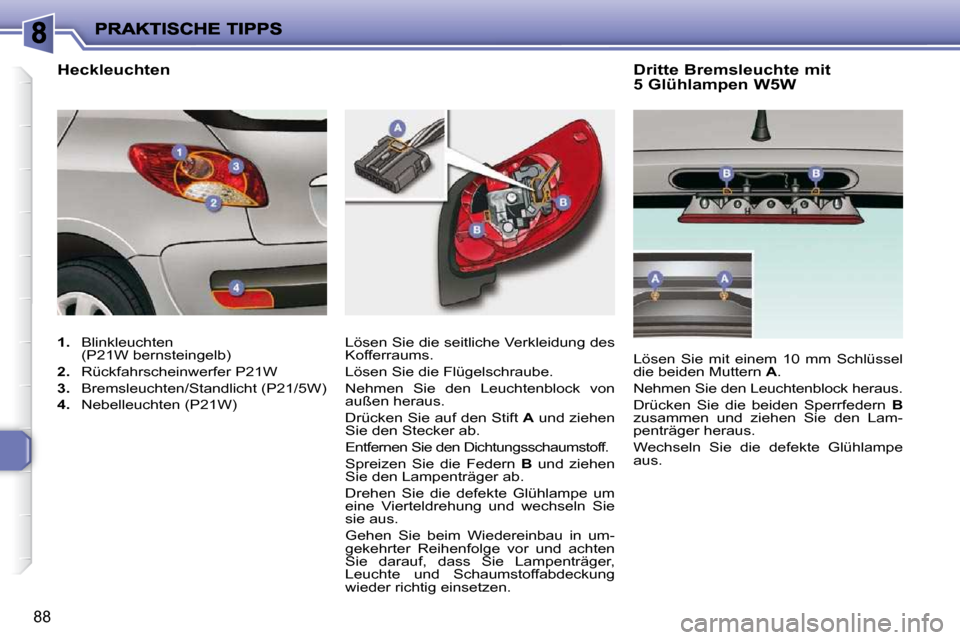

88
Dritte Bremsleuchte mit
5 Glühlampen W5W
Lösen Sie die seitliche Verkleidung des
Kofferraums.
Lösen Sie die Flügelschraube.
Nehmen Sie den Leuchtenblock von
außen heraus.
Drücken Sie auf den Stift A und ziehen
Sie den Stecker ab.
Entfernen Sie den Dichtungsschaumstoff.
Spreizen Sie die Federn B und ziehen
Sie den Lampenträger ab.
Drehen Sie die defekte Glühlampe um
eine Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor und achten
Sie darauf, dass Sie Lampenträger,
Leuchte und Schaumstoffabdeckung
wieder richtig einsetzen. Lösen Sie mit einem 10 mm Schlüssel
die beiden Muttern
A .
Nehmen Sie den Leuchtenblock heraus.
Drücken Sie die beiden Sperrfedern B
zusammen und ziehen Sie den Lam-
penträger heraus.
Wechseln Sie die defekte Glühlampe
aus.
1. Blinkleuchten
(P21W bernsteingelb)
2. Rückfahrscheinwerfer P21W
3. Bremsleuchten/Standlicht (P21/5W)
4. Nebelleuchten (P21W)
Heckleuch
ten
Page 94 of 119

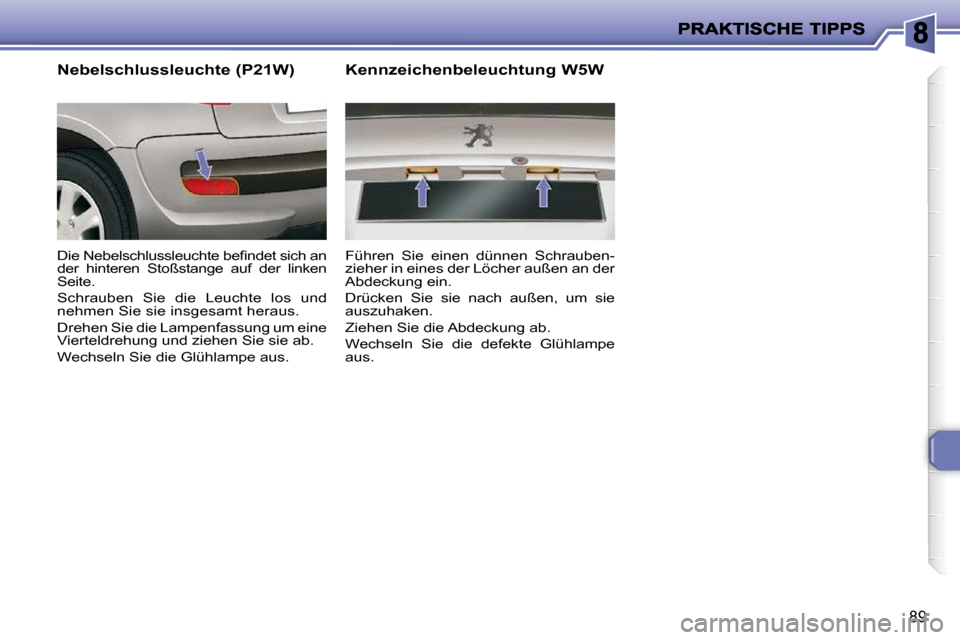

89
Nebelschlussleuchte (P21W)
D i e N e b e l s c h l u s s l e u c h t e b e fi n d e t s i c h a n
der hinteren Stoßstange auf der linken
Seite.
Schrauben Sie die Leuchte los und
nehmen Sie sie insgesamt heraus.
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
Wechseln Sie die Glühlampe aus. Kennzeichenbeleuchtung W5W
Führen Sie einen dünnen Schrauben-
zieher in eines der Löcher außen an der
Abdeckung ein.
Drücken Sie sie nach außen, um sie
auszuhaken.
Ziehen Sie die Abdeckung ab.
Wechseln Sie die defekte Glühlampe
aus.
Page 95 of 119

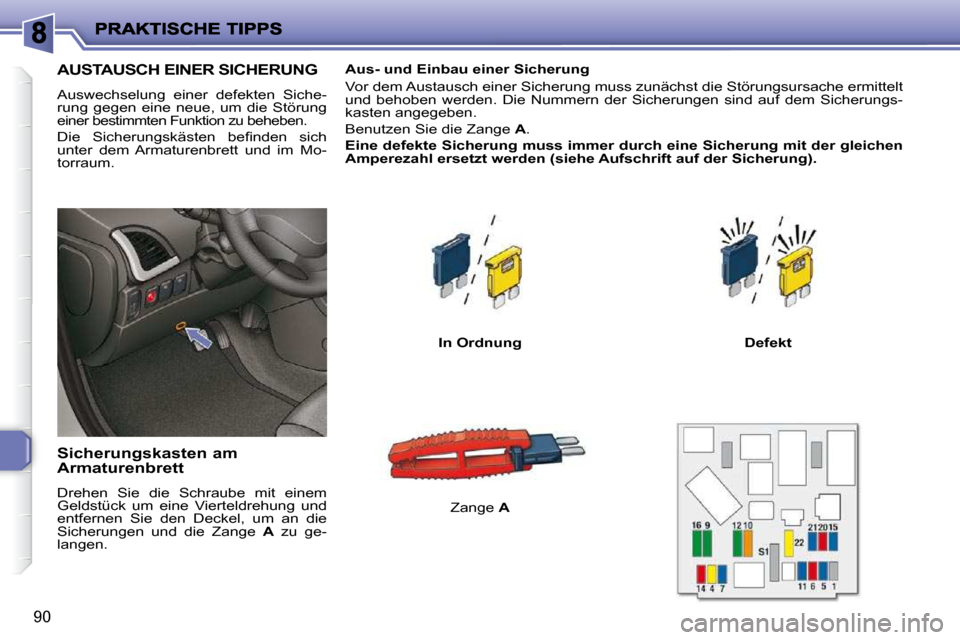

90
AUSTAUSCH EINER SICHERUNG
Auswechselung einer defekten Siche-
rung gegen eine neue, um die Störung
einer bestimmten Funktion zu beheben.
D i e S i c h e r u n g s k ä s t e n b e fi n d e n s i c h
unter dem Armaturenbrett und im Mo-
torraum.
Sicherungskasten am
Armaturenbrett
Drehen Sie die Schraube mit einem
Geldstück um eine Vierteldrehung und
entfernen Sie den Deckel, um an die
Sicherungen und die Zange A zu ge-
langen. Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss zunächst die Störungsursache ermitt
elt
und behoben werden. Die Nummern der Sicherungen sind auf dem Sicherungs-
kasten angegeben.
Benutzen Sie die Zange A .
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden (siehe Aufschrift auf der Sicherung ).
Zange A
In Ordnung Defekt
Page 96 of 119
90
AUSTAUSCH EINER SICHERUNG
Auswechselung einer defekten Siche-
rung gegen eine neue, um die Störung
einer bestimmten Funktion zu beheben.
D i e S i c h e r u n g s k ä s t e n b e fi n d e n s i c h
unter dem Armaturenbrett und im Mo-
torraum.
Sicherungskasten am
Armaturenbrett
Drehen Sie die Schraube mit einem
Geldstück um eine Vierteldrehung und
entfernen Sie den Deckel, um an die
Sicherungen und die Zange A zu ge-
langen. Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss zunächst die Störungsursache ermitt
elt
und behoben werden. Die Nummern der Sicherungen sind auf dem Sicherungs-
kasten angegeben.
Benutzen Sie die Zange A .
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden (siehe Aufschrift auf der Sicherung ).
Zange A
In Ordnung Defekt
Page 97 of 119

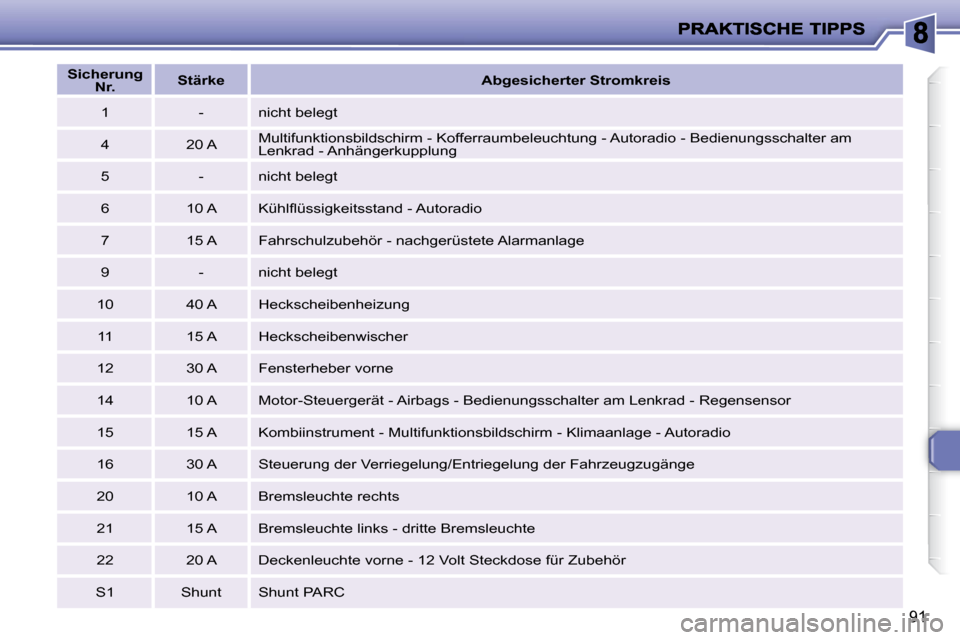

91
Sicherung
Nr.
Stärke Abgesicherter Stromkreis
1 - nicht belegt
4 20 A Multifunktionsbildschirm - Kofferraumbeleuchtung - Autoradio - Bedie
nungsschalter am
Lenkrad - Anhängerkupplung
5 - nicht belegt
6 10 A K ü h l fl ü s s i g k e i t s s t a n d - A u t o r a d i o
7 15 A Fahrschulzubehör - nachgerüstete Alarmanlage
9 - nicht belegt
10 40 A Heckscheibenheizung 11 15 A Heckscheibenwischer
12 30 A Fensterheber vorne
14 10 A Motor-Steuergerät - Airbags - Bedienungsschalter am L enkrad - Regensensor
15 15 A Kombiinstrument - Multifunktionsbildschirm - Klimaan lage - Autoradio
16 30 A Steuerung der Verriegelung/Entriegelung der Fahrzeugzugänge
20 10 A Bremsleuchte rechts
21 15 A Bremsleuchte links - dritte Bremsleuchte
22 20 A Deckenleuchte vorne - 12 Volt Steckdose für Zub ehör
S1 Shunt Shunt PARC
Page 98 of 119

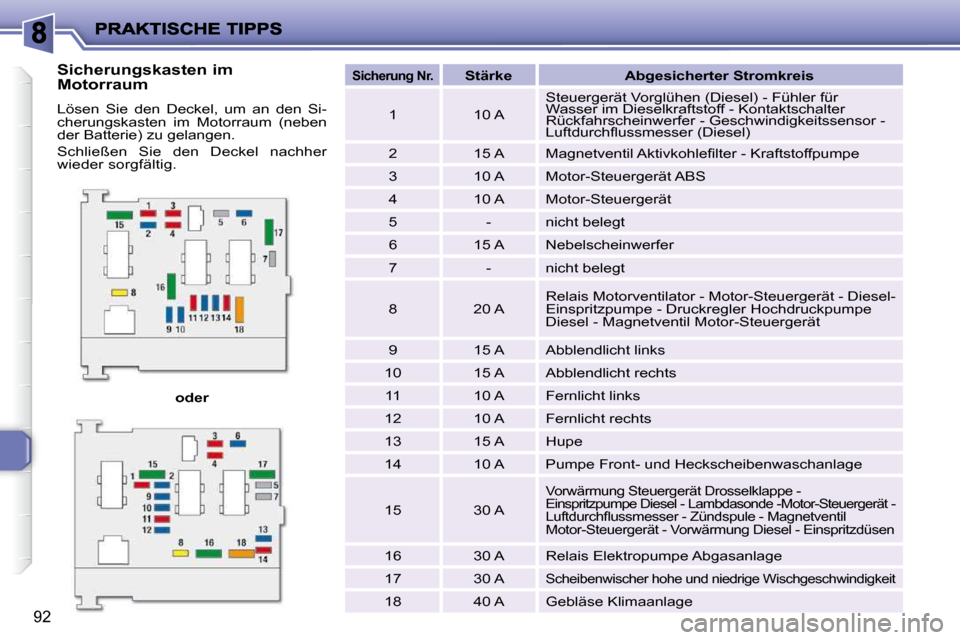

92
oder
Sicherung Nr.
Stärke Abgesicherter Stromkreis
1 10 A Steuergerät Vorglühen (Diesel) - Fühler für
Wasser im Dieselkraftstoff - Kontaktschalter
Rückfahrscheinwerfer - Geschwindigkeitssensor -
L u f t d u r c h fl u s s m e s s e r ( D i e s e l )
2 15 A M a g n e t v e n t i l A k t i v k o h l e fi l t e r - K r a f t s t o f f p u m p e
3 10 A Motor-Steuergerät ABS
4 10 A Motor-Steuergerät
5 - nicht belegt
6 15 A Nebelscheinwerfer
7 - nicht belegt
8 20 A Relais Motorventilator - Motor-Steuergerät - Diesel-
Einspritzpumpe - Druckregler Hochdruckpumpe
Diesel - Magnetventil Motor-Steuergerät
9 15 A Abblendlicht links
10 15 A Abblendlicht rechts
11 10 A Fernlicht links
12 10 A Fernlicht rechts
13 15 A Hupe
14 10 A Pumpe Front- und Heckscheibenwaschanlage
15 30 A
Vorwärmung Steuergerät Drosselklappe -
Einspritzpumpe Diesel - Lambdasonde - Motor-Steuerg
erät -
L u f t d u r c h fl u s s m e s s e r - Z ü n d s p u l e - M a g n e t v e n t i l
Motor-Steuergerät - Vorwärmung Diesel - Einspritzdü sen
16 30 A Relais Elektropumpe Abgasanlage
17 30 A
Scheibenwischer hohe und niedrige Wischgeschwindig keit
18 40 A Gebläse Klimaanlage
Sicherungskasten im
Motorraum
Lösen Sie den Deckel, um an den Si-
cherungskasten im Motorraum (neben
der Batterie) zu gelangen.
Schließen Sie den Deckel nachher
wieder sorgfältig.

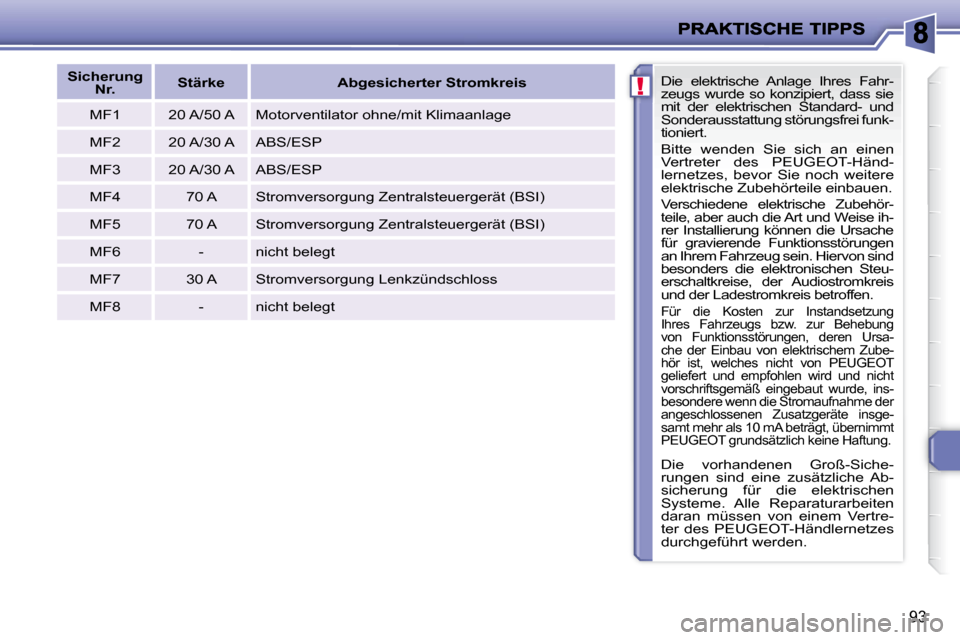

Page 99 of 119
!
93
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass sie
mit der elektrischen Standard- und
Sonderausstattung störungsfrei funk-
tioniert.
Bitte wenden Sie sich an einen
Vertreter des PEUGEOT-Händ-
lernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
Verschiedene elektrische Zubehör-
teile, aber auch die Art und Weise ih-
rer Installierung können die Ursache
für gravierende Funktionsstörungen
an Ihrem Fahrzeug sein. Hiervon sind
besonders die elektronischen Steu-
erschaltkreise, der Audiostromkreis
und der Ladestromkreis betroffen.
Für die Kosten zur Instandsetzung
Ihres Fahrzeugs bzw. zur Behebung
von Funktionsstörungen, deren Ursa-
che der Einbau von elektrischem Zube-
hör ist, welches nicht von PEUGEOT
geliefert und empfohlen wird und nicht
vorschriftsgemäß eingebaut wurde, ins-
besondere wenn die Stromaufnahme der
angeschlossenen Zusatzgeräte insge-
samt mehr als 10 mA beträgt, übernimmt
PEUGEOT grundsätzlich keine Haftung.
Die vorhandenen Groß-Siche-
rungen sind eine zusätzliche Ab-
sicherung für die elektrischen
Systeme. Alle Reparaturarbeiten
daran müssen von einem Vertre-
ter des PEUGEOT-Händlernetzes
durchgeführt werden.
Sicherung
Nr.
Stärke Abgesicherter Stromkreis
MF1 20 A/50 A Motorventilator ohne/mit Klimaanlage
MF2 20 A/30 A ABS/ESP
MF3 20 A/30 A ABS/ESP
MF4 70 A Stromversorgung Zentralsteuergerät (BSI)
MF5 70 A Stromversorgung Zentralsteuergerät (BSI)
MF6 - nicht belegt
MF7 30 A Stromversorgung Lenkzündschloss
MF8 - nicht belegt
Page 100 of 119

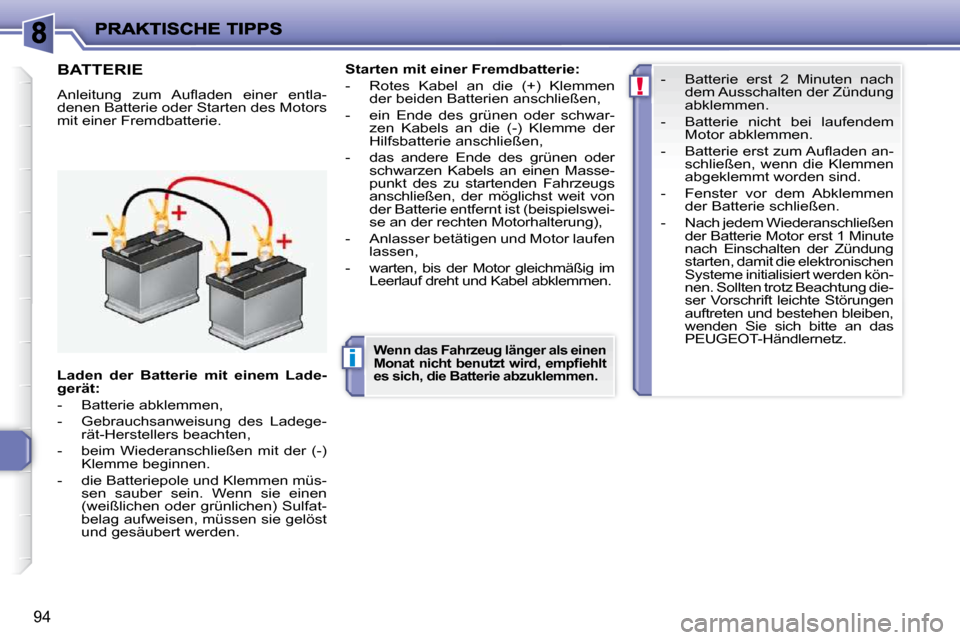

i
!
94
BATTERIE
A n l e i t u n g z u m A u fl a d e n e i n e r e n t l a -
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.
Starten mit einer Fremdbatterie:
- Rotes Kabel an die (+) Klemmen der beiden Batterien anschließen,
- ein Ende des grünen oder schwar- zen Kabels an die (-) Klemme der
Hilfsbatterie anschließen,
- das andere Ende des grünen oder schwarzen Kabels an einen Masse-
punkt des zu startenden Fahrzeugs
anschließen, der möglichst weit von
der Batterie entfernt ist (beispielswei-
se an der rechten Motorhalterung),
- Anlasser betätigen und Motor laufen lassen,
- warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel abklemmen.
Laden der Batterie mit einem Lade-
gerät:
- Batterie abklemmen,
- Gebrauchsanweisung des Ladege- rät-Herstellers beachten,
- beim Wiederanschließen mit der (-) Klemme beginnen.
- die Batteriepole und Klemmen müs- sen sauber sein. Wenn sie einen
(weißlichen oder grünlichen) Sulfat-
belag aufweisen, müssen sie gelöst
und gesäubert werden.
Wenn das Fahrzeug länger als einen
M o n a t n i c h t b e n u t z t w i r d , e m p fi e h l t
es sich, die Batterie abzuklemmen.
- Batterie erst 2 Minuten nach
dem Ausschalten der Zündung
abklemmen.
- Batterie nicht bei laufendem Motor abklemmen.
- B a t t e r i e e r s t z u m A u fl a d e n a n - schließen, wenn die Klemmen
abgeklemmt worden sind.
- Fenster vor dem Abklemmen der Batterie schließen.
- N a c h j e d e m W i e d e r a n s c h l i e ß e n der Batterie Motor erst 1 Minute
nach Einschalten der Zündung
starten, damit die elektronischen
Systeme initialisiert werden kön-
nen. Sollten trotz Beachtung die-
ser Vorschrift leichte Störungen
auftreten und bestehen bleiben,
wenden Sie sich bitte an das
PEUGEOT-Händlernetz.
