Page 91 of 274
!
APERTURE
81

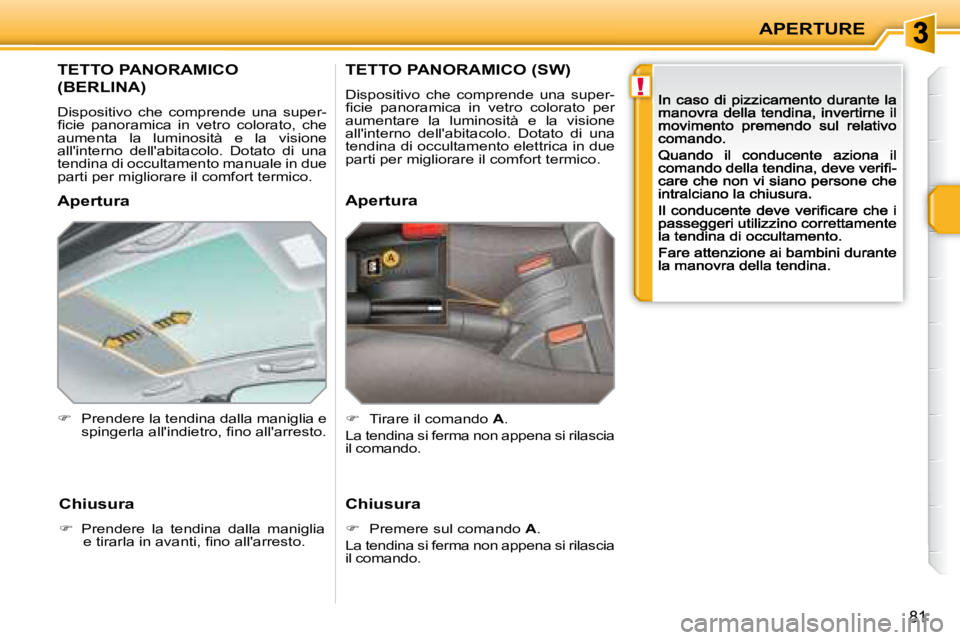

TETTO PANORAMICO
(BERLINA)
Dispositivo che comprende una super- fi c i e p a n o r a m i c a i n v e t r o c o l o r a t o , c h e aumenta la luminosità e la visione all'interno dell'abitacolo. Dotato di una tendina di occultamento manuale in due parti per migliorare il comfort termico.
Prendere la tendina dalla maniglia e s p i n g e r l a a l l ' i n d i e t r o , fi n o a l l ' a r r e s t o .
Apertura Chiusura
Prendere la tendina dalla maniglia e t i r a r l a i n a v a n t i , fi n o a l l ' a r r e s t o .
TETTO PANORAMICO (SW)
Dispositivo che comprende una super- fi c i e p a n o r a m i c a i n v e t r o c o l o r a t o p e r aumentare la luminosità e la visione all'interno dell'abitacolo. Dotato di una tendina di occultamento elettrica in due parti per migliorare il comfort termico.
Apertura
Tirare il comando A .
La tendina si ferma non appena si rilascia il comando.
Chiusura
Premere sul comando A .
La tendina si ferma non appena si rilascia il comando.
Page 92 of 274
i
APERTURE
82

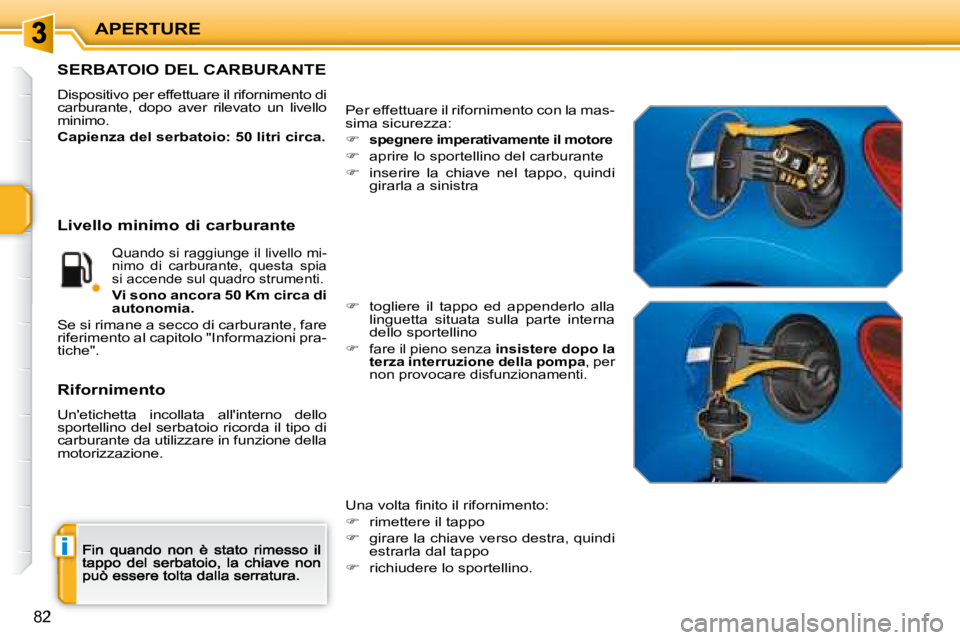

SERBATOIO DEL CARBURANTE
Dispositivo per effettuare il rifornimento di carburante, dopo aver rilevato un livello minimo.
Capienza del serbatoio: 50 litri circa.
Per effettuare il rifornimento con la mas-sima sicurezza:
spegnere imperativamente il motore
aprire lo sportellino del carburante
inserire la chiave nel tappo, quindi girarla a sinistra
U n a v o l t a fi n i t o i l r i f o r n i m e n t o :
rimettere il tappo
girare la chiave verso destra, quindi estrarla dal tappo
richiudere lo sportellino.
togliere il tappo ed appenderlo alla linguetta situata sulla parte interna dello sportellino
fare il pieno senza insistere dopo la terza interruzione della pompa , per non provocare disfunzionamenti.
Livello minimo di carburante
Rifornimento
Un'etichetta incollata all'interno dello sportellino del serbatoio ricorda il tipo di carburante da utilizzare in funzione della motorizzazione.
Quando si raggiunge il livello mi-nimo di carburante, questa spia si accende sul quadro strumenti.
Vi sono ancora 50 Km circa di autonomia.
Se si rimane a secco di carburante, fare riferimento al capitolo "Informazioni pra-tiche".
Page 93 of 274
83

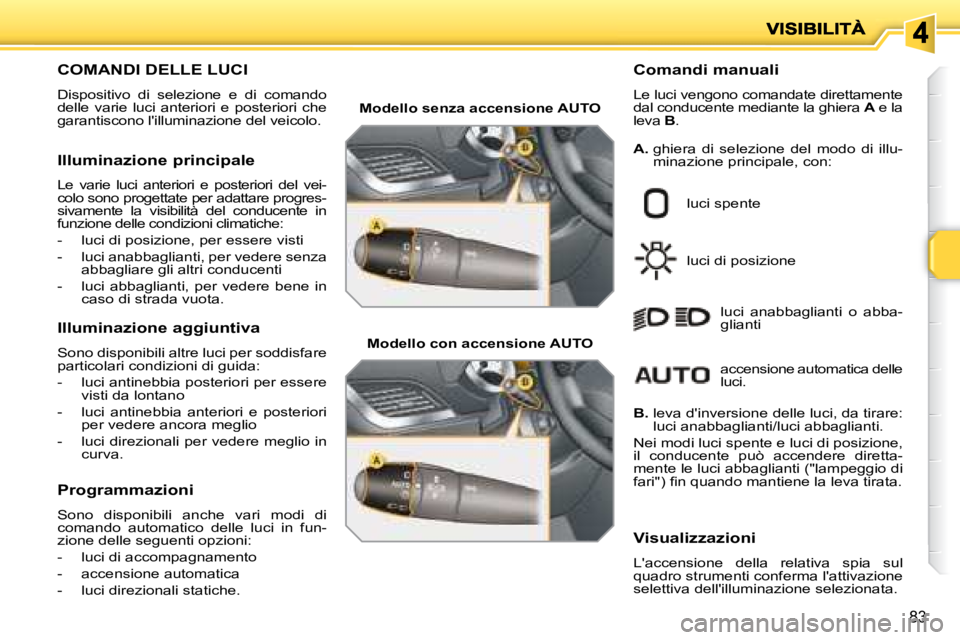

COMANDI DELLE LUCI
Dispositivo di selezione e di comando
delle varie luci anteriori e posteriori che
garantiscono l'illuminazione del veicolo. Comandi manuali Le luci vengono comandate direttamente dal conducente mediante la ghiera A e la Aleva B .
luci spente
luci di posizione
luci anabbaglianti o abba-glianti
B. leva d'inversione delle luci, da tirare: luci anabbaglianti/luci abbaglianti.
Nei modi luci spente e luci di posizione, il conducente può accendere diretta-mente le luci abbaglianti ("lampeggio di f a r i " ) fi n q u a n d o m a n t i e n e l a l e v a t i r a t a .
Visualizzazioni
L'accensione della relativa spia sul
q u a d r o s t r u m e n t i c o n f e r m a l ' a t t i v a z i o n e
selettiva dell'illuminazione selezionata.
Illuminazione principale
Le varie luci anteriori e posteriori del vei-
colo sono progettate per adattare progres-
sivamente la visibilità del conducente in
funzione delle condizioni climatiche:
- luci di posizione, per essere visti
- luci anabbaglianti, per vedere senza abbagliare gli altri conducenti
- luci abbaglianti, per vedere bene in caso di strada vuota.
Illuminazione aggiuntiva
Sono disponibili altre luci per soddisfare particolari condizioni di guida:
- luci antinebbia posteriori per essere visti da lontano
- luci antinebbia anteriori e posteriori per vedere ancora meglio
- luci direzionali per vedere meglio in curva.
Programmazioni
Sono disponibili anche vari modi di comando automatico delle luci in fun-zione delle seguenti opzioni:
- luci di accompagnamento
- accensione automatica
- luci direzionali statiche.
A. ghiera di selezione del modo di illu-minazione principale, con:
Modello senza accensione AUTO
Modello con accensione AUTO
accensione automatica delle luci.
Page 94 of 274
!
i
84

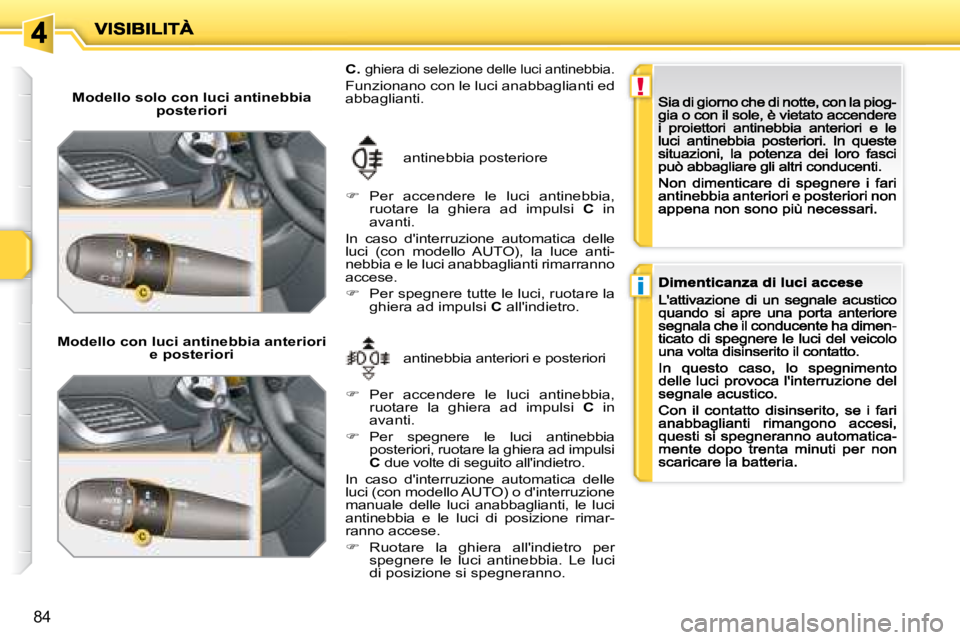

Modello solo con luci antinebbia posteriori
Modello con luci antinebbia anteriori e posteriori antinebbia anteriori e posteriori
antinebbia posteriore
C. ghiera di selezione delle luci antinebbia.
Funzionano con le luci anabbaglianti ed abbaglianti.
Per accendere le luci antinebbia, ruotare la ghiera ad impulsi C in avanti.
In caso d'interruzione automatica delle luci (con modello AUTO), la luce anti-nebbia e le luci anabbaglianti rimarranno accese.
Per spegnere tutte le luci, ruotare la ghiera ad impulsi C all'indietro.
Per accendere le luci antinebbia, ruotare la ghiera ad impulsi C in avanti.
Per spegnere le luci antinebbia posteriori, ruotare la ghiera ad impulsi C due volte di seguito all'indietro.
In caso d'interruzione automatica delle luci (con modello AUTO) o d'interruzione manuale delle luci anabbaglianti, le luci antinebbia e le luci di posizione rimar-ranno accese.
Ruotare la ghiera all'indietro per spegnere le luci antinebbia. Le luci di posizione si spegneranno.
Page 95 of 274
!
85

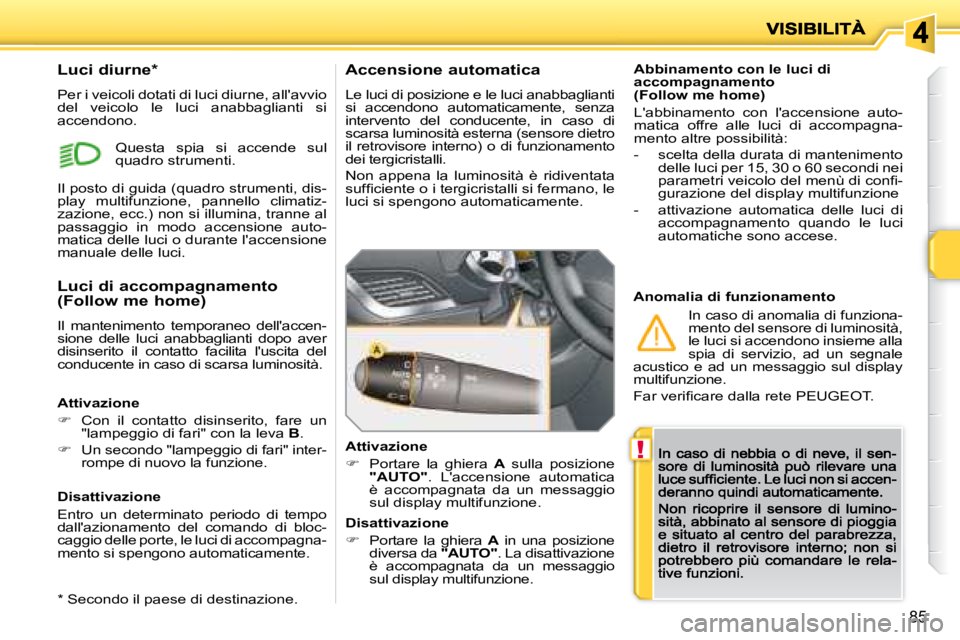

Abbinamento con le luci di accompagnamento (Follow me home)
L'abbinamento con l'accensione auto-matica offre alle luci di accompagna-mento altre possibilità:
- scelta della durata di mantenimento delle luci per 15, 30 o 60 secondi nei p a r a m e t r i v e i c o l o d e l m e n ù d i c o n fi -gurazione del display multifunzione
- attivazione automatica delle luci di a c c o m p a g n a m e n t o q u a n d o l e l u c i automatiche sono accese.
Accensione automatica
Le luci di posizione e le luci anabbaglianti si accendono automaticamente, senza intervento del conducente, in caso di scarsa luminosità esterna (sensore dietro il retrovisore interno) o di funzionamento dei tergicristalli.
Non appena la luminosità è ridiventata s u f fi c i e n t e o i t e r g i c r i s t a l l i s i f e r m a n o , l e luci si spengono automaticamente.
Luci di accompagnamento
(Follow me home)
Il mantenimento temporaneo dell'accen-sione delle luci anabbaglianti dopo aver disinserito il contatto facilita l'uscita del conducente in caso di scarsa luminosità.
Attivazione
Con il contatto disinserito, fare un "lampeggio di fari" con la leva B .
Un secondo "lampeggio di fari" inter-rompe di nuovo la funzione.
Disattivazione
Entro un determinato periodo di tempo dall'azionamento del comando di bloc-caggio delle porte, le luci di accompagna-mento si spengono automaticamente.
Attivazione
Portare la ghiera A sulla posizione " AUTO" . L'accensione automatica è accompagnata da un messaggio sul display multifunzione.
Anomalia di funzionamento
In caso di anomalia di funziona-mento del sensore di luminosità, le luci si accendono insieme alla spia di servizio, ad un segnale acustico e ad un messaggio sul display multifunzione.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Luci diurne *
Per i veicoli dotati di luci diurne, all'avvio del veicolo le luci anabbaglianti si accendono.
Questa spia si accende sul
q u a d r o s t r u m e n t i .
I l p o s t o d i g u i d a ( q u a d r o s t r u m e n t i , d i s -play multifunzione, pannello climatiz-zazione, ecc.) non si illumina, tranne al passaggio in modo accensione auto-matica delle luci o durante l'accensione manuale delle luci.
Disattivazione
Portare la ghiera A in una posizione Adiversa da " AUTO" . La disattivazione è accompagnata da un messaggio sul display multifunzione.
* Secondo il paese di destinazione.
Page 96 of 274
!
85
Abbinamento con le luci di accompagnamento (Follow me home)
L'abbinamento con l'accensione auto-matica offre alle luci di accompagna-mento altre possibilità:
- scelta della durata di mantenimento delle luci per 15, 30 o 60 secondi nei p a r a m e t r i v e i c o l o d e l m e n ù d i c o n fi -gurazione del display multifunzione
- attivazione automatica delle luci di a c c o m p a g n a m e n t o q u a n d o l e l u c i automatiche sono accese.
Accensione automatica
Le luci di posizione e le luci anabbaglianti si accendono automaticamente, senza intervento del conducente, in caso di scarsa luminosità esterna (sensore dietro il retrovisore interno) o di funzionamento dei tergicristalli.
Non appena la luminosità è ridiventata s u f fi c i e n t e o i t e r g i c r i s t a l l i s i f e r m a n o , l e luci si spengono automaticamente.
Luci di accompagnamento
(Follow me home)
Il mantenimento temporaneo dell'accen-sione delle luci anabbaglianti dopo aver disinserito il contatto facilita l'uscita del conducente in caso di scarsa luminosità.
Attivazione
Con il contatto disinserito, fare un "lampeggio di fari" con la leva B .
Un secondo "lampeggio di fari" inter-rompe di nuovo la funzione.
Disattivazione
Entro un determinato periodo di tempo dall'azionamento del comando di bloc-caggio delle porte, le luci di accompagna-mento si spengono automaticamente.
Attivazione
Portare la ghiera A sulla posizione " AUTO" . L'accensione automatica è accompagnata da un messaggio sul display multifunzione.
Anomalia di funzionamento
In caso di anomalia di funziona-mento del sensore di luminosità, le luci si accendono insieme alla spia di servizio, ad un segnale acustico e ad un messaggio sul display multifunzione.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Luci diurne *
Per i veicoli dotati di luci diurne, all'avvio del veicolo le luci anabbaglianti si accendono.
Questa spia si accende sul
q u a d r o s t r u m e n t i .
I l p o s t o d i g u i d a ( q u a d r o s t r u m e n t i , d i s -play multifunzione, pannello climatiz-zazione, ecc.) non si illumina, tranne al passaggio in modo accensione auto-matica delle luci o durante l'accensione manuale delle luci.
Disattivazione
Portare la ghiera A in una posizione Adiversa da " AUTO" . La disattivazione è accompagnata da un messaggio sul display multifunzione.
* Secondo il paese di destinazione.
Page 97 of 274
i
86

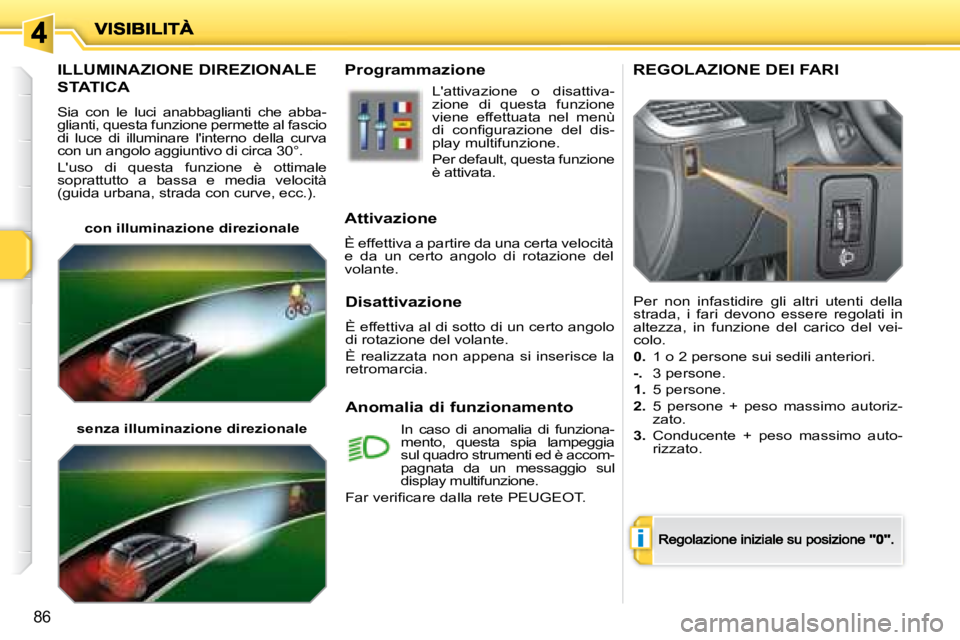

ILLUMINAZIONE DIREZIONALE
STATICA
Sia con le luci anabbaglianti che abba- g l i a n t i , q u e s t a f u n z i o n e p e r m e t t e a l f a s c i o di luce di illuminare l'interno della curva con un angolo aggiuntivo di circa 30°.
L ' u s o d i q u e s t a f u n z i o n e è o t t i m a l e soprattutto a bassa e media velocità (guida urbana, strada con curve, ecc.).
con illuminazione direzionale
Programmazione
Attivazione
È effettiva a partire da una certa velocità e da un certo angolo di rotazione del volante.
Anomalia di funzionamento
L'attivazione o disattiva- z i o n e d i q u e s t a f u n z i o n e viene effettuata nel menù d i c o n fi g u r a z i o n e d e l d i s -play multifunzione.
P e r d e f a u l t , q u e s t a f u n z i o n e è attivata.
In caso di anomalia di funziona- m e n t o , q u e s t a s p i a l a m p e g g i a s u l q u a d r o s t r u m e n t i e d è a c c o m -pagnata da un messaggio sul display multifunzione.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Disattivazione
È effettiva al di sotto di un certo angolo di rotazione del volante.
È realizzata non appena si inserisce la retromarcia.
REGOLAZIONE DEI FARI
Per non infastidire gli altri utenti della strada, i fari devono essere regolati in altezza, in funzione del carico del vei-colo.
0. 1 o 2 persone sui sedili anteriori.
-. 3 persone.
1. 5 persone.
2. 5 persone + peso massimo autoriz-zato.
3. Conducente + peso massimo auto-rizzato.
senza illuminazione direzionale
Page 98 of 274
87

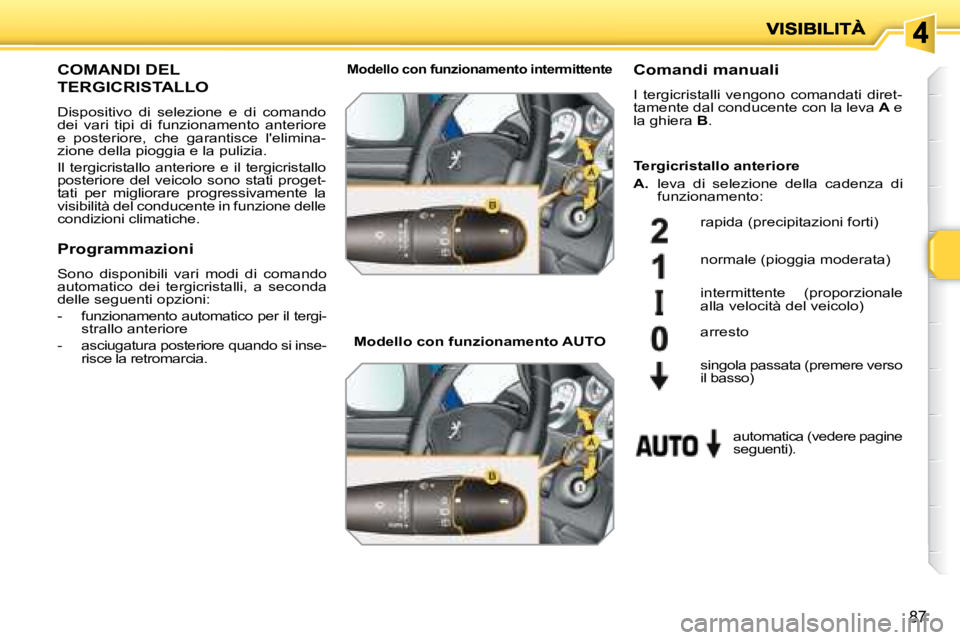

COMANDI DEL
TERGICRISTALLO
Dispositivo di selezione e di comando dei vari tipi di funzionamento anteriore e posteriore, che garantisce l'elimina-zione della pioggia e la pulizia.
Il tergicristallo anteriore e il tergicristallo posteriore del veicolo sono stati proget-tati per migliorare progressivamente la visibilità del conducente in funzione delle condizioni climatiche.
Comandi manuali
I tergicristalli vengono comandati diret-tamente dal conducente con la leva A e la ghiera B .
Modello con funzionamento intermittente
Modello con funzionamento AUTO
rapida (precipitazioni forti)
normale (pioggia moderata)
intermittente (proporzionale alla velocità del veicolo)
automatica (vedere pagine seguenti).
arresto
singola passata (premere verso il basso)
Programmazioni
Sono disponibili vari modi di comando automatico dei tergicristalli, a seconda delle seguenti opzioni:
-funzionamento automatico per il tergi-strallo anteriore
- a s c i u g a t u r a p o s t e r i o r e q u a n d o s i i n s e -risce la retromarcia.
Tergicristallo anteriore
A. leva di selezione della cadenza di funzionamento:

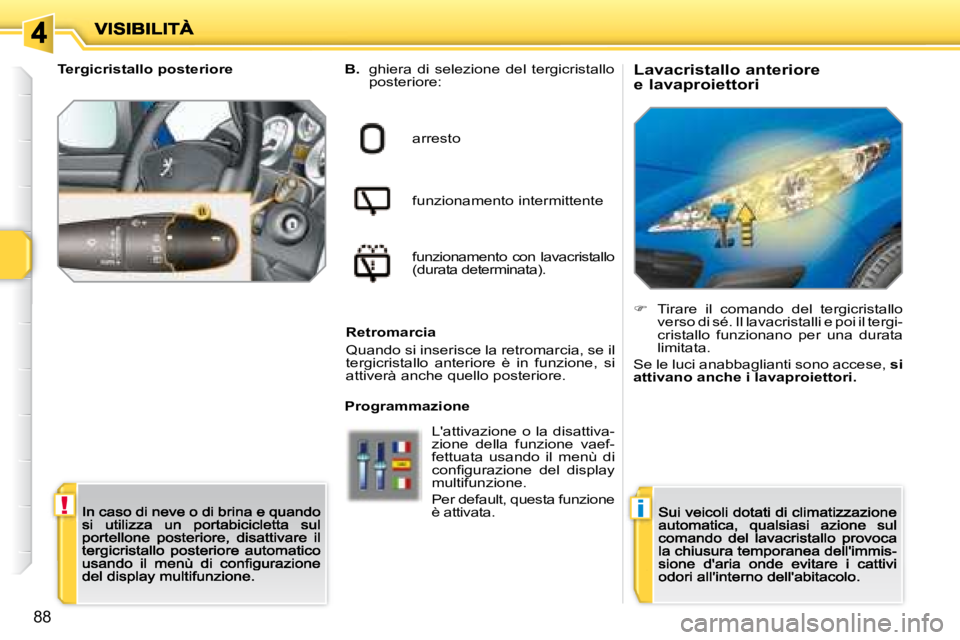

Page 99 of 274
!i
88
Lavacristallo anteriore
e lavaproiettori B. ghiera di selezione del tergicristallo posteriore:
arresto
funzionamento intermittente
funzionamento con lavacristallo (durata determinata).
Retromarcia
Quando si inserisce la retromarcia, se il tergicristallo anteriore è in funzione, si a t t i v e r à a n c h e q u e l l o p o s t e r i o r e .
Programmazione
Tirare il comando del tergicristallo verso di sé. Il lavacristalli e poi il tergi-cristallo funzionano per una durata limitata.
Se le luci anabbaglianti sono accese, si attivano anche i lavaproiettori.
Tergicristallo posteriore
L'attivazione o la disattiva-zione della funzione vaef-fettuata usando il menù di c o n fi g u r a z i o n e d e l d i s p l a y multifunzione.
P e r d e f a u l t , q u e s t a f u n z i o n e è attivata.
Page 100 of 274
!
i
89

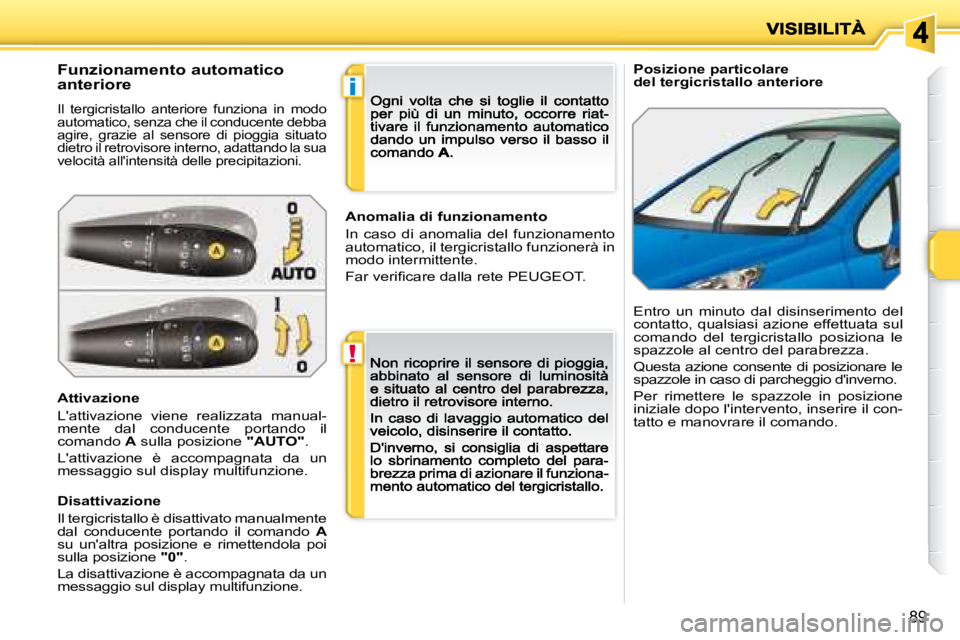

Posizione particolare del tergicristallo anteriore Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona in modo automatico, senza che il conducente debba agire, grazie al sensore di pioggia situato dietro il retrovisore interno, adattando la sua velocità all'intensità delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-mente dal conducente portando il comando A sulla posizione "AUTO" .
L'attivazione è accompagnata da un messaggio sul display multifunzione.
Entro un minuto dal disinserimento del c o n t a t t o , q u a l s i a s i a z i o n e e f f e t t u a t a s u l comando del tergicristallo posiziona le spazzole al centro del parabrezza.
Questa azione consente di posizionare le spazzole in caso di parcheggio d'inverno.
Per rimettere le spazzole in posizione iniziale dopo l'intervento, inserire il con-tatto e manovrare il comando.
Disattivazione
Il tergicristallo è disattivato manualmente dal conducente portando il comando Asu un'altra posizione e rimettendola poi sulla posizione "0" .
La disattivazione è accompagnata da un messaggio sul display multifunzione.
Anomalia di funzionamento
In caso di anomalia del funzionamento automatico, il tergicristallo funzionerà in modo intermittente.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
