Page 101 of 255
i

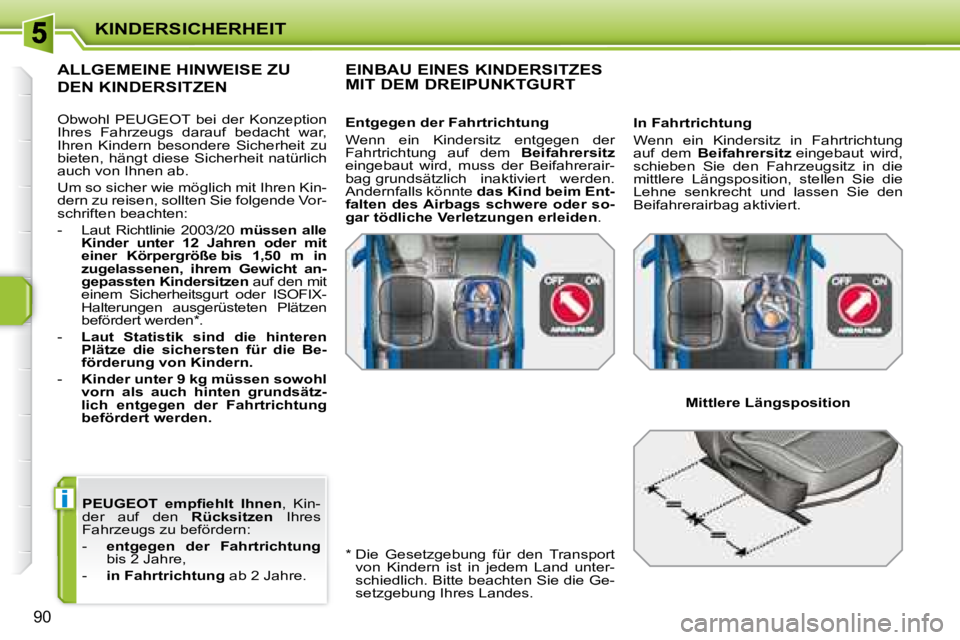

KINDERSICHERHEIT
90
P E U G E O T e m p fi e h l t I h n e n , Kin-
der auf den Rücksitzen Ihres
Fahrzeugs zu befördern:
- entgegen der Fahrtrichtung
bis 2 Jahre,
- in Fahrtrichtung ab 2 Jahre.
ALLGEMEINE HINWEISE ZU
DEN KINDERSITZEN
EINBAU EINES KINDERSITZES
MIT DEM DREIPUNKTGURT
In Fahrtrichtung
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz eingebaut wird,
schieben Sie den Fahrzeugsitz in die
mittlere Längsposition, stellen Sie die
Lehne senkrecht und lassen Sie den
Beifahrerairbag aktiviert.
Entgegen der Fahrtrichtung
Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem
Beifahrersitz
eingebaut wird, muss der Beifahrerair-
bag grundsätzlich inaktiviert werden.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder so-
gar tödliche Verletzungen erleiden .
Mittlere Längsposition
* Die Gesetzgebung für den Transport von Kindern ist in jedem Land unter-
schiedlich. Bitte beachten Sie die Ge-
setzgebung Ihres Landes.
Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren Kin-
dern zu reisen, sollten Sie folgende Vor-
schriften beachten:
- Laut Richtlinie 2003/20
müssen alle
Kinder unter 12 Jahren oder mit
einer Körpergröße bis 1,50 m in
zugelassenen, ihrem Gewicht an-
gepassten Kindersitzen auf den mit
einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden * .
- Laut Statistik sind die hinteren
Plätze die sichersten für die Be-
förderung von Kindern.
- Kinder unter 9 kg müssen sowohl
vorn als auch hinten grundsätz-
lich entgegen der Fahrtrichtung
befördert werden.
Page 102 of 255

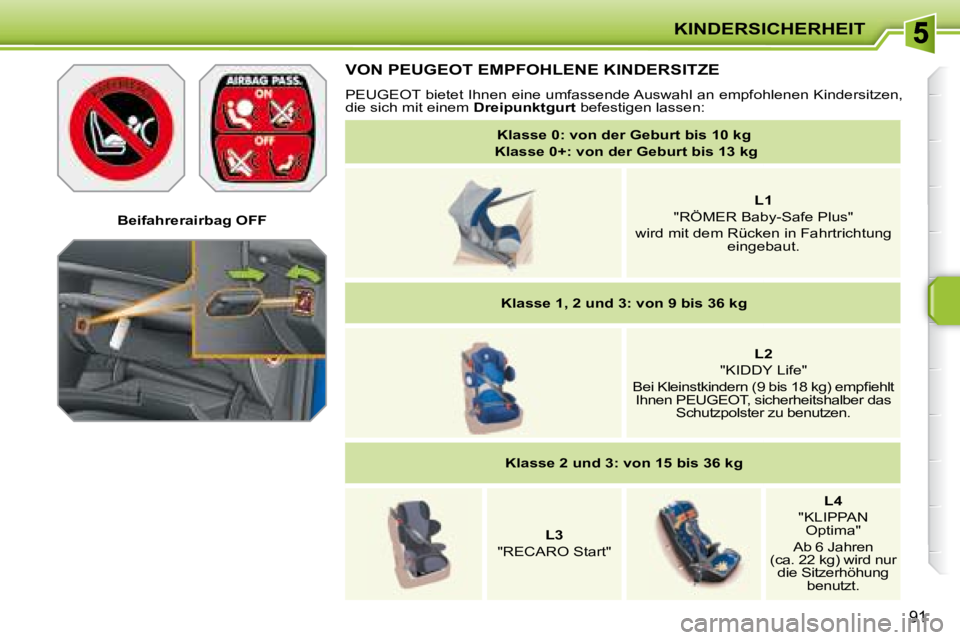

KINDERSICHERHEIT
91
Beifahrerairbag OFF
VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an empfohlenen Kindersitzen,
die sich mit einem Dreipunktgurt befestigen lassen:
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: von 9 bis 36 kg
L2
"KIDDY Life"
B e i K l e i n s t k i n d e r n ( 9 b i s 1 8 k g ) e m p fi e h l t Ihnen PEUGEOT , sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: von 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
Ab 6 Jahren
(ca. 22 kg) wird nur die Sitzerhöhung benutzt.
Page 103 of 255
KINDERSICHERHEIT
91
Beifahrerairbag OFF
VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an empfohlenen Kindersitzen,
die sich mit einem Dreipunktgurt befestigen lassen:
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: von 9 bis 36 kg
L2
"KIDDY Life"
B e i K l e i n s t k i n d e r n ( 9 b i s 1 8 k g ) e m p fi e h l t Ihnen PEUGEOT , sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: von 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
Ab 6 Jahren
(ca. 22 kg) wird nur die Sitzerhöhung benutzt.
Page 104 of 255
KINDERSICHERHEIT

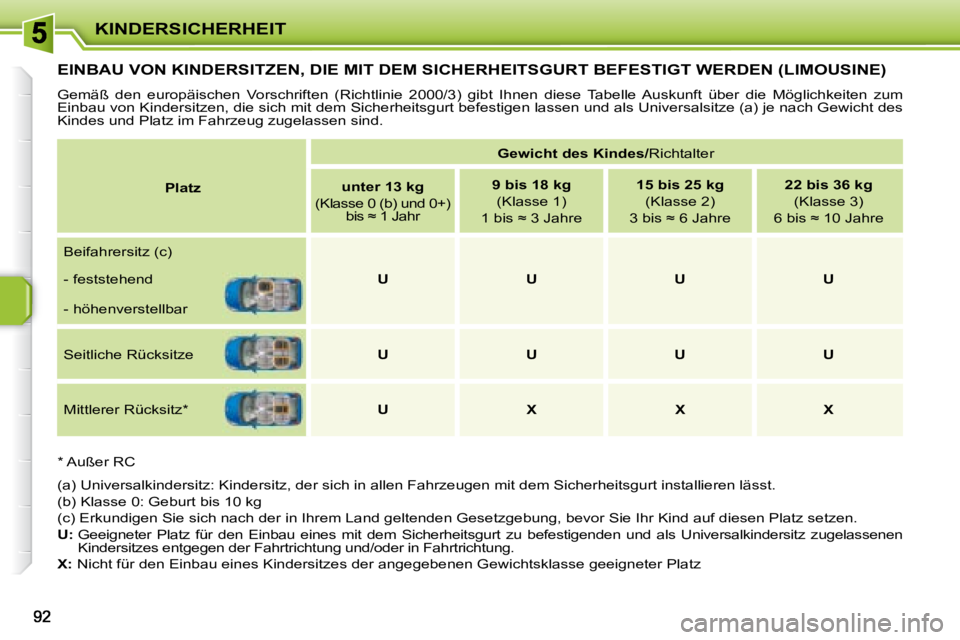

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN (LIMOUSINE)
Gemäß den europäischen Vorschriften (Richtlinie 2000/3) gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum
Einbau von Kindersitzen, die sich mit dem Sicherheitsgurt befestige n lassen und als Universalsitze (a) je nach Gewicht des
Kindes und Platz im Fahrzeug zugelassen sind.
(a) Universalkindersitz: Kindersitz, der sich in allen Fahrzeugen mit dem Sicherheitsgurt installieren lässt.
(b) Klasse 0: Geburt bis 10 kg
(c) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzge bung, bevor Sie Ihr Kind auf diesen Platz setzen.
U: Geeigneter Platz für den Einbau eines mit dem Si cherheitsgurt zu befestigenden und als Universalkin dersitz zugelassenen
Kindersitzes entgegen der Fahrtrichtung und/oder in Fahrtrichtung.
X: Nicht für den Einbau eines Kindersitzes der angegebenen Gew ichtsklasse geeigneter Platz
Platz
Gewicht des Kindes/ Richtalter
unter 13 kg
(Klasse 0 (b) und 0+) b i s ≈ 1 J a h r
9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e
15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e
22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
Beifahrersitz (c)
- feststehend U U U U
- höhenverstellbar
Seitliche Rücksitze U U U U
Mittlerer Rücksitz * U X X X
* Außer RC
Page 105 of 255
KINDERSICHERHEIT
93

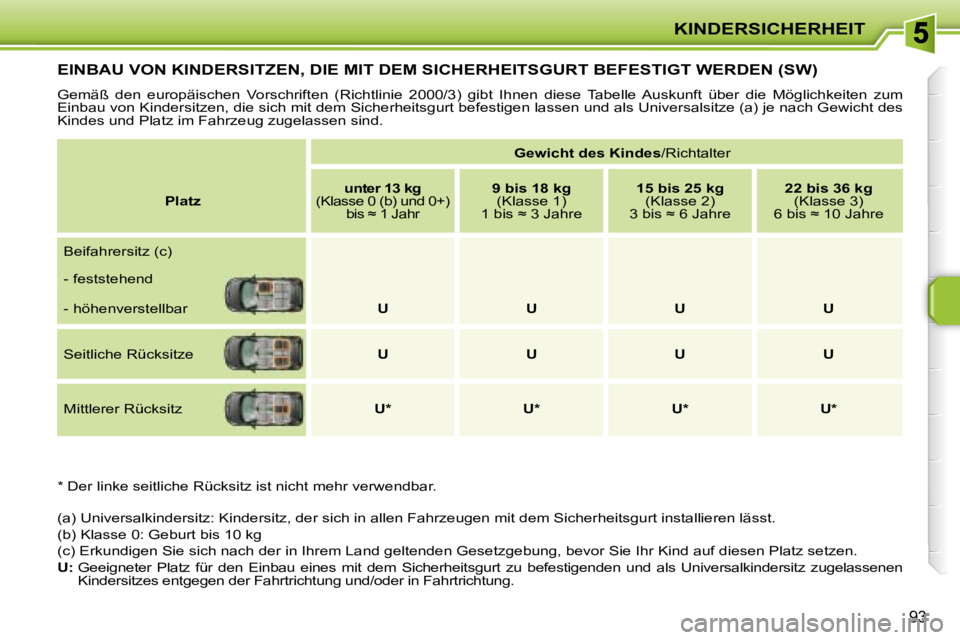

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN (SW)
Gemäß den europäischen Vorschriften (Richtlinie 2000/3) gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum
Einbau von Kindersitzen, die sich mit dem Sicherheitsgurt befestige n lassen und als Universalsitze (a) je nach Gewicht des
Kindes und Platz im Fahrzeug zugelassen sind.
(a) Universalkindersitz: Kindersitz, der sich in allen Fahrzeugen mit dem Sicherheitsgurt installieren lässt.
(b) Klasse 0: Geburt bis 10 kg
(c) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzge bung, bevor Sie Ihr Kind auf diesen Platz setzen.
U: Geeigneter Platz für den Einbau eines mit dem Sic herheitsgurt zu befestigenden und als Universalkind ersitz zugelassenen
Kindersitzes entgegen der Fahrtrichtung und/oder in Fahrtrichtung.
Gewicht des Kindes /Richtalter
Platz
unter 13 kg
(Klasse 0 (b) und 0+) b i s ≈ 1 J a h r
9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e
15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e
22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
Beifahrersitz (c)
- feststehend
- höhenverstellbar U U U U
Seitliche Rücksitze U U U U
Mittlerer Rücksitz U * U * U * U *
* Der linke seitliche Rücksitz ist nicht mehr verwendbar.
Page 106 of 255
!
i
KINDERSICHERHEIT
94
Ein falsch im Fahrzeug einge-
bauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer
Kollision.
Auf der Übersicht über die Einbau-
möglichkeiten der ISOFIX-Kindersitze
fi n d e n S i e d i e I S O F I X - K i n d e r s i t z e ,
die Sie in Ihr Fahrzeug einbauen
können.

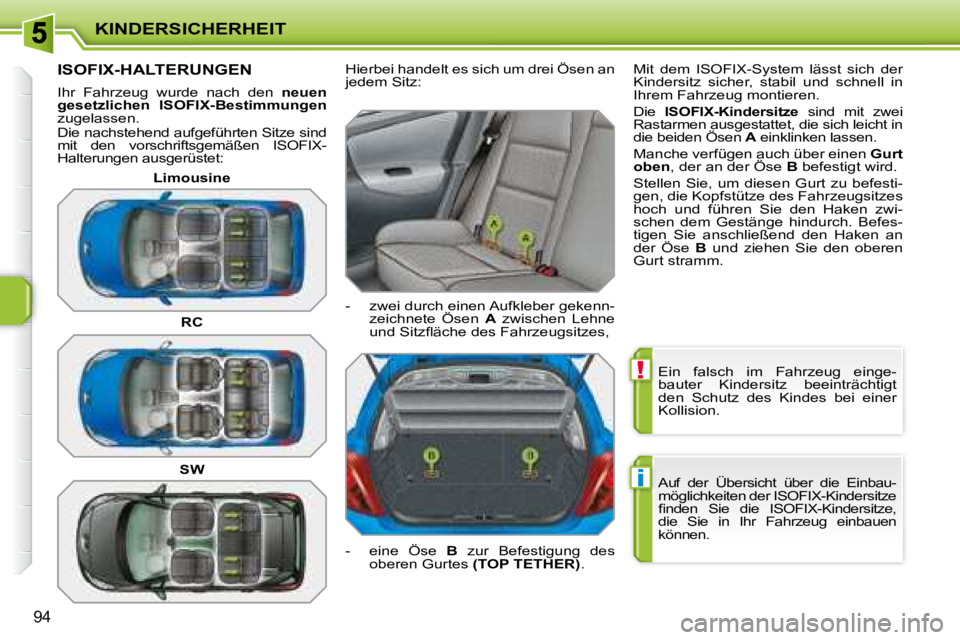

ISOFIX-HALTERUNGEN
Ihr Fahrzeug wurde nach den neuen
gesetzlichen ISOFIX-Bestimmungen
zugelassen.
Die nachstehend aufgeführten Sitze sind
mit den vorschriftsgemäßen ISOFIX-
Halterungen ausgerüstet: Hierbei handelt es sich um drei Ösen an
jedem Sitz:
- zwei durch einen Aufkleber gekenn-
zeichnete Ösen A zwischen Lehne
u n d S i t z fl ä c h e d e s F a h r z e u g s i t z e s ,
- eine Öse B zur Befestigung des
oberen Gurtes (TOP TETHER) . Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in
Ihrem Fahrzeug montieren.
Die
ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in
die beiden Ösen A einklinken lassen.
Manche verfügen auch über einen Gurt
oben , der an der Öse B befestigt wird.
Stellen Sie, um diesen Gurt zu befesti-
gen, die Kopfstütze des Fahrzeugsitzes
hoch und führen Sie den Haken zwi-
schen dem Gestänge hindurch. Befes-
tigen Sie anschließend den Haken an
der Öse B und ziehen Sie den oberen
Gurt stramm.
Limousine
RC
SW
Page 107 of 255
i
KINDERSICHERHEIT
95

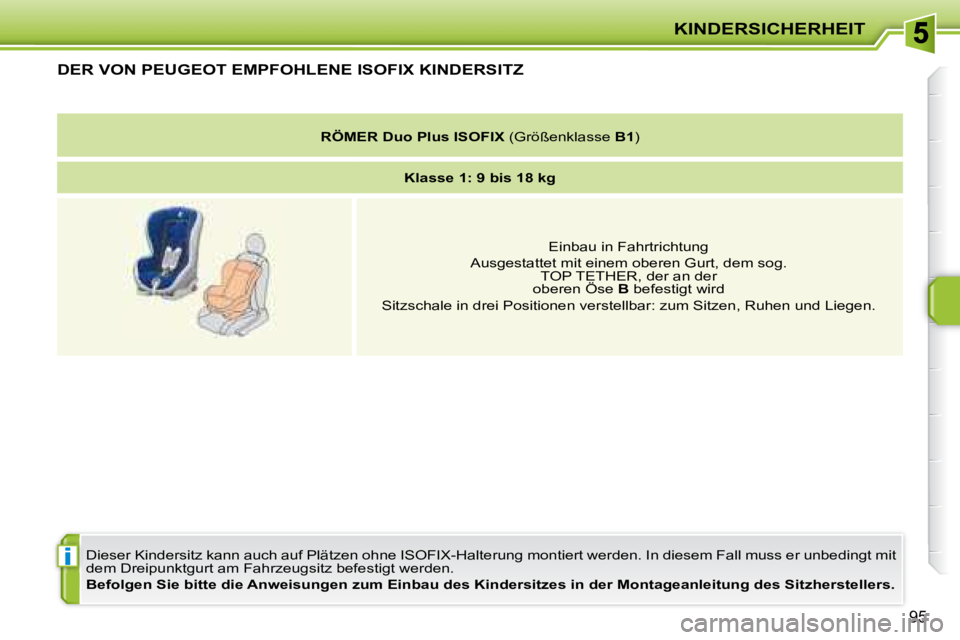

DER VON PEUGEOT EMPFOHLENE ISOFIX KINDERSITZ
Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung montiert werden. In diesem Fall muss er unbedingt mit
dem Dreipunktgurt am Fahrzeugsitz befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kinders itzes in der Montageanleitung des Sitzherstellers.
RÖMER Duo Plus ISOFIX (Größenklasse B1 )
Klasse 1: 9 bis 18 kg
Einbau in Fahrtrichtung
Ausgestattet mit einem oberen Gurt, dem sog. TOP TETHER, der an der
oberen Öse B befestigt wird
Sitzschale in drei Positionen verstellbar: zum Sitzen, Ruhen und L iegen.
Page 108 of 255
KINDERSICHERHEIT
96

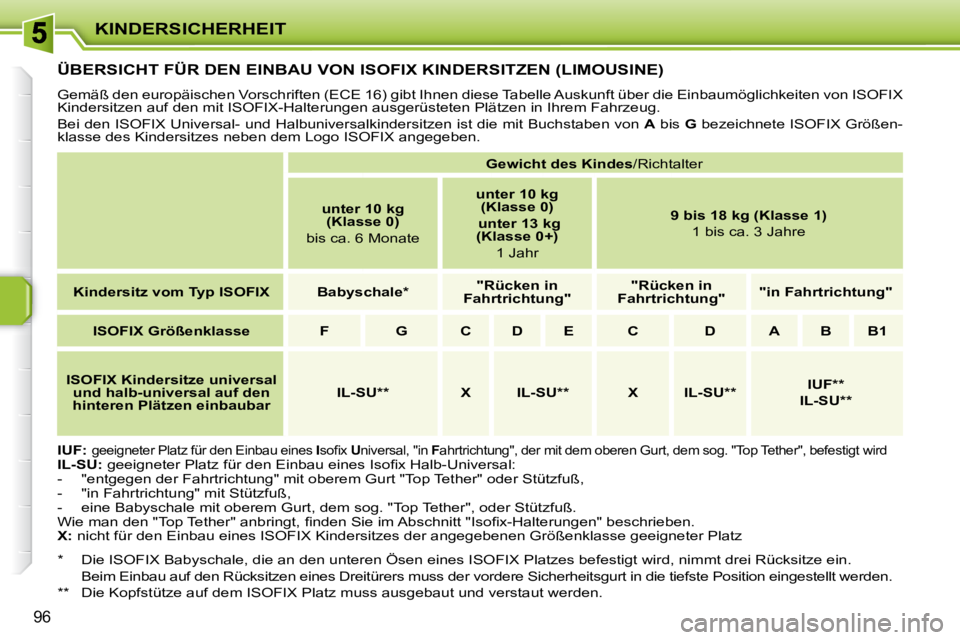

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN (LIMOUSINE)
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätze n in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mi t Buchstaben von A bis G bezeichnete ISOFIX Größen-
klasse des Kindersitzes neben dem Logo ISOFIX angegeben.
IUF:
geeigneter Platz für den Einbau eines I s o fi x U niversal, "in F ahrtrichtung", der mit dem oberen Gurt, dem sog. " Top Tether", befestigt wird
IL-SU: g e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s I s o fi x H a l b - U n i v e r s a l :
- "entgegen der Fahrtrichtung" mit oberem Gurt "Top Tether" o der Stützfuß,
- "in Fahrtrichtung" mit Stützfuß,
- eine Babyschale mit oberem Gurt, dem sog. "Top Tether", oder Stützfuß.
W i e m a n d e n " T o p T e t h e r " a n b r i n g t , fi n d e n S i e i m A b s c h n i t t " I s o fi x - H a l t e r u n g e n " b e s c h r i e b e n .
X: nicht für den Einbau eines ISOFIX Kindersitzes der angegebene n Größenklasse geeigneter Platz
Gewicht des Kindes /Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale *
"Rücken in
Fahrtrichtung"
"Rücken in
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX Größenklasse F G C D E C D A B B1
ISOFIX Kindersitze universal
und halb-universal auf den
hinteren Plätzen einbaubar
IL-SU ** X IL-SU ** X IL-SU **
IUF **
IL-SU **
* Die ISOFIX Babyschale, die an den unteren Ösen eines I SOFIX Platzes befestigt wird, nimmt drei Rücksitze ein.
Beim Einbau auf den Rücksitzen eines Dreitürers mu ss der vordere Sicherheitsgurt in die tiefste Position eingestellt werden.
** Die Kopfstütze auf dem ISOFIX Platz muss ausgebaut und ve rstaut werden.
Page 109 of 255
KINDERSICHERHEIT
97

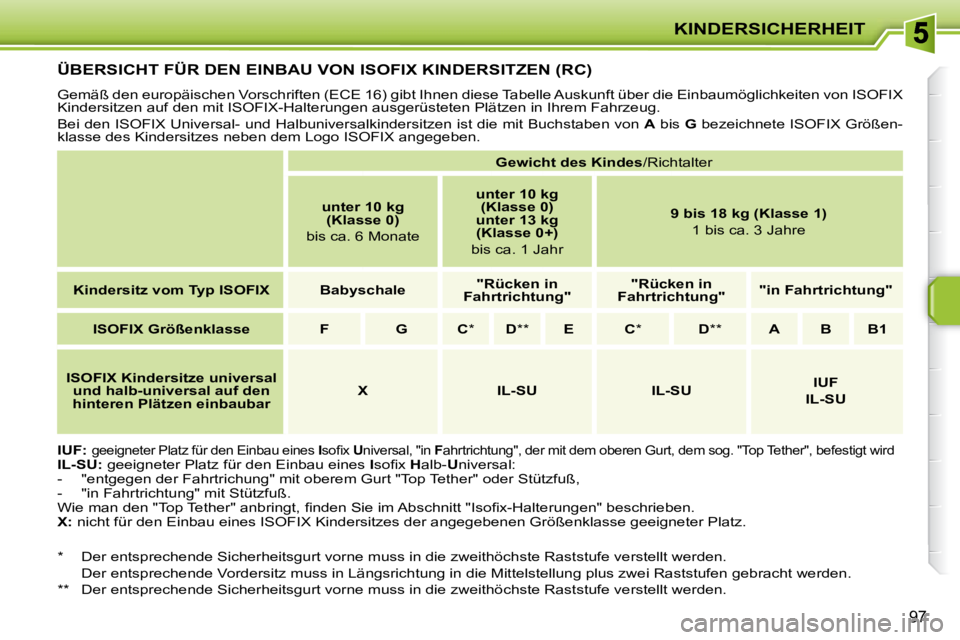

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN (RC)
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätze n in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mi t Buchstaben von A bis G bezeichnete ISOFIX Größen-
klasse des Kindersitzes neben dem Logo ISOFIX angegeben.
IUF:
geeigneter Platz für den Einbau eines I s o fi x U niversal, "in F ahrtrichtung", der mit dem oberen Gurt, dem sog. " Top Tether", befestigt wird
IL-SU: geeigneter Platz für den Einbau eines I s o fi x H alb- U niversal:
- "entgegen der Fahrtrichung" mit oberem Gurt "Top Tether" od er Stützfuß,
- "in Fahrtrichtung" mit Stützfuß.
W i e m a n d e n " T o p T e t h e r " a n b r i n g t , fi n d e n S i e i m A b s c h n i t t " I s o fi x - H a l t e r u n g e n " b e s c h r i e b e n .
X: nicht für den Einbau eines ISOFIX Kindersitzes der angegebene n Größenklasse geeigneter Platz.
Gewicht des Kindes /Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg (Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale
"Rücken in
Fahrtrichtung"
"Rücken in
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX Größenklasse F G C * D ** E C * D ** A B B1
ISOFIX Kindersitze universal
und halb-universal auf den
hinteren Plätzen einbaubar
X IL-SU IL-SU
IUF
IL-SU
* Der entsprechende Sicherheitsgurt vorne muss in die zweithöch ste Raststufe verstellt werden.
Der entsprechende Vordersitz muss in Längsrichtung in die Mittel stellung plus zwei Raststufen gebracht werden.
** Der entsprechende Sicherheitsgurt vorne muss in die zweithö chste Raststufe verstellt werden.
Page 110 of 255
KINDERSICHERHEIT
98

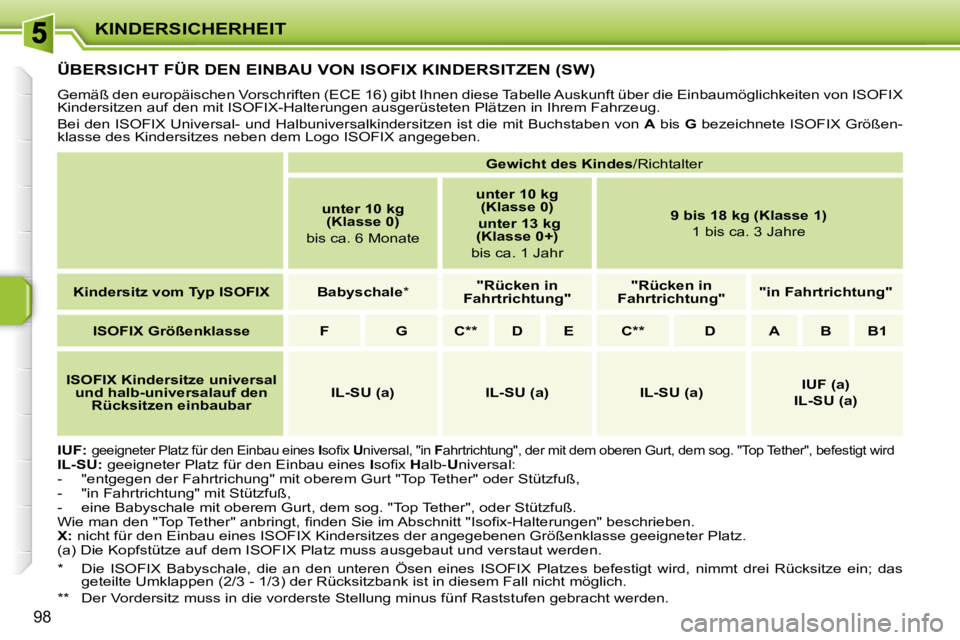

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN (SW)
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätze n in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mi t Buchstaben von A bis G bezeichnete ISOFIX Größen-
klasse des Kindersitzes neben dem Logo ISOFIX angegeben.
IUF:
geeigneter Platz für den Einbau eines I s o fi x U niversal, "in F ahrtrichtung", der mit dem oberen Gurt, dem sog. " Top Tether", befestigt wird
IL-SU: geeigneter Platz für den Einbau eines I s o fi x H alb- U niversal:
- "entgegen der Fahrtrichung" mit oberem Gurt "Top Tether" od er Stützfuß,
- "in Fahrtrichtung" mit Stützfuß,
- eine Babyschale mit oberem Gurt, dem sog. "Top Tether", oder Stützfuß.
W i e m a n d e n " T o p T e t h e r " a n b r i n g t , fi n d e n S i e i m A b s c h n i t t " I s o fi x - H a l t e r u n g e n " b e s c h r i e b e n .
X: nicht für den Einbau eines ISOFIX Kindersitzes der angegeben en Größenklasse geeigneter Platz.
(a) Die Kopfstütze auf dem ISOFIX Platz muss ausgebaut und verstaut werden.
Gewicht des Kindes /Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale *
"Rücken in
Fahrtrichtung"
"Rücken in
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX Größenklasse F G C ** D E C ** D A B B1
ISOFIX Kindersitze universal
und halb-universalauf den Rücksitzen einbaubar
IL-SU (a) IL-SU (a) IL-SU (a)
IUF (a)
IL-SU (a)
* Die ISOFIX Babyschale, die an den unteren Ösen eines I SOFIX Platzes befestigt wird, nimmt drei Rücksitze ein; das
geteilte Umklappen (2/3 - 1/3) der Rücksitzbank ist in diesem Fa ll nicht möglich.
** Der Vordersitz muss in die vorderste Stellung minus fünf Ra ststufen gebracht werden.
