PEUGEOT 207 2008 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 207, Model: PEUGEOT 207 2008Pages: 255, PDF Dimensioni: 13.34 MB
Page 21 of 255
24

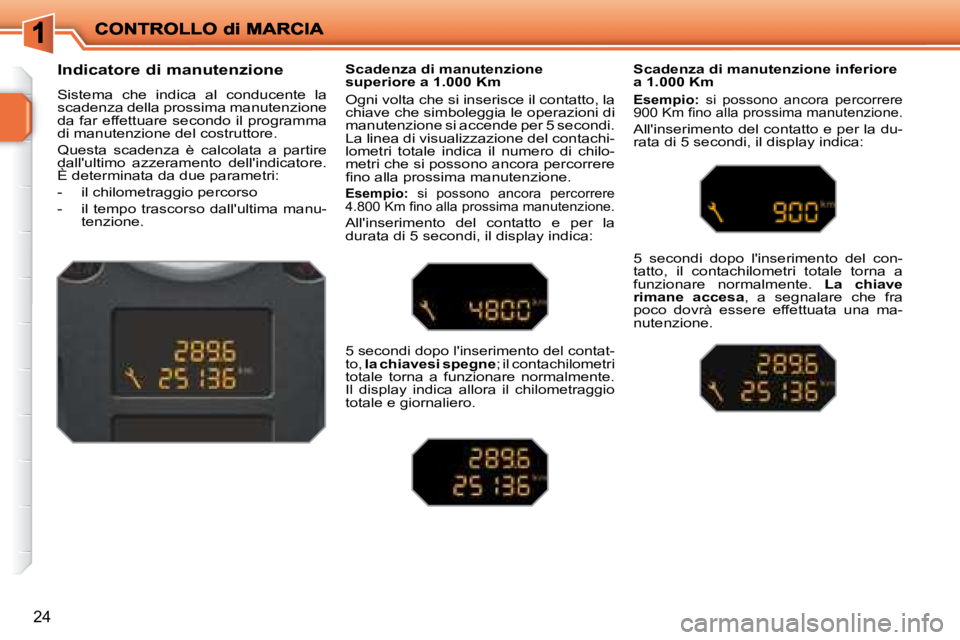

Indicatore di manutenzione
Sistema che indica al conducente la
scadenza della prossima manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso
- il tempo trascorso dall'ultima manu-tenzione. Scadenza di manutenzione
superiore a 1.000 Km
Ogni volta che si inserisce il contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi.
La linea di visualizzazione del contachi-
lometri totale indica il numero di chilo-
metri che si possono ancora percorrere
fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: si possono ancora percorrere
4 . 8 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, la chiavesi spegne ; il contachilometri
totale torna a funzionare normalmente.
Il display indica allora il chilometraggio
totale e giornaliero.
Scadenza di manutenzione inferiore
a 1.000 Km
Esempio: si possono ancora percorrere
9 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, il contachilometri totale torna a
funzionare normalmente. La chiave
rimane accesa , a segnalare che fra
poco dovrà essere effettuata una ma-
nutenzione.
Page 22 of 255
i
i
25

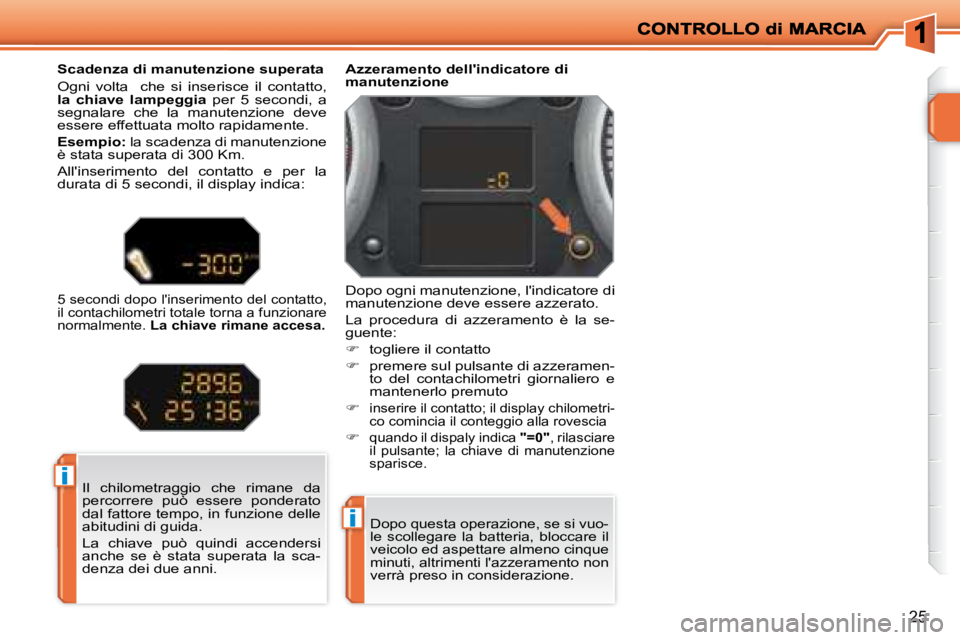

Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare il
veicolo ed aspettare almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
togliere il contatto
premere sul pulsante di azzeramen-
to del contachilometri giornaliero e
mantenerlo premuto
inserire il contatto; il display chilometri-
co comincia il conteggio alla rovescia
quando il dispaly indica "=0", rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Scadenza di manutenzione superata
Ogni volta che si inserisce il contatto,
la chiave lampeggia per 5 secondi, a
segnalare che la manutenzione deve
essere effettuata molto rapidamente.
Esempio: la scadenza di manutenzione
è stata superata di 300 Km.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totale torna a funzionare
normalmente. La chiave rimane accesa
.
Page 23 of 255
i
26

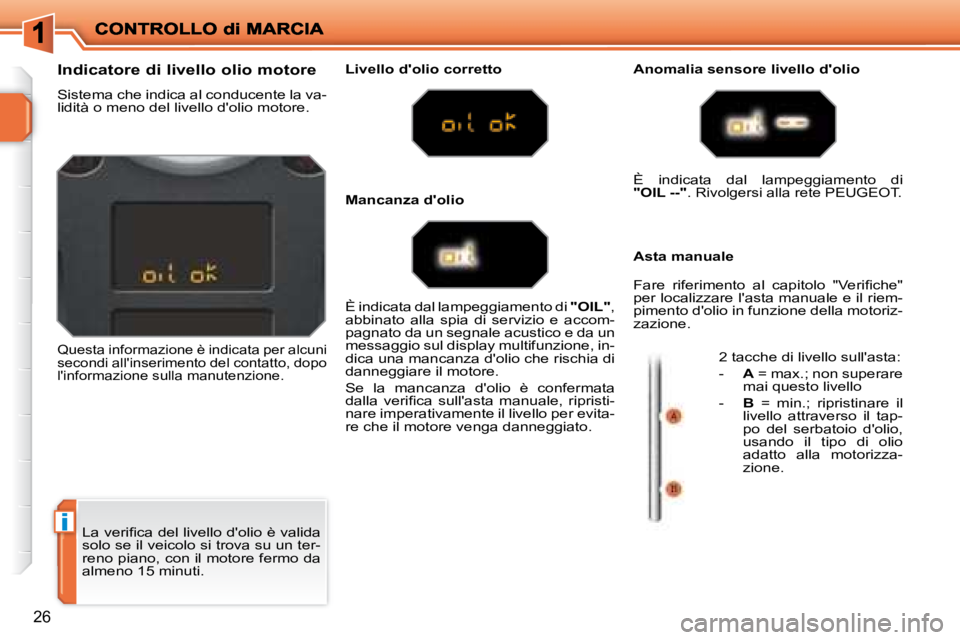

L a v e r i fi c a d e l l i v e l l o d ' o l i o è v a l i d a
solo se il veicolo si trova su un ter-
reno piano, con il motore fermo da
almeno 15 minuti.
Indicatore di livello olio motore
Sistema che indica al conducente la va-
lidità o meno del livello d'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto Anomalia sensore livello
d'olio
Asta manuale
È indicata dal lampeggiamento di "OIL" ,
abbinato alla spia di servizio e accom-
pagnato da un segnale acustico e da un
messaggio sul display multifunzione, in-
dica una mancanza d'olio che rischia di
danneggiare il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i fi c a s u l l ' a s t a m a n u a l e , r i p r i s t i -
nare imperativamente il livello per evita-
re che il motore venga danneggiato. È indicata dal lampeggiamento di
"OIL --"
. Rivolgersi alla rete PEUGEOT.
F a r e r i f e r i m e n t o a l c a p i t o l o " V e r i fi c h e "
per localizzare l'asta manuale e il riem-
pimento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'asta:
- A = m a x . ; n o n s u p e r a r e
mai questo livello
- B = min.; ripristinare il
livello attraverso il tap-
po del serbatoio d'olio,
usando il tipo di olio
adatto alla motorizza-
zione.
Mancanza d'olio
Page 24 of 255
27

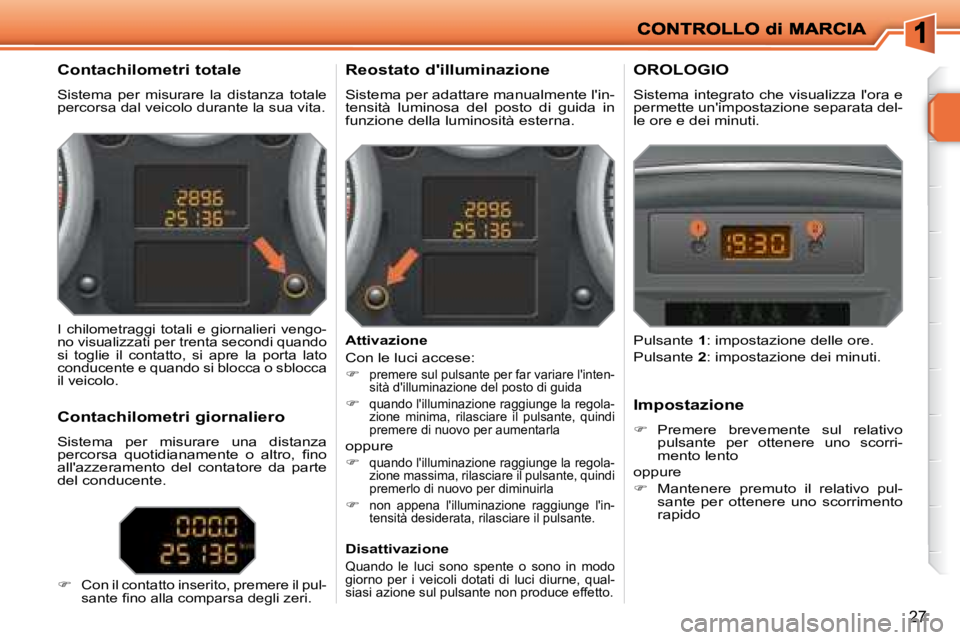

Contachilometri totale
Sistema per misurare la distanza totale
percorsa dal veicolo durante la sua vita.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. OROLOGIO
Sistema integrato che visualizza l'ora e
permette un'impostazione separata del-
le ore e dei minuti.
I chilometraggi totali e giornalieri vengo-
no visualizzati per trenta secondi quando
si toglie il contatto, si apre la porta lato
conducente e quando si blocca o sblocca
il veicolo.
Contachilometri giornaliero
Sistema per misurare una distanza
p e r c o r s a q u o t i d i a n a m e n t e o a l t r o , fi n o
all'azzeramento del contatore da parte
del conducente.
Con il contatto inserito, premere il pul-
s a n t e fi n o a l l a c o m p a r s a d e g l i z e r i .
Attivazione
Con le luci accese:
premere sul pulsante per far variare l'inten-
sità d'illuminazione del posto di guida
quando l'illuminazione raggiunge la regola-
zione minima, rilasciare il pulsante, quindi
premere di nuovo per aumentarla
oppure
quando l'illuminazione raggiunge la regola-
zione massima, rilasciare il pulsante, quindi
premerlo di nuovo per diminuirla
non appena l'illuminazione raggiunge l'in-
tensità desiderata, rilasciare il pulsante.
Disattivazione
Quando le luci sono spente o sono in modo
giorno per i veicoli dotati di luci diurne, qual-
siasi azione sul pulsante non produce effetto.
Impostazione
Premere brevemente sul relativo
pulsante per ottenere uno scorri-
mento lento
oppure
Mantenere premuto il relativo pul-
sante per ottenere uno scorrimento
rapido
Pulsante
1 : impostazione delle ore.
Pulsante 2 : impostazione dei minuti.
Page 25 of 255
28
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, ba- gagliaio, ecc.)
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l capitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .

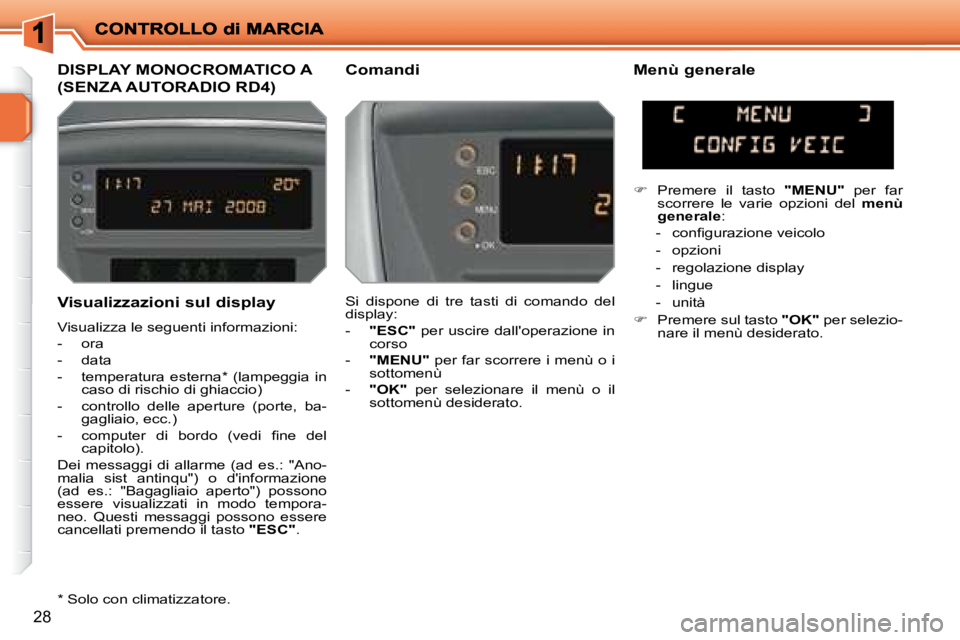

DISPLAY MONOCROMATICO A
(SENZA AUTORADIO RD4)
Comandi Menù generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso
- "MENU" per far scorrere i menù o i
sottomenù
- "OK" per selezionare il menù o il
sottomenù desiderato.
Premere il tasto "MENU" per far
scorrere le varie opzioni del menù
generale :
- c o n fi g u r a z i o n e v e i c o l o
- opzioni
- regolazione display
- lingue
- unità
Premere sul tasto "OK" per selezio-
nare il menù desiderato.
* Solo con climatizzatore.
Page 26 of 255
!
29

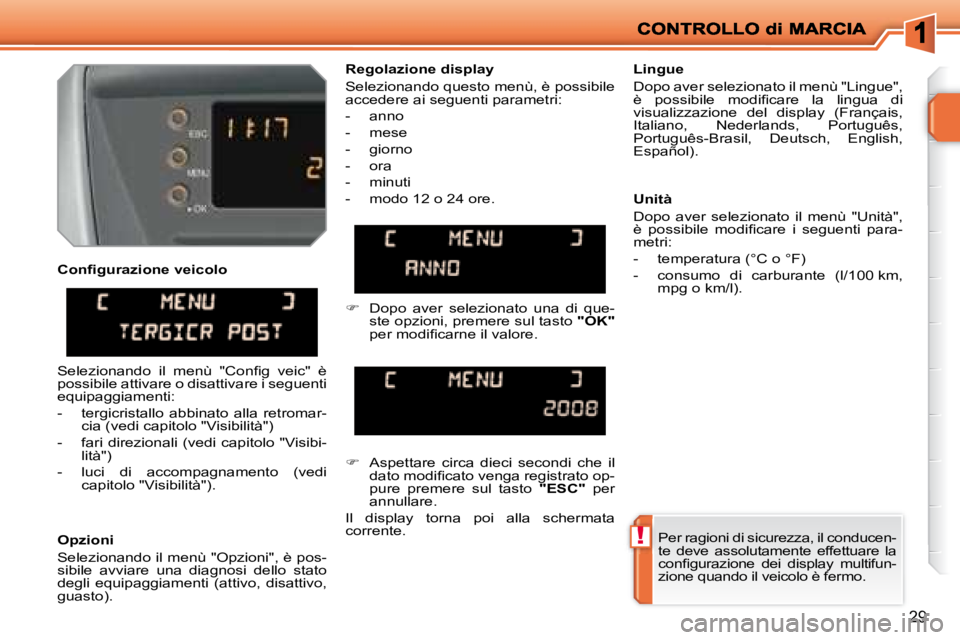

Opzioni
Selezionando il menù "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, disattivo,
guasto). Lingue
Dopo aver selezionato il menù "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Deutsch, English,
Español).
Regolazione display
Selezionando questo menù, è possibile
accedere ai seguenti parametri:
- anno
- mese
- giorno
- ora
- minuti
- modo 12 o 24 ore.
Aspettare circa dieci secondi che il
d a t o m o d i fi c a t o v e n g a r e g i s t r a t o o p -
pure premere sul tasto "ESC" per
annullare.
Il display torna poi alla schermata
corrente.
S e l e z i o n a n d o i l m e n ù " C o n fi g v e i c " è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar- cia (vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibi- lità")
- luci di accompagnamento (vedi capitolo "Visibilità").
Per ragioni di sicurezza, il conducen-
te deve assolutamente effettuare la
c o n fi g u r a z i o n e d e i d i s p l a y m u l t i f u n -
zione quando il veicolo è fermo.
Unità
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F)
- consumo di carburante (l/100 km,
mpg o km/l).
C o n fi g u r a z i o n e v e i c o l o
Dopo aver selezionato una di que-
ste opzioni, premere sul tasto "OK"
p e r m o d i fi c a r n e i l v a l o r e .
Page 27 of 255
30

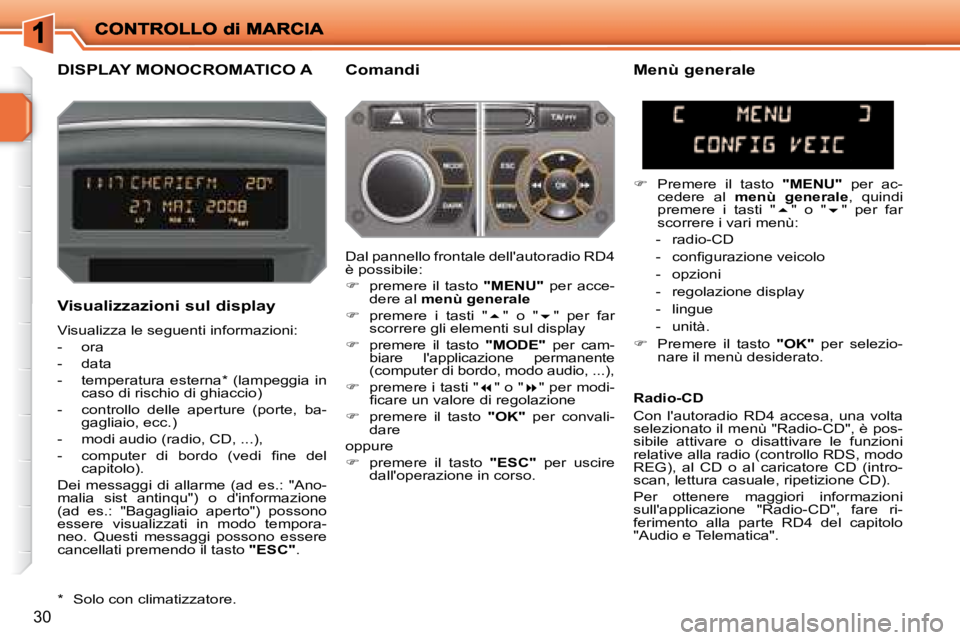

DISPLAY MONOCROMATICO A Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, ba- gagliaio, ecc.)
- modi audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l capitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .
Menù generale
Premere il tasto "MENU" per ac-
cedere al menù generale , quindi
premere i tasti " " o " " per far
scorrere i vari menù:
- radio-CD
- c o n fi g u r a z i o n e v e i c o l o
- opzioni
- regolazione display
- lingue
- unità.
Premere il tasto "OK" per selezio-
nare il menù desiderato.
Dal pannello frontale dell'autoradio RD4
è possibile:
premere il tasto "MENU" per acce-
dere al menù generale
premere i tasti " " o " " per far
scorrere gli elementi sul display
premere il tasto "MODE" per cam-
biare l'applicazione permanente
(computer di bordo, modo audio, ...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e
premere il tasto "OK" per convali-
dare
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Radio-CD
Con l'autoradio RD4 accesa, una volta
selezionato il menù "Radio-CD", è pos-
sibile attivare o disattivare le funzioni
relative alla radio (controllo RDS, modo
REG), al CD o al caricatore CD (intro-
scan, lettura casuale, ripetizione CD).
Per ottenere maggiori informazioni
sull'applicazione "Radio-CD", fare ri-
ferimento alla parte RD4 del capitolo
"Audio e Telematica".
* Solo con climatizzatore.
Page 28 of 255
!
31

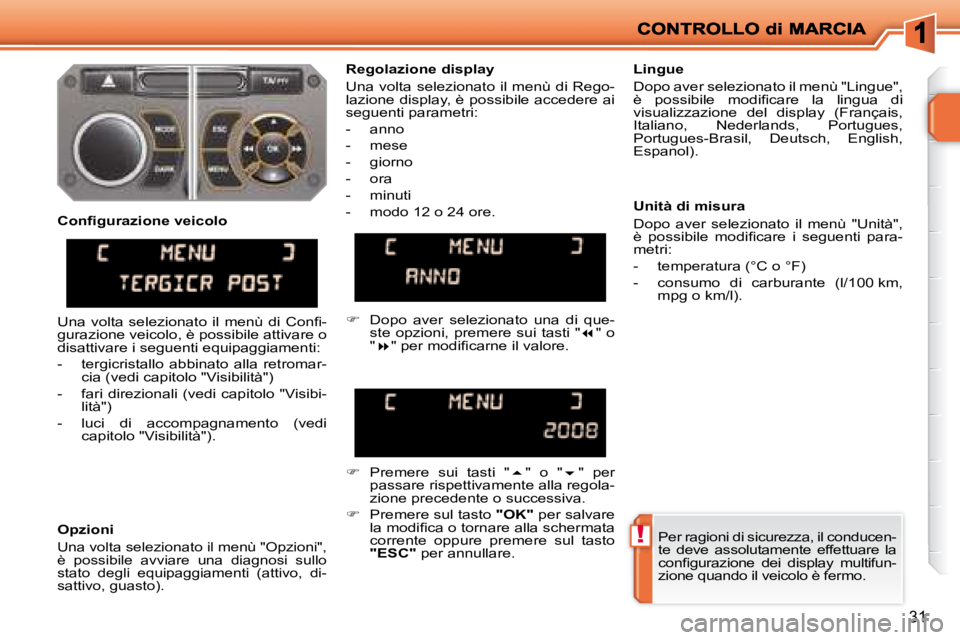

Per ragioni di sicurezza, il conducen-
te deve assolutamente effettuare la
c o n fi g u r a z i o n e d e i d i s p l a y m u l t i f u n -
zione quando il veicolo è fermo.
Regolazione display
Una volta selezionato il menù di Rego-
lazione display, è possibile accedere ai
seguenti parametri:
- anno
- mese
- giorno
- ora
- minuti
- modo 12 o 24 ore.
Lingue
Dopo aver selezionato il menù "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione del display (Français,
Italiano, Nederlands, Portugues,
Portugues-Brasil, Deutsch, English,
Espanol).
Unità di misura
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F)
- consumo di carburante (l/100 km,
mpg o km/l).
Dopo aver selezionato una di que-
ste opzioni, premere sui tasti " " o
" " p e r m o d i fi c a r n e i l v a l o r e .
Premere sui tasti " " o " " per
passare rispettivamente alla regola-
zione precedente o successiva.
Premere sul tasto "OK" per salvare
l a m o d i fi c a o t o r n a r e a l l a s c h e r m a t a
corrente oppure premere sul tasto
"ESC" per annullare.
C o n fi g u r a z i o n e v e i c o l o
Opzioni
Una volta selezionato il menù "Opzioni",
è possibile avviare una diagnosi sullo
stato degli equipaggiamenti (attivo, di-
sattivo, guasto).
U n a v o l t a s e l e z i o n a t o i l m e n ù d i C o n fi -
gurazione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibi- lità")
- luci di accompagnamento (vedi capitolo "Visibilità").
Page 29 of 255
32

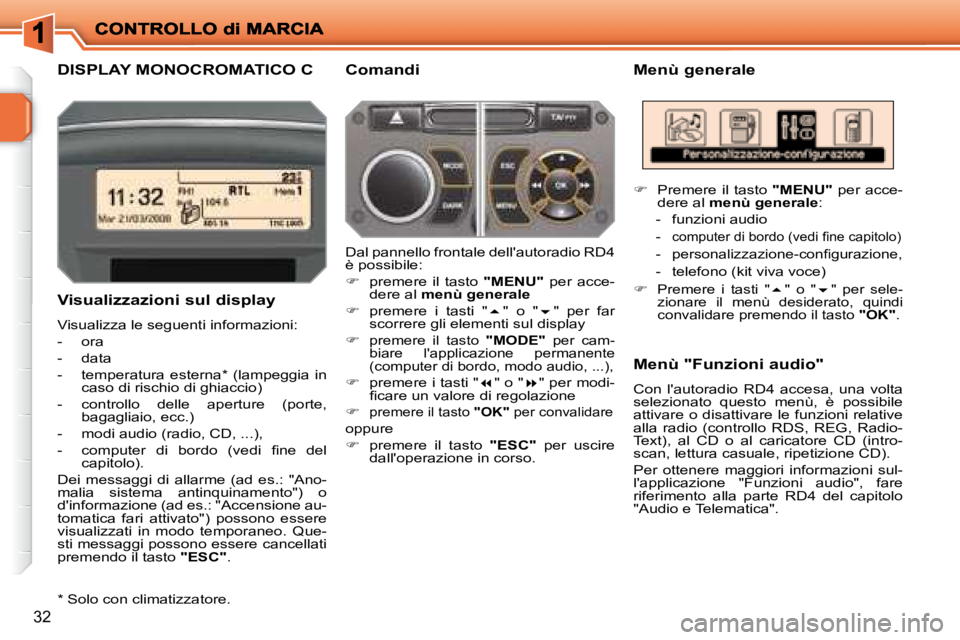

DISPLAY MONOCROMATICO C Menù generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, bagagliaio, ecc.)
- modi audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l capitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione au-
tomatica fari attivato") possono essere
visualizzati in modo temporaneo. Que-
sti messaggi possono essere cancellati
premendo il tasto "
ESC
" . Comandi
Dal pannello frontale dell'autoradio RD4
è possibile:
premere il tasto " MENU
" per acce-
dere al menù generale
premere i tasti " " o " " per far
scorrere gli elementi sul display
premere il tasto "
MODE
" per cam-
biare l'applicazione permanente
(computer di bordo, modo audio, ...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e
premere il tasto "
OK
" per convalidare
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Menù "Funzioni audio"
Con l'autoradio RD4 accesa, una volta
selezionato questo menù, è possibile
attivare o disattivare le funzioni relative
alla radio (controllo RDS, REG, Radio-
T e x t ) , a l C D o a l c a r i c a t o r e C D ( i n t r o -
scan, lettura casuale, ripetizione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Funzioni audio", fare
riferimento alla parte RD4 del capitolo
"Audio e Telematica".
* Solo con climatizzatore.
Premere il tasto "
MENU
" per acce-
dere al menù generale :
- funzioni audio
-
c o m p u t e r d i b o r d o ( v e d i fi n e c a p i t o l o )
-
p e r s o n a l i z z a z i o n e - c o n fi g u r a z i o n e,
- telefono (kit viva voce)
Premere i tasti " " o " " per sele-
zionare il menù desiderato, quindi
convalidare premendo il tasto "
OK
" .
Page 30 of 255
33

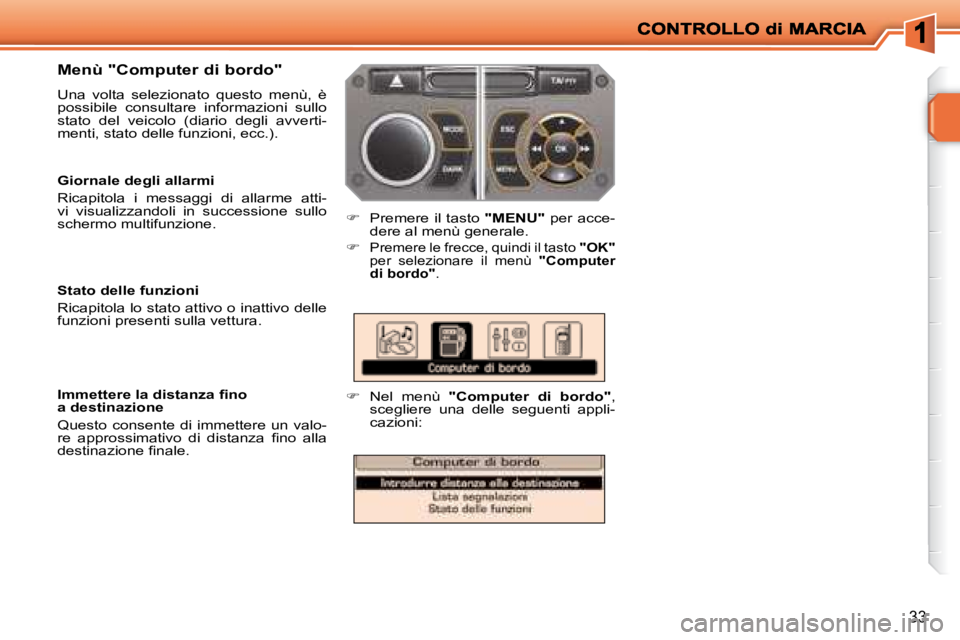

Menù "Computer di bordo"
Una volta selezionato questo menù, è
possibile consultare informazioni sullo
stato del veicolo (diario degli avverti-
menti, stato delle funzioni, ecc.).
Premere il tasto "
MENU" per acce-
dere al menù generale.
Premere le frecce, quindi il tasto "
OK "
per selezionare il menù "
Computer
di bordo
" .
Nel menù "
Computer di bordo
" ,
scegliere una delle seguenti appli-
cazioni:
I m m e t t e r e l a d i s t a n z a fi n o
a destinazione
Questo consente di immettere un valo-
r e a p p r o s s i m a t i v o d i d i s t a n z a fi n o a l l a
d e s t i n a z i o n e fi n a l e .
Stato delle funzioni
Ricapitola lo stato attivo o inattivo delle
funzioni presenti sulla vettura.
Giornale degli allarmi
Ricapitola i messaggi di allarme atti-
vi visualizzandoli in successione sullo
schermo multifunzione.
