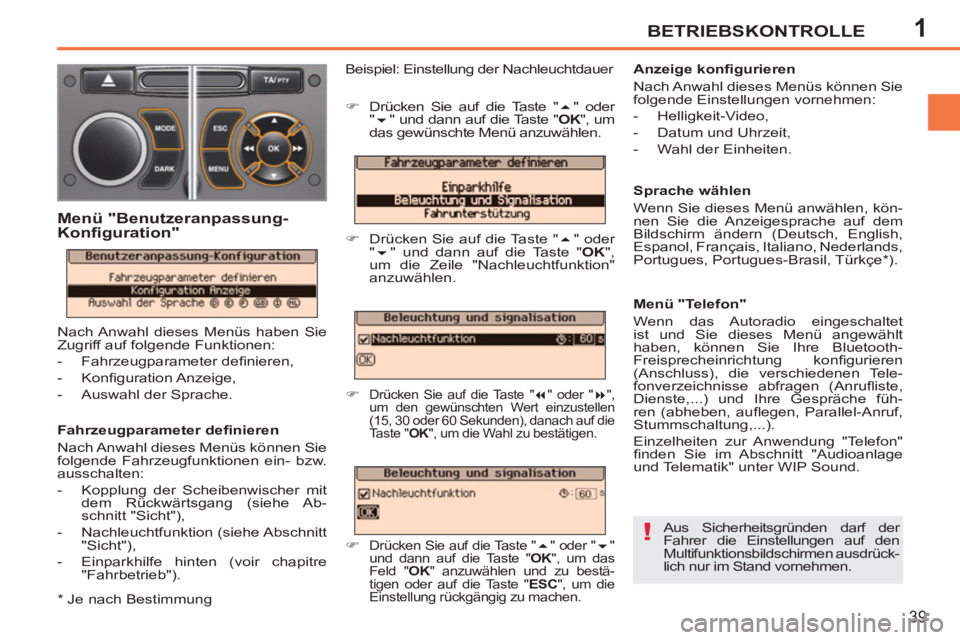

Page 41 of 248
1
!
BETRIEBSKONTROLLE
39
Fahrzeugparameter defi nieren
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt
"Sicht"),
- Einparkhilfe hinten (voir chapitre
"Fahrbetrieb").
Sprache wählen
Wenn Sie dieses Menü anwählen, kön-
nen Sie die Anzeigesprache auf dem
Bildschirm ändern (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ).
Menü "Telefon"
Wenn das Autoradio eingeschaltet
ist und Sie dieses Menü angewählt
haben, können Sie Ihre Bluetooth-
Freisprecheinrichtung konfi gurieren
(Anschluss), die verschiedenen Tele-
fonverzeichnisse abfragen (Anrufl iste,
Dienste,...) und Ihre Gespräche füh-
ren (abheben, aufl egen, Parallel-Anruf,
Stummschaltung,...).
Einzelheiten zur Anwendung "Telefon"
fi nden Sie im Abschnitt "Audioanlage
und Telematik" unter WIP Sound. Beispiel: Einstellung der Nachleuchtdauer
Menü "Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter defi nieren,
- Konfi guration Anzeige,
- Auswahl der Sprache.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü anzuwählen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
anzuwählen.
)
Drücken Sie auf die Taste "
" oder "
",
um den gewünschten Wert einzustellen
(15, 30 oder 60 Sekunden), danach auf die
Taste " OK
", um die Wahl zu bestätigen.
)
Drücken Sie auf die Taste "
" oder "
"
und dann auf die Taste " OK
", um das
Feld " OK
" anzuwählen und zu bestä-
tigen oder auf die Taste " ESC
", um die
Einstellung rückgängig zu machen.
Anzeige konfi gurieren
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen ausdrück-
lich nur im Stand vornehmen.
*
Je nach Bestimmung

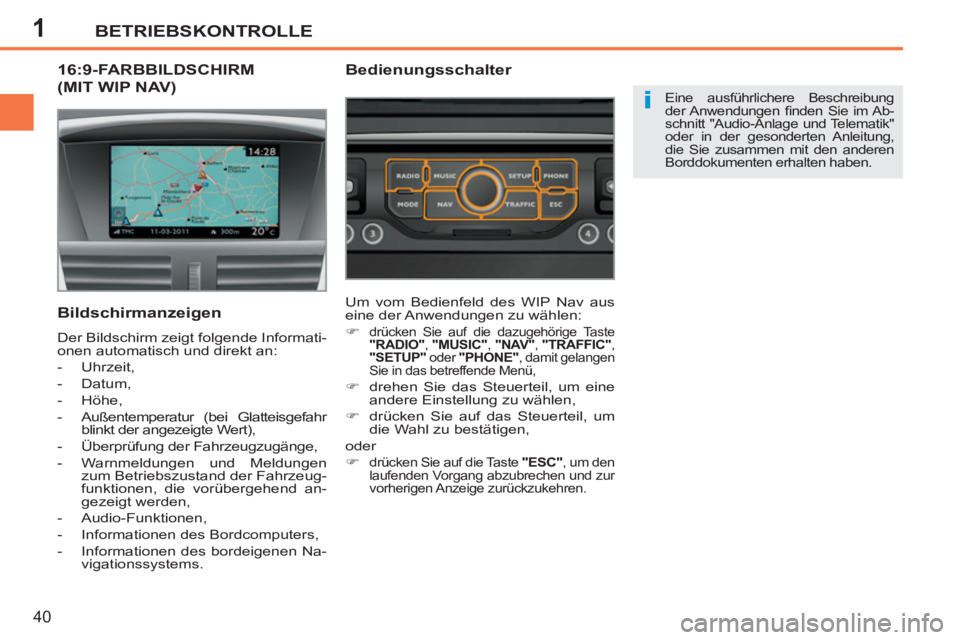

Page 42 of 248
1
i
BETRIEBSKONTROLLE
40
16:9-FARBBILDSCHIRM
(MIT WIP NAV) Eine ausführlichere Beschreibung
der Anwendungen fi nden Sie im Ab-
schnitt "Audio-Anlage und Telematik"
oder in der gesonderten Anleitung,
die Sie zusammen mit den anderen
Borddokumenten erhalten haben.
Bildschirmanzeigen
Der Bildschirm zeigt folgende Informati-
onen automatisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen
zum Betriebszustand der Fahrzeug-
funktionen, die vorübergehend an-
gezeigt werden,
- Audio-Funktionen,
- Informationen des Bordcomputers,
- Informationen des bordeigenen Na-
vigationssystems.
Bedienungsschalter
Um vom Bedienfeld des WIP Nav aus
eine der Anwendungen zu wählen:
)
drücken Sie auf die dazugehörige Taste
"RADIO"
, "MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
oder "PHONE"
, damit gelangen
Sie in das betreffende Menü,
)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,
)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder
)
drücken Sie auf die Taste "ESC"
, um den
laufenden Vorgang abzubrechen und zur
vorherigen Anzeige zurückzukehren.

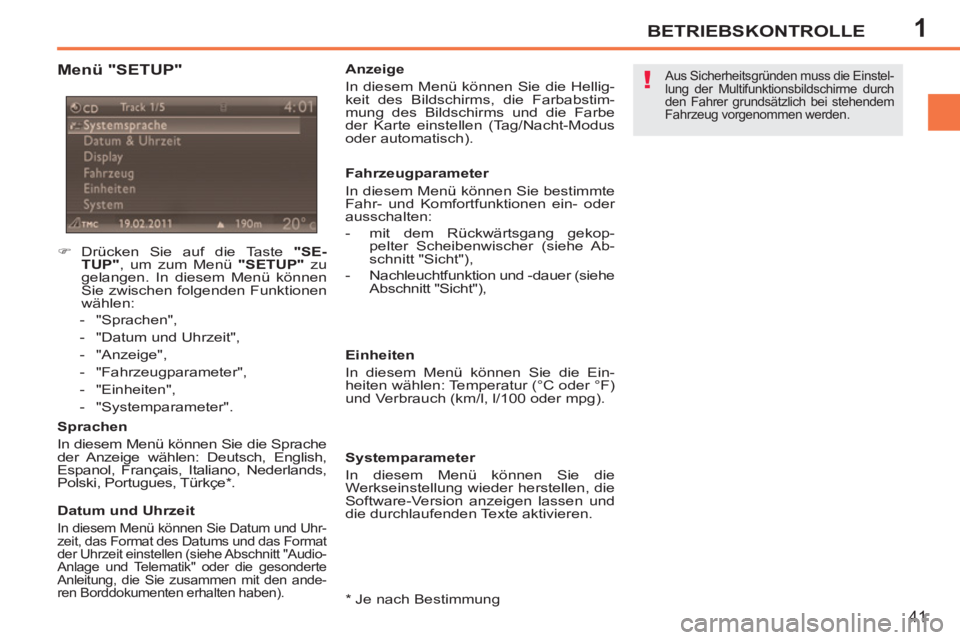

Page 43 of 248
1
!
BETRIEBSKONTROLLE
41
Menü "SETUP"
)
Drücken Sie auf die Taste "SE-
TUP"
, um zum Menü "SETUP"
zu
gelangen. In diesem Menü können
Sie zwischen folgenden Funktionen
wählen:
- "Sprachen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Fahrzeugparameter",
- "Einheiten",
- "Systemparameter".
Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .
* Je nach Bestimmung
Datum und Uhrzeit
In diesem Menü können Sie Datum und Uhr-
zeit, das Format des Datums und das Format
der Uhrzeit einstellen (siehe Abschnitt "Audio-
Anlage und Telematik" oder die gesonderte
Anleitung, die Sie zusammen mit den ande-
ren Borddokumenten erhalten haben).
Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).
Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- mit dem Rückwärtsgang gekop-
pelter Scheibenwischer (siehe Ab-
schnitt "Sicht"),
- Nachleuchtfunktion und -dauer (siehe
Abschnitt "Sicht"),
Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Verbrauch (km/l, l/100 oder mpg).
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die Einstel-
lung der Multifunktionsbildschirme durch
den Fahrer grundsätzlich bei stehendem
Fahrzeug vorgenommen werden.

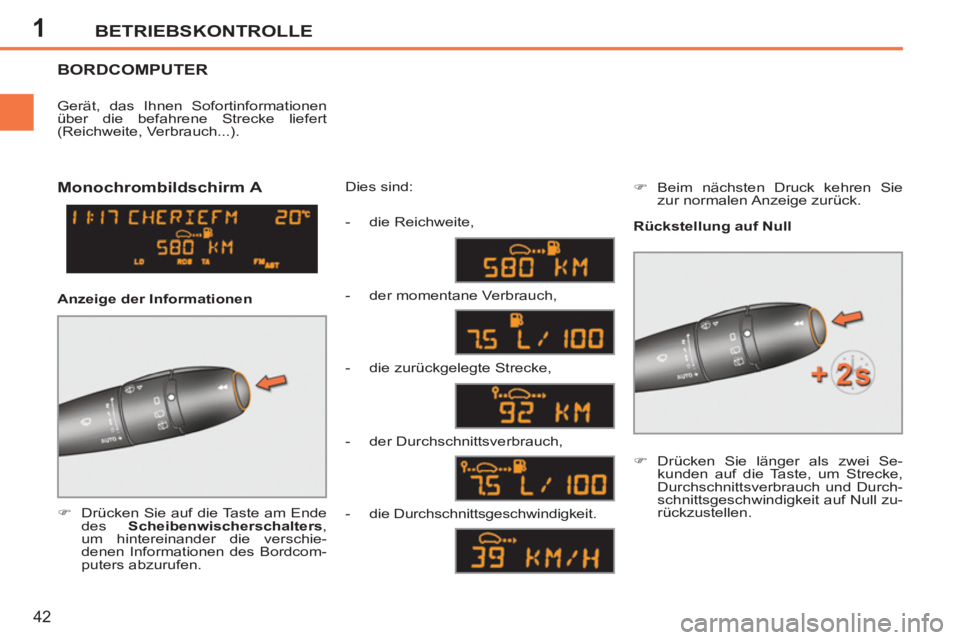

Page 44 of 248
1BETRIEBSKONTROLLE
42
BORDCOMPUTER
)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
,
um hintereinander die verschie-
denen Informationen des Bordcom-
puters abzurufen. Dies sind: Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch...).
)
Drücken Sie länger als zwei Se-
kunden auf die Taste, um Strecke,
Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit auf Null zu-
rückzustellen.
Monochrombildschirm A
Rückstellung auf Null
Anzeige der Informationen
- die Reichweite,
- der momentane Verbrauch,
- die zurückgelegte Strecke,
- der Durchschnittsverbrauch,
- die Durchschnittsgeschwindigkeit.
)
Beim nächsten Druck kehren Sie
zur normalen Anzeige zurück.

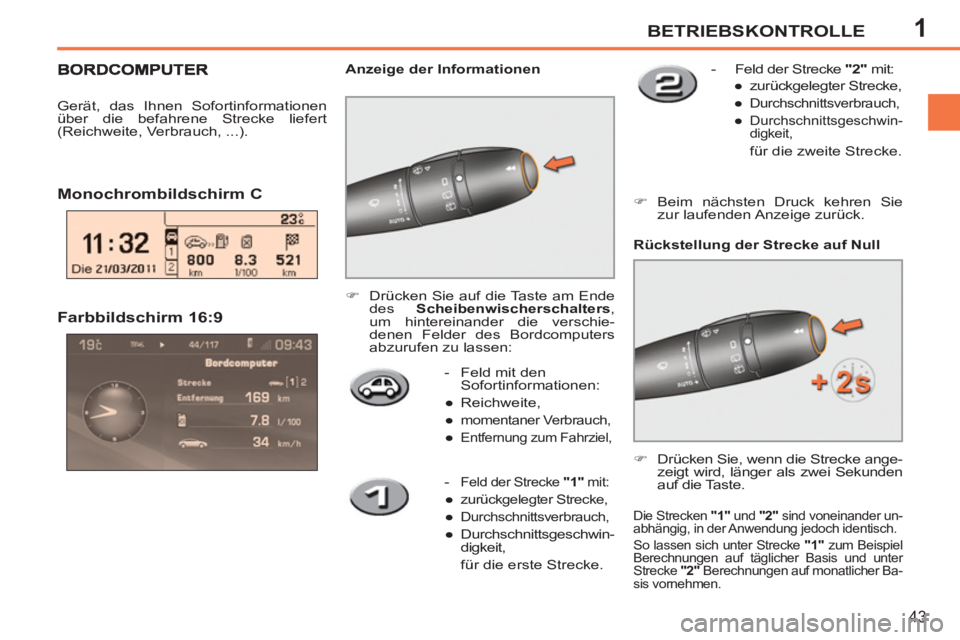

Page 45 of 248
1BETRIEBSKONTROLLE
43
Farbbildschirm 16:9
- Feld mit den
Sofortinformationen:
●
Reichweite,
●
momentaner Verbrauch,
●
Entfernung zum Fahrziel,
Rückstellung der Strecke auf Null
Monochrombildschirm C
)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
,
um hintereinander die verschie-
denen Felder des Bordcomputers
abzurufen zu lassen:
Anzeige der Informationen
)
Drücken Sie, wenn die Strecke ange-
zeigt wird, länger als zwei Sekunden
auf die Taste.
-
Feld der Strecke "1"
mit:
●
zurückgelegter Strecke,
●
Durchschnittsverbrauch,
●
Durchschnittsgeschwin-
digkeit,
für die erste Strecke.
- Feld der Strecke "2"
mit:
●
zurückgelegter Strecke,
●
Durchschnittsverbrauch,
●
Durchschnittsgeschwin-
digkeit,
für die zweite Strecke.
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch, ...).
Die Strecken "1"
und " 2"
sind voneinander un-
abhängig, in der Anwendung jedoch identisch.
So lassen sich unter Strecke "1"
zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2"
Berechnungen auf monatlicher Ba-
sis vornehmen.
)
Beim nächsten Druck kehren Sie
zur laufenden Anzeige zurück.

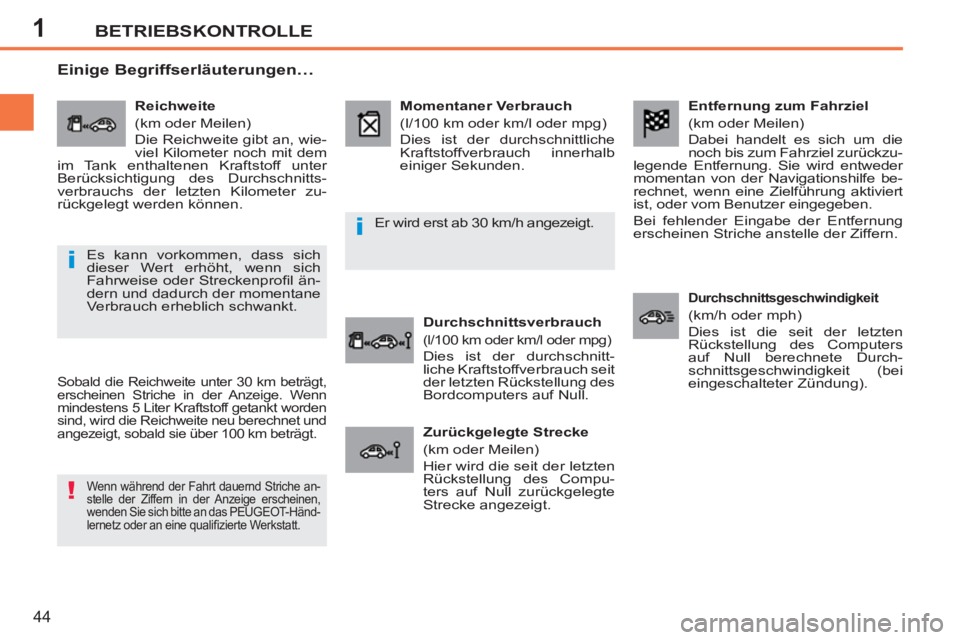

Page 46 of 248
1
i
i
!
BETRIEBSKONTROLLE
44
Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die
noch bis zum Fahrziel zurückzu-
legende Entfernung. Sie wird entweder
momentan von der Navigationshilfe be-
rechnet, wenn eine Zielführung aktiviert
ist, oder vom Benutzer eingegeben.
Bei fehlender Eingabe der Entfernung
erscheinen Striche anstelle der Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten
Rückstellung des Computers
auf Null berechnete Durch-
schnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wie-
viel Kilometer noch mit dem
im Tank enthaltenen Kraftstoff unter
Berücksichtigung des Durchschnitts-
verbrauchs der letzten Kilometer zu-
rückgelegt werden können.
Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnittliche
Kraftstoffverbrauch innerhalb
einiger Sekunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnitt-
liche Kraftstoffverbrauch seit
der letzten Rückstellung des
Bordcomputers auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegte
Strecke angezeigt.
Einige Begriffserläuterungen…
Sobald die Reichweite unter 30 km beträgt,
erscheinen Striche in der Anzeige. Wenn
mindestens 5 Liter Kraftstoff getankt worden
sind, wird die Reichweite neu berechnet und
angezeigt, sobald sie über 100 km beträgt.
Wenn während der Fahrt dauernd Striche an-
stelle der Ziffern in der Anzeige erscheinen,
wenden Sie sich bitte an das PEUGEOT-Händ-
lernetz oder an eine qualifi zierte Werkstatt.
Er wird erst ab 30 km/h angezeigt.
Es kann vorkommen, dass sich
dieser Wert erhöht, wenn sich
Fahrweise oder Streckenprofi l än-
dern und dadurch der momentane
Verbrauch erheblich schwankt.
Page 47 of 248
2BORDKOMFORT
45
BELÜFTUNG
Aufbereitung der Luft
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginne-
re, je nachdem, welche Einstellungen
der Fahrer vorgenommen hat:
- direkt (bei geöffnetem Frischluftein-
lass),
- über den Heizkreislauf (bei einge-
schalteter Heizung),
- über ein Kühlsystem (bei einge-
schalteter Klimaanlage). Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.
Lufteinlass
Die im Fahrzeuginnenraum zirkulie-
rende Luft wird gefi ltert. Es handelt
sich dabei entweder um Frischluft, die
von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe he-
reinströmt, oder um Innenluft, die um-
gewälzt wird.
Bedienungsfeld
Die Regler des Belüftungssystems be-
fi nden sich im Bedienungsfeld A
an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
-
Abtauen und Abtrocknen der Scheiben,
- Einstellung der manuellen oder au-
tomatischen Klimaanlage.
Luftverteilung
1.
Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe
2.
Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben
3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen
4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen
5.
Luftaustritte im vorderen Fußraum
6.
Luftaustritte im hinteren Fußraum

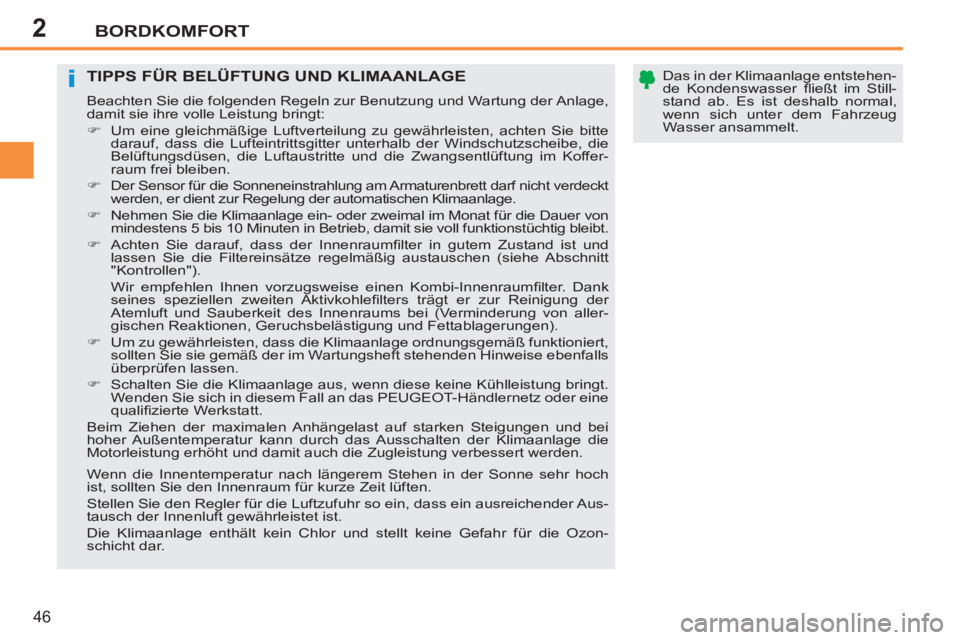

Page 48 of 248
2
i
BORDKOMFORT
46
Das in der Klimaanlage entstehen-
de Kondenswasser fl ießt im Still-
stand ab. Es ist deshalb normal,
wenn sich unter dem Fahrzeug
Wasser ansammelt.
TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:
)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Koffer-
raum frei bleiben.
)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht verdeckt
werden, er dient zur Regelung der automatischen Klimaanlage.
)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von
mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
)
Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt
"Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank
seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung der
Atemluft und Sauberkeit des Innenraums bei (Verminderung von aller-
gischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls
überprüfen lassen.
)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die
Motorleistung erhöht und damit auch die Zugleistung verbessert werden.
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender Aus-
tausch der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozon-
schicht dar.
Page 49 of 248
2BORDKOMFORT
47
HEIZUNG/BELÜFTUNG
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung MANUELLE KLIMAANLAGE
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung
Page 50 of 248

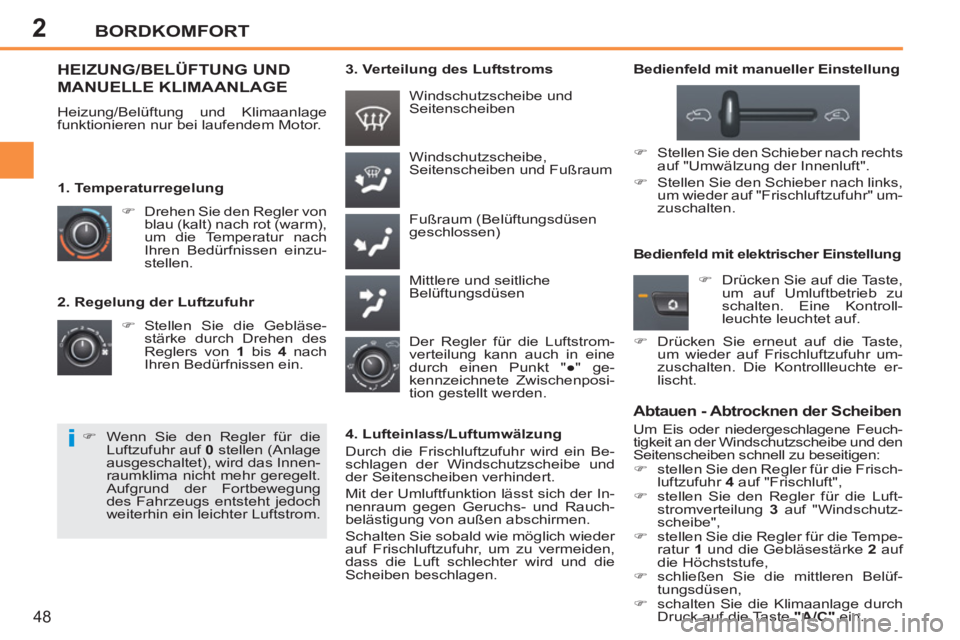

2
i
BORDKOMFORT
48
2. Regelung der Luftzufuhr
)
Stellen Sie die Gebläse-
stärke durch Drehen des
Reglers von 1
bis 4
nach
Ihren Bedürfnissen ein. Windschutzscheibe,
Seitenscheiben und Fußraum
Fußraum (Belüftungsdüsen
geschlossen)
Mittlere und seitliche
Belüftungsdüsen
)
Drehen Sie den Regler von
blau (kalt) nach rot (warm),
um die Temperatur nach
Ihren Bedürfnissen einzu-
stellen.
Windschutzscheibe und
Seitenscheiben
1. Temperaturregelung
Der Regler für die Luftstrom-
verteilung kann auch in eine
durch einen Punkt "●" ge-
kennzeichnete Zwischenposi-
tion gestellt werden.
HEIZUNG/BELÜFTUNG UND
MANUELLE KLIMAANLAGE
Heizung/Belüftung und Klimaanlage
funktionieren nur bei laufendem Motor.
Bedienfeld mit manueller Einstellung
4. Lufteinlass/Luftumwälzung
Durch die Frischluftzufuhr wird ein Be-
schlagen der Windschutzscheibe und
der Seitenscheiben verhindert.
Mit der Umluftfunktion lässt sich der In-
nenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Schalten Sie sobald wie möglich wieder
auf Frischluftzufuhr, um zu vermeiden,
dass die Luft schlechter wird und die
Scheiben beschlagen.
Bedienfeld mit elektrischer Einstellung
Abtauen - Abtrocknen der Scheiben
Um Eis oder niedergeschlagene Feuch-
tigkeit an der Windschutzscheibe und den
Seitenscheiben schnell zu beseitigen:
)
stellen Sie den Regler für die Frisch-
luftzufuhr 4
auf "Frischluft",
)
stellen Sie den Regler für die Luft-
stromverteilung 3
auf "Windschutz-
scheibe",
)
stellen Sie die Regler für die Tempe-
ratur 1
und die Gebläsestärke 2
auf
die Höchststufe,
)
schließen Sie die mittleren Belüf-
tungsdüsen,
)
schalten Sie die Klimaanlage durch
Druck auf die Taste "A/C"
ein.
)
Wenn Sie den Regler für die
Luftzufuhr auf 0
stellen (Anlage
ausgeschaltet), wird das Innen-
raumklima nicht mehr geregelt.
Aufgrund der Fortbewegung
des Fahrzeugs entsteht jedoch
weiterhin ein leichter Luftstrom.
3. Verteilung des Luftstroms
)
Stellen Sie den Schieber nach rechts
auf "Umwälzung der Innenluft".
)
Stellen Sie den Schieber nach links,
um wieder auf "Frischluftzufuhr" um-
zuschalten.
)
Drücken Sie auf die Taste,
um auf Umluftbetrieb zu
schalten. Eine Kontroll-
leuchte leuchtet auf.
)
Drücken Sie erneut auf die Taste,
um wieder auf Frischluftzufuhr um-
zuschalten. Die Kontrollleuchte er-
lischt.
