PEUGEOT 207 2011 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 207, Model: PEUGEOT 207 2011Pages: 248, PDF Size: 8.71 MB
Page 21 of 248
1O CONTROLO de FUNCIONAMENTO
19

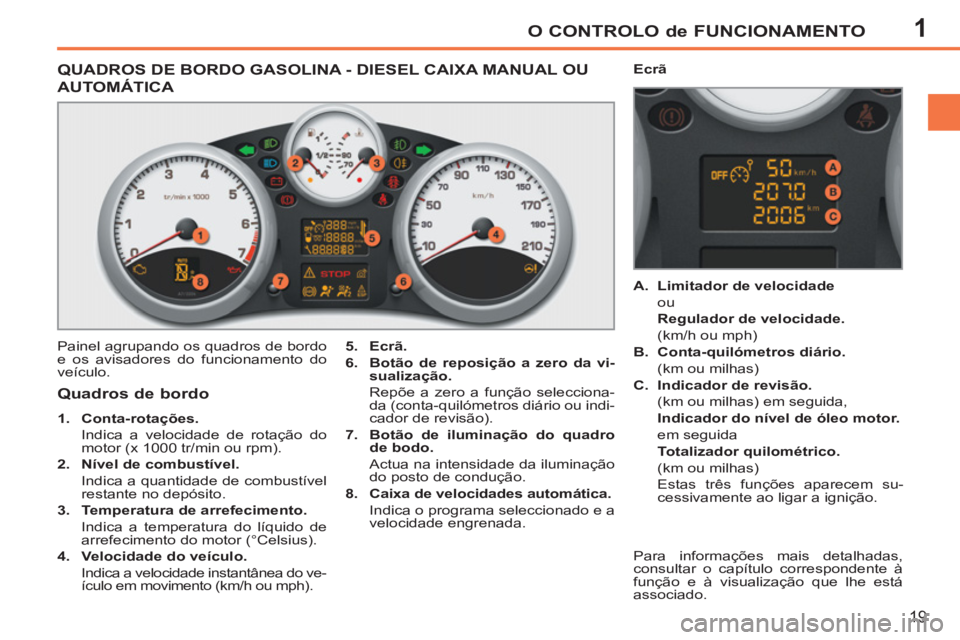

QUADROS DE BORDO GASOLINA - DIESEL CAIXA MANUAL OU
AUTOMÁTIC
A
Painel agrupando os quadros de bordo
e os avisadores do funcionamento do
veículo.
5.
Ecrã.
6.
Botão de reposição a zero da vi-
sualização.
Repõe a zero a função selecciona-
da (conta-quilómetros diário ou indi-
cador de revisão).
7.
Botão de iluminação do quadro
de bodo.
Actua na intensidade da iluminação
do posto de condução.
8.
Caixa de velocidades
automática.
Indica o programa seleccionado e a
velocidade engrenada.
Quadros de bordo
1.
Conta-rotações.
Indica a velocidade de rotação do
motor (x 1000 tr/min ou rpm).
2.
Nível de combustível.
Indica a quantidade de combustível
restante no depósito.
3.
Temperatura de arrefecimento.
Indica a temperatura do líquido de
arrefecimento do motor (°Celsius).
4.
Velocidade do veículo.
Indica a velocidade instantânea do ve-
ículo em movimento (km/h ou mph).
A.
Limitador de velocidade
ou
Regulador de velocidade.
(km/h ou mph)
B.
Conta-quilómetros diário.
(km ou milhas)
C.
Indicador de revisão.
(km ou milhas) em seguida,
Indicador do nível de óleo motor.
em seguida
Totalizador quilométrico.
(km ou milhas)
Estas três funções aparecem su-
cessivamente ao ligar a ignição.
Ecrã
Para informações mais detalhadas,
consultar o capítulo correspondente à
função e à visualização que lhe está
associado.
Page 22 of 248
1
!
O CONTROLO de FUNCIONAMENTO
20

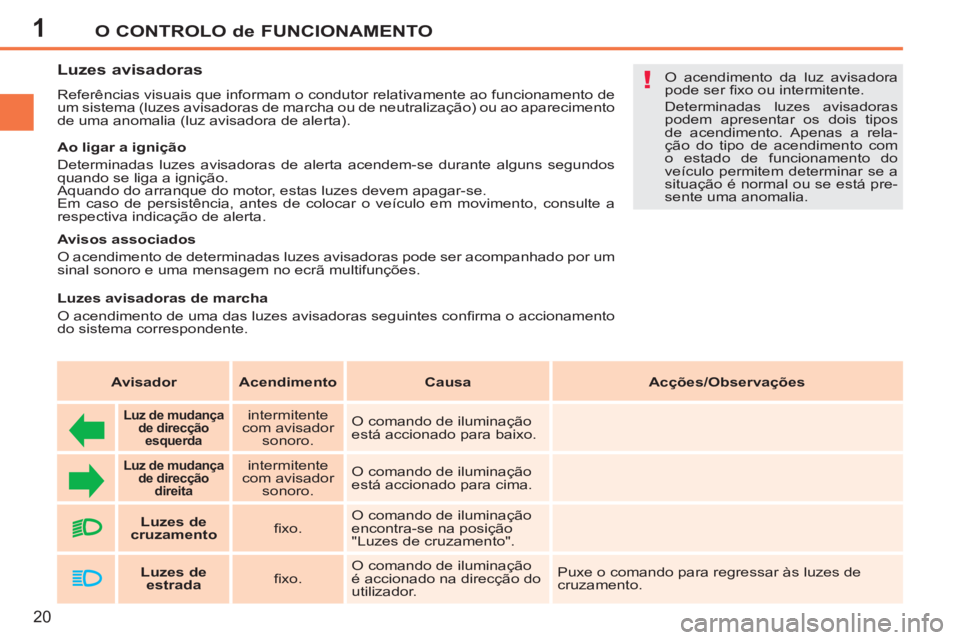

Luzes avisadoras
Referências visuais que informam o condutor relativamente ao funcionamento de
um sistema (luzes avisadoras de marcha ou de neutralização) ou ao aparecimento
de uma anomalia (luz avisadora de alerta).
Ao ligar a ignição
Determinadas luzes avisadoras de alerta acendem-se durante alguns segundos
quando se liga a ignição.
Aquando do arranque do motor, estas luzes devem apagar-se.
Em caso de persistência, antes de colocar o veículo em movimento, consulte a
respectiva indicação de alerta.
Avisos associados
O acendimento de determinadas luzes avisadoras pode ser acompanhado por um
sinal sonoro e uma mensagem no ecrã multifunções. O acendimento da luz avisadora
pode ser fi xo ou intermitente.
Determinadas luzes avisadoras
podem apresentar os dois tipos
de acendimento. Apenas a rela-
ção do tipo de acendimento com
o estado de funcionamento do
veículo permitem determinar se a
situação é normal ou se está pre-
sente uma anomalia.
Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confi rma o accionamento
do sistema correspondente.
Avisador
Acendimento
Causa
Acções/Observações
Luz de mudança
de direcção
esquerda
intermitente
com avisador
sonoro. O comando de iluminação
está accionado para baixo.
Luz de mudança
de direcção
direita
intermitente
com avisador
sonoro. O comando de iluminação
está accionado para cima.
Luzes de
cruzamento
fi xo. O comando de iluminação
encontra-se na posição
"Luzes de cruzamento".
Luzes de
estrada
fi xo. O comando de iluminação
é accionado na direcção do
utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Page 23 of 248
1O CONTROLO de FUNCIONAMENTO
21
Avisador
Acendimento
Causa
Acções/Observações
Luzes de
nevoeiro
dianteiras
fi xo. As luzes de nevoeiro
dianteiras encontram-se
accionadas. Rode o anel do comando duas vezes para trás
para desactivar as luzes de nevoeiro.
Luzes de
nevoeiro
traseiras
fi xo. As luzes traseiras de
nevoeiro encontram-se
accionados. Rode o anel do comando para trás para
desactivar as luzes de nevoeiro.
Pré-
aquecimento
motor Diesel
fi xo. O contactor encontra-se na
2ª posição (Contacto) Aguarde a extinção antes de efectuar o arranque.
A duração de visualização é determinada pelas
condições climáticas.
Travão de
estacionamento
fi xo. O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma
incorrecta. Desengrene o travão de estacionamento para
apagar o avisador; pé no pedal do travão.
Respeite as instruções de segurança.
Para mais informações sobre o travão de
estacionamento, consulte o capítulo "Condução".
Page 24 of 248
1O CONTROLO de FUNCIONAMENTO
22

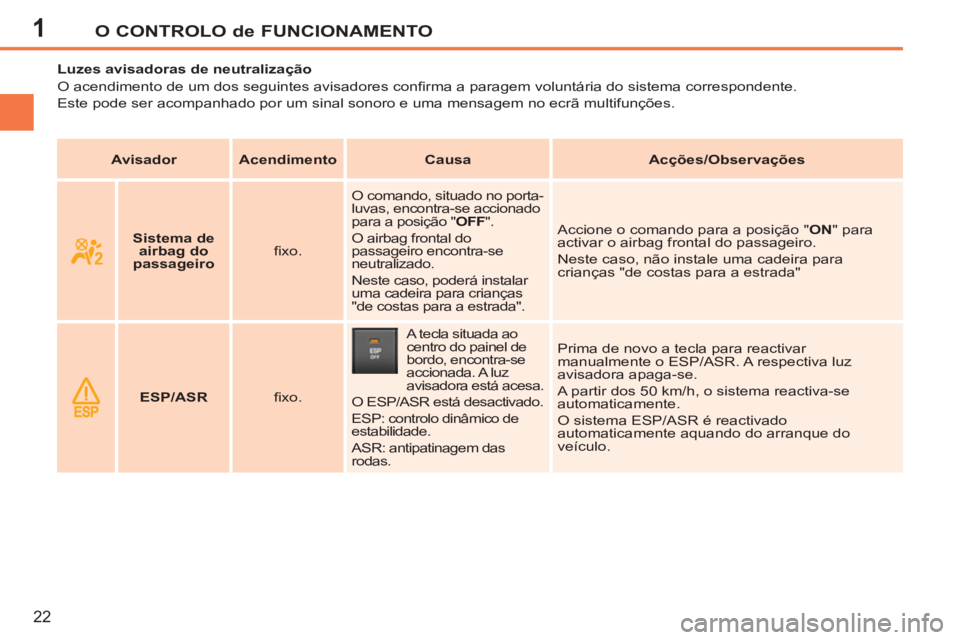

Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confi rma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
airbag do
passageiro
fi xo. O comando, situado no porta-
luvas, encontra-se accionado
para a posição " OFF
".
O airbag frontal do
passageiro encontra-se
neutralizado.
Neste caso, poderá instalar
uma cadeira para crianças
"de costas para a estrada". Accione o comando para a posição " ON
" para
activar o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para
crianças "de costas para a estrada"
ESP/ASR
fi xo. A tecla situada ao
centro do painel de
bordo, encontra-se
accionada. A luz
avisadora está acesa.
O ESP/ASR está desactivado.
ESP: controlo dinâmico de
estabilidade.
ASR: antipatinagem das
rodas. Prima de novo a tecla para reactivar
manualmente o ESP/ASR. A respectiva luz
avisadora apaga-se.
A partir dos 50 km/h, o sistema reactiva-se
automaticamente.
O sistema ESP/ASR é reactivado
automaticamente aquando do arranque do
veículo.
Page 25 of 248
1
!
O CONTROLO de FUNCIONAMENTO
23

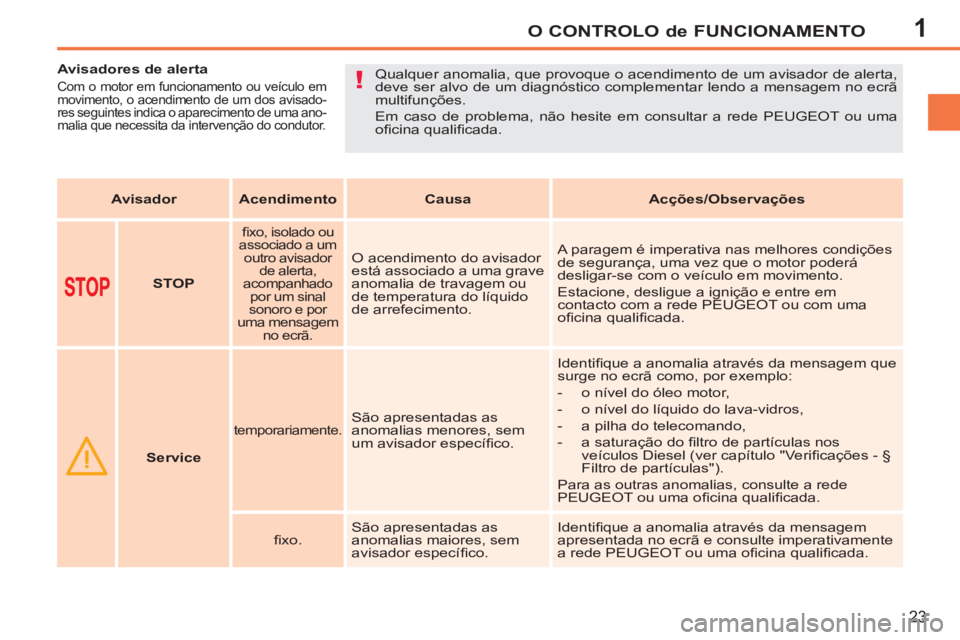

Avisadores de alerta
Com o motor em funcionamento ou veículo em
movimento, o acendimento de um dos avisado-
res seguintes indica o aparecimento de uma ano-
malia que necessita da intervenção do condutor. Qualquer anomalia, que provoque o acendimento de um avisador de alerta,
deve ser alvo de um diagnóstico complementar lendo a mensagem no ecrã
multifunções.
Em caso de problema, não hesite em consultar a rede PEUGEOT ou uma
ofi cina qualifi cada.
Avisador
Acendimento
Causa
Acções/Observações
STOP
fi xo, isolado ou
associado a um
outro avisador
de alerta,
acompanhado
por um sinal
sonoro e por
uma mensagem
no ecrã.
O acendimento do avisador
está associado a uma grave
anomalia de travagem ou
de temperatura do líquido
de arrefecimento. A paragem é imperativa nas melhores condições
de segurança, uma vez que o motor poderá
desligar-se com o veículo em movimento.
Estacione, desligue a ignição e entre em
contacto com a rede PEUGEOT ou com uma
ofi cina qualifi cada.
Service
temporariamente.
São apresentadas as
anomalias menores, sem
um avisador específi co. Identifi que a anomalia através da mensagem que
surge no ecrã como, por exemplo:
- o nível do óleo motor,
- o nível do líquido do lava-vidros,
- a pilha do telecomando,
- a saturação do fi ltro de partículas nos
veículos Diesel (ver capítulo "Verifi cações - §
Filtro de partículas").
Para as outras anomalias, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.
fi xo. São apresentadas as
anomalias maiores, sem
avisador específi co. Identifi que a anomalia através da mensagem
apresentada no ecrã e consulte imperativamente
a rede PEUGEOT ou uma ofi cina qualifi cada.
Page 26 of 248

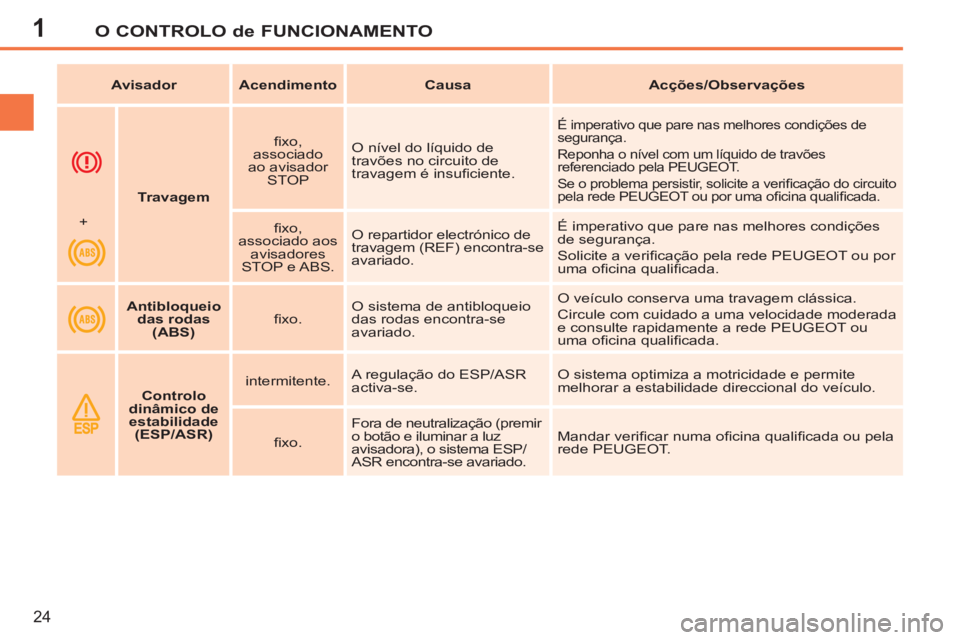

1O CONTROLO de FUNCIONAMENTO
24
Travagem
fi xo,
associado
ao avisador
STOP O nível do líquido de
travões no circuito de
travagem é insufi ciente.
É imperativo que pare nas melhores condições de
segurança.
Reponha o nível com um líquido de travões
referenciado pela PEUGEOT.
Se o problema persistir, solicite a verifi cação do circuito
pela rede PEUGEOT ou por uma ofi cina qualifi cada.
+
fi xo,
associado aos
avisadores
STOP e ABS. O repartidor electrónico de
travagem (REF) encontra-se
avariado. É imperativo que pare nas melhores condições
de segurança.
Solicite a verifi cação pela rede PEUGEOT ou por
uma ofi cina qualifi cada.
Avisador
Acendimento
Causa
Acções/Observações
Antibloqueio
das rodas
(ABS)
fi xo. O sistema de antibloqueio
das rodas encontra-se
avariado. O veículo conserva uma travagem clássica.
Circule com cuidado a uma velocidade moderada
e consulte rapidamente a rede PEUGEOT ou
uma ofi cina qualifi cada.
Controlo
dinâmico de
estabilidade
(ESP/ASR)
intermitente. A regulação do ESP/ASR
activa-se. O sistema optimiza a motricidade e permite
melhorar a estabilidade direccional do veículo.
fi xo. Fora de neutralização (premir
o botão e iluminar a luz
avisadora), o sistema ESP/
ASR encontra-se avariado. Mandar verifi car numa ofi cina qualifi cada ou pela
rede PEUGEOT.
Page 27 of 248

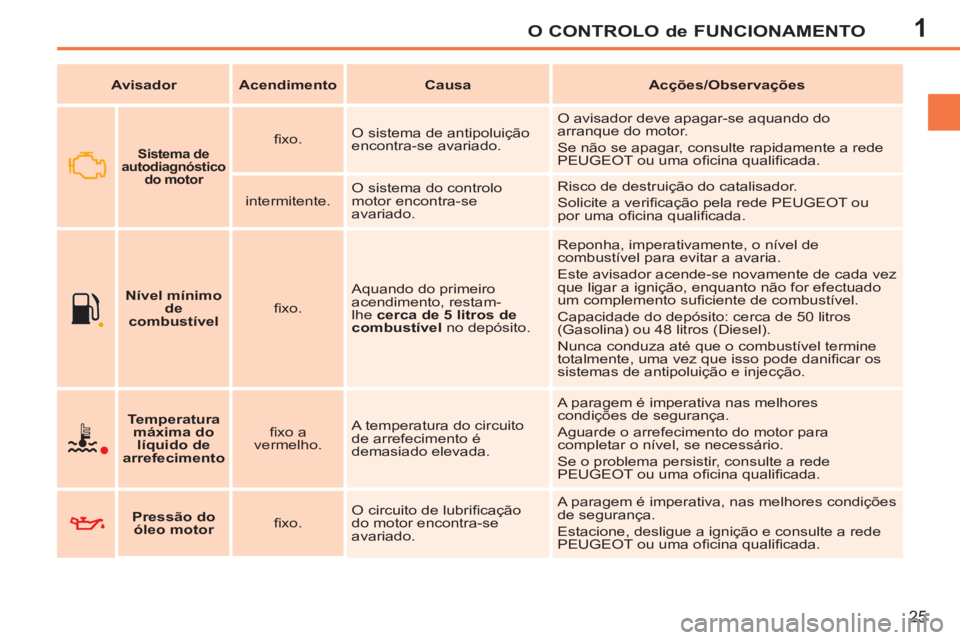

1O CONTROLO de FUNCIONAMENTO
25
Avisador
Acendimento
Causa
Acções/Observações
Temperatura
máxima do
líquido de
arrefecimento
fi xo a
vermelho. A temperatura do circuito
de arrefecimento é
demasiado elevada. A paragem é imperativa nas melhores
condições de segurança.
Aguarde o arrefecimento do motor para
completar o nível, se necessário.
Se o problema persistir, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.
Pressão do
óleo motor
fi xo. O circuito de lubrifi cação
do motor encontra-se
avariado. A paragem é imperativa, nas melhores condições
de segurança.
Estacione, desligue a ignição e consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.
Sistema de
autodiagnóstico
do motor
fi xo. O sistema de antipoluição
encontra-se avariado. O avisador deve apagar-se aquando do
arranque do motor.
Se não se apagar, consulte rapidamente a rede
PEUGEOT ou uma ofi cina qualifi cada.
intermitente. O sistema do controlo
motor encontra-se
avariado. Risco de destruição do catalisador.
Solicite a verifi cação pela rede PEUGEOT ou
por uma ofi cina qualifi cada.
Nível mínimo
de
combustível
fi xo. Aquando do primeiro
acendimento, restam-
lhe cerca de 5 litros de
combustível
no depósito. Reponha, imperativamente, o nível de
combustível para evitar a avaria.
Este avisador acende-se novamente de cada vez
que ligar a ignição, enquanto não for efectuado
um complemento sufi ciente de combustível.
Capacidade do depósito: cerca de 50 litros
(Gasolina) ou 48 litros (Diesel).
Nunca conduza até que o combustível termine
totalmente, uma vez que isso pode danifi car os
sistemas de antipoluição e injecção.
Page 28 of 248

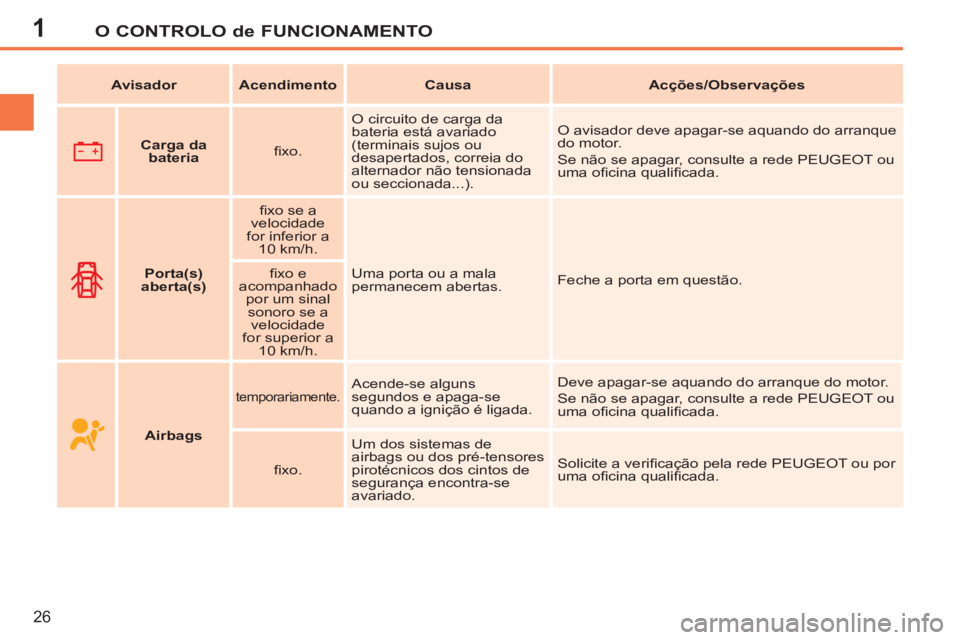

1O CONTROLO de FUNCIONAMENTO
26
Carga da
bateria
fi xo. O circuito de carga da
bateria está avariado
(terminais sujos ou
desapertados, correia do
alternador não tensionada
ou seccionada...). O avisador deve apagar-se aquando do arranque
do motor.
Se não se apagar, consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.
Porta(s)
aberta(s)
fi xo se a
velocidade
for inferior a
10 km/h.
Uma porta ou a mala
permanecem abertas. Feche a porta em questão.
fi xo e
acompanhado
por um sinal
sonoro se a
velocidade
for superior a
10 km/h.
Avisador
Acendimento
Causa
Acções/Observações
Airbags
temporariamente.
Acende-se alguns
segundos e apaga-se
quando a ignição é ligada. Deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.
fi xo. Um dos sistemas de
airbags ou dos pré-tensores
pirotécnicos dos cintos de
segurança encontra-se
avariado. Solicite a verifi cação pela rede PEUGEOT ou por
uma ofi cina qualifi cada.
Page 29 of 248

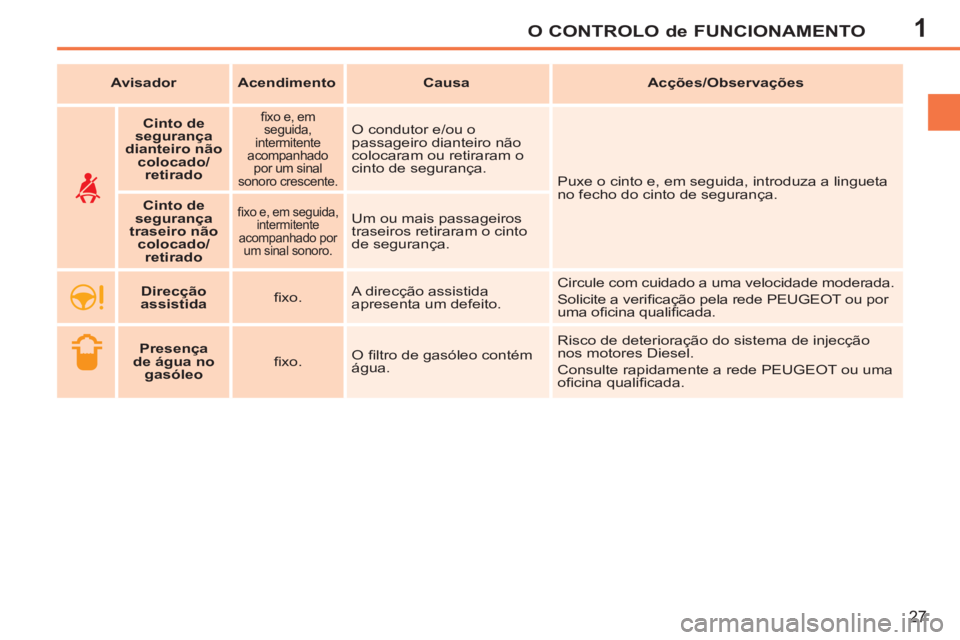

1O CONTROLO de FUNCIONAMENTO
27
Cinto de
segurança
dianteiro não
colocado/
retirado
fi xo e, em
seguida,
intermitente
acompanhado
por um sinal
sonoro crescente.
O condutor e/ou o
passageiro dianteiro não
colocaram ou retiraram o
cinto de segurança.
Puxe o cinto e, em seguida, introduza a lingueta
no fecho do cinto de segurança.
Cinto de
segurança
traseiro não
colocado/
retirado
fi xo e, em seguida,
intermitente
acompanhado por
um sinal sonoro.
Um ou mais passageiros
traseiros retiraram o cinto
de segurança.
Direcção
assistida
fi xo. A direcção assistida
apresenta um defeito. Circule com cuidado a uma velocidade moderada.
Solicite a verifi cação pela rede PEUGEOT ou por
uma ofi cina qualifi cada.
Presença
d
e
água
n
o
gasóleo
fi xo. O fi ltro de gasóleo contém
água. Risco de deterioração do sistema de injecção
nos motores Diesel.
Consulte rapidamente a rede PEUGEOT ou uma
ofi cina qualifi cada.
Avisador
Acendimento
Causa
Acções/Observações
Page 30 of 248
1O CONTROLO de FUNCIONAMENTO
28

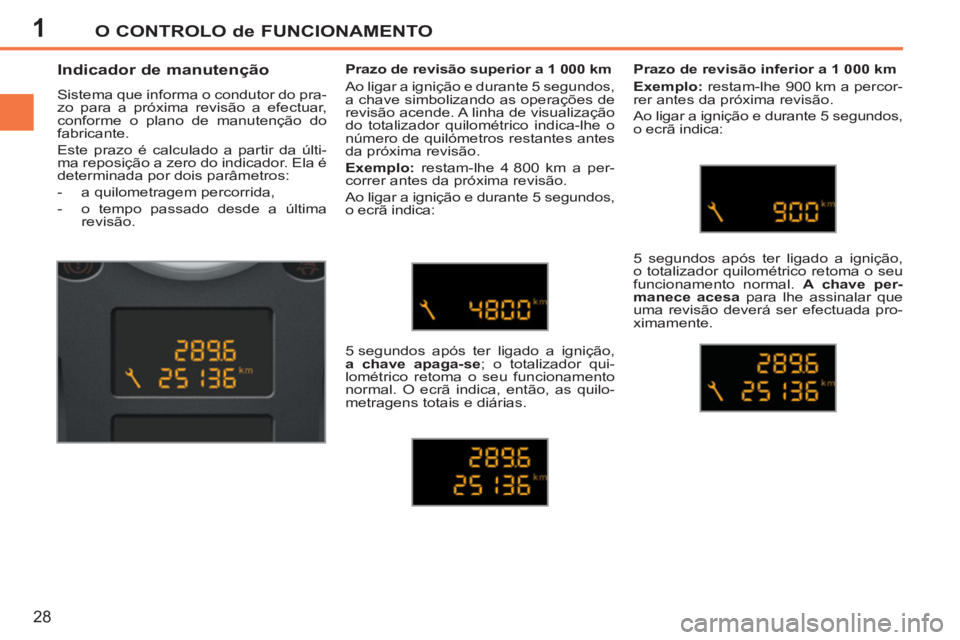

Indicador de manutenção
Sistema que informa o condutor do pra-
zo para a próxima revisão a efectuar,
conforme o plano de manutenção do
fabricante.
Este prazo é calculado a partir da últi-
ma reposição a zero do indicador. Ela é
determinada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado desde a última
revisão.
Prazo de revisão superior a 1 000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização
do totalizador quilométrico indica-lhe o
número de quilómetros restantes antes
da próxima revisão.
Exemplo:
restam-lhe 4 800 km a per-
correr antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
a chave apaga-se
; o totalizador qui-
lométrico retoma o seu funcionamento
normal. O ecrã indica, então, as quilo-
metragens totais e diárias.
Prazo de revisão inferior a 1 000 km
Exemplo:
restam-lhe 900 km a percor-
rer antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece acesa
para lhe assinalar que
uma revisão deverá ser efectuada pro-
ximamente.
