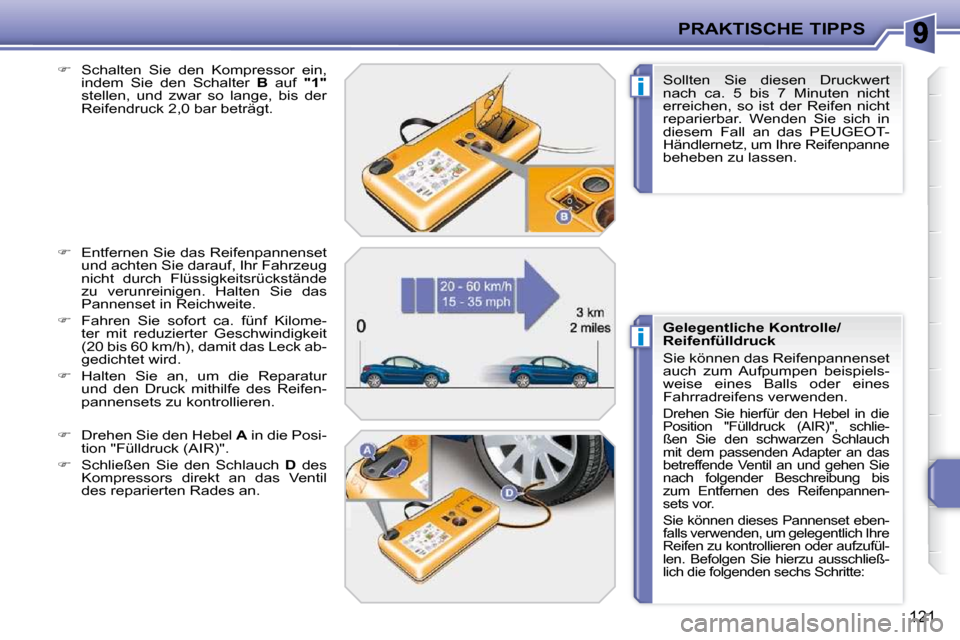

PRAKTISCHE TIPPS
121

 Schalten Sie den Kompressor ein,
indem Sie den Schalter B auf "1"
stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.

 Entfernen Sie das Reifenpannenset
und achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

 Fahren Sie sofort ca. fünf Kilome-
ter mit reduzierter Geschwindigkeit
(20 bis 60 km/h), damit das Leck ab-
gedichtet wird.

 Halten Sie an, um die Reparatur
und den Druck mithilfe des Reifen-
pannensets zu kontrollieren.

 Drehen Sie den Hebel A in die Posi-
tion "Fülldruck (AIR)".

 Schließen Sie den Schlauch D des
Kompressors direkt an das Ventil
des reparierten Rades an. Sollten Sie diesen Druckwert
nach ca. 5 bis 7 Minuten nicht
erreichen, so ist der Reifen nicht
reparierbar. Wenden Sie sich in
diesem Fall an das PEUGEOT-
Händlernetz, um Ihre Reifenpanne
beheben zu lassen.
Gelegentliche Kontrolle/
Reifenfülldruck
Sie können das Reifenpannenset
auch zum Aufpumpen beispiels-
weise eines Balls oder eines
Fahrradreifens verwenden.
Drehen Sie hierfür den Hebel in die
Position "Fülldruck (AIR)", schlie-
ßen Sie den schwarzen Schlauch
mit dem passenden Adapter an das
betreffende Ventil an und gehen Sie
nach folgender Beschreibung bis
zum Entfernen des Reifenpannen-
sets vor.
Sie können dieses Pannenset eben-
falls verwenden, um gelegentlich Ihre
Reifen zu kontrollieren oder aufzufül-
len. Befolgen Sie hierzu ausschließ-
lich die folgenden sechs Schritte:

!
!
PRAKTISCHE TIPPS
122

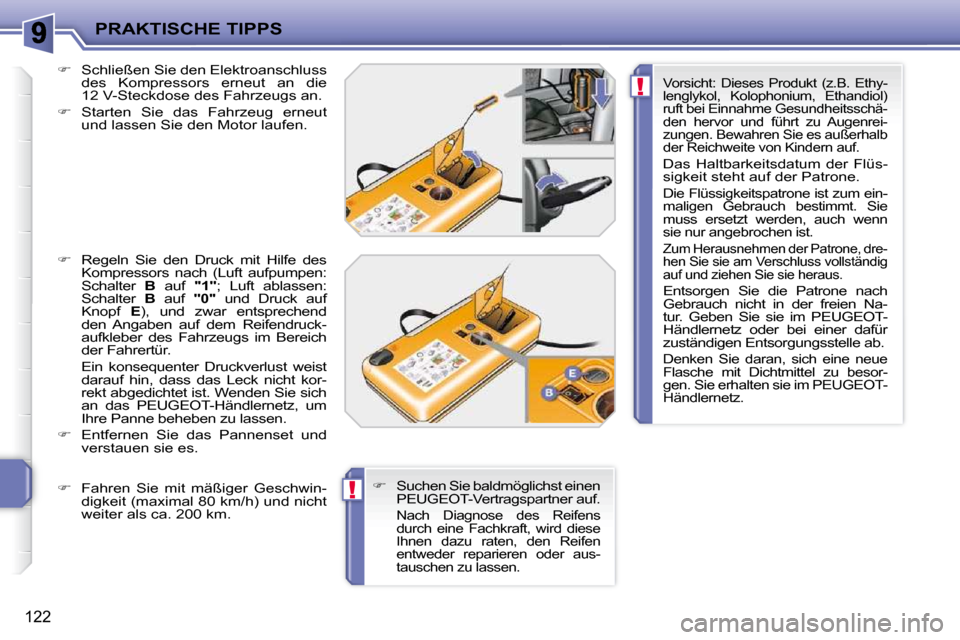

 Schließen Sie den Elektroanschluss
des Kompressors erneut an die
12 V-Steckdose des Fahrzeugs an.

 Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.

 Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B auf "1" ; Luft ablassen:
Schalter B auf "0" und Druck auf
Knopf E ), und zwar entsprechend
den Angaben auf dem Reifendruck-
aufkleber des Fahrzeugs im Bereich
der Fahrertür.
Ein konsequenter Druckverlust weist darauf hin, dass das Leck nicht kor-
rekt abgedichtet ist. Wenden Sie sich
an das PEUGEOT-Händlernetz, um
Ihre Panne beheben zu lassen.

 Entfernen Sie das Pannenset und
verstauen sie es. Vorsicht: Dieses Produkt (z.B. Ethy-
lenglykol, Kolophonium, Ethandiol)
ruft bei Einnahme Gesundheitsschä-
den hervor und führt zu Augenrei-
zungen. Bewahren Sie es außerhalb
der Reichweite von Kindern auf.
Das Haltbarkeitsdatum der Flüs-
sigkeit steht auf der Patrone.
Die Flüssigkeitspatrone ist zum ein-
maligen Gebrauch bestimmt. Sie
muss ersetzt werden, auch wenn
sie nur angebrochen ist.
Zum Herausnehmen der Patrone, dre-
hen Sie sie am Verschluss vollständig
auf und ziehen Sie sie heraus.
Entsorgen Sie die Patrone nach
Gebrauch nicht in der freien Na-
tur. Geben Sie sie im PEUGEOT-
Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue
Flasche mit Dichtmittel zu besor-
gen. Sie erhalten sie im PEUGEOT-
Händlernetz.

 Suchen Sie baldmöglichst einen
PEUGEOT-Vertragspartner auf.
Nach Diagnose des Reifens durch eine Fachkraft, wird diese
Ihnen dazu raten, den Reifen
entweder reparieren oder aus-
tauschen zu lassen.

 Fahren Sie mit mäßiger Geschwin-
digkeit (maximal 80 km/h) und nicht
weiter als ca. 200 km.

i
PRAKTISCHE TIPPS
123

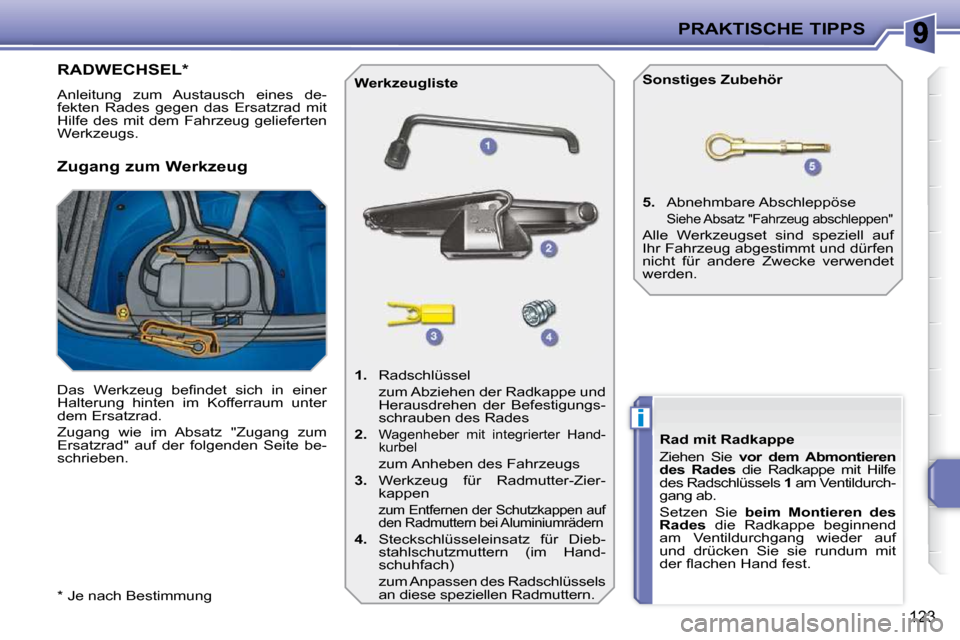

* Je nach Bestimmung
RADWECHSEL *
Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.
Zugang zum Werkzeug
Das Werkzeug befi ndet sich in einer
Halterung hinten im Kofferraum unter
dem Ersatzrad.
Zugang wie im Absatz "Zugang zum
Ersatzrad" auf der folgenden Seite be-
schrieben. Werkzeugliste

1. Radschlüssel
zum Abziehen der Radkappe und Herausdrehen der Befestigungs-
schrauben des Rades

2.
Wagenheber mit integrierter Hand-
kurbel
zum Anheben des Fahrzeugs

3. Werkzeug für Radmutter-Zier-
kappen
zum Entfernen der Schutzkappen auf den Radmuttern bei Aluminiumrädern

4. Steckschlüsseleinsatz für Dieb-
stahlschutzmuttern (im Hand-
schuhfach)
zum Anpassen des Radschlüssels an diese speziellen Radmuttern.
5. Abnehmbare Abschleppöse
Siehe Absatz "Fahrzeug abschleppen"
Alle Werkzeugset sind speziell auf
Ihr Fahrzeug abgestimmt und dürfen
nicht für andere Zwecke verwendet
werden.
Sonstiges Zubehör
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren
des Rades die Radkappe mit Hilfe
des Radschlüssels 1 am Ventildurch-
gang ab.
Setzen Sie beim Montieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf
und drücken Sie sie rundum mit
der fl achen Hand fest.

i
i
PRAKTISCHE TIPPS
124
Zugang zum Ersatzrad
Das Ersatzrad (Stahlnotrad) befi ndet
sich im Kofferraum unter dem Boden.
Zugang:

 Schließen Sie das Dach.

 Öffnen Sie den Kofferraum.

 Schlagen Sie den Bodenbelag zurück.
Befestigung des Ersatzrads
(Stahlnotrad)
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage feststellen, dass die
Unterlegscheiben beim Festziehen
der Schrauben keinen Kontakt mit
dem Notrad haben. Das Rad wird
durch den konischen Druck der
einzelnen Schrauben gehalten.
Rad entnehmen

 Lösen Sie den Haltegurt und nehmen
Sie ihn ab.

 Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

 Nehmen Sie das Rad aus dem Kof-
ferraum.
Rad verstauen

 Verstauen Sie das Ersatzrad wieder
an seinem Platz.

 Bringen Sie den Haltegurt wieder an
und ziehen Sie ihn fest.

 Schlagen Sie den Bodenbelag des
Kofferraums wieder um.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-
netzes repariert werden.

i
PRAKTISCHE TIPPS
125

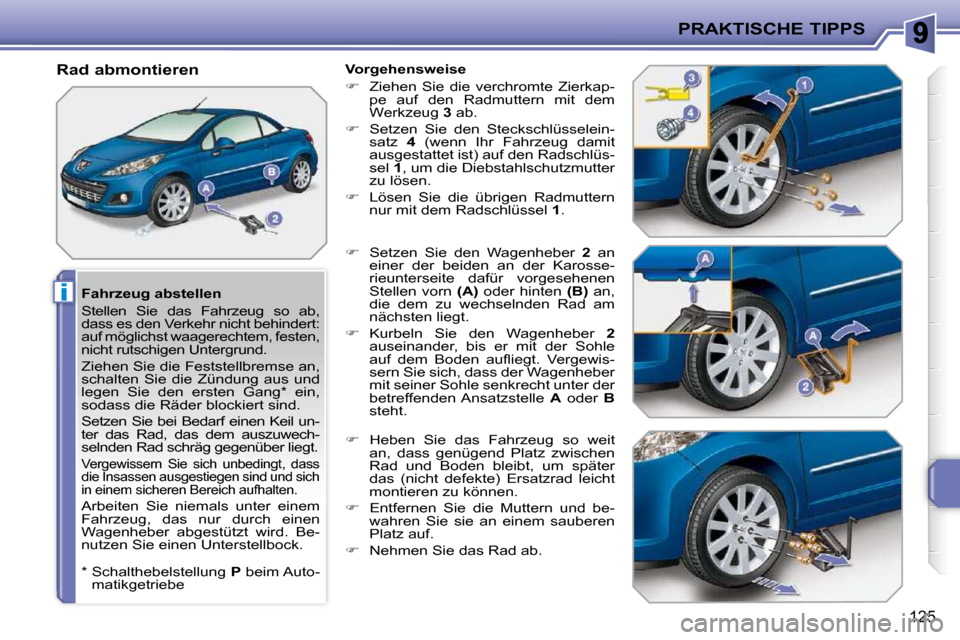

Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behindert:
auf möglichst waagerechtem, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang * ein,
sodass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil un-
ter das Rad, das dem auszuwech-
selnden Rad schräg gegenüber liegt.
Vergewissern Sie sich unbedingt, dass
die Insassen ausgestiegen sind und sich
in einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird. Be-
nutzen Sie einen Unterstellbock.
Rad abmontieren
Vorgehensweise

 Ziehen Sie die verchromte Zierkap-
pe auf den Radmuttern mit dem
Werkzeug 3 ab.

 Setzen Sie den Steckschlüsselein-
satz 4 (wenn Ihr Fahrzeug damit
ausgestattet ist) auf den Radschlüs-
sel 1 , um die Diebstahlschutzmutter
zu lösen.

 Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 .

 Setzen Sie den Wagenheber 2 an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn (A) oder hinten (B) an,
die dem zu wechselnden Rad am
nächsten liegt.

 Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle
auf dem Boden aufl iegt. Vergewis-
sern Sie sich, dass der Wagenheber
mit seiner Sohle senkrecht unter der
betreffenden Ansatzstelle A oder B
steht.

 Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

 Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

 Nehmen Sie das Rad ab.
* Schalthebelstellung P beim Auto-
matikgetriebe

i
PRAKTISCHE TIPPS
126

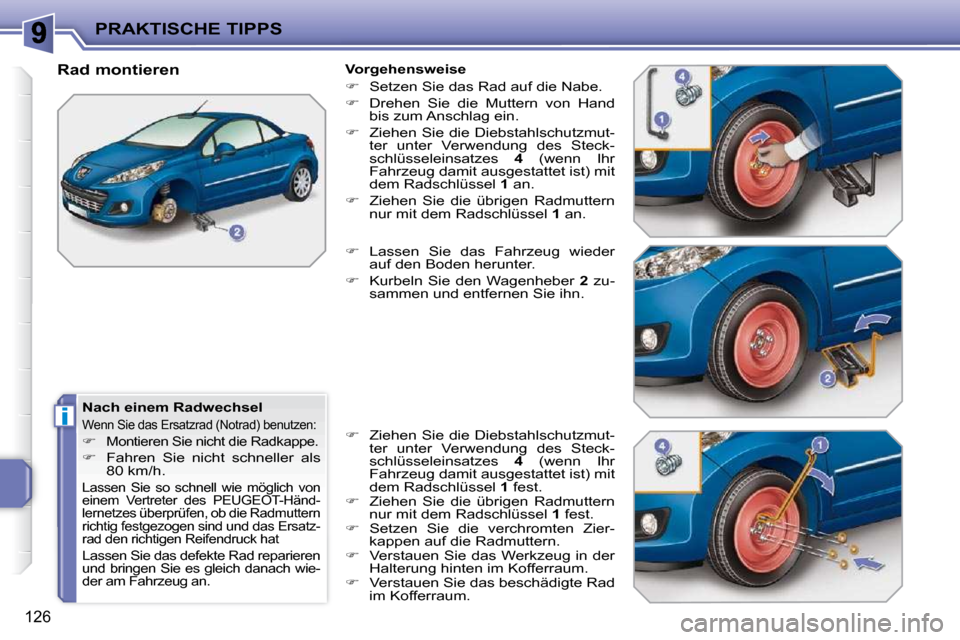

Nach einem Radwechsel
Wenn Sie das Ersatzrad (Notrad) benutzen:

 Montieren Sie nicht die Radkappe.

 Fahren Sie nicht schneller als
80 km/h.
Lassen Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-Händ-
lernetzes überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatz-
rad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach wie-
der am Fahrzeug an.
Rad montieren Vorgehensweise

 Setzen Sie das Rad auf die Nabe.

 Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 (wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1 an.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 an.

 Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

 Kurbeln Sie den Wagenheber 2 zu-
sammen und entfernen Sie ihn.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 (wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1 fest.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 fest.

 Setzen Sie die verchromten Zier-
kappen auf die Radmuttern.

 Verstauen Sie das Werkzeug in der
Halterung hinten im Kofferraum.

 Verstauen Sie das beschädigte Rad
im Kofferraum.

i
i
PRAKTISCHE TIPPS
127

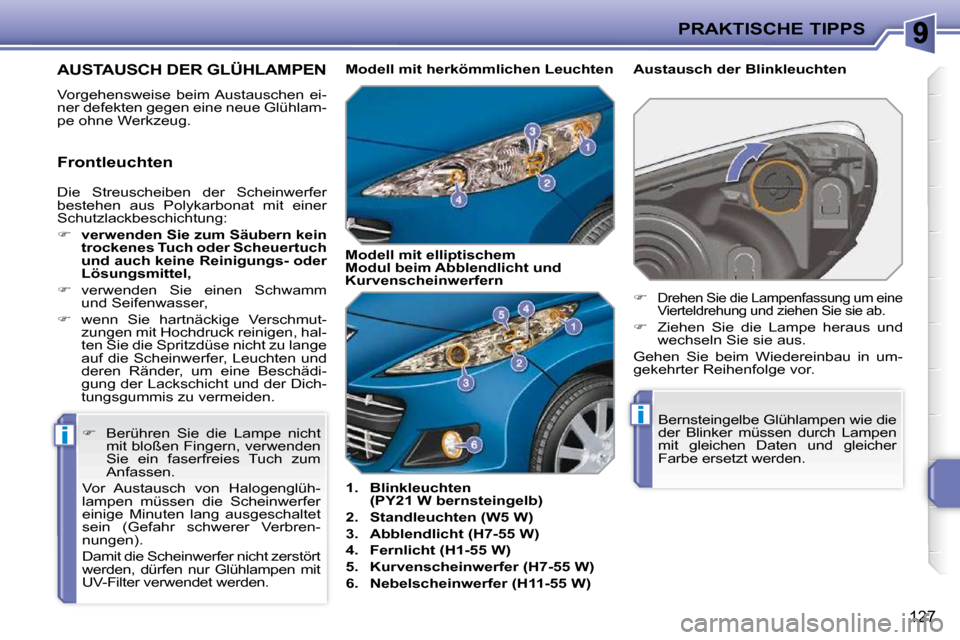

AUSTAUSCH DER GLÜHLAMPEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Glühlam-
pe ohne Werkzeug.
1. Blinkleuchten
(PY21 W bernsteingelb)

2. Standleuchten (W5 W)

3. Abblendlicht (H7-55 W)

4. Fernlicht (H1-55 W)

5. Kurvenscheinwerfer (H7-55 W)

6. Nebelscheinwerfer (H11-55 W) Austausch der Blinkleuchten

 Berühren Sie die Lampe nicht
mit bloßen Fingern, verwenden
Sie ein faserfreies Tuch zum
Anfassen.
Vor Austausch von Halogenglüh-
lampen müssen die Scheinwerfer
einige Minuten lang ausgeschaltet
sein (Gefahr schwerer Verbren-
nungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden. Modell mit herkömmli
chen Leuchten
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:

 verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,

 verwenden Sie einen Schwamm
und Seifenwasser,

 wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen, hal-
ten Sie die Spritzdüse nicht zu lange
auf die Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädi-
gung der Lackschicht und der Dich-
tungsgummis zu vermeiden. Modell mit elliptischem
Modul beim Abblendlicht und
Kurvenscheinwerfern
Frontleuchten

PRAKTISCHE TIPPS
128

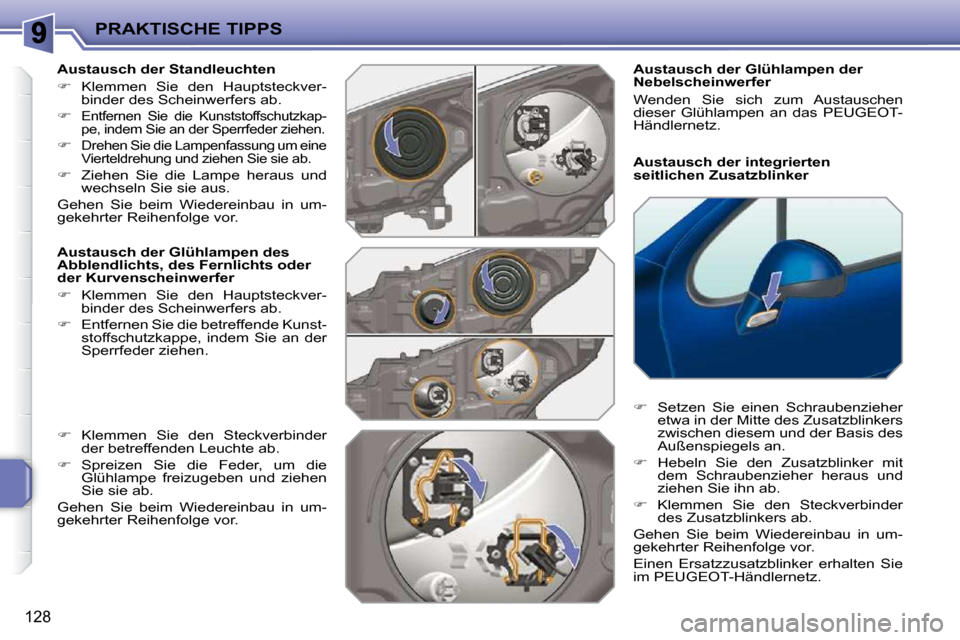

Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen
dieser Glühlampen an das PEUGEOT-
Händlernetz.

 Setzen Sie einen Schraubenzieher
etwa in der Mitte des Zusatzblinkers
zwischen diesem und der Basis des
Außenspiegels an.

 Hebeln Sie den Zusatzblinker mit
dem Schraubenzieher heraus und
ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzzusatzblinker erhalten Sie
im PEUGEOT-Händlernetz.
Austausch der Standleuchten

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.


Entfernen Sie die Kunststoffschutzkap-
pe, indem Sie an der Sperrfeder ziehen.

 Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die betreffende Kunst-
stoffschutzkappe, indem Sie an der
Sperrfeder ziehen.

 Klemmen Sie den Steckverbinder
der betreffenden Leuchte ab.

 Spreizen Sie die Feder, um die
Glühlampe freizugeben und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

i
PRAKTISCHE TIPPS
129

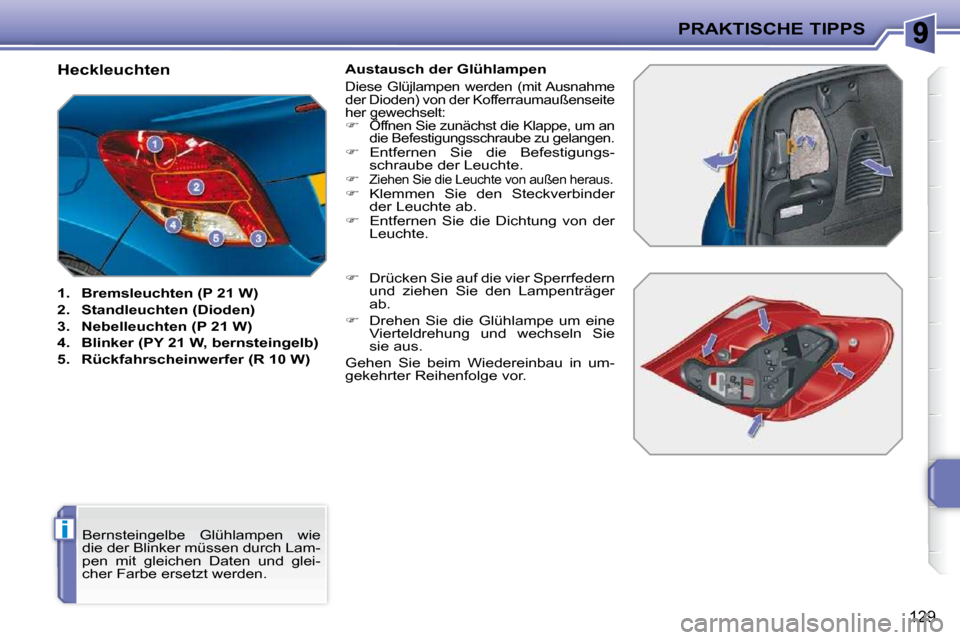

Heckleuchten

1. Bremsleuchten (P 21 W)

2. Standleuchten (Dioden)

3. Nebelleuchten (P 21 W)

4. Blinker (PY 21 W, bernsteingelb)

5. Rückfahrscheinwerfer (R 10 W) Austausch der Glühlampen
Diese Glüjlampen werden (mit Ausnahme
der Dioden) von der Kofferraumaußenseite
her gewechselt:

 Öffnen Sie zunächst die Klappe, um an
die Befestigungsschraube zu gelangen.

 Entfernen Sie die Befestigungs-
schraube der Leuchte.


Ziehen Sie die Leuchte von außen heraus.
 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Dichtung von der
Leuchte.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger
ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch Lam-
pen mit gleichen Daten und glei-
cher Farbe ersetzt werden.

!
PRAKTISCHE TIPPS
130

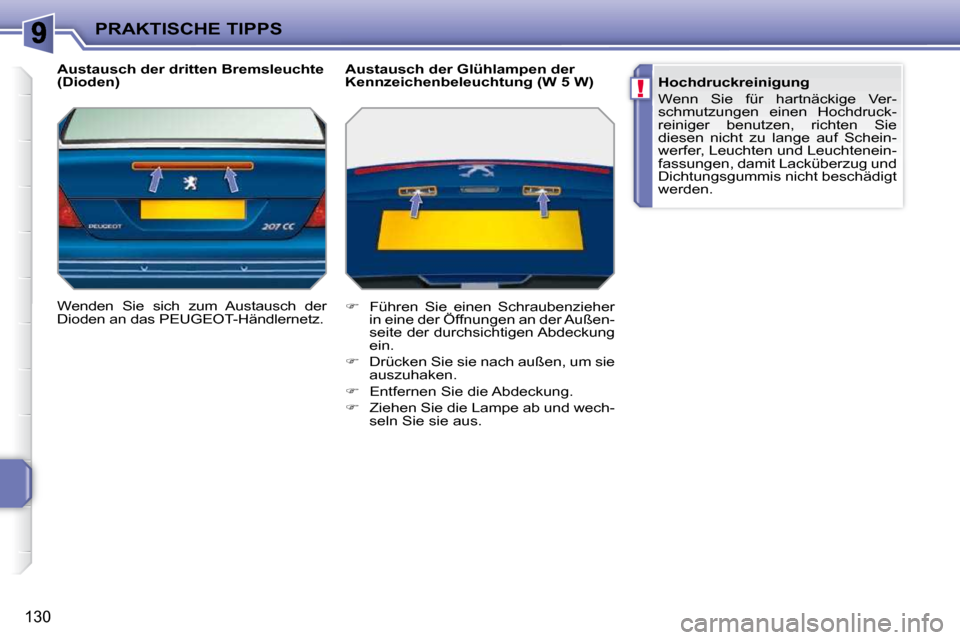

Austausch der dritten Bremsleuchte
(Dioden)
Wenden Sie sich zum Austausch der
Dioden an das PEUGEOT-Händlernetz. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen Schraubenzieher
in eine der Öffnungen an der Außen-
seite der durchsichtigen Abdeckung
ein.

 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Hochdruckreinigung
Wenn Sie für hartnäckige Ver-
schmutzungen einen Hochdruck-
reiniger benutzen, richten Sie
diesen nicht zu lange auf Schein-
werfer, Leuchten und Leuchtenein-
fassungen, damit Lacküberzug und
Dichtungsgummis nicht beschädigt
werden.
