Peugeot 207 CC 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 207 CC, Model: Peugeot 207 CC 2010Pages: 207, PDF-Größe: 9.89 MB
Page 171 of 207
161
0 5
2
1
3 4
5

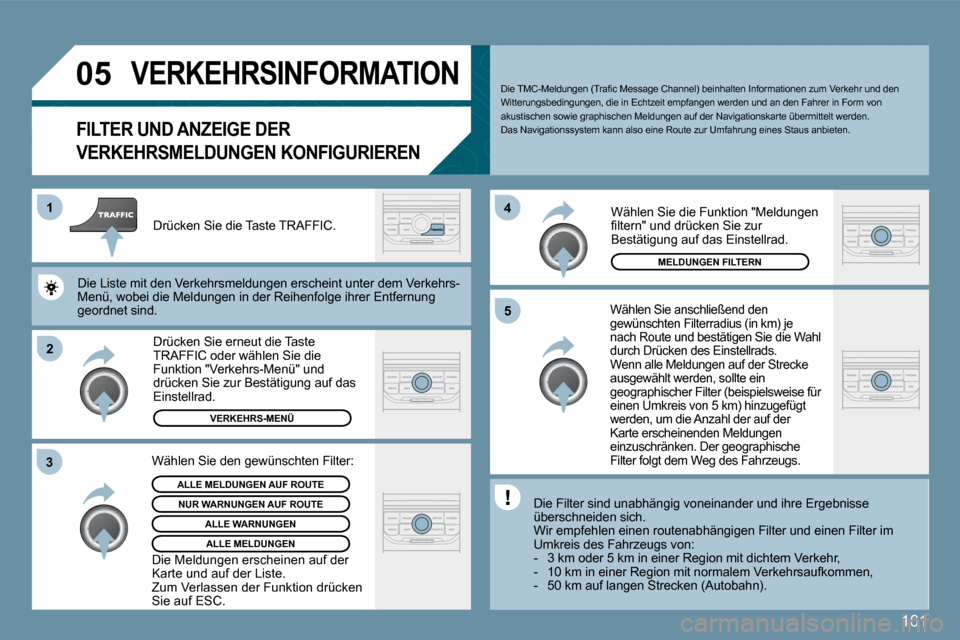

V E R K E H R S I N F O R M A T I O N
F l L T E R U N D A N Z E I G E D E R
V E R K E H R S M E L D U N G E N K O N F I G U R I E R E N
D i e T M C - M e l d u n g e n ( T r a fi c M e s s a g e C h a n n e l ) b e i n h a
l t e n I n f o r m a t i o n e n z u m V e r k e h r u n d d e n Witterungsbedingungen, die in Echtzeit empfangen werden und an den Fahrer in Form von akustischen sowie graphischen Meldungen auf der Nav igationskarte übermittelt werden. Das Navigationssystem kann also eine Route zur Umfahrung eines Staus anbieten.
Wählen Sie anschließend den gewünschten Filterradius (in km) je nach Route und bestätigen Sie die Wahl durch Drücken des Einstellrads. Wenn alle Meldungen auf der Strecke ausgewählt werden, sollte ein geographischer Filter (beispielsweise für einen Umkreis von 5 km) hinzugefügt werden, um die Anzahl der auf der Karte erscheinenden Meldungen einzuschränken. Der geographische Filter folgt dem Weg des Fahrzeugs.
Die Filter sind unabhängig voneinander und ihre E rgebnrgebnisse überschneiden sich. Wir empfehlen einen routenabhängigen Filter und ei nen einen Filter im Umkreis des Fahrzeugs von: - 3 km oder 5 km in einer Region mit dichtem Verkehr, rkehr, - 10 km in einer Region mit normalem Verkehrsauf komufkommen, - 50 km auf langen Strecken (Autobahn).
Drücken Sie erneut die Taste TRAFFIC oder wählen Sie die Funktion "Verkehrs-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Drücken Sie die Taste TRAFFIC. Wählen Sie die Funktion "Meldungen fi l t e r n " u n d d r ü c k e n S i e z u r Bestätigung auf das Einstellrad.
A L L E M E L D U N G E N A U F R O U T E
Die Liste mit den Verkehrsmeldungen erscheint unter dnter dem Verkehrs-Menü, wobei die Meldungen in der Reihenfolge ihrer Enrer Entfernung geordnet sind.
N U R W A R N U N G E N A U F R O U T E
V E R K E H R S - M E N Ü
Wählen Sie den gewünschten Filter:
A L L E W A R N U N G E N
A L L E M E L D U N G E N
Die Meldungen erscheinen auf der Karte und auf der Liste. Zum Verlassen der Funktion drücken Sie auf ESC.
M E L D U N G E N F I L T E R N
Page 172 of 207
162
0 5
2
1
3
2
1

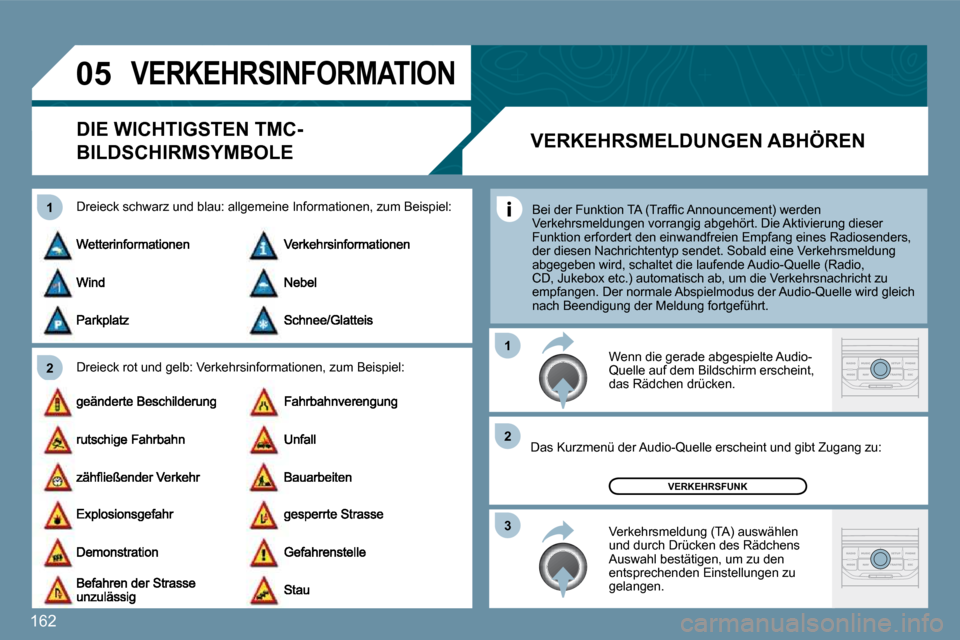

V E R K E H R S I N F O R M A T I O N
D I E W I C H T I G S T E N T M C -
B I L D S C H I R M S Y M B O L E
Dreieck rot und gelb: Verkehrsinformationen, zum
Beispiel:
Dreieck schwarz und blau: allgemeine Informatione n, zum Beispiel:
Wenn die gerade abgespielte Audio-Quelle auf dem Bildschirm erscheint, das Rädchen drücken.
Das Kurzmenü der Audio-Quelle erscheint und gibt Zugat Zugang zu:
Verkehrsmeldung (TA) auswählen und durch Drücken des Rädchens Auswahl bestätigen, um zu den entsprechenden Einstellungen zu gelangen.
V E R K E H R S F U N K
B e i d e r F u n k t i o n T A ( T r a f fi c A n n o u n c e m e n t ) w e r d e n Verkehrsmeldungen vorrangig abgehört. Die Aktivieru ng dieser Funktion erfordert den einwandfreien Empfang eines Radiosenders, der diesen Nachrichtentyp sendet. Sobald eine Verke hrsmeldung abgegeben wird, schaltet die laufende Audio-Quelle (Radio, CD, Jukebox etc.) automatisch ab, um die Verkehrsna chricht zu empfangen. Der normale Abspielmodus der Audio-Quell e wird gleich nach Beendigung der Meldung fortgeführt.
V E R K E H R S M E L D U N G E N A B H Ö R E N
Page 173 of 207
163
0 6
3
2
1
1

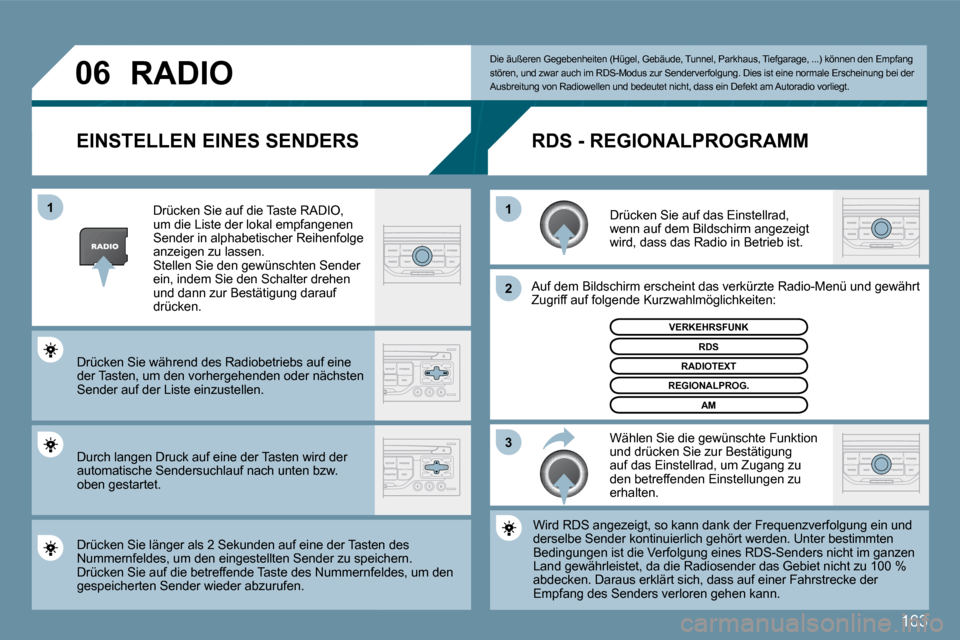

V E R K E H R S F U N K
E I N S T E L L E N E I N E S S E N D E R S
Drücken Sie auf das Einstellrad, wenn auf dem Bildschirm angezeigt wird, dass das Radio in Betrieb ist.
Auf dem Bildschirm erscheint das verkürzte Radio-
Menü-Menü und gewährt Zugriff auf folgende Kurzwahlmöglichkeiten:
Wählen Sie die gewünschte Funktion und drücken Sie zur Bestätigung auf das Einstellrad, um Zugang zu den betreffenden Einstellungen zu erhalten.
Wird RDS angezeigt, so kann dank der Frequenzverf olgverfolgung ein und derselbe Sender kontinuierlich gehört werden. Unter beter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni crs nicht im ganzen Land gewährleistet, da die Radiosender das Gebiet nichet nicht zu 100 % abdecken. Daraus erklärt sich, dass auf einer Fahrstrecrstrecke der Empfang des Senders verloren gehen kann.
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang stören, und zwar auch im RDS-Modus zur Senderverfol gung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
R D S - R E G I O N A L P R O G R A M M
Drücken Sie auf die Taste RADIO, um die Liste der lokal empfangenen Sender in alphabetischer Reihenfolge anzeigen zu lassen. Stellen Sie den gewünschten Sender ein, indem Sie den Schalter drehen und dann zur Bestätigung darauf drücken.
R A D I O T E X T
R E G I O N A L P R O G .
A M
R D S
Drücken Sie während des Radiobetriebs auf eine der Tasten, um den vorhergehenden oder nächsten Sender auf der Liste einzustellen.
Drücken Sie länger als 2 Sekunden auf eine der Ta stenasten des Nummernfeldes, um den eingestellten Sender zu speic speichern. Drücken Sie auf die betreffende Taste des Nummernf elernfeldes, um den gespeicherten Sender wieder abzurufen.
R A D I O
Durch langen Druck auf eine der Tasten wird der automatische Sendersuchlauf nach unten bzw. oben gestartet.
Page 174 of 207
164
0 7 L A U F W E R K E F Ü R M U S I K - S P E I C H E R M E D I E N
C D , M P 3 - / W M A - C D
T I P P S U N D I N F O R M A T I O N E N
Um eine CDR oder eine selbst gebrannte CDRW abspi abspielen zu können, wählen Sie zum Brennen vorzugsweise die Noie Normen ISO 9660 Level 1,2 oder Joliet. Wenn die CD in einem anderen Format gebrannt wurde wurde, wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e B r e n n - E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e B r e n n -Norm mit der kleinstmöglichen Geschwindigkeit (maxi mmaximal 4-fach)zu verwenden, um eine optimale akustische Qualität zuität zu erzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i eJoliet-Norm.
Das WIP Nav spielt nur Audio-Dateien mit der Erweiterueiterung ".mp3" mit einer Abtastrate von 8 KB/sek bis 320 KB /seKB/sek und der Erweiterung ".wma" mit einer Abtastrate von 5 KB/se k b/sek bis384 KB/sek. Es unterstützt auch den VBR-Modus (Variable Bit Ra te) Rate). Alle anderen Dateiformate (.mp4, .m3u...) können nicht nicht gelesen werden.
Das MP3-Format (Abkürzung für MPEG 1,2 & 2.5 Audi o Audio Layer 3) und das WMA-Format (Abkürzung für Windows Media Aedia Audio und Eigentum von Microsoft) sind Komprimierungsnormsnormen für Audiodaten, mit denen sich auf ein und derselben CD m CD mehrere Dutzend Musikdateien speichern lassen.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) z ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu vermu vermeiden.
Page 175 of 207
165
0 7
6
4
5
3
2
1

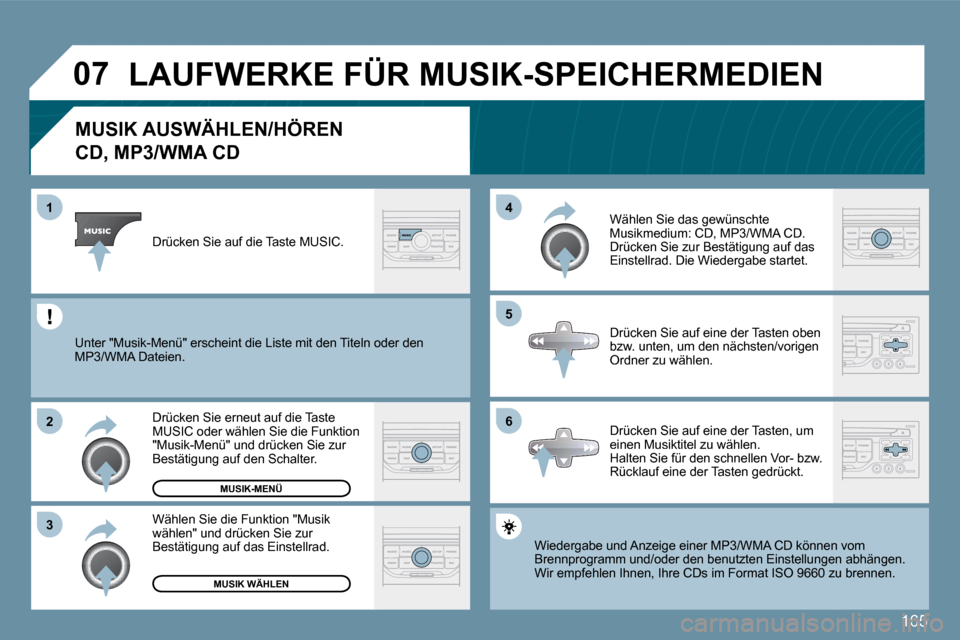

M U S I K A U S W Ä H L E N / H Ö R E N
C D , M P 3 / W M A C D
Wiedergabe und Anzeige einer MP3/WMA CD können vnnen vom Brennprogramm und/oder den benutzten Einstellungenngen abhängen. Wir empfehlen Ihnen, Ihre CDs im Format ISO 9660 zu60 zu brennen.
Drücken Sie auf die Taste MUSIC.
Wählen Sie die Funktion "Musik wählen" und drücken Sie zur Bestätigung auf das Einstellrad.
Drücken Sie auf eine der Tasten oben bzw. unten, um den nächsten/vorigen Ordner zu wählen.
Wählen Sie das gewünschte Musikmedium: CD, MP3/WMA CD. Drücken Sie zur Bestätigung auf das Einstellrad. Die Wiedergabe startet.
M U S I K W Ä H L E N
Drücken Sie erneut auf die Taste MUSIC oder wählen Sie die Funktion "Musik-Menü" und drücken Sie zur Bestätigung auf den Schalter.
Drücken Sie auf eine der Tasten, um einen Musiktitel zu wählen. Halten Sie für den schnellen Vor- bzw. Rücklauf eine der Tasten gedrückt. M U S I K - M E N Ü
Unter "Musik-Menü" erscheint die Liste mit den Tit
eln odteln oder den MP3/WMA Dateien.
L A U F W E R K E F Ü R M U S I K - S P E I C H E R M E D I E N
Page 176 of 207
166
0 7
4 3
1 2
Schließen Sie das mobile Abspielgerät (MP3/WMA-Player…) über ein entsprechendes Kabel an den JACK- oder USB-Anschluss im Handschuhfach an.
Drücken Sie auf die Taste MUSIC und drücken Sie dann ein zweites Mal auf die Taste oder wählen Sie die Funktion "Musik-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie das Musikmedium AUX und drücken Sie zur Bestätigung auf den Schalter. Die Wiedergabe startet automatisch.
Wählen Sie die Funktion "Externes Gerät" und drücken Sie auf das Einstellrad, um sie zu aktivieren.
E X T E R N E S G E R Ä T
Anzeige und Betätigung der Bedienungselemente erf
olg erfolgen über das mobile Gerät.
A U X - E I N G A N G B E N U T Z E N
J A C K / U S B - A U D I O K A B E L N I C H T M I T G E L I E F E R T
L A U F W E R K E F Ü R M U S I K - S P E I C H E R M E D I E N
M U S I K - M E N Ü
Page 177 of 207
167
0 8
1
2
3
2
1
4
* Die angebotenen Dienste hängen vom Netz, von
der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Informieren Sie sich in der Anleitung zu Ihrem Telefon und bei Ihrem Netz-Betreiber, zu welchen Diensten Sie Zugang habe n. Im Händlernetz erhalten Sie eine Liste der Mobiltelefone mit dem besten Angebot.
B L U E T O O T H - T E L E F O N
T E L E F O N A N S C H L I E S S E N
Aus Sicherheitsgründen muss der Fahrer den Anschl usschluss des Bluetooth-Mobiltelefons an die Freisprecheinrichtung deung des WIP Nav bei stehendem Fahrzeug und eingeschalteter Zündr Zündung vornehmen, weil dieser Vorgang seine dauernde AufmeAufmerksamkeit erfordert.
Aktivieren Sie die Bluetooth-Funktion des Telefons. Das zuletzt angeschlossene Telefon wird automatisch wieder verbunden.
G e b e n S i e d e n I d e n t i fi z i e r u n g s c o d e über das Telefon ein. Der Code, den Sie eingeben müssen, wird auf dem Bildschirm angezeigt.
Um das angeschlossene Telefon zu wechseln, drücken Sie auf die Taste PHONE, wählen Sie "Telefon-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wenn das Telefon angeschlossen ist, kann das WIP NaIP Nav das A d r e s s b u c h u n d d i e A n r u fl i s t e s y n c h r o n i s i e r e n . D i e s e r V o r g a n g k a n n A d r e s s b u c h u n d d i e A n r u fl i s t e s y n c h r o n i s i e r e n . D i e s e r V o r g a n g k a n n einige Minuten dauern * .
Wählen Sie "Telefon verbinden". Wählen Sie das betreffende Telefon und bestätigen Sie Ihre Wahl durch Drücken auf das Einstellrad.
Auf dem Multifunktionsbildschirm erscheint die Liste deste der vorher angeschlossenen Telefone (maximal 4). Wählen Sie daSie das gewünschte Telefon aus, um eine neue Verbindung herzustellen.
Drücken Sie auf die Taste PHONE.
Wählen Sie bei erstmaliger Verbindung "Telefon suchen" und drücken Sie zur Bestätigung auf das Einstellrad. Wählen Sie dann den Namen des Telefons.
T E L E F O N S U C H E N
T E L E F O N V E R B I N D E N
Page 178 of 207
168
0 8
2
1
1
3
2
den Anruf anzunehmen oder das laufende Gespräch zu
beenden.
Wählen Sie das Feld "Ja" an, um den Anruf anzunehmen, oder "Nein", um ihn abzulehnen und drücken Sie zur Bestätigung auf den Drehschalter.
A N R U F E M P F A N G E N A N R U F T Ä T I G E N
Ein eingehender Anruf wird durch einen Rufton und eined eine Meldung in einem überlagerten Fenster auf dem Multifunktion sbiionsbildschirm angezeigt.
J A
Um aufzulegen, drücken Sie auf die Taste PHONE oder auf den D r e h s c h a l t e r , w ä h l e n S i e " A u fl e g e n " und drücken Sie zur Bestätigung auf den Schalter.
A U F L E G E N
Drücken Sie auf die Taste PHONE.
Wählen Sie "Nummer wählen" und geben Sie dann die Telefonnummer über die virtuelle Tastatur ein.
Wählen Sie die Funktion Telefon-Menü und drücken Sie zur Bestätigung auf den Schalter.
Die Liste mit den 20 zuletzt vom Fahrzeug aus getätigten und in und im Fahrzeug eingegangenen Anrufen erscheint unter Telefon-Menü. Sie könie können daraus eine Nummer wählen und auf den Schalter drücken, um den A den Anruf zu starten.
N E I N
Die Nummer kann auch aus dem Adressbuch gewählt wählt werden. Dazu klicken Sie "Aus Adressbuch wählen" an. Mit dem WIP N WIP Nav-System lassen sich bis zu 4 000 Einträge speichern. Drücken Sie länger als zwei Sekunden auf das Ende des Be des Bedienhebels unter dem Lenkrad, um Zugang zum Adressbuch zu erha l erhalten.
T E L E F O N - M E N Ü
N U M M E R W Ä H L E N
Um eine Nummer zu löschen, drücken Sie auf die Taste Taste PHONE, danach erscheint bei längerem Druck auf eine Rufnum mfnummer eine Liste mit Befehlen, unter anderem: Eintrag löschen Liste löschen
B L U E T O O T H - T E L E F O N
Page 179 of 207
169
0 9
6
5
4
3
2
1
K O N F I G U R A T I O N
D A T U M U N D U H R Z E I T E I N S T E L L E N Über die Funktion SETUP erhalten Sie Zugriff auf
die Einstelloptionen:Systemsprache, Datum & Uhrzeit, Display (Helligkeit, Farbe, Kartenfarbe), Fahrzeugparameter, Einheiten, Systemparameter.
Wählen Sie die Funktion "Datumsformat" und drücken Sie zur Bestätigung auf das Einstellrad.
Bestätigen Sie das gewünschte Format durch Drücke nrücken des Einstellrads. Wenn Sie länger als 2 Sekunden auf die Taste SETUPETUP drücken, erhalten Sie Zugang zu:
Bestätigen Sie das gewünschte Format durch Drücken des Einstellrads. Wählen Sie die Funktion "Zeitformat" und drücken Sie zur Bestätigung auf das Einstellrad.
S Y S T E M B E S C H R E I B U N G
G P S
D E M O - M O D U S
Stellen Sie die Werte nacheinander mit Hilfe der Richtungspfeile ein und bestätigen Sie die Einstellung jeweils durch Drücken des Einstellrads.
Wählen Sie die Funktion "Datum & Uhrzeit einstellen" und drücken Sie zur Bestätigung auf das Einstellrad.
Das Einstellen ist nach jedem Abklemmen der Batterieatterie erforderlich.
Drücken Sie auf die Taste SETUP.
D A T U M & U H R Z E I T E I N S T E L L E N
Wählen Sie die Funktion "Datum & Uhrzeit" und drücken Sie zur Bestätigung auf das Einstellrad.
D A T U M & U H R Z E I T
Page 180 of 207
170
1 0
1

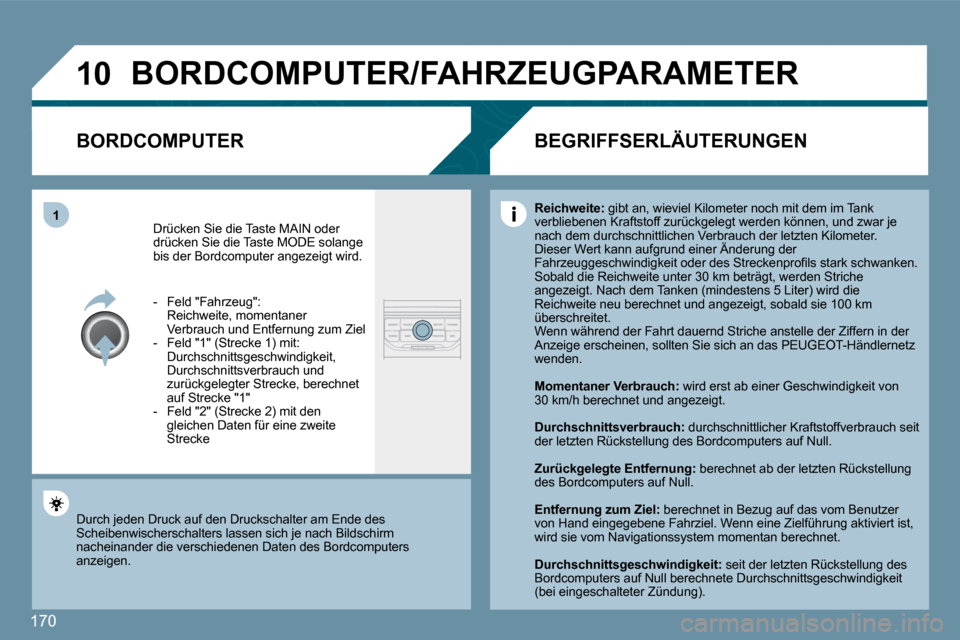

B O R D C O M P U T E R / F A H R Z E U G P A R A M E T E R
B O R D C O M P U T E R
Drücken Sie die Taste MAIN oder drücken Sie die Taste MODE solange bis der Bordcomputer angezeigt wird.
- Feld "Fahrzeug": Reichweite, momentaner Verbrauch und Entfernung zum Ziel - Feld "1" (Strecke 1) mit: Durchschnittsgeschwindigkeit, Durchschnittsverbrauch und zurückgelegter Strecke, berechnet auf Strecke "1" - Feld "2" (Strecke 2) mit den gleichen Daten für eine zweite Strecke
R e i c h w e i t e : gibt an, wieviel Kilometer noch mit dem imem im Tank verbliebenen Kraftstoff zurückgelegt werden können, unen, und zwar je nach dem durchschnittlichen Verbrauch der letzten K ilon Kilometer. Dieser Wert kann aufgrund einer Änderung der F a h r z e u g g e s c h w i n d i g k e i t o d e r d e s S t r e c k e n p r o fi l s s t a r k s c h w a n k e n . F a h r z e u g g e s c h w i n d i g k e i t o d e r d e s S t r e c k e n p r o fi l s s t a r k s c h w a n k e n . Sobald die Reichweite unter 30 km beträgt, werden Strin Striche angezeigt. Nach dem Tanken (mindestens 5 Liter) wir d ) wird die Reichweite neu berechnet und angezeigt, sobald sie 10 sie 100 km überschreitet. Wenn während der Fahrt dauernd Striche anstelle de r Z der Ziffern in der Anzeige erscheinen, sollten Sie sich an das PEUGEOTGEOT-Händlernetz wenden.
M o m e n t a n e r V e r b r a u c h : wird erst ab einer Geschwindhwindigkeit von30 km/h berechnet und angezeigt.
D u r c h s c h n i t t s v e r b r a u c h : durchschnittlicher Kraftstoffvftstoffverbrauch seit der letzten Rückstellung des Bordcomputers auf Null.
Z u r ü c k g e l e g t e E n t f e r n u n g : berechnet ab der letzten Rtzten Rückstellung des Bordcomputers auf Null.
E n t f e r n u n g z u m Z i e l : berechnet in Bezug auf das voms vom Benutzer von Hand eingegebene Fahrziel. Wenn eine Zielführun gührung aktiviert ist, wird sie vom Navigationssystem momentan berechnet. hnet.
D u r c h s c h n i t t s g e s c h w i n d i g k e i t : seit der letzten Rücks Rückstellung des Bordcomputers auf Null berechnete Durchschnittsgeschgeschwindigkeit (bei eingeschalteter Zündung).
Durch jeden Druck auf den Druckschalter am Ende des e des Scheibenwischerschalters lassen sich je nach Bildschirm dschirm nacheinander die verschiedenen Daten des Bordcompucomputers anzeigen.
B E G R I F F S E R L Ä U T E R U N G E N
