Peugeot 207 CC 2010 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 207 CC, Model: Peugeot 207 CC 2010Pages: 206, PDF Dimensioni: 9.79 MB
Page 61 of 206
CONFORT
58

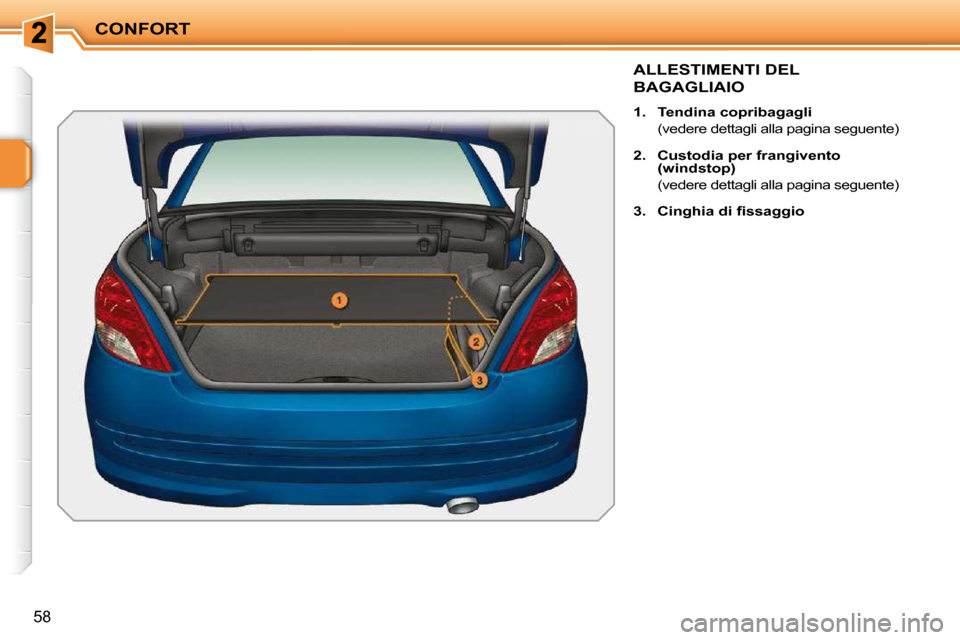

ALLESTIMENTI DEL
BAGAGLIAIO
1. Tendina copribagagli
(vedere dettagli alla pagina seguente)
2. Custodia per frangivento
(windstop)
(vedere dettagli alla pagina seguente)
3. C i n g h i a d i fi s s a g g i o
Page 62 of 206
i
!i
CONFORT
59

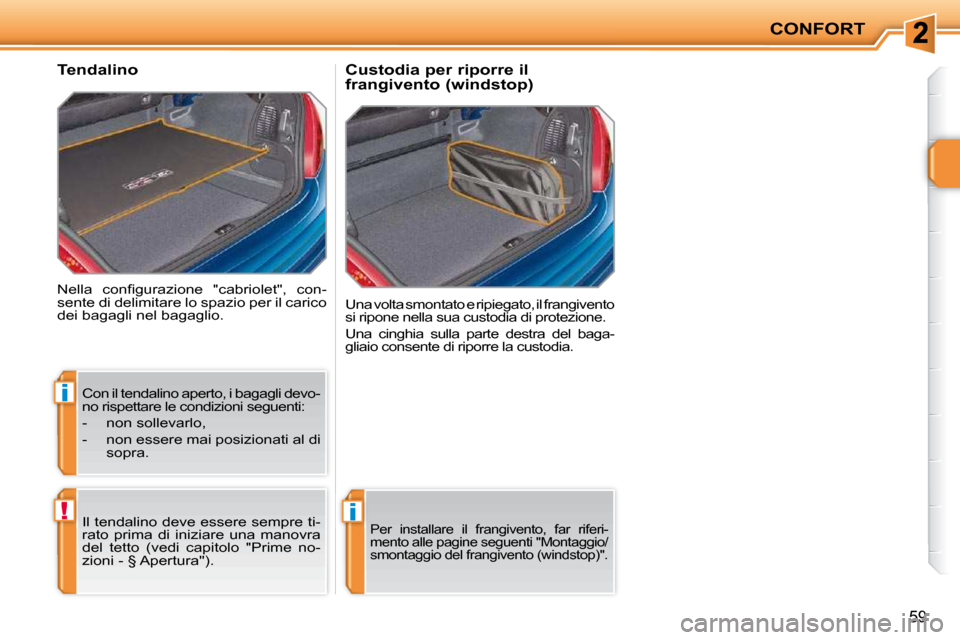

N e l l a c o n fi g u r a z i o n e " c a b r i o l e t " , c o n -
sente di delimitare lo spazio per il carico
dei bagagli nel bagaglio.
Tendalino Una volta smontato e ripiegato, il frangivento
si ripone nella sua custodia di protezione.
Una cinghia sulla parte destra del baga-
gliaio consente di riporre la custodia.
Custodia per riporre il
frangivento (windstop)
Con il tendalino aperto, i bagagli devo-
no rispettare le condizioni seguenti:
- non sollevarlo,
- non essere mai posizionati al di sopra.
Il tendalino deve essere sempre ti-
rato prima di iniziare una manovra
d e l t e t t o ( v e d i c a p i t o l o " P r i m e n o -
z i o n i - § A p e r t u r a " ) .
Per installare il frangivento, far riferi-
m e n t o a l l e p a g i n e s e g u e n t i " M o n t a g g i o /
s m o n t a g g i o d e l f r a n g i v e n t o ( w i n d s t o p ) " .
Page 63 of 206
CONFORT
Frangivento piegato

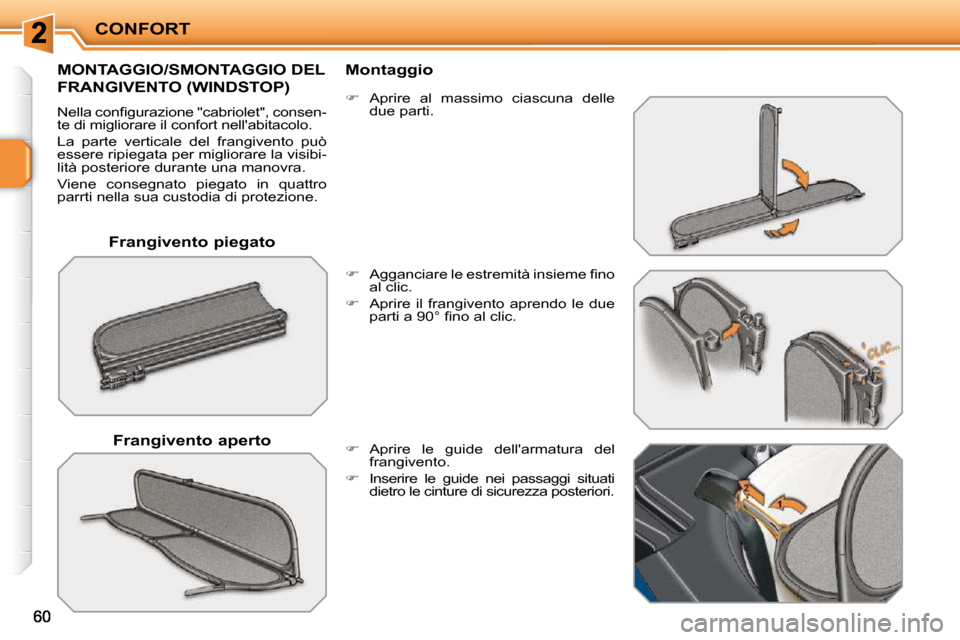

MONTAGGIO/SMONTAGGIO DEL
FRANGIVENTO (WINDSTOP)
N e l l a c o n fi g u r a z i o n e " c a b r i o l e t " , c o n s e n -
te di migliorare il confort nell'abitacolo.
La parte verticale del frangivento può
essere ripiegata per migliorare la visibi-
lità posteriore durante una manovra.
Viene consegnato piegato in quattro
parrti nella sua custodia di protezione. Frangivento aperto Montaggio
A g g a n c i a r e l e e s t r e m i t à i n s i e m e fi n o
al clic.
Aprire il frangivento aprendo le due
p a r t i a 9 0 ° fi n o a l c l i c .
Aprire le guide dell'armatura del
frangivento.
Inserire le guide nei passaggi situati
dietro le cinture di sicurezza posteriori.
Aprire al massimo ciascuna delle
due parti.
Page 64 of 206
i
CONFORT
61

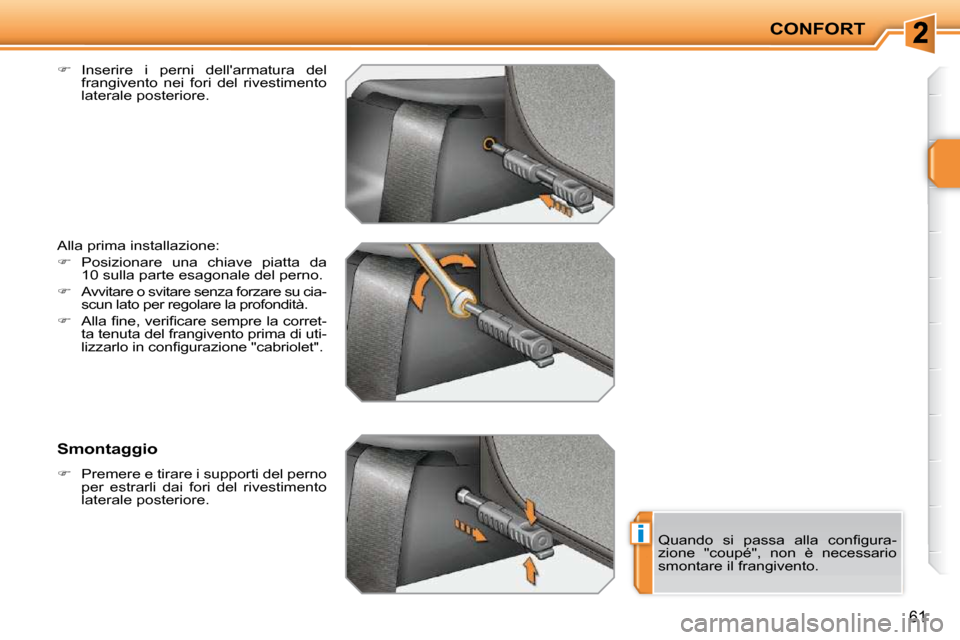

Inserire i perni dell'armatura del
frangivento nei fori del rivestimento
laterale posteriore.
Alla prima installazione:
Posizionare una chiave piatta da
10 sulla parte esagonale del perno.
Avvitare o svitare senza forzare su cia-
scun lato per regolare la profondità.
A l l a fi n e , v e r i fi c a r e s e m p r e l a c o r r e t -
ta tenuta del frangivento prima di uti-
l i z z a r l o i n c o n fi g u r a z i o n e " c a b r i o l e t " .
Smontaggio
Premere e tirare i supporti del perno
per estrarli dai fori del rivestimento
laterale posteriore.
Q u a n d o s i p a s s a a l l a c o n fi g u r a -
z i o n e " c o u p é " , n o n è n e c e s s a r i o
smontare il frangivento.
Page 65 of 206
CONFORT
62

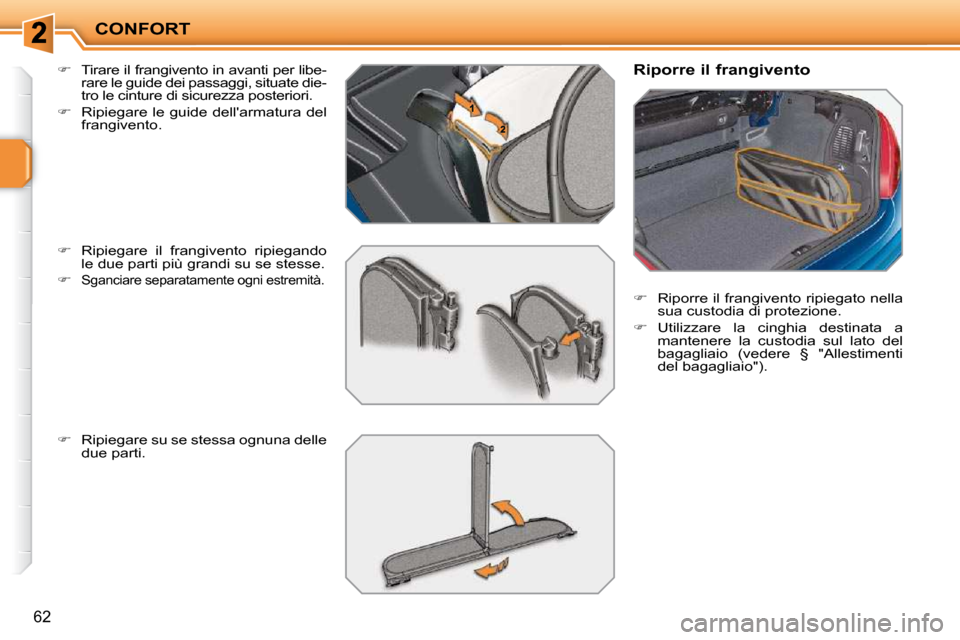

T i r a r e i l f r a n g i v e n t o i n a v a n t i p e r l i b e -
rare le guide dei passaggi, situate die-
tro le cinture di sicurezza posteriori.
Ripiegare le guide dell'armatura del
frangivento.
Ripiegare il frangivento ripiegando
le due parti più grandi su se stesse.
Sganciare separatamente ogni estremità.
Ripiegare su se stessa ognuna delle
due parti. Riporre il frangivento
Riporre il frangivento ripiegato nella
sua custodia di protezione.
Utilizzare la cinghia destinata a
mantenere la custodia sul lato del
b a g a g l i a i o ( v e d e r e § " A l l e s t i m e n t i
d e l b a g a g l i a i o " ) .
Page 66 of 206
!
i
APERTURE
63

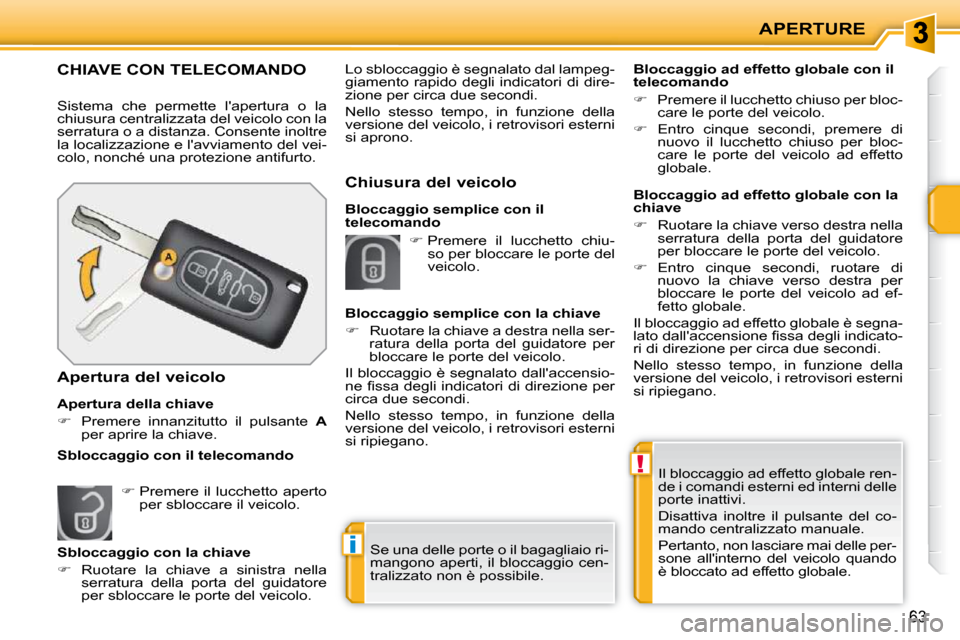

Il bloccaggio ad effetto globale ren-
de i comandi esterni ed interni delle
porte inattivi.
Disattiva inoltre il pulsante del co-
mando centralizzato manuale.
Pertanto, non lasciare mai delle per-
sone all'interno del veicolo quando
è bloccato ad effetto globale.
Se una delle porte o il bagagliaio ri-
mangono aperti, il bloccaggio cen-
tralizzato non è possibile.
CHIAVE CON TELECOMANDO
Sistema che permette l'apertura o la
chiusura centralizzata del veicolo con la
serratura o a distanza. Consente inoltre
la localizzazione e l'avviamento del vei-
colo, nonché una protezione antifurto.
Apertura della chiave
Premere innanzitutto il pulsante A
per aprire la chiave.
Apertura del veicolo Lo sbloccaggio è segnalato dal lampeg-
giamento rapido degli indicatori di dire-
zione per circa due secondi.
Nello stesso tempo, in funzione della
versione del veicolo, i retrovisori esterni
si aprono.
Chiusura del veicolo
Bloccaggio ad effetto globale con il
telecomando
Premere il lucchetto chiuso per bloc-
care le porte del veicolo.
Entro cinque secondi, premere di
nuovo il lucchetto chiuso per bloc-
care le porte del veicolo ad effetto
globale.
Premere il lucchetto aperto
per sbloccare il veicolo.
Sbloccaggio con la chiave
Ruotare la chiave a sinistra nella
serratura della porta del guidatore
per sbloccare le porte del veicolo.
Premere il lucchetto chiu-
so per bloccare le porte del
veicolo.
Bloccaggio semplice con la chiave
Ruotare la chiave a destra nella ser-
ratura della porta del guidatore per
bloccare le porte del veicolo.
Il bloccaggio è segnalato dall'accensio-
n e fi s s a d e g l i i n d i c a t o r i d i d i r e z i o n e p e r
circa due secondi.
Nello stesso tempo, in funzione della
versione del veicolo, i retrovisori esterni
si ripiegano.
Sbloccaggio con il telecomando Bloccaggio ad effetto globale con la
chiave
Ruotare la chiave verso destra nella
serratura della porta del guidatore
per bloccare le porte del veicolo.
Entro cinque secondi, ruotare di
nuovo la chiave verso destra per
bloccare le porte del veicolo ad ef-
fetto globale.
Il bloccaggio ad effetto globale è segna-
l a t o d a l l ' a c c e n s i o n e fi s s a d e g l i i n d i c a t o -
ri di direzione per circa due secondi.
Nello stesso tempo, in funzione della
versione del veicolo, i retrovisori esterni
si ripiegano.
Bloccaggio semplice con il
telecomando
Page 67 of 206
i
APERTURE
64

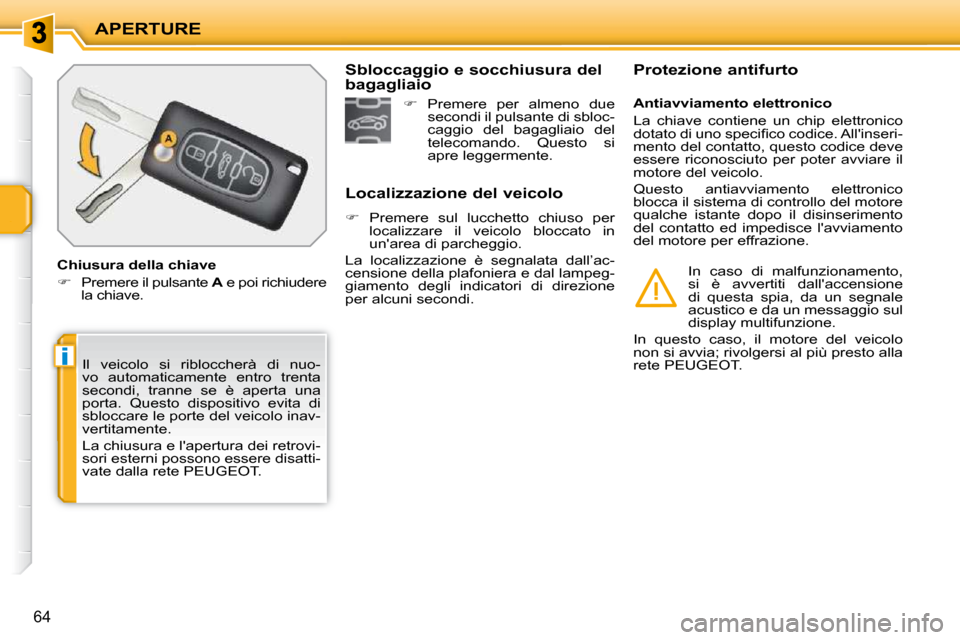

Il veicolo si ribloccherà di nuo-
vo automaticamente entro trenta
secondi, tranne se è aperta una
porta. Questo dispositivo evita di
sbloccare le porte del veicolo inav-
vertitamente.
La chiusura e l'apertura dei retrovi-
sori esterni possono essere disatti-
vate dalla rete PEUGEOT.
Chiusura della chiave
Premere il pulsante A e poi richiudere
la chiave. Localizzazione del veicolo
Premere sul lucchetto chiuso per
localizzare il veicolo bloccato in
un'area di parcheggio.
La localizzazione è segnalata dall’ac-
censione della plafoniera e dal lampeg-
giamento degli indicatori di direzione
per alcuni secondi. Antiavviamento elettronico
La chiave contiene un chip elettronico
d o t a t o d i u n o s p e c i fi c o c o d i c e . A l l ' i n s e r i -
mento del contatto, questo codice deve
essere riconosciuto per poter avviare il
motore del veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del motore
qualche istante dopo il disinserimento
del contatto ed impedisce l'avviamento
del motore per effrazione.
Protezione antifurto
In caso di malfunzionamento,
si è avvertiti dall'accensione
di questa spia, da un segnale
acustico e da un messaggio sul
display multifunzione.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto alla
rete PEUGEOT.
Premere per almeno due
secondi il pulsante di sbloc-
caggio del bagagliaio del
telecomando. Questo si
apre leggermente.
Sbloccaggio e socchiusura del
bagagliaio
Page 68 of 206
i
APERTURE
65

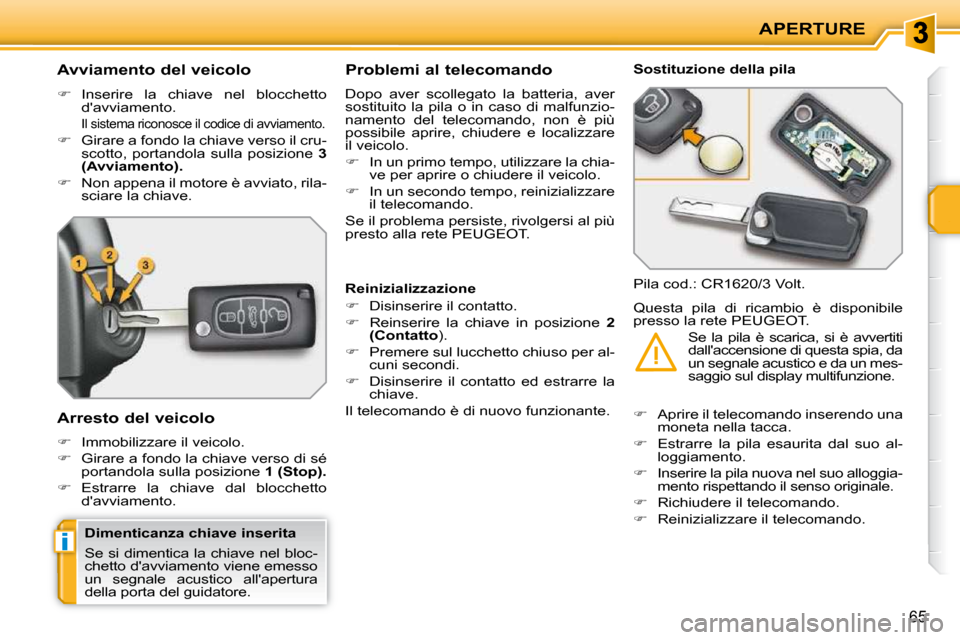

Avviamento del veicolo
Inserire la chiave nel blocchetto
d'avviamento.
Il sistema riconosce il codice di avviamento.
Girare a fondo la chiave verso il cru-
scotto, portandola sulla posizione 3
(Avviamento).
Non appena il motore è avviato, rila-
sciare la chiave.
Arresto del veicolo
Immobilizzare il veicolo.
Girare a fondo la chiave verso di sé
portandola sulla posizione 1 (Stop).
Estrarre la chiave dal blocchetto
d'avviamento. Problemi al telecomando
Dopo aver scollegato la batteria, aver
sostituito la pila o in caso di malfunzio-
namento del telecomando, non è più
possibile aprire, chiudere e localizzare
il veicolo.
In un primo tempo, utilizzare la chia-
ve per aprire o chiudere il veicolo.
In un secondo tempo, reinizializzare
il telecomando.
Se il problema persiste, rivolgersi al più
presto alla rete PEUGEOT. Sostituzione della pila
Pila cod.: CR1620/3 Volt.
Reinizializzazione
Disinserire il contatto.
Reinserire la chiave in posizione 2
(Contatto ).
Premere sul lucchetto chiuso per al-
cuni secondi.
Disinserire il contatto ed estrarre la
chiave.
Il telecomando è di nuovo funzionante.
A p r i r e i l t e l e c o m a n d o i n s e r e n d o u n a
moneta nella tacca.
Estrarre la pila esaurita dal suo al-
loggiamento.
Inserire la pila nuova nel suo alloggia-
mento rispettando il senso originale.
Richiudere il telecomando.
Reinizializzare il telecomando.
Questa pila di ricambio è disponibile
presso la rete PEUGEOT.
Se la pila è scarica, si è avvertiti
dall'accensione di questa spia, da
un segnale acustico e da un mes-
saggio sul display multifunzione.
Dimenticanza chiave inserita
Se si dimentica la chiave nel bloc-
chetto d'avviamento viene emesso
un segnale acustico all'apertura
della porta del guidatore.
Page 69 of 206
!
APERTURE
66

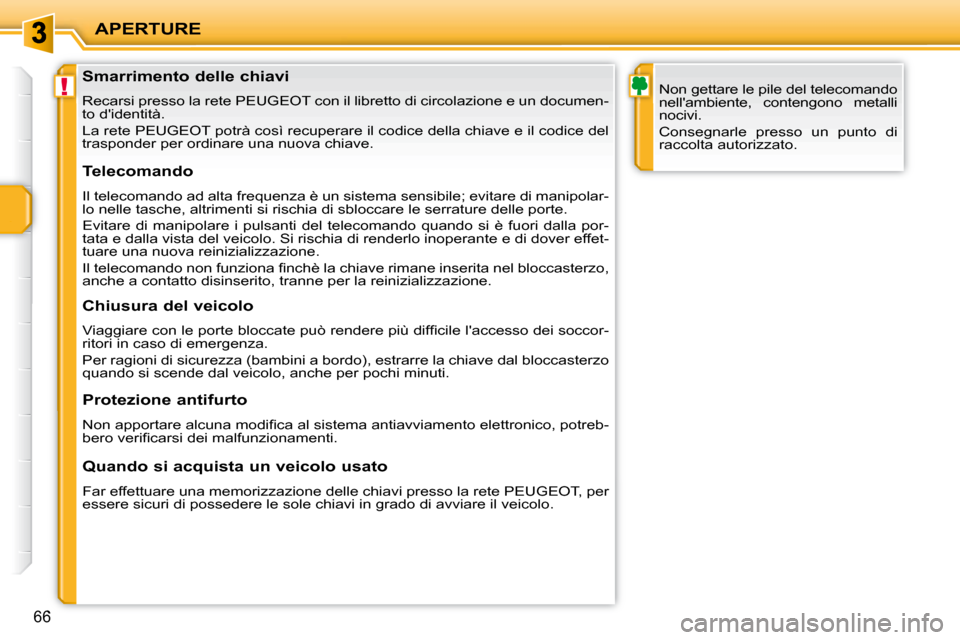

Smarrimento delle chiavi
Recarsi presso la rete PEUGEOT con il libretto di circolazione e un documen-
to d'identità.
La rete PEUGEOT potrà così recuperare il codice della chiave e il codice del
trasponder per ordinare una nuova chiave. Non gettare le pile del telecomando
nell'ambiente, contengono metalli
nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Telecomando
Il telecomando ad alta frequenza è un sistema sensibile; evi tare di manipolar-
lo nelle tasche, altrimenti si rischia di sbloccare le serrature de lle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla por-
tata e dalla vista del veicolo. Si rischia di renderlo inopera nte e di dover effet-
tuare una nuova reinizializzazione.
I l t e l e c o m a n d o n o n f u n z i o n a fi n c h è l a c h i a v e r i m a n e i n s e r i t a n e l b l o c c a s t e r z o ,
anche a contatto disinserito, tranne per la reinizializzazione.
Chiusura del veicolo
V i a g g i a r e c o n l e p o r t e b l o c c a t e p u ò r e n d e r e p i ù d i f fi c i l e l ' a c c e s s o d e i s o c c o r -
ritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), estrarre la chiave dal b loccasterzo
quando si scende dal veicolo, anche per pochi minuti.
Protezione antifurto
N o n a p p o r t a r e a l c u n a m o d i fi c a a l s i s t e m a a n t i a v v i a m e n t o e l e t t r o n i c o , p o t r e b -
b e r o v e r i fi c a r s i d e i m a l f u n z i o n a m e n t i .
Quando si acquista un veicolo usato
Far effettuare una memorizzazione delle chiavi presso la rete PEUG EOT, per
essere sicuri di possedere le sole chiavi in grado di avviare il ve icolo.
Page 70 of 206
i
APERTURE
64
Il veicolo si ribloccherà di nuo-
vo automaticamente entro trenta
secondi, tranne se è aperta una
porta. Questo dispositivo evita di
sbloccare le porte del veicolo inav-
vertitamente.
La chiusura e l'apertura dei retrovi-
sori esterni possono essere disatti-
vate dalla rete PEUGEOT.
Chiusura della chiave
Premere il pulsante A e poi richiudere
la chiave. Localizzazione del veicolo
Premere sul lucchetto chiuso per
localizzare il veicolo bloccato in
un'area di parcheggio.
La localizzazione è segnalata dall’ac-
censione della plafoniera e dal lampeg-
giamento degli indicatori di direzione
per alcuni secondi. Antiavviamento elettronico
La chiave contiene un chip elettronico
d o t a t o d i u n o s p e c i fi c o c o d i c e . A l l ' i n s e r i -
mento del contatto, questo codice deve
essere riconosciuto per poter avviare il
motore del veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del motore
qualche istante dopo il disinserimento
del contatto ed impedisce l'avviamento
del motore per effrazione.
Protezione antifurto
In caso di malfunzionamento,
si è avvertiti dall'accensione
di questa spia, da un segnale
acustico e da un messaggio sul
display multifunzione.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto alla
rete PEUGEOT.
Premere per almeno due
secondi il pulsante di sbloc-
caggio del bagagliaio del
telecomando. Questo si
apre leggermente.
Sbloccaggio e socchiusura del
bagagliaio
