129
Fahrbetrieb

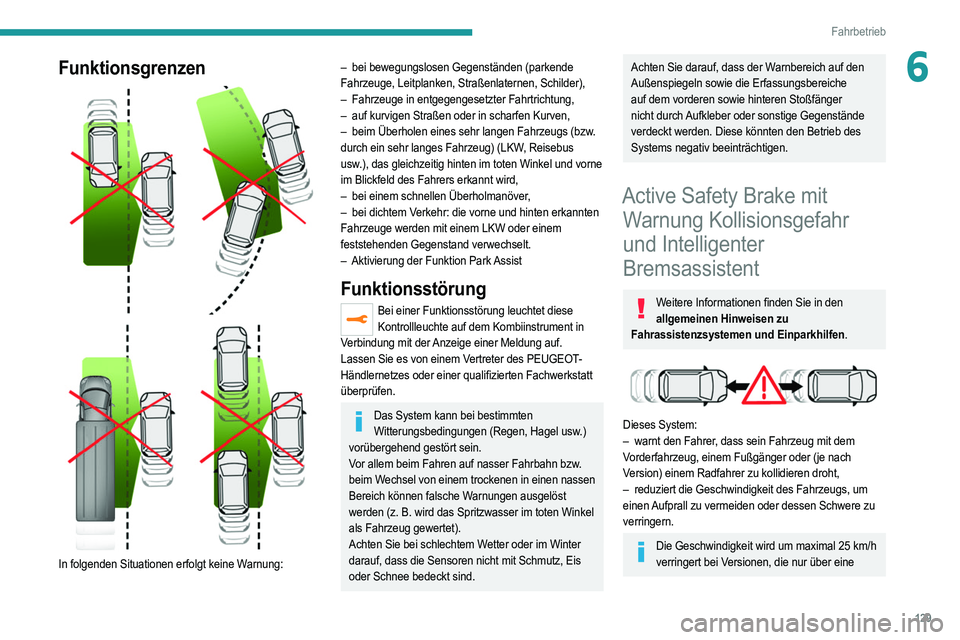

6Funktionsgrenzen



In folgenden Situationen erfolgt keine Warnung:
– bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen, Schilder),
–

Fahrzeuge in entgegengesetzter Fahrtrichtung,
–


auf kurvigen Straßen oder in scharfen Kurven,
–


beim Ãœberholen eines sehr langen Fahrzeugs (bzw
.
durch ein sehr langes Fahrzeug) (LKW, Reisebus
usw.), das gleichzeitig hinten im toten Winkel und vorne
im Blickfeld des Fahrers erkannt wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: die vorne und hinten erkannten
Fahrzeuge werden mit einem LKW oder einem
feststehenden Gegenstand verwechselt.
–

Aktivierung der Funktion Park
Assist
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung auf.
Lassen Sie es von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel usw.)
vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn bzw.
beim Wechsel von einem trockenen in einen nassen
Bereich können falsche Warnungen ausgelöst
werden (z.
B. wird das Spritzwasser im toten Winkel
als Fahrzeug gewertet).
Achten Sie bei schlechtem Wetter oder im Winter
darauf, dass die Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich auf den
Außenspiegeln sowie die Erfassungsbereiche
auf dem vorderen sowie hinteren Stoßfänger
nicht durch Aufkleber oder sonstige Gegenstände
verdeckt werden. Diese könnten den Betrieb des
Systems negativ beeinträchtigen.
Active Safety Brake mit Warnung Kollisionsgefahr
und Intelligenter
Bremsassistent
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Dieses System:
– warnt den Fahrer , dass sein Fahrzeug mit dem
Vorderfahrzeug, einem Fußgänger oder (je nach
Version) einem Radfahrer zu kollidieren droht,
–

reduziert die Geschwindigkeit des Fahrzeugs, um

einen Aufprall zu vermeiden oder dessen Schwere zu
verringern.
Die Geschwindigkeit wird um maximal 25 km/h
verringert bei V ersionen, die nur über eine

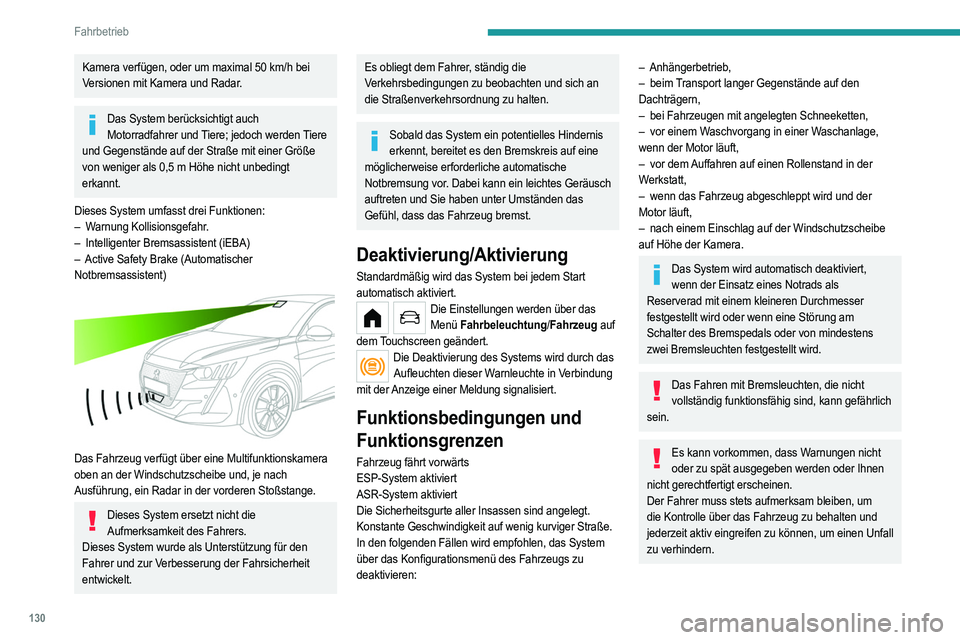

130
Fahrbetrieb
Kamera verfügen, oder um maximal 50 km/h bei
V ersionen mit Kamera und Radar.
Das System berücksichtigt auch Motorradfahrer und Tiere; jedoch werden Tiere
und Gegenstände auf der Straße mit einer Größe
von weniger als 0,5
m Höhe nicht unbedingt
erkannt.
Dieses System umfasst drei Funktionen:
–

W

arnung Kollisionsgefahr.
–

Intelligenter Bremsassistent (iEBA)
–


Active Safety Brake (Automatischer

Notbremsassistent)


Das Fahrzeug verfügt über eine Multifunktionskamera
oben an der Windschutzscheibe und, je nach
Ausführung, ein Radar in der vorderen Stoßstange.
Dieses System ersetzt nicht die Aufmerksamkeit des Fahrers.
Dieses System wurde als Unterstützung für den
Fahrer und zur Verbesserung der Fahrsicherheit
entwickelt.
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und sich an
die Straßenverkehrsordnung zu halten.
Sobald das System ein potentielles Hindernis erkennt, bereitet es den Bremskreis auf eine
möglicherweise erforderliche automatische
Notbremsung vor. Dabei kann ein leichtes Geräusch
auftreten und Sie haben unter Umständen das
Gefühl, dass das Fahrzeug bremst.
Deaktivierung/Aktivierung
Standardmäßig wird das System bei jedem Start
automatisch aktiviert.
Die Einstellungen werden über das Menü Fahrbeleuchtung/ Fahrzeug auf
dem Touchscreen geändert.
Die Deaktivierung des Systems wird durch das Aufleuchten dieser Warnleuchte in Verbindung
mit der Anzeige einer Meldung signalisiert.
Funktionsbedingungen und
Funktionsgrenzen
Fahrzeug fährt vorwärts
ESP-System aktiviert
ASR-System aktiviert
Die Sicherheitsgurte aller Insassen sind angelegt.
Konstante Geschwindigkeit auf wenig kurviger Straße.
In den folgenden Fällen wird empfohlen, das System
über das Konfigurationsmenü des Fahrzeugs zu
deaktivieren:
– Anhängerbetrieb,
– beim Transport langer Gegenstände auf den
Dachträgern,
–

bei Fahrzeugen mit angelegten Schneeketten,
–


vor einem W
aschvorgang in einer Waschanlage,
wenn der Motor läuft,
–

vor dem
Auffahren auf einen Rollenstand in der
Werkstatt,
–

wenn das Fahrzeug abgeschleppt wird und der

Motor läuft,
–

nach einem Einschlag auf der Windschutzscheibe

auf Höhe der Kamera.
Das System wird automatisch deaktiviert, wenn der Einsatz eines Notrads als
Reserverad mit einem kleineren Durchmesser
festgestellt wird oder wenn eine Störung am
Schalter des Bremspedals oder von mindestens
zwei Bremsleuchten festgestellt wird.
Das Fahren mit Bremsleuchten, die nicht vollständig funktionsfähig sind, kann gefährlich
sein.
Es kann vorkommen, dass Warnungen nicht oder zu spät ausgegeben werden oder Ihnen
nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben, um
die Kontrolle über das Fahrzeug zu behalten und
jederzeit aktiv eingreifen zu können, um einen Unfall
zu verhindern.
Nach einem Aufprall wird das System automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Warnung Kollisionsgefahr
Diese Funktion warnt den Fahrer, dass sein Fahrzeug
Gefahr läuft, mit einem anderen vor ihm fahrenden
Fahrzeug, einem Fußgänger oder einem Radfahrer in
seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie im
Falle eines Risikos einer Kollision gewarnt werden
möchten.
Die Schwelle wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem
Touchscreen eingestellt.
► Wählen Sie eine der drei vorgegebenen Schwellen
aus: „Fern“, „Normal“ oder „Nah“.
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und auf dem
Kombiinstrument angezeigt werden.
Das System berücksichtigt die Fahrzeugdynamik,
die Geschwindigkeit Ihres Fahrzeugs
und des vorausfahrenden Fahrzeugs, die

131
Fahrbetrieb
6Nach einem Aufprall wird das System automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.

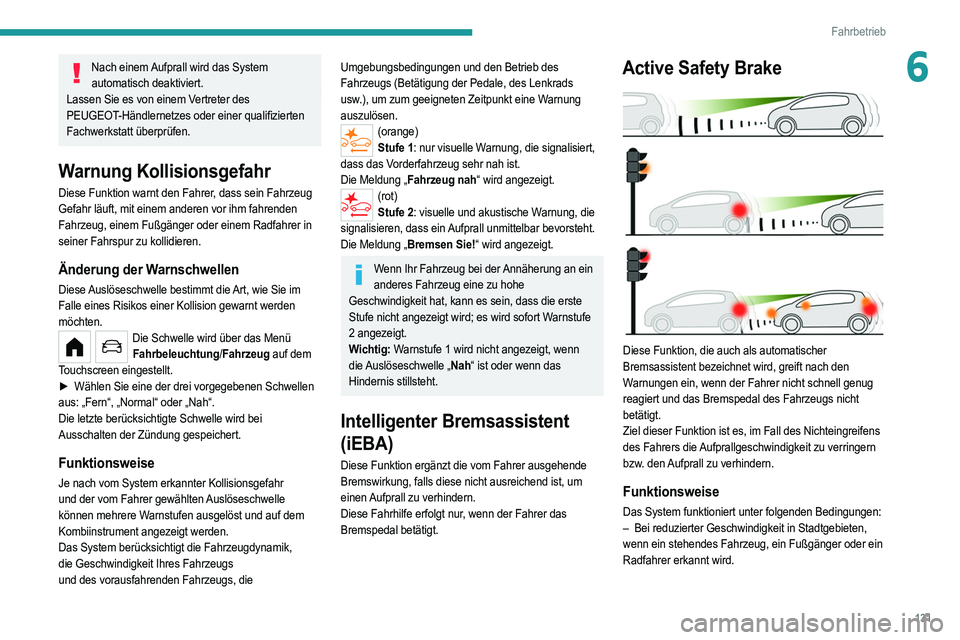

Warnung Kollisionsgefahr
Diese Funktion warnt den Fahrer, dass sein Fahrzeug
Gefahr läuft, mit einem anderen vor ihm fahrenden
Fahrzeug, einem Fußgänger oder einem Radfahrer in
seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie im
Falle eines Risikos einer Kollision gewarnt werden
möchten.
Die Schwelle wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem
Touchscreen eingestellt.
â–º

Wählen Sie eine der drei vorgegebenen Schwellen

aus: „Fern“, „Normal“ oder „Nah“.
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und auf dem
Kombiinstrument angezeigt werden.
Das System berücksichtigt die Fahrzeugdynamik,
die Geschwindigkeit Ihres Fahrzeugs
und des vorausfahrenden Fahrzeugs, die
Umgebungsbedingungen und den Betrieb des
Fahrzeugs (Betätigung der Pedale, des Lenkrads
usw.), um zum geeigneten Zeitpunkt eine Warnung
auszulösen.
(orange) Stufe 1: nur visuelle Warnung, die signalisiert,
dass das Vorderfahrzeug sehr nah ist.
Die Meldung „Fahrzeug nah“ wird angezeigt.
(rot) Stufe 2: visuelle und akustische Warnung, die
signalisieren, dass ein Aufprall unmittelbar bevorsteht.
Die Meldung „Bremsen Sie!“ wird angezeigt.
Wenn Ihr Fahrzeug bei der Annäherung an ein anderes Fahrzeug eine zu hohe
Geschwindigkeit hat, kann es sein, dass die erste
Stufe nicht angezeigt wird; es wird sofort Warnstufe
2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt, wenn
die Auslöseschwelle „Nah“ ist oder wenn das
Hindernis stillsteht.
Intelligenter Bremsassistent
(iEBA)
Diese Funktion ergänzt die vom Fahrer ausgehende
Bremswirkung, falls diese nicht ausreichend ist, um
einen Aufprall zu verhindern.
Diese Fahrhilfe erfolgt nur, wenn der Fahrer das
Bremspedal betätigt.
Active Safety Brake

Diese Funktion, die auch als automatischer
Bremsassistent bezeichnet wird, greift nach den
Warnungen ein, wenn der Fahrer nicht schnell genug
reagiert und das Bremspedal des Fahrzeugs nicht
betätigt.
Ziel dieser Funktion ist es, im Fall des Nichteingreifens
des Fahrers die Aufprallgeschwindigkeit zu verringern
bzw. den Aufprall zu verhindern.
Funktionsweise
Das System funktioniert unter folgenden Bedingungen:
– Bei reduzierter Geschwindigkeit in Stadtgebieten,
wenn ein stehendes Fahrzeug, ein Fußgänger oder ein
Radfahrer erkannt wird.

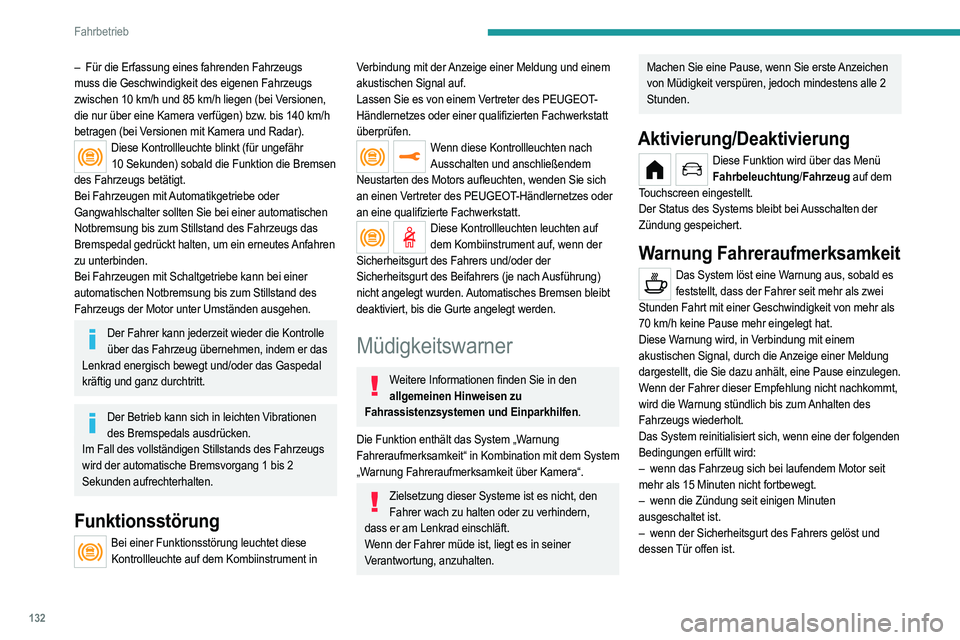

132
Fahrbetrieb
– Für die Erfassung eines fahrenden Fahrzeugs
muss die Geschwindigkeit des eigenen Fahrzeugs
zwischen 10
km/h und 85 km/h liegen (bei Versionen,
die nur über eine Kamera verfügen) bzw. bis 140
km/h
betragen (bei Versionen mit Kamera und Radar).
Diese Kontrollleuchte blinkt (für ungefähr 10 Sekunden) sobald die Funktion die Bremsen
des Fahrzeugs betätigt.
Bei Fahrzeugen mit Automatikgetriebe oder
Gangwahlschalter sollten Sie bei einer automatischen
Notbremsung bis zum Stillstand des Fahrzeugs das
Bremspedal gedrückt halten, um ein erneutes Anfahren
zu unterbinden.
Bei Fahrzeugen mit Schaltgetriebe kann bei einer
automatischen Notbremsung bis zum Stillstand des
Fahrzeugs der Motor unter Umständen ausgehen.
Der Fahrer kann jederzeit wieder die Kontrolle über das Fahrzeug übernehmen, indem er das
Lenkrad energisch bewegt und/oder das Gaspedal
kräftig und ganz durchtritt.
Der Betrieb kann sich in leichten Vibrationen des Bremspedals ausdrücken.
Im Fall des vollständigen Stillstands des Fahrzeugs
wird der automatische Bremsvorgang 1 bis 2
Sekunden aufrechterhalten.
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und einem
akustischen Signal auf.
Lassen Sie es von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Wenn diese Kontrollleuchten nach Ausschalten und anschließendem
Neustarten des Motors aufleuchten, wenden Sie sich
an einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Diese Kontrollleuchten leuchten auf dem Kombiinstrument auf, wenn der
Sicherheitsgurt des Fahrers und/oder der
Sicherheitsgurt des Beifahrers (je nach Ausführung)
nicht angelegt wurden. Automatisches Bremsen bleibt
deaktiviert, bis die Gurte angelegt werden.
Müdigkeitswarner
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Die Funktion enthält das System „Warnung
Fahreraufmerksamkeit“ in Kombination mit dem System
„Warnung Fahreraufmerksamkeit über Kamera“.
Zielsetzung dieser Systeme ist es nicht, den Fahrer wach zu halten oder zu verhindern,
dass er am Lenkrad einschläft.
Wenn der Fahrer müde ist, liegt es in seiner
Verantwortung, anzuhalten.
Machen Sie eine Pause, wenn Sie erste Anzeichen
von Müdigkeit verspüren, jedoch mindestens alle 2
Stunden.
Aktivierung/Deaktivierung
Diese Funktion wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem
Touchscreen eingestellt.
Der Status des Systems bleibt bei Ausschalten der
Zündung gespeichert.
Warnung Fahreraufmerksamkeit
Das System löst eine Warnung aus, sobald es feststellt, dass der Fahrer seit mehr als zwei
Stunden Fahrt mit einer Geschwindigkeit von mehr als
70

km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer Meldung
dargestellt, die Sie dazu anhält, eine Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht nachkommt,
wird die Warnung stündlich bis zum Anhalten des
Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der folgenden
Bedingungen erfüllt wird:
–

wenn das Fahrzeug sich bei laufendem Motor seit

mehr als 15
Minuten nicht fortbewegt.
–

wenn die Zündung seit einigen Minuten

ausgeschaltet ist.
–

wenn der Sicherheitsgurt des Fahrers gelöst und

dessen Tür offen ist.
Sobald das Fahrzeug langsamer 70 km/h fährt, geht das System in den Standby-Modus
über.
Die Fahrzeit wird erneut berechnet, sobald die
Geschwindigkeit des Fahrzeugs über 70 km/h liegt.
Warnung Fahreraufmerksamkeit
über Kamera


Das System bewertet die Aufmerksamkeit, Müdigkeit und Ablenkung des Fahrers, indem
es die Abweichungen von der Fahrbahn im Verhältnis
zu den Fahrbahnmarkierungen identifiziert.
Hierzu verwendet das System eine Kamera am oberen
Teil der Windschutzscheibe.
Diese Funktion ist besonders gut für Schnellstraßen
(Geschwindigkeiten über 70 km/h) geeignet.
Bei der ersten Warnstufe erhält der Fahrer die Meldung
„ Seien Sie vorsichtig!“ in Verbindung mit einem
akustischen Signal.

133
Fahrbetrieb

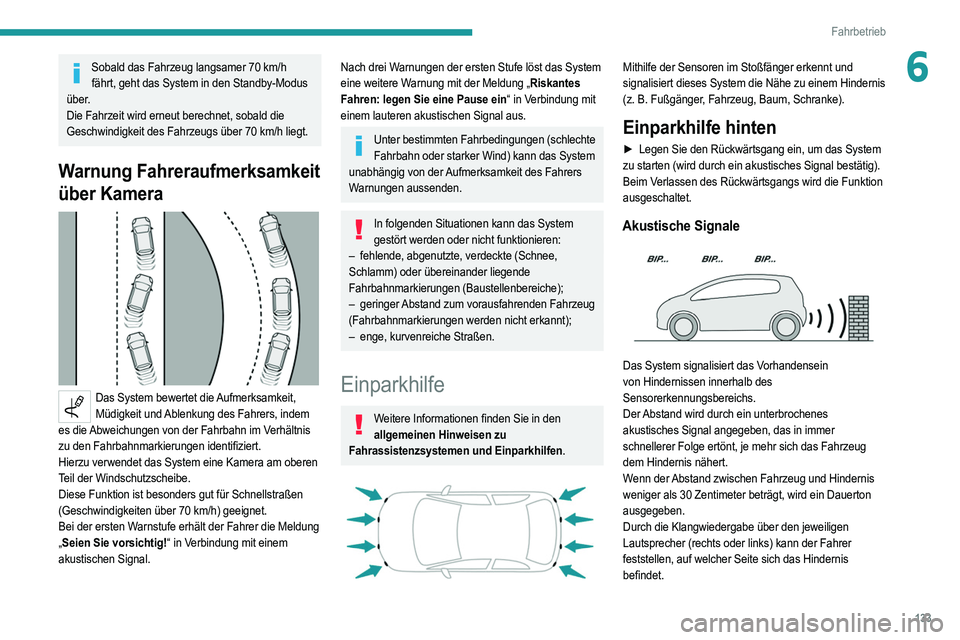

6Sobald das Fahrzeug langsamer 70 km/h
fährt, geht das System in den Standby-Modus
über.
Die Fahrzeit wird erneut berechnet, sobald die
Geschwindigkeit des Fahrzeugs über 70
km/h liegt.
Warnung Fahreraufmerksamkeit
über Kamera


Das System bewertet die Aufmerksamkeit, Müdigkeit und Ablenkung des Fahrers, indem
es die Abweichungen von der Fahrbahn im Verhältnis
zu den Fahrbahnmarkierungen identifiziert.
Hierzu verwendet das System eine Kamera am oberen
Teil der Windschutzscheibe.
Diese Funktion ist besonders gut für Schnellstraßen
(Geschwindigkeiten über 70
km/h) geeignet.
Bei der ersten Warnstufe erhält der Fahrer die Meldung
„ Seien Sie vorsichtig!“ in Verbindung mit einem
akustischen Signal.
Nach drei Warnungen der ersten Stufe löst das System
eine weitere Warnung mit der Meldung „Riskantes
Fahren: legen Sie eine Pause ein“ in Verbindung mit
einem lauteren akustischen Signal aus.
Unter bestimmten Fahrbedingungen (schlechte Fahrbahn oder starker Wind) kann das System
unabhängig von der Aufmerksamkeit des Fahrers
Warnungen aussenden.
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:
–

fehlende, abgenutzte, verdeckte (Schnee,

Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
–

geringer
Abstand zum vorausfahrenden Fahrzeug
(Fahrbahnmarkierungen werden nicht erkannt);
–

enge, kurvenreiche Straßen.
Einparkhilfe
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Mithilfe der Sensoren im Stoßfänger erkennt und
signalisiert dieses System die Nähe zu einem Hindernis
(z.
B. Fußgänger, Fahrzeug, Baum, Schranke).
Einparkhilfe hinten
► Legen Sie den Rückwärtsgang ein, um das System
zu starten (wird durch ein akustisches Signal bestätig).
Beim Verlassen des Rückwärtsgangs wird die Funktion
ausgeschaltet.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das Fahrzeug
dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und Hindernis
weniger als 30 Zentimeter beträgt, wird ein Dauerton
ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.

134
Fahrbetrieb

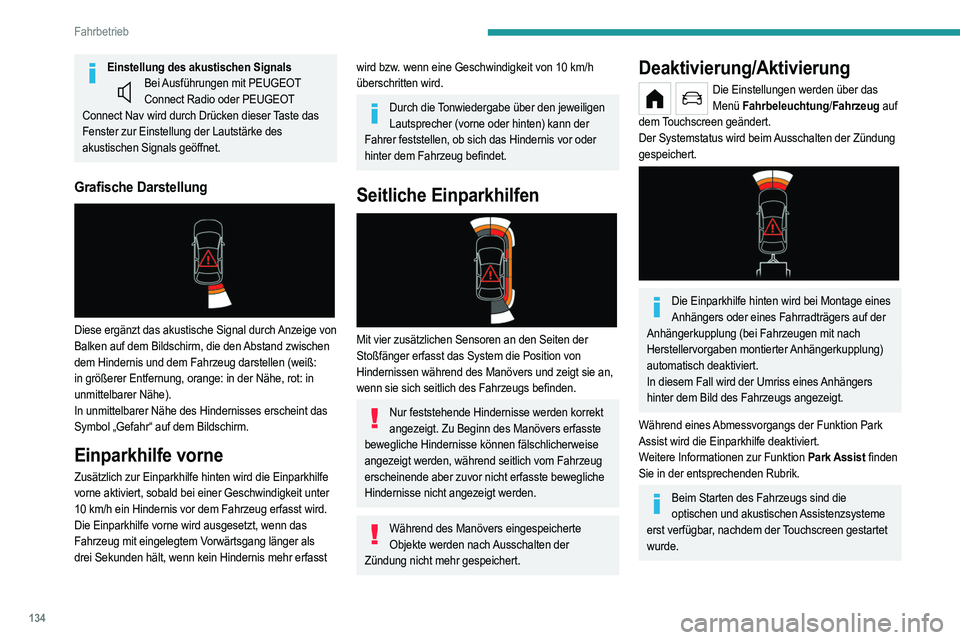

Einstellung des akustischen SignalsBei Ausführungen mit PEUGEOT Connect Radio oder PEUGEOT
Connect Nav wird durch Drücken dieser Taste das
Fenster zur Einstellung der Lautstärke des
akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt das akustische Signal durch Anzeige von
Balken auf dem Bildschirm, die den Abstand zwischen
dem Hindernis und dem Fahrzeug darstellen (weiß:
in größerer Entfernung, orange: in der Nähe, rot: in
unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint das
Symbol „Gefahr“ auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die Einparkhilfe
vorne aktiviert, sobald bei einer Geschwindigkeit unter
10
km/h ein Hindernis vor dem Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger als
drei Sekunden hält, wenn kein Hindernis mehr erfasst
wird bzw. wenn eine Geschwindigkeit von 10 km/h
überschritten wird.
Durch die Tonwiedergabe über den jeweiligen Lautsprecher (vorne oder hinten) kann der
Fahrer feststellen, ob sich das Hindernis vor oder
hinter dem Fahrzeug befindet.
Seitliche Einparkhilfen

Mit vier zusätzlichen Sensoren an den Seiten der
Stoßfänger erfasst das System die Position von
Hindernissen während des Manövers und zeigt sie an,
wenn sie sich seitlich des Fahrzeugs befinden.
Nur feststehende Hindernisse werden korrekt angezeigt. Zu Beginn des Manövers erfasste
bewegliche Hindernisse können fälschlicherweise
angezeigt werden, während seitlich vom Fahrzeug
erscheinende aber zuvor nicht erfasste bewegliche
Hindernisse nicht angezeigt werden.
Während des Manövers eingespeicherte Objekte werden nach Ausschalten der
Zündung nicht mehr gespeichert.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü Fahrbeleuchtung/ Fahrzeug auf
dem Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der Zündung
gespeichert.


Die Einparkhilfe hinten wird bei Montage eines Anhängers oder eines Fahrradträgers auf der
Anhängerkupplung (bei Fahrzeugen mit nach
Herstellervorgaben montierter Anhängerkupplung)
automatisch deaktiviert.
In diesem Fall wird der Umriss eines Anhängers
hinter dem Bild des Fahrzeugs angezeigt.
Während eines Abmessvorgangs der Funktion Park
Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist finden
Sie in der entsprechenden Rubrik.
Beim Starten des Fahrzeugs sind die optischen und akustischen Assistenzsysteme
erst verfügbar, nachdem der Touchscreen gestartet
wurde.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang
leuchtet eine dieser Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige einer
Meldung und einem akustischen Signal (kurzer
Piepton) auf.
Lassen Sie es von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Visiopark 1
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.

135
Fahrbetrieb

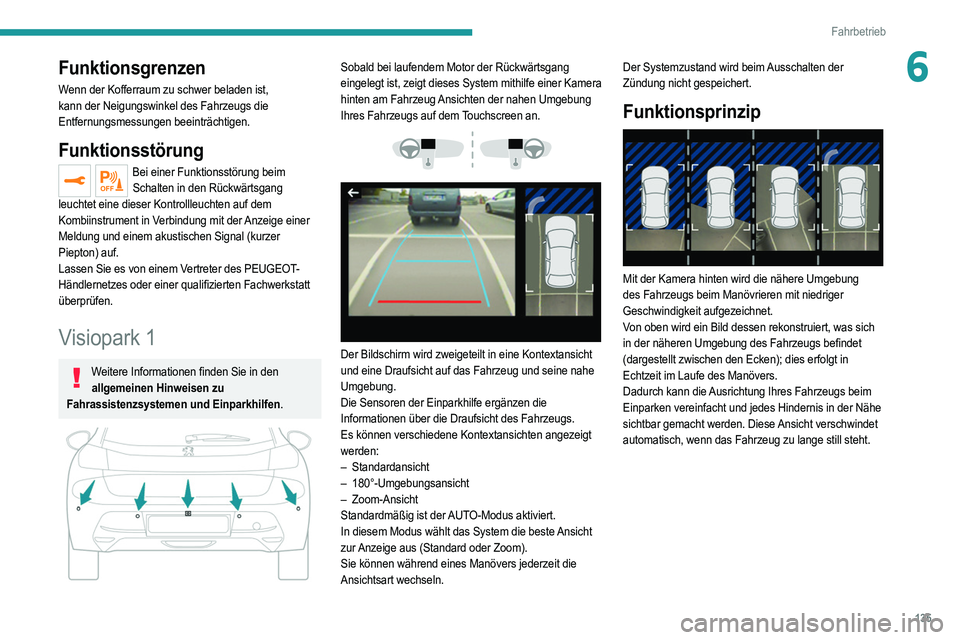

6Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang
leuchtet eine dieser Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige einer
Meldung und einem akustischen Signal (kurzer
Piepton) auf.
Lassen Sie es von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Visiopark 1
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Sobald bei laufendem Motor der Rückwärtsgang
eingelegt ist, zeigt dieses System mithilfe einer Kamera
hinten am Fahrzeug Ansichten der nahen Umgebung
Ihres Fahrzeugs auf dem Touchscreen an.




Der Bildschirm wird zweigeteilt in eine Kontextansicht
und eine Draufsicht auf das Fahrzeug und seine nahe
Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten angezeigt
werden:
– Standardansicht
–
180°-Umgebungsansicht
–
Zoom-Ansicht
Standardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste Ansicht
zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln. Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsprinzip

Mit der Kamera hinten wird die nähere Umgebung
des Fahrzeugs beim Manövrieren mit niedriger
Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was sich
in der näheren Umgebung des Fahrzeugs befindet
(dargestellt zwischen den Ecken); dies erfolgt in
Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs beim
Einparken vereinfacht und jedes Hindernis in der Nähe
sichtbar gemacht werden. Diese Ansicht verschwindet
automatisch, wenn das Fahrzeug zu lange still steht.

136
Fahrbetrieb

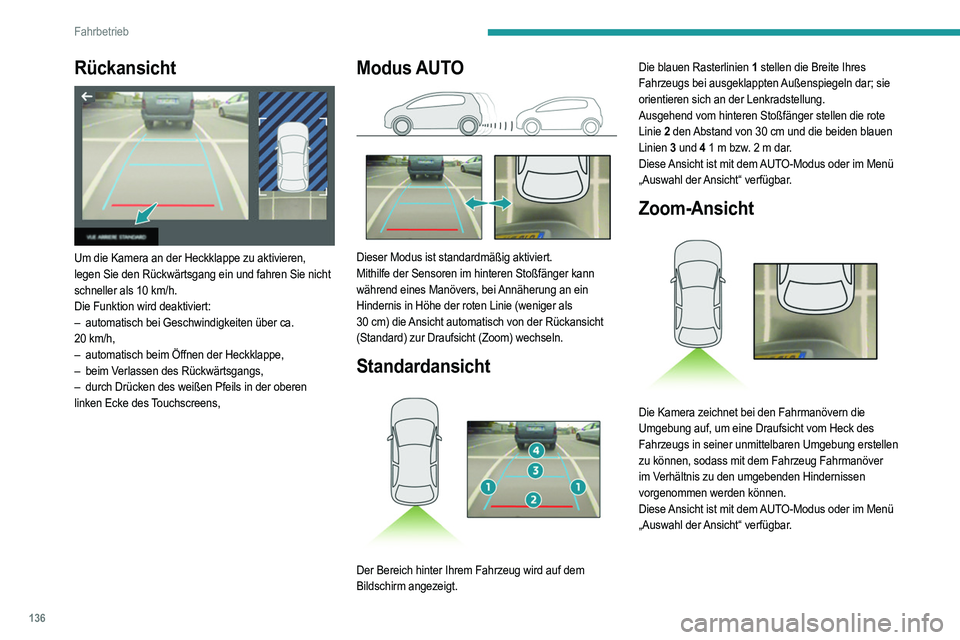

Rückansicht

Um die Kamera an der Heckklappe zu aktivieren,
legen Sie den Rückwärtsgang ein und fahren Sie nicht
schneller als 10 km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.

20
km/h,
–

automatisch beim Öffnen der Heckklappe,
–


beim V
erlassen des Rückwärtsgangs,
–

durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger kann
während eines Manövers, bei Annäherung an ein
Hindernis in Höhe der roten Linie (weniger als
30
cm) die Ansicht automatisch von der Rückansicht
(Standard) zur Draufsicht (Zoom) wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt. Die blauen Rasterlinien 1
stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar; sie
orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die rote
Linie 2 den Abstand von 30 cm und die beiden blauen
Linien 3 und 4 1 m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im Menü
„Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung erstellen
zu können, sodass mit dem Fahrzeug Fahrmanöver
im Verhältnis zu den umgebenden Hindernissen
vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im Menü
„Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig, mithilfe
der Seitenspiegel die Seiten des Fahrzeugs zu
überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des Fahrzeugs.

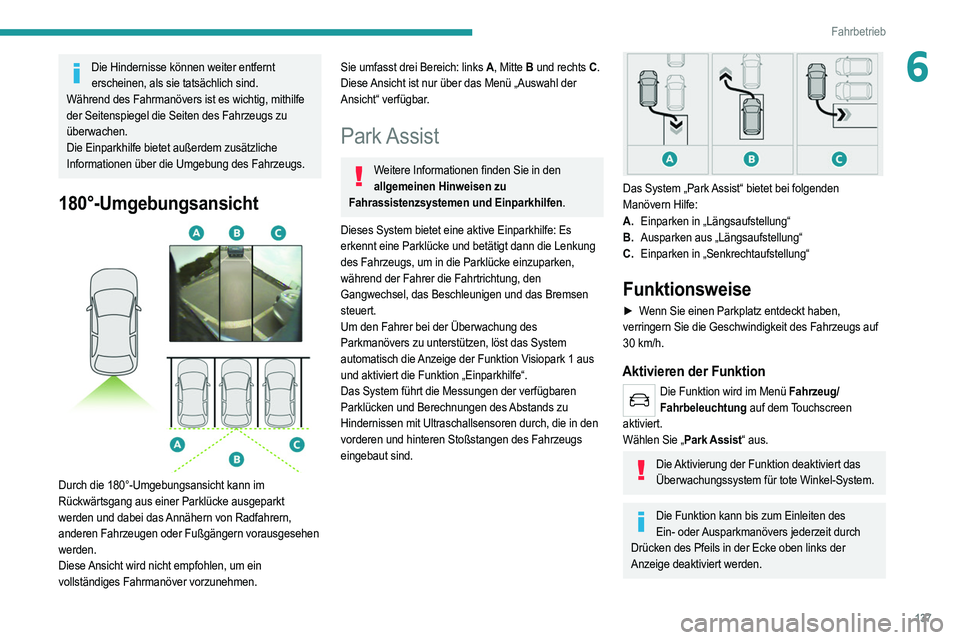

180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das Annähern von Radfahrern,
anderen Fahrzeugen oder Fußgängern vorausgesehen
werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.

137
Fahrbetrieb
6Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig, mithilfe
der Seitenspiegel die Seiten des Fahrzeugs zu
überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das

Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern vorausgesehen
werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A , Mitte B und rechts C .
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Park Assist
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Dieses System bietet eine aktive Einparkhilfe: Es
erkennt eine Parklücke und betätigt dann die Lenkung
des Fahrzeugs, um in die Parklücke einzuparken,
während der Fahrer die Fahrtrichtung, den
Gangwechsel, das Beschleunigen und das Bremsen
steuert.
Um den Fahrer bei der Ãœberwachung des
Parkmanövers zu unterstützen, löst das System
automatisch die Anzeige der Funktion Visiopark 1 aus
und aktiviert die Funktion „Einparkhilfe“.
Das System führt die Messungen der verfügbaren
Parklücken und Berechnungen des Abstands zu
Hindernissen mit Ultraschallsensoren durch, die in den
vorderen und hinteren Stoßstangen des Fahrzeugs
eingebaut sind.


Das System „Park Assist“ bietet bei folgenden
Manövern Hilfe:
A. Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Funktionsweise
â–º Wenn Sie einen Parkplatz entdeckt haben,
verringern Sie die Geschwindigkeit des Fahrzeugs auf
30
km/h.
Aktivieren der Funktion
Die Funktion wird im Menü Fahrzeug/Fahrbeleuchtung auf dem Touchscreen
aktiviert.
Wählen Sie „Park Assist“ aus.
Die Aktivierung der Funktion deaktiviert das Überwachungssystem für tote Winkel-System.
Die Funktion kann bis zum Einleiten des Ein- oder Ausparkmanövers jederzeit durch
Drücken des Pfeils in der Ecke oben links der
Anzeige deaktiviert werden.

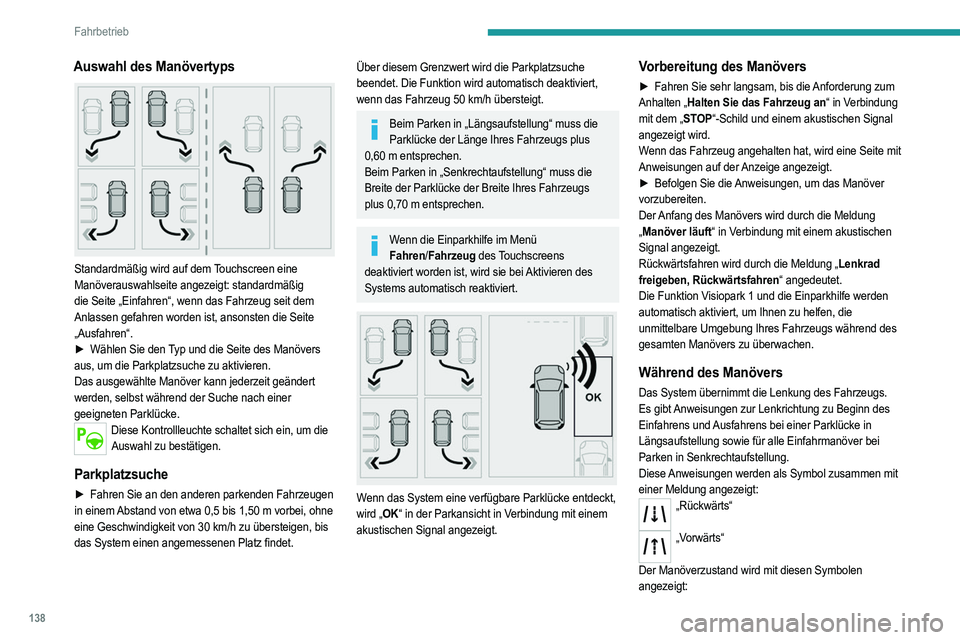

138
Fahrbetrieb
Auswahl des Manövertyps

Standardmäßig wird auf dem Touchscreen eine
Manöverauswahlseite angezeigt: standardmäßig
die Seite „Einfahren“, wenn das Fahrzeug seit dem
Anlassen gefahren worden ist, ansonsten die Seite
„Ausfahren“.
â–º
Wählen Sie den
Typ und die Seite des Manövers
aus, um die Parkplatzsuche zu aktivieren.
Das ausgewählte Manöver kann jederzeit geändert
werden, selbst während der Suche nach einer
geeigneten Parklücke.
Diese Kontrollleuchte schaltet sich ein, um die Auswahl zu bestätigen.
Parkplatzsuche
â–º Fahren Sie an den anderen parkenden Fahrzeugen
in einem Abstand von etwa 0,5 bis 1,50 m vorbei, ohne
eine Geschwindigkeit von 30
km/h zu übersteigen, bis
das System einen angemessenen Platz findet.
Ãœber diesem Grenzwert wird die Parkplatzsuche
beendet. Die Funktion wird automatisch deaktiviert,
wenn das Fahrzeug 50
km/h übersteigt.
Beim Parken in „Längsaufstellung“ muss die Parklücke der Länge Ihres Fahrzeugs plus
0,60

m entsprechen.
Beim Parken in „Senkrechtaufstellung“ muss die
Breite der Parklücke der Breite Ihres Fahrzeugs
plus 0,70
m entsprechen.
Wenn die Einparkhilfe im Menü Fahren/ Fahrzeug des Touchscreens
deaktiviert worden ist, wird sie bei Aktivieren des
Systems automatisch reaktiviert.


Wenn das System eine verfügbare Parklücke entdeckt,
wird „OK“ in der Parkansicht in Verbindung mit einem
akustischen Signal angezeigt.
Vorbereitung des Manövers
â–º Fahren Sie sehr langsam, bis die Anforderung zum
Anhalten „Halten Sie das Fahrzeug an“ in Verbindung
mit dem „STOP“-Schild und einem akustischen Signal
angezeigt wird.
Wenn das Fahrzeug angehalten hat, wird eine Seite mit
Anweisungen auf der Anzeige angezeigt.
â–º

Befolgen Sie die
Anweisungen, um das Manöver
vorzubereiten.
Der Anfang des Manövers wird durch die Meldung
„ Manöver läuft“ in Verbindung mit einem akustischen
Signal angezeigt.
Rückwärtsfahren wird durch die Meldung „Lenkrad
freigeben, Rückwärtsfahren“ angedeutet.
Die Funktion Visiopark 1 und die Einparkhilfe werden
automatisch aktiviert, um Ihnen zu helfen, die
unmittelbare Umgebung Ihres Fahrzeugs während des
gesamten Manövers zu überwachen.
Während des Manövers
Das System übernimmt die Lenkung des Fahrzeugs.
Es gibt Anweisungen zur Lenkrichtung zu Beginn des
Einfahrens und Ausfahrens bei einer Parklücke in
Längsaufstellung sowie für alle Einfahrmanöver bei
Parken in Senkrechtaufstellung.
Diese Anweisungen werden als Symbol zusammen mit
einer Meldung angezeigt:
„Rückwärts“
„Vorwärts“
Der Manöverzustand wird mit diesen Symbolen
angezeigt:
