PEUGEOT 208 2021 Manuale duso (in Italian)

139
Guida

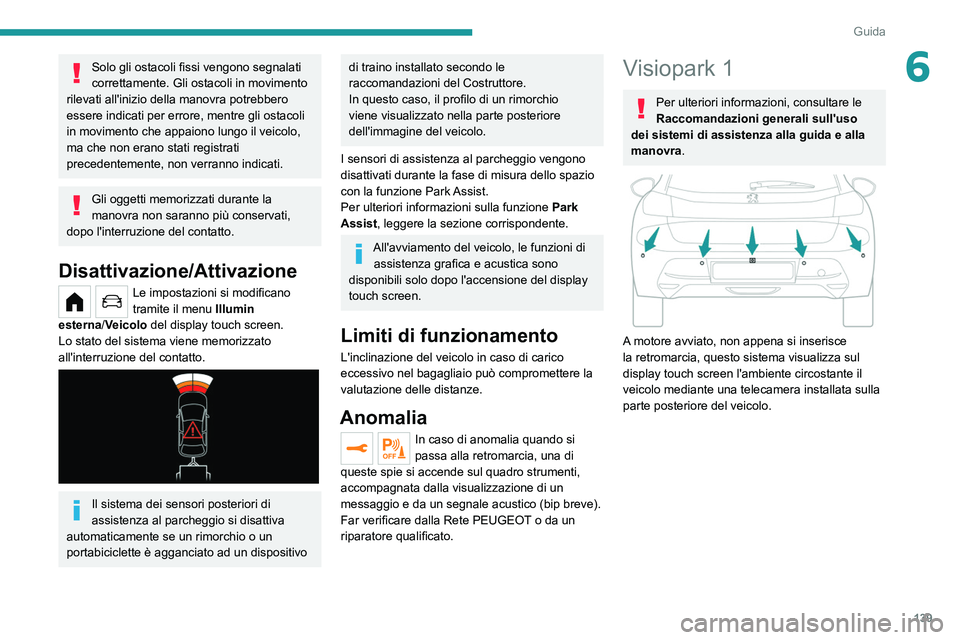

6Solo gli ostacoli fissi vengono segnalati
correttamente. Gli ostacoli in movimento
rilevati all'inizio della manovra potrebbero
essere indicati per errore, mentre gli ostacoli
in movimento che appaiono lungo il veicolo,
ma che non erano stati registrati
precedentemente, non verranno indicati.
Gli oggetti memorizzati durante la
manovra non saranno più conservati,
dopo l'interruzione del contatto.
Disattivazione/Attivazione
Le impostazioni si modificano
tramite il menu Illumin
esterna /Veicolo del display touch screen.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.


Il sistema dei sensori posteriori di
assistenza al parcheggio si disattiva
automaticamente se un rimorchio o un
portabiciclette è agganciato ad un dispositivo
di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
viene visualizzato nella parte posteriore
dell'immagine del veicolo.
I sensori di assistenza al parcheggio vengono
disattivati durante la fase di misura dello spazio
con la funzione Park Assist.
Per ulteriori informazioni sulla funzione

Park
Assist

, leggere la sezione corrispondente.
All'avviamento del veicolo, le funzioni di assistenza grafica e acustica sono
disponibili solo dopo l'accensione del display
touch screen.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si
passa alla retromarcia, una di
queste spie si accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico (bip breve).
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Visiopark 1
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


A motore avviato, non appena si inserisce
la retromarcia, questo sistema visualizza sul
display touch screen l'ambiente circostante il
veicolo mediante una telecamera installata sulla
parte posteriore del veicolo.

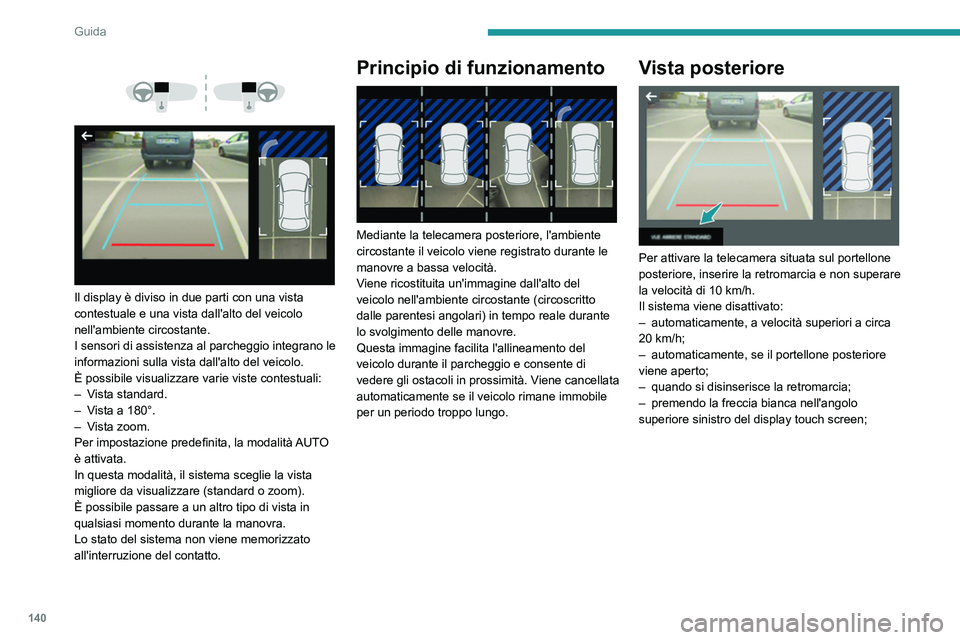

140
Guida
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard





Il display è diviso in due parti con una vista
contestuale e una vista dall'alto del veicolo
nell'ambiente circostante.
I sensori di assistenza al parcheggio integrano le
informazioni sulla vista dall'alto del veicolo.
È possibile visualizzare varie viste contestuali:
–
V
ista standard.
–

V
ista a 180°.
–

V
ista zoom.
Per impostazione predefinita, la modalità AUTO
è attivata.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare
(standard o zoom).
È possibile passare a un altro tipo di vista in
qualsiasi momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Mediante la telecamera posteriore, l'ambiente
circostante il veicolo viene registrato durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto
dalle parentesi angolari) in tempo reale durante
lo svolgimento delle manovre.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli in prossimità. Viene cancellata
automaticamente se il veicolo rimane immobile
per un periodo troppo lungo.
Vista posteriore

Per attivare la telecamera situata sul portellone
posteriore, inserire la retromarcia e non superare
la velocità di 10
km/h.
Il sistema viene disattivato:
–

automaticamente, a velocità superiori a circa
20

km/h;
–

automaticamente, se il portellone posteriore
viene aperto;
–


quando si disinserisce la retromarcia;
–


premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;

141
Guida

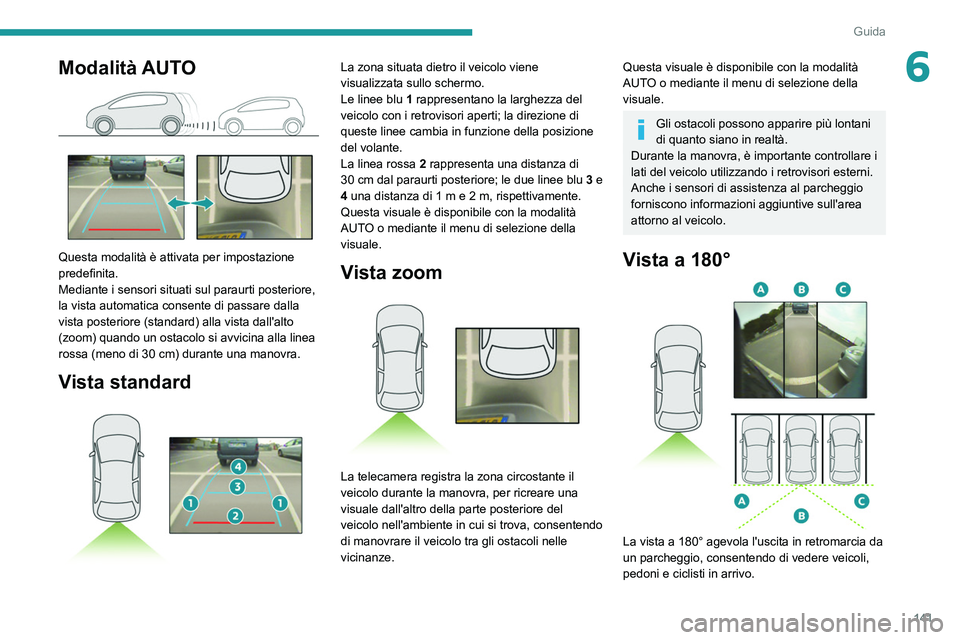

6Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard

La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra, per ricreare una
visuale dall'altro della parte posteriore del
veicolo nell'ambiente in cui si trova, consentendo
di manovrare il veicolo tra gli ostacoli nelle
vicinanze.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in arrivo.

142
Guida
Questa vista non è consigliata per realizzare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C.
Questa vista è disponibile solo tramite il menu di
selezione della visuale.
Park Assist
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema fornisce assistenza attiva al
parcheggio: rileva uno spazio in cui parcheggiare
e sterza nella giusta
direzione per parcheggiare
al suo interno, mentre il guidatore controlla
la direzione di guida, il cambio delle marce,
l'accelerazione e la frenata.
Per assistere il guidatore nel monitoraggio della
manovra, il sistema attiva automaticamente la
visualizzazione della funzione
Visiopark 1 e i
sensori di assistenza al parcheggio.
Il sistema misura gli spazi disponibili per il
parcheggio e calcola le distanze del veicolo
rispetto agli ostacoli, servendosi dei sensori
ad ultrasuoni integrati nel paraurti anteriore e
posteriore.


Il sistema fornisce assistenza nelle seguenti
manovre:
A. Entrata in un parcheggio "in parallelo"
B. Uscita da un parcheggio "in parallelo"
C. Entrata in un parcheggio "a pettine"
Funzionamento
► Durante l'avvicinamento all'area di
parcheggio, ridurre la velocità del veicolo a
30
km/h o meno.
Attivazione della funzione
L'attivazione della funzione si effettua nel
menu Veicolo/Illumin esterna del display
touch screen.
Selezionare " Park Assist".
L'attivazione della funzione disattiva il
sistema Sorveglianza angoli ciechi.
È possibile disattivare la funzione in
qualsiasi momento fino all'inizio della
manovra di entrata o di uscita dallo spazio di
parcheggio, premendo la freccia nell'angolo
superiore sinistro del display.
Selezione del tipo di manovra

Una pagina dedicata alla selezione della
manovra è visualizzata sul display touch screen:
per impostazione predefinita, la pagina "Entrata"
se il veicolo è in funzione dall'inserimento del
contatto, oppure la pagina "Uscita".
►

Selezionare il tipo e il lato della manovra per
attivare la ricerca dello spazio di parcheggio.
La manovra selezionata può essere modificata
in qualsias

i momento, anche durante la ricerca di
uno spazio disponibile.
Questa spia si accende per confermare la
selezione.
Ricerca dello spazio di parcheggio
► Guidare a una distanza compresa tra 0,50 m
e 1,50 m dalla fila di veicoli parcheggiati, senza
mai superare i 30
km/h, fino a quando il sistema
trova uno spazio disponibile.
La ricerca dello spazio di parcheggio si
interrompe oltre questo limite. La funzione si

143
Guida

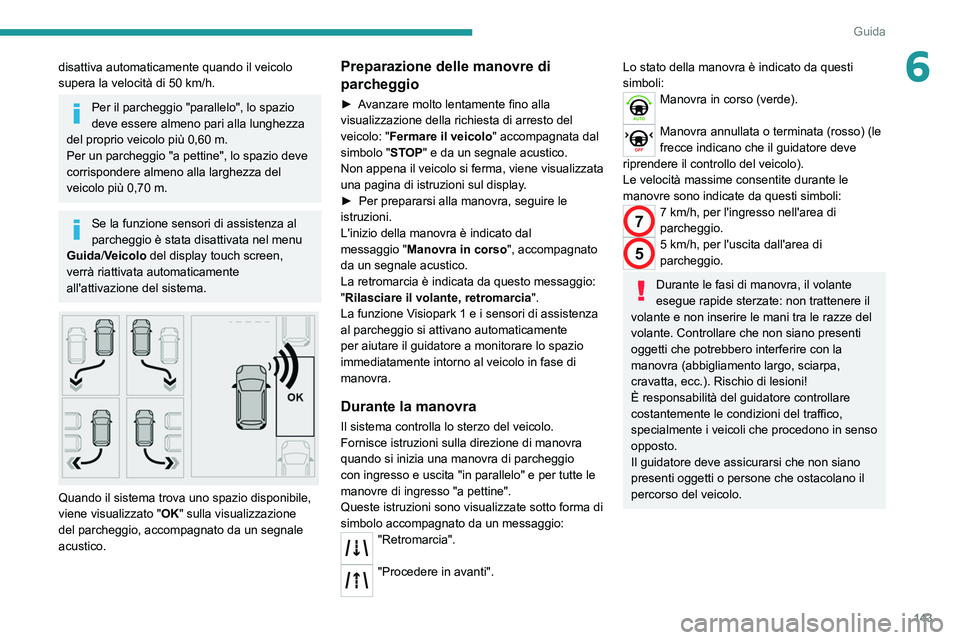

6disattiva automaticamente quando il veicolo
supera la velocità di 50 km/h.
Per il parcheggio "parallelo", lo spazio
deve essere almeno pari alla lunghezza
del proprio veicolo più 0,60
m.
Per un parcheggio "a pettine", lo spazio deve
corrispondere almeno alla larghezza del
veicolo più 0,70
m.
Se la funzione sensori di assistenza al
parcheggio è stata disattivata nel menu
Guida /Veicolo del display touch screen,
verrà riattivata automaticamente
all'attivazione del sistema.


Quando il sistema trova uno spazio disponibile,
viene visualizzato " OK" sulla visualizzazione
del parcheggio, accompagnato da un segnale
acustico.
Preparazione delle manovre di
parcheggio
► Avanzare molto lentamente fino alla
visualizzazione della richiesta di arresto del
veicolo: "Fermare il veicolo" accompagnata dal
simbolo " STOP" e da un segnale acustico.
Non appena il veicolo si ferma, viene visualizzata
una pagina di istruzioni sul display.
►

Per prepararsi alla manovra, seguire le
istruzioni.
L'inizio della manovra è indicato dal
messaggio

"Manovra in corso", accompagnato
da un segnale acustico.
La retromarcia è indicata da questo messaggio:
"Rilasciare il volante, retromarcia".
La funzione Visiopark 1 e i sensori di assistenza
al parcheggio si attivano automaticamente
per aiutare il guidatore a monitorare lo spazio
immediatamente intorno al veicolo in fase di
manovra.
Durante la manovra
Il sistema controlla lo sterzo del veicolo.
Fornisce istruzioni sulla direzione di manovra
quando si inizia una manovra di parcheggio
con ingresso e uscita "in parallelo" e per tutte le
manovre di ingresso "a pettine".
Queste istruzioni sono visualizzate sotto forma di
simbolo accompagnato da un messaggio:
"Retromarcia".
"Procedere in avanti".
Lo stato della manovra è indicato da questi
simboli:
Manovra in corso (verde).
Manovra annullata o terminata (rosso) (le
frecce indicano che il guidatore deve
riprendere il controllo del veicolo).
Le velocità massime consentite durante le
manovre sono indicate da questi simboli:
77 km/h, per l'ingresso nell'area di
parcheggio.
55 km/h, per l'uscita dall'area di
parcheggio.
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze del
volante. Controllare che non siano presenti
oggetti che potrebbero interferire con la
manovra (abbigliamento largo, sciarpa,
cravatta, ecc.). Rischio di lesioni!
È responsabilità del guidatore controllare
costantemente le condizioni del traffico,
specialmente i veicoli che procedono in senso
opposto.
Il guidatore deve assicurarsi che non siano
presenti oggetti o persone che ostacolano il
percorso del veicolo.

144
Guida

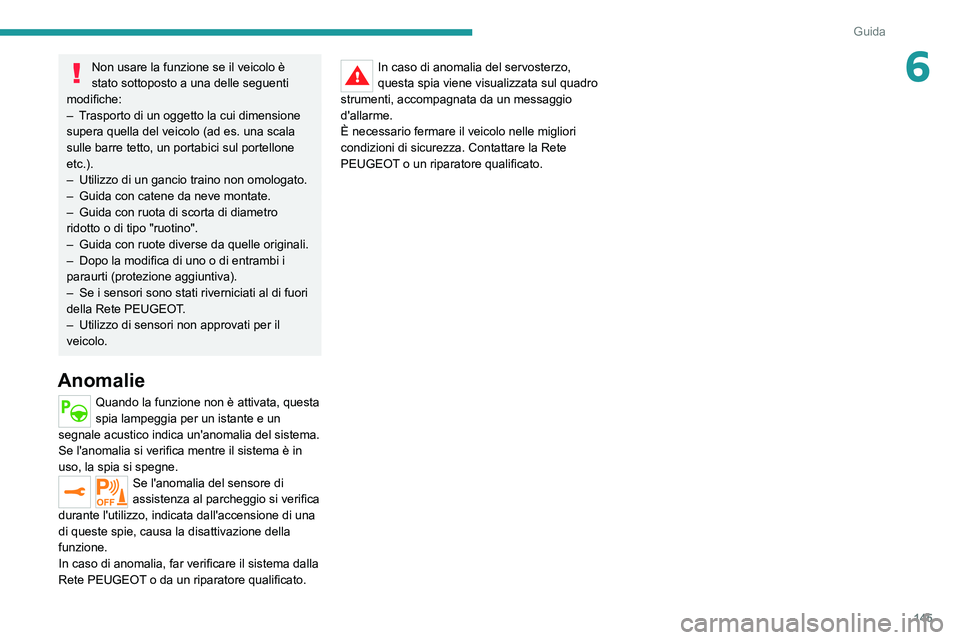

Non usare la funzione se il veicolo è
stato sottoposto a una delle seguenti
modifiche:
– Trasporto di un oggetto la cui dimensione
supera quella del veicolo (ad es. una scala
sulle barre tetto, un portabici sul portellone
etc.).
– Utilizzo di un gancio traino non omologato.
– Guida con catene da neve montate.
– Guida con ruota di scorta di diametro
ridotto o di tipo "ruotino".
– Guida con ruote diverse da quelle originali.
– Dopo la modifica di uno o di entrambi i
paraurti (protezione aggiuntiva).
– Se i sensori sono stati riverniciati al di fuori
della Rete PEUGEOT.
– Utilizzo di sensori non approvati per il
veicolo.
Anomalie
Quando la funzione non è attivata, questa
spia lampeggia per un istante e un
segnale acustico indica un'anomalia del sistema.
Se l'anomalia si verifica mentre il sistema è in
uso, la spia si spegne.
Se l'anomalia del sensore di
assistenza al parcheggio si verifica
durante l'utilizzo, indicata dall'accensione di una
di queste spie, causa la disattivazione della
funzione.
In caso di anomalia, far verificare il sistema dalla
Rete PEUGEOT o da un riparatore qualificato.

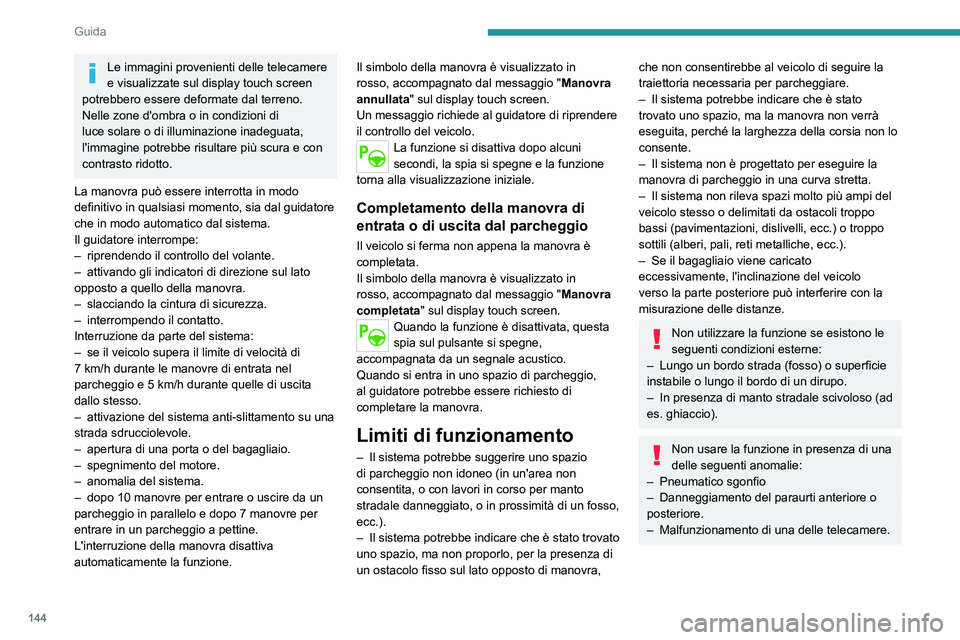

Le immagini provenienti delle telecamere=
e visualizzate sul display touch screen
potrebbero essere deformate dal terreno.
Nelle zone d'ombra o in condizioni di
luce solare o di illuminazione inadeguata,=
l'immagine potrebbe risultare pi

145
Guida
6Non usare la funzione se il veicolo è
stato sottoposto a una delle seguenti
modifiche:
–

T

rasporto di un oggetto la cui dimensione
supera quella del veicolo (ad es. una scala
sulle barre tetto, un portabici sul portellone
etc.).
–

Utilizzo di un gancio traino non omologato.
–


Guida con catene da neve montate.
–


Guida con ruota di scorta di diametro
ridotto o di tipo "ruotino".
–


Guida con ruote diverse da quelle originali.
–


Dopo la modifica di uno o di entrambi i
paraurti (protezione aggiuntiva).
–


Se i sensori sono stati riverniciati al di fuori
della Rete PEUGEOT

.
–

Utilizzo di sensori non approvati per il
veicolo.
Anomalie
Quando la funzione non è attivata, questa
spia lampeggia per un istante e un
segnale acustico
indica un'anomalia del sistema.
Se l'anomalia si verifica mentre il sistema è in
uso, la spia si spegne.
Se l'anomalia del sensore di
assistenza al parcheggio si verifica
durante l'utilizzo, indicata dall'accensione di una
di queste spie, causa la disattivazione della
funzione.
In caso di anomalia, far verificare il sistema dalla
Rete PEUGEOT o da un riparatore qualificato.
In caso di anomalia del servosterzo,
questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
PEUGEOT o un riparatore qualificato.

Compatibilità dei
carburanti

Carburanti conformi alla norma EN228
contenenti rispettivamente fino al 5% e fino al
10% di etanolo.

Carburanti Diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico di acidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante Diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualunque altro tipo di (bio)
carburante (ad es. oli vegetali o animali
puri o diluiti, carburante domestico) è
strettamente proibito. Rischio di danneggiare
il motore e l'impianto del carburante!
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (Diesel).
Per oltre 20 anni, la partnership PEUGEOT TOTAL ha spinto in avanti i limiti
delle prestazioni per ottenere il successo nelle condizioni più difficili, con le
vittorie nella 24 Ore di Le Mans, nel Rally Dakar e anche quelle di tutti i nostri
clienti dei Rally in tutto il mondo. Per raggiungere questi risultati eccezionali, i
team di Peugeot
Sp
ort hanno scelto TOTAL QUART=, un lubrificante ad alta
tecnologia che protegge il motore nelle condizioni più estreme.
T QUARTZ pr
tempo .
TOTAL QUAR T= INEO FIRST è un lubrificante ad altissime prestazioni
sviluppato grazie al lavoro congiunto dei team di Ricerca e Sviluppo di Peugeot
e Total. Formulato appositamente per i motori che equipaggiano i veicoli
Peugeot, la sua tecnologia innovativa permette di ridurre significativamente
le emissioni di CO
2 e protegge in modo efficace il motore dalle ostruzioni.
PEUGEO & T
P ARTNER NELLE
PERF

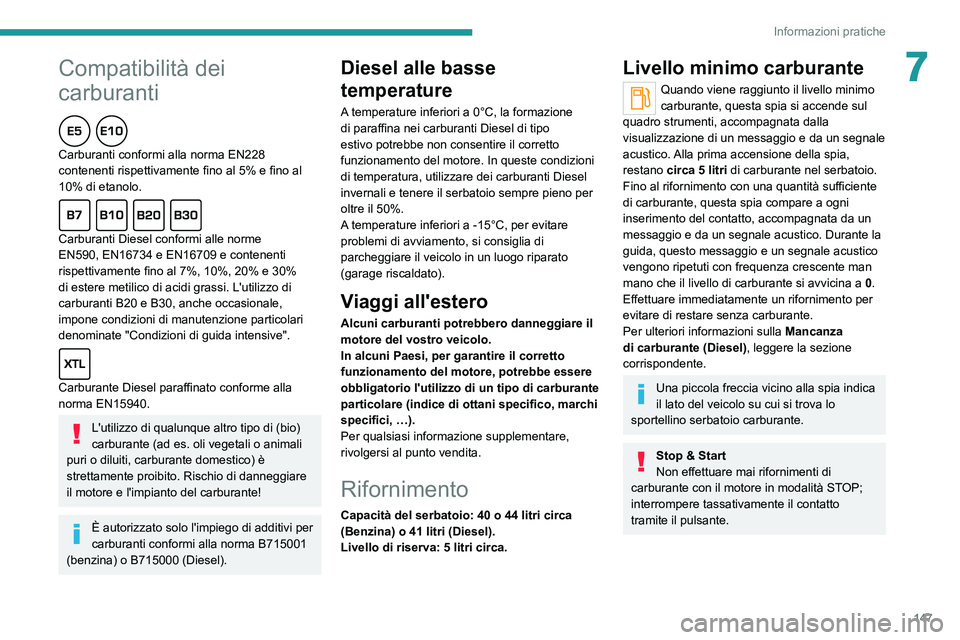

147
Informazioni pratiche
7


Compatibilità dei
carburanti

Carburanti conformi alla norma EN228
contenenti rispettivamente fino al 5% e fino al
10% di etanolo.

Carburanti Diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico di acidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante Diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualunque altro tipo di (bio)
carburante (ad es. oli vegetali o animali
puri o diluiti, carburante domestico) è
strettamente proibito. Rischio di danneggiare
il motore e l'impianto del carburante!
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (Diesel).
Diesel alle basse
temperature
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo
estivo potrebbe non consentire il corretto
funzionamento del motore. In queste condizioni
di temperatura, utilizzare dei carburanti Diesel
invernali e tenere il serbatoio sempre pieno per
oltre il 50%.
A temperature inferiori a -15°C, per evitare
problemi di avviamento, si consiglia di
parcheggiare il veicolo in un luogo riparato
(garage riscaldato).
Viaggi all'estero
Alcuni carburanti potrebbero danneggiare il
motore del vostro veicolo.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe essere
obbligatorio l'utilizzo di un tipo di carburante
particolare (indice di ottani specifico, marchi
specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Rifornimento
Capacità del serbatoio: 40 o 44 litri circa
(Benzina) o 41 litri (Diesel).
Livello di riserva: 5 litri circa.
Livello minimo carburante
Quando viene raggiunto il livello minimo
carburante, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico. Alla prima accensione della spia,
restano circa 5 litri di carburante nel serbatoio.
Fino al rifornimento con una quantità sufficiente
di carburante, questa spia compare a ogni
inserimento del contatto, accompagnata da un
messaggio e da un segnale acustico. Durante la
guida, questo messaggio e un segnale acustico
vengono ripetuti con frequenza crescente man
mano che il livello di carburante si avvicina a 0.
Effettuare immediatamente un rifornimento per
evitare di restare senza carburante.
Per ulteriori informazioni sulla Mancanza
di carburante (Diesel), leggere la sezione
corrispondente.
Una piccola freccia vicino alla spia indica
il lato del veicolo su cui si trova lo
sportellino serbatoio carburante.
Stop & Start
Non effettuare mai rifornimenti di
carburante con il motore in modalità STOP;
interrompere tassativamente il contatto
tramite il pulsante.

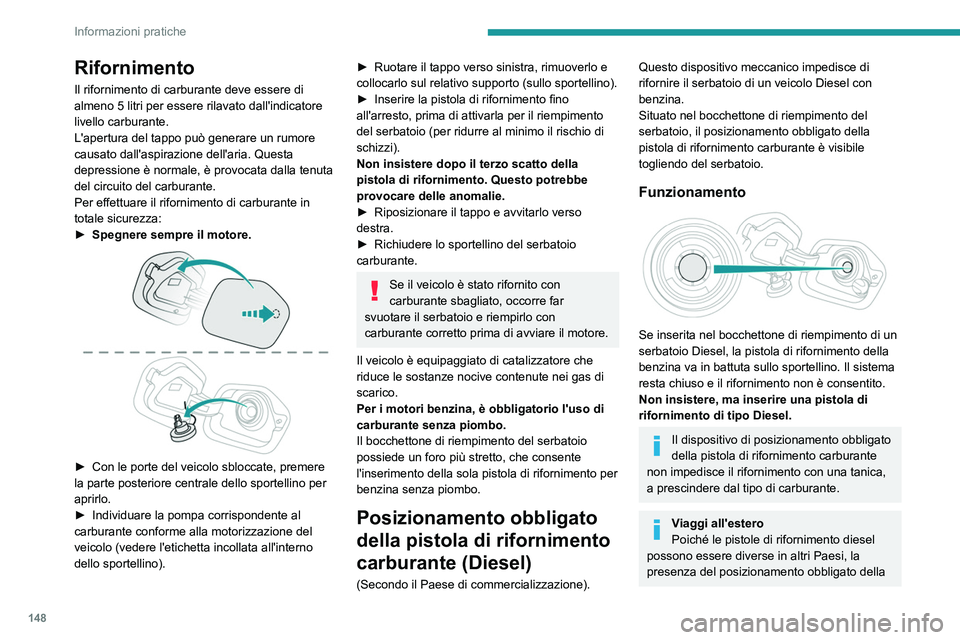

148
Informazioni pratiche
Rifornimento
Il rifornimento di carburante deve essere di
almeno 5 litri per essere rilavato dall'indicatore
livello carburante.
L'apertura del tappo può generare un rumore
causato dall'aspirazione dell'aria. Questa
depressione è normale, è provocata dalla tenuta
del circuito del carburante.
Per effettuare il rifornimento di carburante in
totale sicurezza:
►
Spegnere sempre il motore.

► Con le porte del veicolo sbloccate, premere
la parte posteriore centrale dello sportellino per
aprirlo.
►

Individuare la pompa corrispondente al
carburante conforme alla motorizzazione del
veicolo (vedere l'etichetta incollata all'interno
dello sportellino).
► Ruotare il tappo verso sinistra, rimuoverlo e
collocarlo sul relativo supporto (sullo sportellino).
►

Inserire la pistola di rifornimento fino
all'arresto, prima di attivarla per il riempimento
del serbatoio (per ridurre al minimo il rischio di
schizzi).
Non insistere dopo il terzo scatto della
pistola di rifornimento. Questo potrebbe
provocare delle anomalie.
►


Riposizionare il tappo e avvitarlo verso
destra.
►


Richiudere lo sportellino del serbatoio
carburante.
Se il veicolo è stato rifornito con
carburante sbagliato, occorre far
svuotare il serbatoio e riempirlo con
carburante corretto prima di avviare il motore.
Il veicolo è equipaggiato di
catalizzatore che
riduce le sostanze nocive contenute nei gas di
scarico.
Per i motori benzina, è obbligatorio l'uso di
carburante senza piombo.
Il bocchettone di riempimento del serbatoio
possiede un foro più stretto, che consente
l'inserimento della sola pistola di rifornimento per
benzina senza piombo.
Posizionamento obbligato
della pistola di rifornimento
carburante (Diesel)
(Secondo il Paese di commercializzazione).
Questo dispositivo meccanico impedisce di
rifornire il serbatoio di un veicolo Diesel con
benzina.
Situato nel bocchettone di riempimento del
serbatoio, il posizionamento obbligato della
pistola di rifornimento carburante è visibile
togliendo del serbatoio.
Funzionamento

Se inserita nel bocchettone di riempimento di un
serbatoio Diesel, la pistola di rifornimento della
benzina va in battuta sullo sportellino. Il sistema
resta chiuso e il rifornimento non è consentito.
Non insistere, ma inserire una pistola di
rifornimento di tipo Diesel.
Il dispositivo di posizionamento obbligato
della pistola di rifornimento carburante
non impedisce il rifornimento con una tanica,
a prescindere dal tipo di carburante.
Viaggi all'estero
Poiché le pistole di rifornimento diesel
possono essere diverse in altri Paesi, la
presenza del posizionamento obbligato della
pistola di rifornimento può rendere impossibile
il riempimento del serbatoio.
Prima di un viaggio all'estero, è consigliabile
verificare con la Rete PEUGEOT se il veicolo
è adatto ai distributori di carburante dei Paesi
visitati.
Sistema di carica
(elettrico)
Impianto elettrico a 400 V
L'impianto di trazione elettrico, che opera
a una tensione di circa 400 V, è identificato
mediante cavi di color arancione e da
componenti contrassegnati con questo simbolo:


Il gruppo propulsore di un veicolo
elettrico può diventare caldo durante
l'utilizzo e dopo aver interrotto il contatto.
Rispettare le avvertenze sulle etichette, in
particolare all'interno dello sportellino.
Tutti i lavori o le modifiche sull'impianto
elettrico veicolo (inclusi batteria di trazione,
connettori, cavi arancioni e altri componenti
visibili dall'interno o dall'esterno) sono
