air condition PEUGEOT 3008 2009.5. Instructieboekje (in Dutch)

39
Weergave op het display
Dit display kan de volgende informatie
weergeven:
- de tijd,
- de datum,
- de buitentemperatuur * (de tempera-tuur knippert bij kans op gladheid),
- controle van te openen carrosserie- delen (portieren, achterklep, ...),
- informatie van de boordcomputer (zie het einde van dit hoofdstuk).
Het display kan tijdelijk waarschuwings-
meldingen (bijv.: "Storing emissierege-
ling") of informatie (bijv.: "Achterklep
open") weergeven. Sommige meldin-
gen kunnen worden gewist door op de
toets "ESC" te drukken.
(ZONDER AUTORADIO) Toetsen Algemeen menu
Het display kan met behulp van drie
toetsen worden bediend:
- "ESC" om de uitgevoerde hande-
ling af te breken,
- "MENU" om een overzicht van de
menu's of hulpmenu's weer te ge-
ven,
- "OK" om het gewenste menu of
hulpmenu te selecteren.
 Druk op de toets "MENU" om een
overzicht van de diverse menu's in
het algemene menu weer te ge-
ven:
- confi guratie van de auto,
- opties,
- instellingen display,
- talen,
- eenheden.

 Druk op de toets "OK" om het ge-
wenste menu te selecteren.
* Uitsluitend bij auto's met airconditioning.

43
MONOCHROOM DISPLAY C Algemeen menu
Weergave op het display
Dit display kan de volgende informatie
weergeven:
- de tijd,
- de datum,
- de buitentemperatuur * (de tempera-tuur knippert bij kans op gladheid),
- controle van te openen carrosserie- delen (portieren, achterklep, ...),
- audiofuncties (radio, CD, ...),
- informatie van de boordcomputer (zie het einde van dit hoofdstuk).
Het display kan tijdelijk waarschuwings-
meldingen (bijv.: "Storing emissierege-
ling") of informatie (bijv.: "Automatische
verlichting actief") weergeven. Som-
mige meldingen kunnen worden gewist
door op de toets "ESC" te drukken.
Toetsen
Druk op het bedieningspaneel van de
autoradio:

 op de toets "MENU" voor toegang
tot het algemene menu ,

 op de toets "  " of "  " om door de
items op het display te scrollen,

 op de toets "MODE" om de perma-
nent weergegeven toepassing te
wijzigen (boordcomputer, audio, ...),

 op de toets "  " of "  " om de waar-
de van een instelling te wijzigen,

 op de toets "OK" om te bevestigen,
of

 op de toets "ESC" om de uitgevoer-
de handeling af te breken.
 Druk op de toets "MENU" om het

algemene menu weer te geven:
- audiofuncties,
- diagnose auto,
- persoonlijke instellingen - confi guratie,
- telefoon (handsfree set).

 Druk op de toets «  » of «  » om
het gewenste menu te selecteren en
bevestig door op de toets "OK" te
drukken.
* Uitsluitend bij auto's met airconditioning. Als de autoradio is ingeschakeld en dit
menu is geselecteerd, kunnen de func-
ties van de radio (RDS, REG, Radio-
Text), de CD-speler of de CD-wisselaar
(introscan, willekeurig afspelen, herha-
len van CD) worden geactiveerd of ge-
deactiveerd.
Raadpleeg voor meer infor-
matie over de audiofuncties
het hoofdstuk "Audio en tele-
matica".

55
VENTILATIE
De ventilatie zorgt voor een optimaal
comfort in het interieur.
Bedieningspaneel
De lucht kan afhankelijk van de instel-
lingen van de bestuurder via verschil-
lende circuits worden toegevoerd.
Stel de temperatuurregeling in: de lucht
van de verschillende circuits wordt ge-
mengd om het gewenste comfortniveau
te bereiken.
Stel de luchtverdeling in: de lucht wordt
via de gewenste uitstroomopeningen
verdeeld.
Stel de luchtopbrengst in: de aanjagers-
nelheid wordt verhoogd of verlaagd. De bedieningsschakelaars bevinden
zich op het paneel
A van de midden-
console. Volgens uitvoering zijn de vol-
gende functies aanwezig:
- temperatuurregeling,
- luchtopbrengstregeling,
- regeling luchtverdeling,
- ontdooien en ontwasemen,
- handbediende of automatische air- conditioning.
Luchttoevoer
De lucht in het interieur wordt gefi lterd
en wordt van buitenaf toegevoerd via
het luchtrooster onder de voorruit, of in
het interieur gerecirculeerd.
Luchtverdeling

1. Uitstroomopeningen voor het ontdooi-
en of ontwasemen van de voorruit.

2. Uitstroomopeningen voor het ontdooi-
en of ontwasemen van de zijruiten.

3. Afsluitbare en verstelbare zijventila-
tieroosters.

4. Afsluitbare en verstelbare middelste
ventilatieroosters.

5. Uitstroomopeningen beenruimte voor-
passagiers.

6. Afsluitbare en verstelbare ventilatie-
roosters voor de achterpassagiers.

7. Uitstroomopeningen beenruimte ach-
terpassagiers.

56

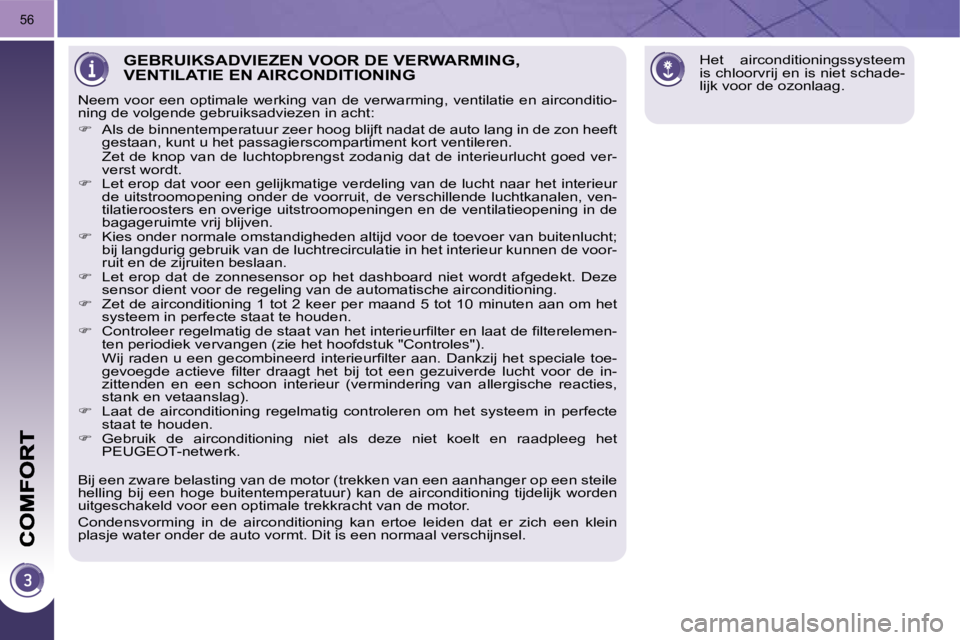

Het airconditioningssysteem
is chloorvrij en is niet schade-
lijk voor de ozonlaag. GEBRUIKSADVIEZEN VOOR DE VERWARMING, VENTILATIE EN AIRCONDITIONING
Neem voor een optimale werking van de verwarming, ventilatie en airconditio-
ning de volgende gebruiksadviezen in acht:

 Als de binnentemperatuur zeer hoog blijft nadat de auto lang in de zon heeft
gestaan, kunt u het passagierscompartiment kort ventileren.
Zet de knop van de luchtopbrengst zodanig dat de interieu rlucht goed ver-
verst wordt.

 Let erop dat voor een gelijkmatige verdeling van de lucht naar het interieur
de uitstroomopening onder de voorruit, de verschillende luchtkan alen, ven-
tilatieroosters en overige uitstroomopeningen en de ventilati eopening in de
bagageruimte vrij blijven.

 Kies onder normale omstandigheden altijd voor de toevoer van buitenlucht;
bij langdurig gebruik van de luchtrecirculatie in het interie ur kunnen de voor-
ruit en de zijruiten beslaan.

 Let erop dat de zonnesensor op het dashboard niet wordt a fgedekt. Deze
sensor dient voor de regeling van de automatische airconditioni ng.

 Zet de airconditioning 1 tot 2 keer per maand 5 tot 10 minuten aan om het
systeem in perfecte staat te houden.

 Controleer regelmatig de staat van het interieurfi lter en laat de fi lterelemen-
ten periodiek vervangen (zie het hoofdstuk "Controles").
Wij raden u een gecombineerd interieurfi lter aan. Dankzij het speciale toe-
gevoegde actieve fi lter draagt het bij tot een gezuiverde l ucht voor de in-
zittenden en een schoon interieur (vermindering van allergische re acties,
stank en vetaanslag).

 Laat de airconditioning regelmatig controleren om het systee m in perfecte
staat te houden.

 Gebruik de airconditioning niet als deze niet koelt en ra adpleeg het
PEUGEOT-netwerk.
Bij een zware belasting van de motor (trekken van een aanhange r op een steile
helling bij een hoge buitentemperatuur) kan de airconditio ning tijdelijk worden
uitgeschakeld voor een optimale trekkracht van de motor.
Condensvorming in de airconditioning kan ertoe leiden dat er zich een klein
plasje water onder de auto vormt. Dit is een normaal verschijnsel .

57
2. Luchtopbrengstregeling
 Draai de knop in één van
de vijf standen om de ge-
wenste luchtopbrengst te
verkrijgen.

Voorruit, zijruiten en beenruimte.
Beenruimte inzittenden voor-
achter.
(als de ventilatieroosters geslo-
ten zijn, wordt de luchtopbrengst
naar de beenruimte vergroot)
Middelste, zij- en achterste
ventilatieroosters.

 Draai de knop van blauw
(koel) naar rood (warm) om
de temperatuur naar be-
hoefte in te stellen.
Voorruit en zijruiten.
1. Temperatuurregeling
De luchtstroom kan worden
gevarieerd door de knop in
een middenstand te zetten.
De airconditioning werkt uitsluitend bij
draaiende motor. 4. Toevoer van buitenlucht/
luchtrecirculatie
De toevoer van buitenlucht voorkomt
het beslaan van de voorruit en zijruiten.
De recirculatiestand dient om de lucht-
toevoer af te sluiten bij stank en stof-
overlast.
Schakel zo snel mogelijk de toevoer
van buitenlucht weer in om te voorko-
men dat de luchtkwaliteit in het interieur
achteruitgaat en de ruiten beslaan.

 Wanneer de knop van de
luchtopbrengstregeling in
de stand 0 staat (uitscha-
keling van het systeem),
wordt het thermische com-
fort niet meer geregeld. Er
blijft door de rijwind echter
nog wel een kleine lucht-
stroom gehandhaafd.
3. Luchtverdeling
 Druk op deze toets om de
lucht in het interieur te la-
ten recirculeren. Het lampje
brandt om aan te geven dat
de luchtrecirculatie is inge-
schakeld.

 Druk nogmaals op de toets om de
toevoer van buitenlucht weer in te
schakelen. Het lampje gaat uit. HANDBEDIENDE AIRCONDITIONING

58
Ontdooien - Ontwasemen
De achterruitverwarming kan
worden ingeschakeld met de
toets op het bedieningspaneel
van de airconditioning.
ACHTERRUITVERWARMING

 Schakel, zodra de omstan-
digheden het toelaten, de
achterruit- en buitenspiegel-
verwarming uit omdat min-
der stroomverbruik leidt tot
een lager brandstofverbruik.
Aan
De achterruitverwarming werkt uitslui-
tend bij draaiende motor.

 Druk op deze toets om de achter-
ruit en de buitenspiegels te ontwa-
semen. Het verklikkerlampje van de
toets gaat branden.
Uit
De achterruitverwarming wordt automa-
tisch uitgeschakeld om onnodig brand-
stofverbruik te voorkomen.

 U kunt de achterruitverwarming ook
eerder uitschakelen door nogmaals
op de toets te drukken. Het verklik-
kerlampje van de toets gaat uit.
5. Airconditioning aan/uit
De airconditioning kan tijdens
alle seizoenen effectief ge-
bruikt worden, mits de ruiten
zijn gesloten.
Het systeem stelt u in staat:
- de temperatuur in het interieur 's zo- mers te verlagen,
- in de winter bij temperaturen boven 0°C beslagen ruiten snel te ontwa-
semen.
Aan

 Druk op de toets "A/C" . Het lampje
van de toets gaat branden.

De airconditioning werkt niet als
de aanjagerknop 2 in de stand "0"
staat.
Uit

 Druk nogmaals op de toets "A/C" .
Het lampje van de toets gaat uit.

 schakel de airconditioning in door
op de toets "A/C" te drukken.
De symbolen op het bedie-
ningspaneel geven aan in wel-
ke stand de knoppen moeten
staan om de voorruit en zijrui-
ten snel te kunnen ontdooien
en ontwasemen:

 zet de knop van de luchttoevoerre-
geling 4 in de stand "Toevoer van
buitenlucht" (verklikkerlampje uit),

 draai de knop van de luchtverdeling

3 in de stand "Voorruit",

 draai de knop van de luchtopbrengst

2 in de stand 5 (maximaal),

 draai de knop van de temperatuur-
regeling 1 in het rood (warm),

58
Ontdooien - Ontwasemen
De achterruitverwarming kan
worden ingeschakeld met de
toets op het bedieningspaneel
van de airconditioning.
ACHTERRUITVERWARMING

 Schakel, zodra de omstan-
digheden het toelaten, de
achterruit- en buitenspiegel-
verwarming uit omdat min-
der stroomverbruik leidt tot
een lager brandstofverbruik.
Aan
De achterruitverwarming werkt uitslui-
tend bij draaiende motor.

 Druk op deze toets om de achter-
ruit en de buitenspiegels te ontwa-
semen. Het verklikkerlampje van de
toets gaat branden.
Uit
De achterruitverwarming wordt automa-
tisch uitgeschakeld om onnodig brand-
stofverbruik te voorkomen.

 U kunt de achterruitverwarming ook
eerder uitschakelen door nogmaals
op de toets te drukken. Het verklik-
kerlampje van de toets gaat uit.
5. Airconditioning aan/uit
De airconditioning kan tijdens
alle seizoenen effectief ge-
bruikt worden, mits de ruiten
zijn gesloten.
Het systeem stelt u in staat:
- de temperatuur in het interieur 's zo- mers te verlagen,
- in de winter bij temperaturen boven 0°C beslagen ruiten snel te ontwa-
semen.
Aan

 Druk op de toets "A/C" . Het lampje
van de toets gaat branden.

De airconditioning werkt niet als
de aanjagerknop 2 in de stand "0"
staat.
Uit

 Druk nogmaals op de toets "A/C" .
Het lampje van de toets gaat uit.

 schakel de airconditioning in door
op de toets "A/C" te drukken.
De symbolen op het bedie-
ningspaneel geven aan in wel-
ke stand de knoppen moeten
staan om de voorruit en zijrui-
ten snel te kunnen ontdooien
en ontwasemen:

 zet de knop van de luchttoevoerre-
geling 4 in de stand "Toevoer van
buitenlucht" (verklikkerlampje uit),

 draai de knop van de luchtverdeling

3 in de stand "Voorruit",

 draai de knop van de luchtopbrengst

2 in de stand 5 (maximaal),

 draai de knop van de temperatuur-
regeling 1 in het rood (warm),

59
Dankzij de luchtkwaliteitssen-
sor zorgt het systeem voor
een optimale luchtkwaliteit. Als de temperatuur in de auto
bij het instappen veel lager
of hoger is dan de ingestelde
waarde, heeft het geen zin om voor
het gewenste comfort de ingestelde
waarde te wijzigen. Het systeem
compenseert automatisch en zo snel
mogelijk het temperatuurverschil.
De airconditioning werkt uitsluitend bij
draaiende motor. De bestuurder en de voorpas-
sagier kunnen de temperatuur
afzonderlijk naar wens instel-
len.

 Draai de knop 2 of 3 naar links of
naar rechts om deze waarde te ver-
lagen of te verhogen.
Voor een optimaal comfort wordt de
waarde 21 aanbevolen. Niettemin is af-
hankelijk van uw wensen een afstelling
tussen 18 en 24 gebruikelijk.
Voor een optimaal comfort is het raad-
zaam dat het verschil in instelling links
en rechts niet meer dan 3 bedraagt. 4. Automatisch programma "zicht"
In sommige gevallen kan het
programma "comfort" niet
toereikend blijken om de rui-
ten condens- en ijsvrij te hou-
den (vocht, veel inzittenden,
vorst...).

 Kies in dat geval het automatische
programma "zicht".
Het systeem regelt automatisch de
airconditioning, de luchtopbrengst, de
luchttoevoer en de luchtverdeling naar
de luchtroosters voor een optimale ont-
waseming van de voorruit en zijruiten.
Automatische werking

 Druk op de toets "AUTO" .
Het lampje van de toets
gaat branden. 2. Regeling bestuurderszijde
AUTOMATISCHE AIRCONDITIONING MET GESCHEIDEN REGELING
Het is raadzaam deze stand te gebrui-
ken: het systeem regelt de temperatuur,
de luchtopbrengst, de luchtverdeling
naar de luchtroosters en de luchtrecir-
culatie automatisch en optimaal aan de
hand van de door u ingestelde waarde.
Het systeem kan tijdens alle seizoenen
effectief gebruikt worden, mits de ruiten
zijn gesloten. De op het display weergegeven waar-
de heeft betrekking op een bepaald
comfortniveau en niet op de werkelijke
temperatuur in graden Celsius of Fah-
renheit.

 Druk nogmaals op de toets "zicht"
of op de toets "AUTO" om dit pro-
gramma af te sluiten. Het lampje van
de toets "zicht" gaat uit of dat van de
toets "AUTO" gaat branden.
1. Automatisch programma
"comfort" 3. Regeling passagierszijde Om bij koude motor de toevoer
van koude lucht te beperken,
wordt de aanjagerregeling ge-
leidelijk op het optimale niveau ge-
bracht.
Bij koud weer wordt de warme lucht
uitsluitend naar de voorruit, de zijrui-
ten en de beenruimte van de passa-
giers verdeeld.

60
Handmatig verstellen
Al naar gelang uw wensen kunt u de au-
tomatische bediening van het systeem
handmatig aanpassen. De overige func-
ties worden automatisch geregeld.

 Druk op de toets "AUTO" om het
systeem weer volledig automatisch
te laten functioneren.
 Druk op deze toets om de
airconditioning uit te scha-
kelen. 6. Regeling luchtverdeling

 Druk op één of meer toet-
sen om de luchtstroom te
verdelen naar:
7. Regeling luchtopbrengst
 Draai deze knop naar links
om de luchtopbrengst te
verminderen of naar rechts
om deze te verhogen.
5. Airconditioning aan/uit
- de voorruit en de zijruiten (ontwa-semen of ontdooien),
- de voorruit, de zijruiten en de ven- tilatieroosters,
- de voorruit, de zijruiten, de ven- tilatieroosters en de beenruimte
van de passagiers,
- de ventilatieroosters en de been- ruimte van de passagiers,
- de ventilatieroosters,
- de beenruimte van de passagiers,
- de voorruit, de zijruiten en de beenruimte van de passagiers.
De lampjes van de luchtopbrengst, tus-
sen de twee propellers, gaan afhanke-
lijk van de ingestelde waarde geleidelijk
branden.
Om het interieur maximaal te
verkoelen of te verwarmen
is het mogelijk de minimale
waarde 14 of de maximale waarde
28 te overschrijden.

 Draai de knop 2 of 3 naar links
totdat "LO" (low) verschijnt of
naar rechts totdat "HI" (high) ver-
schijnt. Als de airconditioning wordt uitgescha-
keld, wordt het thermische comfort niet
meer geregeld (vocht, beslagen ruiten).

 Druk de toets nogmaals in zodra
dit mogelijk is om de automatische
werking van de airconditioning te
hervatten. Het lampje van de toets

"A/C" gaat branden

61
Uitschakelen van het systeem

 Draai de knop van de luchtopbrengst
naar links tot alle lampjes uitgaan.
Alle functies van de airconditioning wor-
den dan uitgeschakeld.
De temperatuur wordt dan niet meer
geregeld, maar er blijft een kleine lucht-
stroom gehandhaafd.

 Draai de knop van de luchtop-
brengst naar rechts of druk op de
toets "AUTO" om het systeem weer
met de laatst ingestelde waarden in
te schakelen.
Vermijd het te lang rijden met
uitgeschakeld systeem.
9. Centrale regeling/gescheiden
regeling

 Druk op deze toets om de
instellingen van de passa-
gierszijde af te stemmen
op die van de bestuurders-
zijde (centrale regeling).
Het lampje van de toets
gaat branden.
8. Luchtrecirculatie
Met deze toets kunnen de
luchtrecirculatie in het interi-
eur en de automatische stand
worden ingeschakeld.
Gebruik de luchtrecirculatie
alleen als dit echt nodig is (om
te voorkomen dat de ruiten
beslaan en de luchtkwaliteit in
het interieur achteruitgaat).

Buitenluchttoevoer sluiten/openen
(automatische stand)
Buitenluchttoevoer afsluiten (hand-
bediende stand)

Toevoer van buitenlucht (handbe-
diende stand)

 Druk op deze toets om
de luchtrecirculatie in
het interieur te activeren,
het verklikkerlampje gaat
branden.
De luchtrecirculatie dient om de toevoer
van buitenlucht bij stank en stofoverlast
af te sluiten.

 Druk op deze toets, het
lampje gaat branden. De automatische stand is uitge-
rust met een buitenluchtkwaliteits-
sensor. Deze analyseert de lucht
en sluit het interieur af van de buitenlucht
zodra er schadelijke stoffen worden ge-
detecteerd (bijvoorbeeld in een tunnel).
In dit geval wordt de luchtrecirculatie in
het interieur automatisch geactiveerd.

 Druk deze toets in om de
toevoer van buitenlucht te
hervatten en het beslaan
van de ruiten te voorko-
men, het lampje gaat uit.
De luchtkwaliteitssensor is niet actief.
