PEUGEOT 3008 2011.5 Betriebsanleitungen (in German)

219

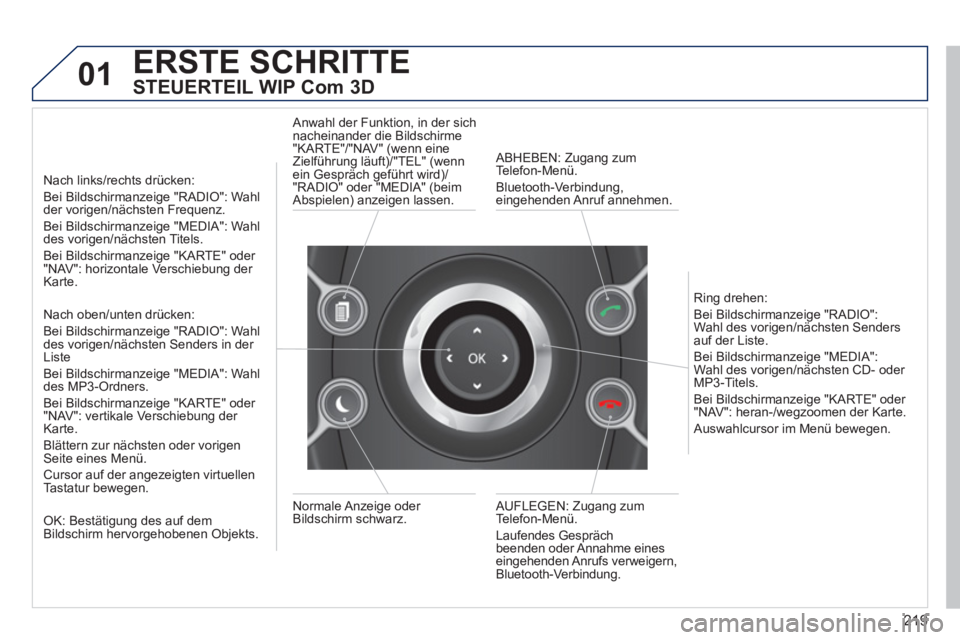

01 ERSTE SCHRITTE


STEUERTEIL WIP Com 3D


Nach links/rechts drücken:
Bei Bildschirmanzeige "RADIO": Wahl
der vorigen/nächsten Frequenz.
Bei Bildschirmanzeige "MEDIA": Wahl
des vorigen/nächsten Titels.
Bei Bildschirmanzeige "KARTE" oder
"NAV": horizontale Verschiebung der
Karte.


Nach oben/unten drücken:
Bei Bildschirmanzeige "RADIO": Wahl
des vorigen/nächsten Senders in der
Liste
Bei Bildschirmanzeige "MEDIA": Wahl
des MP3-Ordners.
Bei Bildschirmanzeige "KARTE" oder
"NAV": vertikale Verschiebung der
Karte.
Blättern zur nächsten oder vorigen
Seite eines Menü.
Cursor auf der angezeigten virtuellen
Tastatur bewegen.


OK: Bestätigung des auf dem
Bildschirm hervorgehobenen Objekts.
AUFLEGEN: Zugang zum
Telefon-Menü.
Laufendes Gespräch
beenden oder Annahme eines
eingehenden Anrufs verweigern,
Bluetooth-Verbindung.
Normale Anzeige oder
Bildschirm schwarz.

Anwahl der Funktion, in der sich
nacheinander die Bildschirme
"KARTE"/"NAV" (wenn eine
Zielführung läuft)/"TEL" (wenn
ein Gespräch geführt wird)/
"RADIO" oder "MEDIA" (beim
Abspielen) anzeigen lassen.
ABHEBEN: Zugang zum
Telefon-Menü.
Bluetooth-Verbindung,
eingehenden Anruf annehmen.

Ring drehen:
Bei Bildschirmanzeige "RADIO":
Wahl des vorigen/nächsten Senders
auf der Liste.
Bei Bildschirmanzeige "MEDIA":
Wahl des vorigen/nächsten CD- oder
MP3-Titels.
Bei Bildschirmanzeige "KARTE" oder
"NAV": heran-/wegzoomen der Karte.
Auswahlcursor im Menü bewegen.

220
02
2
1
SETUP2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1NAV ESC TRAFFICADDR
BOOKSETUP

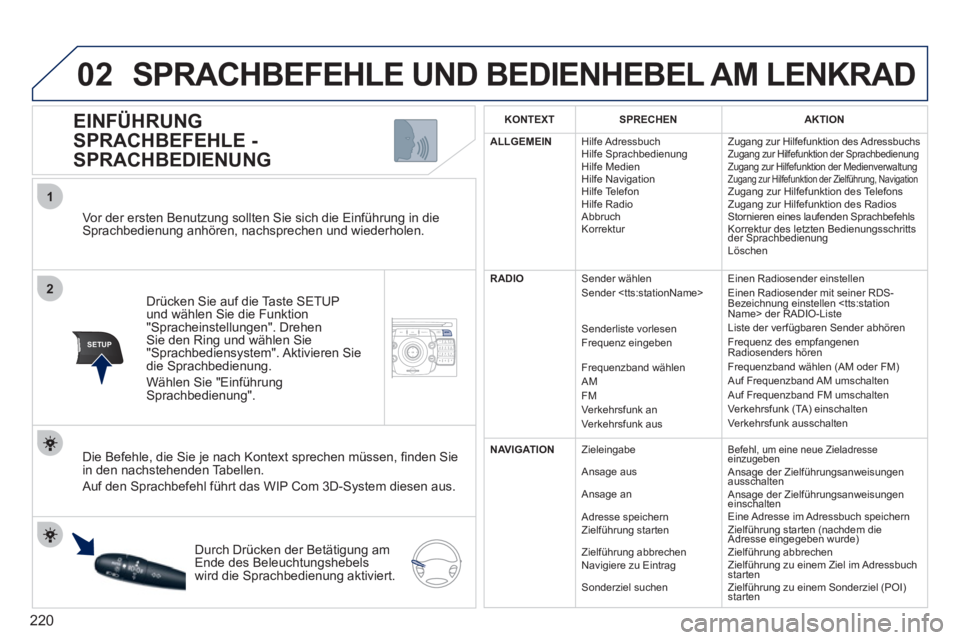

Vor der ersten Benutzung sollten Sie sich die Einführung in die
Sprachbedienung anhören, nachsprechen und wiederholen.

Drücken Sie auf die Taste SETUP
und wählen Sie die Funktion
"Spracheinstellungen". Drehen
Sie den Ring und wählen Sie
"Sprachbediensystem". Aktivieren Sie
die Sprachbedienung.
Wählen Sie "Einführung
Sprachbedienung".










EINFÜHRUNG
SPRACHBEFEHLE -
SPRACHBEDIENUNG

Die Befehle, die Sie je nach Kontext sprechen müssen, fi nden Sie
in den nachstehenden Tabellen.
Auf den Sprachbefehl führt das WIP Com 3D-System diesen aus.

Durch Drücken der Betätigung am
Ende des Beleuchtungshebels
wird die Sprachbedienung aktiviert.



KONTEXT



SPRECHEN



AKTION




ALLGEMEIN

Hilfe Adressbuch
Hilfe Sprachbedienung
Hilfe Medien
Hilfe Navigation
Hilfe Telefon
Hilfe Radio
Abbruch
Korrektur Zugang zur Hilfefunktion des Adressbuchs

Zugang zur Hilfefunktion der Sprachbedienung
Zugang zur Hilfefunktion der Medienverwaltung
Zugang zur Hilfefunktion der Zielführung, Navigation
Zugang zur Hilfefunktion des Telefons
Zugang zur Hilfefunktion des Radios
Stornieren eines laufenden Sprachbefehls
Korrektur des letzten Bedienungsschritts
der Sprachbedienung
Löschen


RADIO

Sender wählen
Sender
Senderliste vorlesen
Frequenz eingeben
Frequenzband wählen
AM
FM
Verkehrsfunk an
Verkehrsfunk aus Einen Radiosender einstellen
Einen Radiosender mit seiner RDS-
Bezeichnung einstellen Name> der RADIO-Liste
Liste der verfügbaren Sender abhören
Frequenz des empfangenen
Radiosenders hören
Frequenzband wählen (AM oder FM)
Auf Frequenzband AM umschalten
Auf Frequenzband FM umschalten
Verkehrsfunk (TA) einschalten
Verkehrsfunk ausschalten


NAVIGATION

Zieleingabe
Ansage aus
Ansage an
Adresse speichern
Zielführung starten
Zielführung abbrechen
Navigiere zu Eintrag
Sonderziel suchen

Befehl, um eine neue Zieladresse
einzugeben
Ansage der Zielführungsanweisungen
ausschalten
Ansage der Zielführungsanweisungen
einschalten
Eine Adresse im Adressbuch speichern
Zielführung starten (nachdem die
Adresse eingegeben wurde)
Zielführung abbrechen
Zielführung zu einem Ziel im Adressbuch
starten
Zielführung zu einem Sonderziel (POI)
starten
SPRACHBEFEHLE UND BEDIENHEBEL AM LENKRAD

221
02

EINFÜHRUNG
SPRACHBEFEHLE -
SPRACHBEDIENUNG
SPRACHBEFEHLE UND BEDIENHEBEL AM LENKRAD



KONTEXT



SPRECHEN



AKTION




MEDIEN

Medien
Medium auswählen
CD-Spieler
Jukebox
USB
Externes Gerät
SD-Karte
Titel <1 - 1000>
Ordner <1 - 1000> Audioteil MEDIEN wählen
Audio-Medium wählen
CD-Spieler wählen
Jukebox wählen
USB-Gerät wählen
externes Audiogerät wählen
SD-Karte wählen
Einen bestimmten Titel (Zahl zwischen 1
und 1000) des aktiven MEDIUMS wählen
Einen Ordner (Zahl zwischen 1 und
1000) des aktiven MEDIUMS wählen


TELEFON

Telefonmenü
Nummer eingeben
Telefonbuch
Wählen
Nummer speichern
Annehmen
Ablehnen Telefon-Menü öffnen
Eine Telefonnummer eingeben,
die angerufen werden soll
Telefonverzeichnis öffnen
Einen Anruf starten
Eine Nummer im Verzeichnis speichern
Einen eingehenden Anruf annehmen
Einen eingehenden Anruf ablehnen


ADRESSBUCH

Adressbuchmenü
Wähle
Navigiere zu Adressbuch öffnen
Einen eingetragenen Teilnehmer mit
seiner Bezeichnung im anrufen
wie im Adressbuch beschrieben
Eine Zielführung zu einer Adresse im
Adressbuch mit ihrer Bezeichnung im
starten

222
02 SPRACHBEFEHLE UND BEDIENHEBEL AM LENKRAD







SCHALTER AM LENKRAD


Scheibenwischerschalter: Anzeige "RADIO" und "MEDIA".
Beleuchtungsschalter: Aktivierung der Sprachsteuerung durch kurzes Drücken;
Angabe der aktuellen Navigationsanweisung durch langes Drücken.

Wechsel der Klangquelle.
Starten eines Anrufs ausgehend vom
Adressbuch.
Telefon abheben/aufl egen.
Bestätigung einer Wahl.
Länger als 2 Sekunden drücken:
Zugang zum Telefonmenü.

Radio: Automatische Sendersuche nach unten
CD/SD-Card/JUKEBOX: Anwahl des vorigen Titels
CD/SD-Card/JUKEBOX: gedrückt halten: Schneller
Rücklauf

Radio: Anwahl des vorigen/nächsten
gespeicherten Senders.
Audi-CD: Auswahl des vorigen/nächsten
Titels.
Wenn Anzeige "MEDIA" auf dem Bildschirm:
MP3-CD/SD-Card/JUKEBOX: Anwahl des
vorigen/nächsten Verzeichnisses.
Anwahl des vorigen/nächsten Menüpunktes
im Adressbuch.
Radio: Automatische Sendersuche nach oben.
CD/SD-Card/JUKEBOX: Anwahl des nächsten Titels.
CD/SD-Card/JUKEBOX: gedrückt halten: Schneller
Vorlauf.

Erhöhung der Lautstärke


Verringerung der Lautstärke


Stummschaltung: Ton
ausschalten durch
gleichzeitiges Drücken
der Tasten zur Erhöhung
und Verringerung der
Lautstärke
Wiederherstellung des
Tons durch Drücken
einer der beiden
Lautstärketasten

223

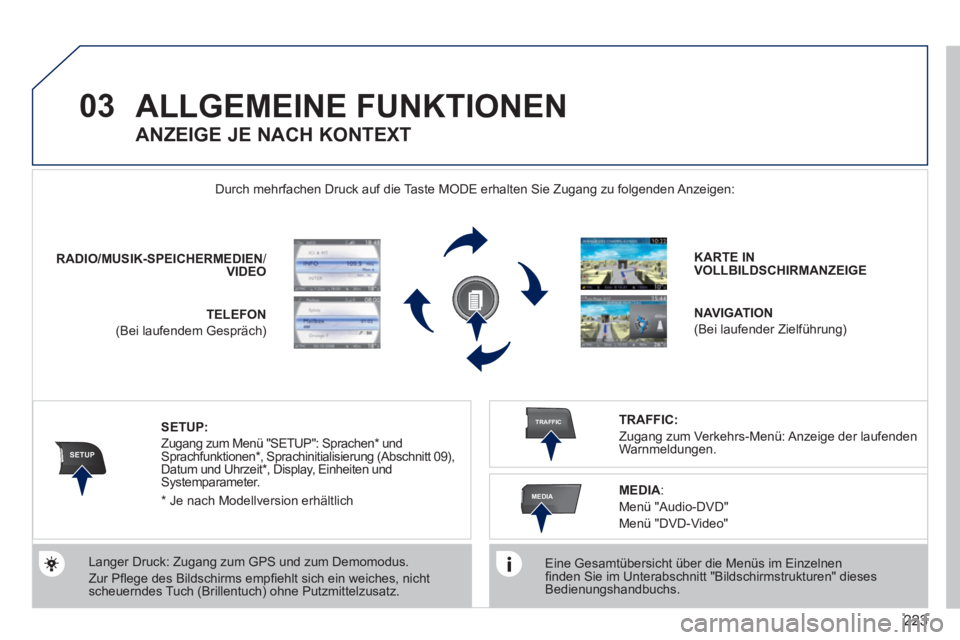

03
SETUP
TRAFFIC
MEDIA
ALLGEMEINE FUNKTIONEN


Eine Gesamtübersicht über die Menüs im Einzelnen
fi nden Sie im Unterabschnitt "Bildschirmstrukturen" dieses
Bedienungshandbuchs.
Durch mehrfachen Druck auf die Taste MODE erhalten Sie Zugang zu folgenden Anzeigen:

Langer Druck: Zugang zum GPS und zum Demomodus.
Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht
scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz.

RADIO / MUSIK-SPEICHERMEDIEN
/
VIDEO




TELEFON


(Bei laufendem Gespräch)

KARTE IN

VOLLBILDSCHIRMANZEIGE




NAVIGATION


(Bei laufender Zielführung)


SETUP:

Zugang zum Menü "SETUP": Sprachen * und
Sprachfunktionen * , Sprachinitialisierung (Abschnitt 09),
Datum und Uhrzeit * , Display, Einheiten und
Systemparameter.

TRAFFIC:

Zugang zum Verkehrs-Menü: Anzeige der laufenden
Warnmeldungen
.










ANZEIGE JE NACH KONTEXT



MEDIA
:

Menü "Audio-DVD"
Menü "DVD-Video"
*
Je nach Modellversion erhältlich

224
03 ALLGEMEINE FUNKTIONEN

Durch Drücken des Drehschalters OK
erhalten Sie je nach Bildschirmanzeige
Zugang zu den Kurzmenüs.






ANZEIGE JE NACH KONTEXT


NAVIGATION (BEI LAUFENDER
ZIELFÜHRUNG):

Abbrechen
1
1
1


Ansage wdh.


Strecke sperren

2
2

Entsperren
Mehr
2
Weniger
3
3

Routentyp
Meiden
3
Satelliten
2
2

Berechnen
Zoom/Scroll
2
Route ansehen
1

Routen-Info

2
2

Ziel zeigen Trip-Info
3
Zwischenziele
2
2

Route ansehen

Zoom/Scroll
1
1


Ansage


Routenoptionen

2
2

Routentyp
Routendynamik
2
Meiden
2
Neu berechnen
TELEFON:


Aufl egen
1
1
1
1


Halten


Wählen



DTMF-Töne

1

Privat

1

Mikrofon aus



LAUFWERKE FÜR MUSIK-
SPEICHERMEDIEN:

Verkehrsfunk
1
1

Play-Optionen

1

Medium wählen


2
2

Normal
Titelmix
2
Anspielen

225

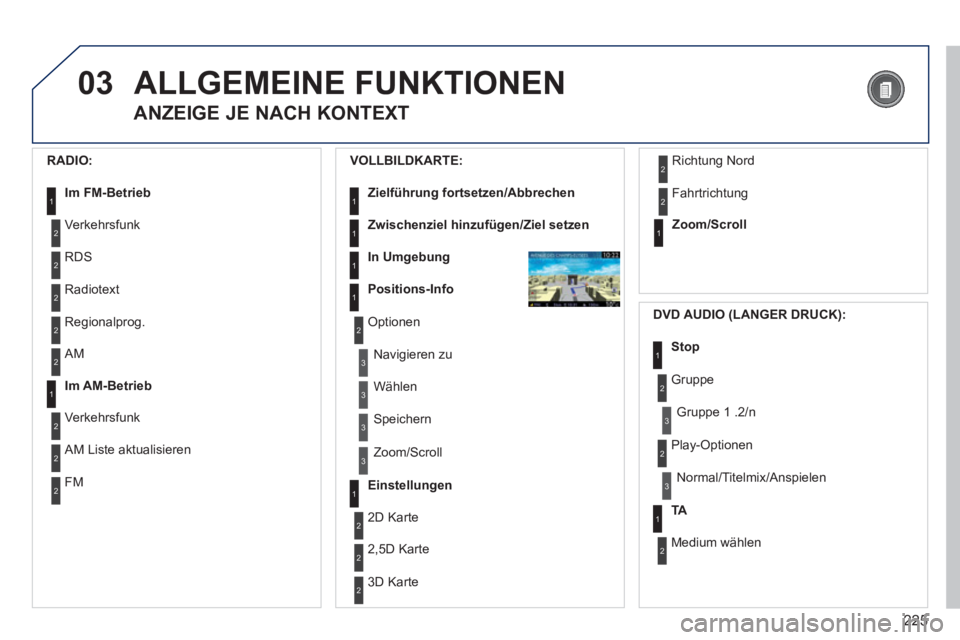

03 ALLGEMEINE FUNKTIONEN


ANZEIGE JE NACH KONTEXT


RADIO:


Im FM-Betrieb
1
2
2

Verkehrsfunk
RDS
2
Radiotext
2
Regionalprog.
VOLLBILDKARTE:


Zielführung fortsetzen/Abbrechen
1
1
1
1


Zwischenziel hinzufügen/Ziel setzen


In Umgebung


Positions-Info

2
Optionen
3
3

Navigieren zu
Wählen
3
Speichern
3
Zoom/Scroll


Einstellungen
1
1

Zoom/Scroll


2
2

2D Karte
2,5D Karte
2
3D Karte
2
Richtung Nord
2
Fahrtrichtung


DVD AUDIO (LANGER DRUCK):
1

Stop

2
Gruppe
3
Gruppe 1 .2/n


TA
1
2
Medium wählen
2
Play-Optionen
3
Normal/Titelmix/Anspielen AM

Im AM-Betrieb

Verkehrsfunk
AM Liste aktualisieren
FM

2
1
2
2
2

226
03
3
3
DVD Menü
DVD Top Menü
3
Titelliste
3
Kapitelliste

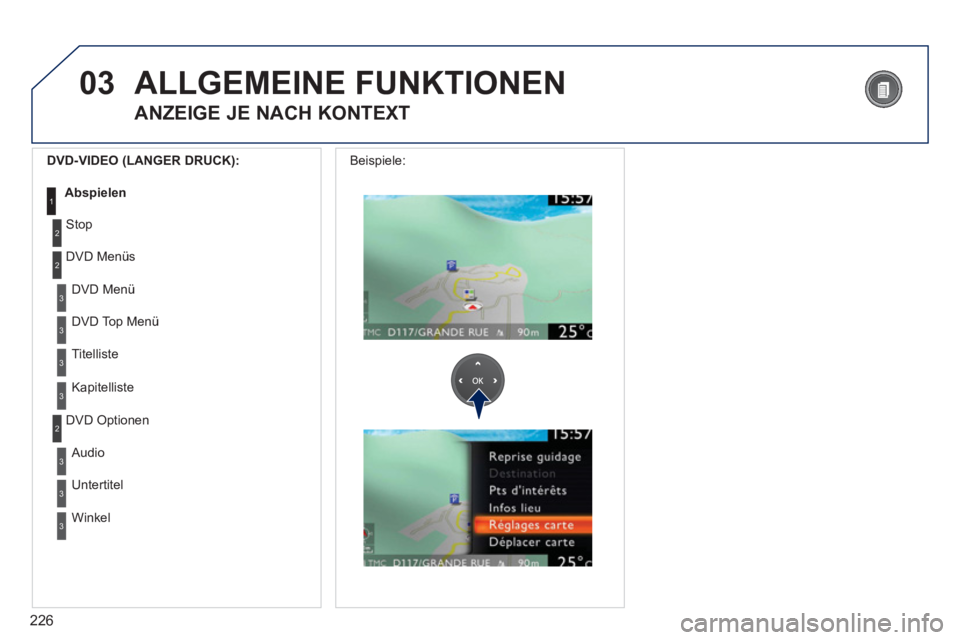

DVD-VIDEO (LANGER DRUCK):


Abspielen
1

ALLGEMEINE FUNKTIONEN


ANZEIGE JE NACH KONTEXT
2
2

Stop
DVD Menüs
3
3

Audio
Untertitel
3
Winkel
2
DVD Optionen Beispiele:

227

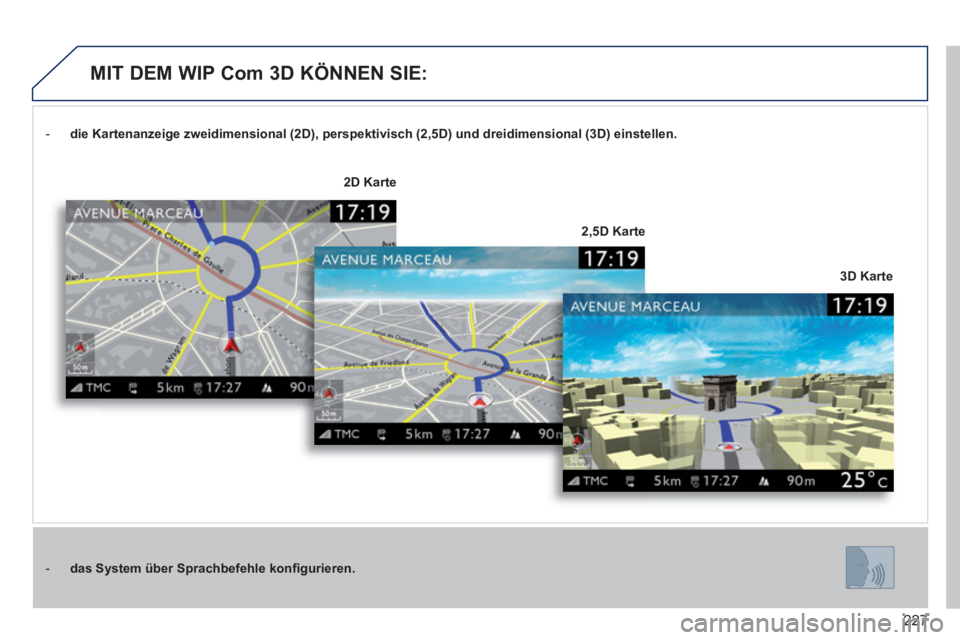

- die Kartenanzeige zweidimensional (2D), perspektivisch (2,5D) und dreidimensional (3D) einstellen.




- das System über Sprachbefehle konfi gurieren.



3D Karte

2D Karte


2,5D Karte





MIT DEM WIP Com 3D KÖNNEN SIE:

228
04
NAV
1
2
3
4
5
6
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

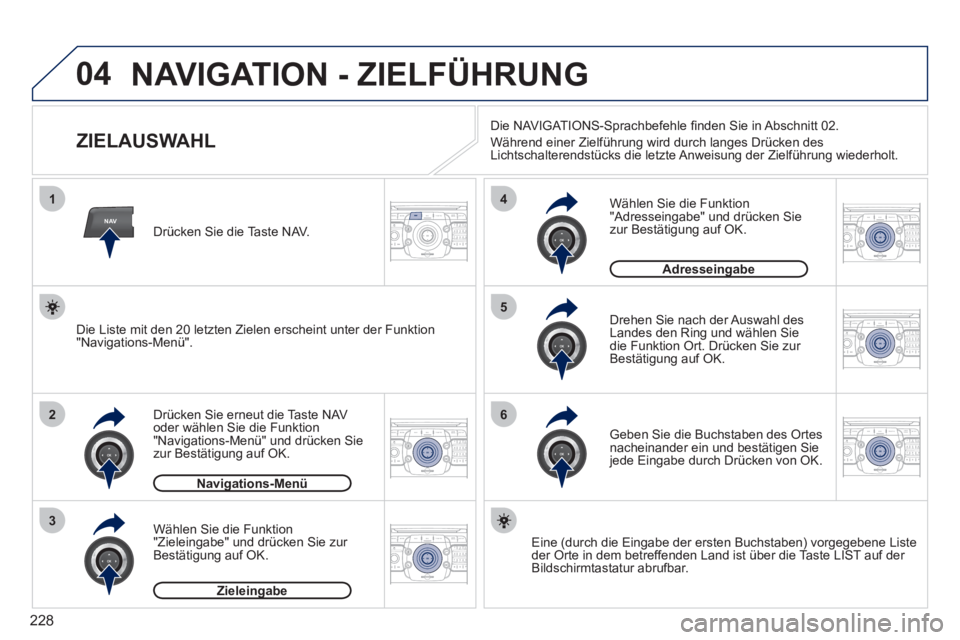

NAVIGATION - ZIELFÜHRUNG
















ZIELAUSWAHL


Drücken Sie erneut die Taste NAV
oder wählen Sie die Funktion
"Navigations-Menü" und drücken Sie
zur Bestätigung auf OK.

Wählen Sie die Funktion
"Zieleingabe" und drücken Sie zur
Bestätigung auf OK.
Drücken Sie die Taste NAV.

Geben Sie die Buchstaben des Ortes
nacheinander ein und bestätigen Sie
jede Eingabe durch Drücken von OK.


Drehen Sie nach der Auswahl des
Landes den Ring und wählen Sie
die Funktion Ort. Drücken Sie zur
Bestätigung auf OK.


Navigations-Menü



Zieleingabe


Eine (durch die Eingabe der ersten Buchstaben) vorgegebene Liste
der Orte in dem betreffenden Land ist über die Taste LIST auf der
Bildschirmtastatur abrufbar.


Wählen Sie die Funktion
"Adresseingabe" und drücken Sie
zur Bestätigung auf OK.

Adresseingabe



Die Liste mit den 20 letzten Zielen erscheint unter der Funktion
"Navigations-Menü".

Die NAVIGATIONS-Sprachbefehle fi nden Sie in Abschnitt 02.
Während einer Zielführung wird durch langes Drücken des
Lichtschalterendstücks die letzte Anweisung der Zielführung wiederholt.
