PEUGEOT 3008 2011.5 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF-Größe: 62.63 MB
Page 191 of 328
189
PRAKTISCHE TIPPS

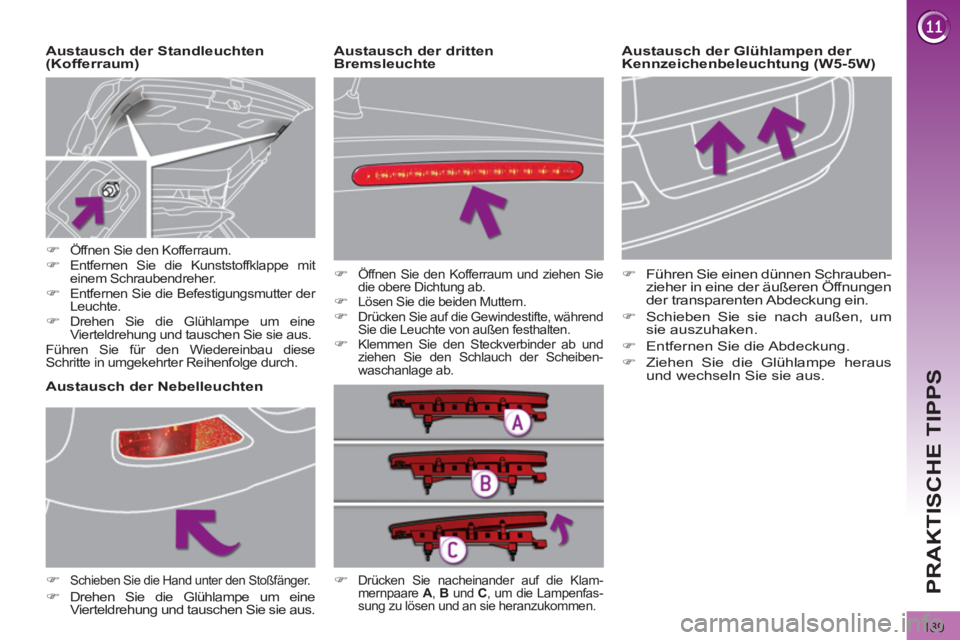

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
Austausch der Standleuchten
(Kofferraum)
Austausch der Nebelleuchten
)
Öffnen Sie den Kofferraum.
)
Entfernen Sie die Kunststoffklappe mit
einem Schraubendreher.
)
Entfernen Sie die Befestigungsmutter der
Leuchte.
)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.
)
Schieben Sie die Hand unter den Stoßfänger.
)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie aus.
)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.
)
Schieben Sie sie nach außen, um
sie auszuhaken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
)
Drücken Sie nacheinander auf die Klam-
mernpaare A
, B
und C
, um die Lampenfas-
sung zu lösen und an sie heranzukommen.
Austausch der dritten
Bremsleuchte
)
Öffnen Sie den Kofferraum und ziehen Sie
die obere Dichtung ab.
)
Lösen Sie die beiden Muttern.
)
Drücken Sie auf die Gewindestifte, während
Sie die Leuchte von außen festhalten.
)
Klemmen Sie den Steckverbinder ab und
ziehen Sie den Schlauch der Scheiben-
waschanlage ab.
Page 192 of 328

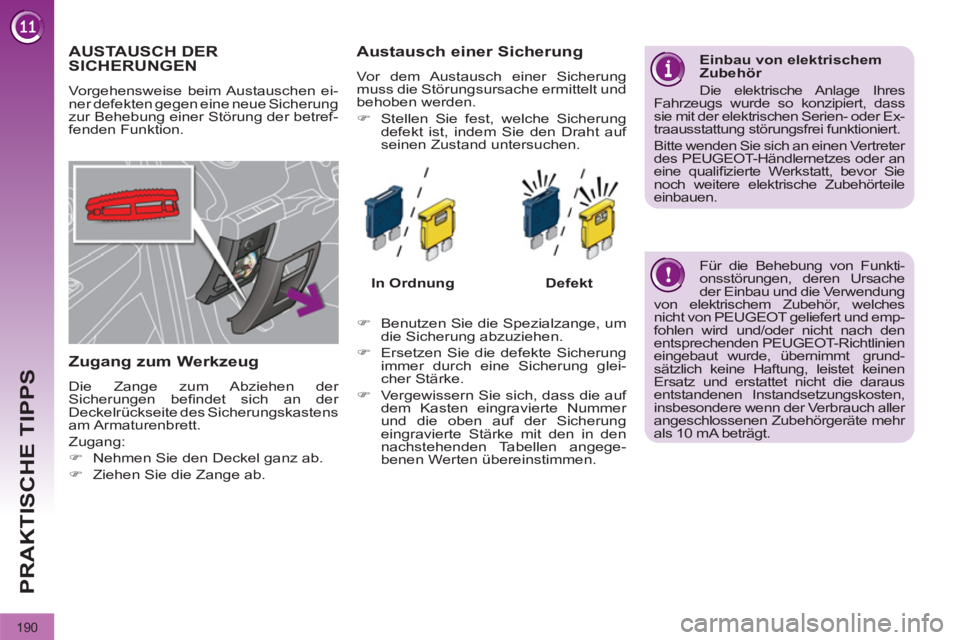

190
PRAKTISCHE TIPPS
AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der
Sicherungen befi ndet sich an der
Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.
)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
In Ordnung
Defekt
)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.
)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.
Einbau von elektrischem
Zubehör Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder Ex-
traausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifi zierte Werkstatt, bevor Sie
noch weitere elektrische Zubehörteile
einbauen.
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches
nicht von PEUGEOT geliefert und emp-
fohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grund-
sätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt.
Page 193 of 328
191
PRAKTISCHE TIPPS

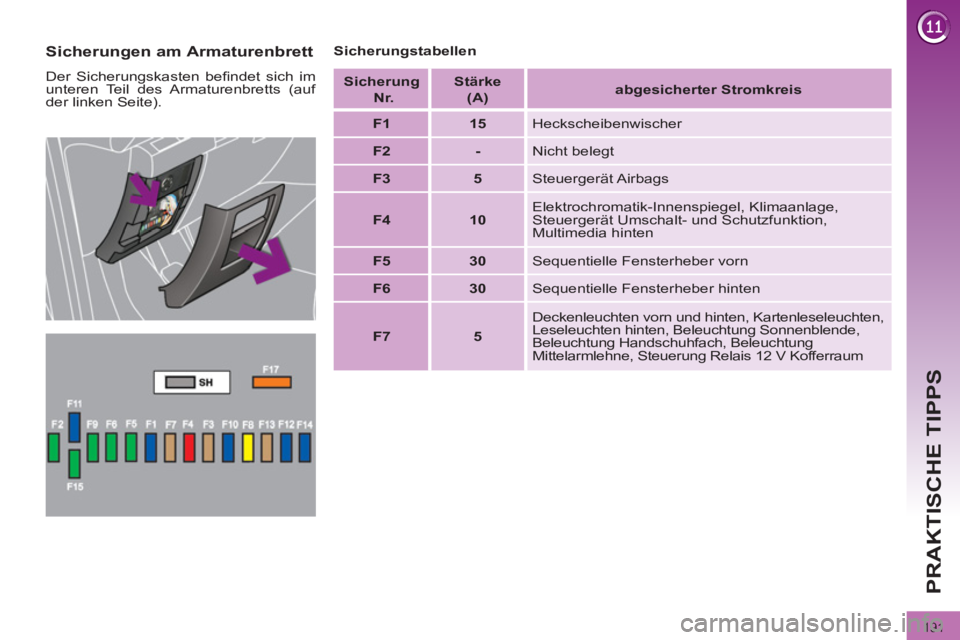

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Sicherungstabellen
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten
F5
30
Sequentielle Fensterheber vorn
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum
Page 194 of 328
192
PRAKTISCHE TIPPS

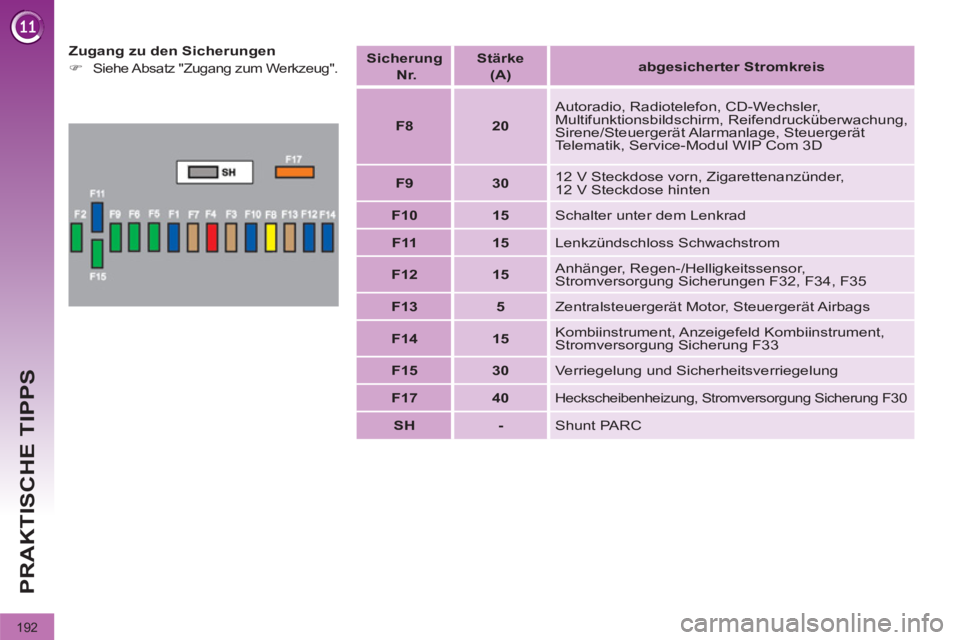

Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werkzeug".
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät
Telematik, Service-Modul WIP Com 3D
F9
30
12 V Steckdose vorn, Zigarettenanzünder,
12 V Steckdose hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30
SH
-
Shunt PARC
Page 195 of 328
193
PRAKTISCHE TIPPS

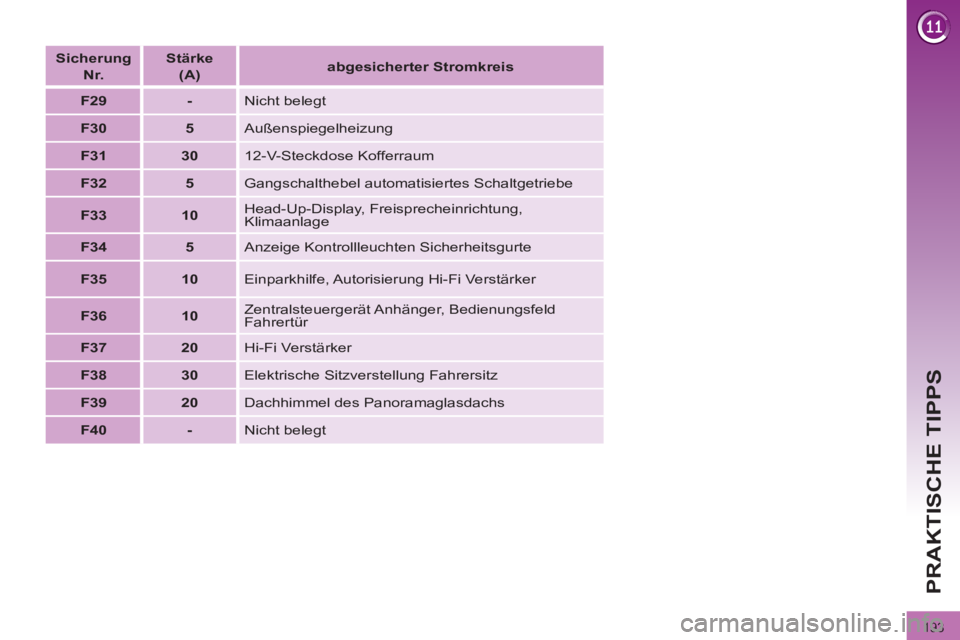

Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F29
-
Nicht belegt
F30
5
Außenspiegelheizung
F31
30
12-V-Steckdose Kofferraum
F32
5
Gangschalthebel automatisiertes Schaltgetriebe
F33
10
Head-Up-Display, Freisprecheinrichtung,
Klimaanlage
F34
5
Anzeige Kontrollleuchten Sicherheitsgurte
F35
10
Einparkhilfe, Autorisierung Hi-Fi Verstärker
F36
10
Zentralsteuergerät Anhänger, Bedienungsfeld
Fahrertür
F37
20
Hi-Fi Verstärker
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachhimmel des Panoramaglasdachs
F40
-
Nicht belegt
Page 196 of 328
194
PRAKTISCHE TIPPS

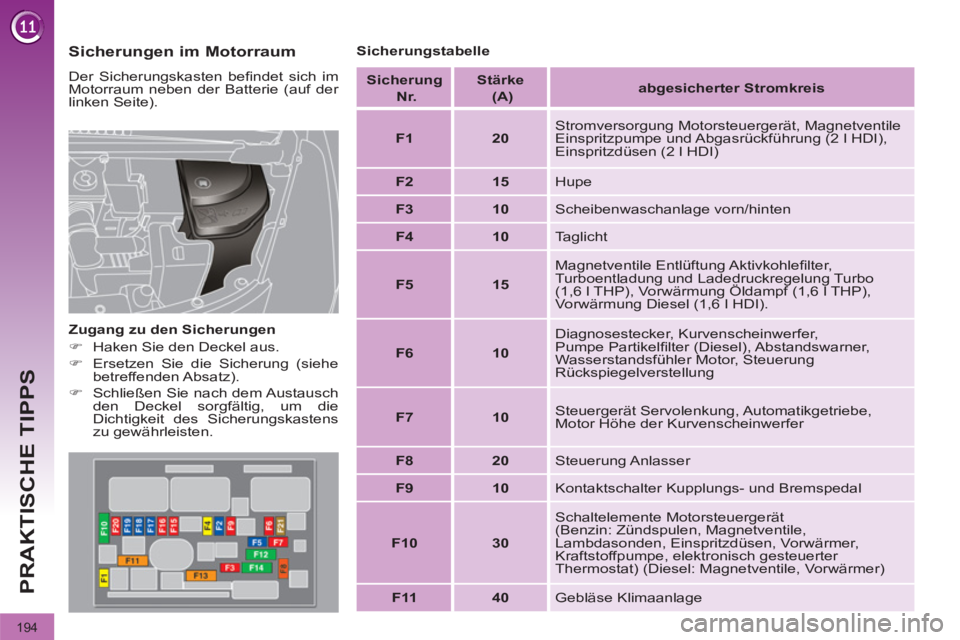

Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die
Dichtigkeit des Sicherungskastens
zu gewährleisten.
Sicherungstabelle
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
20
Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI),
Einspritzdüsen (2 l HDI)
F2
15
Hupe
F3
10
Scheibenwaschanlage vorn/hinten
F4
10
Taglicht
F5
15
Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP), Vorwärmung Öldampf (1,6 l THP),
Vorwärmung Diesel (1,6 l HDI).
F6
10
Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Abstandswarner,
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung
F7
10
Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer
F8
20
Steuerung Anlasser
F9
10
Kontaktschalter Kupplungs- und Bremspedal
F10
30
Schaltelemente Motorsteuergerät
(Benzin: Zündspulen, Magnetventile,
Lambdasonden, Einspritzdüsen, Vorwärmer,
Kraftstoffpumpe, elektronisch gesteuerter
Thermostat) (Diesel: Magnetventile, Vorwärmer)
F11
40
Gebläse Klimaanlage
Page 197 of 328
195
PRAKTISCHE TIPPS

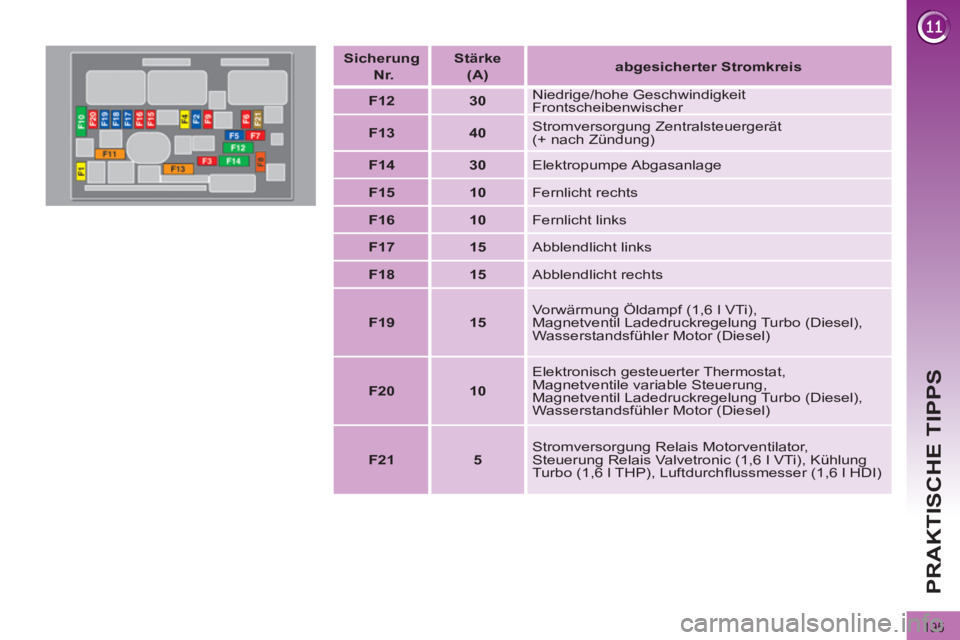

Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F12
30
Niedrige/hohe Geschwindigkeit
Frontscheibenwischer
F13
40
Stromversorgung Zentralsteuergerät
(+ nach Zündung)
F14
30
Elektropumpe Abgasanlage
F15
10
Fernlicht rechts
F16
10
Fernlicht links
F17
15
Abblendlicht links
F18
15
Abblendlicht rechts
F19
15
Vorwärmung Öldampf (1,6 l VTi),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F20
10
Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung,
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F21
5
Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,6 l VTi), Kühlung
Turbo (1,6 l THP), Luftdurchfl ussmesser (1,6 l HDI)
Page 198 of 328
196
PRAKTISCHE TIPPS
Tabelle der Mini- und Midi-Sicherungen über der Batterie
Tabelle der Maxi-Sicherungen
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
- Nicht belegt
F2
5
Kontaktschalter Doppelfunktion Bremse
F3
5
Steuergerät Batterieladekontrolle
F4
25
Magnetventile ABS/ESP
F5
5
Steuergerät ABS/ESP
F6
15
Automatikgetriebe, automatisiertes Schaltgetriebe
F7 *
80
Elektropumpe Servolenkung
F8
*
60
Motorventilator
F9 *
80/
30
Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP)
F10 *
40
Elektropumpe ABS/ESP
F11 *
100
Steuergerät Umschalt- und Schutzfunktion
F12 *
30
Elektropumpe automatisiertes Schaltgetriebe
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
MF1 *
- Nicht belegt
MF2 *
30
Zentralsteuergerät Anhänger
MF3 *
50
Sicherungskasten im Fahrzeuginnenraum
MF4 *
80
Zentralsteuergerät (BSI)
MF5 *
80
Zentralsteuergerät (BSI)
MF6 *
30
Elektrische Feststellbremse
MF7 *
3
0
Sitzheizung vorn
MF8 *
20
Scheinwerferwaschanlage
*
Die Maxi-Sicherungen und bestimmte
Sicherungen stellen einen zusätzlichen
Schutz für die elektrischen Systeme dar.
Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des
PEUGEOT-Händlernetzes oder von
einer qualifi zierten Werkstatt durchge-
führt werden.
Page 199 of 328
197
PRAKTISCHE TIPPS
BATTERIE 12 V
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.
Zugang zur Batterie
Starten mit einer Fremdbatterie
)
Schließen Sie das rote Kabel an den
(+) Pol der entladenen Batterie A
und
dann an den (+) Pol der Hilfsbatterie B
an.
)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des grü-
nen oder schwarzen Kabels an den Masse-
punkt C
Ihres Fahrzeugs an (Motorträger).
Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen
)
stellen Sie die Haubenstütze fest,
)
ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen,
)
haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
herauszunehmen.
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihal-
tigen 12 V Batterie mit spezieller Tech-
nologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser
Batterie ist durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte
Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.
Nach dem Wiedereinbau der Batterie
ist das Stop & Start-System je nach
Witterungsbedingungen und Batteriela-
dezustand erst nach mehreren Stunden
wieder aktiv (bis zu ca. 8 Stunden).
Beim Wiederaufl aden der Batterie des
Stop & Start-Systems ist ein Abklemmen
nicht erforderlich.
)
Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.
)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
Page 200 of 328
198
PRAKTISCHE TIPPS
Abklemmen der Batteriekabel
)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.
Wiederanschließen der Kabel
)
Bringen Sie die geöffnete Kabel-
schelle 1
an der (+) Klemme der
Batterie an.
)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.
)
Schließen Sie die Schelle, indem
Sie den Zentrierstift zur Seite schie-
ben und dann den Sperrhebel 2
wie-
der nach unten drücken.
Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
auf, wenn Sie die Pole abge-
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
Fahrzeug ein elektronisch gesteuertes
mechanisches Sechsganggetriebe
oder ein Automatikgetriebe hat.
Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
entsorgt werden und dürfen auf kei-
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an
einer dafür zugelassenen Sammel-
stelle ab.
Laden der Batterie mit einem
Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.
)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Wenn das Fahrzeug länger
als einen Monat nicht benutzt
wird, empfi ehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie ab-
klemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung,
- den Dachhimmel des Panorama-
Glasdachs,
- das bordeigene Navigationssystem
GPS.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht ge-
schlossen werden, wenn sie falsch ange-
bracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
