PEUGEOT 3008 2011.5 Betriebsanleitungen (in German)

209
TECHNISCHE DATEN

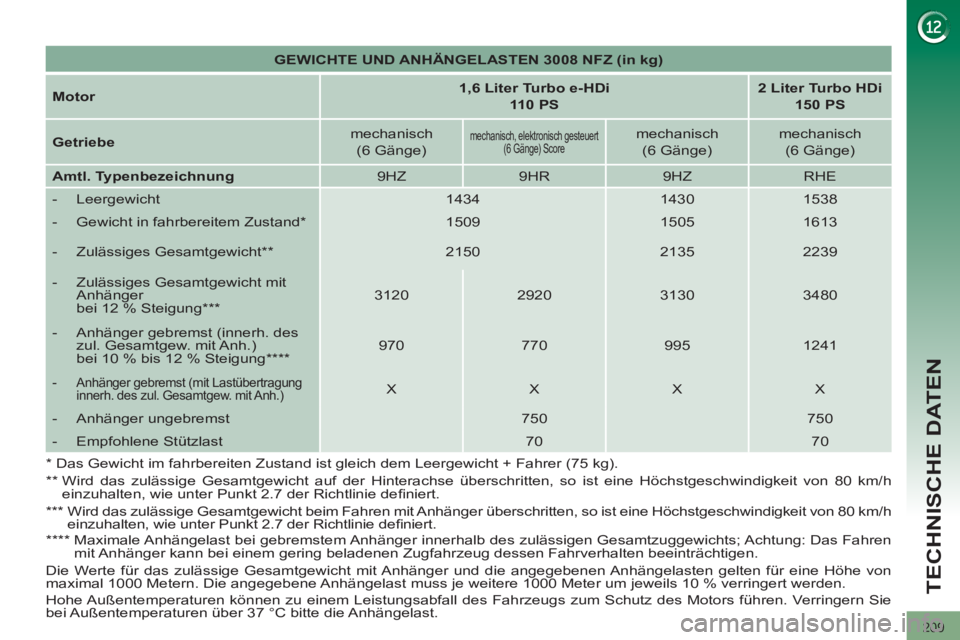

GEWICHTE UND ANHÄNGELASTEN 3008 NFZ (in kg)



Motor


1,6 Liter Turbo e-HDi
110 PS



2 Liter Turbo HDi
150 PS



Getriebe

mechanisch
(6 Gänge)


mechanisch, elektronisch gesteuert
(6 Gänge) Score

mechanisch
(6 Gänge)
mechanisch
(6 Gänge)

Amtl. Typenbezeichnung

9HZ
9HR
9HZ
RHE


- Leergewicht
1434
1430
1538


- Gewicht in fahrbereitem Zustand *

1509
1505
1613


- Zulässiges Gesamtgewicht **

2150
2135
2239


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung ***

3120
2920
3130
3480


- Anhänger gebremst (innerh. des
zul. Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung ****

970
770
995
1241



- Anhänger gebremst (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)

X
X
X
X


- Anhänger ungebremst
750
750


- Empfohlene Stützlast
70
70

* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**
Wird das zulässige Gesamtgewicht auf der Hinterachse überschritten, so ist eine Höchstgeschwindigkeit von 80 km/h
einzuhalten, wie unter Punkt 2.7 der Richtlinie defi niert.

***
Wird das zulässige Gesamtgewicht beim Fahren mit Anhänger überschritten, so ist eine Höchstgeschwindigkeit von 80 km/h
einzuhalten, wie unter Punkt 2.7 der Richtlinie defi niert.

****
Maximale Anhängelast bei gebremstem Anhänger innerhalb des zulässigen Gesamtzuggewichts; Achtung: Das Fahren
mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10 % verringert werden.
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

210
TECHNISCHE DATEN

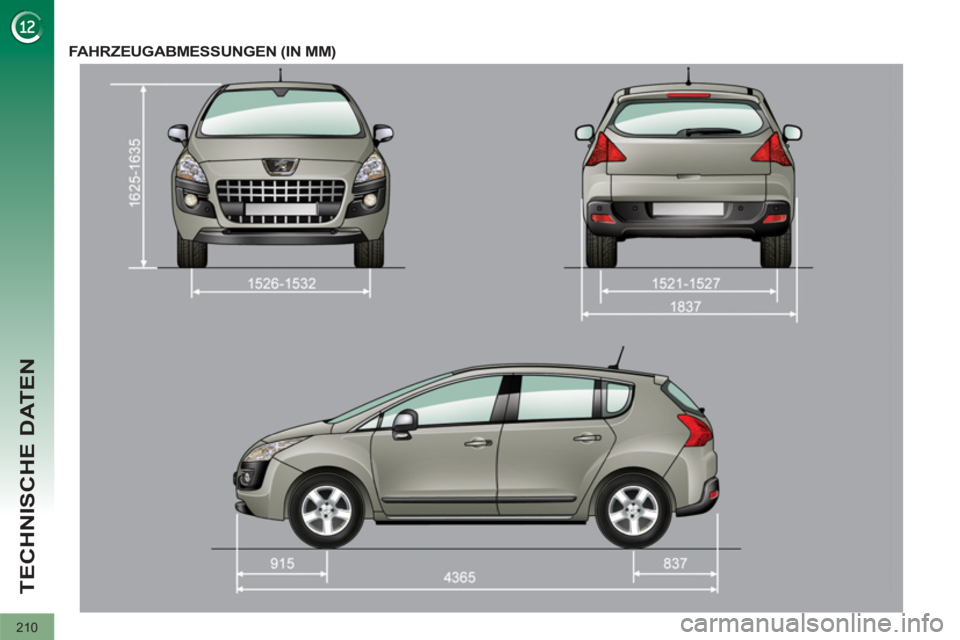

FAHRZEUGABMESSUNGEN (IN MM)

211
TECHNISCHE DATEN

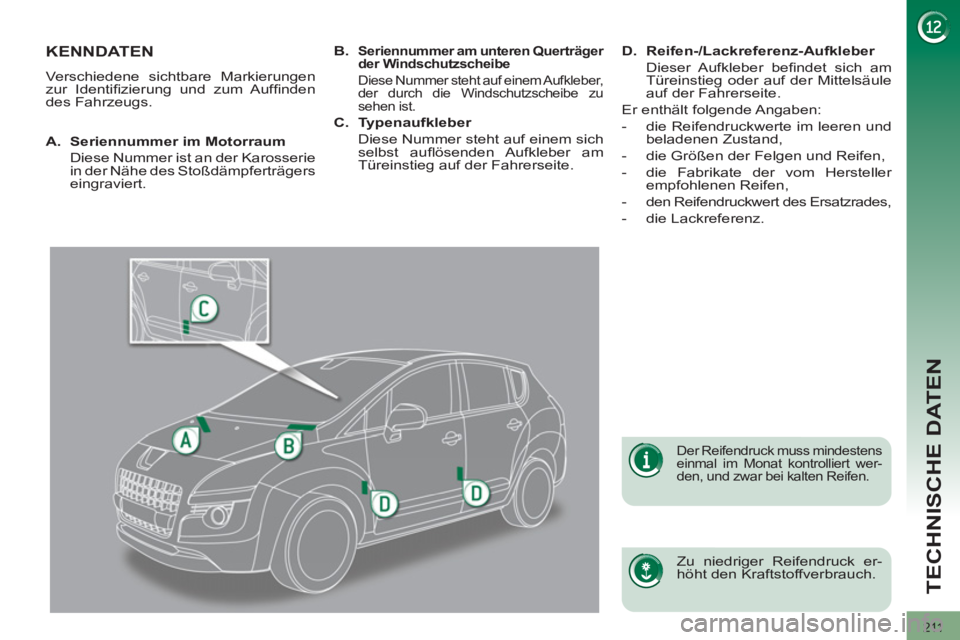

KENNDATEN

Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs.

Zu niedriger Reifendruck er-
höht den Kraftstoffverbrauch.



Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.




A.
Seriennummer im Motorraum

Diese Nummer ist an der Karosserie
in der Nähe des Stoßdämpferträgers
eingraviert.
B.

Seriennummer am unteren Querträger
der Windschutzscheibe
Diese Nummer steht auf einem Aufkleber,
der durch die Windschutzscheibe zu
sehen ist.

C.
Typenaufkleber

Diese Nummer steht auf einem sich
selbst aufl ösenden Aufkleber am
Türeinstieg auf der Fahrerseite.
D.
Reifen-/Lackreferenz-Aufkleber

Dieser Aufkleber befi ndet sich am
Türeinstieg oder auf der Mittelsäule
auf der Fahrerseite.
Er enthält folgende Angaben:


- die Reifendruckwerte im leeren und
beladenen Zustand,

- die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller
empfohlenen Reifen,

- den Reifendruckwert des Ersatzrades,

- die Lackreferenz.

212
TECHNISCHE DATEN

213

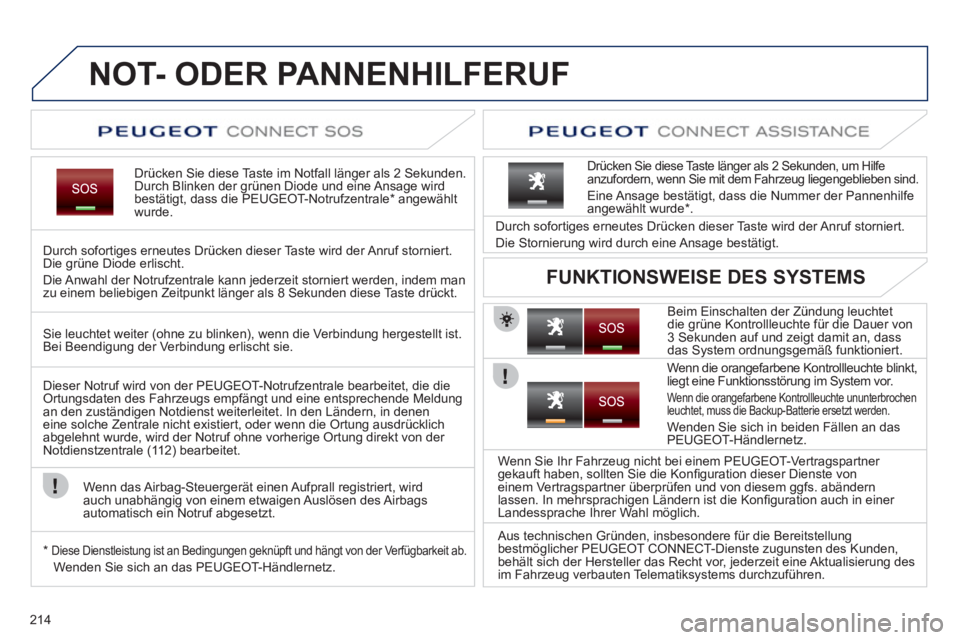

NOT- ODER PANNENHILFERUF

214














NOT- ODER PANNENHILFERUF


Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Ansage wird
bestätigt, dass die PEUGEOT-Notrufzentrale * angewählt
wurde.

Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die grüne Diode erlischt.
Die Anwahl der Notrufzentrale kann jederzeit storniert werden, indem man
zu einem beliebigen Zeitpunkt länger als 8 Sekunden diese Taste drückt.

Beim Einschalten der Zündung leuchtet
die grüne Kontrollleuchte für die Dauer von
3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert.
Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage bestätigt.


Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde * .


FUNKTIONSWEISE DES SYSTEMS


Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.
Bei Beendigung der Verbindung erlischt sie.

Dieser Notruf wird von der PEUGEOT-Notrufzentrale bearbeitet, die die
Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung
an den zuständigen Notdienst weiterleitet. In den Ländern, in denen
eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich
abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der
Notdienstzentrale (112) bearbeitet.

Wenn das Airbag-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.



*

Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab.
Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn die orangefarbene Kontrollleuchte blinkt,
liegt eine Funktionsstörung im System vor.
Wenn die orangefarbene Kontrollleuchte ununterbrochen
leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden Sie sich in beiden Fällen an das
PEUGEOT-Händlernetz.

Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner
gekauft haben, sollten Sie die Konfi guration dieser Dienste von
einem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer
Landessprache Ihrer Wahl möglich.

Aus technischen Gründen, insbesondere für die Bereitstellung
bestmöglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
behält sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuführen.

215
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

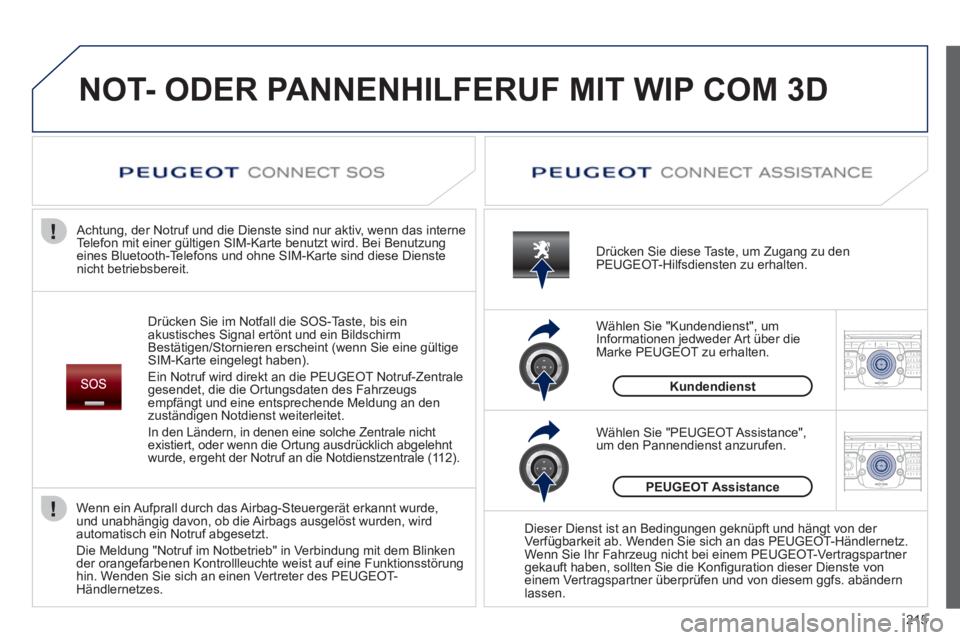

NOT- ODER PANNENHILFERUF MIT WIP COM 3D


Drücken Sie im Notfall die SOS-Taste, bis ein
akustisches Signal ertönt und ein Bildschirm
Bestätigen/Stornieren erscheint (wenn Sie eine gültige
SIM-Karte eingelegt haben).
Ein Notruf wird direkt an die PEUGEOT Notruf-Zentrale
gesendet, die die Ortungsdaten des Fahrzeugs
empfängt und eine entsprechende Meldung an den
zuständigen Notdienst weiterleitet.
In den Ländern, in denen eine solche Zentrale nicht
existiert, oder wenn die Ortung ausdrücklich abgelehnt
wurde, ergeht der Notruf an die Notdienstzentrale (112).












Achtung, der Notruf und die Dienste sind nur aktiv, wenn das interne
Telefon mit einer gültigen SIM-Karte benutzt wird. Bei Benutzung
eines Bluetooth-Telefons und ohne SIM-Karte sind diese Dienste
nicht betriebsbereit.










Drücken Sie diese Taste, um Zugang zu den
PEUGEOT-Hilfsdiensten zu erhalten.

Kundendienst
Wählen Sie "Kundendienst", um
Informationen jedweder Art über die
Marke PEUGEOT zu erhalten.
Wählen Sie "PEUGEOT Assistance",
um den Pannendienst anzurufen.

PEUGEOT Assistance




Dieser Dienst ist an Bedingungen geknüpft und hängt von der
Verfügbarkeit ab. Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner
gekauft haben, sollten Sie die Konfi guration dieser Dienste von
einem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen.

Wenn ein Aufprall durch das Airbag-Steuergerät erkannt wurde,
und unabhängig davon, ob die Airbags ausgelöst wurden, wird
automatisch ein Notruf abgesetzt.
Die Meldung "Notruf im Notbetrieb" in Verbindung mit dem Blinken
der orangefarbenen Kontrollleuchte weist auf eine Funktionsstörung
hin. Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes.

216

217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

Das WIP Com 3D-System ist so eingerichtet, dass
sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie
sich für den Einbau in ein anderes Fahrzeug an einen
Vertreter des PEUGEOT-Händlernetzes, um die Anlage
konfi gurieren zu lassen.

Bestimmte in dieser Bedienungsanleitung beschriebene
Funktionen sind erst im Laufe des Jahres erhältlich.







WIP Com 3D


Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeit
erfordern, nur bei stehendem Fahrzeug ausführen.
Bei abgestelltem Motor schaltet sich das WIP Com
3D-System nach Aktivierung des Energiesparmodus
aus, um die Batterie zu schonen.


01 Erste Schritte

02 Sprachbefehle und
Bedientasten am Lenkrad

03 Allgemeine Funktionen

04 Navigation-Zielführung

05 Verkehrsfunk

06 Radio

07
Laufwerke für Musik-Speichermedien


08 Telefonieren

09 Konfiguration

10 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.

S.
S.
218
220
223
228
237
239
240
245
250
251

INHALT

Häufig gestellte Fragen S.
256


AUTORADIO MULTIMEDIA/BLUETOOTH-TELEFON
GPS EUROPA

218

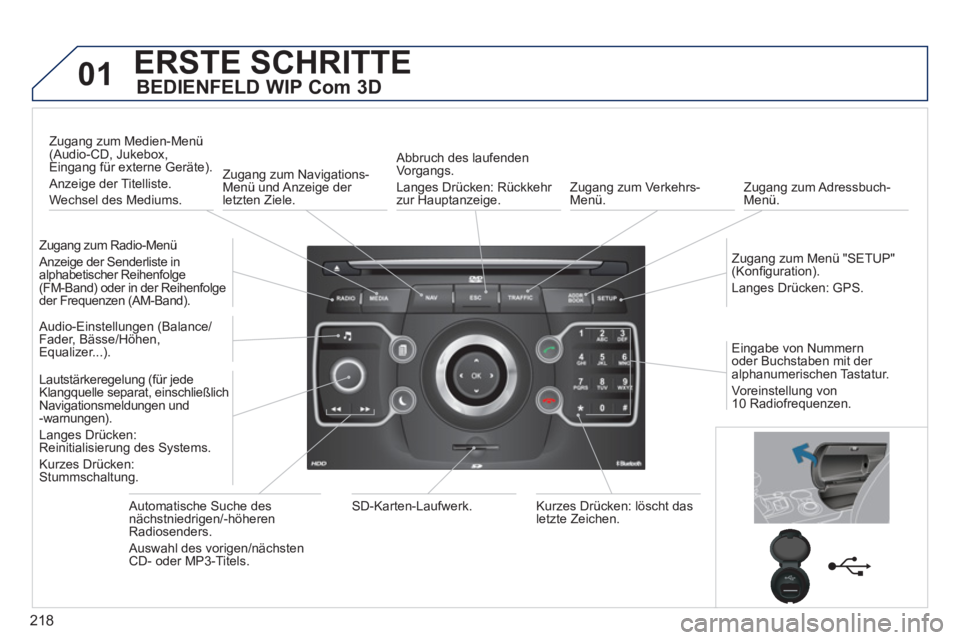

01 ERSTE SCHRITTE


BEDIENFELD WIP Com 3D


Zugang zum Radio-Menü
Anzeige der Senderliste in
alphabetischer Reihenfolge
(FM-Band) oder in der Reihenfolge
der Frequenzen (AM-Band).

Zugang zum Medien-Menü
(Audio-CD, Jukebox,
Eingang für externe Geräte).
Anzeige der Titelliste.
Wechsel des Mediums.
Zugang zum Navigations-
Menü und Anzeige der
letzten Ziele.
Abbruch des laufenden
Vorgangs.
Langes Drücken: Rückkehr
zur Hauptanzeige.
Zugang zum Verkehrs-
Menü.
Zugang zum Adressbuch-
Menü.

Zugang zum Menü "SETUP"
(Konfi guration).
Langes Drücken: GPS.

Audio-Einstellungen (Balance/
Fader, Bässe/Höhen,
Equalizer...).

Lautstärkeregelung (für jede
Klangquelle separat, einschließlich
Navigationsmeldungen und
-warnungen).
Langes Drücken:
Reinitialisierung des Systems.
Kurzes Drücken:
Stummschaltung.

Automatische Suche des
nächstniedrigen/-höheren
Radiosenders.
Auswahl des vorigen/nächsten
CD- oder MP3-Titels.
SD-Karten-Laufwerk.
Kurzes Drücken: löscht das
letzte Zeichen.
Eingabe von Nummern
oder Buchstaben mit der
alphanumerischen Tastatur.
Voreinstellung von
10 Radiofrequenzen.
