PEUGEOT 3008 2011.5 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF-Größe: 62.63 MB
Page 201 of 328

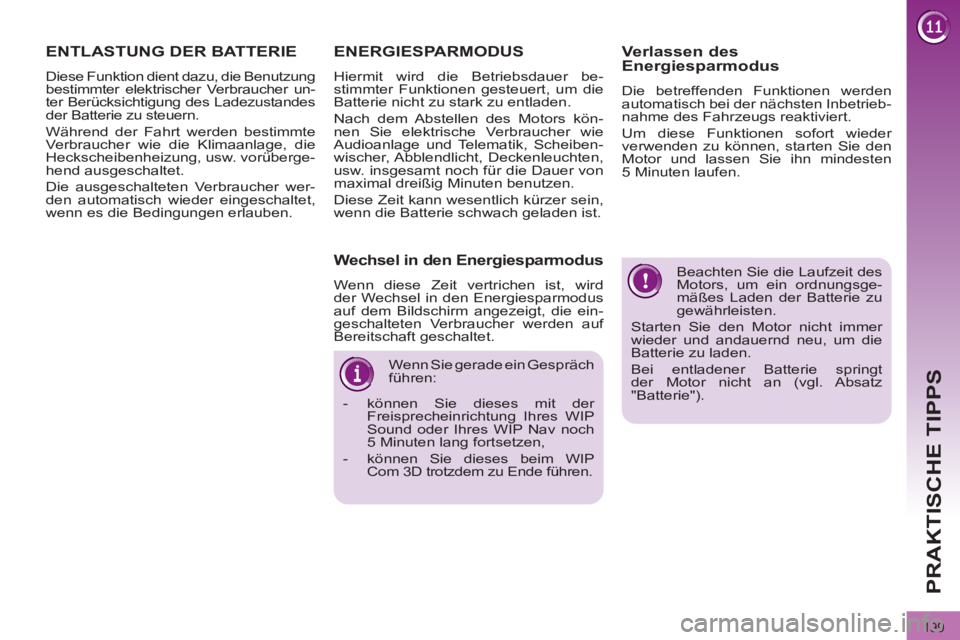

199
PRAKTISCHE TIPPS
Beachten Sie die Laufzeit des
Motors, um ein ordnungsge-
mäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer
wieder und andauernd neu, um die
Batterie zu laden.
Bei entladener Batterie springt
der Motor nicht an (vgl. Absatz
"Batterie"). Wenn Sie gerade ein Gespräch
führen:
- können Sie dieses mit der
Freisprecheinrichtung Ihres WIP
Sound oder Ihres WIP Nav noch
5 Minuten lang fortsetzen,
- können Sie dieses beim WIP
Com 3D trotzdem zu Ende führen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.
Um diese Funktionen sofort wieder
verwenden zu können, starten Sie den
Motor und lassen Sie ihn mindesten
5 Minuten laufen.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
ENERGIESPARMODUS
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.
Diese Zeit kann wesentlich kürzer sein,
wenn die Batterie schwach geladen ist.
Wechsel in den Energiesparmodus
Wenn diese Zeit vertrichen ist, wird
der Wechsel in den Energiesparmodus
auf dem Bildschirm angezeigt, die ein-
geschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Page 202 of 328

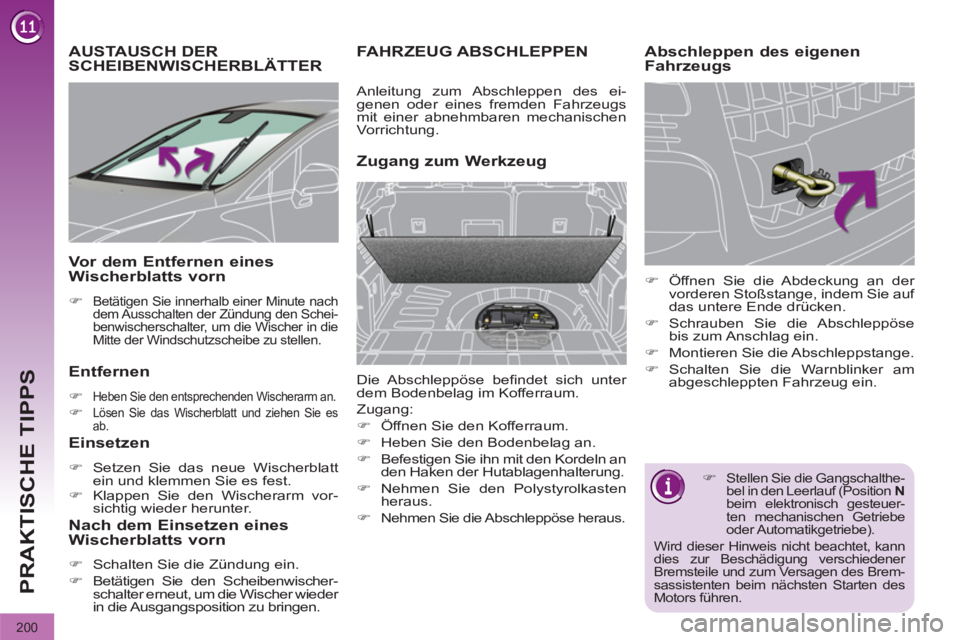

200
PRAKTISCHE TIPPS
AUSTAUSCH DER
SCHEIBENWISCHERBLÄTTER
Entfernen
)
Heben Sie den entsprechenden Wischerarm an.
) Lösen Sie das Wischerblatt und ziehen Sie es
ab.
Einsetzen
)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.
)
Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Vor dem Entfernen eines
Wischerblatts vorn
) Betätigen Sie innerhalb einer Minute nach
dem Ausschalten der Zündung den Schei-
benwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorn
)
Schalten Sie die Zündung ein.
)
Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer wieder
in die Ausgangsposition zu bringen.
FAHRZEUG ABSCHLEPPEN
Zugang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs
)
Öffnen Sie die Abdeckung an der
vorderen Stoßstange, indem Sie auf
das untere Ende drücken.
)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein. Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Bodenbelag an.
)
Befestigen Sie ihn mit den Kordeln an
den Haken der Hutablagenhalterung.
)
Nehmen Sie den Polystyrolkasten
heraus.
)
Nehmen Sie die Abschleppöse heraus.
)
Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N
beim elektronisch gesteuer-
ten mechanischen Getriebe
oder Automatikgetriebe).
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des Brem-
sassistenten beim nächsten Starten des
Motors führen.
Anleitung zum Abschleppen des ei-
genen oder eines fremden Fahrzeugs
mit einer abnehmbaren mechanischen
Vorrichtung.
Page 203 of 328

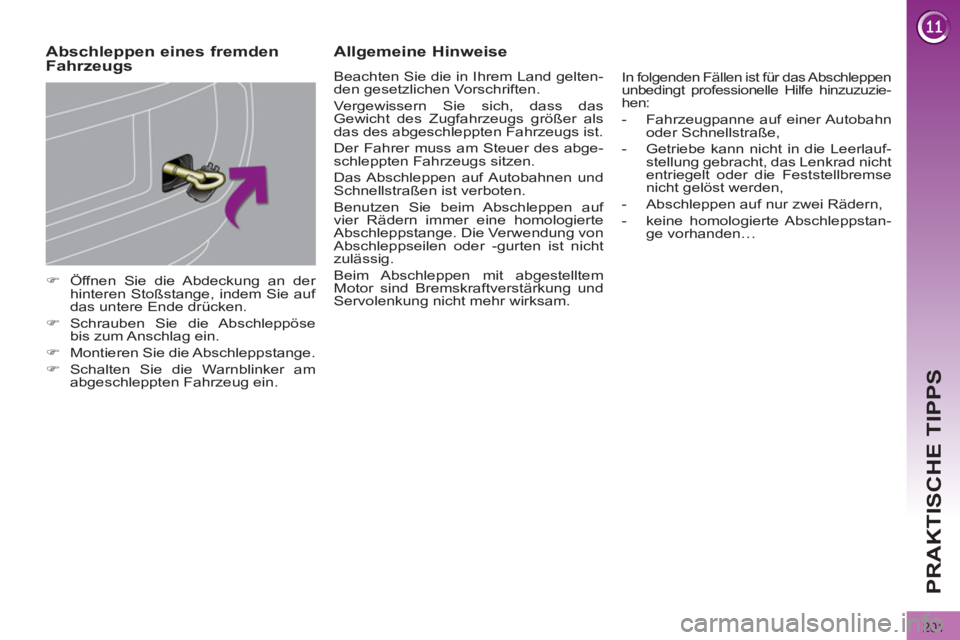

201
PRAKTISCHE TIPPS
)
Öffnen Sie die Abdeckung an der
hinteren Stoßstange, indem Sie auf
das untere Ende drücken.
)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Allgemeine Hinweise
Beachten Sie die in Ihrem Land gelten-
den gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das
Gewicht des Zugfahrzeugs größer als
das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abge-
schleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und
Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam. In folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuzie-
hen:
- Fahrzeugpanne auf einer Autobahn
oder Schnellstraße,
- Getriebe kann nicht in die Leerlauf-
stellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse
nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologierte Abschleppstan-
ge vorhanden…
Page 204 of 328

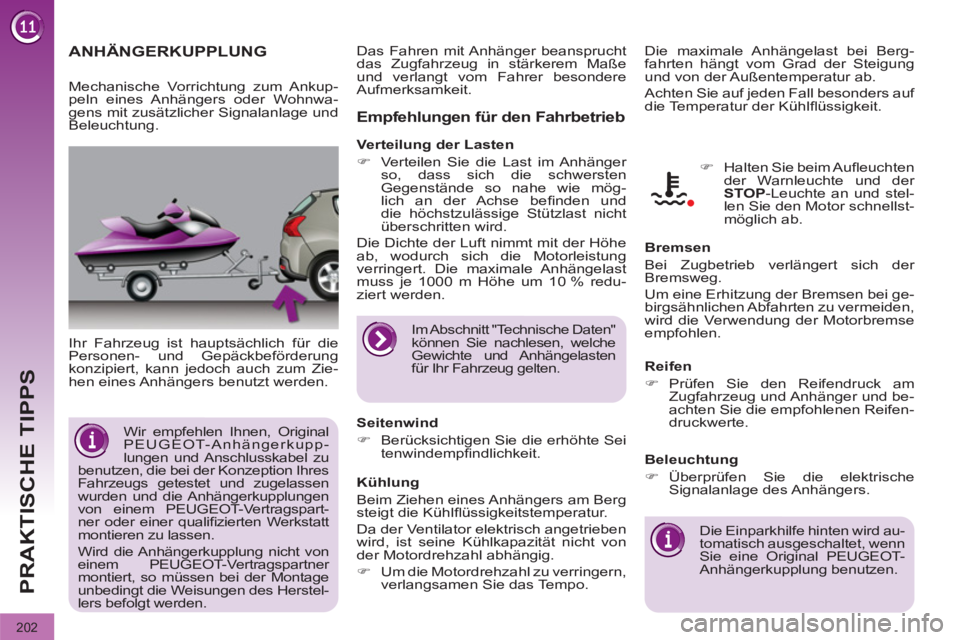

202
PRAKTISCHE TIPPS
ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden.
Empfehlungen für den Fahrbetrieb
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.
Seitenwind
)
Berücksichtigen Sie die erhöhte Sei
tenwindempfi ndlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Um eine Erhitzung der Bremsen bei ge-
birgsähnlichen Abfahrten zu vermeiden,
wird die Verwendung der Motorbremse
empfohlen.
Reifen
)
Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und be-
achten Sie die empfohlenen Reifen-
druckwerte.
Beleuchtung
)
Überprüfen Sie die elektrische
Signalanlage des Anhängers.
Die Einparkhilfe hinten wird au-
tomatisch ausgeschaltet, wenn
Sie eine Original PEUGEOT-
Anhängerkupplung benutzen.
)
Halten Sie beim Aufl euchten
der Warnleuchte und der
STOP
-Leuchte an und stel-
len Sie den Motor schnellst-
möglich ab.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Verteilung der Lasten
)
Verteilen Sie die Last im Anhänger
so, dass sich die schwersten
Gegenstände so nahe wie mög-
lich an der Achse befi nden und
die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1000 m Höhe um 10 % redu-
ziert werden. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Wir empfehlen Ihnen, Original
PEUGEOT-Anhängerkupp-
lungen und Anschlusskabel zu
benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden und die Anhängerkupplungen
von einem PEUGEOT-Vertragspart-
ner oder einer qualifi zierten Werkstatt
montieren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner
montiert, so müssen bei der Montage
unbedingt die Weisungen des Herstel-
lers befolgt werden.
Im Abschnitt "Technische Daten"
können Sie nachlesen, welche
Gewichte und Anhängelasten
für Ihr Fahrzeug gelten.
Page 205 of 328

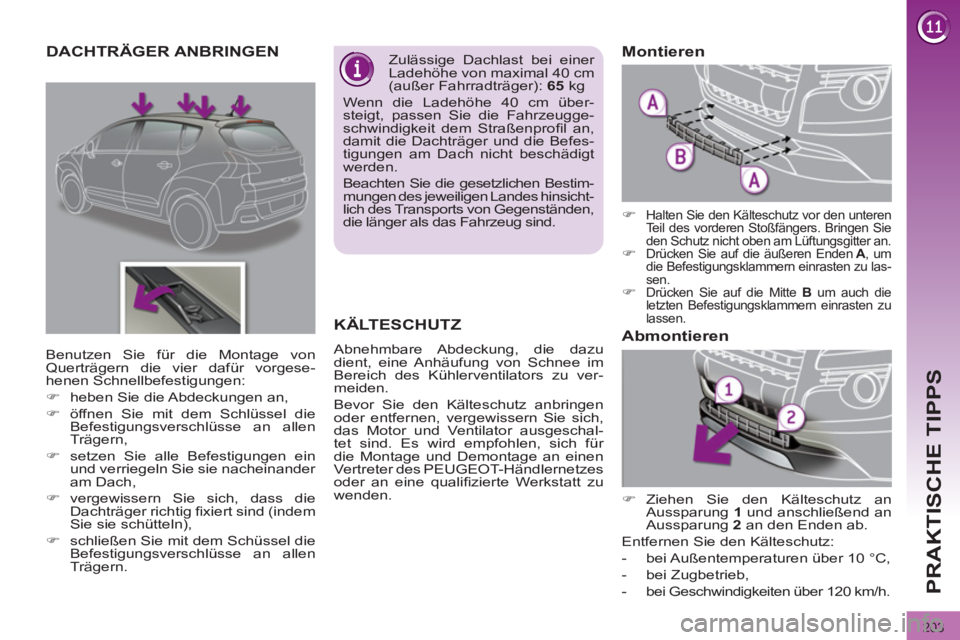

203
PRAKTISCHE TIPPS
DACHTRÄGER ANBRINGEN
Zulässige Dachlast bei einer
Ladehöhe von maximal 40 cm
(außer Fahrradträger): 65
kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeugge-
schwindigkeit dem Straßenprofi l an,
damit die Dachträger und die Befes-
tigungen am Dach nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestim-
mungen des jeweiligen Landes hinsicht-
lich des Transports von Gegenständen,
die länger als das Fahrzeug sind.
Benutzen Sie für die Montage von
Querträgern die vier dafür vorgese-
henen Schnellbefestigungen:
)
heben Sie die Abdeckungen an,
)
öffnen Sie mit dem Schlüssel die
Befestigungsverschlüsse an allen
Trägern,
)
setzen Sie alle Befestigungen ein
und verriegeln Sie sie nacheinander
am Dach,
)
vergewissern Sie sich, dass die
Dachträger richtig fi xiert sind (indem
Sie sie schütteln),
)
schließen Sie mit dem Schüssel die
Befestigungsverschlüsse an allen
Trägern.
KÄLTESCHUTZ
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Kühlerventilators zu ver-
meiden.
Bevor Sie den Kälteschutz anbringen
oder entfernen, vergewissern Sie sich,
das Motor und Ventilator ausgeschal-
tet sind. Es wird empfohlen, sich für
die Montage und Demontage an einen
Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifi zierte Werkstatt zu
wenden.
)
Halten Sie den Kälteschutz vor den unteren
Teil des vorderen Stoßfängers. Bringen Sie
den Schutz nicht oben am Lüftungsgitter an.
) Drücken Sie auf die äußeren Enden A
, um
die Befestigungsklammern einrasten zu las-
sen.
) Drücken Sie auf die Mitte B
um auch die
letzten Befestigungsklammern einrasten zu
lassen.
Montieren
)
Ziehen Sie den Kälteschutz an
Aussparung 1
und anschließend an
Aussparung 2
an den Enden ab.
Entfernen Sie den Kälteschutz:
- bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
-
bei Geschwindigkeiten über 120 km/h.
Abmontieren
Page 206 of 328

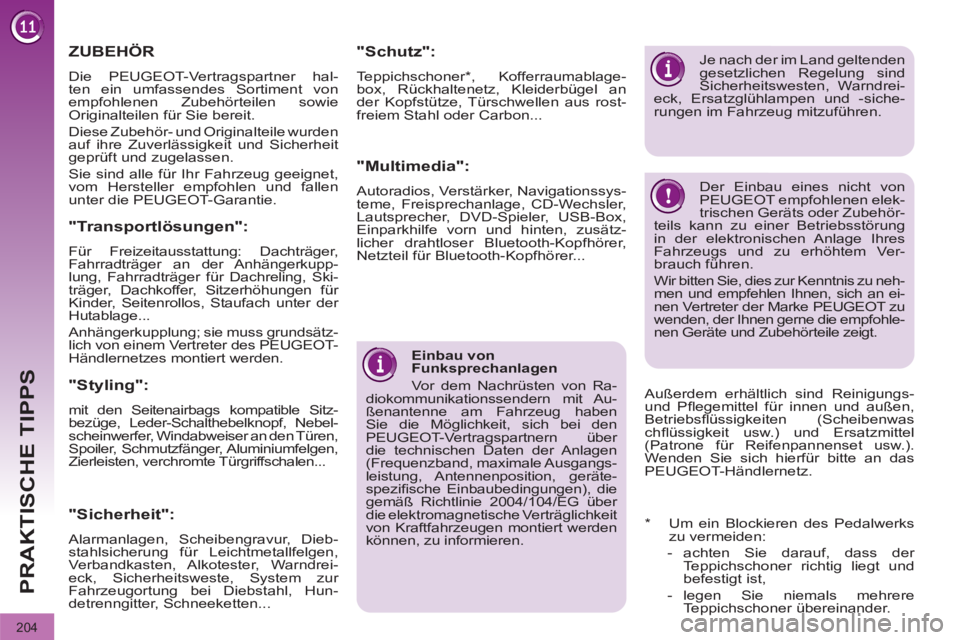

204
PRAKTISCHE TIPPS
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von Ra-
diokommunikationssendern mit Au-
ßenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den
PEUGEOT-Vertragspartnern über
die technischen Daten der Anlagen
(Frequenzband, maximale Ausgangs-
leistung, Antennenposition, geräte-
spezifi sche Einbaubedingungen), die
gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.
*
Um ein Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der
Teppichschoner richtig liegt und
befestigt ist,
- legen Sie niemals mehrere
Teppichschoner übereinander.
ZUBEHÖR
Die PEUGEOT-Vertragspartner hal-
ten ein umfassendes Sortiment von
empfohlenen Zubehörteilen sowie
Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
"Transportlösungen":
Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling, Ski-
träger, Dachkoffer, Sitzerhöhungen für
Kinder, Seitenrollos, Staufach unter der
Hutablage...
Anhängerkupplung; sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
Außerdem erhältlich sind Reinigungs-
und Pfl egemittel für innen und außen,
Betriebsfl üssigkeiten (Scheibenwas
chfl üssigkeit usw.) und Ersatzmittel
(Patrone für Reifenpannenset usw.).
Wenden Sie sich hierfür bitte an das
PEUGEOT-Händlernetz.
Je nach der im Land geltenden
gesetzlichen Regelung sind
Sicherheitswesten, Warndrei-
eck, Ersatzglühlampen und -siche-
rungen im Fahrzeug mitzuführen.
Der Einbau eines nicht von
PEUGEOT empfohlenen elek-
trischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis zu neh-
men und empfehlen Ihnen, sich an ei-
nen Vertreter der Marke PEUGEOT zu
wenden, der Ihnen gerne die empfohle-
nen Geräte und Zubehörteile zeigt.
"Styling":
mit den Seitenairbags kompatible Sitz-
bezüge, Leder-Schalthebelknopf, Nebel-
scheinwerfer, Windabweiser an den Türen,
Spoiler, Schmutzfänger, Aluminiumfelgen,
Zierleisten, verchromte Türgriffschalen...
"Sicherheit":
Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Leichtmetallfelgen,
Verbandkasten, Alkotester, Warndrei-
eck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Hun-
detrenngitter, Schneeketten...
"Schutz":
Teppichschoner * , Kofferraumablage-
box, Rückhaltenetz, Kleiderbügel an
der Kopfstütze, Türschwellen aus rost-
freiem Stahl oder Carbon...
"Multimedia":
Autoradios, Verstärker, Navigationssys-
teme, Freisprechanlage, CD-Wechsler,
Lautsprecher, DVD-Spieler, USB-Box,
Einparkhilfe vorn und hinten, zusätz-
licher drahtloser Bluetooth-Kopfhörer,
Netzteil für Bluetooth-Kopfhörer...
Page 207 of 328

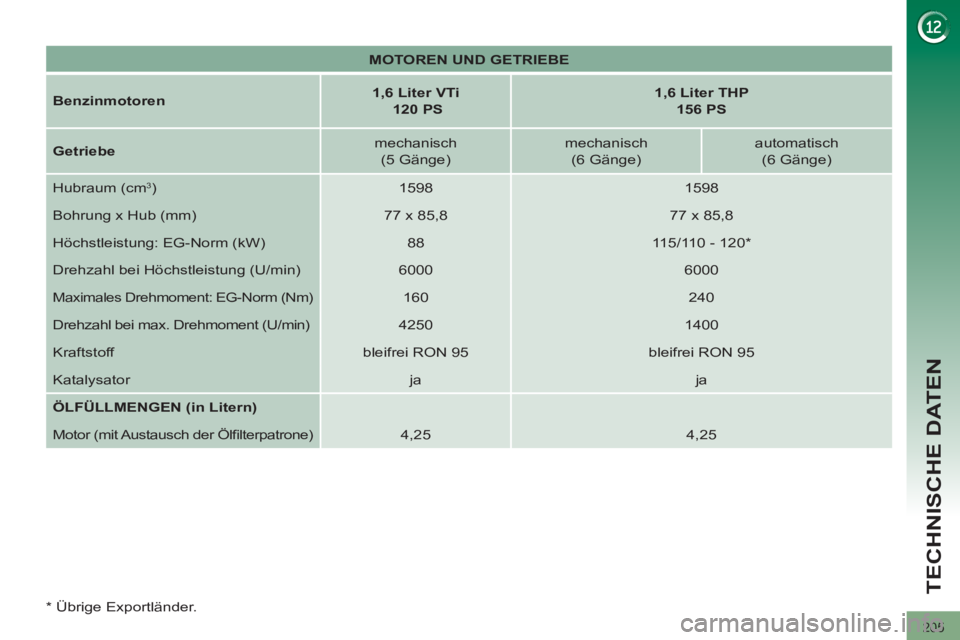

205
TECHNISCHE DATEN
MOTOREN UND GETRIEBE
Benzinmotoren
1,6 Liter VTi
120 PS
1,6 Liter THP
156 PS
Getriebe
mechanisch
(5 Gänge)
mechanisch
(6 Gänge)
automatisch
(6 Gänge)
Hubraum (cm
3)
1598
1598
Bohrung x Hub (mm)
77 x 85,8
77 x 85,8
Höchstleistung: EG-Norm (kW)
88
115/110 - 120 *
Drehzahl bei Höchstleistung (U/min)
6000
6000
Maximales Drehmoment: EG-Norm (Nm)
160
240
Drehzahl bei max. Drehmoment (U/min)
4250
1400
Kraftstoff
bleifrei RON 95
bleifrei RON 95
Katalysator
ja
ja
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
4,25
4,25
* Übrige Exportländer.
Page 208 of 328

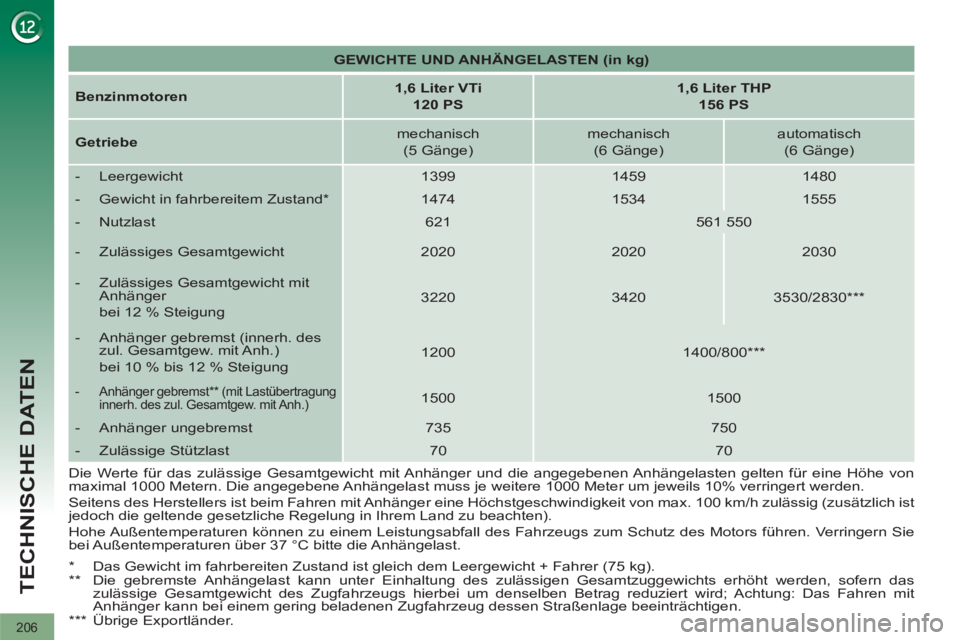

206
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,6 Liter VTi
120 PS
1,6 Liter THP
156 PS
Getriebe
mechanisch
(5 Gänge)
mechanisch
(6 Gänge)
automatisch
(6 Gänge)
- Leergewicht
1399
1459
1480
- Gewicht in fahrbereitem Zustand *
1474
1534
1555
- Nutzlast
621
561 550
- Zulässiges Gesamtgewicht
2020
2020
2030
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
3220
3420
3530/2830 ***
- Anhänger gebremst (innerh. des
zul. Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung
1200
1400/800 ***
- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
1500
1500
- Anhänger ungebremst
735
750
- Zulässige Stützlast
70
70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).
**
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das
zulässige Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduziert wird; Achtung: Das Fahren mit
Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Straßenlage beeinträchtigen.
***
Übrige Exportländer.
Page 209 of 328
207
TECHNISCHE DATEN
MOTOREN UND GETRIEBE
Dieselmotoren
1,6 Liter Turbo e-HDi
110 PS
2 Liter Turbo HDi
150 PS
2 Liter Turbo HDi
163 PS
G
etriebe
mechanisch
(6 Gänge)
autom. Schaltgetriebe
(6 Gänge)
mechanisch
(6 Gänge)
automatisch
(6 Gänge)
Hubraum (cm
3)
1560
1997
Bohrung x Hub (mm)
75 x 88,3
85 x 88
Höchstleistung: EG-Norm (kW)
82
110/120
Drehzahl bei Höchstleistung (U/min)
3600
3750
Maximales Drehmoment: EG-Norm (Nm)
270
340
Drehzahl bei max. Drehmoment (U/min)
1750
2000
Kraftstoff
Diesel
Diesel
Katalysator
ja
ja
Partikelfi lter
ja
ja
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
3,75
-
Page 210 of 328
208
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Dieselmotoren
1,6 Liter Turbo e-HDi
110 PS
2 Liter Turbo
HDi
150 PS
2 Liter Turbo
HDi
163 PS
Getriebe
mechanisch
(6 Gänge)
mechanisch,
elektronisch gesteuert
(6 Gänge)
mechanisch,
elektronisch gesteuert
(6 Gänge) Score
mechanisch
(6 Gänge)
automatisch
(6 Gänge)
- Leergewicht
1421
1529
1539
- Gewicht in fahrbereitem Zustand *
1496
1604
1614
- Nutzlast
609
551
561
- Zulässiges Gesamtgewicht
2030
2080
2100
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
3130
2920
3480
3500
- Anhänger gebremst (innerh. des
zul. Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung
1100
890
1400
-
Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
1300
1090
1500
- Anhänger ungebremst
745
750
- Empfohlene Stützlast
70
70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).
**
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das
zulässige Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduziert wird; Achtung: Das Fahren mit
Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
