PEUGEOT 3008 2011.5 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF Size: 67.72 MB
Page 141 of 328

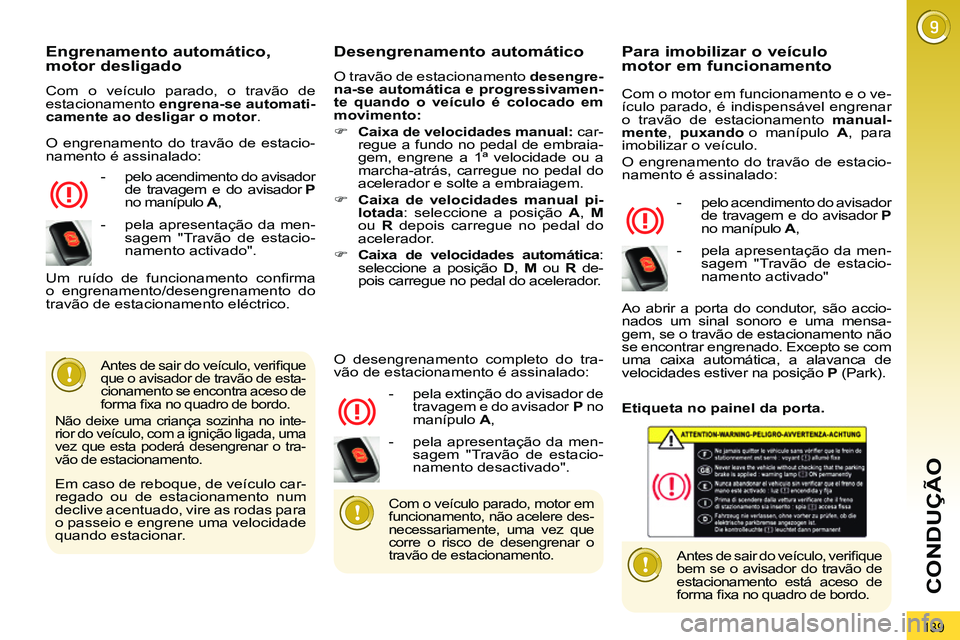

139
CONDUÇÃO
Engrenamento automático,
motor desligado
Com o veículo parado, o travão de
estacionamento engrena-se automati-
camente ao desligar o motor.
- pelo acendimento do avisador
de travagem e do avisador P
no manípulo A
,
Desengrenamento automático
O travão de estacionamento desengre-
na-se automática e progressivamen-
te quando o veículo é colocado em
movimento:
)
Caixa de velocidades manual:
car-
regue a fundo no pedal de embraia-
gem, engrene a 1ª velocidade ou a
marcha-atrás, carregue no pedal do
acelerador e solte a embraiagem.
)
Caixa de velocidades manual pi-
lotada
: seleccione a posição A
, M
ou R
depois carregue no pedal do
acelerador.
)
Caixa de velocidades automática
:
seleccione a posição D
, M
ou R
de-
pois carregue no pedal do acelerador.
Antes de sair do veículo, verifi que
que o avisador de travão de esta-
cionamento se encontra aceso de
forma fi xa no quadro de bordo.
Não deixe uma criança sozinha no inte-
rior do veículo, com a ignição ligada, uma
vez que esta poderá desengrenar o tra-
vão de estacionamento.
- pela extinção do avisador de
travagem e do avisador P
no
manípulo A
, Um ruído de funcionamento confi rma
o engrenamento/desengrenamento do
travão de estacionamento eléctrico.
O desengrenamento completo do tra-
vão de estacionamento é assinalado:
Para imobilizar o veículo
motor em funcionamento
Com o motor em funcionamento e o ve-
ículo parado, é indispensável engrenar
o travão de estacionamento manual-
mente
, puxando
o manípulo A
, para
imobilizar o veículo.
O engrenamento do travão de estacio-
namento é assinalado:
- pelo acendimento do avisador
de travagem e do avisador P
no manípulo A
,
Ao abrir a porta do condutor, são accio-
nados um sinal sonoro e uma mensa-
gem, se o travão de estacionamento não
se encontrar engrenado. Excepto se com
uma caixa automática, a alavanca de
velocidades estiver na posição P
(Park).
Antes de sair do veículo, verifi que
bem se o avisador do travão de
estacionamento está aceso de
forma fi xa no quadro de bordo.
Com o veículo parado, motor em
funcionamento, não acelere des-
necessariamente, uma vez que
corre o risco de desengrenar o
travão de estacionamento.
O engrenamento do travão de estacio-
namento é assinalado:
- pela apresentação da men-
sagem "Travão de estacio-
namento activado".
Em caso de reboque, de veículo car-
regado ou de estacionamento num
declive acentuado, vire as rodas para
o passeio e engrene uma velocidade
quando estacionar.
- pela apresentação da men-
sagem "Travão de estacio-
namento desactivado".
- pela apresentação da men-
sagem "Travão de estacio-
namento activado"
Etiqueta no painel da porta.

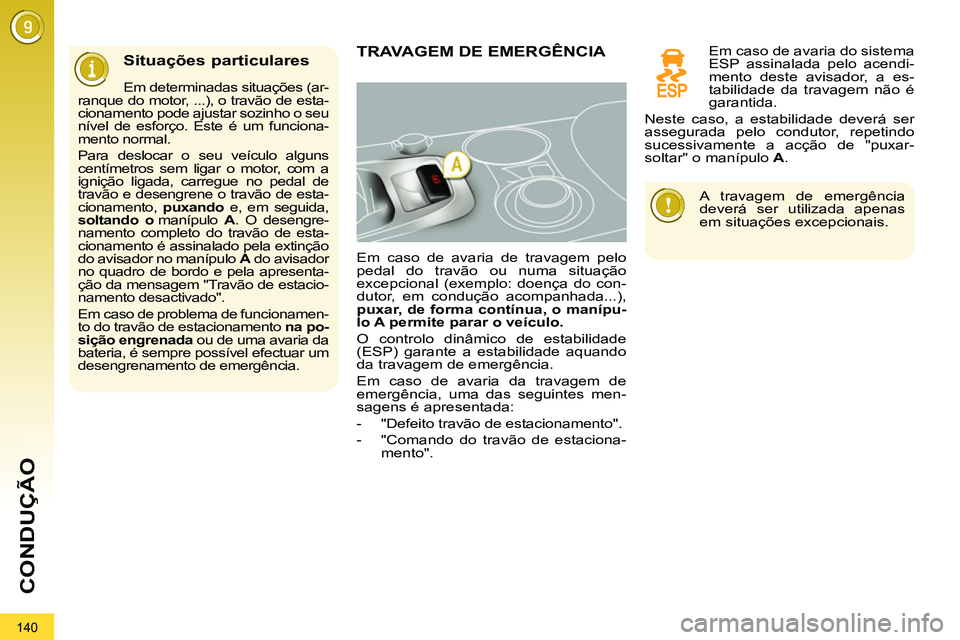

Page 142 of 328
140
CONDUÇÃO
Situações particulares
Em determinadas situações (ar-
ranque do motor, ...), o travão de esta-
cionamento pode ajustar sozinho o seu
nível de esforço. Este é um funciona-
mento normal.
Para deslocar o seu veículo alguns
centímetros sem ligar o motor, com a
ignição ligada, carregue no pedal de
travão e desengrene o travão de esta-
cionamento, puxando
e, em seguida,
soltando o
manípulo A
. O desengre-
namento completo do travão de esta-
cionamento é assinalado pela extinção
do avisador no manípulo A
do avisador
no quadro de bordo e pela apresenta-
ção da mensagem "Travão de estacio-
namento desactivado".
Em caso de problema de funcionamen-
to do travão de estacionamento na po-
sição engrenada
ou de uma avaria da
bateria, é sempre possível efectuar um
desengrenamento de emergência.
TRAVAGEM DE EMERGÊNCIA
Em caso de avaria de travagem pelo
pedal do travão ou numa situação
excepcional (exemplo: doença do con-
dutor, em condução acompanhada...),
puxar, de forma contínua, o manípu-
lo A permite parar o veículo.
O controlo dinâmico de estabilidade
(ESP) garante a estabilidade aquando
da travagem de emergência.
Em caso de avaria da travagem de
emergência, uma das seguintes men-
sagens é apresentada:
- "Defeito travão de estacionamento".
- "Comando do travão de estaciona-
mento".
Em caso de avaria do sistema
ESP assinalada pelo acendi-
mento deste avisador, a es-
tabilidade da travagem não é
garantida.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a acção de "puxar-
soltar" o manípulo A
.
A travagem de emergência
deverá ser utilizada apenas
em situações excepcionais.

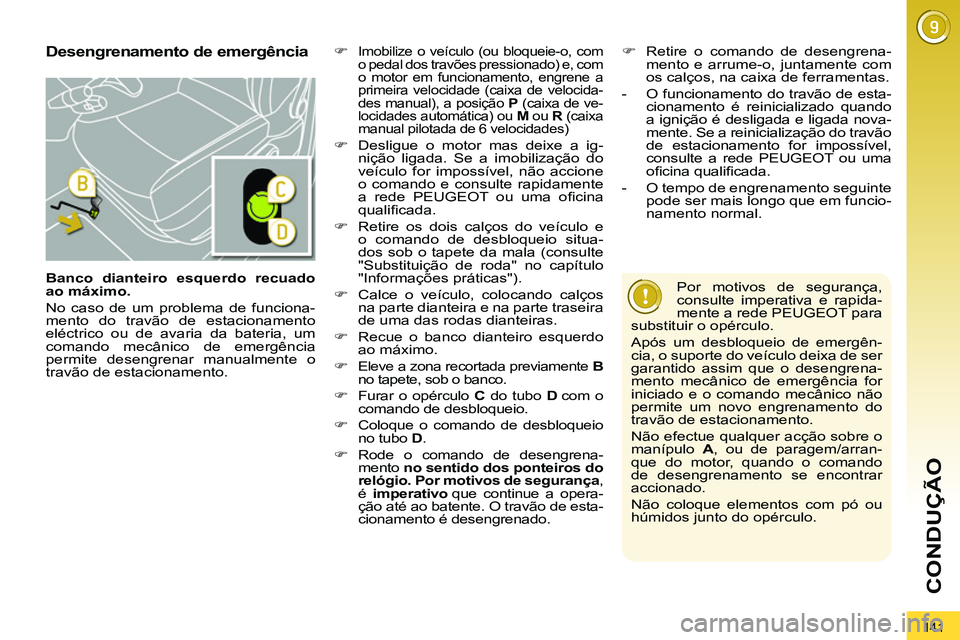

Page 143 of 328
141
CONDUÇÃO
Banco dianteiro esquerdo recuado
ao máximo.
No caso de um problema de funciona-
mento do travão de estacionamento
eléctrico ou de avaria da bateria, um
comando mecânico de emergência
permite desengrenar manualmente o
travão de estacionamento.
Desengrenamento de emergência
)
Imobilize o veículo (ou bloqueie-o, com
o pedal dos travões pressionado) e, com
o motor em funcionamento, engrene a
primeira velocidade (caixa de velocida-
des manual), a posição P
(caixa de ve-
locidades automática) ou M
ou R
(caixa
manual pilotada de 6 velocidades)
)
Desligue o motor mas deixe a ig-
nição ligada. Se a imobilização do
veículo for impossível, não accione
o comando e consulte rapidamente
a rede PEUGEOT ou uma ofi cina
qualifi cada.
)
Retire os dois calços do veículo e
o comando de desbloqueio situa-
dos sob o tapete da mala (consulte
"Substituição de roda" no capítulo
"Informações práticas").
)
Calce o veículo, colocando calços
na parte dianteira e na parte traseira
de uma das rodas dianteiras.
)
Recue o banco dianteiro esquerdo
ao máximo.
)
Eleve a zona recortada previamente B
no tapete, sob o banco.
)
Furar o opérculo C
do tubo D
com o
comando de desbloqueio.
)
Coloque o comando de desbloqueio
no tubo D
.
)
Rode o comando de desengrena-
mento no sentido dos ponteiros do
relógio. Por motivos de segurança
,
é imperativo
que continue a opera-
ção até ao batente. O travão de esta-
cionamento é desengrenado.
)
Retire o comando de desengrena-
mento e arrume-o, juntamente com
os calços, na caixa de ferramentas.
- O funcionamento do travão de esta-
cionamento é reinicializado quando
a ignição é desligada e ligada nova-
mente. Se a reinicialização do travão
de estacionamento for impossível,
consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.
- O tempo de engrenamento seguinte
pode ser mais longo que em funcio-
namento normal.
Por motivos de segurança,
consulte imperativa e rapida-
mente a rede PEUGEOT para
substituir o opérculo.
Após um desbloqueio de emergên-
cia, o suporte do veículo deixa de ser
garantido assim que o desengrena-
mento mecânico de emergência for
iniciado e o comando mecânico não
permite um novo engrenamento do
travão de estacionamento.
Não efectue qualquer acção sobre o
manípulo A
, ou de paragem/arran-
que do motor, quando o comando
de desengrenamento se encontrar
accionado.
Não coloque elementos com pó ou
húmidos junto do opérculo.

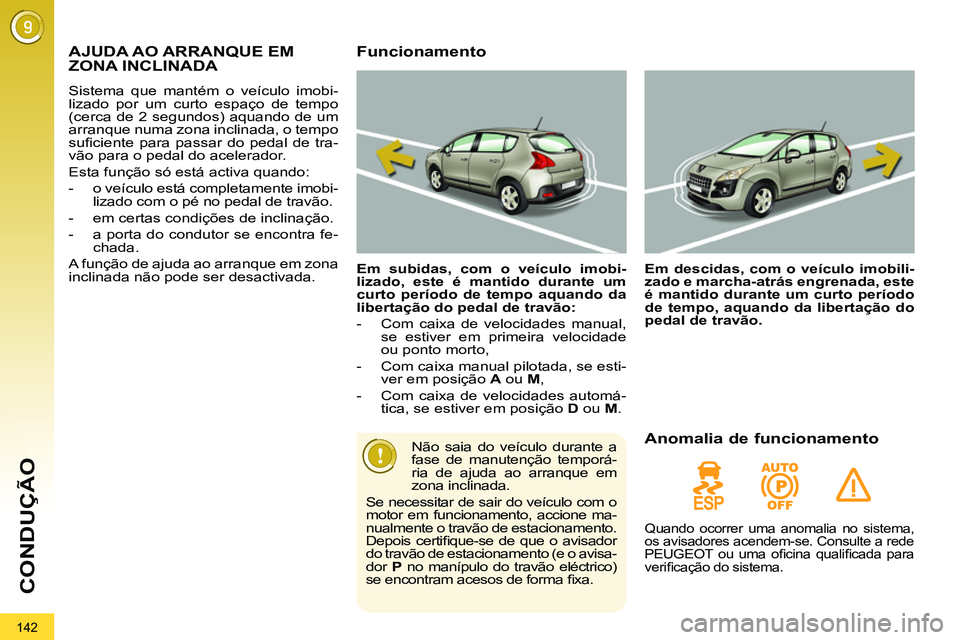

Page 144 of 328
142
CONDUÇÃO
AJUDA AO ARRANQUE EM
ZONA INCLINADA
Sistema que mantém o veículo imobi-
lizado por um curto espaço de tempo
(cerca de 2 segundos) aquando de um
arranque numa zona inclinada, o tempo
sufi ciente para passar do pedal de tra-
vão para o pedal do acelerador.
Esta função só está activa quando:
- o veículo está completamente imobi-
lizado com o pé no pedal de travão.
- em certas condições de inclinação.
- a porta do condutor se encontra fe-
chada.
A função de ajuda ao arranque em zona
inclinada não pode ser desactivada.
Funcionamento
Em subidas, com o veículo imobi-
lizado, este é mantido durante um
curto período de tempo aquando da
libertação do pedal de travão:
- Com caixa de velocidades manual,
se estiver em primeira velocidade
ou ponto morto,
- Com caixa manual pilotada, se esti-
ver em posição A
ou M
,
- Com caixa de velocidades automá-
tica, se estiver em posição D
ou M
.
Em descidas, com o veículo imobili-
zado e marcha-atrás engrenada, este
é mantido durante um curto período
de tempo, aquando da libertação do
pedal de travão.
Não saia do veículo durante a
fase de manutenção temporá-
ria de ajuda ao arranque em
zona inclinada.
Se necessitar de sair do veículo com o
motor em funcionamento, accione ma-
nualmente o travão de estacionamento.
Depois certifi que-se de que o avisador
do travão de estacionamento (e o avisa-
dor P
no manípulo do travão eléctrico)
se encontram acesos de forma fi xa.
Anomalia de funcionamento
Quando ocorrer uma anomalia no sistema,
os avisadores acendem-se. Consulte a rede
PEUGEOT ou uma ofi cina qualifi cada para
verifi cação do sistema.
Page 145 of 328
143
CONDUÇÃO

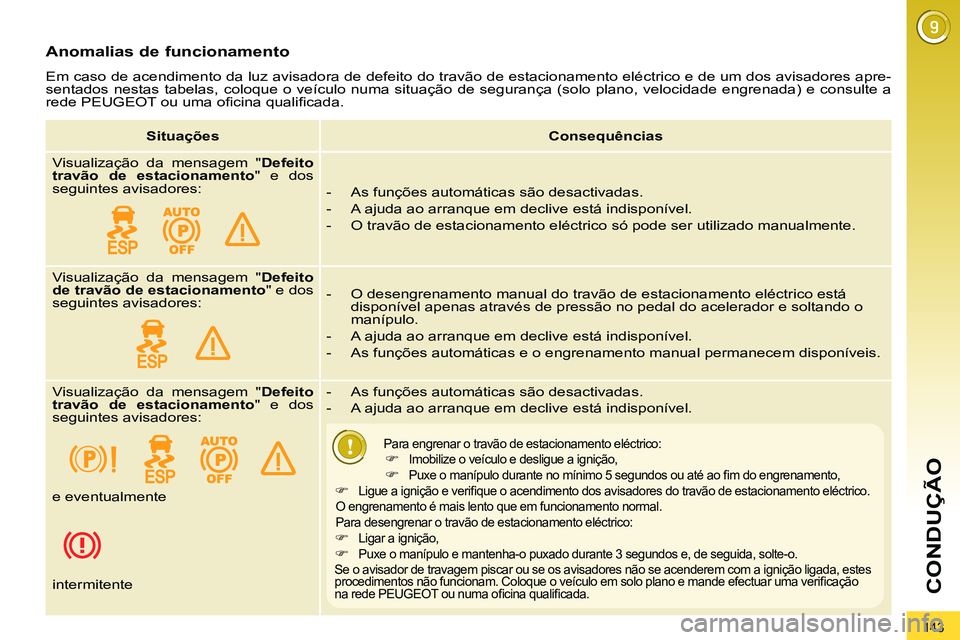

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apre-
sentados nestas tabelas, coloque o veículo numa situação de segurança (solo plano, velocidade engrenada) e consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.
Situações
Consequências
Visualização da mensagem " Defeito
travão de estacionamento
" e dos
seguintes avisadores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
- O travão de estacionamento eléctrico só pode ser utilizado manualmente.
Visualização da mensagem " Defeito
de travão de estacionamento
" e dos
seguintes avisadores:
- O desengrenamento manual do travão de estacionamento eléctrico está
disponível apenas através de pressão no pedal do acelerador e soltando o
manípulo.
- A ajuda ao arranque em declive está indisponível.
- As funções automáticas e o engrenamento manual permanecem disponíveis.
Visualização da mensagem " Defeito
travão de estacionamento
" e dos
seguintes avisadores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
Para engrenar o travão de estacionamento eléctrico:
) Imobilize o veículo e desligue a ignição,
) Puxe o manípulo durante no mínimo 5 segundos ou até ao fi m do engrenamento,
) Ligue a ignição e verifi que o acendimento dos avisadores do travão de estacionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:
) Ligar a ignição,
)
Puxe o manípulo e mantenha-o puxado durante 3 segundos e, de seguida, solte-o.
Se o avisador de travagem piscar ou se os avisadores não se acenderem com a ignição ligada, estes
procedimentos não funcionam. Coloque o veículo em solo plano e mande efectuar uma verifi cação
na rede PEUGEOT ou numa ofi cina qualifi cada.
e eventualmente
intermitente

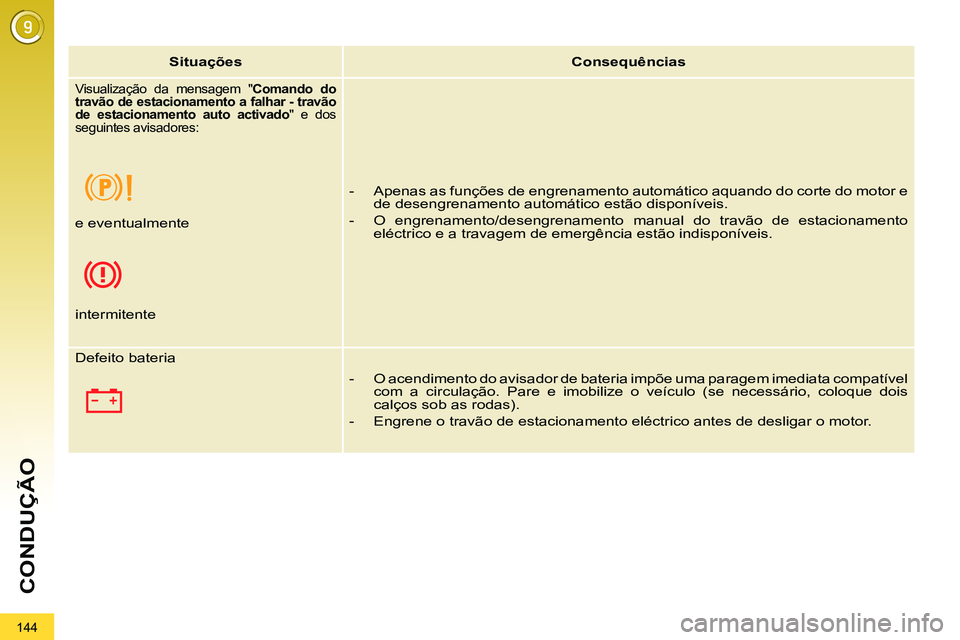

Page 146 of 328
144
CONDUÇÃO
Situações
Consequências
Visualização da mensagem " Comando do
travão de estacionamento a falhar - travão
de estacionamento auto activado
" e dos
seguintes avisadores:
- Apenas as funções de engrenamento automático aquando do corte do motor e
de desengrenamento automático estão disponíveis.
- O engrenamento/desengrenamento manual do travão de estacionamento
eléctrico e a travagem de emergência estão indisponíveis.
e eventualmente
intermitente
Defeito bateria
- O acendimento do avisador de bateria impõe uma paragem imediata compatível
com a circulação. Pare e imobilize o veículo (se necessário, coloque dois
calços sob as rodas).
- Engrene o travão de estacionamento eléctrico antes de desligar o motor.
Page 147 of 328
145
CONDUÇÃO

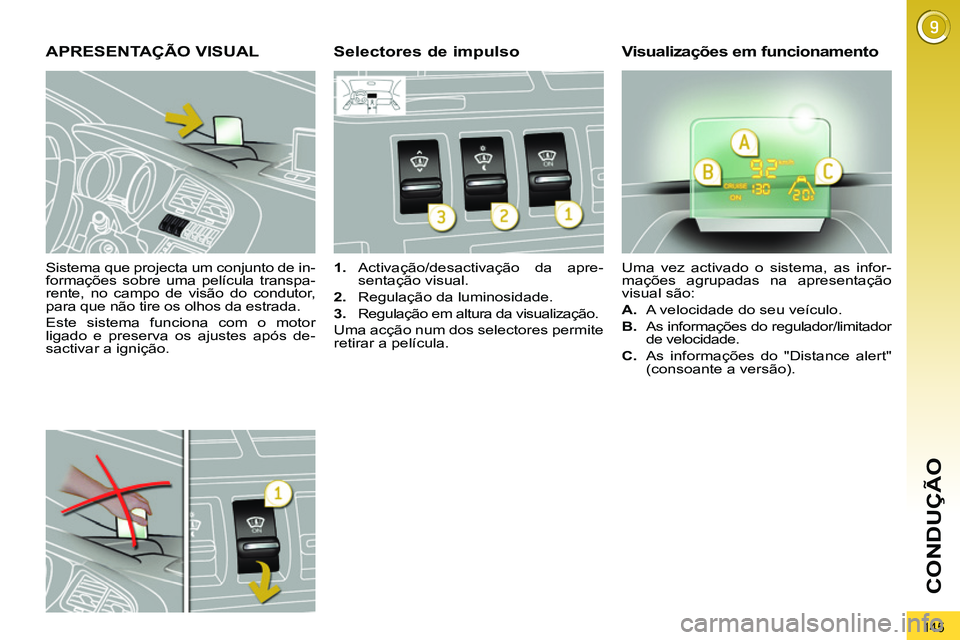

Sistema que projecta um conjunto de in-
formações sobre uma película transpa-
rente, no campo de visão do condutor,
para que não tire os olhos da estrada.
Este sistema funciona com o motor
ligado e preserva os ajustes após de-
sactivar a ignição.
APRESENTAÇÃO VISUAL
1.
Activação/desactivação da apre-
sentação visual.
2.
Regulação da luminosidade.
3.
Regulação em altura da visualização.
Uma acção num dos selectores permite
retirar a película. Uma vez activado o sistema, as infor-
mações agrupadas na apresentação
visual são:
A.
A velocidade do seu veículo.
B.
As informações do regulador/limitador
de velocidade.
Selectores de impulso
Visualizações em funcionamento
C.
As informações do "Distance alert"
(consoante a versão).
Page 148 of 328
146
CONDUÇÃO
Em determinadas condições
meteorológicas extremas
(chuva e/ou neve, luz solar
forte, ...) a apresentação visual pode
não ser legível ou ser perturbado
momentaneamente.
Determinados óculos (de sol, gra-
duados ou com lentes polarizadas)
podem prejudicar a leitura das infor-
mações.
Para limpar a película transparente,
constituída por vidro orgânico, utilizar
um pano limpo e suave (tal como um
pano para limpar óculos ou de micro-
fi bras). Não utilizar um pano seco ou
abrasivo, nem produtos detergentes
ou solventes, caso contrário, arrisca-
se a riscar a película ou danifi car o
tratamento anti-refl exos.
É recomendável manipular os
selectores de impulso unica-
mente com o veículo parado.
Aquando da paragem ou em anda-
mento, nenhum objecto deve ser
colocado em torno da película trans-
parente (ou sobre a tampa) para não
impedir a saída da película e o seu
bom funcionamento.
)

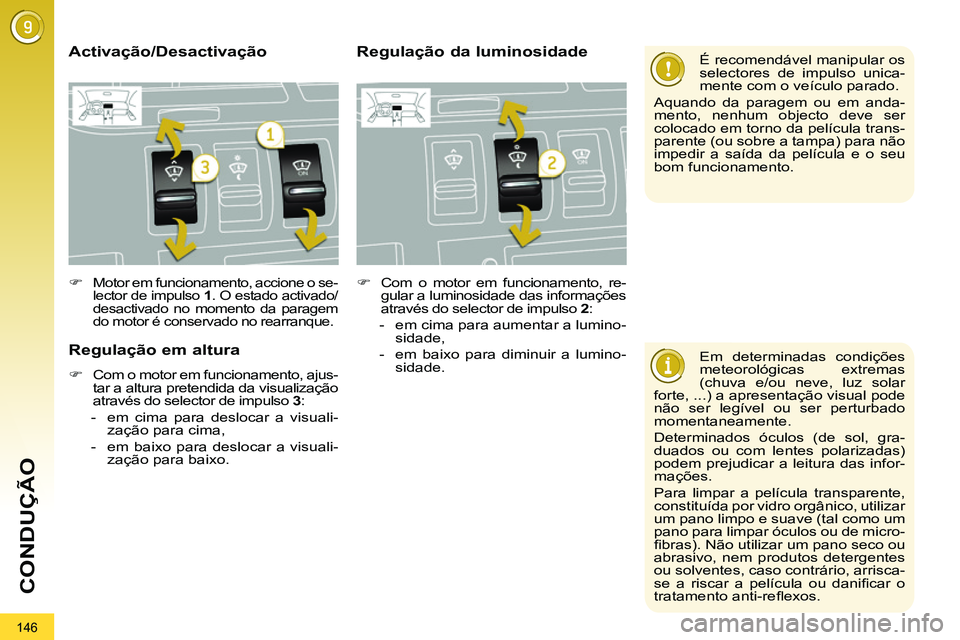

Motor em funcionamento, accione o se-
lector de impulso 1
. O estado activado/
desactivado no momento da paragem
do motor é conservado no rearranque.
Regulação em altura
)
Com o motor em funcionamento, ajus-
tar a altura pretendida da visualização
através do selector de impulso 3
:
- em cima para deslocar a visuali-
zação para cima,
- em baixo para deslocar a visuali-
zação para baixo.
Activação/Desactivação
Regulação da luminosidade
)
Com o motor em funcionamento, re-
gular a luminosidade das informações
através do selector de impulso 2
:
- em cima para aumentar a lumino-
sidade,
- em baixo para diminuir a lumino-
sidade.
Page 149 of 328
147
CONDUÇÃO

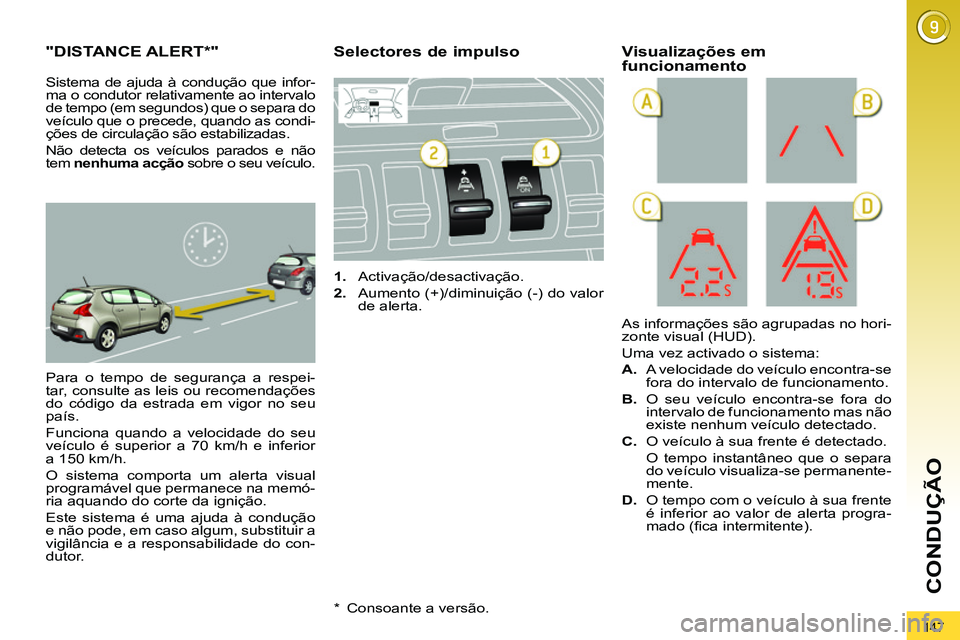

"DISTANCE ALERT
* "
Para o tempo de segurança a respei-
tar, consulte as leis ou recomendações
do código da estrada em vigor no seu
país.
Funciona quando a velocidade do seu
veículo é superior a 70 km/h e inferior
a 150 km/h.
O sistema comporta um alerta visual
programável que permanece na memó-
ria aquando do corte da ignição.
Este sistema é uma ajuda à condução
e não pode, em caso algum, substituir a
vigilância e a responsabilidade do con-
dutor.
1.
Activação/desactivação.
2.
Aumento (+)/diminuição (-) do valor
de alerta.
As informações são agrupadas no hori-
zonte visual (HUD).
Uma vez activado o sistema:
A.
A velocidade do veículo encontra-se
fora do intervalo de funcionamento.
B.
O seu veículo encontra-se fora do
intervalo de funcionamento mas não
existe nenhum veículo detectado.
C.
O veículo à sua frente é detectado.
O tempo instantâneo que o separa
do veículo visualiza-se permanente-
mente.
D.
O tempo com o veículo à sua frente
é inferior ao valor de alerta progra-
mado (fi ca intermitente).
Selectores de impulso
Visualizações em
funcionamento
Sistema de ajuda à condução que infor-
ma o condutor relativamente ao intervalo
de tempo (em segundos) que o separa do
veículo que o precede, quando as condi-
ções de circulação são estabilizadas.
Não detecta os veículos parados e não
tem nenhuma acção
sobre o seu veículo.
*
Consoante a versão.
Page 150 of 328
148
CONDUÇÃO
Activação
Desactivação
)
Accione o selector de impulso 1
para desactivar o sistema, a luz avi-
sadora apaga-se.
Reactivação
)
Accione novamente o selector de
impulso 1
para reactivar o sistema.
O último valor programado é conser-
vado e a luz avisadora acende-se.
Exemplo com um valor de 2 segundos:
Limites de funcionamento
O sistema fi ca em modo de espera au-
tomaticamente se o sensor não detectar
correctamente o veículo à frente (con-
dições meteorológicas muito difíceis,
sensor desregulado, ...). É apresentada
uma mensagem no ecrã multifunções.
O veículo junto ao seu pode, em deter-
minadas condições, não ser detectado,
como por exemplo:
- num cruzamento,
- ao mudar de faixa,
- se o veículo à sua frente estiver
muito longe (alcance máximo do
sensor: 100 m), ou parado (num en-
garrafamento...),
Quando o veículo junto ao seu estiver
demasiado perto (tempo entre os dois
veículos inferior a 0,5 s), a indicação
permanece fi xa a 0,5 s.
Alerta
Programação do valor de alerta
)
Seleccione o valor de alerta pretendi-
do através do selector de impulso 2
,
em passos de 0,1 segundos:
- em cima para aumentar: "+",
- em baixo para diminuir: "-".
Se a luz avisadora do botão 1
piscar, mande efectuar a veri-
fi cação do sistema pela rede
PEUGEOT ou por uma ofi cina qua-
lifi cada.
Este sistema não é um radar anticoli-
são e não tem nenhuma acção na dinâ-
mica do veículo. É apenas informativo
e não pode, em caso algum, substituir
a vigilância e a responsabilidade do
condutor.
)
Accione o selector de impulso 1
, a luz
avisadora acende-se.
O sistema está activado mas só irá fun-
cionar a partir dos 70 km/h.
O valor de alerta é programável entre
0,9 segundos e 2,5 segundos.
O alerta visual pode ser desactivado
programando um valor de 0 segundos. Quando o tempo (em segundos), entre
o seu veículo e o veículo à sua frente,
é inferior ao tempo programado (valor
de alerta), um alerta visual fi ca intermi-
tente.
É recomendável um tempo de
segurança de 2 segundos nas
condições de circulação normais
(aderência e velocidade correc-
tas) de modo a evitar uma colisão em
caso de travagem de emergência.
