PEUGEOT 3008 2011.5 Manual de utilização (in Portuguese)

169
VERIFICAÇÕES

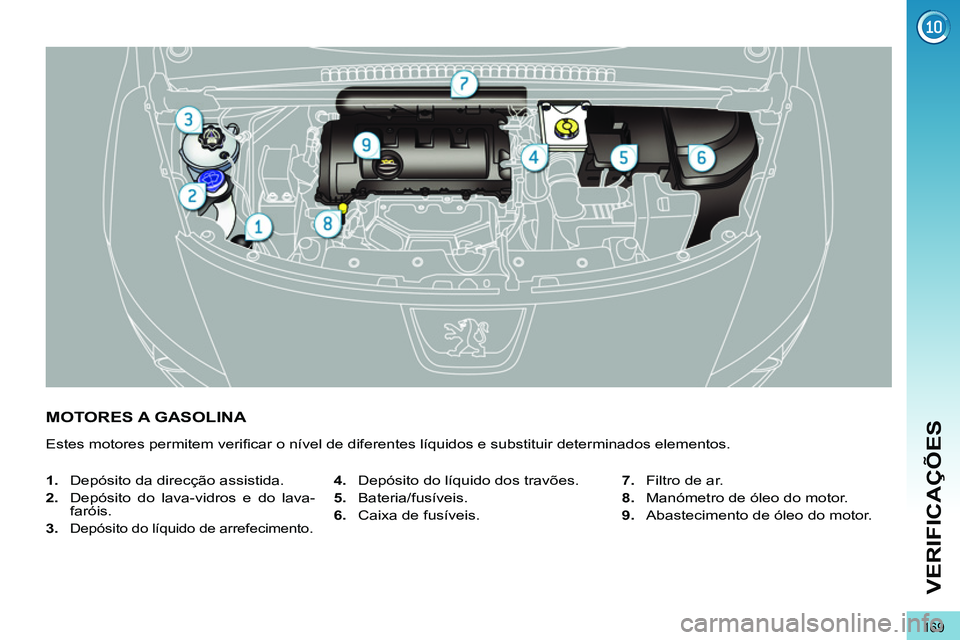

MOTORES A GASOLINA

Estes motores permitem verifi car o nível de diferentes líquidos e substituir determinados elementos.


1.
Depósito da direcção assistida.

2.
Depósito do lava-vidros e do lava-
faróis.

3.

Depósito do líquido de arrefecimento.


4.
Depósito do líquido dos travões.

5.
Bateria/fusíveis.

6.
Caixa de fusíveis.
7.
Filtro de ar.

8.
Manómetro de óleo do motor.

9.
Abastecimento de óleo do motor.

170
VERIFICAÇÕES

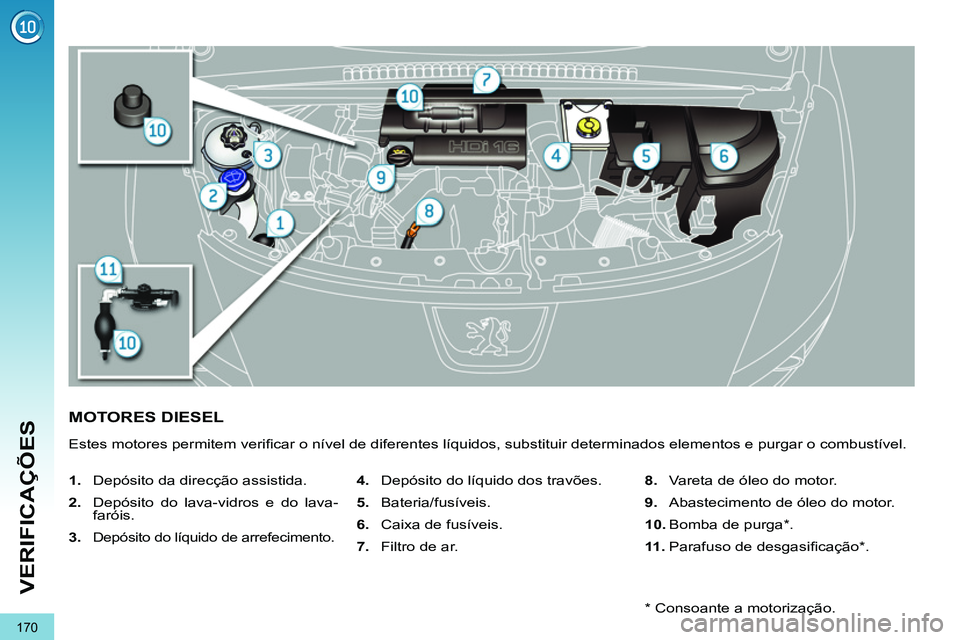

MOTORES DIESEL

Estes motores permitem verifi car o nível de diferentes líquidos, substituir determinados elementos e purgar o combustível.


1.
Depósito da direcção assistida.

2.
Depósito do lava-vidros e do lava-
faróis.

3.

Depósito do líquido de arrefecimento.


4.
Depósito do líquido dos travões.

5.
Bateria/fusíveis.

6.
Caixa de fusíveis.

7.
Filtro de ar.
8.
Vareta de óleo do motor.

9.
Abastecimento de óleo do motor.

10.
Bomba de purga * .

11 .
Parafuso de desgasifi cação * .

*
Consoante a motorização.

171
VERIFICAÇÕES

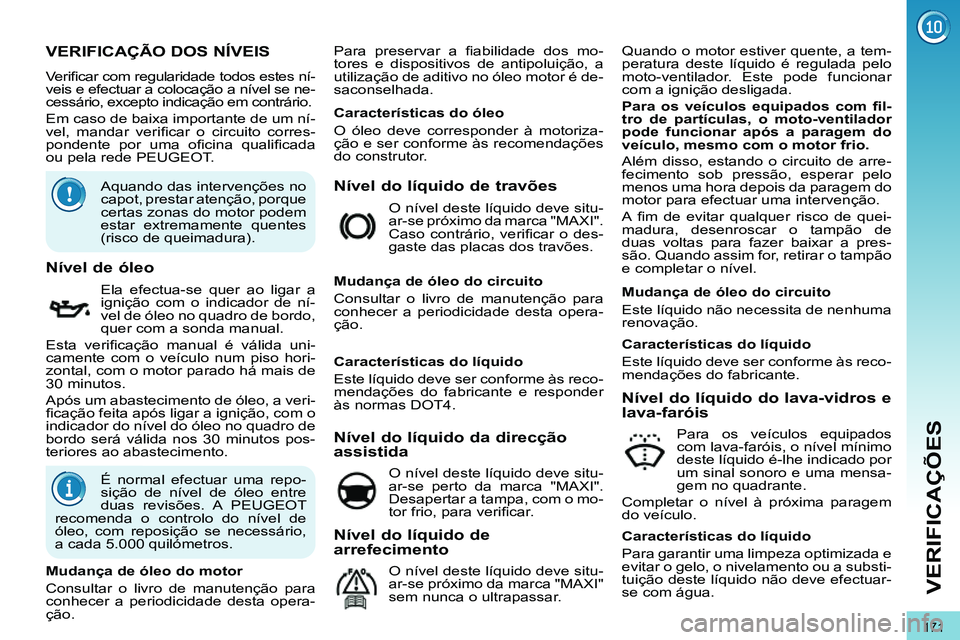

VERIFICAÇÃO DOS NÍVEIS

Verifi car com regularidade todos estes ní-
veis e efectuar a colocação a nível se ne-
cessário, excepto indicação em contrário.
Em caso de baixa importante de um ní-
vel, mandar verifi car o circuito corres-
pondente por uma ofi cina qualifi cada
ou pela rede PEUGEOT.

Nível do líquido de travões

Quando o motor estiver quente, a tem-
peratura deste líquido é regulada pelo
moto-ventilador. Este pode funcionar
com a ignição desligada.

Para os veículos equipados com fi l-
tro de partículas, o moto-ventilador
pode funcionar após a paragem do
veículo, mesmo com o motor frio.

Além disso, estando o circuito de arre-
fecimento sob pressão, esperar pelo
menos uma hora depois da paragem do
motor para efectuar uma intervenção.
A fi m de evitar qualquer risco de quei-
madura, desenroscar o tampão de
duas voltas para fazer baixar a pres-
são. Quando assim for, retirar o tampão
e completar o nível.

Nível de óleo

Ela efectua-se quer ao ligar a
ignição com o indicador de ní-
vel de óleo no quadro de bordo,
quer com a sonda manual.
Esta verifi cação manual é válida uni-
camente com o veículo num piso hori-
zontal, com o motor parado há mais de
30 minutos.
Após um abastecimento de óleo, a veri-
fi cação feita após ligar a ignição, com o
indicador do nível do óleo no quadro de
bordo será válida nos 30 minutos pos-
teriores ao abastecimento. O nível deste líquido deve situ-
ar-se próximo da marca "MAXI".
Caso contrário, verifi car o des-
gaste das placas dos travões.

Mudança de óleo do circuito
Consultar o livro de manutenção para
conhecer a periodicidade desta opera-
ção.


Nível do líquido da direcção
assistida
O nível deste líquido deve situ-
ar-se perto da marca "MAXI".
Desapertar a tampa, com o mo-
tor frio, para verifi car.


Nível do líquido do lava-vidros e
lava-faróis

Para os veículos equipados
com lava-faróis, o nível mínimo
deste líquido é-lhe indicado por
um sinal sonoro e uma mensa-
gem no quadrante.
Completar o nível à próxima paragem
do veículo.

Mudança de óleo do motor
Consultar o livro de manutenção para
conhecer a periodicidade desta opera-
ção.
Características do óleo
O óleo deve corresponder à motoriza-
ção e ser conforme às recomendações
do construtor.


Características do líquido
Este líquido deve ser conforme às reco-
mendações do fabricante e responder
às normas DOT4.

Mudança de óleo do circuito
Este líquido não necessita de nenhuma
renovação.

Características do líquido
Para garantir uma limpeza optimizada e
evitar o gelo, o nivelamento ou a substi-
tuição deste líquido não deve efectuar-
se com água.



Nível do líquido de
arrefecimento
O nível deste líquido deve situ-
ar-se próximo da marca "MAXI"
sem nunca o ultrapassar.
Características do líquido
Este líquido deve ser conforme às reco-
mendações do fabricante.

Aquando das intervenções no
capot, prestar atenção, porque
certas zonas do motor podem
estar extremamente quentes
(risco de queimadura).

É normal efectuar uma repo-
sição de nível de óleo entre
duas revisões. A PEUGEOT
recomenda o controlo do nível de
óleo, com reposição se necessário,
a cada 5.000 quilómetros. Para preservar a fi abilidade dos mo-
tores e dispositivos de antipoluição, a
utilização de aditivo no óleo motor é de-
saconselhada.

172
VERIFICAÇÕES
Evitar qualquer contacto pro-
longado de óleo e de líquidos
usados com a pele.
A maioria destes líquidos são noci-
vos para a saúde, por vezes até cor-
rosivos.
Não descarte o óleo e os líqui-
dos usados nas canalização
de evacuação ou no solo.
Esvazie o óleo usado nos res-
pectivos contentores disponibiliza-
dos pela rede PEUGEOT ou por uma
ofi cina qualifi cada.

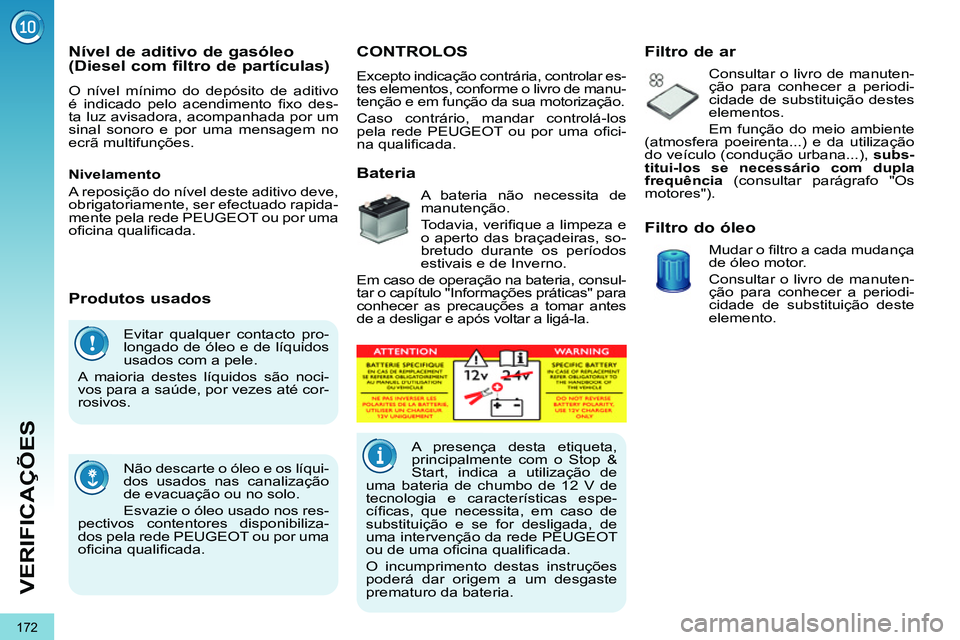

Nível de aditivo de gasóleo
(Diesel com filtro de partículas)
O nível mínimo do depósito de aditivo
é indicado pelo acendimento fi xo des-
ta luz avisadora, acompanhada por um
sinal sonoro e por uma mensagem no
ecrã multifunções.








Produtos usados






























CONTROLOS


Bateria

A bateria não necessita de
manutenção.

Todavia, verifi que a limpeza e
o aperto das braçadeiras, so-
bretudo durante os períodos
estivais e de Inverno.
Em caso de operação na bateria, consul-
tar o capítulo "Informações práticas" para
conhecer as precauções a tomar antes
de a desligar e após voltar a ligá-la.


Filtro de ar

Consultar o livro de manuten-
ção para conhecer a periodi-
cidade de substituição destes
elementos.
Em função do meio ambiente
(atmosfera poeirenta...) e da utilização
do veículo (condução urbana...), subs-
titui-los se necessário com dupla
frequência
(consultar parágrafo "Os
motores").


Filtro do óleo

Mudar o fi ltro a cada mudança
de óleo motor.
Consultar o livro de manuten-
ção para conhecer a periodi-
cidade de substituição deste
elemento.
Nivelamento
A reposição do nível deste aditivo deve,
obrigatoriamente, ser efectuado rapida-
mente pela rede PEUGEOT ou por uma
ofi cina qualifi cada.

Excepto indicação contrária, controlar es-
tes elementos, conforme o livro de manu-
tenção e em função da sua motorização.
Caso contrário, mandar controlá-los
pela rede PEUGEOT ou por uma ofi ci-
na qualifi cada.






A presença desta etiqueta,
principalmente com o Stop &
Start, indica a utilização de
uma bateria de chumbo de 12 V de
tecnologia e características espe-
cífi cas, que necessita, em caso de
substituição e se for desligada, de
uma intervenção da rede PEUGEOT
ou de uma ofi cina qualifi cada.
O incumprimento destas instruções
poderá dar origem a um desgaste
prematuro da bateria.

173
VERIFICAÇÕES

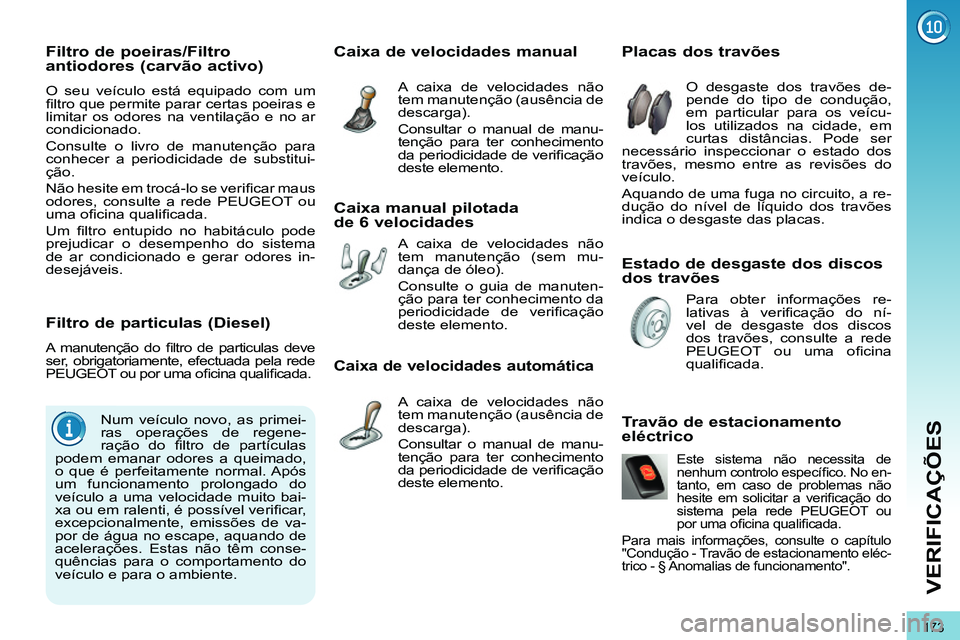

Estado de desgaste dos discos
dos travões














Placas dos travões

O desgaste dos travões de-
pende do tipo de condução,
em particular para os veícu-
los utilizados na cidade, em
curtas distâncias. Pode ser
necessário inspeccionar o estado dos
travões, mesmo entre as revisões do
veículo.
Aquando de uma fuga no circuito, a re-
dução do nível de líquido dos travões
indica o desgaste das placas.

Para obter informações re-
lativas à verifi cação do ní-
vel de desgaste dos discos
dos travões, consulte a rede
PEUGEOT ou uma ofi cina
qualifi cada.







Caixa de velocidades manual

A caixa de velocidades não
tem manutenção (ausência de
descarga).
Consultar o manual de manu-
tenção para ter conhecimento
da periodicidade de verifi cação
deste elemento.







Caixa manual pilotada
de 6 velocidades
A caixa de velocidades não
tem manutenção (sem mu-
dança de óleo).

Consulte o guia de manuten-
ção para ter conhecimento da
periodicidade de verifi cação
deste elemento.







Caixa de velocidades automática

A caixa de velocidades não
tem manutenção (ausência de
descarga).
Consultar o manual de manu-
tenção para ter conhecimento
da periodicidade de verifi cação
deste elemento.


Este sistema não necessita de
nenhum controlo específi co. No en-
tanto, em caso de problemas não
hesite em solicitar a verifi cação do
sistema pela rede PEUGEOT ou
por uma ofi cina qualifi cada.

Para mais informações, consulte o capítulo
"Condução - Travão de estacionamento eléc-
trico - § Anomalias de funcionamento".






















Travão de estacionamento
eléctrico








Filtro de particulas (Diesel)

A manutenção do fi ltro de particulas deve
ser, obrigatoriamente, efectuada pela rede
PEUGEOT ou por uma ofi cina qualifi cada.

Num veículo novo, as primei-
ras operações de regene-
ração do fi ltro de partículas
podem emanar odores a queimado,
o que é perfeitamente normal. Após
um funcionamento prolongado do
veículo a uma velocidade muito bai-
xa ou em ralenti, é possível verifi car,
excepcionalmente, emissões de va-
por de água no escape, aquando de
acelerações. Estas não têm conse-
quências para o comportamento do
veículo e para o ambiente.


Filtro de poeiras/Filtro
antiodores (carvão activo)
O seu veículo está equipado com um
fi ltro que permite parar certas poeiras e
limitar os odores na ventilação e no ar
condicionado.
Consulte o livro de manutenção para
conhecer a periodicidade de substitui-
ção.
Não hesite em trocá-lo se verifi car maus
odores, consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.
Um fi ltro entupido no habitáculo pode
prejudicar o desempenho do sistema
de ar condicionado e gerar odores in-
desejáveis.

174
INFORMAÇÕES PRÁTICAS

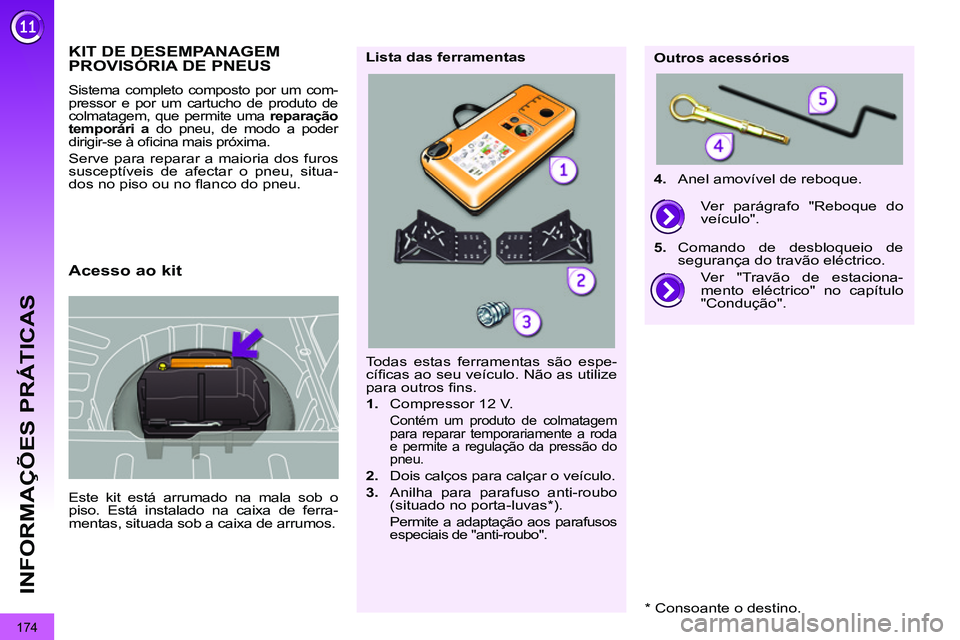

KIT DE DESEMPANAGEM
PROVISÓRIA DE PNEUS
Este kit está arrumado na mala sob o
piso. Está instalado na caixa de ferra-
mentas, situada sob a caixa de arrumos.
Sistema completo composto por um com-
pressor e por um cartucho de produto de
colmatagem, que permite uma reparação
temporári
a
do pneu, de modo a poder
dirigir-se à ofi cina mais próxima.

Serve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situa-
dos no piso ou no fl anco do pneu.

Todas estas ferramentas são espe-
cífi cas ao seu veículo. Não as utilize
para outros fi ns.


1.
Compressor 12 V.

Contém um produto de colmatagem
para reparar temporariamente a roda
e permite a regulação da pressão do
pneu.


2.
Dois calços para calçar o veículo.

3.
Anilha para parafuso anti-roubo
(situado no porta-luvas * ).

Permite a adaptação aos parafusos
especiais de "anti-roubo".




Lista das ferramentas

Outros acessórios

4.
Anel amovível de reboque.
Ver "Travão de estaciona-
mento eléctrico" no capítulo
"Condução".
Ver parágrafo "Reboque do
veículo".

5.
Comando de desbloqueio de
segurança do travão eléctrico.

Acesso ao kit


*
Consoante o destino.

175
INFORMAÇÕES PRÁTICAS

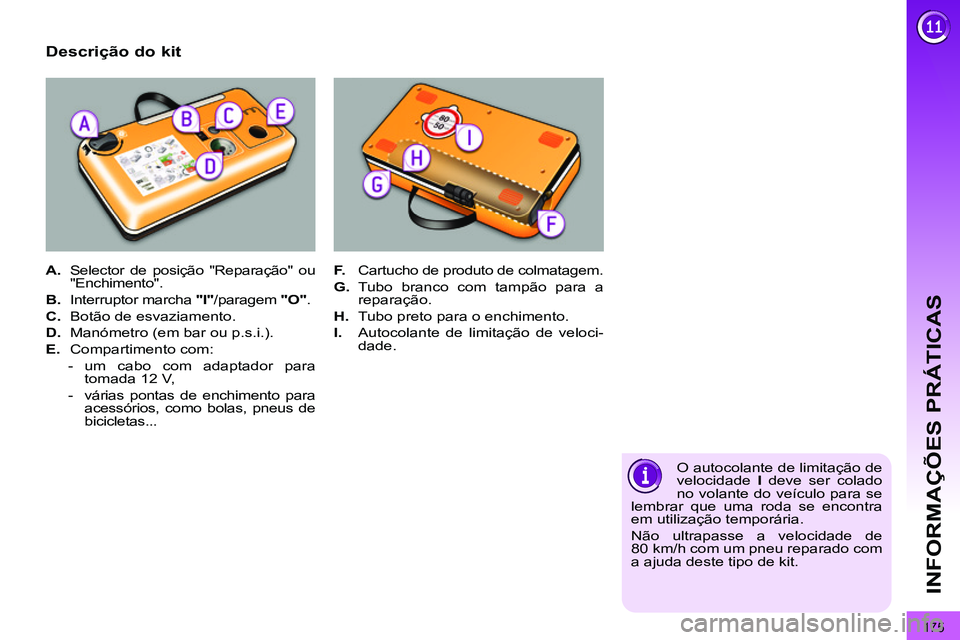

Descrição do kit



A.
Selector de posição "Reparação" ou
"Enchimento".

B.
Interruptor marcha "I"
/paragem "O"
.

C.
Botão de esvaziamento.

D.
Manómetro (em bar ou p.s.i.).

E.
Compartimento com:


- um cabo com adaptador para
tomada 12 V,

- várias pontas de enchimento para
acessórios, como bolas, pneus de
bicicletas...
F.
Cartucho de produto de colmatagem.

G.
Tubo branco com tampão para a
reparação.

H.
Tubo preto para o enchimento.

I.
Autocolante de limitação de veloci-
dade.

O autocolante de limitação de
velocidade I
deve ser colado
no volante do veículo para se
lembrar que uma roda se encontra
em utilização temporária.
Não ultrapasse a velocidade de
80 km/h com um pneu reparado com
a ajuda deste tipo de kit.

176
INFORMAÇÕES PRÁTICAS

Procedimento de reparação



)
Desligue a ignição.

)
Rode o selector A
para a
posição "Reparação".

)
Verifi que se o interruptor B

passou para a posição "O"
.
1. Colmatagem

)
Desenrole completamente o tubo
branco G
.

)
Desaperte o bujão do tubo branco.

)
Ligue o tubo branco à válvula do
pneu a reparar.
)
Ligue a tomada eléctrica do com-
pressor à tomada 12 V do veículo.

)
Efectue o arranque do veículo e
deixe o motor em funcionamento.

Evite retirar qualquer corpo
estranho que tenha penetrado
no pneu.
Atenção, este produto é no-
civo (ex: etilenoglicol, colofó-
nia...) em caso de ingestão e
irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.


Não accione o compressor an-
tes de ter ligado o tubo branco
à válvula do pneu: o produto
de colmatagem espalhar-se-á para o
exterior.

177
INFORMAÇÕES PRÁTICAS

)
Retire o kit e aperte novamente o
tampão do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido.
Mantenha o kit ao seu alcance.

)
Coloque o veículo em movimento
imediatamente, durante cerca de
cinco quilómetros, a velocidade re-
duzida (entre 20 e 60 km/h), para
colmatar o furo.

)
Pare para verifi car a reparação e a
pressão através do kit.

)
Coloque o compressor em funcio-
namento ao deslocar o interruptor B

para a posição "l"
até que a pres-
são do pneu atinja os 2,0 bars.
O produto de colmatagem é injecta-
do sob pressão no pneu; não desli-
gue o tubo da válvula durante esta
operação (risco de salpicos).

Se passados entre cinco e
sete minutos não atingir a
pressão indicada, signifi ca
que o pneu não pode ser reparado;
consulte a rede PEUGEOT ou uma
ofi cina qualifi cada para a desempa-
nagem do seu veículo.

Detecção de pressão baixa
Se o veículo estive equipado
com a detecção de pressão
baixa, o avisador de pressão baixa
estará sempre aceso após a repara-
ção da roda, até à reinicialização do
sistema pela rede PEUGEOT ou por
uma ofi cina qualifi cada.

178
INFORMAÇÕES PRÁTICAS

)
Dirija-se, assim que possível,
à rede PEUGEOT ou a uma
ofi cina qualifi cada.
Informe obrigatoriamente o técnico
que utilizou este kit. Após o diagnós-
tico, o técnico informá-lo-á se o pneu
pode ser reparado ou se deve ser
substituído.



)
Rode o selector A
para a
posição "Enchimento".

)
Desenrole completamente o
tubo preto H
.

)
Ligue o tubo preto à válvula da roda
reparada.
)
Ligue novamente a tomada eléctrica
do compressor à tomada de 12 V do
veículo.

)
Efectue o arranque do veículo e
deixe o motor em funcionamento.
)
Ajuste a pressão através do com-
pressor (para encher: interruptor B

na posição "l"
; para esvaziar: inter-
ruptor B
na posição "O"
e prima o
botão C
), em conformidade com a
etiqueta de pressão dos pneus do
veículo (situada ao nível da porta do
condutor).
Uma perda consequente de pres-
são indica que a fuga não fi cou
correctamente colmatada, consulte
a rede PEUGEOT ou uma ofi cina
qualifi cada para a desempanagem
do veículo.

)
Retire o kit e, em seguida, arrume-o.

)
Conduza a baixa velocidade (80 km/h
máx) limitando a cerca de 200 km a
distância efectuada.
2. Enchimento
