Page 191 of 352
INFORMACJE PRAKTYCZNE

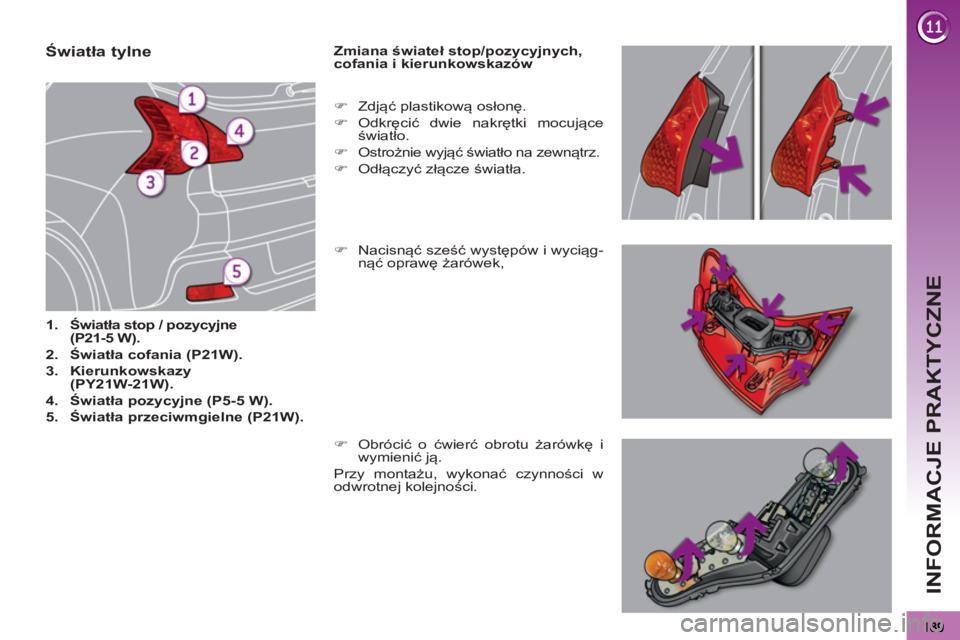

Światła tylne
1.
Światła stop / pozycyjne
(P21-5 W).
2.
Światła cofania (P21W).
3.
Kierunkowskazy
(PY21W-21W).
4.
Światła pozycyjne (P5-5 W).
5.
Światła przeciwmgielne (P21W).
Zmiana świateł stop/pozycyjnych,
cofania i kierunkowskazów
)
Nacisnąć sześć występów i wyciąg-
nąć oprawę żarówek,
)
Zdjąć plastikową osłonę.
)
Odkręcić dwie nakrętki mocujące
światło.
)
Ostrożnie wyjąć światło na zewn
ątrz.
)
Odłączyć złącze światła.
)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Page 192 of 352
190
INFORMACJE PRAKTYCZNE

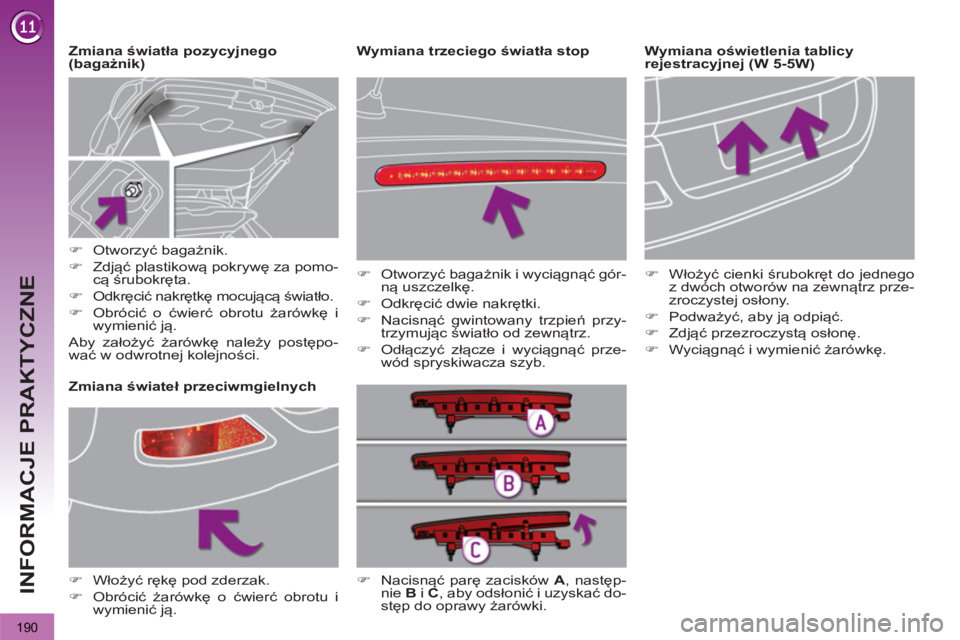

Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)
Zmiana światła pozycyjnego
(bagażnik)
Zmiana świateł przeciwmgielnych
)
Otworzyć bagażnik.
)
Zdjąć plastikową pokrywę za pomo-
cą śrubokręta.
)
Odkręcić nakrętkę mocującą światło.
)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyć żarówkę należy postępo-
wać w odwrotnej kolejnoś
ci.
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
)
Nacisnąć parę zacisków A
, następ-
nie
B
i C
, aby odsłonić i uzyskać do-
stęp do oprawy żarówki.
Wymiana trzeciego światła stop
)
Otworzyć bagażnik i wyciągnąć gór-
ną uszczelkę.
)
Odkręcić dwie nakrętki.
)
Nacisnąć gwintowany trzpień przy-
trzymując światło od zewnątrz.
)
Odłączyć złącze i wyciągnąć prze-
wód spryskiwacza szyb.
Page 193 of 352
191
INFORMACJE PRAKTYCZNE

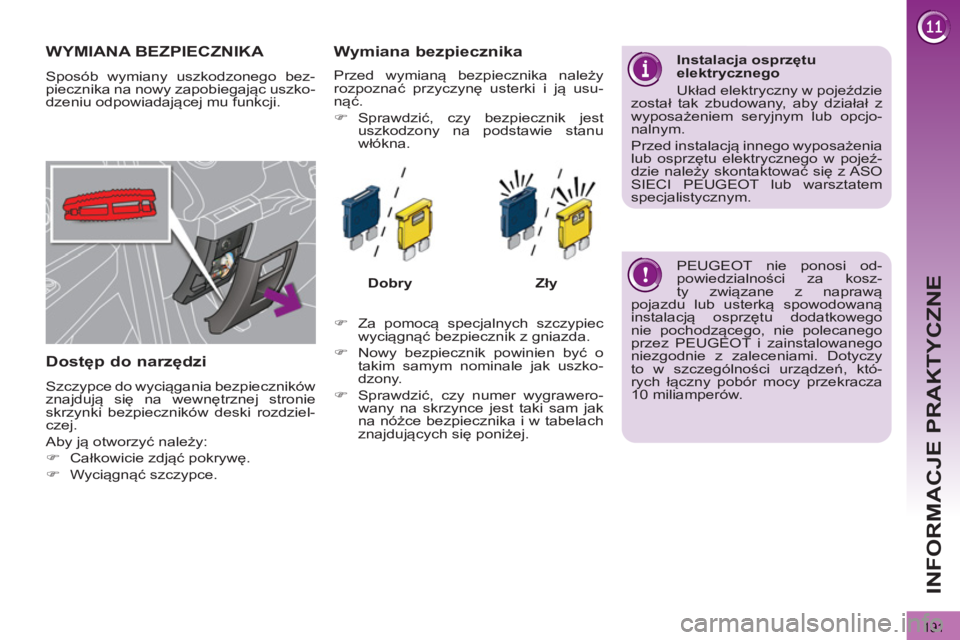

WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.
Dostęp do narzędzi
Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
Dobry
Zły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Nowy bezpiecznik powinien być o
takim samym nominale jak uszko-
dzony.
)
Sprawdzić, czy numer wygrawero-
wany na skrzynce jest taki sam jak
na nóżce bezpiecznika i w tabelach
znajdujących się poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT lub warsztatem
specjalistycznym.
PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
nie pochodzą
cego, nie polecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy
to w szczególności urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu
włókna.
Page 194 of 352
192
INFORMACJE PRAKTYCZNE

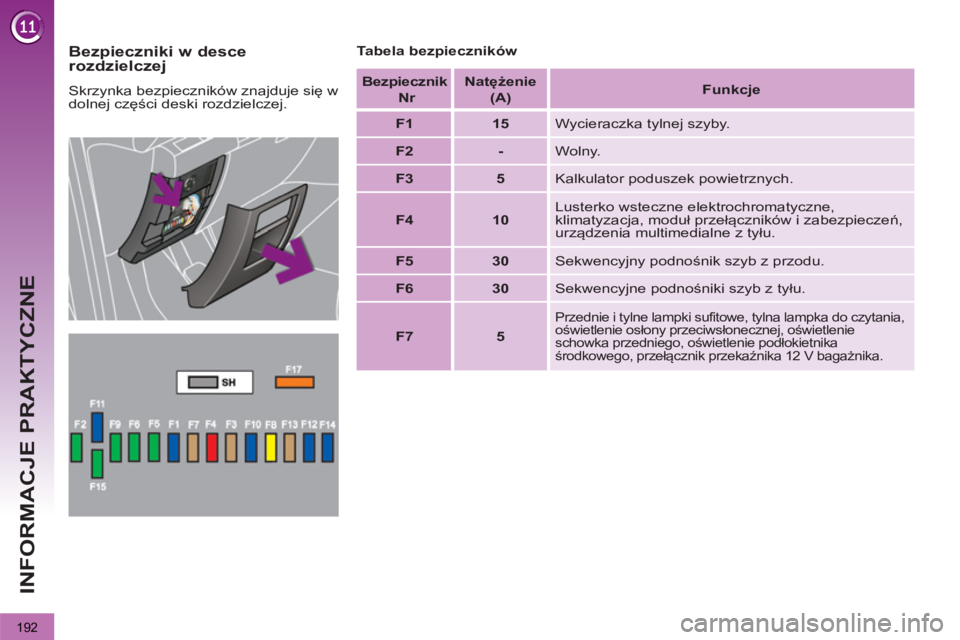

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromatyczne,
klimatyzacja, moduł przełączników i zabezpieczeń,
urządzenia multimedialne z tyłu.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie
schowka przedniego, oświetlenie podłokietnika
środkowego, przełącznik przekaźnika 12 V bagażnika.
Page 195 of 352
193
INFORMACJE PRAKTYCZNE

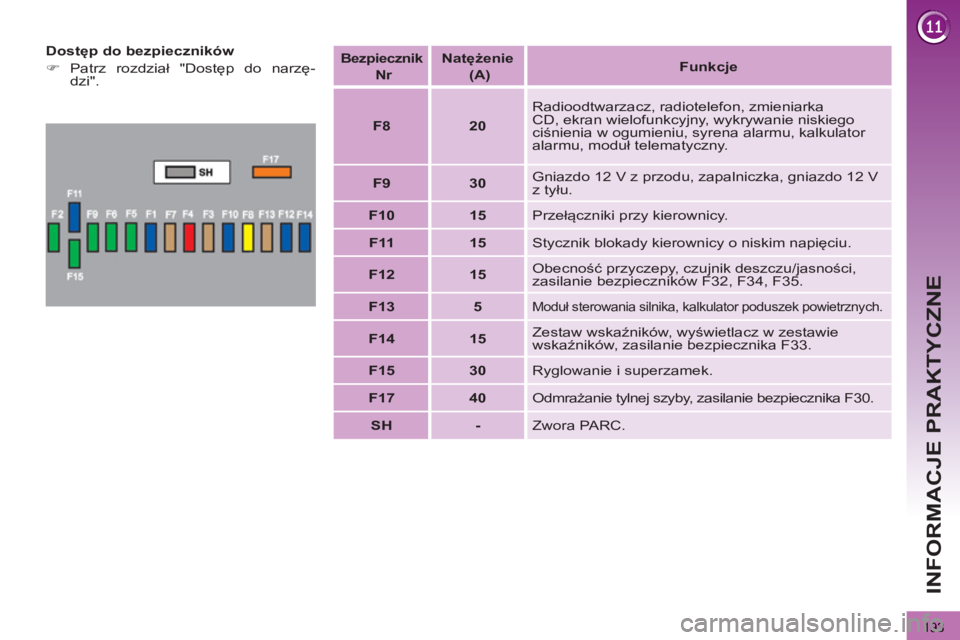

Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzę-
dzi".
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F8
20
Radioodtwarzacz, radiotelefon, zmieniarka
CD, ekran wielofunkcyjny, wykrywanie niskiego
ciśnienia w ogumieniu, syrena alarmu, kalkulator
alarmu, moduł telematyczny.
F9
30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.
F10
15
Przełączniki przy kierownicy.
F11
15
Stycznik blokady kierownicy o niskim napięciu.
F12
15
Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.
F13
5
Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14
15
Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.
F15
30
Ryglowanie i superzamek.
F17
40
Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
SH
-
Zwora PARC.
Page 196 of 352
194
INFORMACJE PRAKTYCZNE

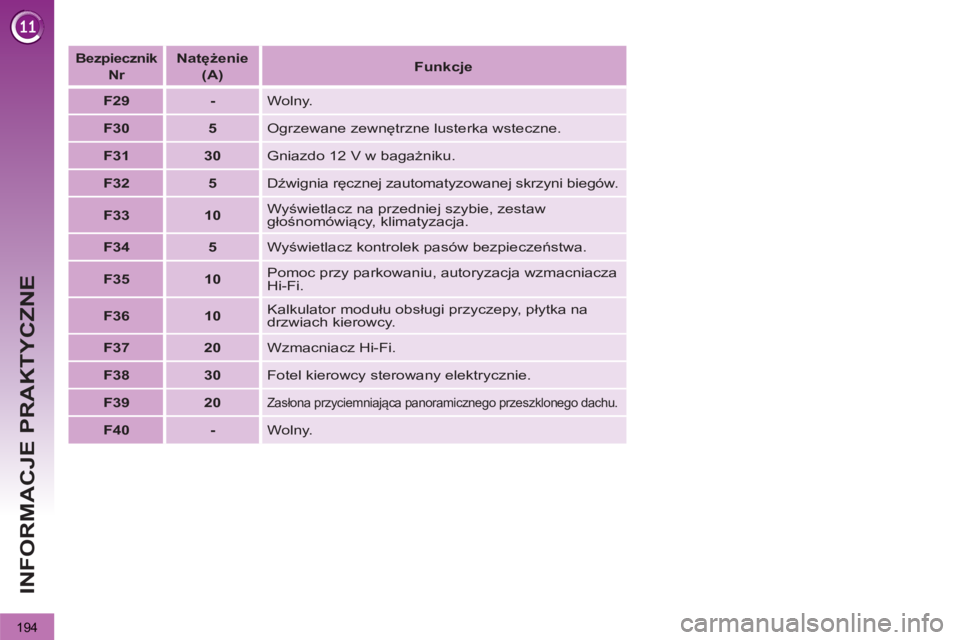

Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F29
-
Wolny.
F30
5
Ogrzewane zewnętrzne lusterka wsteczne.
F31
30
Gniazdo 12 V w bagażniku.
F32
5
Dźwignia ręcznej zautomatyzowanej skrzyni biegów.
F33
10
Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja.
F34
5
Wyświetlacz kontrolek pasów bezpieczeństwa.
F35
10
Pomoc przy parkowaniu, autoryzacja wzmacniacza
Hi-Fi.
F36
10
Kalkulator modułu obsługi przyczepy, płytka na
drzwiach kierowcy.
F37
20
Wzmacniacz Hi-Fi.
F38
30
Fotel kierowcy sterowany elektrycznie.
F39
20
Zasłona przyciemniająca panoramicznego przeszklonego dachu.
F40
-
Wolny.
Page 197 of 352
195
INFORMACJE PRAKTYCZNE

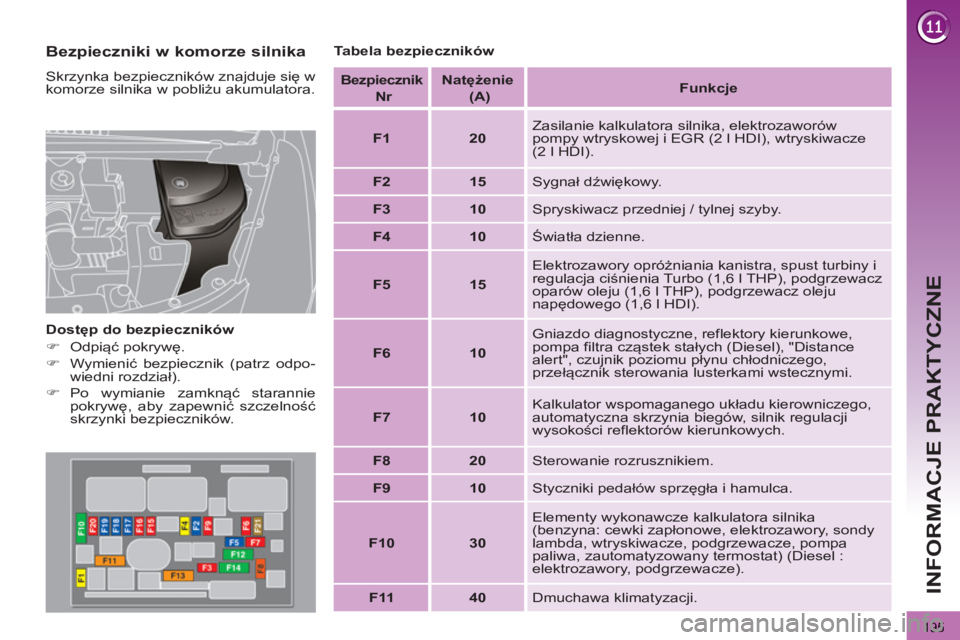

Bezpieczniki w komorze silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
)
Po wymianie zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
20
Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR (2 l HDI), wtryskiwacze
(2 l HDI).
F2
15
Sygnał dźwiękowy.
F3
10
Spryskiwacz przedniej / tylnej szyby.
F4
10
Światła dzienne.
F5
15
Elektrozawory opróżniania kanistra, spust turbiny i
regulacja ciśnienia Turbo (1,6 l THP), podgrzewacz
oparów oleju (1,6 l THP), podgrzewacz oleju
napędowego (1,6 l HDI).
F6
10
Gniazdo diagnostyczne, reflektory kierunkowe,
pompa filtra cząstek stałych (Diesel), "Distance
alert", czujnik poziomu płynu chłodniczego,
przełącznik sterowania lusterkami wstecznymi.
F7
10
Kalkulator wspomaganego układu kierowniczego,
automatyczna skrzynia biegów, silnik regulacji
wysokości reflektorów kierunkowych.
F8
20
Sterowanie rozrusznikiem.
F9
10
Styczniki pedałów sprzęgła i hamulca.
F10
30
Elementy wykonawcze kalkulatora silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy
lambda, wtryskiwacze, podgrzewacze, pompa
paliwa, zautomatyzowany termostat) (Diesel :
elektrozawory, podgrzewacze).
F11
40
Dmuchawa klimatyzacji.
Page 198 of 352
196
INFORMACJE PRAKTYCZNE

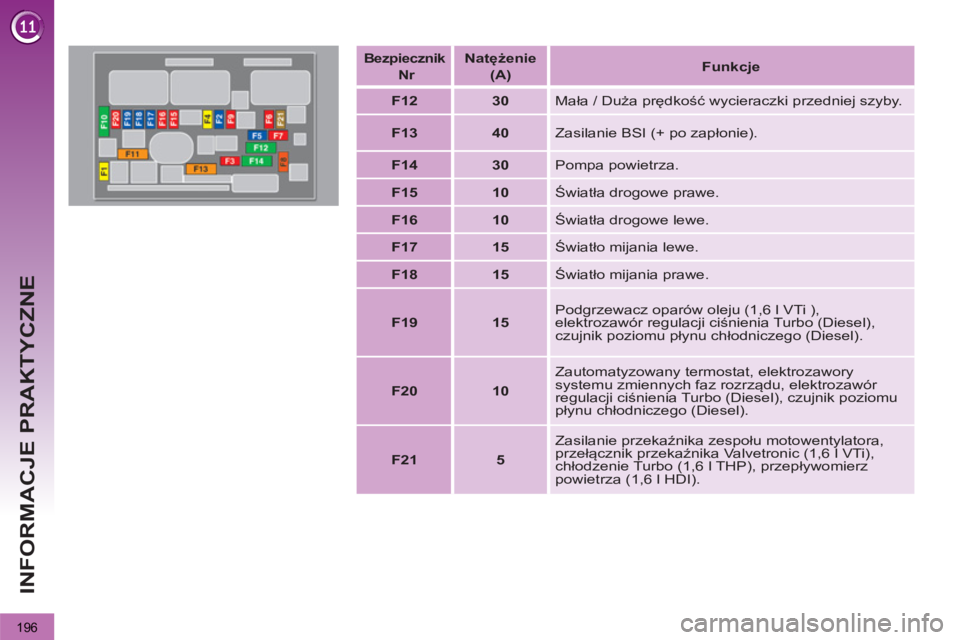

Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F12
30
Mała / Duża prędkość wycieraczki przedniej szyby.
F13
40
Zasilanie BSI (+ po zapłonie).
F14
30
Pompa powietrza.
F15
10
Światła drogowe prawe.
F16
10
Światła drogowe lewe.
F17
15
Światło mijania lewe.
F18
15
Światło mijania prawe.
F19
15
Podgrzewacz oparów oleju (1,6 l VTi ),
elektrozawór regulacji ciśnienia Turbo (Diesel),
czujnik poziomu płynu chłodniczego (Diesel).
F20
10
Zautomatyzowany termostat, elektrozawory
systemu zmiennych faz rozrządu, elektrozawór
regulacji ciśnienia Turbo (Diesel), czujnik poziomu
płynu chłodniczego (Diesel).
F21
5
Zasilanie przekaźnika zespołu motowentylatora,
przełącznik przekaźnika Valvetronic (1,6 l VTi),
chłodzenie Turbo (1,6 l THP), przepływomierz
powietrza (1,6 l HDI).
Page 199 of 352
197
INFORMACJE PRAKTYCZNE

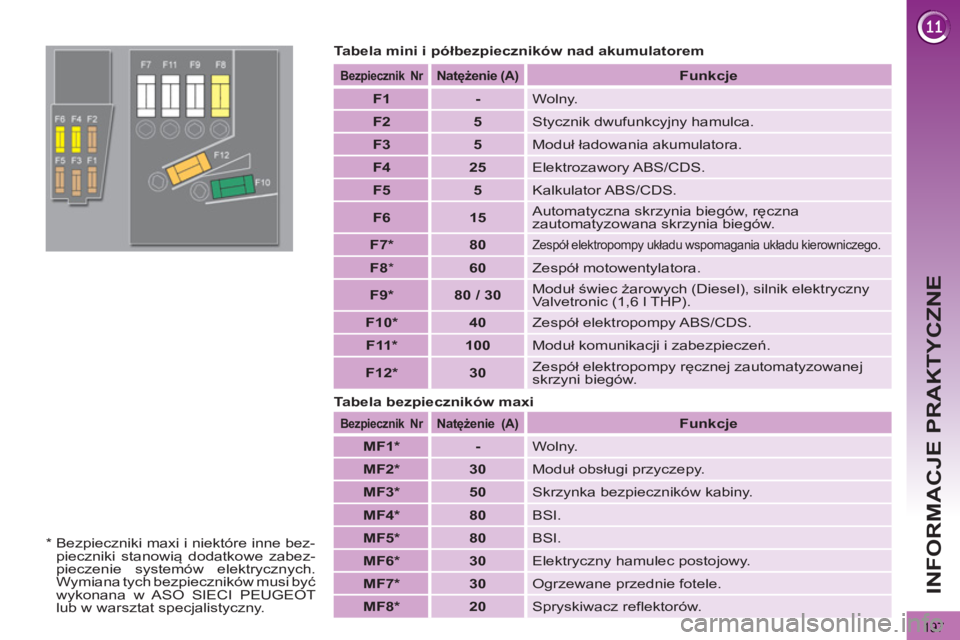

Tabela mini i półbezpieczników nad akumulatorem
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
-
Wolny.
F2
5
Stycznik dwufunkcyjny hamulca.
F3
5
Moduł ładowania akumulatora.
F4
25
Elektrozawory ABS/CDS.
F5
5
Kalkulator ABS/CDS.
F6
15
Automatyczna skrzynia biegów, ręczna
zautomatyzowana skrzynia biegów.
F7 *
80
Zespół elektropompy układu wspomagania układu kierowniczego.
F8
*
60
Zespół motowentylatora.
F9 *
80 / 30
Moduł świec żarowych (Diesel), silnik elektryczny
Valvetronic (1,6 l THP).
F10 *
40
Zespół elektropompy ABS/CDS.
F11 *
100
Moduł komunikacji i zabezpieczeń.
F12 *
30
Zespół elektropompy ręcznej zautomatyzowanej
skrzyni biegów.
Bezpiecznik
Nr
Natężenie (A)
Funkcje
MF1 *
-
Wolny.
MF2 *
30
Moduł obsługi przyczepy.
MF3 *
50
Skrzynka bezpieczników kabiny.
MF4 *
80
BSI.
MF5 *
80
BSI.
MF6 *
30
Elektryczny hamulec postojowy.
MF7 *
30
Ogrzewane przednie fotele.
MF8 *
20
Spryskiwacz reflektorów.
Tabela bezpieczników maxi
*
Bezpieczniki maxi i niektóre inne bez-
pieczniki stanowią dodatkowe zabez-
pieczenie systemów elektrycznych.
Wymiana tych bezpieczników musi być
wykonana w ASO SIECI PEUGEOT
lub w warsztat specjalistyczny.
Page 200 of 352
198
INFORMACJE PRAKTYCZNE

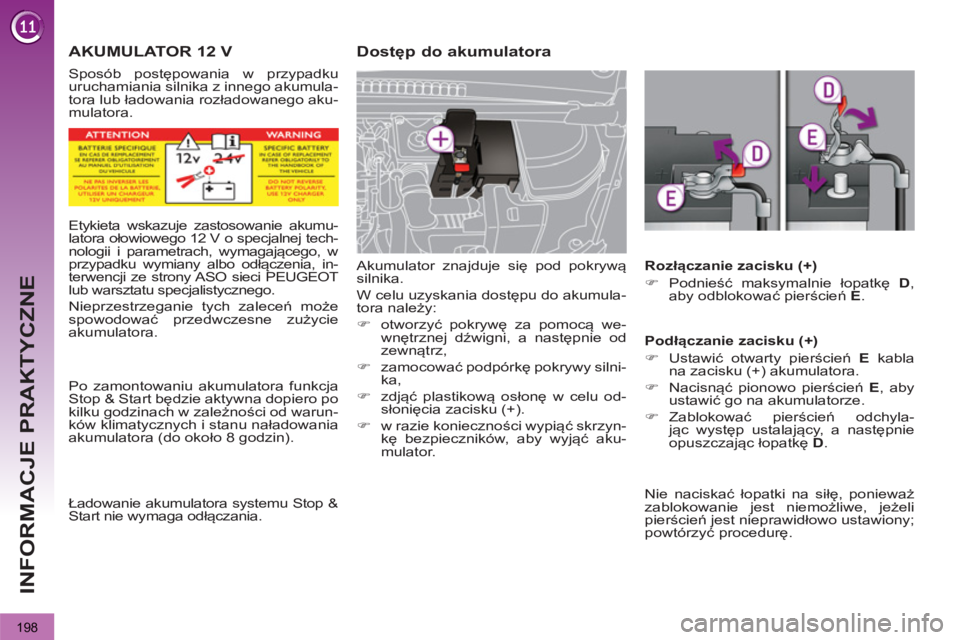

AKUMULATOR 12 V
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:
)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,
)
zamocować podpórkę pokrywy silni-
ka,
)
zdjąć plastikową osłonę w celu od-
słonięcia zacisku (+).
)
w razie konieczności wypiąć skrzyn-
kę bezpieczników, aby wyjąć aku-
mulator.
Etykieta wskazuje zastosowanie akumu-
latora ołowiowego 12 V o specjalnej tech-
nologii i parametrach, wymagającego, w
przypadku wymiany albo odłączenia, in-
terwencji ze strony ASO sieci PEUGEOT
lub warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.
Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero po
kilku godzinach w zale
żności od warun-
ków klimatycznych i stanu naładowania
akumulatora (do około 8 godzin).
Ładowanie akumulatora systemu Stop &
Start nie wymaga odłączania.
Sposób postępowania w przypadku
uruchamiania silnika z innego akumula-
tora lub ładowania rozładowanego aku-
mulatora.
Rozłączanie zacisku (+)
)
Podnieść maksymalnie łopatkę D
,
aby odblokować pierścień E
.
Podłączanie zacisku (+)
)
Ustawić otwarty pierścień E
kabla
na zacisku (+) akumulatora.
)
Nacisnąć pionowo pierścień E
, aby
ustawić go na akumulatorze.
)
Zablokować pierścień odchyla-
jąc występ ustalający, a nastę
pnie
opuszczając łopatkę D
.
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
