PEUGEOT 3008 2012.5 Instrukcja obsługi (in Polish)

209
DANE TECHNICZNE

Silniki


1,6 litra Turbo e-HDi

115 KM



2 litry Turbo HDi
150 KM



2 litry Turbo HDi
163 KM



Skrzynia biegów

Ręczna
(6 biegów)


Ręczna zautomatyzowana
(6 biegów)

Ręczna
(6 biegów)
Automatyczna
(6 biegów)
Pojemność (cm
3)
1 560
1 997
Średnica x skok (mm)
75 x 88,3
85 x 88


Moc maksymalna: norma CEE (kW)*
82
110/120
Przy prędkości obrotowej (obr/min)
4 000
3 750
Maks. moment obr.: norma CEE (Nm)
270
320/340
Przy prędkości obrotowej (obr/min)
1 750
2 000
Paliwo
Olej napędowy
Olej napędowy
Katalizator
tak
tak
Filtr cząstek
tak
tak

Pojemność oleju (w litrach)




Silnik (z wymianą wkładu filtra)
3,75
-

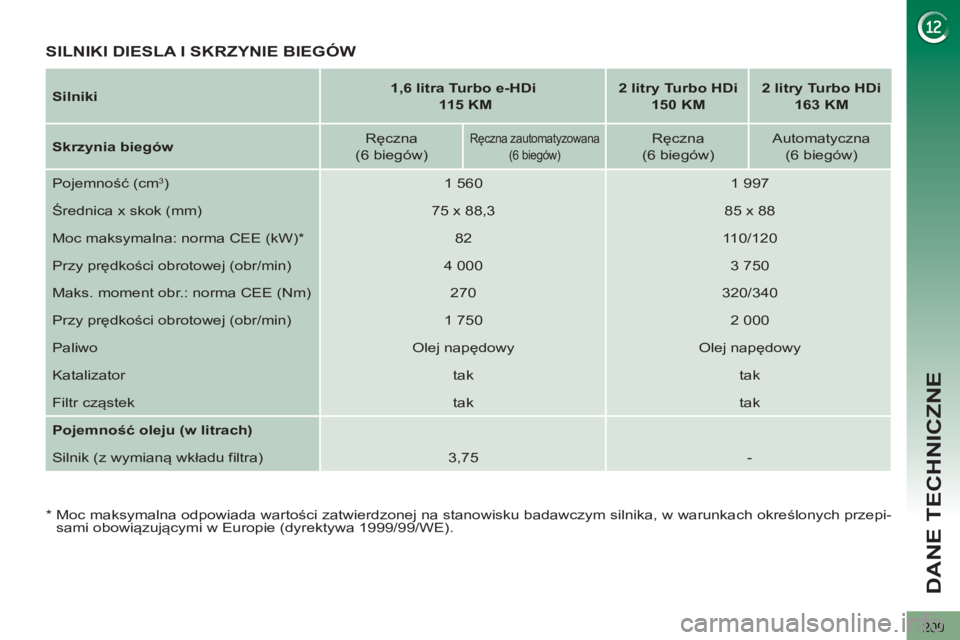

SILNIKI DIESLA I SKRZYNIE BIEGÓW


*
Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepi-
sami obowiązującymi w Europie (dyrektywa 1999/99/WE).

210
DANE TECHNICZNE

Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obcią-
żenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowią-
zujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura
na zewnątrz przekroczy 37 °C - należy zmniejszyć ciężar przyczepy.

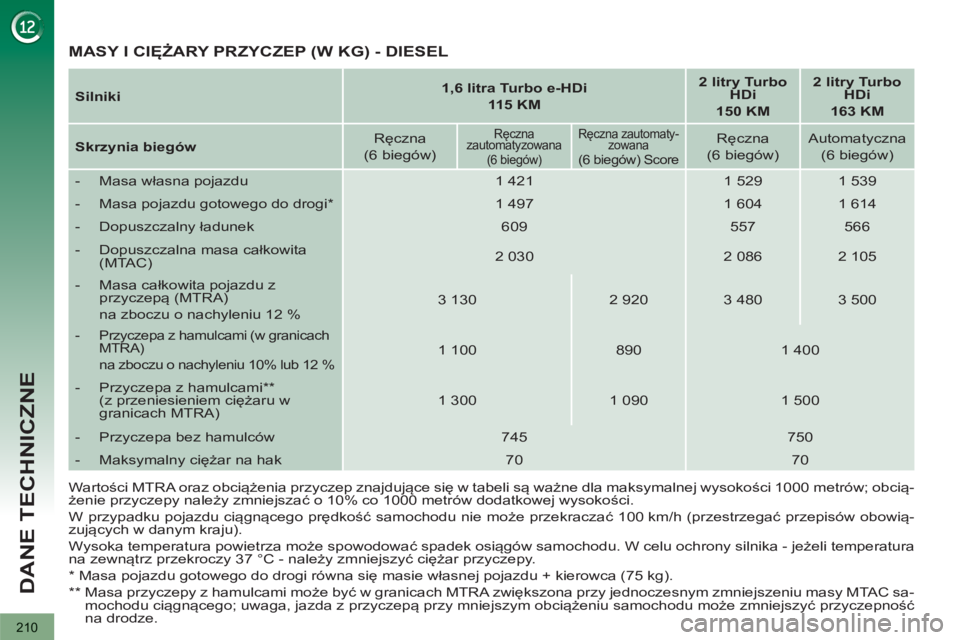

MASY I CIĘŻARY PRZYCZEP (W KG) - DIESEL


*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**

Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC sa-
mochodu ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność
na drodze.
Silniki


1,6 litra Turbo e-HDi
115 KM



2 litry Turbo

HDi
150 KM



2 litry Turbo
HDi
163 KM



Skrzynia biegów

Ręczna
(6 biegów)


Ręczna
zautomatyzowana
(6 biegów)

Ręczna zautomaty-
zowana
(6 biegów) Score


Ręczna
(6 biegów)
Automatyczna
(6 biegów)


- Masa własna pojazdu
1 421
1 529
1 539


- Masa pojazdu gotowego do drogi *

1 497
1 604
1 614


- Dopuszczalny ładunek
609
557
566


- Dopuszczalna masa całkowita
(MTAC)
2 030
2 086
2 105


- Masa całkowita pojazdu z
przyczepą (MTRA)
na zboczu o nachyleniu 12 %
3 130
2 920
3 480
3 500



- Przyczepa z hamulcami (w granicach
MTRA)
na zboczu o nachyleniu 10% lub 12 %

1 100
890
1 400


- Przyczepa z hamulcami **
(z przeniesieniem ciężaru w
granicach MTRA)
1 300
1 090
1 500


- Przyczepa bez hamulców
745
750


- Maksymalny ciężar na hak
70
70

211
DANE TECHNICZNE

*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**

Przekroczenie dopuszczalnej masy w przypadku pojazdu holującego powoduje ograniczenie prędkości do 80 km/h, zgod-
nie z punktem 2.7 Dyrektywy.

***

Przekroczenie dopuszczalnej masy w przypadku pojazdu holującego powoduje ograniczenie prędkości do 80 km/h zgod-
nie z punktem 2.7 Dyrektywy.

****
Maksymalny ciężar przyczepy z hamulcami w granicach MTRA; uwaga, jazda z przyczepą przy mniejszym obciążeniu
samochodu może zmniejszyć przyczepność na drodze.

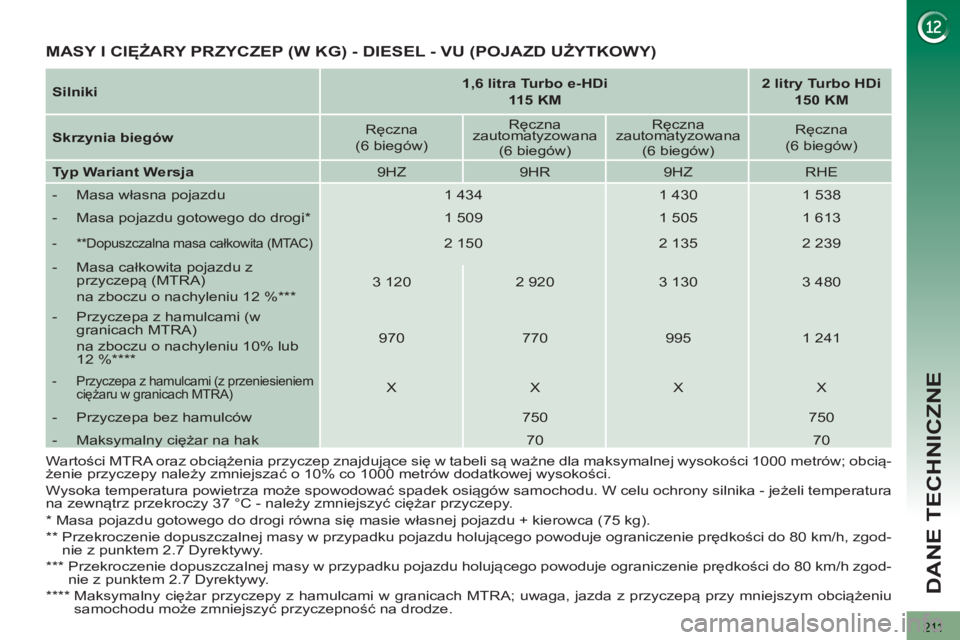

MASY I CIĘŻARY PRZYCZEP (W KG) - DIESEL - VU (POJAZD UŻYTKOWY)


Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obcią-
żenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura
na zewnątrz przekroczy 37 °C - należy zmniejszyć ciężar przyczepy.

Silniki


1,6 litra Turbo e-HDi
115 KM



2 litry Turbo HDi
150 KM



Skrzynia biegów

Ręczna
(6 biegów)
Ręczna
zautomatyzowana
(6 biegów)
Ręczna
zautomatyzowana
(6 biegów)
Ręczna
(6 biegów)

Typ Wariant Wersja

9HZ
9HR
9HZ
RHE


- Masa własna pojazdu
1 434
1 430
1 538


- Masa pojazdu gotowego do drogi *

1 509
1 505
1 613



- ** Dopuszczalna masa całkowita (MTAC)

2 150
2 135
2 239


- Masa całkowita pojazdu z
przyczepą (MTRA)
na zboczu o nachyleniu 12 % ***

3 120
2 920
3 130
3 480


- Przyczepa z hamulcami (w
granicach MTRA)
na zboczu o nachyleniu 10% lub
12 % ****

970
770
995
1 241



- Przyczepa z hamulcami (z przeniesieniem
ciężaru w granicach MTRA)

X
X
X
X


- Przyczepa bez hamulców
750
750


- Maksymalny ciężar na hak
70
70

212
DANE TECHNICZNE

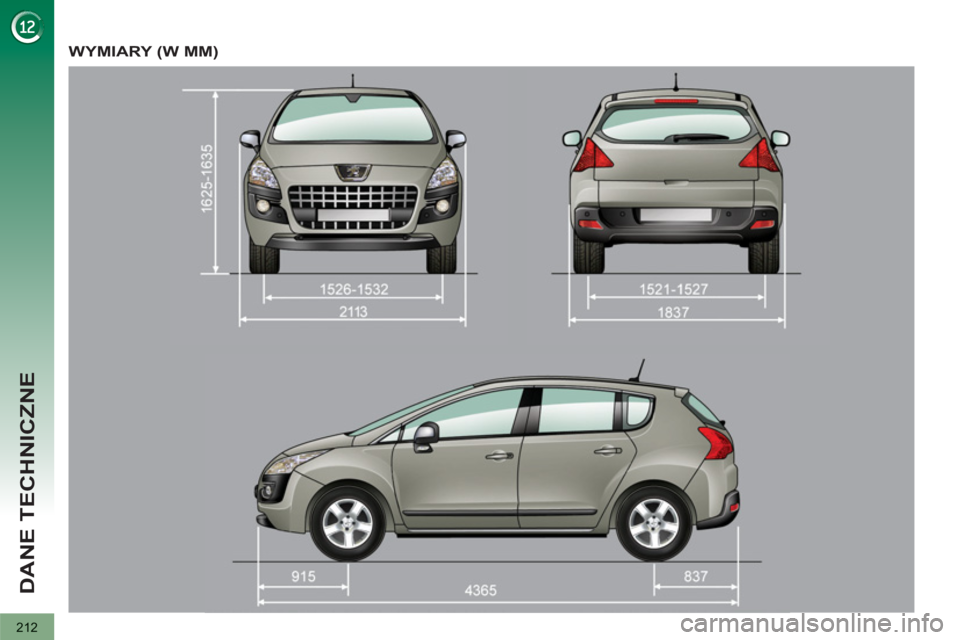

WYMIARY (W MM)

213
DANE TECHNICZNE

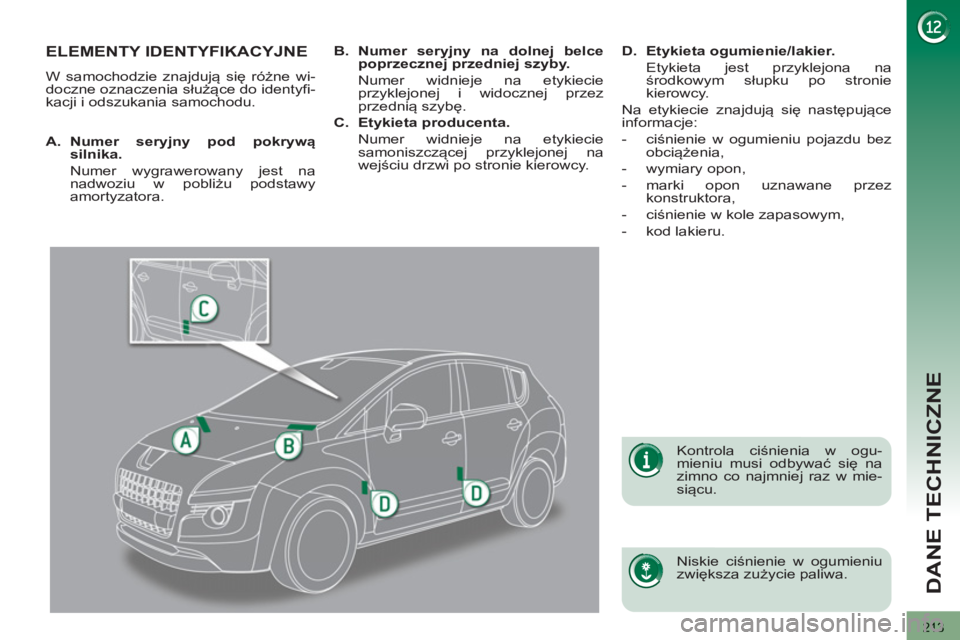

ELEMENTY IDENTYFIKACYJNE
W samochodzie znajdują się różne wi-
doczne oznaczenia służące do identyfi-
kacji i odszukania samochodu.

Niskie ciśnienie w ogumieniu
zwiększa zużycie paliwa.


Kontrola ciśnienia w ogu-
mieniu musi odbywać się na
zimno co najmniej raz w mie-
siącu.


A.
Numer seryjny pod pokrywą
silnika.

Numer wygrawerowany jest na
nadwoziu w pobliżu podstawy
amortyzatora.
B.
Numer seryjny na dolnej belce
poprzecznej przedniej szyby.

Numer widnieje na etykiecie
przyklejonej i widocznej przez
przednią szybę.

C.
Etykieta producenta.

Numer widnieje na etykiecie
samoniszczącej przyklejonej na
wejściu drzwi po stronie kierowcy.
D.
Etykieta ogumienie/lakier.

Etykieta jest przyklejona na
środkowym słupku po stronie
kierowcy.
Na etykiecie znajdują się następujące
informacje:


- ciśnienie w ogumieniu pojazdu bez
obciążenia,

- wymiary opon,

- marki opon uznawane przez
konstruktora,

- ciśnienie w kole zapasowym,

- kod lakieru.

214
DANE TECHNICZNE

215
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM
*

216










POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE PEUGEOT
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten przycisk. Migająca zielona dioda i komunikat głosowy potwierdzają rozpoczęcie połączenia z platformą
PEUGEOT CONNECT SOS * .
Zielona dioda pozosta
je zapalona (nie miga), jeżeli połączenie zostało ustanowione. Gaśnie po zakończeniu połączenia.

Po włączeniu zapłonu zapala się na 3 sekundy zielona kontrolka sygnalizując prawidłowe działanie systemu. Ponowne sz
ybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia.

Anulowanie połączenia potwierdzone jest komunikatem głosowym.

Nacisnąć na ponad 2 sekund
y ten przycisk, aby poprosić
o pomoc drogową w razie unieruchomienia pojazdu.
Komunikat
głosowy potwierdza wykonanie połączenia **
.


DZIAŁANIE SYSTEMU Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie. Anulowanie połączenia zostaje
potwierdzone komunikatem głosowym.
Ab
y anulować połączenie, wystarczy powiedzieć platformie PEUGEOT CONNECT SOS, że zaszła pomyłka.
PEUGE
OT CONNECT SOS natychmiast lokalizuje samochód i kontaktujesię z jego użytkownikiem w języku ojczystym ** oraz wzywa, w razie
potrzeby, odpowiednie służby ratownicze ** . W krajach, w których
platforma nie świadczy usług lub jeżeli usługa lokalizacji jest niedostępna,
połączenie przekazywane jest bezpośrednio na numer alarmowy (11 2)bez lokalizacji.

W razie zderzenia w
ykrytego przez kalkulator poduszki powietrznej, niezależnie od tego, czy poduszka została uruchomiona, połączenie alarmowe wykonywane jest automatycznie.


*

W zależności od warunków ogólnych korzystania z usługi dostępnej wpunkcie sprzedaży oraz z zastrzeżeniem ograniczeń technologicznych igy ygępjgy ygępj
technicznych. pppp
**

W zależności od pokrycia geograficznego PEUGEOT CONNECT SOS, PEUGEOT CONNECT ASSISTANCE oraz oficjalnego językapy gg gpy gg g
alarmowego wybranego przez właściciela samochodu.j
Lista krajów objętych usługami PEUGEOT CONNECT dostępna jest w
punkcie sprzedaży lub na stronie www.peugeot.pl.
Pomarańczowa kontrolka mi
ga: system nie działa prawidłowo.
Pomarańczowa kontrolka zapalona na stałe:
należy wymienić baterię awaryjną.
W obu prz
ypadkach skontaktować się z ASO sieci PEUGEOT.

W przypadku samochodu zakupionego poza siecią PEU
GEOT prosimy o sprawdzenie konfiguracji tych usług i ich ewentualną modyfikację w sieci serwisowej. W krajach wielojęzycznych konfiguracja jest możliwa w jednym z wybranych język

217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK

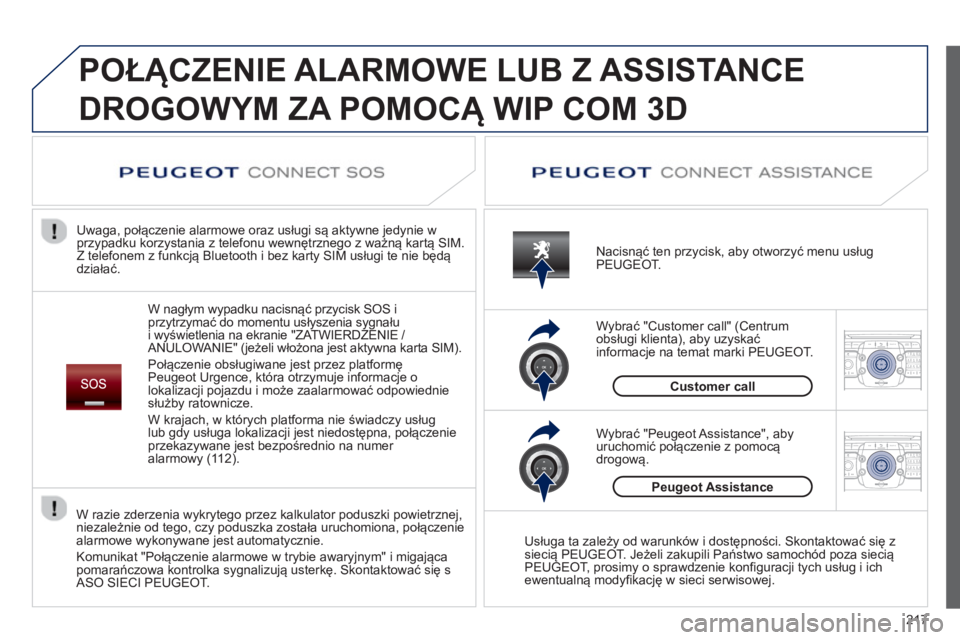

POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE
DROGOWYM ZA POMOCĄ WIP COM 3D
W nagłym wypadku nacisnąć przycisk SOS i
przytrzymać do momentu usłyszenia sygnału
i wyświetlenia na ekranie "ZATWIERDZENIE /
ANULOWANIE" (jeżeli włożona jest aktywna karta SIM).
Połączenie obsługiwane jest przez plat
formę
Peugeot Urgence, która otrzymuje informacje o lokalizacji pojazdu i może zaalarmować odpowiednie
służby ratownicze.
W kra
jach, w których platforma nie świadczy usługlub gdy usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2).
Uwaga, połączenie alarmowe oraz usługi są aktywne jedynie w
przypadku korzystania z telefonu wewnętrznego z ważną kartą SIM.
Z telefonem z funkcją Bluetooth i bez karty SIM usługi te nie będądziałać.
Nacisnąć ten przycisk, aby otworzyć menu usług
PEUGEOT.
Customer call W
ybrać "Customer call" (Centrum
obsługi klienta), aby uzyskać
informacje na temat marki PEUGEOT.
W
ybrać "Peugeot Assistance", aby uruchomić połączenie z pomocą
drogową.
Peugeot Assistance
Usłu
ga ta zależy od warunków i dostępności. Skontaktować się z
siecią PEUGEOT. Jeżeli zakupili Państwo samochód poza siecią
PEUGEOT, prosimy o sprawdzenie konfiguracji tych usług i ich ewentualną modyfikację w sieci serwisowej.
W razie zderzenia w
ykrytego przez kalkulator poduszki powietrznej,niezależnie od tego, czy poduszka została uruchomiona, połączenie
alarmowe wykonywane jest automatycznie.

Komunikat "Połączenie alarmowe w trybie awaryjnym" i migająca pomarańczowa kontrolka sygnalizują usterkę. Skontaktować się s
ASO SIECI PEUGEOT.

218
