PEUGEOT 3008 2012 Manuale duso (in Italian)

9
IN BREVE

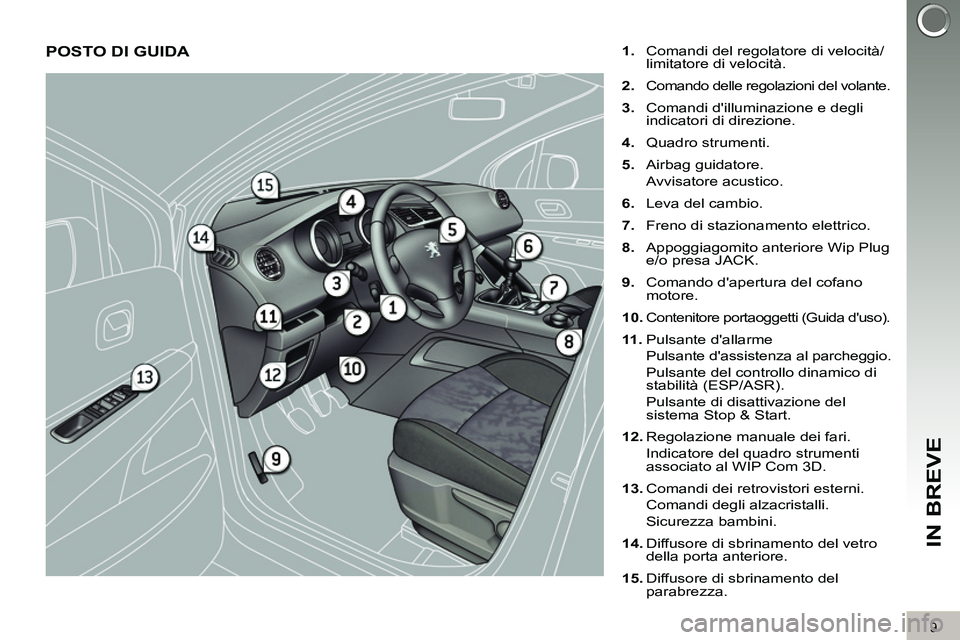

POSTO DI GUIDA


1.
Comandi del regolatore di velocità/
limitatore di velocità.

2.

Comando delle regolazioni del volante.


3.
Comandi d'illuminazione e degli
indicatori di direzione.

4.
Quadro strumenti.

5.
Airbag guidatore.
Avvisatore acustico.

6.
Leva del cambio.

7.
Freno di stazionamento elettrico.

8.
Appoggiagomito anteriore Wip Plug
e/o presa JACK.

9.
Comando d'apertura del cofano
motore.

10.

Contenitore portaoggetti (Guida d'uso).


11 .
Pulsante d'allarme
Pulsante d'assistenza al parcheggio.
Pulsante del controllo dinamico di
stabilità (ESP/ASR).
Pulsante di disattivazione del
sistema Stop & Start.

12.
Regolazione manuale dei fari.
Indicatore del quadro strumenti
associato al WIP Com 3D.

13.
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.
Sicurezza bambini.

14.
Diffusore di sbrinamento del vetro
della porta anteriore.

15.
Diffusore di sbrinamento del
parabrezza.

10
IN BREVE

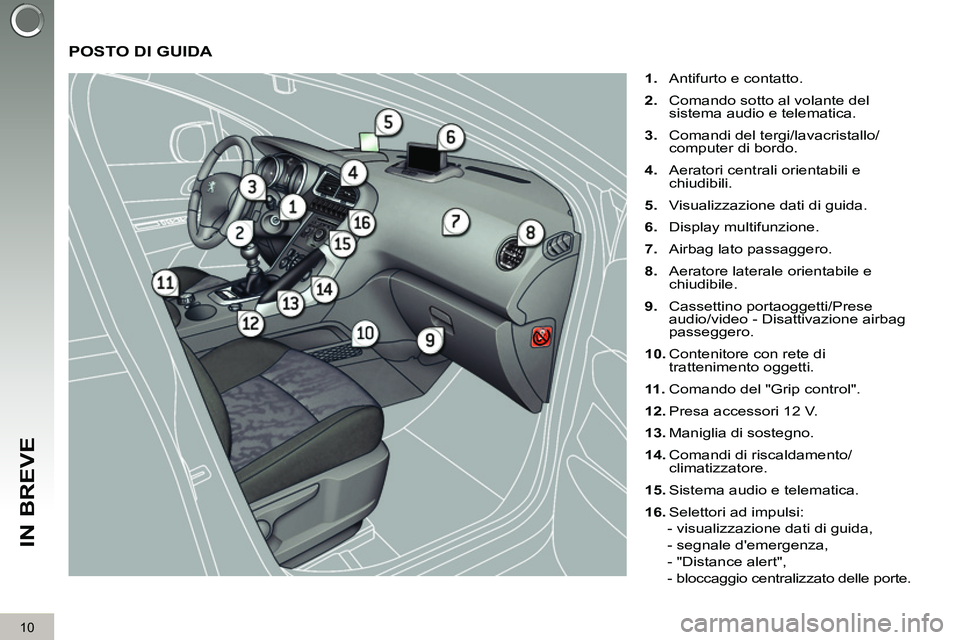

POSTO DI GUIDA



1.
Antifurto e contatto.

2.
Comando sotto al volante del
sistema audio e telematica.

3.
Comandi del tergi/lavacristallo/
computer di bordo.

4.
Aeratori centrali orientabili e
chiudibili.

5.
Visualizzazione dati di guida.

6.
Display multifunzione.

7.
Airbag lato passaggero.

8.
Aeratore laterale orientabile e
chiudibile.

9.
Cassettino portaoggetti/Prese
audio/video - Disattivazione airbag
passeggero.

10.
Contenitore con rete di
trattenimento oggetti.

11 .
Comando del "Grip control".

12.
Presa accessori 12 V.

13.
Maniglia di sostegno.

14.
Comandi di riscaldamento/
climatizzatore.

15.
Sistema audio e telematica.

16.
Selettori ad impulsi:
- visualizzazione dati di guida,
- segnale d'emergenza,
- "Distance alert",
- bloccaggio centralizzato delle porte.

11
IN BREVE

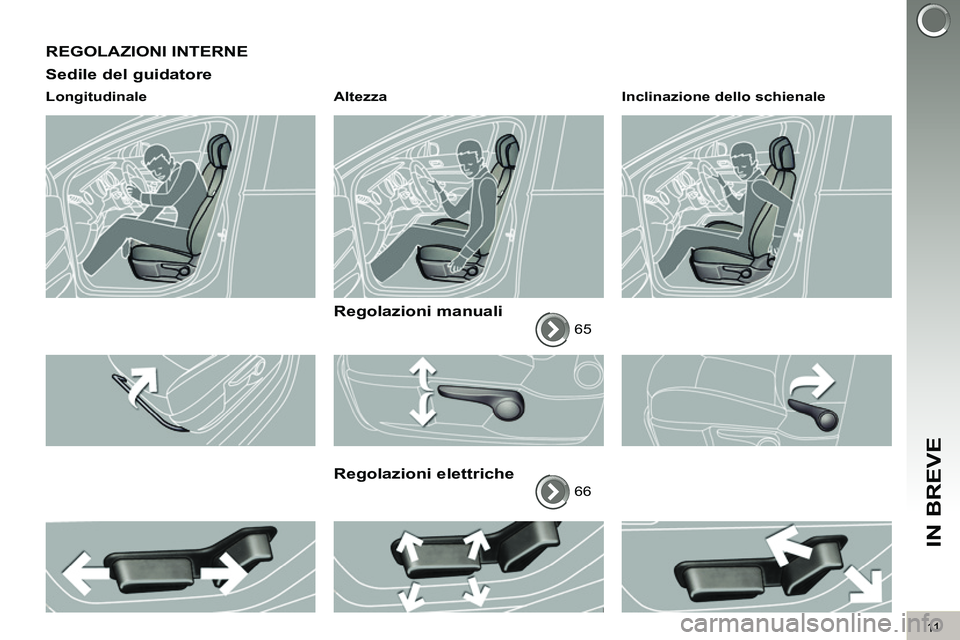

REGOLAZIONI INTERNE

Sedile del guidatore


Longitudinale
Altezza



Regolazioni manuali

65


Regolazioni elettriche

66
Inclinazione dello schienale

12
IN BREVE

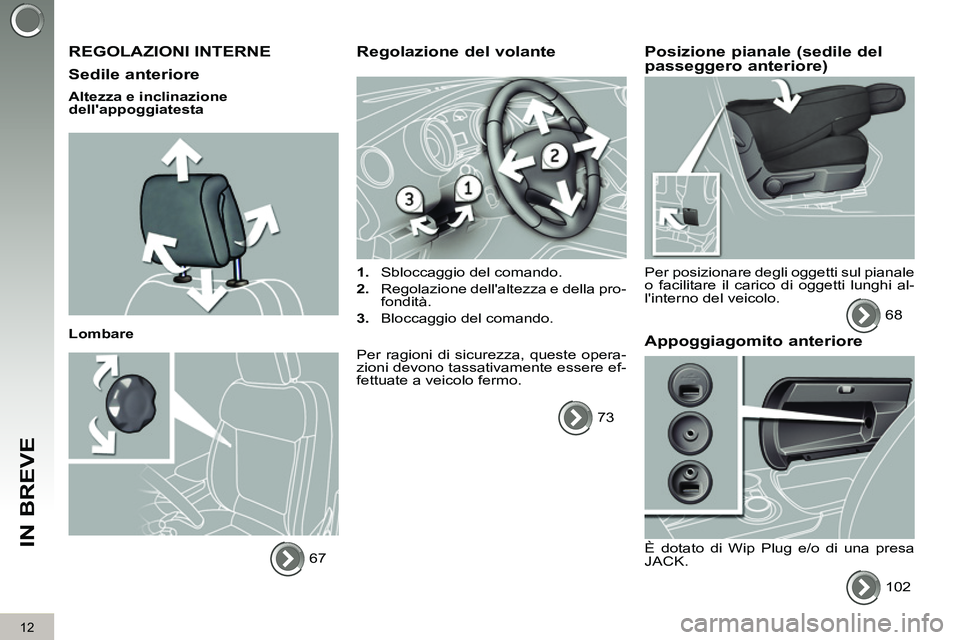

REGOLAZIONI INTERNE

Sedile anteriore


Altezza e inclinazione
dell'appoggiatesta

Lombare
67



Regolazione del volante



1.
Sbloccaggio del comando.

2.
Regolazione dell'altezza e della pro-
fondità.

3.
Bloccaggio del comando.
Per ragioni di sicurezza, queste opera-
zioni devono tassativamente essere ef-
fettuate a veicolo fermo.
73


Posizione pianale (sedile del
passeggero anteriore)
Per posizionare degli oggetti sul pianale
o facilitare il carico di oggetti lunghi al-
l'interno del veicolo.
68


Appoggiagomito anteriore

È dotato di Wip Plug e/o di una presa
JACK.
102

13
IN BREVE

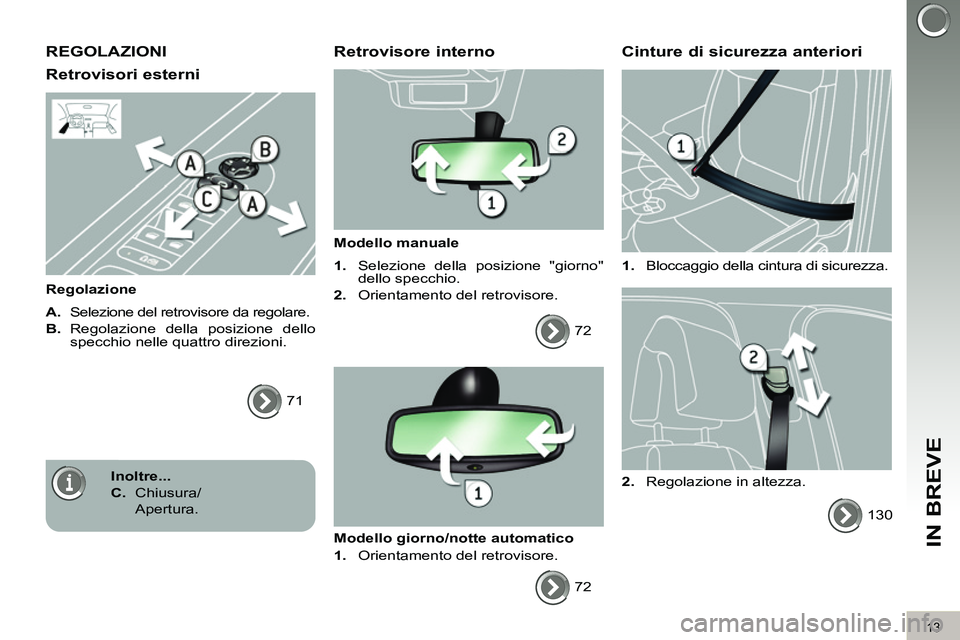

REGOLAZIONI

Retrovisori esterni


Regolazione

A.
Selezione del retrovisore da regolare.

B.
Regolazione della posizione dello
specchio nelle quattro direzioni.
71



Retrovisore interno


Modello manuale


1.
Selezione della posizione "giorno"
dello specchio.

2.
Orientamento del retrovisore.
72

Modello giorno/notte automatico


1.
Orientamento del retrovisore.
72



Cinture di sicurezza anteriori



1.
Bloccaggio della cintura di sicurezza.
130
2.
Regolazione in altezza.
Inoltre...


C.
Chiusura/
Apertura.

14
IN BREVE

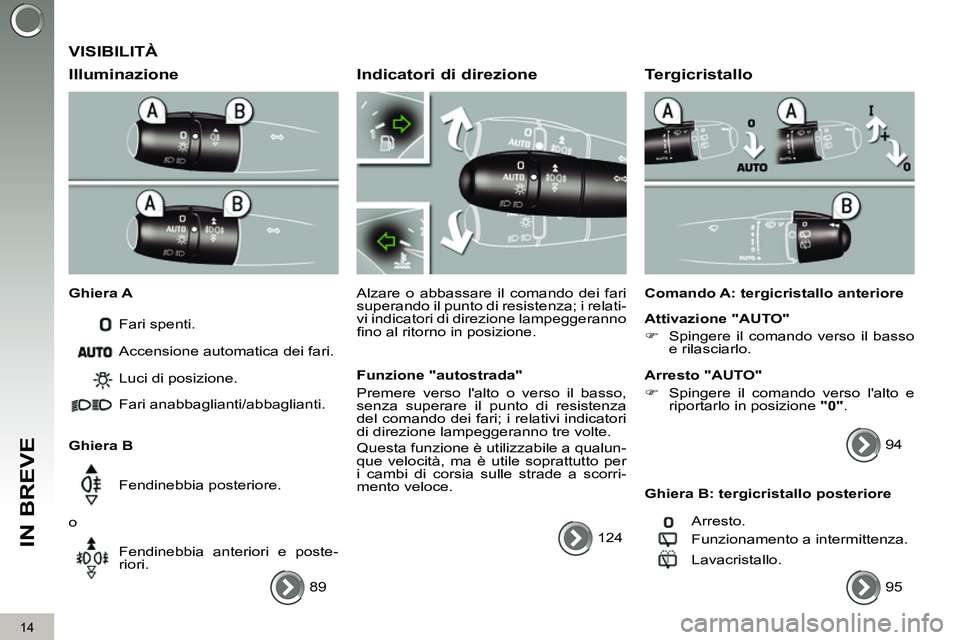

VISIBILITÀ

Illuminazione


Ghiera A
Fari spenti.

Ghiera B Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fendinebbia posteriore.
o
Fendinebbia anteriori e poste-
riori. Accensione automatica dei fari.
89



Indicatori di direzione

Alzare o abbassare il comando dei fari
superando il punto di resistenza; i relati-
vi indicatori di direzione lampeggeranno
fi no al ritorno in posizione.

Funzione "autostrada"
Premere verso l'alto o verso il basso,
senza superare il punto di resistenza
del comando dei fari; i relativi indicatori
di direzione lampeggeranno tre volte.
Questa funzione è utilizzabile a qualun-
que velocità, ma è utile soprattutto per
i cambi di corsia sulle strade a scorri-
mento veloce.
124



Tergicristallo


Comando A: tergicristallo anteriore

Attivazione "AUTO"


)
Spingere il comando verso il basso
e rilasciarlo.


Arresto "AUTO"


)
Spingere il comando verso l'alto e
riportarlo in posizione "0"
.
94

Ghiera B: tergicristallo posteriore
Arresto.
Funzionamento a intermittenza.
Lavacristallo.
95

15
IN BREVE

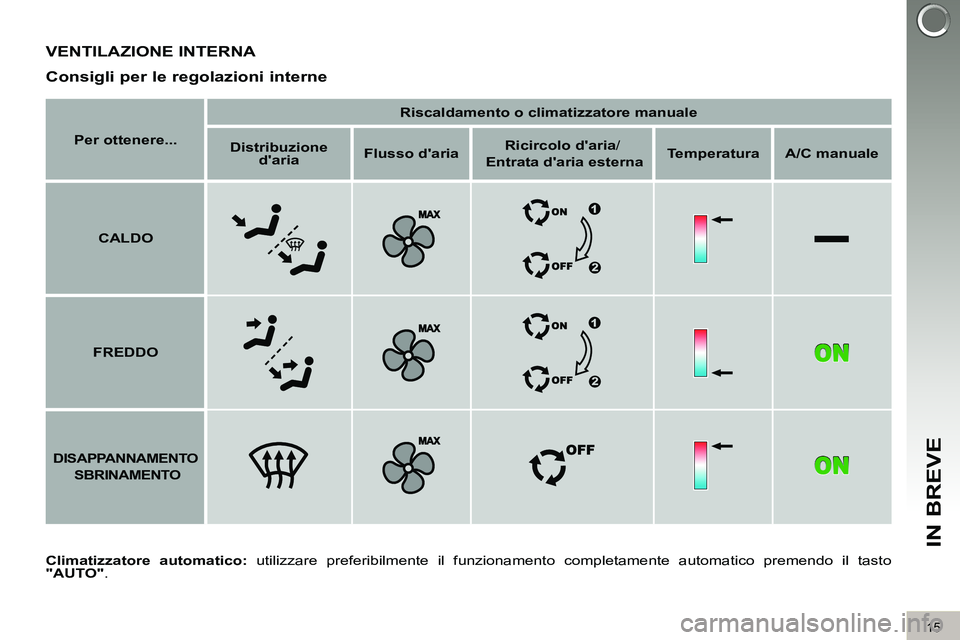

VENTILAZIONE INTERNA


Climatizzatore automatico:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
.


Consigli per le regolazioni interne



Per ottenere...



Riscaldamento o climatizzatore manuale




Distribuzione
d'aria



Flusso d'aria



Ricircolo d'aria
/
Entrata d'aria esterna



Temperatura



A/C manuale




CALDO





FREDDO






DISAPPANNAMENTO


SBRINAMENTO

16
IN BREVE

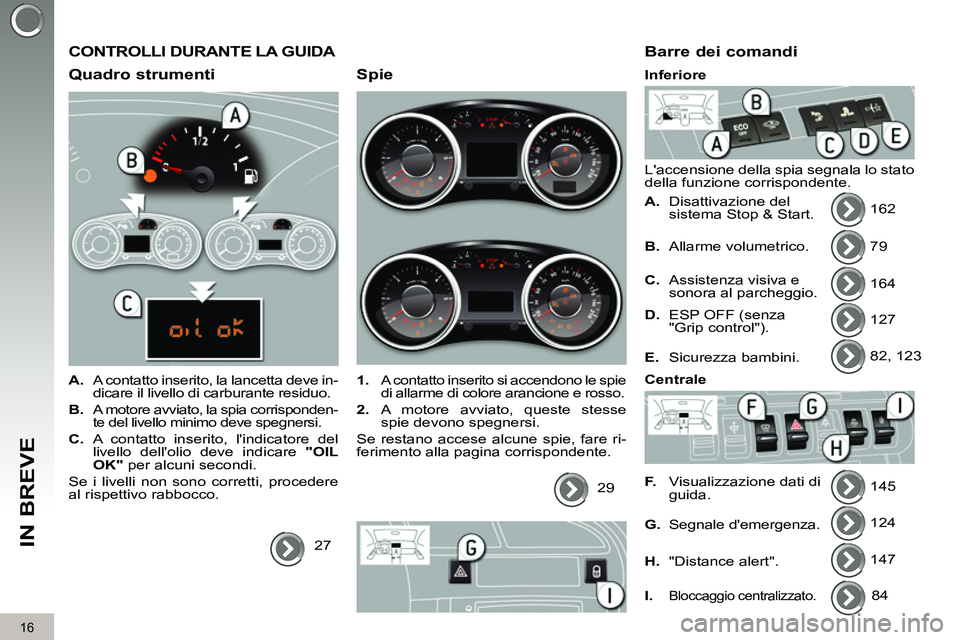

CONTROLLI DURANTE LA GUIDA

Quadro strumenti



A.
A contatto inserito, la lancetta deve in-
dicare il livello di carburante residuo.

B.
A motore avviato, la spia corrisponden-
te del livello minimo deve spegnersi.

C.
A contatto inserito, l'indicatore del
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.
27


Spie



1.
A contatto inserito si accendono le spie
di allarme di colore arancione e rosso.

2.
A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.
29


Barre dei comandi

L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Disattivazione del
sistema Stop & Start. 162
79
164
127
82, 123
145
124
147
B.
Allarme volumetrico.

C.
Assistenza visiva e
sonora al parcheggio.

D.
ESP OFF (senza
"Grip control").

E.
Sicurezza bambini.

F.
Visualizzazione dati di
guida.

G.
Segnale d'emergenza.

H.
"Distance alert".
Inferiore


Centrale


I.

Bloccaggio centralizzato. 84

17
IN BREVE

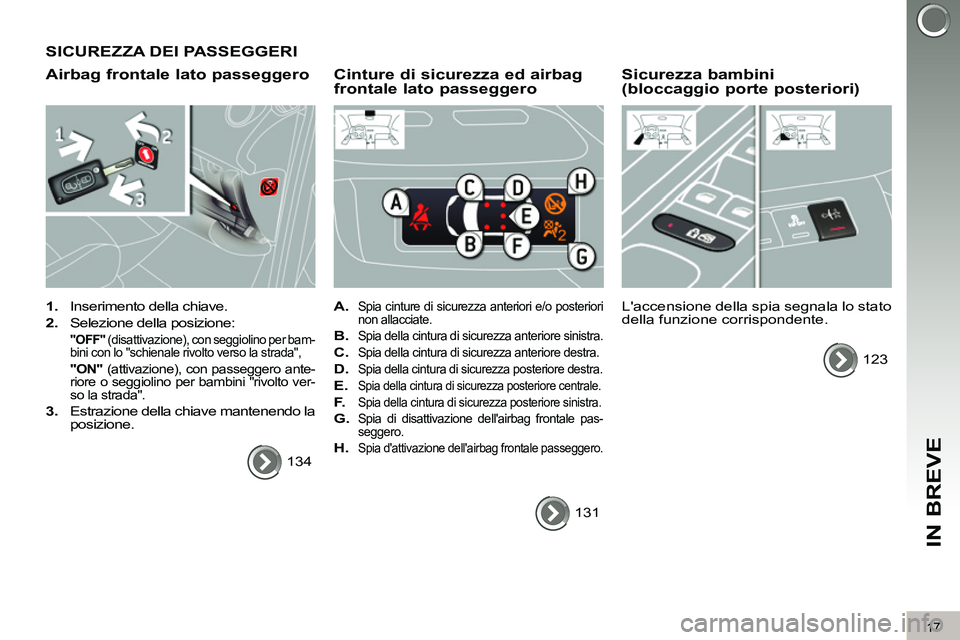

SICUREZZA DEI PASSEGGERI

Airbag frontale lato passeggero



1.
Inserimento della chiave.

2.
Selezione della posizione:

"OFF"
(disattivazione), con seggiolino per bam-
bini con lo "schienale rivolto verso la strada",

"ON"
(attivazione), con passeggero ante-
riore o seggiolino per bambini "rivolto ver-
so la strada".

3.
Estrazione della chiave mantenendo la
posizione.
134


Cinture di sicurezza ed airbag
frontale lato passeggero


A.
Spia cinture di sicurezza anteriori e/o posteriori
non allacciate.

B.
Spia della cintura di sicurezza anteriore sinistra.


C.
Spia della cintura di sicurezza anteriore destra.


D.
Spia della cintura di sicurezza posteriore destra.


E.
Spia della cintura di sicurezza posteriore centrale.


F.
Spia della cintura di sicurezza posteriore sinistra.


G.
Spia di disattivazione dell'airbag frontale pas-
seggero.

H.
Spia d'attivazione dell'airbag frontale passeggero.

131


Sicurezza bambini
(bloccaggio porte posteriori)
L'accensione della spia segnala lo stato
della funzione corrispondente.
123

18
IN BREVE

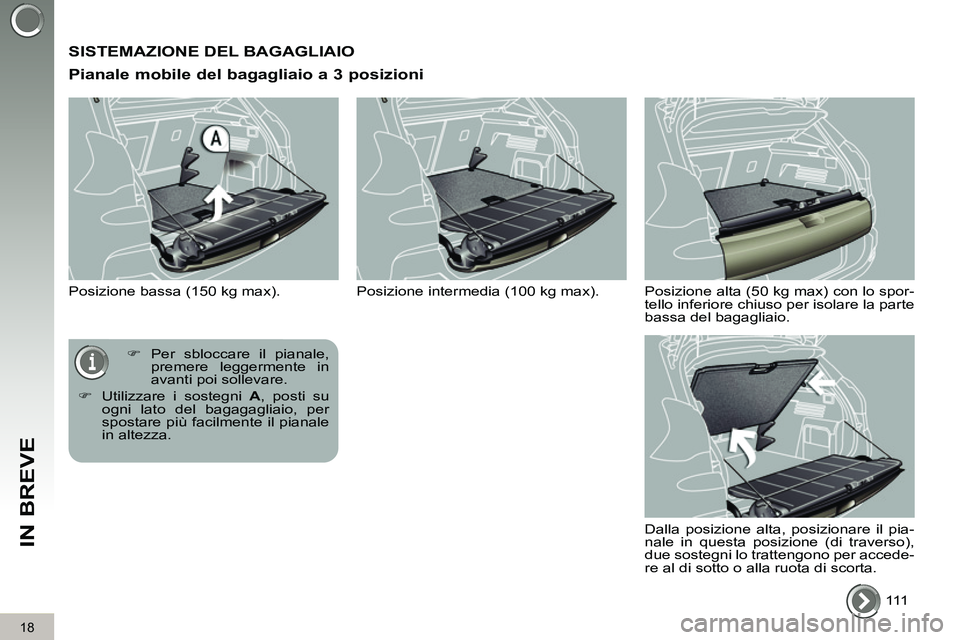

SISTEMAZIONE DEL BAGAGLIAIO

Pianale mobile del bagagliaio a 3 posizioni

Posizione bassa (150 kg max).
111

)
Per sbloccare il pianale,
premere leggermente in
avanti poi sollevare.

)
Utilizzare i sostegni A
, posti su
ogni lato del bagagagliaio, per
spostare più facilmente il pianale
in altezza. Posizione intermedia (100 kg max). Posizione alta (50 kg max) con lo spor-
tello inferiore chiuso per isolare la parte
bassa del bagagliaio.
Dalla posizione alta, posizionare il pia-
nale in questa posizione (di traverso),
due sostegni lo trattengono per accede-
re al di sotto o alla ruota di scorta.
