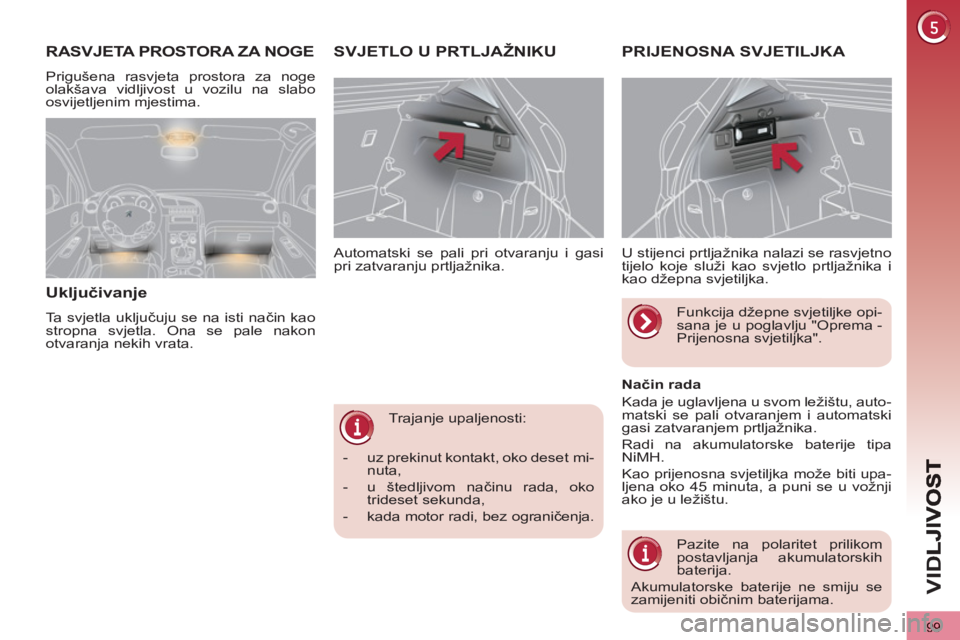

Page 101 of 328
99
VID
Trajanje upaljenosti: Automatski se pali pri otvaranju i gasi
pri zatvaranju prtljažnika.
SVJETLO U PRTLJAŽNIKU PRIJENOSNA SVJETILJKA
U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi kao svjetlo prtljažnika i
kao džepna svjetiljka.
Način rada
Kada je uglavljena u svom ležištu, auto-
matski se pali otvaranjem i automatski
gasi zatvaranjem prtljažnika.
Radi na akumulatorske baterije tipa
NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji
ako je u ležištu.
Pazite na polaritet prilikom
postavljanja akumulatorskih
baterija.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama.
Funkcija džepne svjetiljke opi-
sana je u poglavlju "Oprema -
Prijenosna svjetiljka".
RASVJETA PROSTORA ZA NOGE
Prigušena rasvjeta prostora za noge
olakšava vidljivost u vozilu na slabo
osvijetljenim mjestima.
Uključivanje
Ta svjetla uključuju se na isti način kao
stropna svjetla. Ona se pale nakon
otvaranja nekih vrata.
- uz prekinut kontakt, oko deset mi-
nuta,
- u štedljivom načinu rada, oko
trideset sekunda,
- kada motor radi, bez ograničenja.

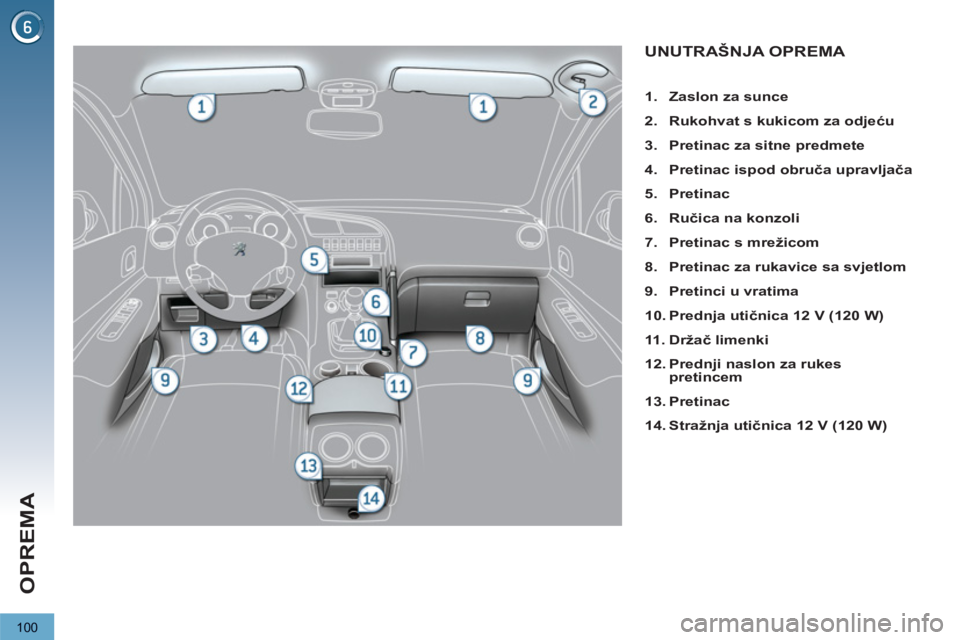

Page 102 of 328
100
OPREMA
UNUTRAŠNJA OPREMA
1.
Zaslon za sunce
2.
Rukohvat s kukicom za odjeću
3.
Pretinac za sitne predmete
4.
Pretinac ispod obruča upravljača
5.
Pretinac
6.
Ručica na konzoli
7.
Pretinac s mrežicom
8.
Pretinac za rukavice sa svjetlom
9.
Pretinci u vratima
10.
Prednja utičnica 12 V
(120 W)
11 .
Držač limenki
12.
Prednji naslon za ruke
s
pretincem
13.
Pretinac
14.
Stražnja utičnica 12 V (120 W)

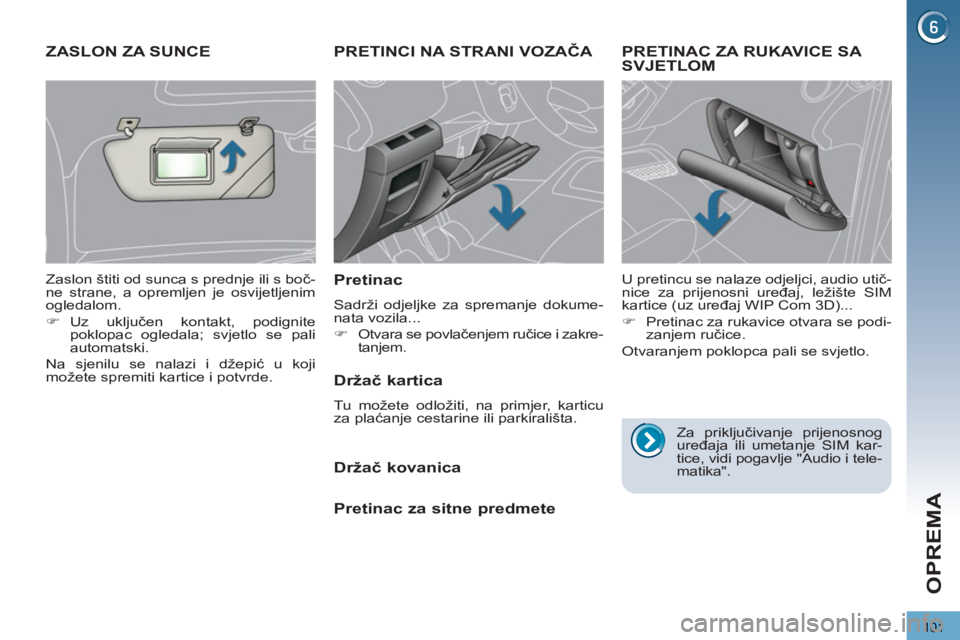

Page 103 of 328
101
OPREMA
PRETINCI NA STRANI VOZAČA
Pretinac
Sadrži odjeljke za spremanje dokume-
nata vozila...
)
Otvara se povlačenjem ručice i zakre-
tanjem.
PRETINAC ZA RUKAVICE SA
SVJETLOM
U pretincu se nalaze odjeljci, audio utič-
nice za prijenosni uređaj, ležište SIM
kartice (uz uređaj WIP Com 3D)...
)
Pretinac za rukavice otvara se podi-
zanjem ručice.
Otvaranjem poklopca pali se svjetlo.
ZASLON ZA SUNCE
Zaslon štiti od sunca s prednje ili s boč-
ne strane, a opremljen je osvijetljenim
ogledalom.
)
Uz uključen kontakt, podignite
poklopac ogledala; svjetlo se pali
automatski.
Na sjenilu se nalazi i džepić u koji
možete spremiti kartice i potvrde.
Držač kartica
Tu možete odložiti, na primjer, karticu
za plaćanje cestarine ili parkirališta.
Držač kovanica
Pretinac za sitne predmete
Za priključivanje prijenosnog
uređaja ili umetanje SIM kar-
tice, vidi pogavlje "Audio i tele-
matika".

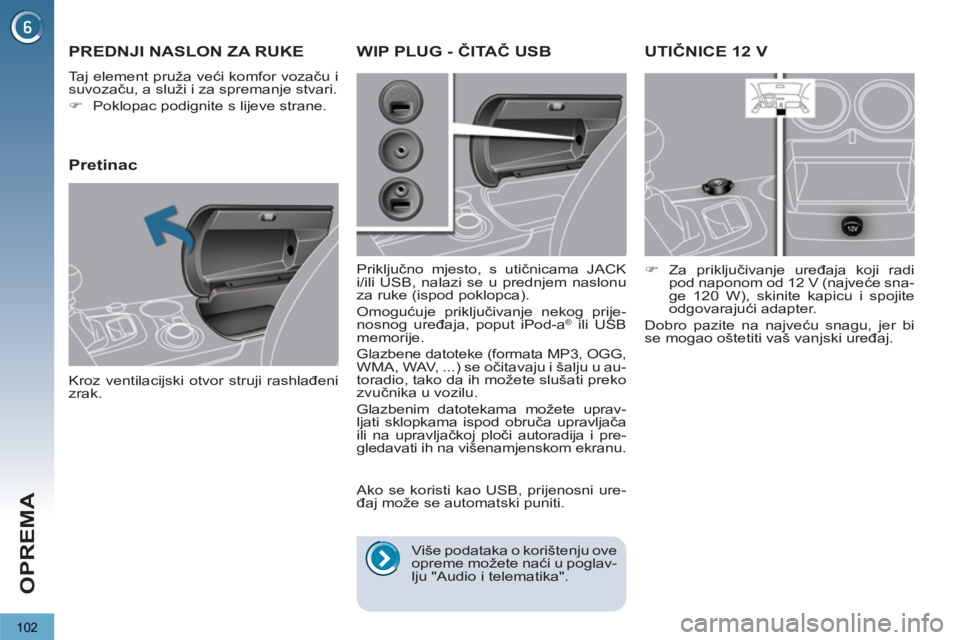

Page 104 of 328
102
OPREMA
UTIČNICE 12 V
)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće sna-
ge 120 W), skinite kapicu i spojite
odgovarajući adapter.
Dobro pazite na najveću snagu, jer bi
se mogao oštetiti vaš vanjski uređaj.
PREDNJI NASLON ZA RUKE
Taj element pruža veći komfor vozaču i
suvozaču, a služi i za spremanje stvari.
)
Poklopac podignite s lijeve strane.
Pretinac
Kroz ventilacijski otvor struji rashlađeni
zrak.
WIP PLUG - ČITAČ USB
Priključno mjesto, s utičnicama JACK
i/ili USB, nalazi se u prednjem naslonu
za ruke (ispod poklopca).
Omogućuje priključivanje nekog prije-
nosnog uređaja, poput iPod-a
® ili USB
memorije.
Glazbene datoteke (formata MP3, OGG, WMA, WAV, ...) se očitavaju i šalju u au-
toradio, tako da ih možete slušati preko
zvučnika u vozilu.
Glazbenim datotekama možete uprav-
ljati sklopkama ispod obruča upravljača
ili na upravljačkoj ploči autoradija i pre-
gledavati ih na višenamjenskom ekranu.
Ako se koristi kao USB, prijenosni ure-
đaj može se automatski puniti.
Više podataka o korištenju ove
opreme možete naći u poglav-
lju "Audio i telematika".

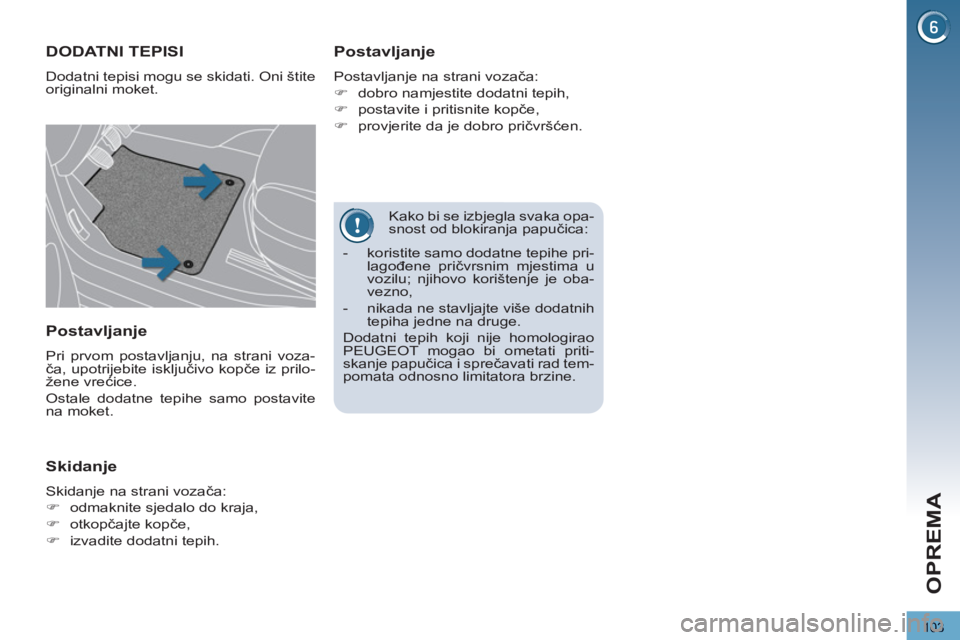

Page 105 of 328
103
OPREMA
Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:
DODATNI TEPISI
Dodatni tepisi mogu se skidati. Oni štite
originalni moket.
Postavljanje
Postavljanje na strani vozača:
)
dobro namjestite dodatni tepih,
)
postavite i pritisnite kopče,
)
provjerite da je dobro pričvršćen.
Postavljanje
Pri prvom postavljanju, na strani voza-
ča, upotrijebite isključivo kopče iz prilo-
žene vrećice.
Ostale dodatne tepihe samo postavite
na moket.
Skidanje
Skidanje na strani vozača:
)
odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite dodatni tepih.
- koristite samo dodatne tepihe pri-
lagođene pričvrsnim mjestima u
vozilu; njihovo korištenje je oba-
vezno,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati priti-
skanje papučica i sprečavati rad tem-
pomata odnosno limitatora brzine.

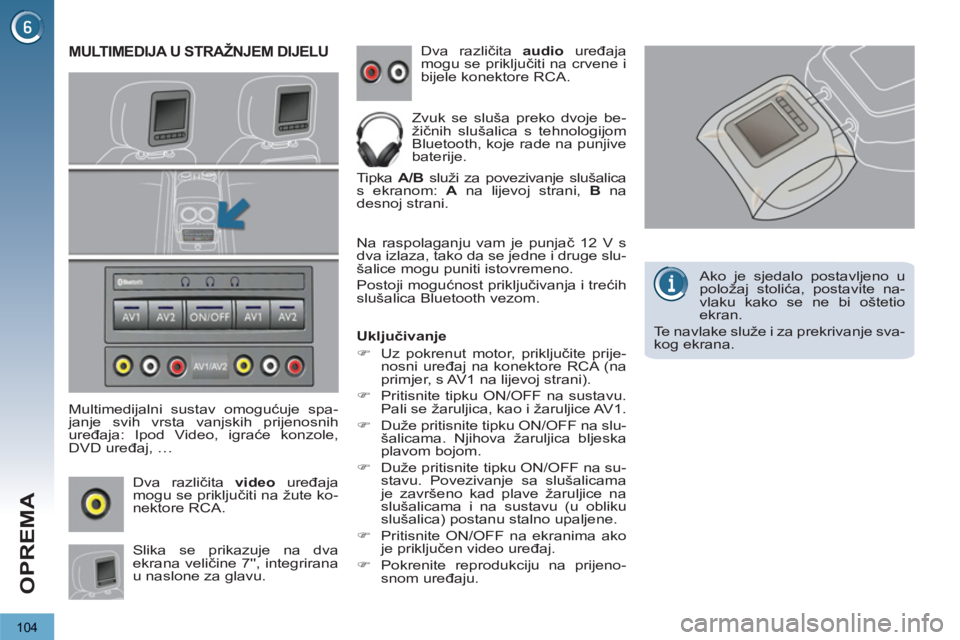

Page 106 of 328
104
OPREMA
MULTIMEDIJA U STRAŽNJEM DIJELU
Multimedijalni sustav omogućuje spa-
janje svih vrsta vanjskih prijenosnih
uređaja: Ipod Video, igraće konzole,
DVD uređaj, …
Dva različita video
uređaja
mogu se priključiti na žute ko-
nektore RCA.
Slika se prikazuje na dva
ekrana veličine 7'', integrirana
u naslone za glavu. Dva različita audio
uređaja
mogu se priključiti na crvene i
bijele konektore RCA.
Zvuk se sluša preko dvoje be-
žičnih slušalica s tehnologijom
Bluetooth, koje rade na punjive
baterije.
Tipka A/B
služi za povezivanje slušalica
s ekranom: A
na lijevoj strani, B
na
desnoj strani.
Na raspolaganju vam je punjač 12 V s
dva izlaza, tako da se jedne i druge slu-
šalice mogu puniti istovremeno.
Postoji mogućnost priključivanja i trećih
slušalica Bluetooth vezom.
Uključivanje
)
Uz pokrenut motor, priključite prije-
nosni uređaj na konektore RCA (na
primjer, s AV1 na lijevoj strani).
)
Pritisnite tipku ON/OFF na sustavu.
Pali se žaruljica, kao i žaruljice AV1.
)
Duže pritisnite tipku ON/OFF na slu-
šalicama. Njihova žaruljica bljeska
plavom bojom.
)
Duže pritisnite tipku ON/OFF na su-
stavu. Povezivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu (u obliku
slušalica) postanu stalno upaljene.
)
Pritisnite ON/OFF na ekranima ako
je priključen video uređaj.
)
Pokrenite reprodukciju na prijeno-
snom uređaju.
Ako je sjedalo postavljeno u
položaj stolića, postavite na-
vlaku kako se ne bi oštetio
ekran.
Te navlake služe i za prekrivanje sva-
kog ekrana.

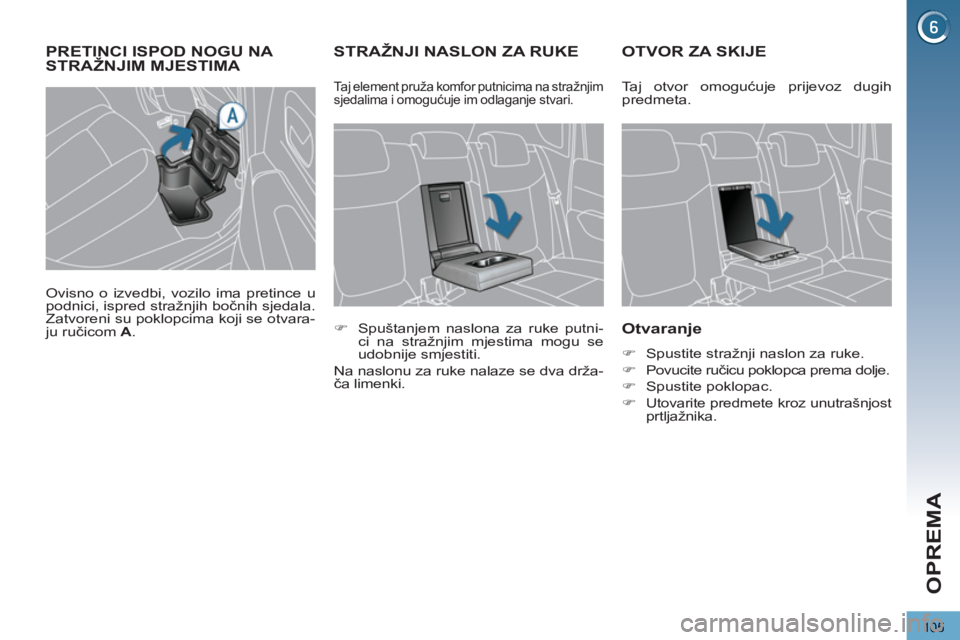

Page 107 of 328
105
OPREMA
STRAŽNJI NASLON ZA RUKE OTVOR ZA SKIJE
Otvaranje
)
Spustite stražnji naslon za ruke.
)
Povucite ručicu poklopca prema dolje.
)
Spustite poklopac.
)
Utovarite predmete kroz unutrašnjost
prtljažnika.
)
Spuštanjem naslona za ruke putni-
ci na stražnjim mjestima mogu se
udobnije smjestiti.
Na naslonu za ruke nalaze se dva drža-
ča limenki.
Taj element pruža komfor putnicima na stražnjim
sjedalima i omogućuje im odlaganje stvari.
Taj otvor omogućuje prijevoz dugih
predmeta.
PRETINCI ISPOD NOGU NA
STRAŽNJIM MJESTIMA
Ovisno o izvedbi, vozilo ima pretince u
podnici, ispred stražnjih bočnih sjedala.
Zatvoreni su poklopcima koji se otvara-
ju ručicom A
.
Page 108 of 328

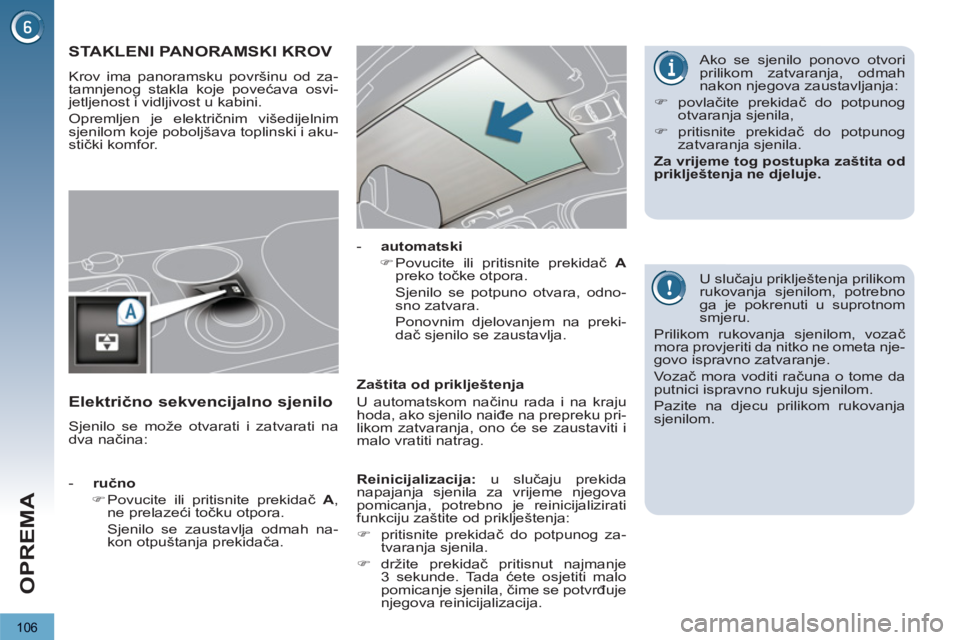

106
OPREMA
STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.
U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.
- ručno
)
Povucite ili pritisnite prekidač A
,
ne prelazeći točku otpora.
Sjenilo se zaustavlja odmah na-
kon otpuštanja prekidača.
- automatski
)
Povucite ili pritisnite prekidač A
preko točke otpora.
Sjenilo se potpuno otvara, odno-
sno zatvara.
Ponovnim djelovanjem na preki-
dač sjenilo se zaustavlja.
Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.
Električno sekvencijalno sjenilo
Sjenilo se može otvarati i zatvarati na
dva načina:
Ako se sjenilo ponovo otvori
prilikom zatvaranja, odmah
nakon njegova zaustavljanja:
)
povlačite prekidač do potpunog
otvaranja sjenila,
)
pritisnite prekidač do potpunog
zatvaranja sjenila.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
Reinicijalizacija
: u slučaju prekida
napajanja sjenila za vrijeme njegova
pomicanja, potrebno je reinicijalizirati
funkciju zaštite od priklještenja:
)
pritisnite prekidač do potpunog za-
tvaranja sjenila.
)
držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija.
Page 109 of 328
107
OPREMA
OPREMA U PRTLJAŽNIKU
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W)
4.
Prijenosna svjetiljka
5.
Ručice za preklapanje stražnjih
sjedala
6.
Pomična podnica prtljažnika
(3 položaja
)
7.
Prsteni za pričvršćenje prtljage
na podnici
8.
Pretinci

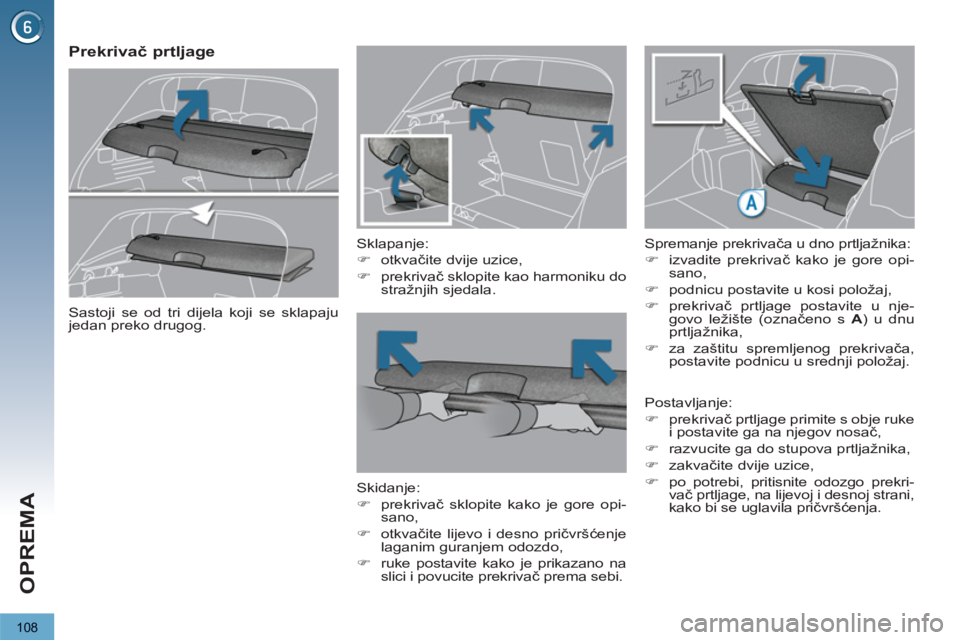

Page 110 of 328
108
OPREMA
Prekrivač prtljage
Sklapanje:
)
otkvačite dvije uzice,
)
prekrivač sklopite kao harmoniku do
stražnjih sjedala.
Skidanje:
)
prekrivač sklopite kako je gore opi-
sano,
)
otkvačite lijevo i desno pričvršćenje
laganim guranjem odozdo,
)
ruke postavite kako je prikazano na
slici i povucite prekrivač prema sebi.
Spremanje prekrivača u dno prtljažnika:
)
izvadite prekrivač kako je gore opi-
sano,
)
podnicu postavite u kosi položaj,
)
prekrivač prtljage postavite u nje-
govo ležište (označeno s A
) u dnu
prtljažnika,
)
za zaštitu spremljenog prekrivača,
postavite podnicu u srednji položaj.
Sastoji se od tri dijela koji se sklapaju
jedan preko drugog.
Postavljanje:
)
prekrivač prtljage primite s obje ruke
i postavite ga na njegov nosač,
)
razvucite ga do stupova prtljažnika,
)
zakvačite dvije uzice,
)
po potrebi, pritisnite odozgo prekri-
vač prtljage, na lijevoj i desnoj strani,
kako bi se uglavila pričvršćenja.
