PEUGEOT 3008 2013.5. Betriebsanleitungen (in German)

.Kurzbeschreibung
9

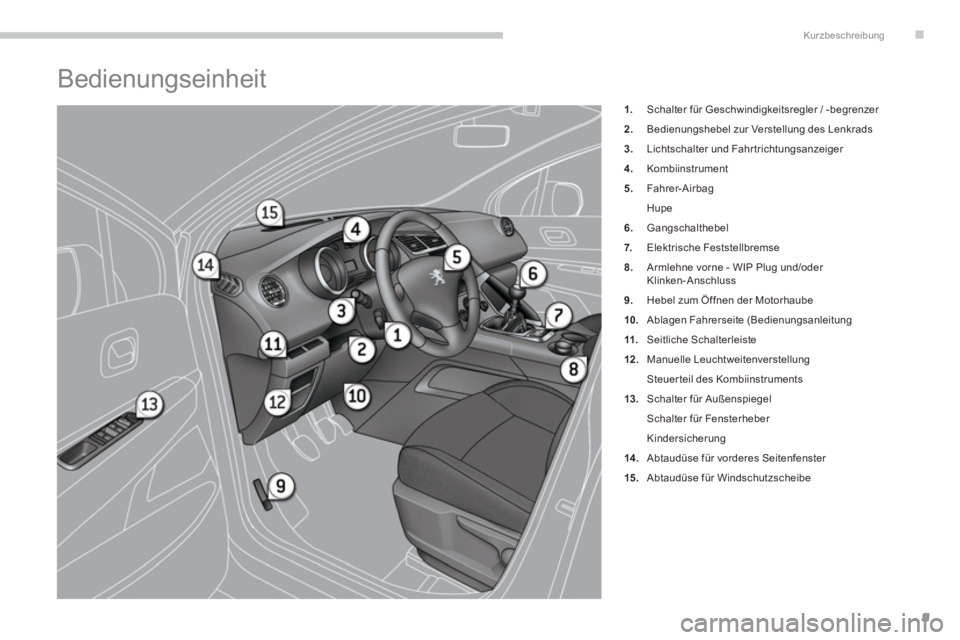

Bedienungseinheit



1.
Schalter für Geschwindigkeitsregler / -begrenzer

2.
Bedienungshebel zur Verstellung des Lenkrads

3.
Lichtschalter und Fahrtrichtungsanzeiger

4.
Kombiinstrument

5.
Fahrer-Airbag
Hupe

6.
Gangschalthebel

7.
Elektrische Feststellbremse

8.
Armlehne vorne - WIP Plug und/oder
Klinken-Anschluss

9.
Hebel zum Öffnen der Motorhaube

10.
Ablagen Fahrerseite (Bedienungsanleitung

11.
Seitliche Schalterleiste

12 .
Manuelle Leuchtweitenverstellung
Steuerteil des Kombiinstruments

13.
Schalter für Außenspiegel
Schalter für Fensterheber
Kindersicherung

14 .
Abtaudüse für vorderes Seitenfenster

15.
Abtaudüse für Windschutzscheibe

Kurzbeschreibung
10

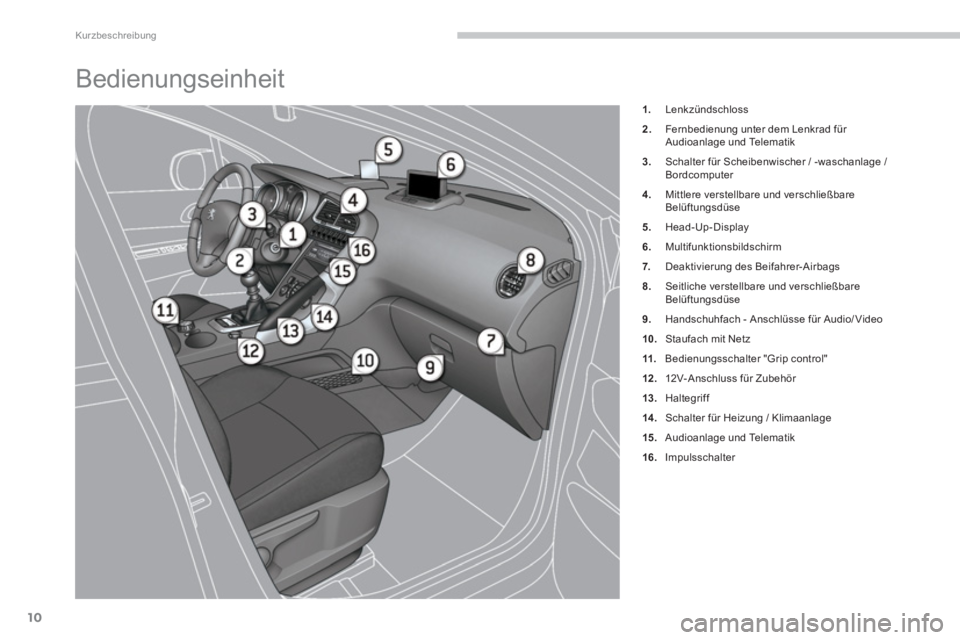

Bedienungseinheit


1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad für
Audioanlage und Telematik

3.
Schalter für Scheibenwischer / -waschanlage /
Bordcomputer

4.
Mittlere verstellbare und verschließbare
Belüftungsdüse

5.
Head-Up-Display

6.
Multifunktionsbildschirm

7.
Deaktivierung des Beifahrer-Airbags

8.
Seitliche verstellbare und verschließbare
Belüftungsdüse

9.
Handschuhfach - Anschlüsse für Audio/ Video

10.
Staufach mit Netz

11.
Bedienungsschalter "Grip control"

12 .
12V-Anschluss für Zubehör

13.
Haltegriff

14 .
Schalter für Heizung / Klimaanlage

15.
Audioanlage und Telematik

16.
Impulsschalter

.
65
66
Kurzbeschreibung
11

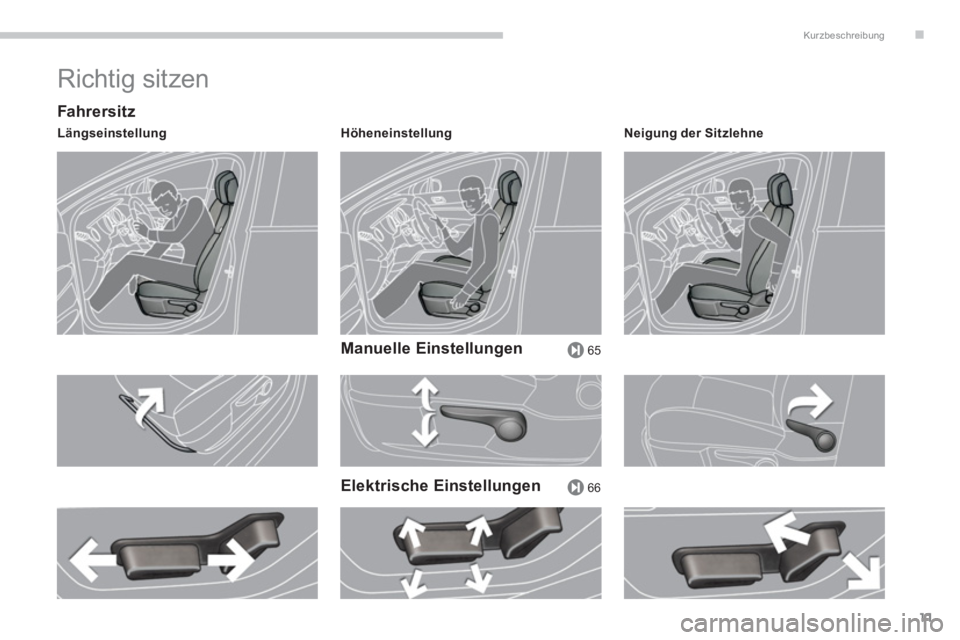

Richtig sitzen


Fahrersit z


Längseinstellung
Höheneinstellung



Manuelle Einstellungen

Elektrische Einstellungen


Neigung der Sitzlehne

67, 68
74
69
11 3
Kurzbeschreibung
12

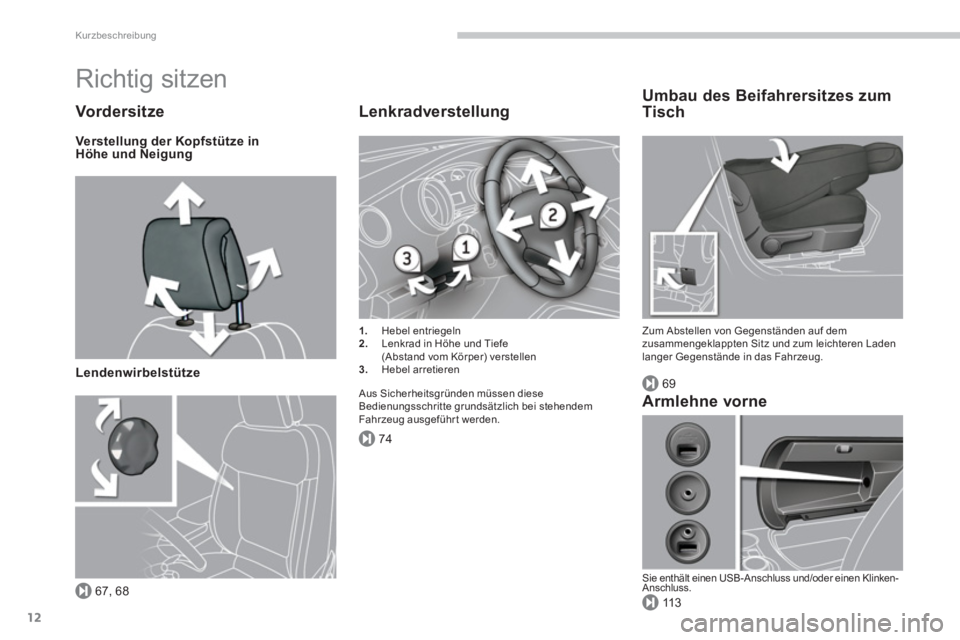

Richtig sitzen


Vord er si t ze


Verstellung der Kopfstütze in
Höhe und Neigung

Lendenwirbelstütze



Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe
(Abstand vom Körper) verstellen

3.
Hebel arretieren
Aus Sicherheitsgründen müssen diese
Bedienungsschritte grundsätzlich bei stehendem
Fahrzeug ausgeführt werden.


Umbau des Beifahrersitzes zum
Tisch
Zum Abstellen von Gegenständen auf dem
zusammengeklappten Sitz und zum leichteren Laden
langer Gegenstände in das Fahrzeug.


Armlehne vorne

Sie enthält einen USB -Anschluss und/oder einen Klinken-
Anschluss.

.
72
73
73147
Kurzbeschreibung
13

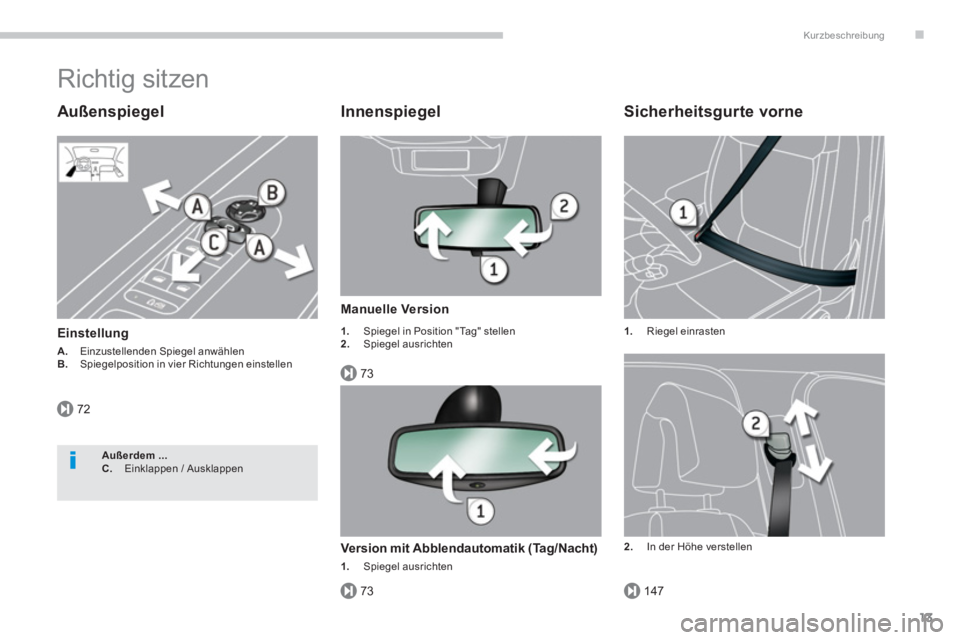

Richtig sitzen


Außenspiegel


Einstellung


A.
Einzustellenden Spiegel anwählen

B.
Spiegelposition in vier Richtungen einstellen


Innenspiegel


Manuelle Version



1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten


Version mit Abblendautomatik (Tag/Nacht)



1.
Spiegel ausrichten




Sicherheitsgurte vorne



1.
Riegel einrasten

2.
In der Höhe verstellen

Außerdem
...


C.
Einklappen /
Ausklappen

95
139
103
104
Kurzbeschreibung
14

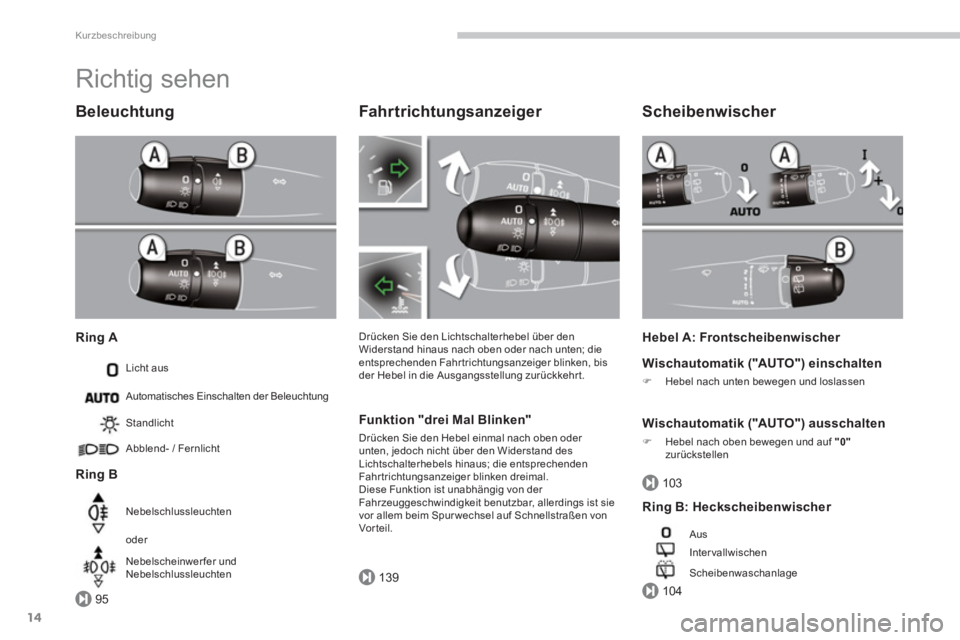

Richtig sehen


Beleuchtung


Ring A

Licht aus


Ring B


Standlicht
Abblend- / Fernlicht
Nebelschlussleuchten
oder
Nebelscheinwerfer und
Nebelschlussleuchten
Automatisches Einschalten der Beleuchtung


Fahrtrichtungsanzeiger

Drücken Sie den Lichtschalterhebel über den
Widerstand hinaus nach oben oder nach unten; die
entsprechenden Fahrtrichtungsanzeiger blinken, bis
der Hebel in die Ausgangsstellung zurückkehr t.

Funktion "drei Mal Blinken"

Drücken Sie den Hebel einmal nach oben oder
unten, jedoch nicht über den Widerstand des
Lichtschalterhebels hinaus; die entsprechenden
Fahrtrichtungsanzeiger blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar, allerdings ist sie
vor allem beim Spur wechsel auf Schnellstraßen von
Vor teil.



Scheibenwischer


Hebel A: Frontscheibenwischer

Wischautomatik ("AUTO") einschalten



)
Hebel nach unten bewegen und loslassen



Wischautomatik ("AUTO") ausschalten



)
Hebel nach oben bewegen und auf "0"

zurückstellen



Ring B: Heckscheibenwischer

Aus
Intervallwischen
Scheibenwaschanlage

.Kurzbeschreibung
15

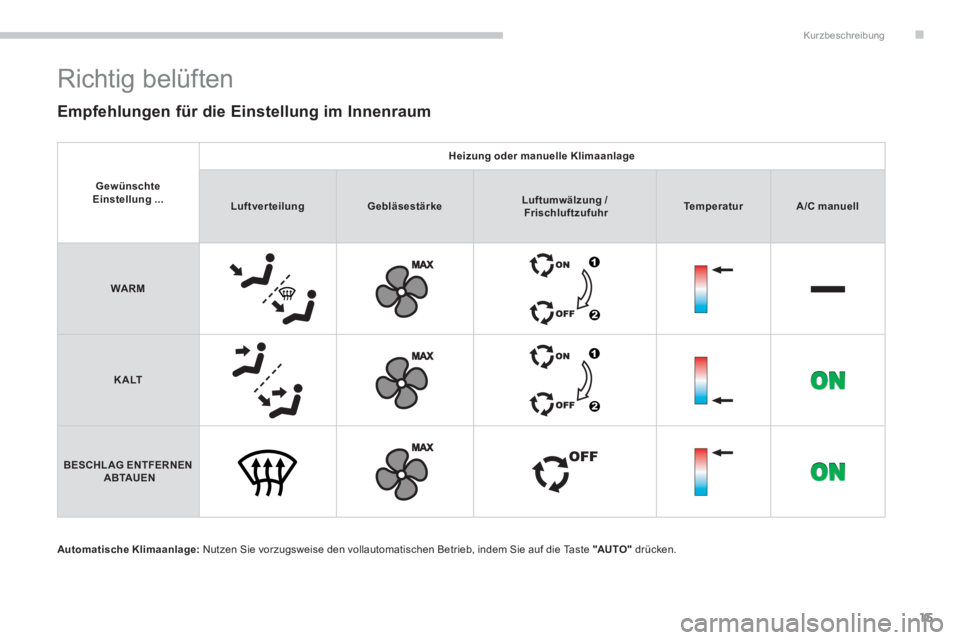

Richtig belüften


Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"
drücken.


Empfehlungen für die Einstellung im Innenraum



Gewünschte
Einstellung ...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung /

Frischluf t zufuhr



Te m p e r a t u r



A /C manuell




WARM







KALT






BESCHLAG ENTFERNEN



ABTAUEN

27
29
186
143
81
189
183
161
139
163
86
Kurzbeschreibung
16

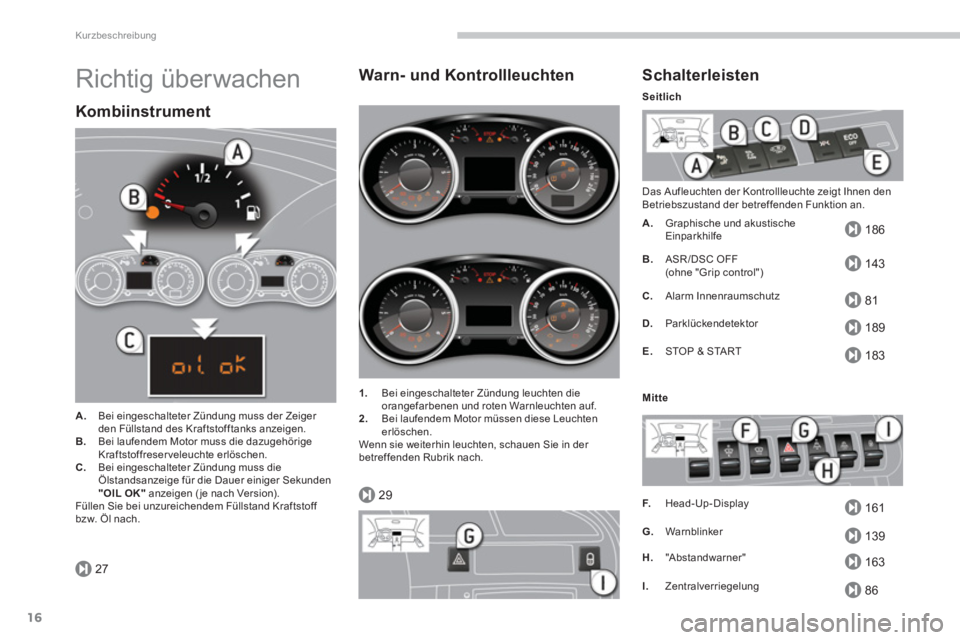

Richtig überwachen


Kombiinstrument



A.
Bei eingeschalteter Zündung muss der Zeiger
den Füllstand des Kraftstofftanks anzeigen.

B.
Bei laufendem Motor muss die dazugehörige
Kraftstoffreserveleuchte erlöschen.

C.
Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger Sekunden
"OIL OK"
anzeigen ( je nach Version).
Füllen Sie bei unzureichendem Füllstand Kraftstoff
bzw. Öl nach.


Warn- und Kontrollleuchten



1.
Bei eingeschalteter Zündung leuchten die
orangefarbenen und roten Warnleuchten auf.

2.
Bei laufendem Motor müssen diese Leuchten
erlöschen.
Wenn sie weiterhin leuchten, schauen Sie in der
betreffenden Rubrik nach.


Schalterleisten

Das Aufleuchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.


A.
Graphische und akustische
Einparkhilfe

B.
ASR /DSC OFF
(ohne "Grip control")

C.
Alarm Innenraumschutz

D.
Parklückendetektor

E.
STOP & START

F.
Head-Up-Display

G.
Warnblinker

H.
"A bstandwar ner "
Seitlich


Mitte


I.
Zentralverriegelung

.
151
148
138
Kurzbeschreibung
17

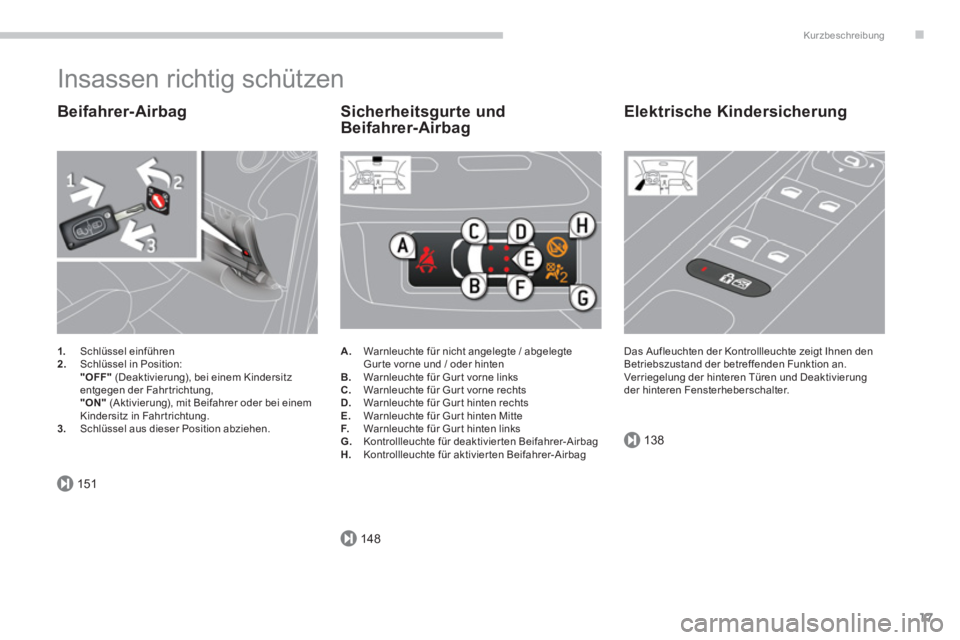

Insassen richtig schützen


Beifahrer-Airbag



1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Deaktivierung), bei einem Kindersitz
entgegen der Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer oder bei einem
Kindersitz in Fahrtrichtung.

3.
Schlüssel aus dieser Position abziehen.



Sicherheitsgurte und
Beifahrer-Airbag


A.
Warnleuchte für nicht angelegte / abgelegte
Gur te vorne und / oder hinten

B.
Warnleuchte für Gur t vorne links

C.
Warnleuchte für Gur t vorne rechts

D.
Warnleuchte für Gur t hinten rechts

E.
Warnleuchte für Gur t hinten Mitte

F.
Warnleuchte für Gur t hinten links

G.
Kontrollleuchte für deaktivier ten Beifahrer-Airbag

H.
Kontrollleuchte für aktivier ten Beifahrer-Airbag



Elektrische Kindersicherung

Das Aufleuchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.
Verriegelung der hinteren Türen und Deaktivierung
der hinteren Fensterheberschalter.

123
Kurzbeschreibung
18

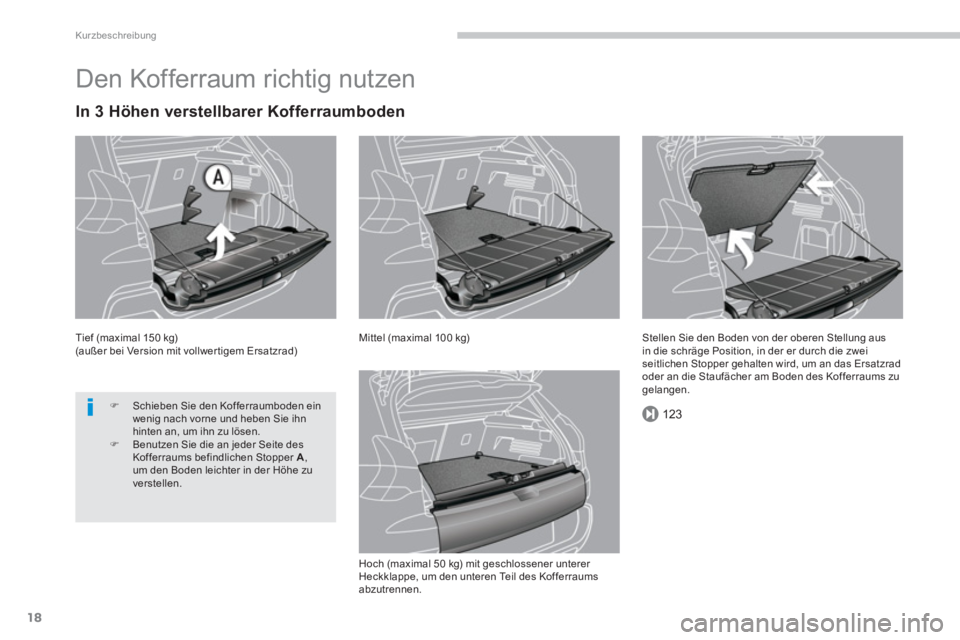

Den Kofferraum richtig nutzen


In 3 Höhen verstellbarer Kofferraumboden

Tief (maximal 150 kg)
(außer bei Version mit vollwer tigem Ersatzrad) Mittel (maximal 100 kg)
Hoch (maximal 50 kg) mit geschlossener unterer
Heckklappe, um den unteren Teil des Kofferraums
abzutrennen. Stellen Sie den Boden von der oberen Stellung aus
in die schräge Position, in der er durch die zwei
seitlichen Stopper gehalten wird, um an das Ersatzrad
oder an die Staufächer am Boden des Kofferraums zu
gelangen.


)
Schieben Sie den Kofferraumboden ein
wenig nach vorne und heben Sie ihn
hinten an, um ihn zu lösen.

)
Benutzen Sie die an jeder Seite des
Kofferraums befindlichen Stopper A
,
um den Boden leichter in der Höhe zu
verstellen.
