Page 41 of 388
1

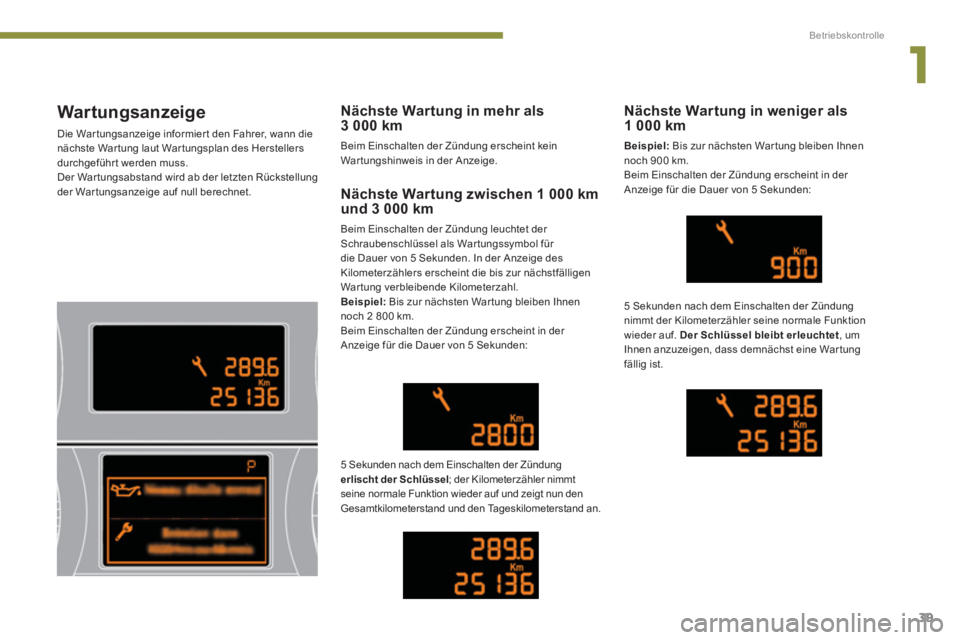

Betriebskontrolle
39
War tungsanzeige
Die War tungsanzeige informier t den Fahrer, wann die
nächste War tung laut War tungsplan des Herstellers
durchgeführ t werden muss.
Der War tungsabstand wird ab der letzten Rückstellung
der War tungsanzeige auf null berechnet.
Nächste Wartung zwischen 1 000 km
und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als War tungssymbol für
die Dauer von 5 Sekunden. In der Anzeige des
Kilometerzählers erscheint die bis zur nächstfälligen
Wartung verbleibende Kilometerzahl.
Beispiel:
Bis zur nächsten War tung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel
; der Kilometerzähler nimmt
seine normale Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tageskilometerstand an.
Nächste Wartung in weniger als
1 000 km
Beispiel:
Bis zur nächsten War tung bleiben Ihnen
noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt erleuchtet
, um
Ihnen anzuzeigen, dass demnächst eine War tung
fällig ist.
Nächste Wartung in mehr als
3 000 km
Beim Einschalten der Zündung erscheint kein
War tungshinweis in der Anzeige.
Page 42 of 388
Betriebskontrolle
40
Rückstellung der Wartungsanzeige
auf null
Nach jeder War tung muss die War tungsanzeige auf
null zurückgestellt werden.
Gehen Sie dazu vor wie folgt:
)
schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf des
Tageskilometerzählers und halten Sie ihn
gedrückt,
)
schalten Sie die Zündung ein; die Anzeige des
Kilometerzählers beginnt rückwär ts zu zählen,
)
wenn in der Anzeige "=0"
erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
Wartung überfällig
Bei jedem Einschalten der Zündung blinkt der
Schlüssel
für die Dauer von 5 Sekunden, um Ihnen
anzuzeigen, dass die War tung möglichst schnell
durchgeführ t werden muss.
Beispiel:
Sie haben die fällige War tung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt weiterhin
erleuchtet
.
Abruf des Wartungshinweises
Sie können den War tungshinweis jederzeit abrufen.
)
Drücken Sie auf den Knopf zur Rückstellung des
Tageskilometerzählers.
Der War tungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
Wenn Sie danach die Batterie abklemmen
möchten, verriegeln Sie das Fahrzeug und
war ten Sie mindestens fünf Minuten, damit
die Rückstellung auf null registrier t wird.
Page 43 of 388
1

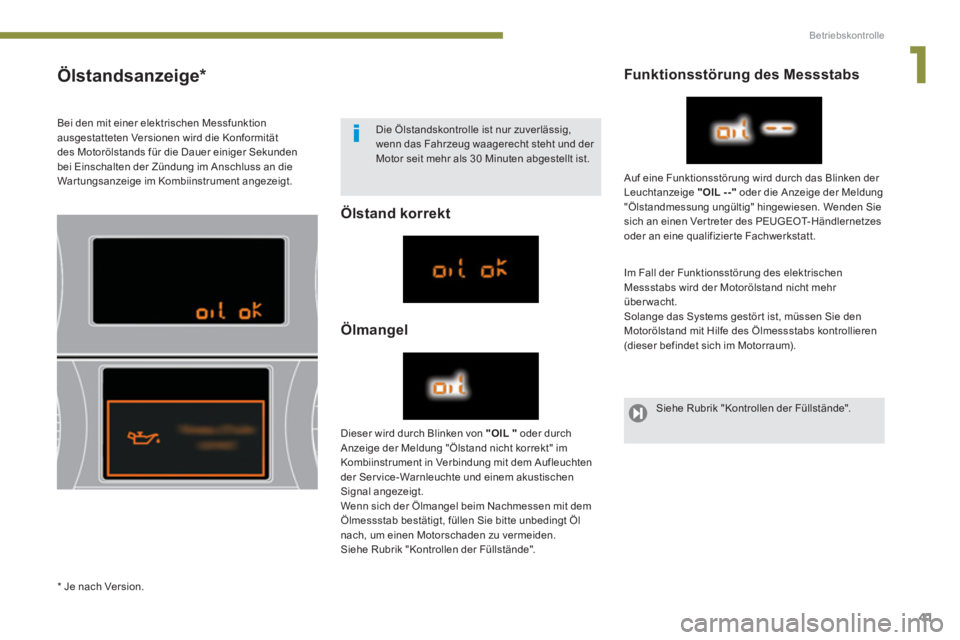

Betriebskontrolle
41
Ölstandsanzeige
*
Ölstand korrekt
Ölmangel
Funktionsstörung des Messstabs
Im Fall der Funktionsstörung des elektrischen
Messstabs wird der Motorölstand nicht mehr
überwacht.
Solange das Systems gestör t ist, müssen Sie den
Motorölstand mit Hilfe des Ölmessstabs kontrollieren
(dieser befindet sich im Motorraum).
Dieser wird durch Blinken von "OIL
"
oder durch
Anzeige der Meldung "Ölstand nicht korrekt" im
Kombiinstrument in Verbindung mit dem Aufleuchten
der Ser vice-Warnleuchte und einem akustischen
Signal angezeigt.
Wenn sich der Ölmangel beim Nachmessen mit dem
Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu vermeiden.
Siehe Rubrik "Kontrollen der Füllstände". Auf eine Funktionsstörung wird durch das Blinken der
Leuchtanzeige "OIL --"
oder die Anzeige der Meldung
"Ölstandmessung ungültig" hingewiesen. Wenden Sie
sich an einen Ver treter des PEUGEOT-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Bei den mit einer elektrischen Messfunktion
ausgestatteten Versionen wird die Konformität
des Motorölstands für die Dauer einiger Sekunden
bei Einschalten der Zündung im Anschluss an die
Wartungsanzeige im Kombiinstrument angezeigt.
Die Ölstandskontrolle ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht und der
Motor seit mehr als 30 Minuten abgestellt ist.
*
Je nach Version
. Siehe Rubrik "Kontrollen der Füllstände".
Page 44 of 388

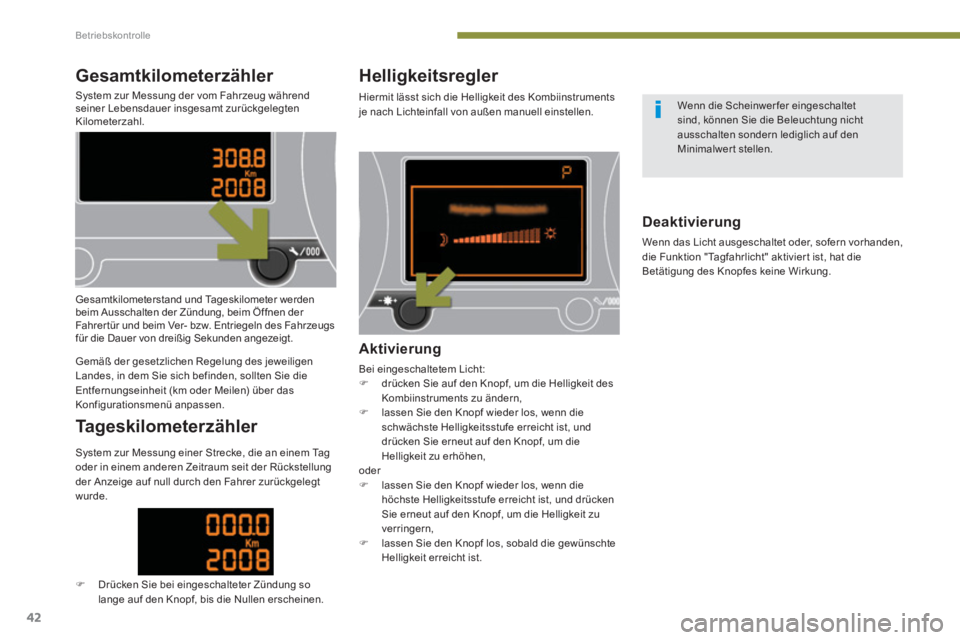

Betriebskontrolle
42
Gesamtkilometerzähler
System zur Messung der vom Fahrzeug während
seiner Lebensdauer insgesamt zurückgelegten
Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit des Kombiinstruments
je nach Lichteinfall von außen manuell einstellen.
Gesamtkilometerstand und Tageskilometer werden
beim Ausschalten der Zündung, beim Öffnen der
Fahrer tür und beim Ver- bzw. Entriegeln des Fahrzeugs
für die Dauer von dreißig Sekunden angezeigt.
Gemäß der gesetzlichen Regelung des jeweiligen
Landes, in dem Sie sich befinden, sollten Sie die
Entfernungseinheit (km oder Meilen) über das
Konfigurationsmenü anpassen.
Tageskilometerzähler
Aktivierung
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die Helligkeit des
Kombiinstruments zu ändern,
)
lassen Sie den Knopf wieder los, wenn die
schwächste Helligkeitsstufe erreicht ist, und
drücken Sie erneut auf den Knopf, um die
Helligkeit zu erhöhen,
oder
)
lassen Sie den Knopf wieder los, wenn die
höchste Helligkeitsstufe erreicht ist, und drücken
Sie erneut auf den Knopf, um die Helligkeit zu
verringern,
)
lassen Sie den Knopf los, sobald die gewünschte
Helligkeit erreicht ist.
Deaktivierung
Wenn das Licht ausgeschaltet oder, sofern vorhanden,
die Funktion "Tagfahrlicht" aktivier t ist, hat die
Betätigung des Knopfes keine Wirkung.
System zur Messung einer Strecke, die an einem Tag
oder in einem anderen Zeitraum seit der Rückstellung
der Anzeige auf null durch den Fahrer zurückgelegt
wurde.
)
Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Wenn die Scheinwer fer eingeschaltet
sind, können Sie die Beleuchtung nicht
ausschalten sondern lediglich auf den
Minimalwer t stellen.
Page 45 of 388
2
Multifunktions-Bildschirme
43
Dieser Bildschirm liefer t folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisgefahr blinkt die
Te m p e r a t u r a n z e i g e) ,
- Anzeige der Warnmeldungen,
- Bordcomputer (siehe Ende der Rubrik).
Warnmeldungen (z.B. "Abgasanlage defekt") oder
Informationen (z.B. "Kofferraum offen") werden
gegebenenfalls vorübergehend angezeigt. Einige
können durch Druck auf die Taste "ESC"
gelöscht
werden.

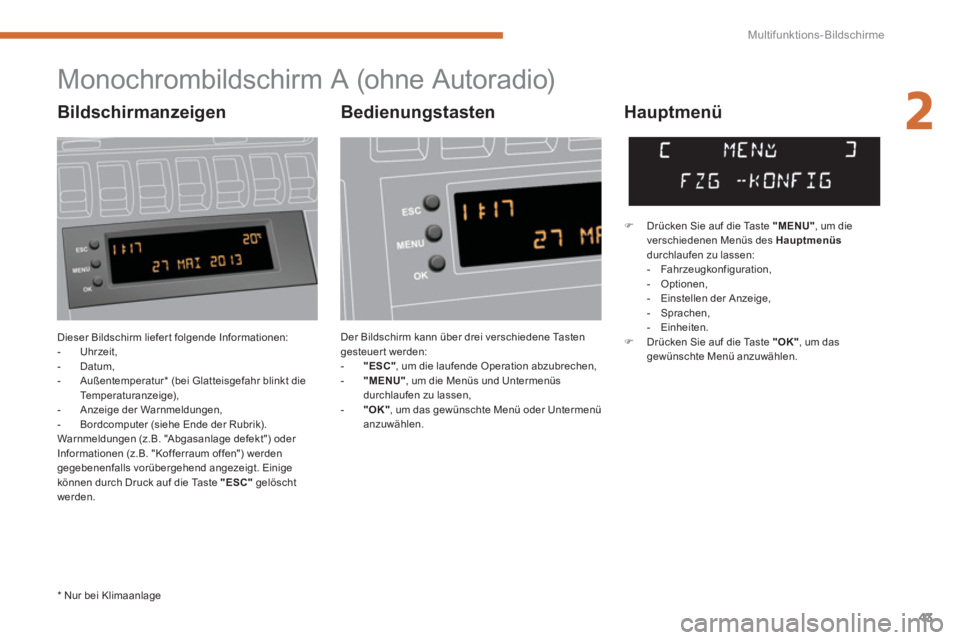

Monochrombildschirm A (ohne Autoradio)
Bedienungstasten
Hauptmenü
Der Bildschirm kann über drei verschiedene Tasten
gesteuer t werden:
- "ESC"
, um die laufende Operation abzubrechen,
- "MENU"
, um die Menüs und Untermenüs
durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü oder Untermenü
anzuwählen.
)
Drücken Sie auf die Taste "MENU"
, um die
verschiedenen Menüs des Hauptmenüs
durchlaufen zu lassen:
- Fahrzeugkonfiguration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um das
gewünschte Menü anzuwählen.
*
Nur bei Klimaanlage
Bildschirmanzeigen
Page 46 of 388

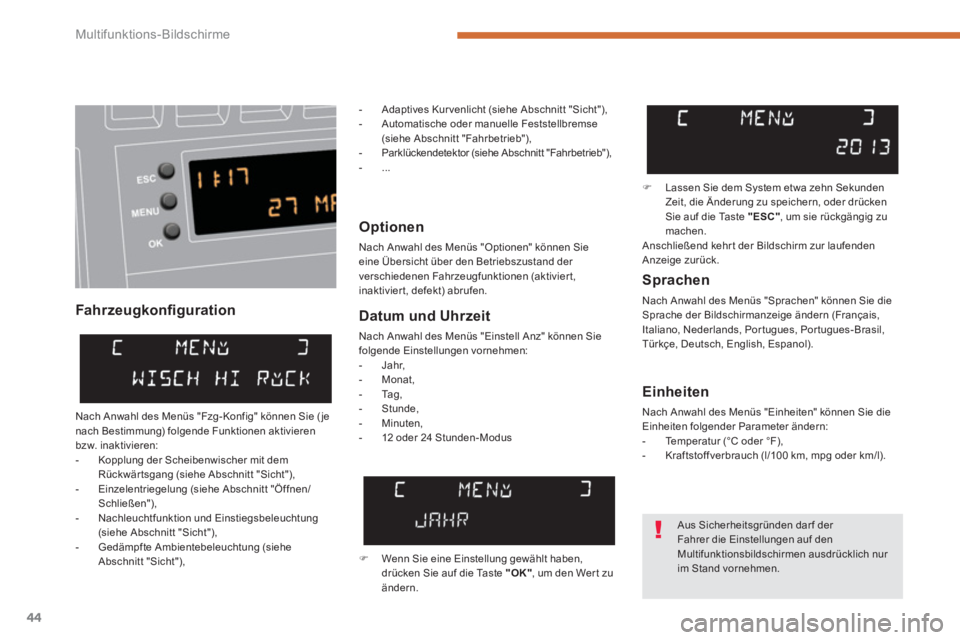

Multifunktions-Bildschirme
44
Fahrzeugkonfi guration
Optionen
Nach Anwahl des Menüs "Optionen" können Sie
eine Übersicht über den Betriebszustand der
verschiedenen Fahrzeugfunktionen (aktivier t,
inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen" können Sie die
Sprache der Bildschirmanzeige ändern (Français,
Italiano, Nederlands, Por tugues, Por tugues- Brasil,
Türkçe, Deutsch, English, Espanol).
Datum und Uhrzeit
Nach Anwahl des Menüs "Einstell Anz" können Sie
folgende Einstellungen vornehmen:
- Jahr,
- Monat,
- Ta g ,
- Stunde,
- Minuten,
- 12 oder 24 Stunden- Modus
Einheiten
Nach Anwahl des Menüs "Einheiten" können Sie die
Einheiten folgender Parameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg oder km/l).
)
Wenn Sie eine Einstellung gewählt haben,
drücken Sie auf die Taste "OK"
, um den Wer t zu
ändern.
)
Lassen Sie dem System etwa zehn Sekunden
Zeit, die Änderung zu speichern, oder drücken
Sie auf die Taste "ESC"
, um sie rückgängig zu
machen.
Anschließend kehr t der Bildschirm zur laufenden
Anzeige zurück.
Nach Anwahl des Menüs "Fzg- Konfig" können Sie ( je
nach Bestimmung) folgende Funktionen aktivieren
bzw. inaktivieren:
- Kopplung der Scheibenwischer mit dem
Rückwär tsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/
Schließen"),
- Nachleuchtfunktion und Einstiegsbeleuchtung
(siehe Abschnitt "Sicht"),
- Gedämpfte Ambientebeleuchtung (siehe
Abschnitt "Sicht"),
Aus Sicherheitsgründen dar f der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen ausdrücklich nur
im Stand vornehmen.
- Adaptives Kur venlicht (siehe Abschnitt "Sicht"),
- Automatische oder manuelle Feststellbremse
(siehe Abschnitt "Fahrbetrieb"),
- Parklückendetektor (siehe Abschnitt "Fahrbetrieb"),
- ...
Page 47 of 388
2

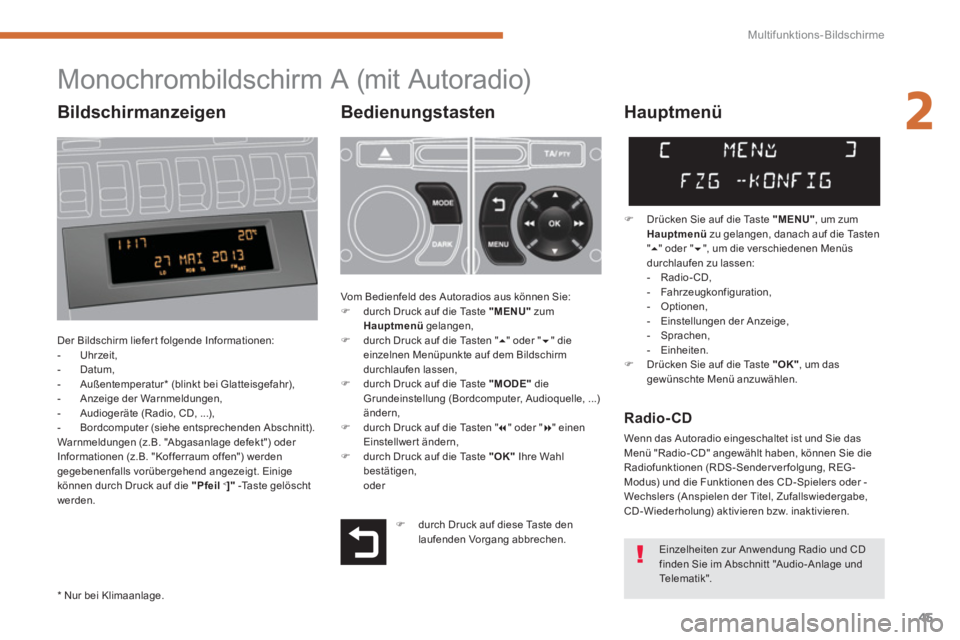

Multifunktions-Bildschirme
45
Monochrombildschirm A (mit Autoradio)
Bedienungstasten
Der Bildschirm liefer t folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteisgefahr),
- Anzeige der Warnmeldungen,
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe entsprechenden Abschnitt).
Warnmeldungen (z.B. "Abgasanlage defekt") oder
Informationen (z.B. "Kofferraum offen") werden
gegebenenfalls vorübergehend angezeigt. Einige
können durch Druck auf die "Pfeil
<
]"
-Taste gelöscht
werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
, um zum
Hauptmenü
zu gelangen, danach auf die Tasten
"
" oder "
", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfiguration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um das
gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus können Sie:
)
durch Druck auf die Taste "MENU"
zum
Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder "
" die
einzelnen Menüpunkte auf dem Bildschirm
durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die
Grundeinstellung (Bordcomputer, Audioquelle, ...)
ändern,
)
durch Druck auf die Tasten "
" oder "
" einen
Einstellwer t ändern,
)
durch Druck auf die Taste "OK"
Ihre Wahl
bestätigen,
oder
Radio-CD
Wenn das Autoradio eingeschaltet ist und Sie das
Menü "Radio- CD" angewählt haben, können Sie die
Radiofunktionen (RDS-Senderverfolgung, REG-
Modus) und die Funktionen des CD -Spielers oder -
Wechslers (Anspielen der Titel, Zufallswiedergabe,
CD -Wiederholung) aktivieren bzw. inaktivieren.
*
Nur bei Klimaanlage
.
)
durch Druck auf diese Taste den
laufenden Vorgang abbrechen.
Einzelheiten zur Anwendung Radio und CD
finden Sie im Abschnitt "Audio-Anlage und
Te l e m a t i k ".
Bildschirmanzeigen
Page 48 of 388
Multifunktions-Bildschirme

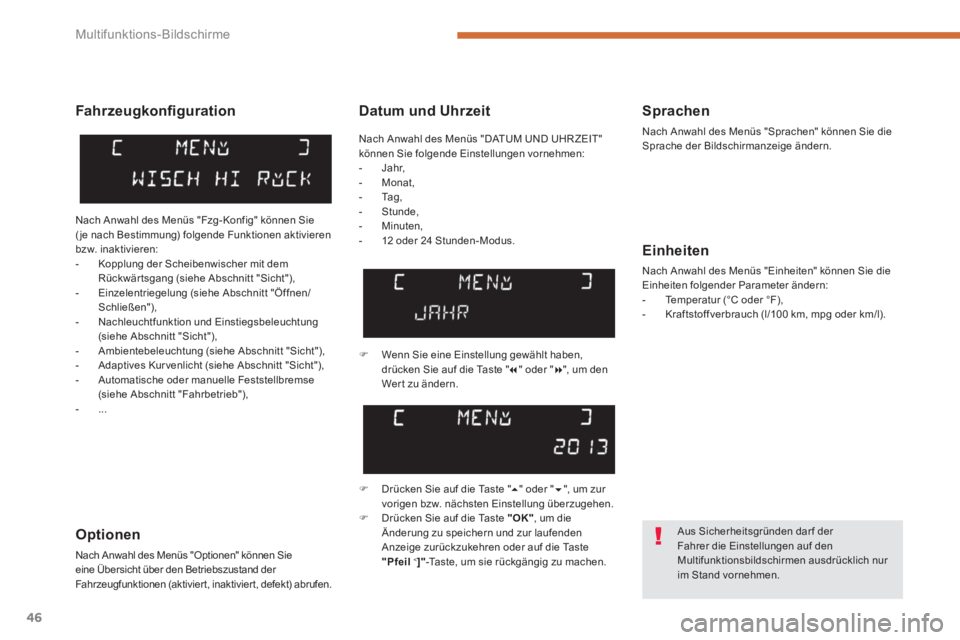

46
Datum und Uhrzeit
Sprachen
Nach Anwahl des Menüs "Sprachen" können Sie die
Sprache der Bildschirmanzeige ändern.
Einheiten
Nach Anwahl des Menüs "Einheiten" können Sie die
Einheiten folgender Parameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg oder km/l).
)
Wenn Sie eine Einstellung gewählt haben,
drücken Sie auf die Taste "
" oder "
", um den
Wer t zu ändern.
)
Drücken Sie auf die Taste "
" oder "
", um zur
vorigen bzw. nächsten Einstellung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um die
Änderung zu speichern und zur laufenden
Anzeige zurückzukehren oder auf die Taste
"Pfeil
<
]"
-Taste, um sie rückgängig zu machen.
Fahrzeugkonfi guration
Nach Anwahl des Menüs "Fzg- Konfig" können Sie
( je nach Bestimmung) folgende Funktionen aktivieren
bzw. inaktivieren:
- Kopplung der Scheibenwischer mit dem
Rückwär tsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/
Schließen"),
- Nachleuchtfunktion und Einstiegsbeleuchtung
(siehe Abschnitt "Sicht"),
- Ambientebeleuchtung (siehe Abschnitt "Sicht"),
- Adaptives Kur venlicht (siehe Abschnitt "Sicht"),
- Automatische oder manuelle Feststellbremse
(siehe Abschnitt "Fahrbetrieb"),
- ...
Optionen
Nach Anwahl des Menüs "Optionen" können Sie
eine Übersicht über den Betriebszustand der
Fahrzeugfunktionen (aktiviert, inaktiviert, defekt) abrufen.
Aus Sicherheitsgründen dar f der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen ausdrücklich nur
im Stand vornehmen.
Nach Anwahl des Menüs "DATUM UND UHR ZEIT"
können Sie folgende Einstellungen vornehmen:
- Jahr,
- Monat,
- Ta g ,
- Stunde,
- Minuten,
- 12 oder 24 Stunden- Modus.
Page 49 of 388
2

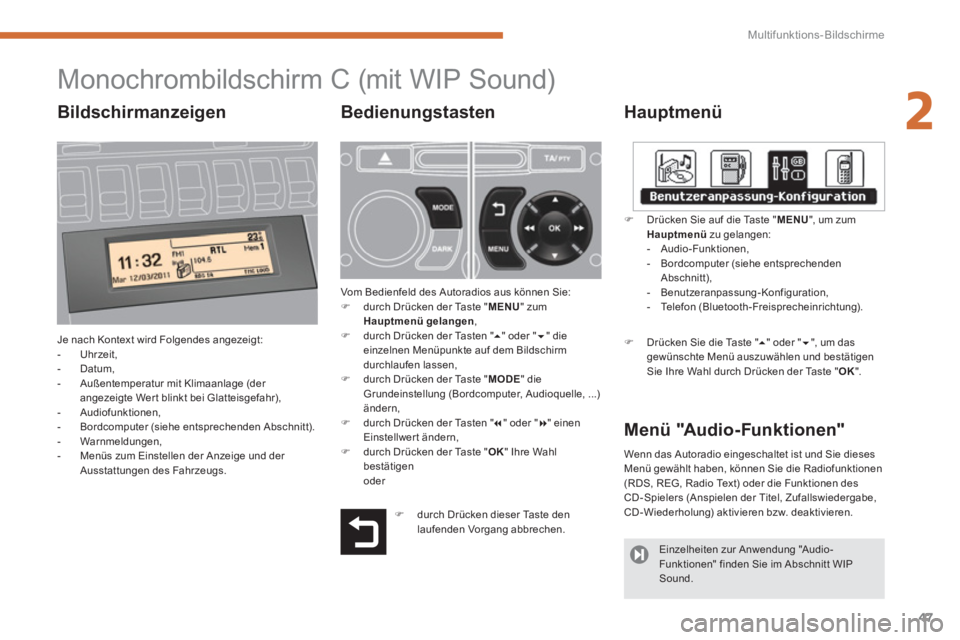

Multifunktions-Bildschirme
47
Monochrombildschirm C (mit WIP Sound)
Hauptmenü
Je nach Kontext wird Folgendes angezeigt:
- Uhrzeit,
- Datum,
- Außentemperatur mit Klimaanlage (der
angezeigte Wert blinkt bei Glatteisgefahr),
- Audiofunktionen,
- Bordcomputer (siehe entsprechenden Abschnitt).
- Warnmeldungen,
- Menüs zum Einstellen der Anzeige und der
Ausstattungen des Fahrzeugs.
Menü "Audio-Funktionen"
Bedienungstasten
Vom Bedienfeld des Autoradios aus können Sie:
)
durch Drücken der Taste " MENU
" zum
Hauptmenü gelangen
,
)
durch Drücken der Tasten "
" oder "
" die
einzelnen Menüpunkte auf dem Bildschirm
durchlaufen lassen,
)
durch Drücken der Taste " MODE
" die
Grundeinstellung (Bordcomputer, Audioquelle, ...)
ändern,
)
durch Drücken der Tasten "
" oder "
" einen
Einstellwer t ändern,
)
durch Drücken der Taste " OK
" Ihre Wahl
bestätigen
oder
)
Drücken Sie auf die Taste " MENU
", um zum
Hauptmenü
zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe entsprechenden
Abschnitt),
- Benutzeranpassung-Konfiguration,
- Telefon (Bluetooth-Freisprecheinrichtung).
)
Drücken Sie die Taste "
" oder "
", um das
gewünschte Menü auszuwählen und bestätigen
Sie Ihre Wahl durch Drücken der Taste " OK
".
Wenn das Autoradio eingeschaltet ist und Sie dieses
Menü gewählt haben, können Sie die Radiofunktionen
(RDS, REG, Radio Text) oder die Funktionen des
CD -Spielers (Anspielen der Titel, Zufallswiedergabe,
CD -Wiederholung) aktivieren bzw. deaktivieren.
)
durch Drücken dieser Taste den
laufenden Vorgang abbrechen.
Einzelheiten zur Anwendung "Audio-
Funktionen" finden Sie im Abschnitt WIP
Sound.
Bildschirmanzeigen
Page 50 of 388

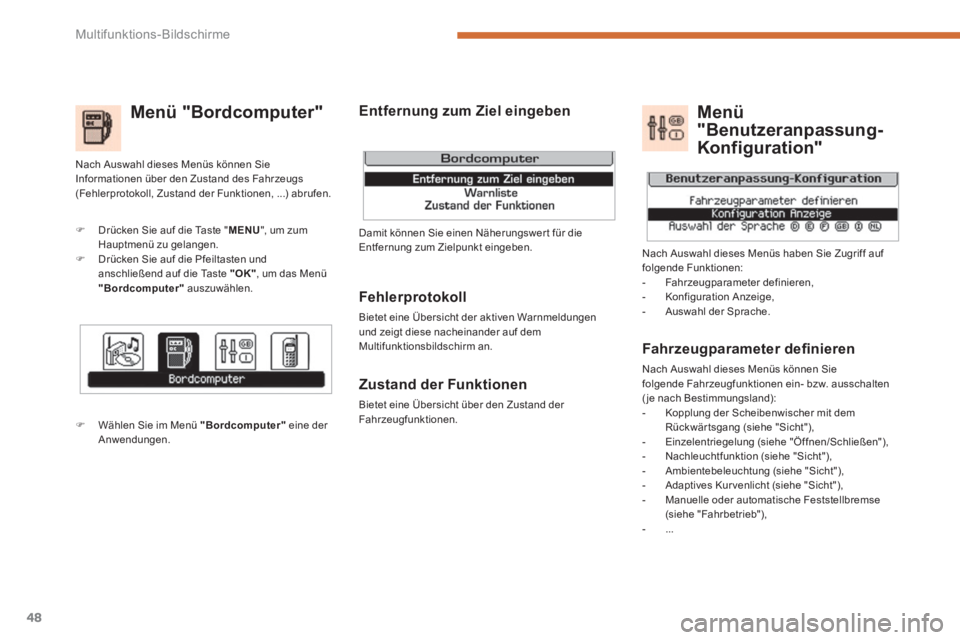

Multifunktions-Bildschirme
48
Menü "Bordcomputer"
)
Drücken Sie auf die Taste " MENU
", um zum
Hauptmenü zu gelangen.
)
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK"
, um das Menü
"Bordcomputer"
auszuwählen.
)
Wählen Sie im Menü "Bordcomputer"
eine der
Anwendungen.
Damit können Sie einen Näherungswer t für die
Entfernung zum Zielpunkt eingeben.
Nach Auswahl dieses Menüs können Sie
Informationen über den Zustand des Fahrzeugs
(Fehlerprotokoll, Zustand der Funktionen, ...) abrufen.
Fahrzeugparameter defi nieren
Nach Auswahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw. ausschalten
(je nach Bestimmungsland):
- Kopplung der Scheibenwischer mit dem
Rückwär tsgang (siehe "Sicht"),
- Einzelentriegelung (siehe "Öffnen/Schließen"),
- Nachleuchtfunktion (siehe "Sicht"),
- Ambientebeleuchtung (siehe "Sicht"),
- Adaptives Kur venlicht (siehe "Sicht"),
- Manuelle oder automatische Feststellbremse
(siehe "Fahrbetrieb"),
- ...
Menü
"Benutzeranpassung-
Konfiguration"
Nach Auswahl dieses Menüs haben Sie Zugriff auf
folgende Funktionen:
- Fahrzeugparameter definieren,
- Konfiguration Anzeige,
- Auswahl der Sprache.
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warnmeldungen
und zeigt diese nacheinander auf dem
Multifunktionsbildschirm an.
Zustand der Funktionen
Bietet eine Übersicht über den Zustand der
Fahrzeugfunktionen.
Entfernung zum Ziel eingeben
