PEUGEOT 3008 2013.5. Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF Dimensioni: 42.94 MB

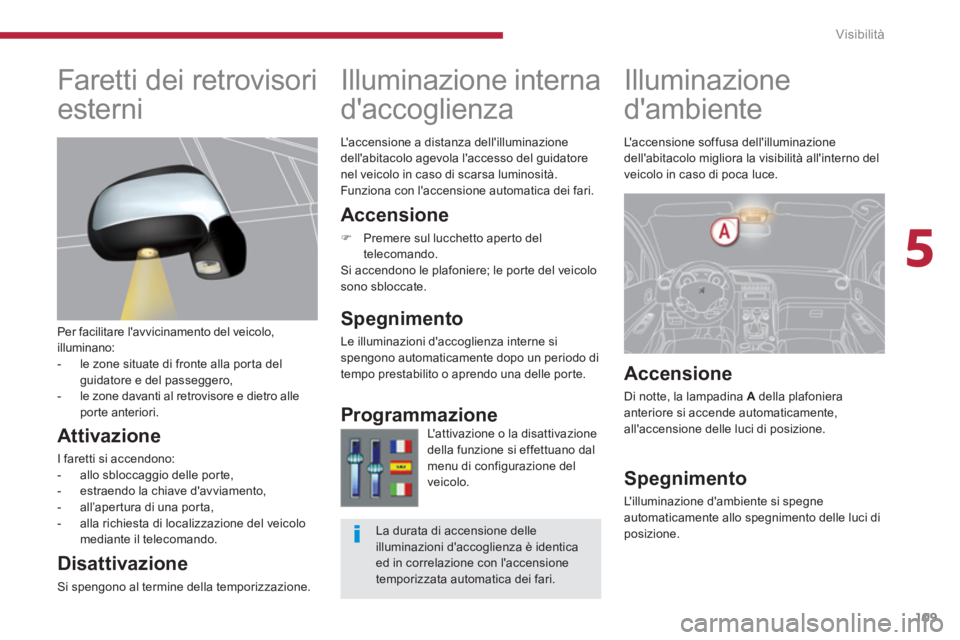

Page 111 of 388
5
Visibilità
109
Illuminazione
d'ambiente
Illuminazione interna
d'accoglienza
Accensione
)
Premere sul lucchetto aperto del
telecomando.
Si accendono le plafoniere; le porte del veicolo
sono sbloccate.
Spegnimento
Le illuminazioni d'accoglienza interne si
spengono automaticamente dopo un periodo di
tempo prestabilito o aprendo una delle porte.
Programmazione
Accensione
Di notte, la lampadina A
della plafoniera
anteriore si accende automaticamente,
all'accensione delle luci di posizione.
Spegnimento
L'illuminazione d'ambiente si spegne
automaticamente allo spegnimento delle luci di
posizione. L'attivazione o la disattivazione
della funzione si effettuano dal
menu di configurazione del
veicolo.
Faretti dei retrovisori
esterni
Per facilitare l'avvicinamento del veicolo,
illuminano:
- le zone situate di fronte alla porta del
guidatore e del passeggero,
- le zone davanti al retrovisore e dietro alle
porte anteriori.
Attivazione
I faretti si accendono:
- allo sbloccaggio delle porte,
- estraendo la chiave d'avviamento,
- all’apertura di una porta,
- alla richiesta di localizzazione del veicolo
mediante il telecomando.
Disattivazione
Si spengono al termine della temporizzazione.
L'accensione soffusa dell'illuminazione
dell'abitacolo migliora la visibilità all'interno del
veicolo in caso di poca luce.
L'accensione a distanza dell'illuminazione
dell'abitacolo agevola l'accesso del guidatore
nel veicolo in caso di scarsa luminosità.
Funziona con l'accensione automatica dei fari.
La durata di accensione delle
illuminazioni d'accoglienza è identica
ed in correlazione con l'accensione
temporizzata automatica dei fari.

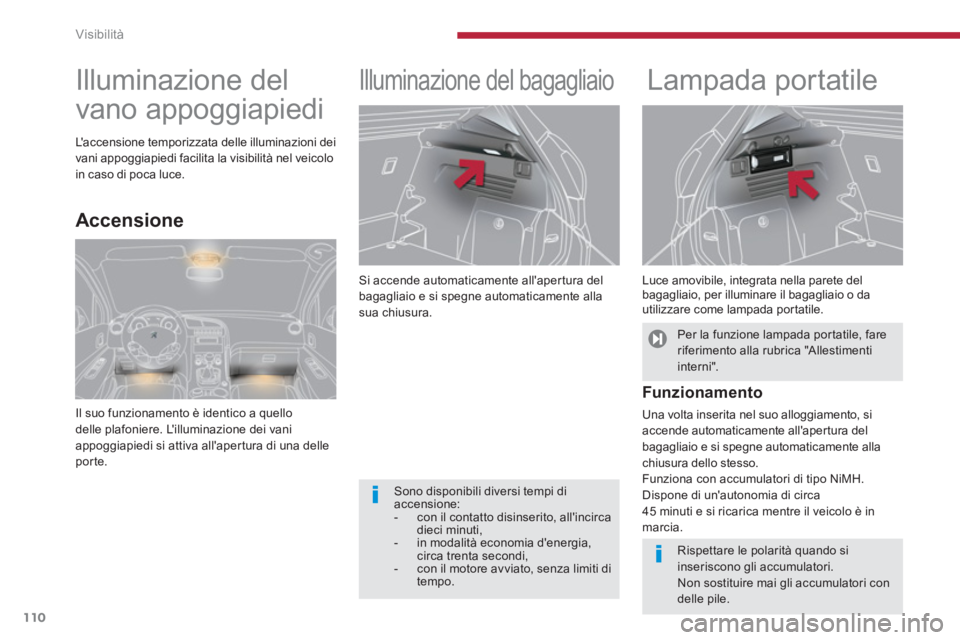

Page 112 of 388
Visibilità
110
Si accende automaticamente all'apertura del
bagagliaio e si spegne automaticamente alla
sua chiusura.
Illuminazione del bagagliaio
Lampada portatile
Luce amovibile, integrata nella parete del
bagagliaio, per illuminare il bagagliaio o da
utilizzare come lampada portatile.
Funzionamento
Una volta inserita nel suo alloggiamento, si
accende automaticamente all'apertura del
bagagliaio e si spegne automaticamente alla
chiusura dello stesso.
Funziona con accumulatori di tipo NiMH.
Dispone di un'autonomia di circa
45 minuti e si ricarica mentre il veicolo è in
marcia.
Illuminazione del
vano appoggiapiedi
Il suo funzionamento è identico a quello
delle plafoniere. L'illuminazione dei vani
appoggiapiedi si attiva all'apertura di una delle
porte. L'accensione temporizzata delle illuminazioni dei
vani appoggiapiedi facilita la visibilità nel veicolo
in caso di poca luce.
Sono disponibili diversi tempi di
accensione:
- con il contatto disinserito, all'incirca
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti di
tempo.
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori con
delle pile.
Per la funzione lampada portatile, fare
riferimento alla rubrica "Allestimenti
interni".
Accensione
Page 113 of 388
6
Allestimenti interni
111

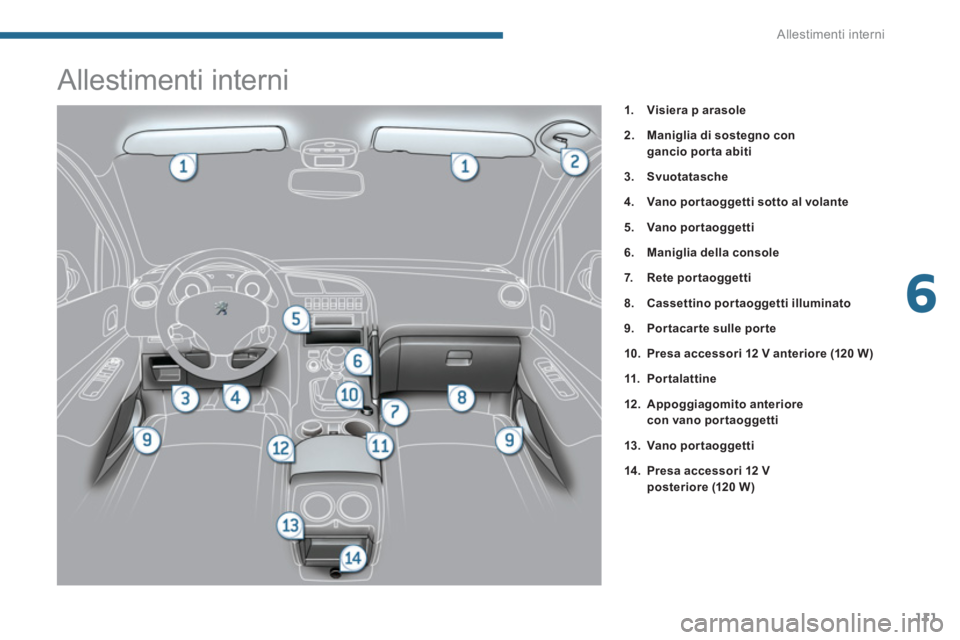

Allestimenti interni
1.
Visiera p
arasole
2.
Maniglia di sostegno con
gancio por ta abiti
3.
Svuotatasche
4.
Vano por taogget ti
sotto al
volante
5.
Vano por taogget ti
6.
Maniglia della console
7.
Rete portaoggetti
8.
Cassettino portaoggetti illuminato
9.
Portacarte sulle porte
10.
Presa accessori 12 V
anteriore
(120 W )
11.
Por talattine
12 .
Appoggiagomito anteriore
con vano por taoggetti
13.
Vano por taogget ti
14 .
Presa accessori 12 V
posteriore (120 W)

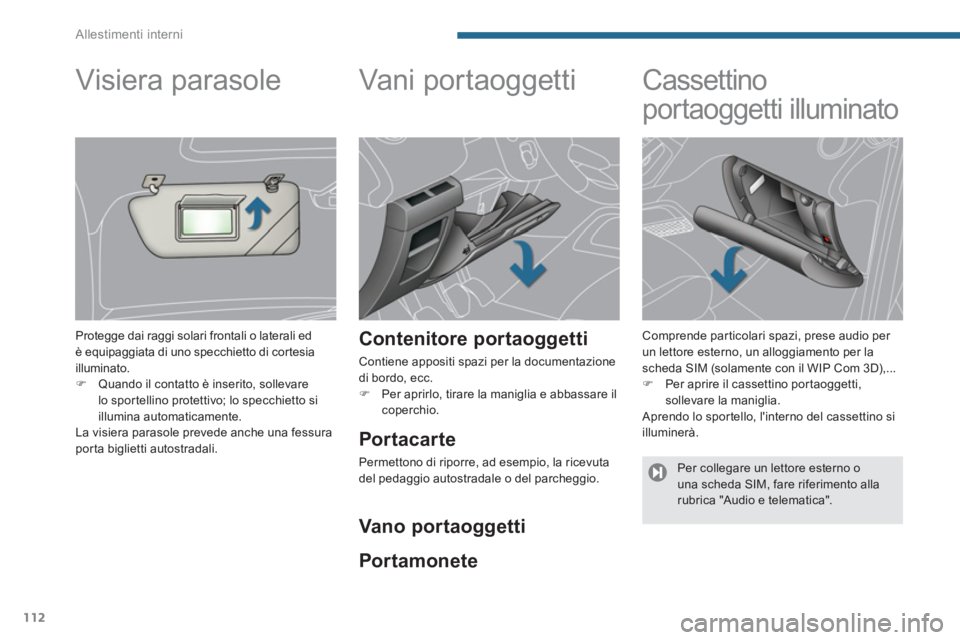

Page 114 of 388
Allestimenti interni
112
Vani por t ao gget ti
Contenitore portaoggetti
Contiene appositi spazi per la documentazione
di bordo, ecc.
)
Per aprirlo, tirare la maniglia e abbassare il
coperchio.
Cassettino
portaoggetti illuminato
Comprende particolari spazi, prese audio per
un lettore esterno, un alloggiamento per la
scheda SIM (solamente con il WIP Com 3D),...
)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cassettino si
illuminerà.
Visiera parasole
Protegge dai raggi solari frontali o laterali ed
è equipaggiata di uno specchietto di cortesia
illuminato.
)
Quando il contatto è inserito, sollevare
lo sportellino protettivo; lo specchietto si
illumina automaticamente.
La visiera parasole prevede anche una fessura
porta biglietti autostradali.
Por tacar te
Permettono di riporre, ad esempio, la ricevuta
del pedaggio autostradale o del parcheggio.
Por tamonete
Vano por taogget ti
Per collegare un lettore esterno o
una scheda SIM, fare riferimento alla
rubrica "Audio e telematica".
Page 115 of 388
6
Allestimenti interni
113

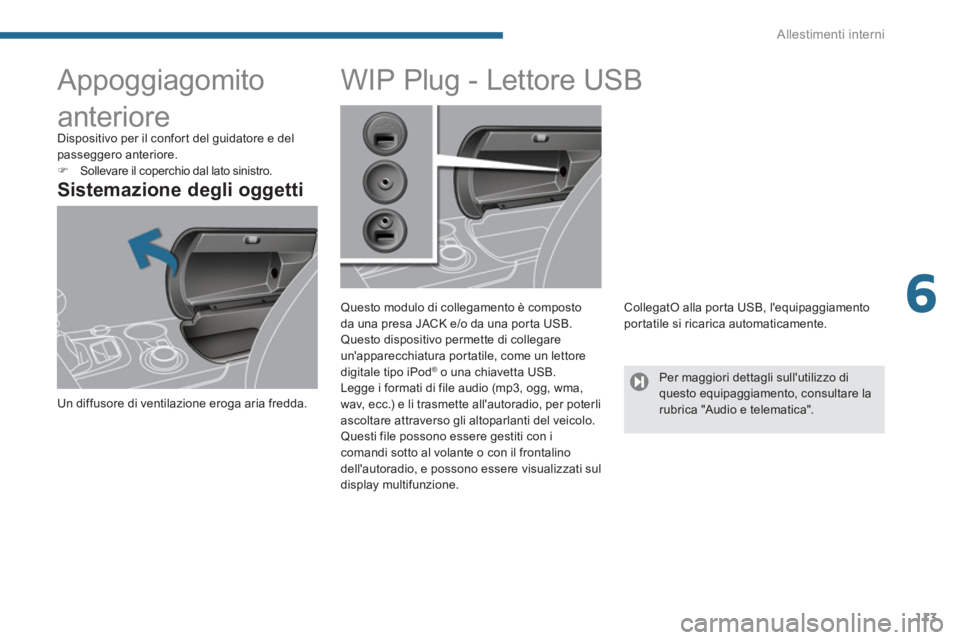

Appoggiagomito
Sistemazione degli oggetti
Un diffusore di ventilazione eroga aria fredda.
WIP Plug - Lettore USB
Questo modulo di collegamento è composto
da una presa JACK e/o da una porta USB.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (mp3, ogg, wma,
wav, ecc.) e li trasmette all'autoradio, per poterli
ascoltare attraverso gli altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il frontalino
dell'autoradio, e possono essere visualizzati sul
display multifunzione.
CollegatO alla porta USB, l'equipaggiamento
portatile si ricarica automaticamente.
anteriore
Dispositivo per il confort del guidatore e del
passeggero anteriore.
)
Sollevare il coperchio dal lato sinistro.
Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare la
rubrica "Audio e telematica".
Page 116 of 388
Allestimenti interni
114

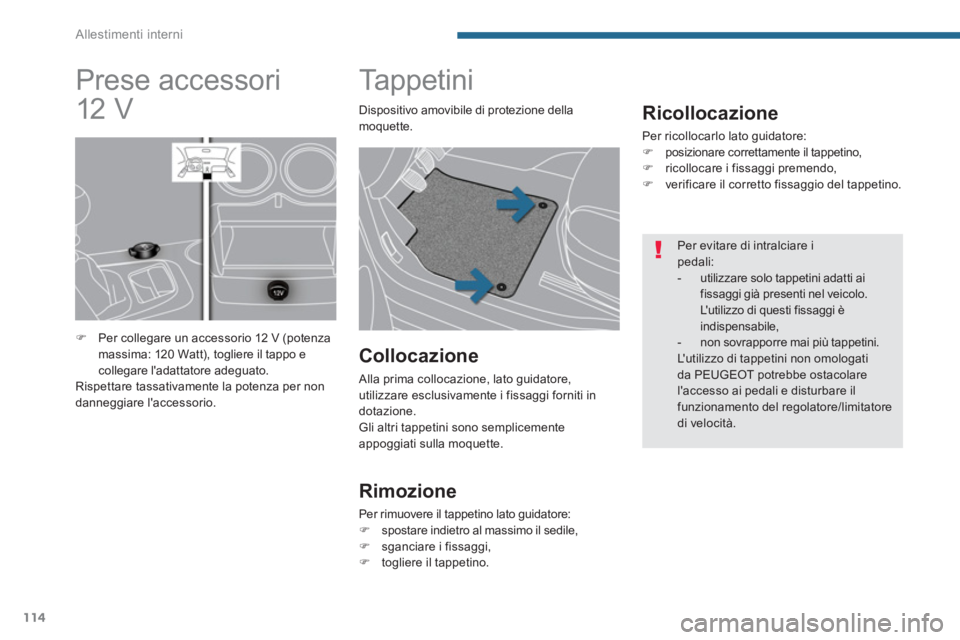

Ta p p e t i n i
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fissaggi premendo,
)
verificare il corretto fissaggio del tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fissaggi,
)
togliere il tappetino.
Prese accessori
12 V
)
Per collegare un accessorio 12 V (potenza
massima: 120 Watt), togliere il tappo e
collegare l'adattatore adeguato.
Rispettare tassativamente la potenza per non
danneggiare l'accessorio. Dispositivo amovibile di protezione della
moquette.
Per evitare di intralciare i
pedali:
- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore/limitatore
di velocità.
Page 117 of 388
6
Allestimenti interni
115

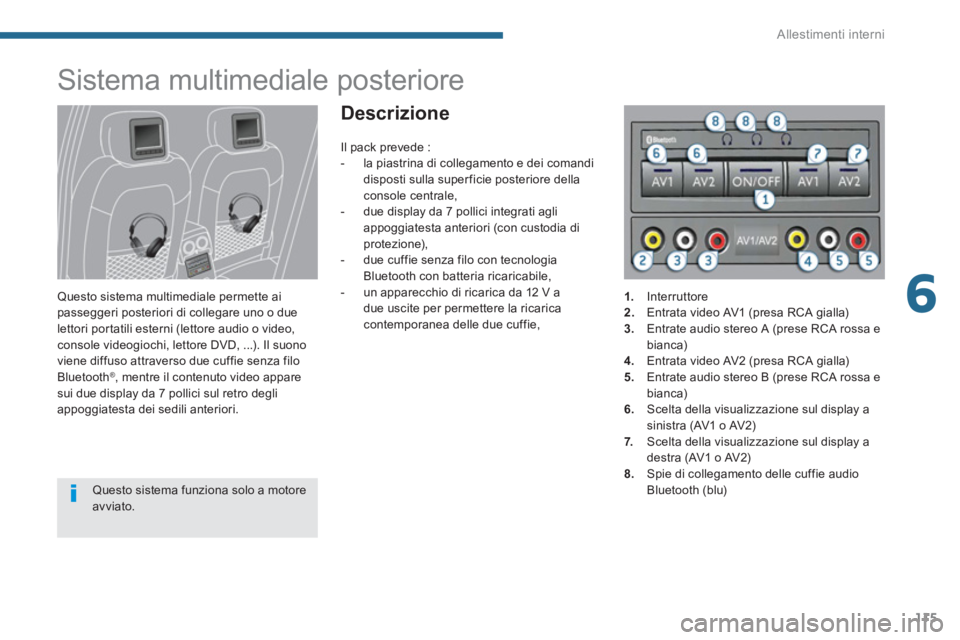

Sistema multimediale posteriore
Questo sistema multimediale permette ai
passeggeri posteriori di collegare uno o due
lettori portatili esterni (lettore audio o video,
console videogiochi, lettore DVD, ...). Il suono
viene diffuso attraverso due cuffie senza filo
Bluetooth
®, mentre il contenuto video appare
sui due display da 7 pollici sul retro degli
appoggiatesta dei sedili anteriori.
Descrizione
Questo sistema funziona solo a motore
avviato.
Il pack prevede :
- la piastrina di collegamento e dei comandi
disposti sulla super ficie posteriore della
console centrale,
- due display da 7 pollici integrati agli
appoggiatesta anteriori (con custodia di
protezione),
- due cuffie senza filo con tecnologia
Bluetooth con batteria ricaricabile,
- un apparecchio di ricarica da 12 V a
due uscite per permettere la ricarica
contemporanea delle due cuffie,
1.
Interruttore
2.
Entrata video AV1 (presa RCA gialla)
3.
Entrate audio stereo A (prese RCA rossa e
bianca)
4.
Entrata video AV2 (presa RCA gialla)
5.
Entrate audio stereo B (prese RCA rossa e
bianca)
6.
Scelta della visualizzazione sul display a
sinistra (AV1 o AV2)
7.
Scelta della visualizzazione sul display a
destra (AV1 o AV2)
8.
Spie di collegamento delle cuffie audio
Bluetooth (blu)
Page 118 of 388
Allestimenti interni
116

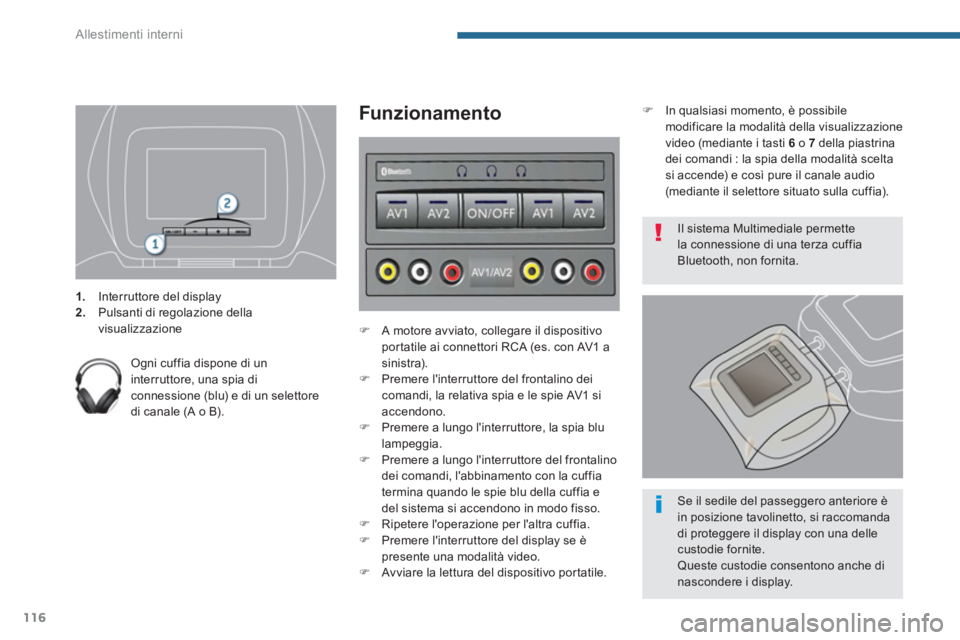

1.
Interruttore del display
2.
Pulsanti di regolazione della
visualizzazione
Ogni cuffia dispone di un
interruttore, una spia di
connessione (blu) e di un selettore
di canale (A o B).
Funzionamento
)
A motore avviato, collegare il dispositivo
portatile ai connettori RCA (es. con AV1 a
sinistra).
)
Premere l'interruttore del frontalino dei
comandi, la relativa spia e le spie AV1 si
accendono.
)
Premere a lungo l'interruttore, la spia blu
lampeggia.
)
Premere a lungo l'interruttore del frontalino
dei comandi, l'abbinamento con la cuffia
termina quando le spie blu della cuffia e
del sistema si accendono in modo fisso.
)
Ripetere l'operazione per l'altra cuffia.
)
Premere l'interruttore del display se è
presente una modalità video.
)
Avviare la lettura del dispositivo portatile.
Il sistema Multimediale permette
la connessione di una terza cuffia
Bluetooth, non fornita.
Se il sedile del passeggero anteriore è
in posizione tavolinetto, si raccomanda
di proteggere il display con una delle
custodie fornite.
Queste custodie consentono anche di
nascondere i display.
)
In qualsiasi momento, è possibile
modificare la modalità della visualizzazione
video (mediante i tasti 6
o 7
della piastrina
dei comandi : la spia della modalità scelta
si accende) e così pure il canale audio
(mediante il selettore situato sulla cuffia).
Page 119 of 388
6
Allestimenti interni
117

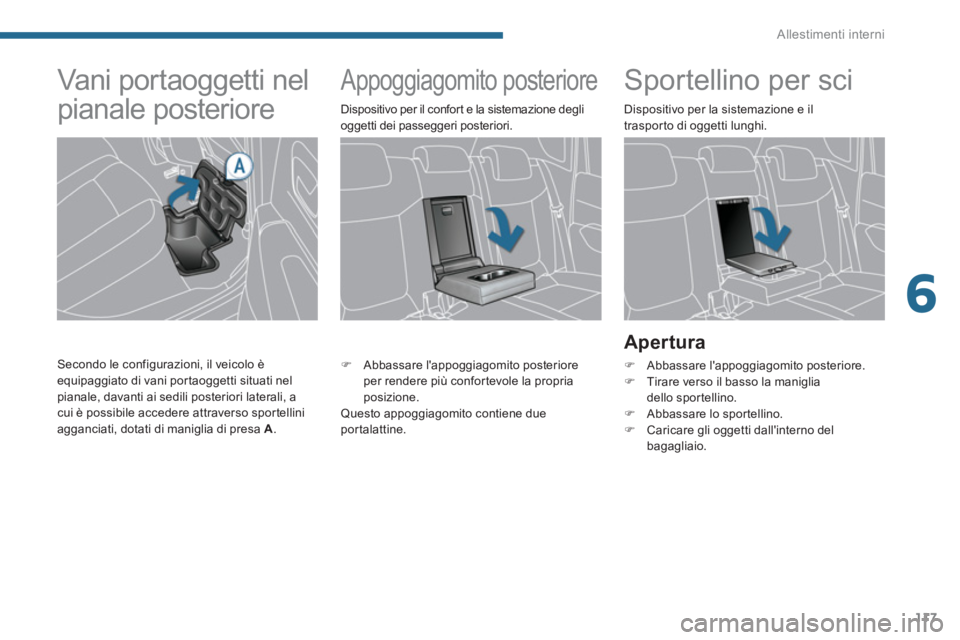

Appoggiagomito posteriore
Sportellino per sci
Apertura
)
Abbassare l'appoggiagomito posteriore.
)
Tirare verso il basso la maniglia
dello sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
)
Abbassare l'appoggiagomito posteriore
per rendere più confortevole la propria
posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione degli
oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.
Vani por t ao gget ti nel
pianale posteriore
Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati nel
pianale, davanti ai sedili posteriori laterali, a
cui è possibile accedere attraverso sportellini
agganciati, dotati di maniglia di presa A
.
Page 120 of 388
Allestimenti interni
118

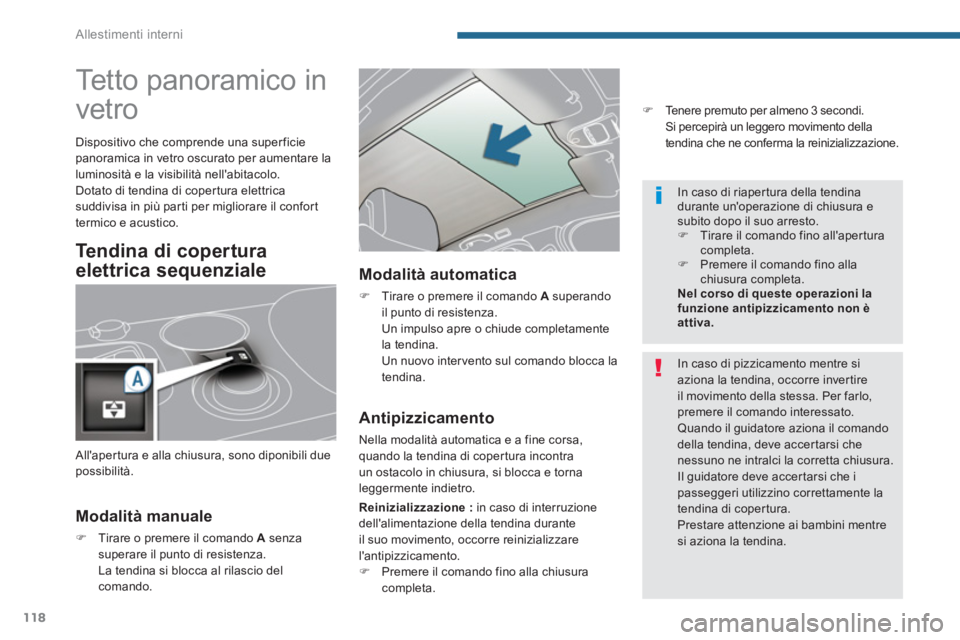

Tetto panoramico in
vetro
Modalità manuale
)
Tirare o premere il comando A
senza
superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.
Modalità automatica
)
Tirare o premere il comando A
superando
il punto di resistenza.
Un impulso apre o chiude completamente
la tendina.
Un nuovo inter vento sul comando blocca la
tendina.
Antipizzicamento
Nella modalità automatica e a fine corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.
Tendina di copertura
elettrica sequenziale
Reinizializzazione :
in caso di interruzione
dell'alimentazione della tendina durante
il suo movimento, occorre reinizializzare
l'antipizzicamento.
)
Premere il comando fino alla chiusura
completa.
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto.
)
Tirare il comando fino all'apertura
completa.
)
Premere il comando fino alla
chiusura completa.
Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che
nessuno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente la
tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.
Dispositivo che comprende una super ficie
panoramica in vetro oscurato per aumentare la
luminosità e la visibilità nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il confort
termico e acustico.
)
Tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento della
tendina che ne conferma la reinizializzazione.
All'apertura e alla chiusura, sono diponibili due
possibilità.
