Page 121 of 388
6
Allestimenti interni
119

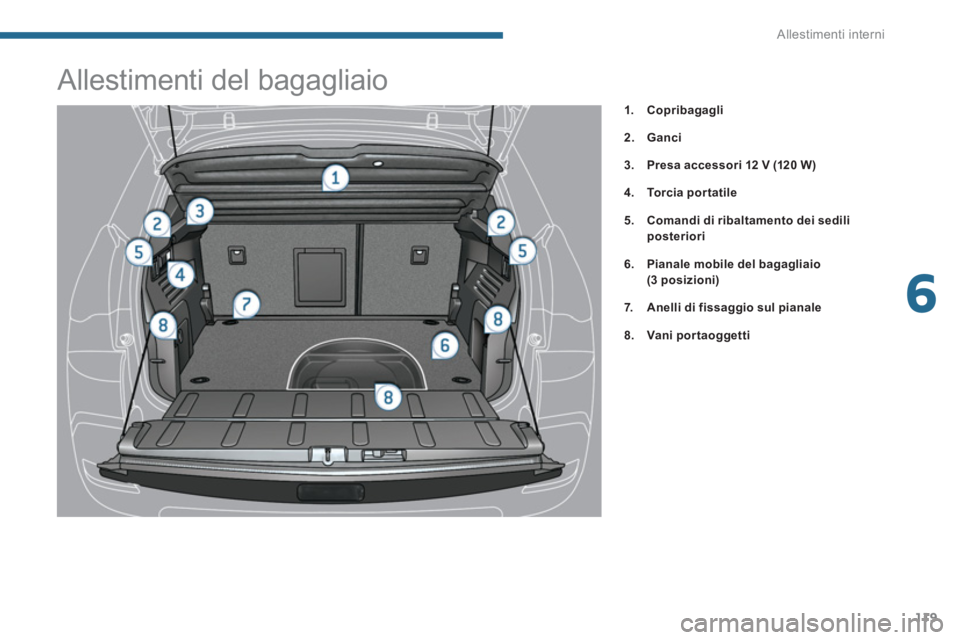

Allestimenti del bagagliaio
1.
Copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W )
4.
To r c i a p o r t a t i l e
5.
Comandi di ribaltamento dei sedili
posteriori
6.
Pianale mobile del bagagliaio
(3 posizioni)
7.
Anelli di fissaggio
sul pianale
8.
Vani por taogget ti
Page 122 of 388
Allestimenti interni
120

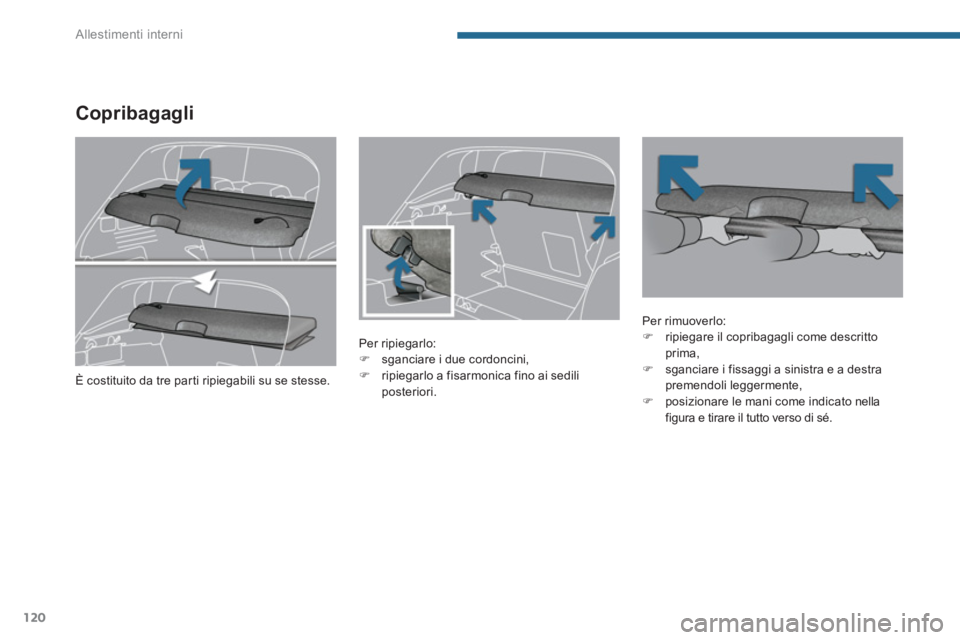

Copribagagli
Per ripiegarlo:
)
sganciare i due cordoncini,
)
ripiegarlo a fisarmonica fino ai sedili
posteriori.
Per rimuoverlo:
)
ripiegare il copribagagli come descritto
prima,
)
sganciare i fissaggi a sinistra e a destra
premendoli leggermente,
)
posizionare le mani come indicato nella
figura e tirare il tutto verso di sé.
È costituito da tre parti ripiegabili su se stesse.
Page 123 of 388
6
Allestimenti interni
121
Permettono di appendere delle borse.
Ganci

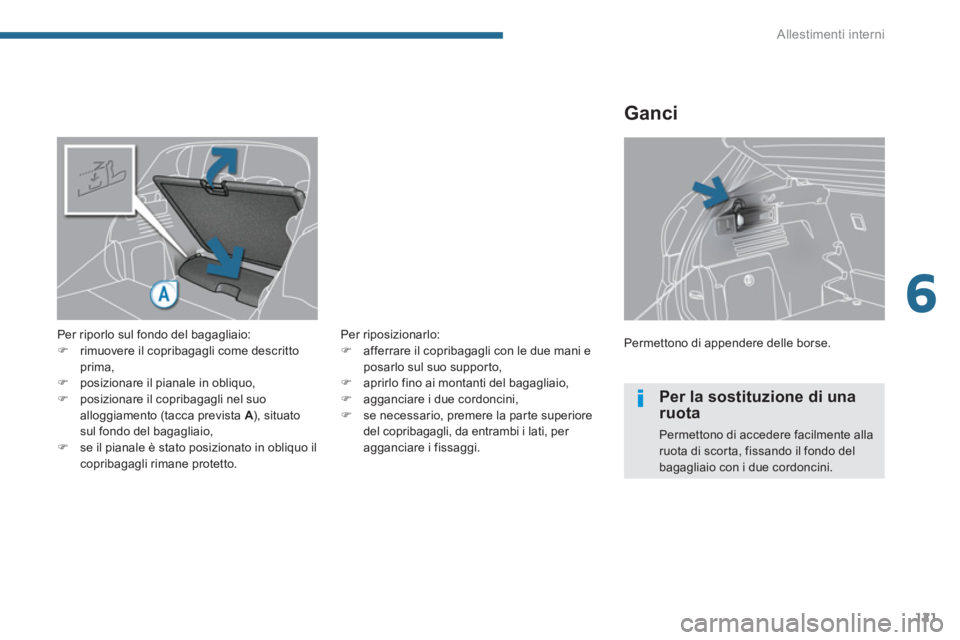

Per riporlo sul fondo del bagagliaio:
)
rimuovere il copribagagli come descritto
prima,
)
posizionare il pianale in obliquo,
)
posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), situato
sul fondo del bagagliaio,
)
se il pianale è stato posizionato in obliquo il
copribagagli rimane protetto.
Per riposizionarlo:
)
afferrare il copribagagli con le due mani e
posarlo sul suo supporto,
)
aprirlo fino ai montanti del bagagliaio,
)
agganciare i due cordoncini,
)
se necessario, premere la parte superiore
del copribagagli, da entrambi i lati, per
agganciare i fissaggi.
Per la sostituzione di una
ruota
Permettono di accedere facilmente alla
ruota di scorta, fissando il fondo del
bagagliaio con i due cordoncini.
Page 124 of 388
Allestimenti interni
122
)
Sollevare il tappeto del bagagliaio,
attaccando i due cordoncini ai ganci, quindi
accedere al contenitore portaoggetti.
Secondo la configurazione del veicolo, il
contenitore comprende appositi spazi per la
sistemazione:
- di una scatola di lampadine di ricambio,
- di un kit d'emergenza,
- di un kit di riparazione provvisoria dei
pneumatici,
- di due triangoli d'emergenza,
- ...

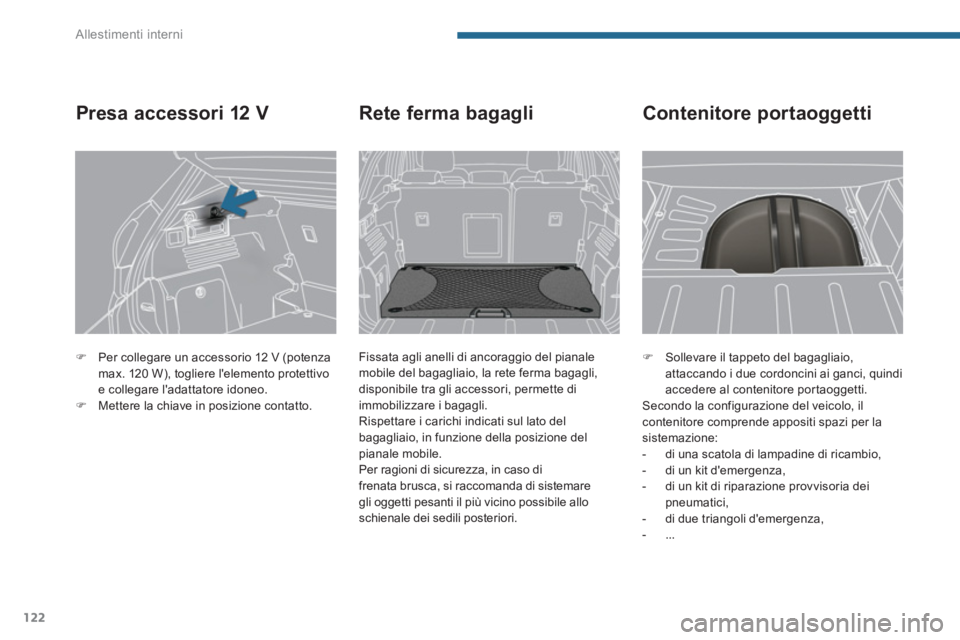

Contenitore portaoggetti
)
Per collegare un accessorio 12 V (potenza
max. 120 W), togliere l'elemento protettivo
e collegare l'adattatore idoneo.
)
Mettere la chiave in posizione contatto.
Presa accessori 12 V
Rete ferma bagagli
Fissata agli anelli di ancoraggio del pianale
mobile del bagagliaio, la rete ferma bagagli,
disponibile tra gli accessori, permette di
immobilizzare i bagagli.
Rispettare i carichi indicati sul lato del
bagagliaio, in funzione della posizione del
pianale mobile.
Per ragioni di sicurezza, in caso di
frenata brusca, si raccomanda di sistemare
gli oggetti pesanti il più vicino possibile allo
schienale dei sedili posteriori.
Page 125 of 388
6
Allestimenti interni
123

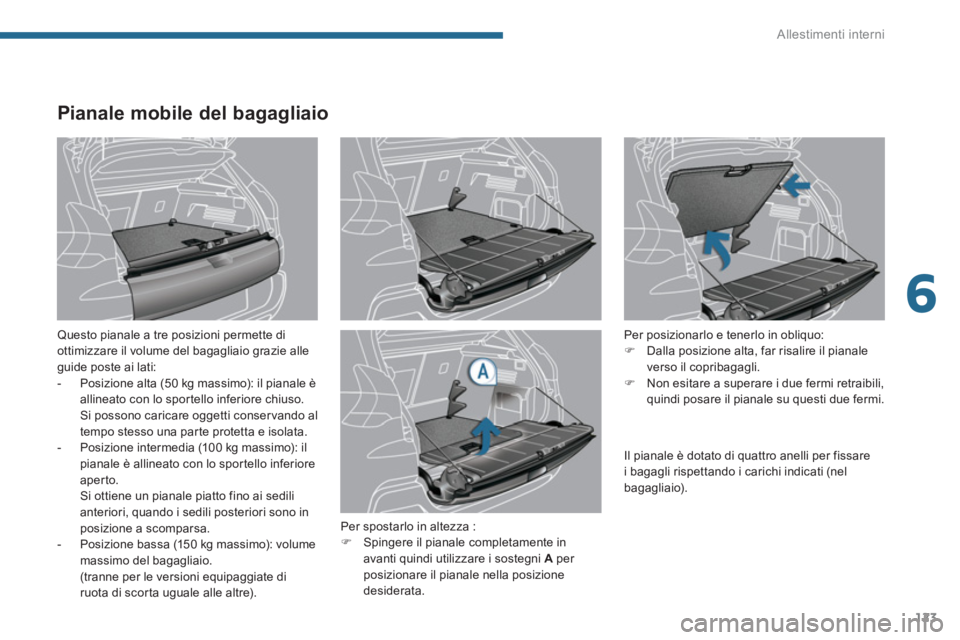

Pianale mobile del bagagliaio
Questo pianale a tre posizioni permette di
ottimizzare il volume del bagagliaio grazie alle
guide poste ai lati:
- Posizione alta (50 kg massimo): il pianale è
allineato con lo sportello inferiore chiuso.
Si possono caricare oggetti conser vando al
tempo stesso una parte protetta e isolata.
- Posizione intermedia (100 kg massimo): il
pianale è allineato con lo sportello inferiore
aperto.
Si ottiene un pianale piatto fino ai sedili
anteriori, quando i sedili posteriori sono in
posizione a scomparsa.
- Posizione bassa (150 kg massimo): volume
massimo del bagagliaio.
(tranne per le versioni equipaggiate di
ruota di scorta uguale alle altre).
Per posizionarlo e tenerlo in obliquo:
)
Dalla posizione alta, far risalire il pianale
verso il copribagagli.
)
Non esitare a superare i due fermi retraibili,
quindi posare il pianale su questi due fermi.
Per spostarlo in altezza :
)
Spingere il pianale completamente in
avanti quindi utilizzare i sostegni A
per
posizionare il pianale nella posizione
desiderata.
Il pianale è dotato di quattro anelli per fissare
i bagagli rispettando i carichi indicati (nel
bagagliaio).
Page 126 of 388
Allestimenti interni
124

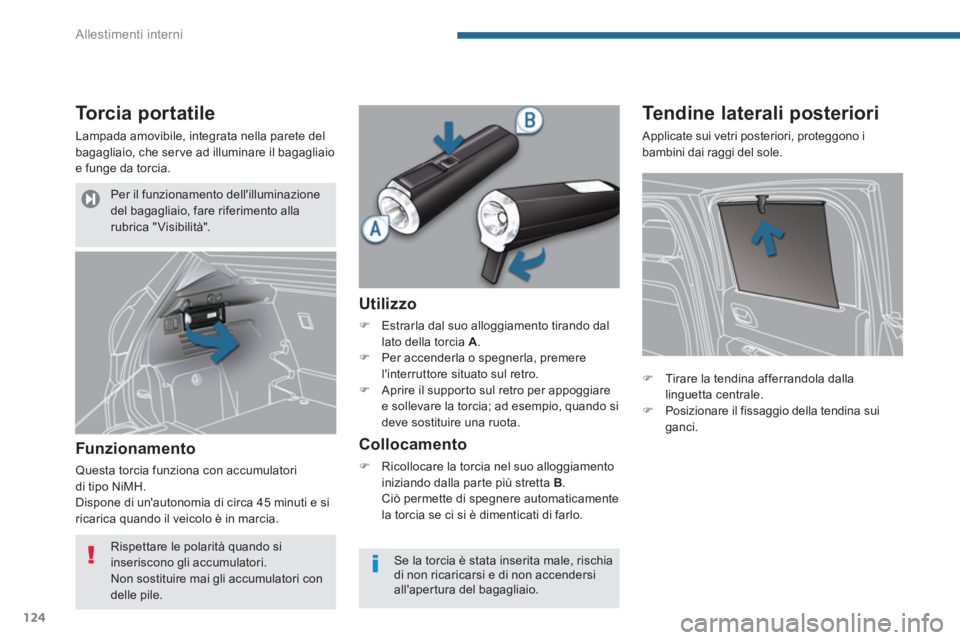

To r c i a p o r t a t i l e
Lampada amovibile, integrata nella parete del
bagagliaio, che ser ve ad illuminare il bagagliaio
e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
di tipo NiMH.
Dispone di un'autonomia di circa 45 minuti e si
ricarica quando il veicolo è in marcia.
Utilizzo
)
Estrarla dal suo alloggiamento tirando dal
lato della torcia A
.
)
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
)
Aprire il supporto sul retro per appoggiare
e sollevare la torcia; ad esempio, quando si
deve sostituire una ruota.
Collocamento
)
Ricollocare la torcia nel suo alloggiamento
iniziando dalla parte più stretta B
.
Ciò permette di spegnere automaticamente
la torcia se ci si è dimenticati di farlo.
Tendine laterali posteriori
Applicate sui vetri posteriori, proteggono i
bambini dai raggi del sole.
)
Tirare la tendina afferrandola dalla
linguetta centrale.
)
Posizionare il fissaggio della tendina sui
ganci.
Se la torcia è stata inserita male, rischia
di non ricaricarsi e di non accendersi
all'apertura del bagagliaio.
Per il funzionamento dell'illuminazione
del bagagliaio, fare riferimento alla
rubrica " Visibilità".
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori con
delle pile.
Page 127 of 388
7
Sicurezza bambini
125
Generalità sui seggiolini per bambini
La sicurezza dei bambini, che PEUGEOT ha curato in particolar modo sin dalla fase di progettazione
del veicolo, dipende anche dal modo di utilizzo del veicolo.
*
La normativa sul trasporto dei bambini è
specifica per ogni Paese. Consultare la
legislazione vigente nel proprio Paese.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
- In conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX * ,
- statisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,
- un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente.
PEUGEOT raccomanda
di trasportare
i bambini sui sedili
laterali
del veicolo :
- "con schienale verso la strada"
fino ai 3 anni di età,
- "nel senso di marcia"
a partire dai
3 anni di età.

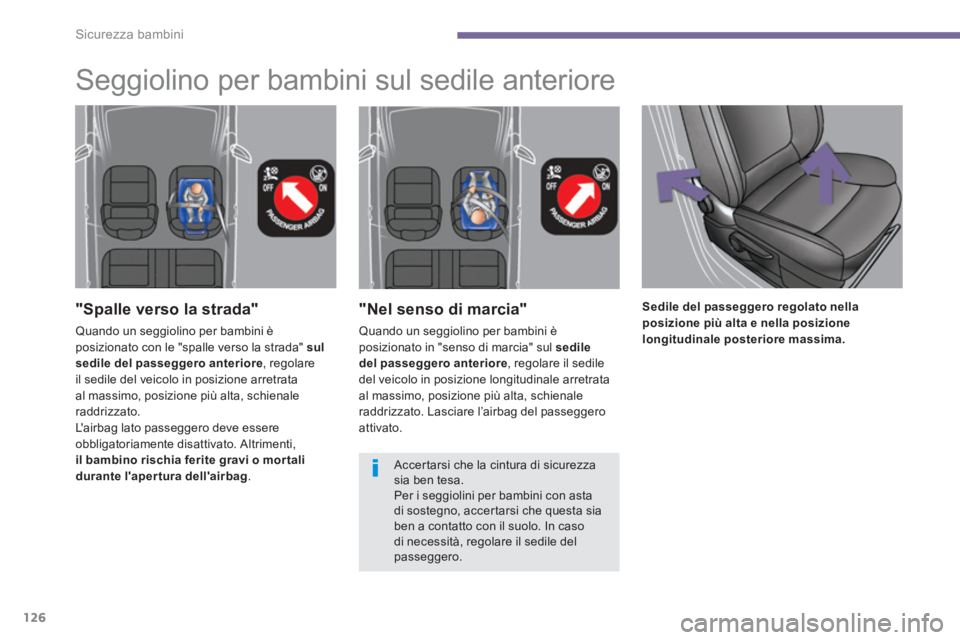

Page 128 of 388
Sicurezza bambini
126
"Nel senso di marcia"
Quando un seggiolino per bambini è
posizionato in "senso di marcia" sul sedile
del passeggero anteriore
, regolare il sedile
del veicolo in posizione longitudinale arretrata
al massimo, posizione più alta, schienale
raddrizzato. Lasciare l’airbag del passeggero
attivato.
"Spalle verso la strada"
Quando un seggiolino per bambini è
posizionato con le "spalle verso la strada" sul
sedile del passeggero anteriore
, regolare
il sedile del veicolo in posizione arretrata
al massimo, posizione più alta, schienale
raddrizzato.
L'airbag lato passeggero deve essere
obbligatoriamente disattivato. Altrimenti,
il bambino rischia ferite gravi o mor tali
durante l'apertura dell'airbag
.
Seggiolino per bambini sul sedile anteriore
Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini per bambini con asta
di sostegno, accertarsi che questa sia
ben a contatto con il suolo. In caso
di necessità, regolare il sedile del
passeggero.
Sedile del passeggero regolato nella
posizione più alta e nella posizione
longitudinale posteriore massima.
Page 129 of 388
7
Sicurezza bambini
127

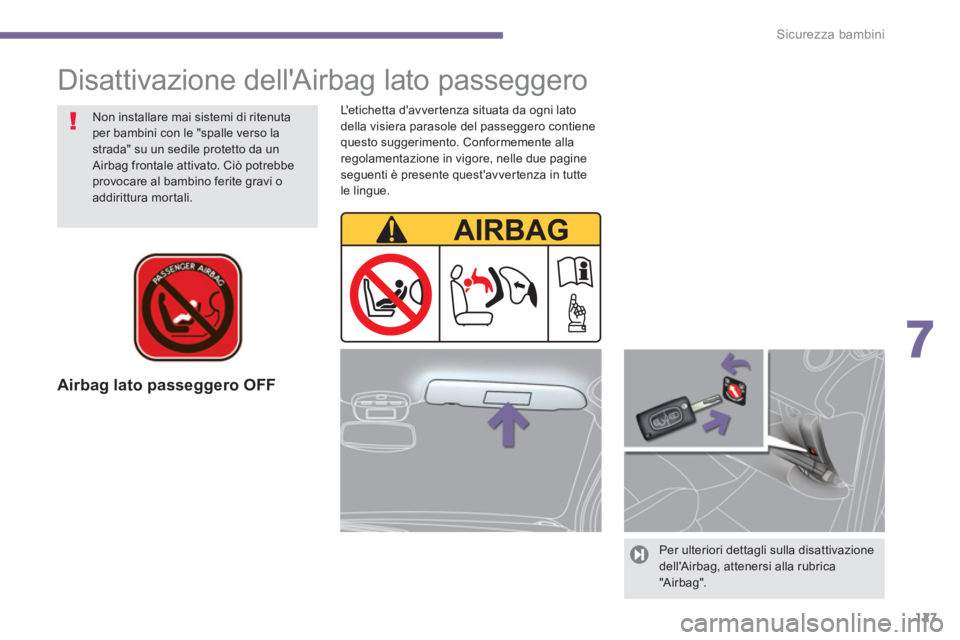

Airbag lato passeggero OFF
Per ulteriori dettagli sulla disattivazione
dell'Airbag, attenersi alla rubrica
"A ir bag".
Non installare mai sistemi di ritenuta
per bambini con le "spalle verso la
strada" su un sedile protetto da un
Airbag frontale attivato. Ciò potrebbe
provocare al bambino ferite gravi o
addirittura mortali.
Disattivazione dell'Airbag lato passeggero
L'etichetta d'avvertenza situata da ogni lato
della visiera parasole del passeggero contiene
questo suggerimento. Conformemente alla
regolamentazione in vigore, nelle due pagine
seguenti è presente quest'avver tenza in tutte
le lingue.
Page 130 of 388
AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦА. То в а можеда причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DABrug aldrig en bagudvendt barnestol på et sæde der er beskyttet af en aktiv airbag. Død eller alvorlig skade på barnet kan forekomme.
DEVer wenden Sie NIEMALS einen Kindersitz oder Babyschale gegen die Fahr trichtung bei AKTIVIERTEM Airbag, TOD oder ERNSTHAFTE
VERLETZUNGEN können die Folge sein.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ESNO INSTAL AR NUNCA EL SISTEMA DE RETENCIÓN PAR A NIÑOS DE ESPALDAS AL SENTIDO DE L A CIRCUL ACIÓN SOBRE UN
ASIENTO PROTEGIDO CON UN COJÍN INFL ABLE FRONTAL ( AIRBAG ) ACTIVADO. ESTO PUEDE CAUSAR L A MUERTE DEL BEBE
O HERIRLO GR AVEMENTE.
ETÄrge kasutage kunagi lapse tur vatooli seljaga sõidusuunas sõiduki istmel mis on kaitstud AKTIVEERITUD TURVAPADJAGA. See võib
põhjustada lapsele R ASKEID VIGASTUSI või SURMA.
FIÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT
HRNIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést olyan ülésen, amely AKTIVÁLT ÁLL APOTÚ (BEK APCSOLT)
FRONTLÉGZSÁKK AL van védve. Ez a gyermek halálát vagy súlyos sérülését okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LTNIEKADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAG A LVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
LVNAV PIEĻAUJAMS uzstādīt uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera vietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS
GAISA SPILVENS.
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
Sicurezza bambini
128
