PEUGEOT 3008 2013.5. Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF Dimensioni: 42.94 MB
Page 221 of 388
11
Informazioni pratiche
219

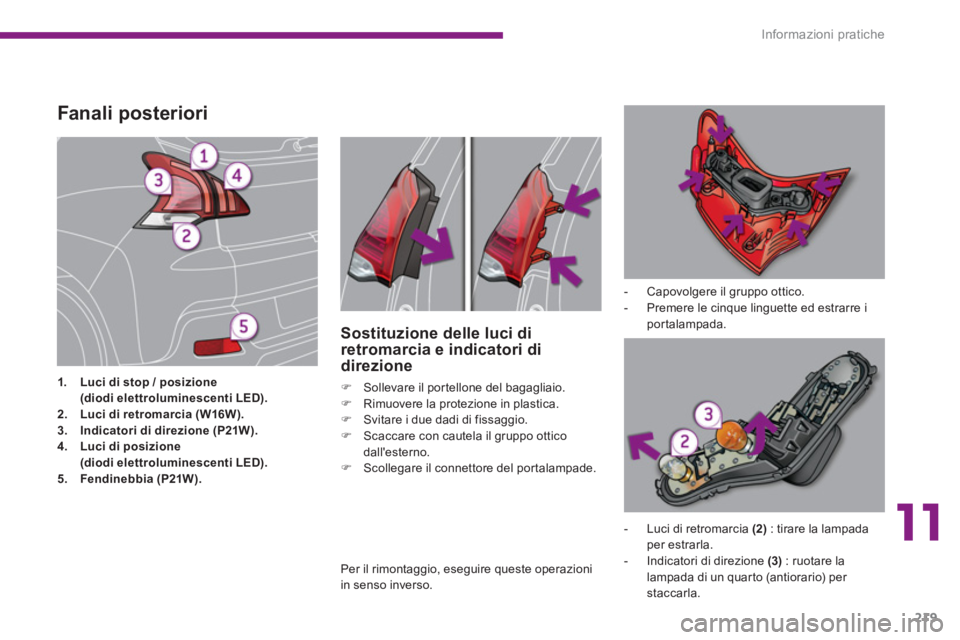

Fanali posteriori
1.
Luci di stop / posizione
(diodi elettroluminescenti LED).
2.
Luci di retromarcia (W16W).
3.
Indicatori di direzione (P21W).
4.
Luci di posizione
(diodi elettroluminescenti LED).
5.
Fendinebbia (P21W).
- Capovolgere il gruppo ottico.
- Premere le cinque linguette ed estrarre i
portalampada.
Sostituzione delle luci di
retromarcia e indicatori di
direzione
)
Sollevare il portellone del bagagliaio.
)
Rimuovere la protezione in plastica.
)
Svitare i due dadi di fissaggio.
)
Scaccare con cautela il gruppo ottico
dall'esterno.
)
Scollegare il connettore del portalampade.
- Luci di retromarcia (2)
: tirare la lampada
per estrarla.
- Indicatori di direzione (3)
: ruotare la
lampada di un quarto (antiorario) per
staccarla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Page 222 of 388
Informazioni pratiche
220

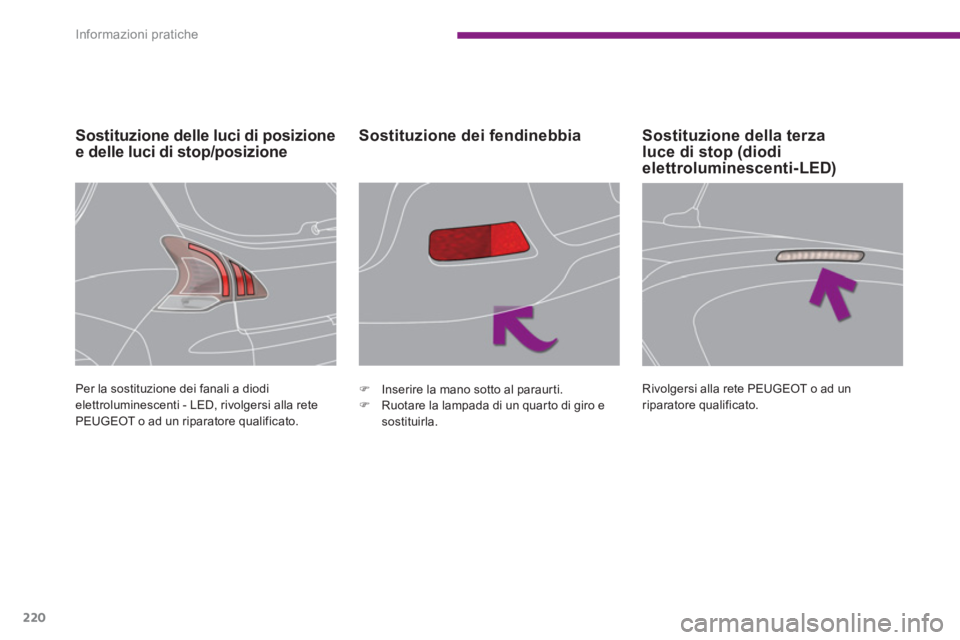

Sostituzione delle luci di posizione
e delle luci di stop/posizione
Sostituzione dei fendinebbia
Per la sostituzione dei fanali a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
)
Inserire la mano sotto al paraurti.
)
Ruotare la lampada di un quarto di giro e
sostituirla.
Sostituzione della terza
luce di stop (diodi
elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Page 223 of 388
11
Informazioni pratiche
221

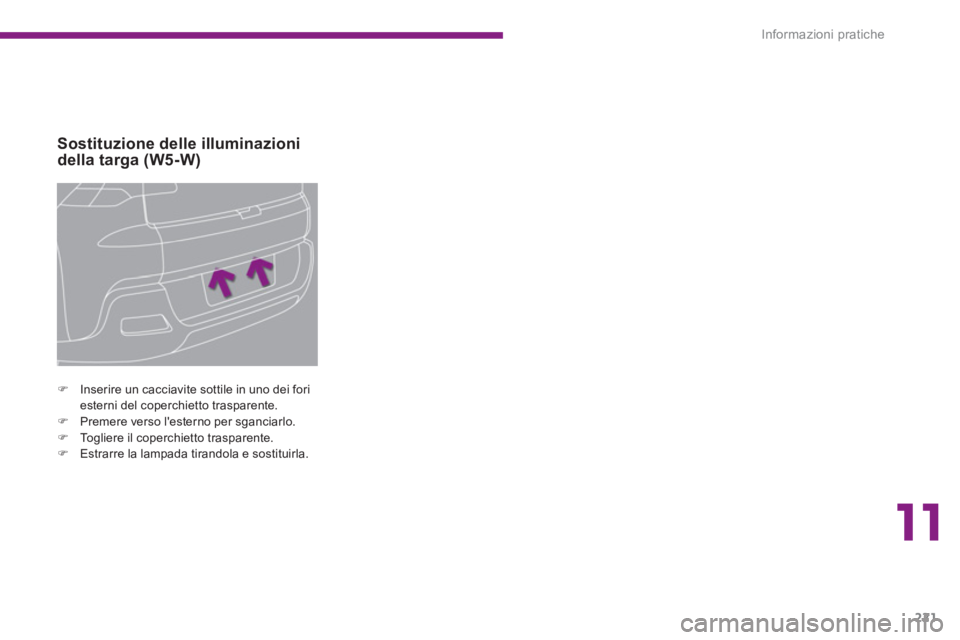

Sostituzione delle illuminazioni
della targa (W5-W)
)
Inserire un cacciavite sottile in uno dei fori
esterni del coperchietto trasparente.
)
Premere verso l'esterno per sganciarlo.
)
Togliere il coperchietto trasparente.
)
Estrarre la lampada tirandola e sostituirla.
Page 224 of 388
Informazioni pratiche
222

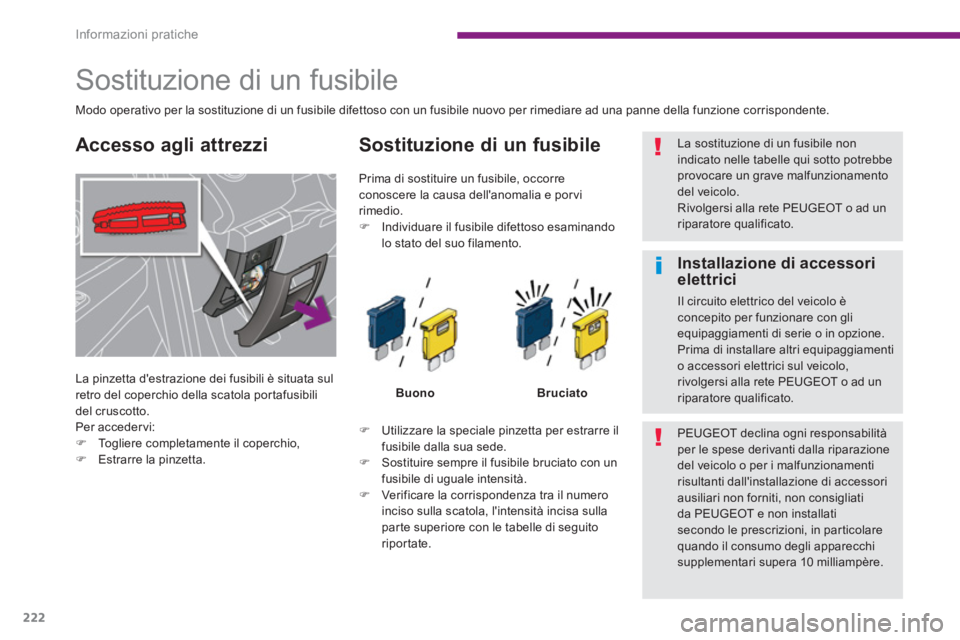

Sostituzione di un fusibile
La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per acceder vi:
)
Togliere completamente il coperchio,
)
Estrarre la pinzetta.
Sostituzione di un fusibile
Buono
Bruciato
)
Utilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
)
Sostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate.
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
)
Individuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.
Accesso agli attrezzi
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Page 225 of 388
11
Informazioni pratiche
223

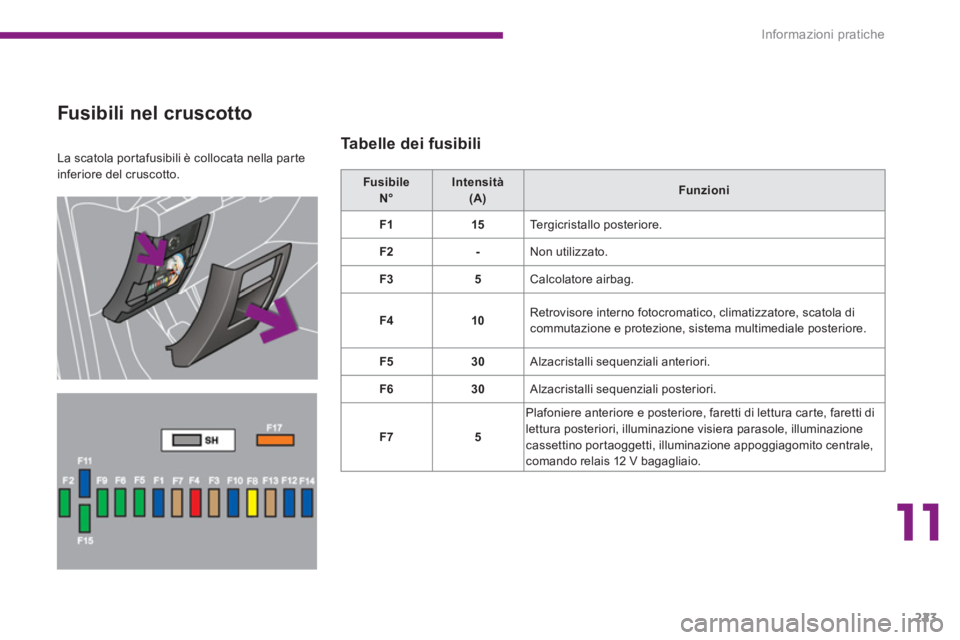

La scatola portafusibili è collocata nella parte
inferiore del cruscotto.
Fusibili nel cruscotto
Tabelle dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
15
Tergicristallo posteriore.
F2
-
Non utilizzato.
F3
5
Calcolatore airbag.
F4
10
Retrovisore interno fotocromatico, climatizzatore, scatola di
commutazione e protezione, sistema multimediale posteriore.
F5
30
Alzacristalli sequenziali anteriori.
F6
30
Alzacristalli sequenziali posteriori.
F7
5
Plafoniere anteriore e posteriore, faretti di lettura carte, faretti di
lettura posteriori, illuminazione visiera parasole, illuminazione
cassettino portaoggetti, illuminazione appoggiagomito centrale,
comando relais 12 V bagagliaio.
Page 226 of 388
Informazioni pratiche
224

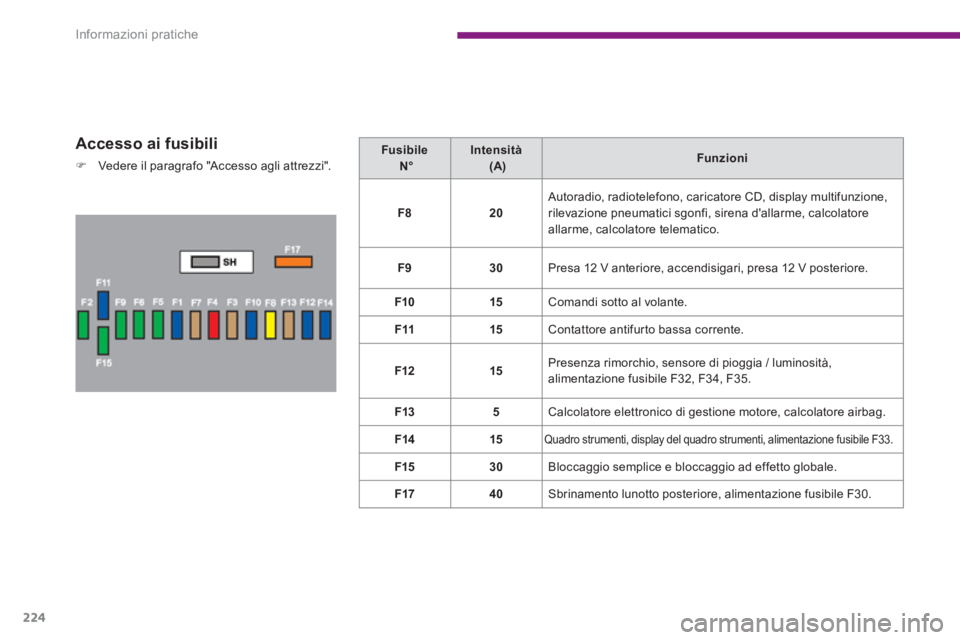

Accesso ai fusibili
)
Vedere il paragrafo "Accesso agli attrezzi".
Fusibile
N°
Intensità
(A)
Funzioni
F8
20
Autoradio, radiotelefono, caricatore CD, display multifunzione,
rilevazione pneumatici sgonfi, sirena d'allarme, calcolatore
allarme, calcolatore telematico.
F9
30
Presa 12 V anteriore, accendisigari, presa 12 V posteriore.
F10
15
Comandi sotto al volante.
F11
15
Contattore antifurto bassa corrente.
F12
15
Presenza rimorchio, sensore di pioggia / luminosità,
alimentazione fusibile F32, F34, F35.
F13
5
Calcolatore elettronico di gestione motore, calcolatore airbag.
F14
15
Quadro strumenti, display del quadro strumenti, alimentazione fusibile F33.
F15
30
Bloccaggio semplice e bloccaggio ad effetto globale.
F17
40
Sbrinamento lunotto posteriore, alimentazione fusibile F30.

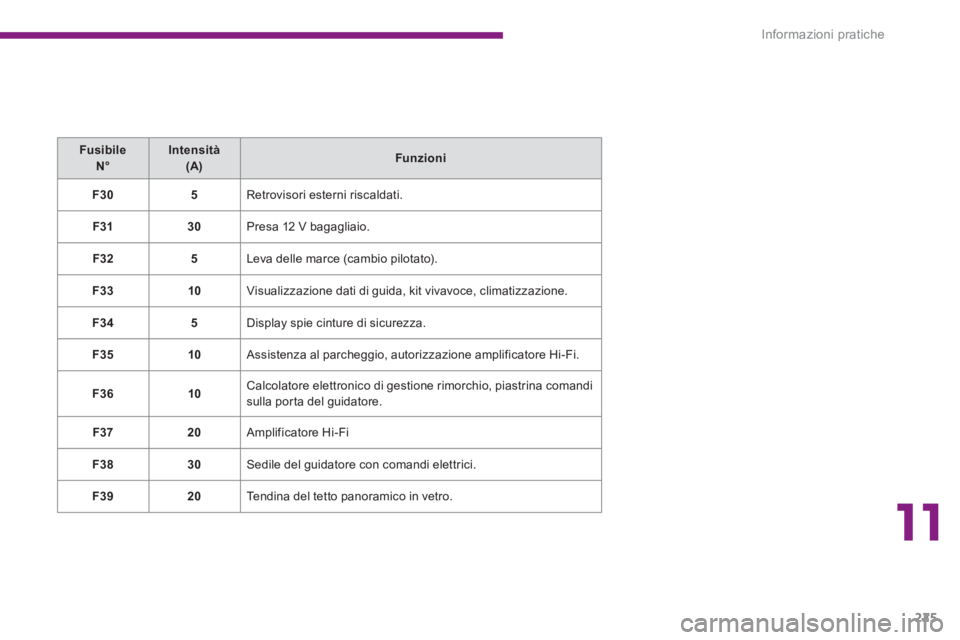

Page 227 of 388
11
Informazioni pratiche
225
Fusibile
N°
Intensità
(A)
Funzioni
F30
5
Retrovisori esterni riscaldati.
F31
30
Presa 12 V bagagliaio.
F32
5
Leva delle marce (cambio pilotato).
F33
10
Visualizzazione dati di guida, kit vivavoce, climatizzazione.
F34
5
Display spie cinture di sicurezza.
F35
10
Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.
F36
10
Calcolatore elettronico di gestione rimorchio, piastrina comandi
sulla porta del guidatore.
F37
20
Amplificatore Hi-Fi
F38
30
Sedile del guidatore con comandi elettrici.
F39
20
Tendina del tetto panoramico in vetro.
Page 228 of 388
Informazioni pratiche
226

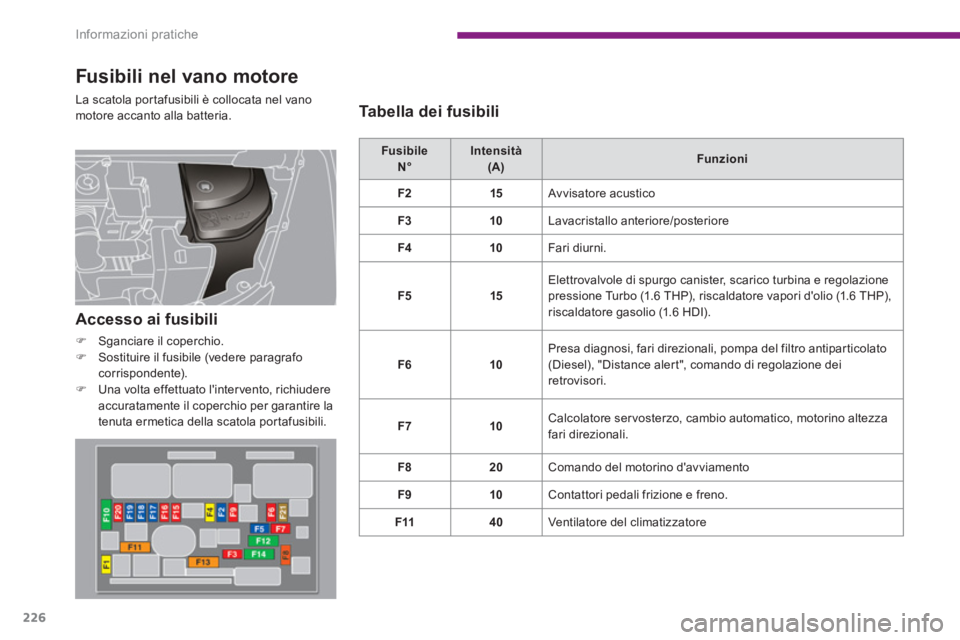

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Fusibile
N°
Intensità
(A)
Funzioni
F2
15
Avvisatore acustico
F3
10
Lavacristallo anteriore/posteriore
F4
10
Fari diurni.
F5
15
Elettrovalvole di spurgo canister, scarico turbina e regolazione
pressione Turbo (1.6 THP), riscaldatore vapori d'olio (1.6 THP),
riscaldatore gasolio (1.6 HDI).
F6
10
Presa diagnosi, fari direzionali, pompa del filtro antiparticolato
(Diesel), "Distance alert", comando di regolazione dei
retrovisori.
F7
10
Calcolatore ser vosterzo, cambio automatico, motorino altezza
fari direzionali.
F8
20
Comando del motorino d'avviamento
F9
10
Contattori pedali frizione e freno.
F11
40
Ventilatore del climatizzatore
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragrafo
corrispondente).
)
Una volta effettuato l'inter vento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
Page 229 of 388
11
Informazioni pratiche
227

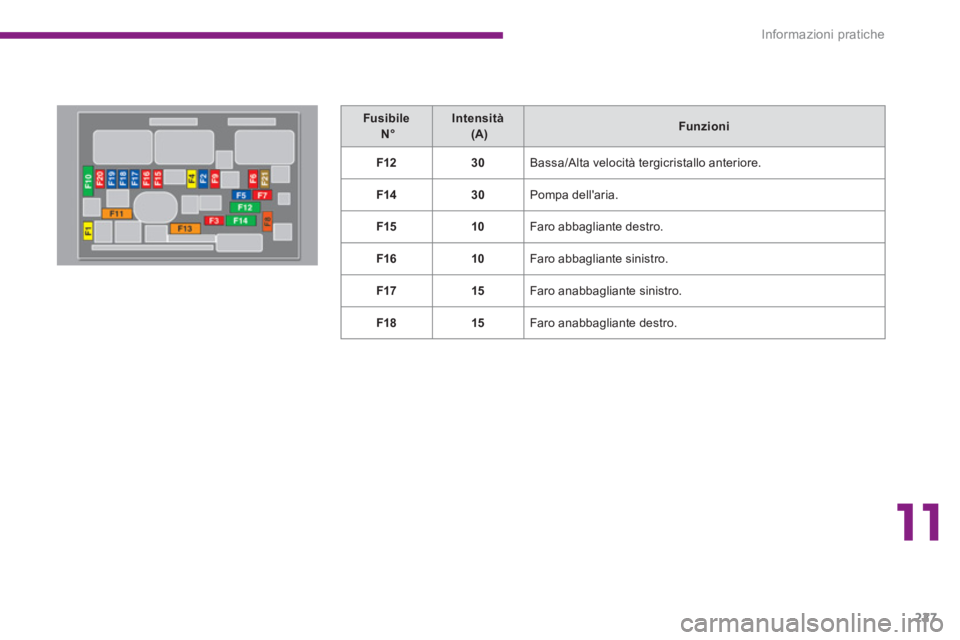

Fusibile
N°
Intensità
(A)
Funzioni
F12
30
Bassa/Alta velocità tergicristallo anteriore.
F14
30
Pompa dell'aria.
F15
10
Faro abbagliante destro.
F16
10
Faro abbagliante sinistro.
F17
15
Faro anabbagliante sinistro.
F18
15
Faro anabbagliante destro.
Page 230 of 388
Informazioni pratiche
228
Fusibile
N°
Intensità
(A)
Funzioni
F2
5
Contattore doppia funzione freno.
F3
5
Centralina stato di carica batteria.
F4
25
Elettrovalvole ABS/CDS.
F6
15
Cambio pilotato / automatico.

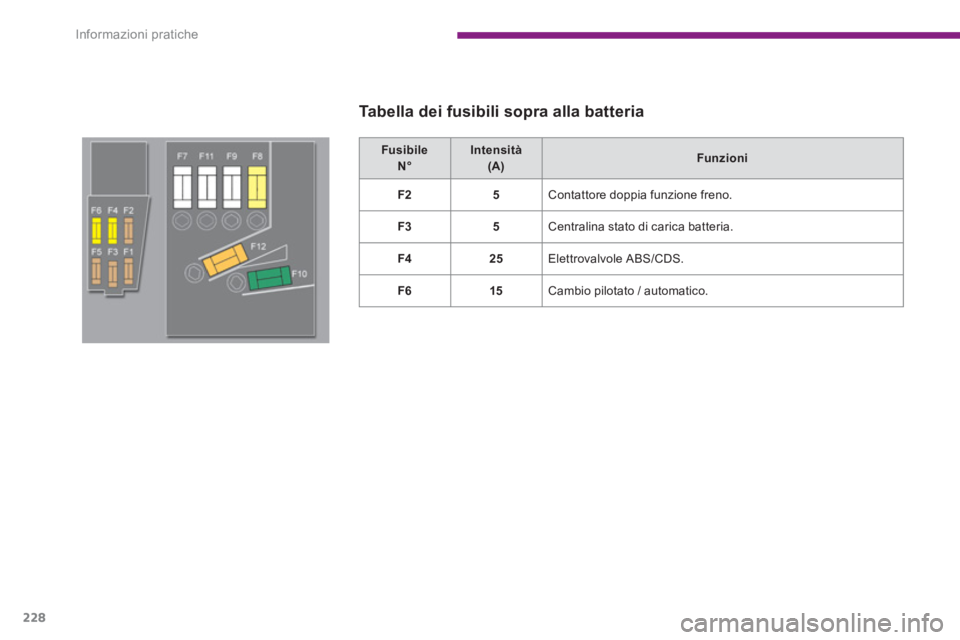

Tabella dei fusibili sopra alla batteria
