Page 241 of 388
11
Informazioni pratiche
239

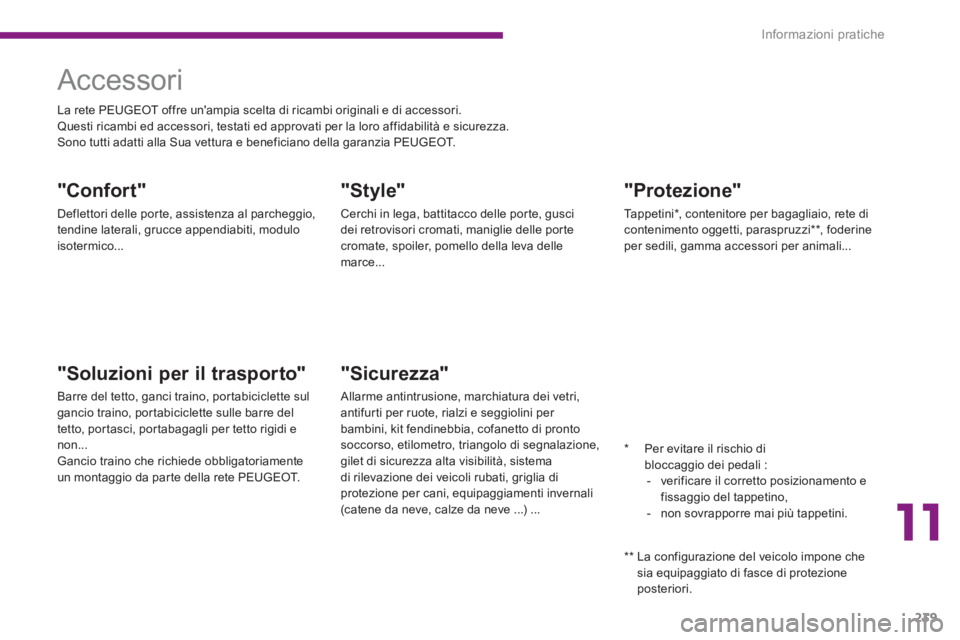

Accessori
"Confort"
Deflettori delle porte, assistenza al parcheggio,
tendine laterali, grucce appendiabiti, modulo
isotermico...
"Soluzioni per il trasporto"
Barre del tetto, ganci traino, portabiciclette sul
gancio traino, portabiciclette sulle barre del
tetto, portasci, portabagagli per tetto rigidi e
non...
Gancio traino che richiede obbligatoriamente
un montaggio da parte della rete PEUGEOT.
"Style"
Cerchi in lega, battitacco delle porte, gusci
dei retrovisori cromati, maniglie delle porte
cromate, spoiler, pomello della leva delle
marce...
"Sicurezza"
Allarme antintrusione, marchiatura dei vetri,
antifurti per ruote, rialzi e seggiolini per
bambini, kit fendinebbia, cofanetto di pronto
soccorso, etilometro, triangolo di segnalazione,
gilet di sicurezza alta visibilità, sistema
di rilevazione dei veicoli rubati, griglia di
protezione per cani, equipaggiamenti invernali
(catene da neve, calze da neve ...) ...
"Protezione"
Ta p p e t i n i * , contenitore per bagagliaio, rete di
contenimento oggetti, paraspruzzi ** , foderine
per sedili, gamma accessori per animali...
La rete PEUGEOT offre un'ampia scelta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed approvati per la loro affidabilità e sicurezza.
Sono tutti adatti alla Sua vettura e beneficiano della garanzia PEUGEOT.
**
La configurazione del veicolo impone che
sia equipaggiato di fasce di protezione
posteriori.
*
Per evitare il rischio di
bloccaggio dei pedali :
- verificare il corretto posizionamento e
fissaggio del tappetino,
- non sovrapporre mai più tappetini.
Page 242 of 388

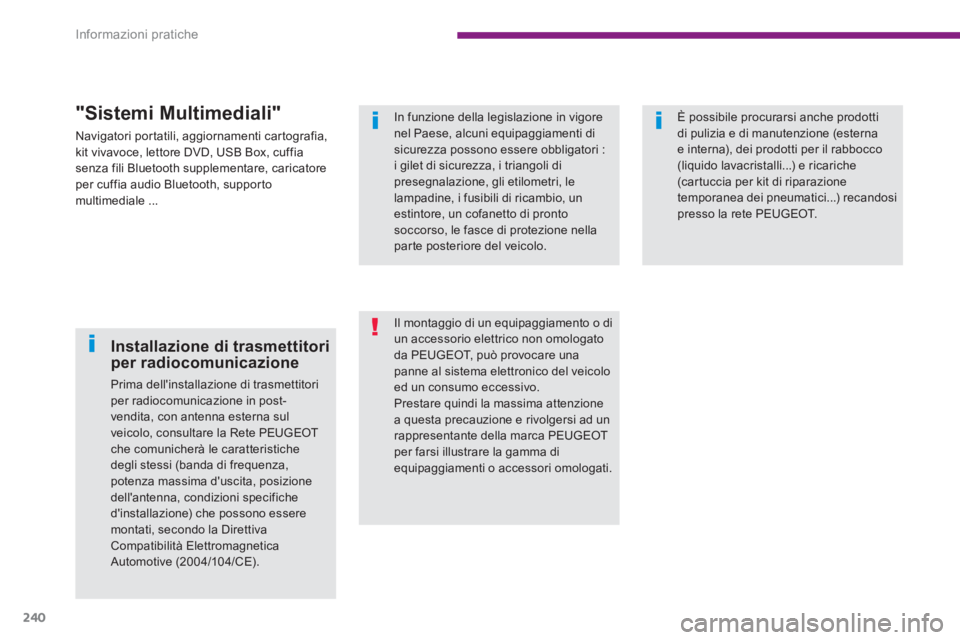

Informazioni pratiche
240
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori :
i gilet di sicurezza, i triangoli di
presegnalazione, gli etilometri, le
lampadine, i fusibili di ricambio, un
estintore, un cofanetto di pronto
soccorso, le fasce di protezione nella
parte posteriore del veicolo.
Il montaggio di un equipaggiamento o di
un accessorio elettrico non omologato
da PEUGEOT, può provocare una
panne al sistema elettronico del veicolo
ed un consumo eccessivo.
Prestare quindi la massima attenzione
a questa precauzione e rivolgersi ad un
rappresentante della marca PEUGEOT
per farsi illustrare la gamma di
equipaggiamenti o accessori omologati.
È possibile procurarsi anche prodotti
di pulizia e di manutenzione (esterna
e interna), dei prodotti per il rabbocco
(liquido lavacristalli...) e ricariche
(cartuccia per kit di riparazione
temporanea dei pneumatici...) recandosi
presso la rete PEUGEOT.
Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-
vendita, con antenna esterna sul
veicolo, consultare la Rete PEUGEOT
che comunicherà le caratteristiche
degli stessi (banda di frequenza,
potenza massima d'uscita, posizione
dell'antenna, condizioni specifiche
d'installazione) che possono essere
montati, secondo la Direttiva
Compatibilità Elettromagnetica
Automotive (2004/104/CE).
"Sistemi Multimediali"
Navigatori portatili, aggiornamenti cartografia,
kit vivavoce, lettore DVD, USB Box, cuffia
senza fili Bluetooth supplementare, caricatore
per cuffia audio Bluetooth, supporto
multimediale ...
Page 243 of 388
12
Caratteristiche tecniche
241

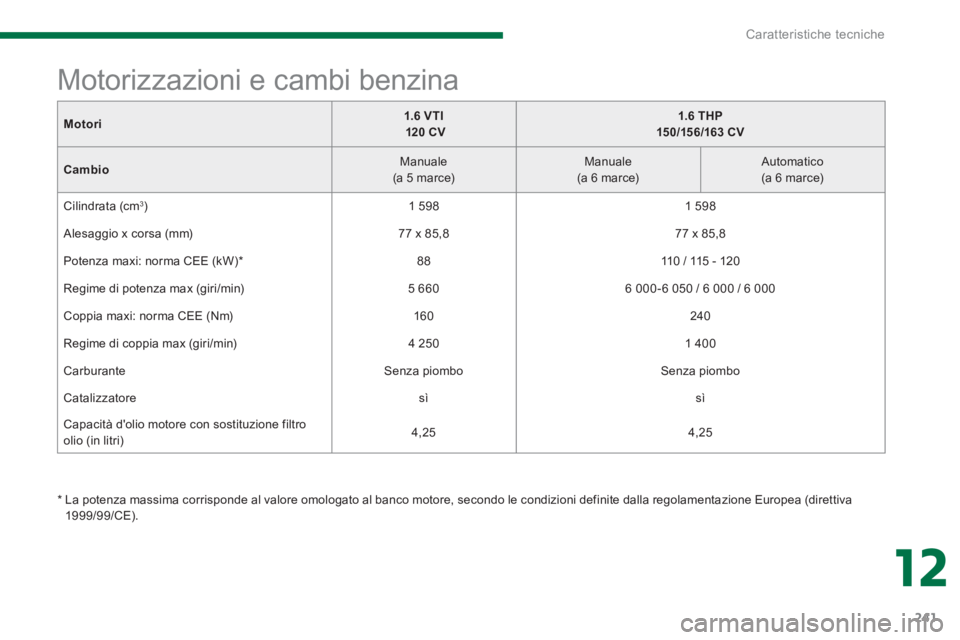

Motori
1.6 VTI
120 CV
1.6 THP
15 0/15 6/163 CV
Cambio
Manuale
(a 5 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Cilindrata (cm
3)
1 598
1 598
Alesaggio x corsa (mm)
77 x 85,8
77 x 85,8
Potenza maxi: norma CEE (kW)*
88
110 / 115 - 120
Regime di potenza max (giri/min)
5 660
6 000 - 6 050 / 6 000 / 6 000
Coppia maxi: norma CEE (Nm)
160
240
Regime di coppia max (giri/min)
4 250
1 400
Carburante
Senza piombo
Senza piombo
Catalizzatore
sì
sì
Capacità d'olio motore con sostituzione filtro
olio (in litri)
4,25
4,25
Motorizzazioni e cambi benzina
*
La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione Europea (direttiva
1999/99/CE).
Page 244 of 388
Caratteristiche tecniche
242
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri;
il carico trainabile citato deve essere ridotto del 10% ogni 1.000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è
superiore a 37 °C, limitare la massa trainata.

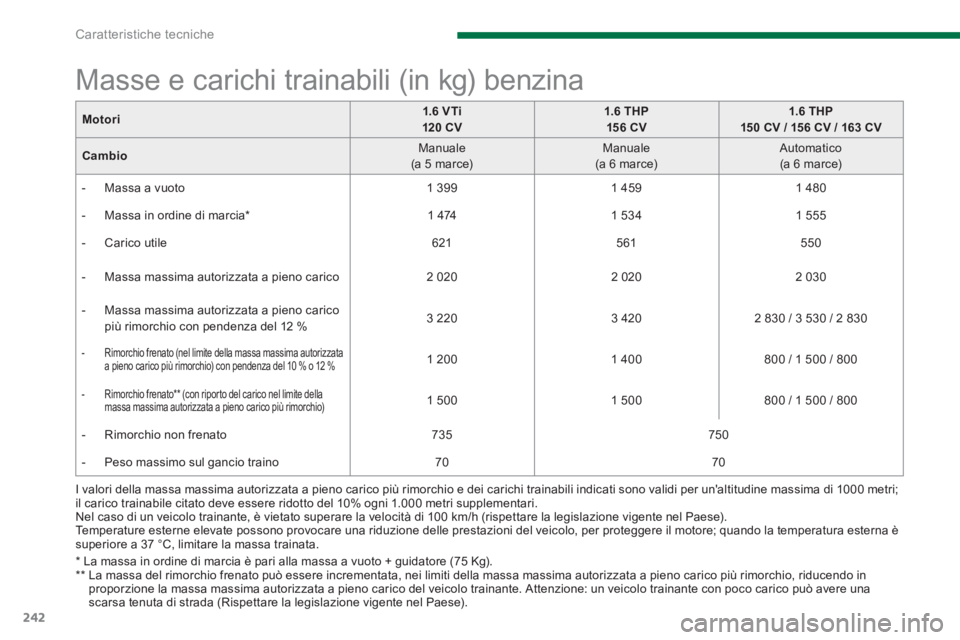

Masse e carichi trainabili (in kg) benzina
*
La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 Kg).
**
La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più rimorchio, riducendo in
proporzione la massa massima autorizzata a pieno carico del veicolo trainante. Attenzione: un veicolo trainante con poco carico può avere una
scarsa tenuta di strada (Rispettare la legislazione vigente nel Paese).
Motori
1.6 VTi
120 CV
1.6 THP
15 6 CV
1.6 THP
150 CV / 156 CV / 163 CV
Cambio
Manuale
(a 5 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
- Massa a vuoto
1 399
1 459
1 480
- Massa in ordine di marcia *
1 474
1 534
1 555
- Carico utile
621
561
550
- Massa massima autorizzata a pieno carico
2 020
2 020
2 030
- Massa massima autorizzata a pieno carico
più rimorchio con pendenza del 12 %
3 220
3 420
2 830 / 3 530 / 2 830
- Rimorchio frenato (nel limite della massa massima autorizzata
a pieno carico più rimorchio) con pendenza del 10 % o 12 %
1 200
1 400
800 / 1 500 / 800
- Rimorchio frenato ** (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 500
1 500
800 / 1 500 / 800
- Rimorchio non frenato
735
750
- Peso massimo sul gancio traino
70
70
Page 245 of 388
12
Caratteristiche tecniche
243

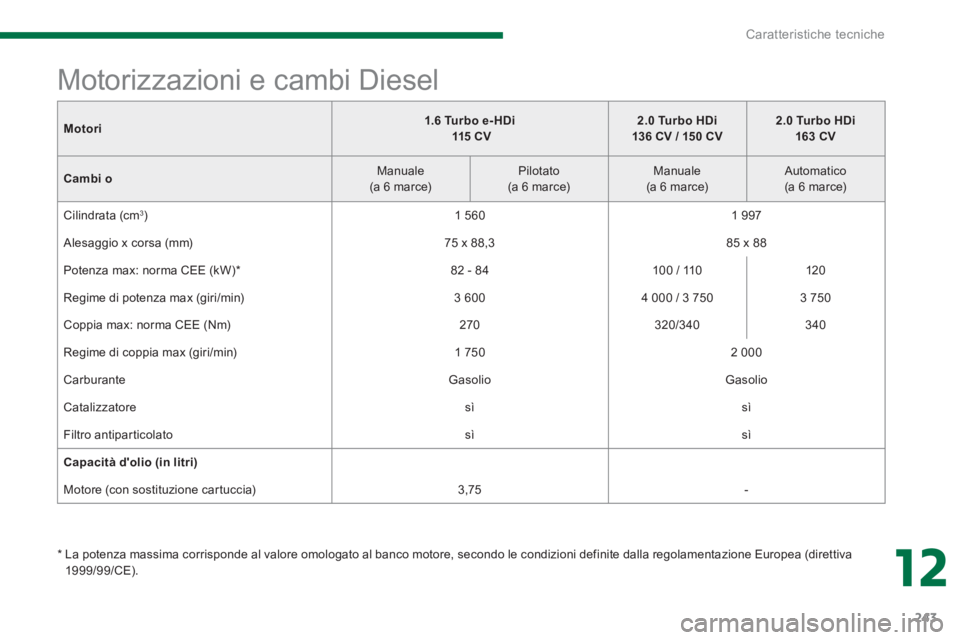

Motori
1.6
Turbo e- HDi
115 C V
2.0 Turbo HDi
136 CV / 150 CV
2.0 Turbo HDi
163 CV
Cambi
o
Manuale
(a 6 marce)
Pilotato
(a 6 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Cilindrata (cm
3)
1 560
1 997
Alesaggio x corsa (mm)
75 x 88,3
85 x 88
Potenza max: norma CEE (kW) *
82 - 84
100 / 110
120
Regime di potenza max (giri/min)
3 600
4 000 / 3 750
3 750
Coppia max: norma CEE (Nm)
270
320/340
340
Regime di coppia max (giri/min)
1 750
2 000
Carburante
Gasolio
Gasolio
Catalizzatore
sì
sì
Filtro antiparticolato
sì
sì
Capacità d'olio (in litri)
Motore (con sostituzione cartuccia)
3,75
-
Motorizzazioni e cambi Diesel
*
La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione Europea (direttiva
1999/99/CE).
Page 246 of 388
Caratteristiche tecniche
244
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato deve essere ridotto del
10% ogni 1.000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.

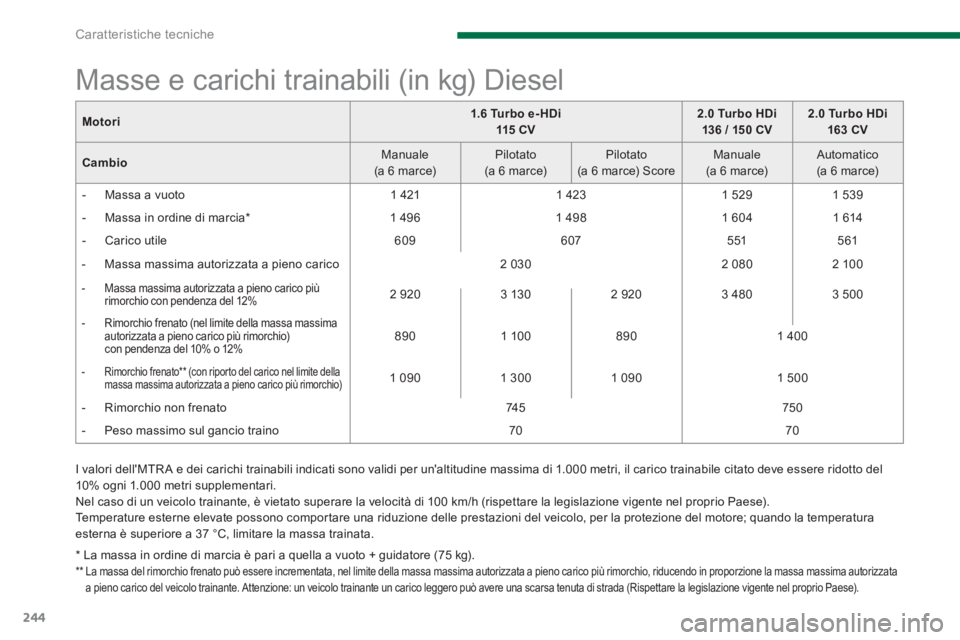

Masse e carichi trainabili (in kg) Diesel
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada (Rispettare la legislazione vigente nel proprio Paese).
Motori
1.6 Turbo e- HDi
115 C V
2.0 Turbo
HDi
136 / 150 CV
2.0 Turbo HDi
163 CV
Cambio
Manuale
(a 6 marce)
Pilotato
(a 6 marce)
Pilotato
(a 6 marce) Score
Manuale
(a 6 marce)
Automatico
(a 6 marce)
- Massa a vuoto
1 421
1 423
1 529
1 539
- Massa in ordine di marcia *
1 496
1 498
1 604
1 614
- Carico utile
609
607 551
561
- Massa massima autorizzata a pieno carico
2 030
2 080
2 100
- Massa massima autorizzata a pieno carico più
rimorchio con pendenza del 12%
2 920
3 130
2 920
3 480
3 500
- Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
890
1 100
890
1 400
- Rimorchio frenato ** (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 090
1 300
1 090
1 500
- Rimorchio non frenato
74 5
750
- Peso massimo sul gancio traino
70
70
Page 247 of 388
12
Caratteristiche tecniche
245
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
Il superamento della massa tecnicamente ammessa sull'assale posteriore provoca una limitazione di velocità a 80 km/h come definito al punto
2.7 della Direttiva.
***
Il superamento della massa tecnicamente ammessa del veicolo trainante provoca una limitazione di velocità a 80 km/h come definito al punto
2.7 della Direttiva.
****
Valore massimo del rimorchio frenato, nei limiti della MTR A ; attenzione: il traino con un veicolo trainante poco carico può peggiorarne la tenuta di
strada.

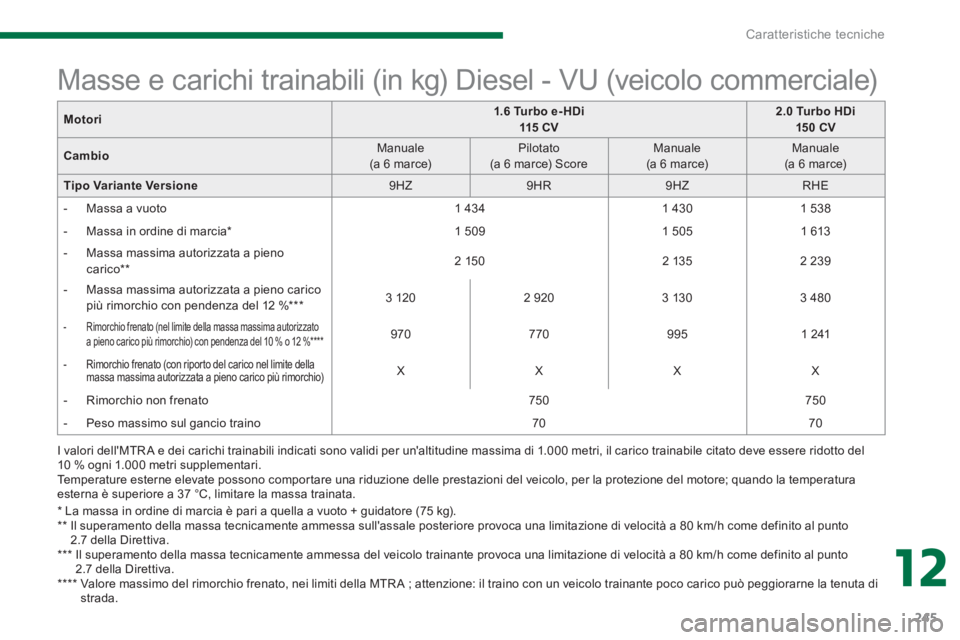

Masse e carichi trainabili (in kg) Diesel - VU (veicolo commerciale)
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato deve essere ridotto del
10 % ogni 1.000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
Motori
1.6 Turbo e- HDi
115 C V
2.0 Turbo HDi
15 0 CV
Cambio
Manuale
(a 6 marce)
Pilotato
(a 6 marce) Score
Manuale
(a 6 marce)
Manuale
(a 6 marce)
Tipo Variante Versione
9HZ
9HR
9HZ
RHE
- Massa a vuoto
1 434
1 430
1 538
- Massa in ordine di marcia *
1 509
1 505
1 613
- Massa massima autorizzata a pieno
carico **
2 150
2 135
2 239
- Massa massima autorizzata a pieno carico
più rimorchio con pendenza del 12 % ***
3 120
2 920
3 130
3 480
- Rimorchio frenato (nel limite della massa massima autorizzato
a pieno carico più rimorchio) con pendenza del 10 % o 12 % ****
970
770
995
1 241
- Rimorchio frenato (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
X
X
X
X
- Rimorchio non frenato
750
750
- Peso massimo sul gancio traino
70
70
Page 248 of 388
Caratteristiche tecniche
246

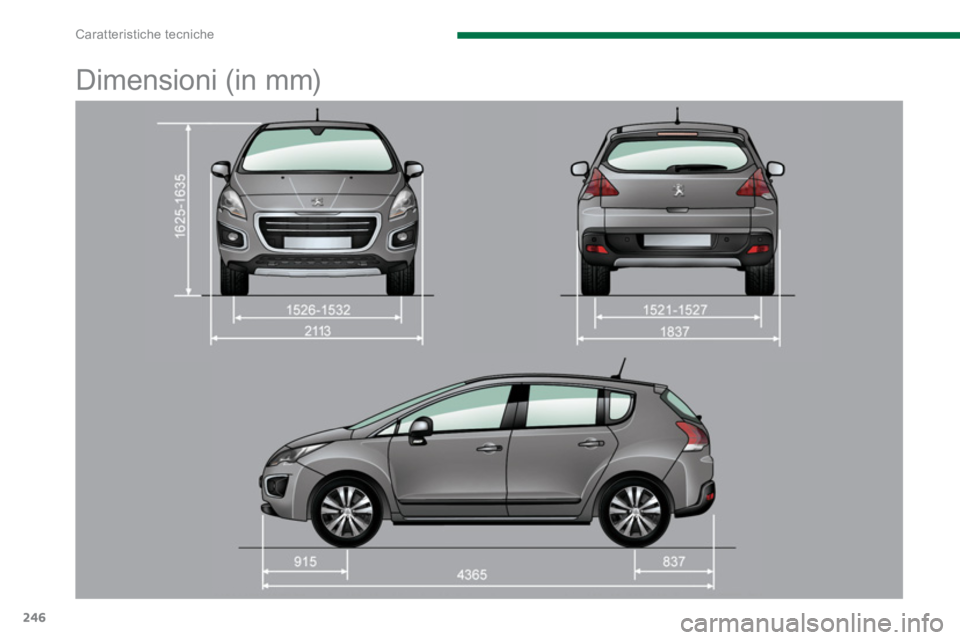

Dimensioni (in mm)
Page 249 of 388
12
Caratteristiche tecniche
247

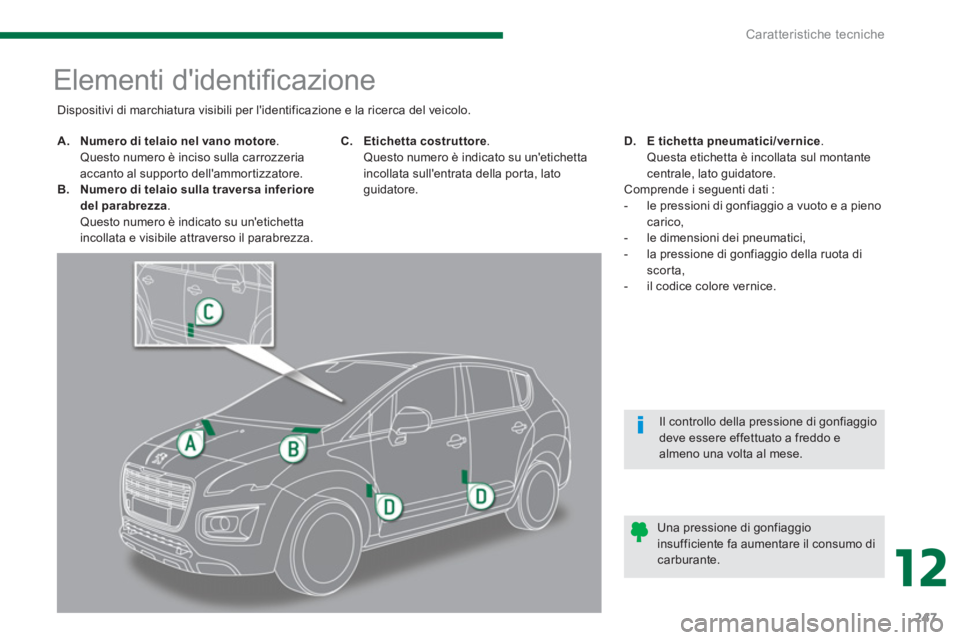

Elementi d'identifi cazione
A.
Numero di telaio nel vano motore
.
Questo numero è inciso sulla carrozzeria
accanto al supporto dell'ammortizzatore.
B.
Numero di telaio sulla traversa inferiore
del parabrezza
.
Questo numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza.
C.
Etichetta costruttore
.
Questo numero è indicato su un'etichetta
incollata sull'entrata della porta, lato
guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sul montante
centrale, lato guidatore.
Comprende i seguenti dati :
- le pressioni di gonfiaggio a vuoto e a pieno
carico,
- le dimensioni dei pneumatici,
- la pressione di gonfiaggio della ruota di
scorta,
- il codice colore vernice.
Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
Page 250 of 388
Caratteristiche tecniche
248
