PEUGEOT 3008 2013.5. Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF Dimensioni: 42.94 MB
Page 231 of 388
11
Informazioni pratiche
229

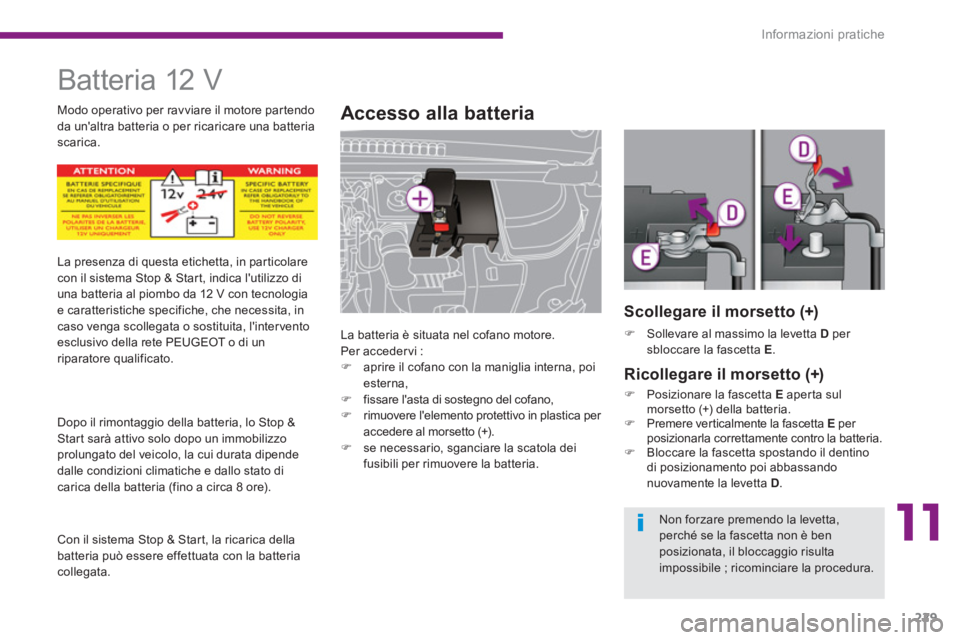

Batteria 12 V
Accesso alla batteria
La batteria è situata nel cofano motore.
Per acceder vi :
)
aprire il cofano con la maniglia interna, poi
esterna,
)
fissare l'asta di sostegno del cofano,
)
rimuovere l'elemento protettivo in plastica per
accedere al morsetto (+).
)
se necessario, sganciare la scatola dei
fusibili per rimuovere la batteria.
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V con tecnologia
e caratteristiche specifiche, che necessita, in
caso venga scollegata o sostituita, l'inter vento
esclusivo della rete PEUGEOT o di un
riparatore qualificato.
Dopo il rimontaggio della batteria, lo Stop &
Start sarà attivo solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalle condizioni climatiche e dallo stato di
carica della batteria (fino a circa 8 ore).
Con il sistema Stop & Start, la ricarica della
batteria può essere effettuata con la batteria
collegata.
Modo operativo per ravviare il motore partendo
da un'altra batteria o per ricaricare una batteria
scarica.
Scollegare il morsetto (+)
)
Sollevare al massimo la levetta D
per
sbloccare la fascetta E
.
Ricollegare il morsetto (+)
)
Posizionare la fascetta E
aperta sul
morsetto (+) della batteria.
)
Premere verticalmente la fascetta E
per
posizionarla correttamente contro la batteria.
)
Bloccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D
.
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Page 232 of 388
Informazioni pratiche
230
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo)
e con dei cavi d'emergenza.

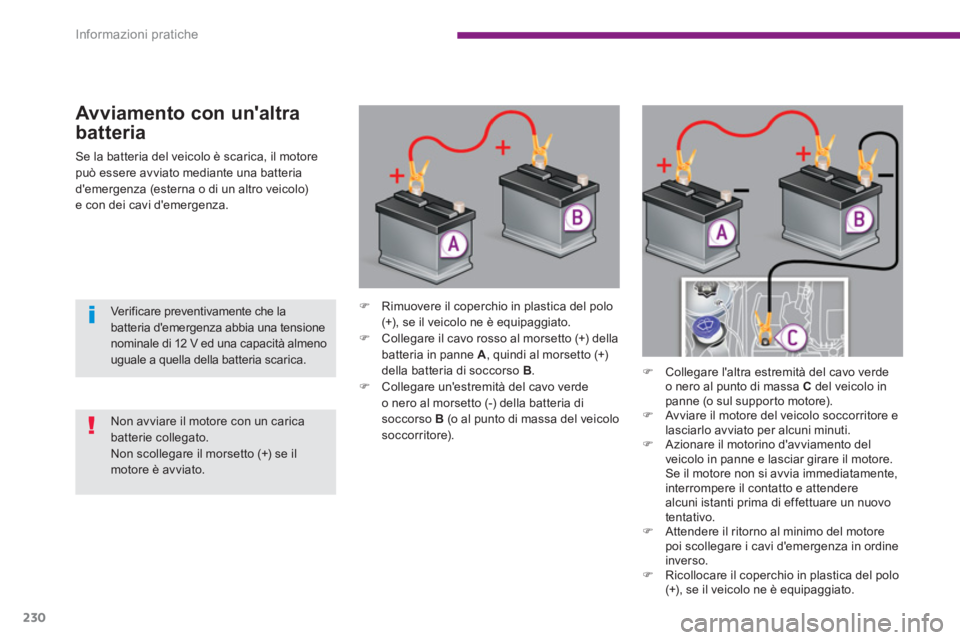

Avviamento con un'altra
batteria
)
Rimuovere il coperchio in plastica del polo
(+), se il veicolo ne è equipaggiato.
)
Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+)
della batteria di soccorso B
.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B
(o al punto di massa del veicolo
soccorritore).
)
Collegare l'altra estremità del cavo verde
o nero al punto di massa C
del veicolo in
panne (o sul supporto motore).
)
Avviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
)
Azionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere
alcuni istanti prima di effettuare un nuovo
tentativo.
)
Attendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
)
Ricollocare il coperchio in plastica del polo
(+), se il veicolo ne è equipaggiato.
Verificare preventivamente che la
batteria d'emergenza abbia una tensione
nominale di 12 V ed una capacità almeno
uguale a quella della batteria scarica.
Non avviare il motore con un carica
batterie collegato.
Non scollegare il morsetto (+) se il
motore è avviato.
Page 233 of 388
11
Informazioni pratiche
231

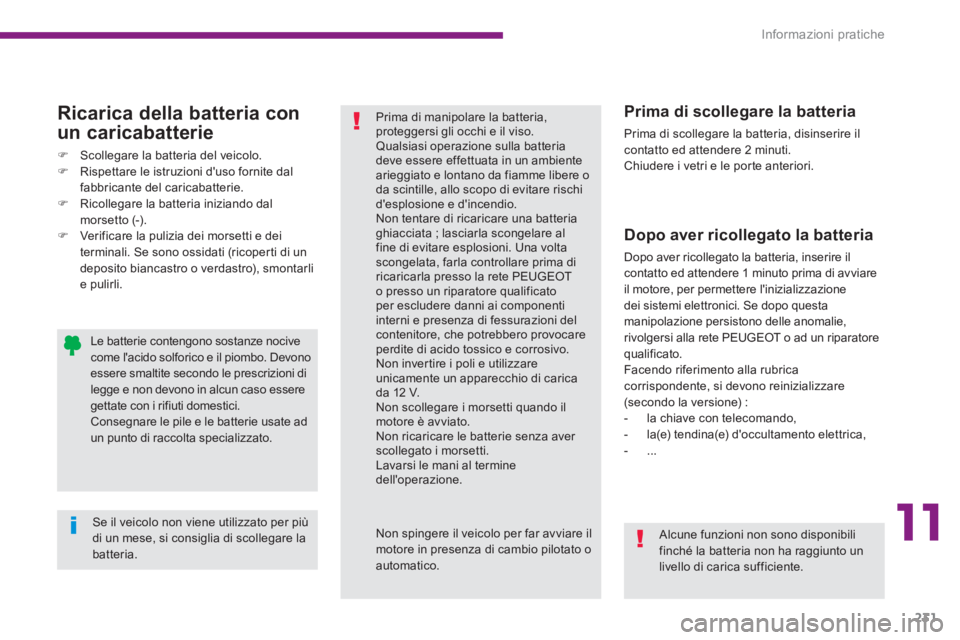

Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare
(secondo la versione) :
- la chiave con telecomando,
- la(e) tendina(e) d'occultamento elettrica,
- ...
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Ricarica della batteria con
un caricabatterie
)
Scollegare la batteria del veicolo.
)
Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
)
Ricollegare la batteria iniziando dal
morsetto (-).
)
Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Le batterie contengono sostanze nocive
come l'acido solforico e il piombo. Devono
essere smaltite secondo le prescrizioni di
legge e non devono in alcun caso essere
gettate con i rifiuti domestici.
Consegnare le pile e le batterie usate ad
un punto di raccolta specializzato.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Prima di manipolare la batteria,
proteggersi gli occhi e il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
arieggiato e lontano da fiamme libere o
da scintille, allo scopo di evitare rischi
d'esplosione e d'incendio.
Non tentare di ricaricare una batteria
ghiacciata ; lasciarla scongelare al
fine di evitare esplosioni. Una volta
scongelata, farla controllare prima di
ricaricarla presso la rete PEUGEOT
o presso un riparatore qualificato
per escludere danni ai componenti
interni e presenza di fessurazioni del
contenitore, che potrebbero provocare
perdite di acido tossico e corrosivo.
Non invertire i poli e utilizzare
unicamente un apparecchio di carica
da 12 V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Lavarsi le mani al termine
dell'operazione.
Non spingere il veicolo per far avviare il
motore in presenza di cambio pilotato o
automatico.
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.
Page 234 of 388
Informazioni pratiche
232
Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo.
Per tornare all'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato
per almeno 5 minuti.

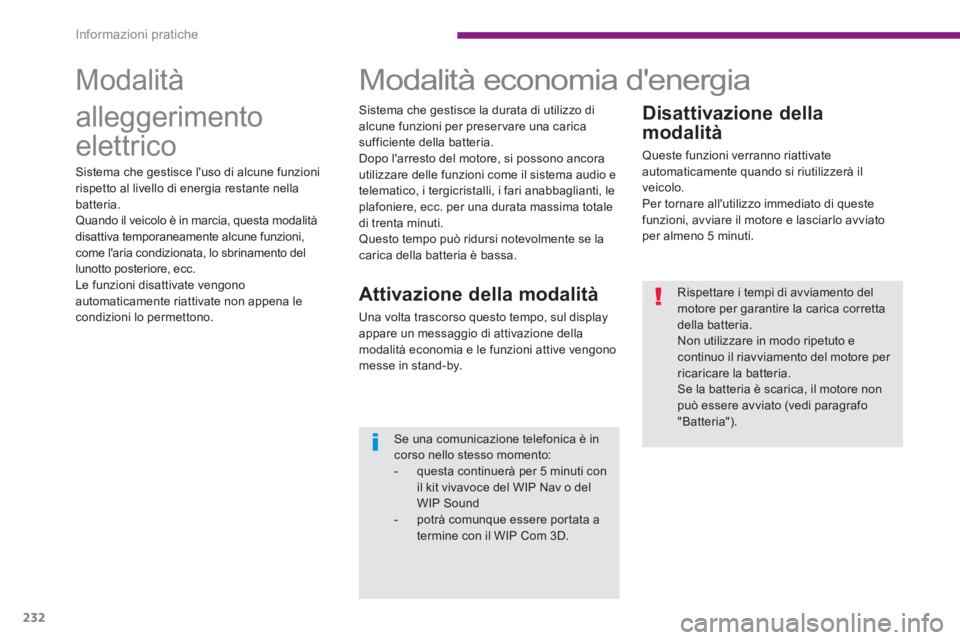

Modalità
Modalità economia d'energia
Attivazione della modalità
Una volta trascorso questo tempo, sul display
appare un messaggio di attivazione della
modalità economia e le funzioni attive vengono
messe in stand-by. Rispettare i tempi di avviamento del
motore per garantire la carica corretta
della batteria.
Non utilizzare in modo ripetuto e
continuo il riavviamento del motore per
ricaricare la batteria.
Se la batteria è scarica, il motore non
può essere avviato (vedi paragrafo
"Batteria").
Se una comunicazione telefonica è in
corso nello stesso momento:
- questa continuerà per 5 minuti con
il kit vivavoce del WIP Nav o del
WIP Sound
- potrà comunque essere portata a
termine con il WIP Com 3D.
Sistema che gestisce la durata di utilizzo di
alcune funzioni per preser vare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di trenta minuti.
Questo tempo può ridursi notevolmente se la
carica della batteria è bassa.
alleggerimento
elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.
Page 235 of 388
11
Informazioni pratiche
233

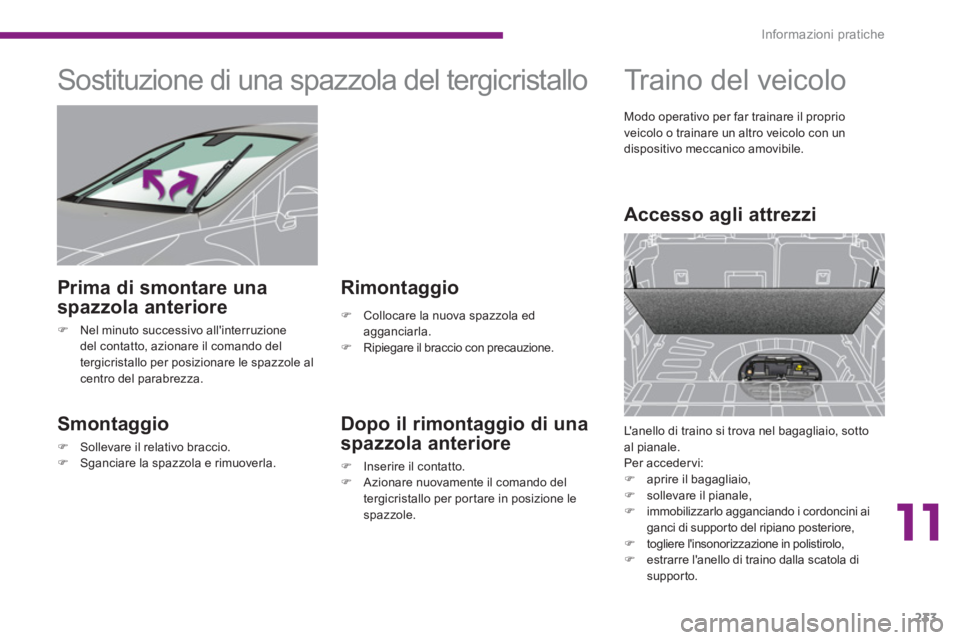

Sostituzione di una spazzola del tergicristallo
Smontaggio
)
Sollevare il relativo braccio.
)
Sganciare la spazzola e rimuoverla.
Rimontaggio
)
Collocare la nuova spazzola ed
agganciarla.
)
Ripiegare il braccio con precauzione.
Prima di smontare una
spazzola anteriore
)
Nel minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Dopo il rimontaggio di una
spazzola anteriore
)
Inserire il contatto.
)
Azionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.
Traino del veicolo
Accesso agli attrezzi
L'anello di traino si trova nel bagagliaio, sotto
al pianale.
Per acceder vi:
)
aprire il bagagliaio,
)
sollevare il pianale,
)
immobilizzarlo agganciando i cordoncini ai
ganci di supporto del ripiano posteriore,
)
togliere l'insonorizzazione in polistirolo,
)
estrarre l'anello di traino dalla scatola di
supporto.
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con un
dispositivo meccanico amovibile.
Page 236 of 388
Informazioni pratiche
234

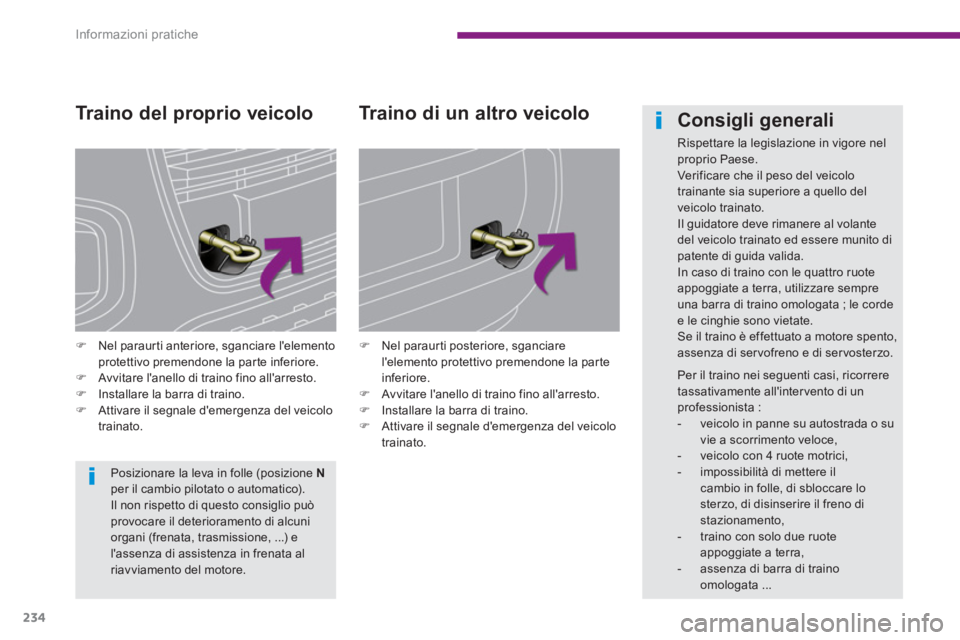

Traino del proprio veicolo
)
Nel paraurti anteriore, sganciare l'elemento
protettivo premendone la parte inferiore.
)
Avvitare l'anello di traino fino all'arresto.
)
Installare la barra di traino.
)
Attivare il segnale d'emergenza del veicolo
trainato.
)
Nel paraurti posteriore, sganciare
l'elemento protettivo premendone la parte
inferiore.
)
Avvitare l'anello di traino fino all'arresto.
)
Installare la barra di traino.
)
Attivare il segnale d'emergenza del veicolo
trainato.
Traino di un altro veicolo
Posizionare la leva in folle (posizione N
per il cambio pilotato o automatico).
Il non rispetto di questo consiglio può
provocare il deterioramento di alcuni
organi (frenata, trasmissione, ...) e
l'assenza di assistenza in frenata al
riavviamento del motore.
Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata ; le corde
e le cinghie sono vietate.
Se il traino è effettuato a motore spento,
assenza di ser vofreno e di ser vosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
- veicolo in panne su autostrada o su
vie a scorrimento veloce,
- veicolo con 4 ruote motrici,
- impossibilità di mettere il
cambio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote
appoggiate a terra,
- assenza di barra di traino
omologata ...
Page 237 of 388
11
Informazioni pratiche
235

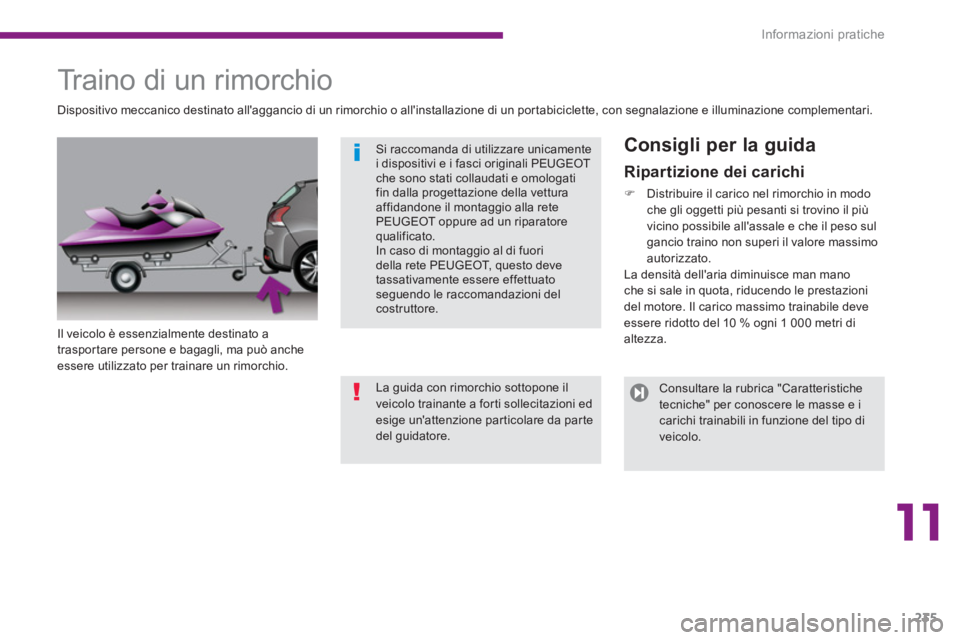

Traino di un rimorchio
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può anche
essere utilizzato per trainare un rimorchio.
Consigli per la guida
Dispositivo meccanico destinato all'aggancio di un rimorchio o all'installazione di un portabiciclette, con segnalazione e illuminazione complementari.
Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce man mano
che si sale in quota, riducendo le prestazioni
del motore. Il carico massimo trainabile deve
essere ridotto del 10 % ogni 1 000 metri di
altezza.
Si raccomanda di utilizzare unicamente
i dispositivi e i fasci originali PEUGEOT
che sono stati collaudati e omologati
fin dalla progettazione della vettura
affidandone il montaggio alla rete
PEUGEOT oppure ad un riparatore
qualificato.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato
seguendo le raccomandazioni del
costruttore.
Consultare la rubrica "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
La guida con rimorchio sottopone il
veicolo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Page 238 of 388
Informazioni pratiche
236

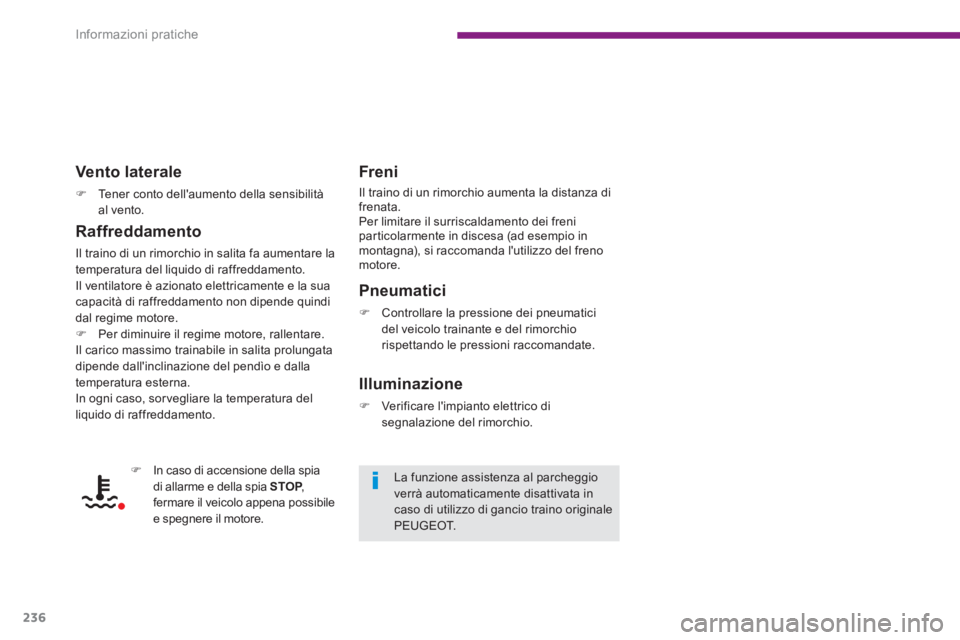

Vento laterale
)
Tener conto dell'aumento della sensibilità
al vento.
Raffreddamento
Il traino di un rimorchio in salita fa aumentare la
temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua
capacità di raffreddamento non dipende quindi
dal regime motore.
)
Per diminuire il regime motore, rallentare.
Il carico massimo trainabile in salita prolungata
dipende dall'inclinazione del pendìo e dalla
temperatura esterna.
In ogni caso, sor vegliare la temperatura del
liquido di raffreddamento.
Freni
Il traino di un rimorchio aumenta la distanza di
frenata.
Per limitare il surriscaldamento dei freni
particolarmente in discesa (ad esempio in
montagna), si raccomanda l'utilizzo del freno
motore.
Pneumatici
)
Controllare la pressione dei pneumatici
del veicolo trainante e del rimorchio
rispettando le pressioni raccomandate.
Illuminazione
)
Verificare l'impianto elettrico di
segnalazione del rimorchio.
)
In caso di accensione della spia
di allarme e della spia STOP
,
fermare il veicolo appena possibile
e spegnere il motore.
La funzione assistenza al parcheggio
verrà automaticamente disattivata in
caso di utilizzo di gancio traino originale
PEUGEOT.
Page 239 of 388
11
Informazioni pratiche
237

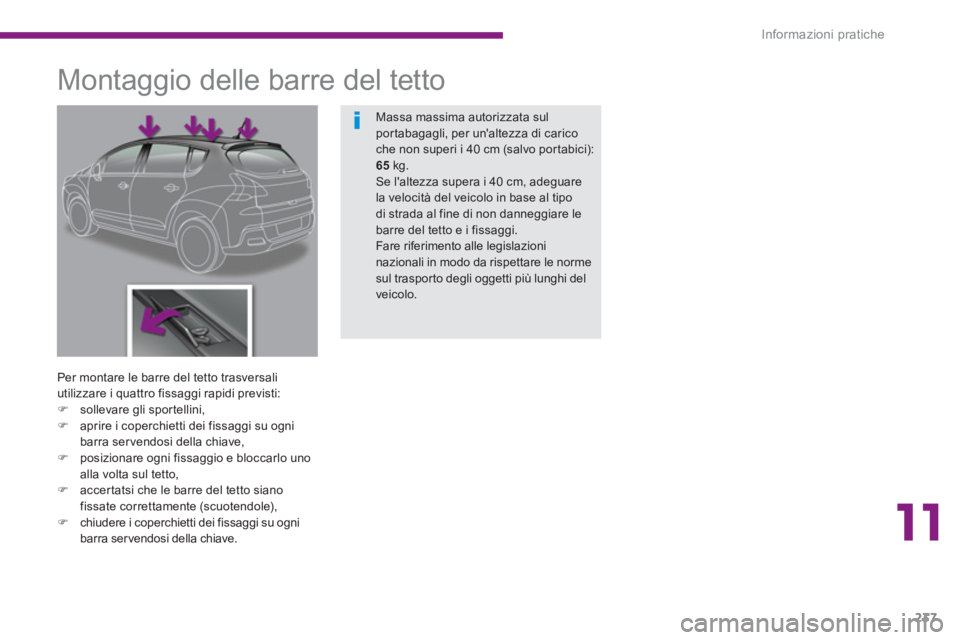

Montaggio delle barre del tetto
Per montare le barre del tetto trasversali
utilizzare i quattro fissaggi rapidi previsti:
)
sollevare gli sportellini,
)
aprire i coperchietti dei fissaggi su ogni
barra ser vendosi della chiave,
)
posizionare ogni fissaggio e bloccarlo uno
alla volta sul tetto,
)
accertatsi che le barre del tetto siano
fissate correttamente (scuotendole),
)
chiudere i coperchietti dei fissaggi su ogni
barra ser vendosi della chiave.
Massa massima autorizzata sul
portabagagli, per un'altezza di carico
che non superi i 40 cm (salvo portabici):
6
5
kg.
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo
di strada al fine di non danneggiare le
barre del tetto e i fissaggi.
Fare riferimento alle legislazioni
nazionali in modo da rispettare le norme
sul trasporto degli oggetti più lunghi del
veicolo.
Page 240 of 388
Informazioni pratiche
238

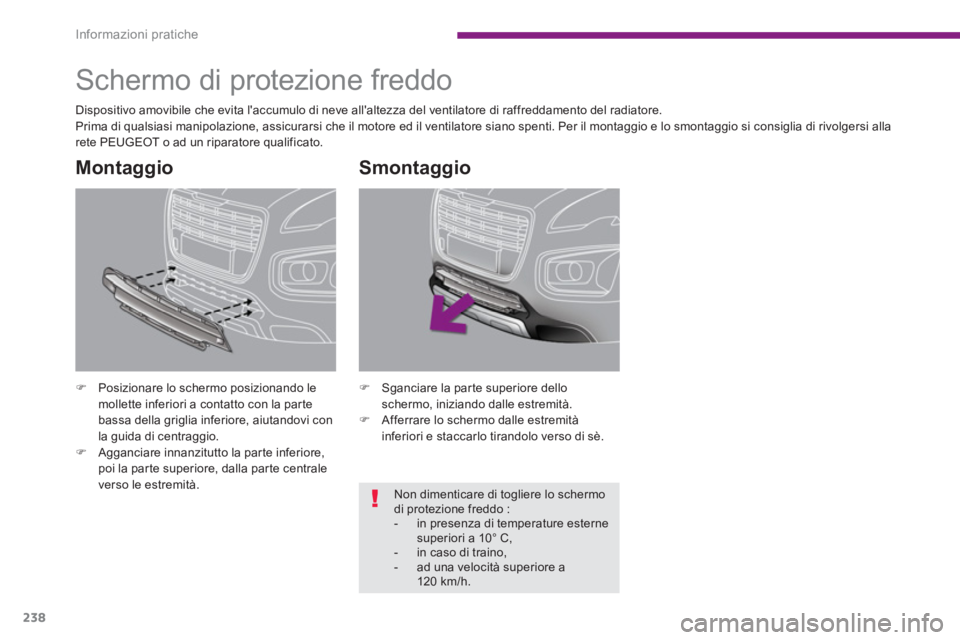

Schermo di protezione freddo
)
Posizionare lo schermo posizionando le
mollette inferiori a contatto con la parte
bassa della griglia inferiore, aiutandovi con
la guida di centraggio.
)
Agganciare innanzitutto la parte inferiore,
poi la parte superiore, dalla parte centrale
verso le estremità.
Montaggio
)
Sganciare la parte superiore dello
schermo, iniziando dalle estremità.
)
Afferrare lo schermo dalle estremità
inferiori e staccarlo tirandolo verso di sè.
Smontaggio
Dispositivo amovibile che evita l'accumulo di neve all'altezza del ventilatore di raffreddamento del radiatore.
Prima di qualsiasi manipolazione, assicurarsi che il motore ed il ventilatore siano spenti. Per il montaggio e lo smontaggio si consiglia di rivolgersi alla
rete PEUGEOT o ad un riparatore qualificato.
Non dimenticare di togliere lo schermo
di protezione freddo :
- in presenza di temperature esterne
superiori a 10° C,
- in caso di traino,
- ad una velocità superiore a
120 km/h.
